Canare L-3.3CUHD cable 12G-SDI Ultra Coax a medida
Vista previa de su cable elegido
Ref.: KAT-14215
Configure su cable personalizado en línea y lo fabricaremos para usted en 1-3 días laborables.
0 € con IVA
0 € sin IVA
Descripción del producto
Descripción del producto

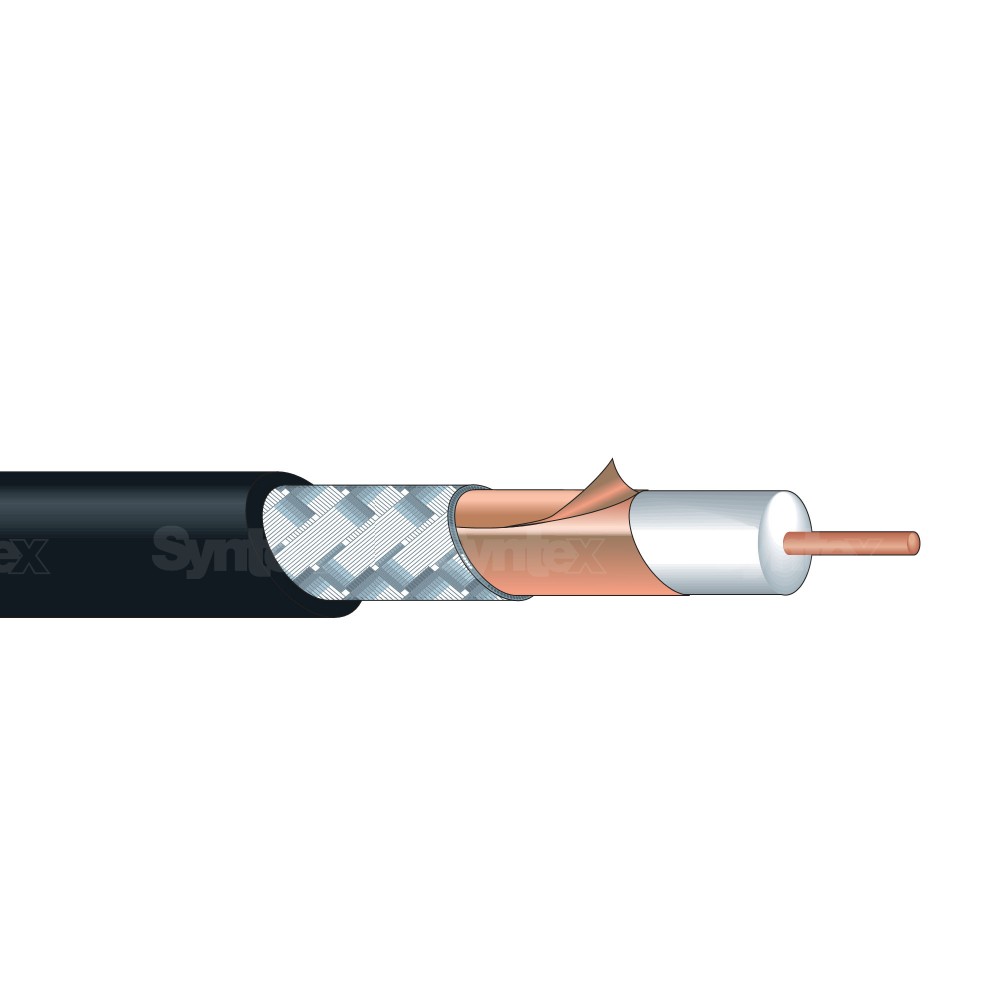

Cable coaxial especial Canare L-3.3CUHD de 75 ohmios para 12G-SDI / 4K-UHD según la norma SMPTE ST 2082-1. Permite transmitir la señal 12G-SDI hasta unos 58 m, dependiendo de la tecnología utilizada y del recorrido total de la señal.
Cable coaxial a medida Canare L-3.3CUHD 12G-SDI Ultra
12G-SDI 4K-UHD
hasta 58 m
longitud máxima orientativa según la tecnología y el recorrido
Estándar
SMPTE 2082-1
para transmisiones 12G-SDI y vídeo 4K-UHD
Diámetro del cable
5,5 mm
Diseño Ultra Coax para señal 12G-SDI
Configuración
a medida
elija la longitud, los conectores y el color de las tapas
El Canare L-3.3CUHD es un cable coaxial especial de 75 ohmios para aplicaciones profesionales 12G-SDI / 4K-UHD según la especificación SMPTE ST 2082-1. Está diseñado para situaciones en las que es necesario transmitir de forma fiable una señal 12G-SDI a una distancia mayor que con los cables SDI convencionales más finos, pero manteniendo al mismo tiempo un diámetro razonable para su uso práctico en producción, estudio o instalación.
Para 12G-SDI, la distancia de transmisión máxima aproximada es de hasta 58 m, dependiendo de la tecnología utilizada, la calidad de la señal, los conectores y toda la ruta de la señal. Gracias a su diámetro de 5,5 mm y su peso de 4,1 kg / 100 m, el cable puede ser una opción adecuada para conexiones 4K-UHD, donde se requiere una combinación de mayor reserva de transmisión y un diseño relativamente compacto.
El cable se fabrica a medida según la configuración elegida. Directamente en el producto, puede seleccionar la longitud deseada, los conectores disponibles y el color de las tapas. De este modo, puede adaptar el cable resultante a una cámara, un monitor, un convertidor, una sala de control, un rack o una instalación fija concretos.
Características principales
- cable coaxial especial Canare L-3.3CUHD de 75 ohmios,
- diseñado para 12G-SDI / 4K-UHD según SMPTE ST 2082-1,
- distancia de transmisión aproximada de 12G-SDI de hasta 58 m,
- diámetro exterior del cable de 5,5 mm,
- peso de 4,1 kg / 100 m,
- impedancia de 75 ohmios,
- capacitancia de 55 pF/m, es decir, 55 nF/km a 1 kHz,
- atenuación de 68,5 dB / 100 m a 6 GHz,
- fabricación a medida según la longitud y los accesorios elegidos.
Usos típicos
- conexiones de vídeo 12G-SDI y 4K-UHD,
- cámaras, monitores, grabadoras y convertidores,
- cadenas de vídeo de estudio y de regidor,
- conexiones en rack e instalaciones técnicas,
- trayectos SDI más largos, donde se necesita una mayor reserva para la señal 12G-SDI.
Parámetros técnicos
| Tipo de cable | Canare L-3.3CUHD Ultra Coax |
|---|---|
| Estándar | SMPTE ST 2082-1 |
| Impedancia | 75 ohmios |
| Diámetro del cable | 5,5 mm |
| Peso | 4,1 kg / 100 m |
| Conductor central | 1 / 0,75 mm |
| Diámetro total del conductor central | 0,75 mm |
| Diámetro del dieléctrico de espuma | 3,3 mm |
| Resistencia del conductor central | ≤ 41,4 ohmios/km a 20 °C |
| Resistencia del conductor exterior | ≤ 14,9 ohmios/km a 20 °C |
| Capacidad | 55 pF/m, es decir, 55 nF/km a 1 kHz |
| Atenuación | 68,5 dB / 100 m a 6 GHz |
| Rango de temperatura | De -20 °C a +75 °C |
| Distancia de transmisión 12G-SDI | hasta 58 m, dependiendo de la tecnología utilizada y de la ruta completa |
Los valores indicados se basan en los parámetros disponibles del cable. La distancia de transmisión de 12G-SDI es orientativa y puede variar en función de la tecnología utilizada, los conectores, la calidad de la señal y el cableado completo.
