anare L-2.5CHD cable fino de instalación 12G/3G-SDI a medida

Cable coaxial de instalación fino de 75 ohmios Canare L-2.5CHD Super Coax, cortado a medida. Adecuado para instalaciones 3G-SDI/HD-SDI y, con la tecnología adecuada, también para la transmisión 12G-SDI hasta unos 43 m.

Cable de instalación delgado Canare L-2.5CHD a medida de 12G/3G-SDI

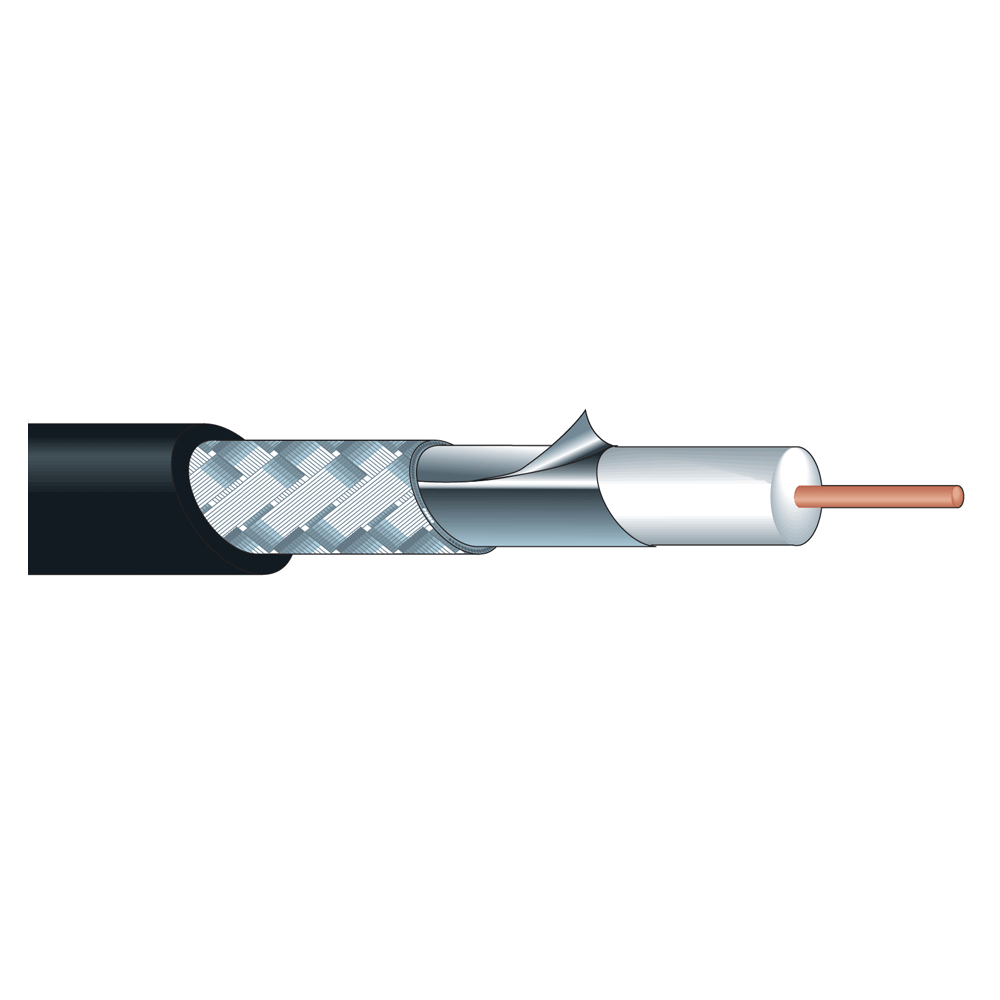

El Canare L-2.5CHD es un cable coaxial de instalación delgado de 75 ohmios de la serie Super Coax, diseñado para la transmisión de señales de vídeo SDI profesionales. Gracias a su baja atenuación, al aislamiento de espuma de PE, al conductor central rígido y al blindaje que combina una lámina de aluminio con un trenzado de cobre estañado de alta densidad, es especialmente adecuado para instalaciones fijas 3G-SDI/HD-SDI.

Canare también ofrece para el cable L-2.5CHD una solución 12G-SDI con conectores Micro BNC y una prueba de barrido de hasta 12 GHz. La distancia de transmisión típica para 12G-SDI 4K-UHD es, según la metodología de Canare, de aproximadamente 43 m, y para 3G-SDI 1080p, de aproximadamente 69 m. La distancia real de uso siempre depende también de la cámara, el convertidor, el monitor, el router u otro receptor de señal concretos.

El cable se fabrica a medida según la configuración elegida. Directamente en el producto, puede seleccionar la longitud deseada y los conectores disponibles. De este modo, puede preparar el cable resultante para un cableado SDI fijo en el estudio, la sala de control, la sala técnica, el rack o el conjunto de instalación.

Características principales

• Cable coaxial de instalación delgado de 75 ohmios Canare L-2.5CHD,
• serie Canare Super Coax / Super Low Loss Coax,
• especialmente adecuado para instalaciones 3G-SDI/HD-SDI,
• con la tecnología y los conectores adecuados, también apto para 12G-SDI,
• distancia típica para 12G-SDI 4K-UHD de aproximadamente 43 m,
• distancia típica para 3G-SDI 1080p de aproximadamente 69 m,
• diámetro exterior del cable: 4,2 mm,
• aislamiento de espuma de PE y conductor central rígido,
• lámina de aluminio y trenzado de cobre estañado de alta densidad,
• fabricación a medida según la longitud y el equipamiento seleccionados.

Usos típicos

• instalaciones fijas SDI en el estudio o la sala de control,
• conexión de cámaras, monitores, grabadoras, routers y convertidores,
• cableado para racks y de tecnología,
• rutas de señal HD-SDI y 3G-SDI,
• trayectas 12G-SDI más cortas con la tecnología y los conectores adecuados,
• instalaciones en las que se requiere un cable coaxial fino de baja pérdida.

Parámetros técnicos

Distancia de transmisión típica según el formato de vídeo

Las distancias de transmisión indicadas son valores típicos según la metodología Canare/SMPTE y no garantizan automáticamente la distancia real en cada configuración. El resultado real depende de la tecnología utilizada, los conectores, la calidad de las terminaciones y las capacidades de ecualización del receptor. El cable está diseñado principalmente para instalaciones fijas; el fabricante recomienda evitar doblarlo repetidamente y someterlo a una presión mecánica excesiva.
