Canare L-2.5CHWS cable flexible HD-SDI a medida

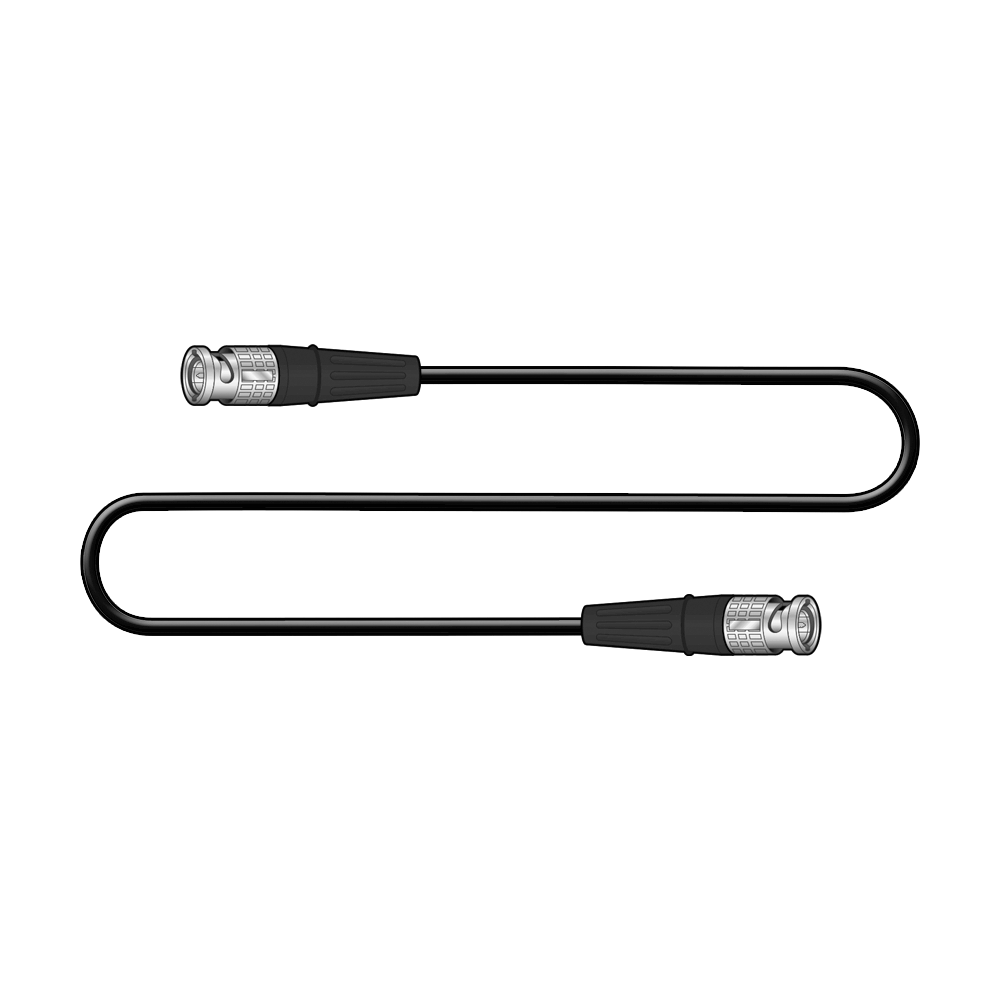

Vista previa de su cable elegido Ref.: KAT-14413

Configure su cable personalizado en línea y lo fabricaremos para usted en 1-3 días laborables.

0 € con IVA 0 € sin IVA
Añadir a la cesta
Descripción del producto

Descripción del producto

Cable coaxial flexible Canare L-2.5CHWS de 75 ohmios y bajas pérdidas para SD/HD/3G-SDI y tramos cortos de 12G-SDI de hasta 32 m. Puedes configurar el cable a tu medida: elige la longitud, los conectores y el color de las tapas.

Cable flexible a medida Canare L-2.5CHWS HD-SDI

12G-SDI 4K-UHD
hasta 32 m
longitud máxima aproximada según los parámetros del cable
Diámetro del cable
4,2 mm
cable flexible más fino para configuraciones móviles
Construcción
flexible
resistente a flexiones repetidas
Configuración
a medida
elige la longitud, los conectores y el color de las tapas

El Canare L-2.5CHWS es un cable coaxial flexible y resistente de 75 ohmios con bajas pérdidas, adecuado para aplicaciones de vídeo profesionales SD/HD/3G-SDI y para tramos cortos de 12G-SDI. Gracias a su diámetro exterior de 4,2 mm, al conductor central trenzado y a su alta resistencia a la flexión repetida, es especialmente adecuado para uso móvil, sistemas de cámaras, monitorización, regidorías y conexiones de estudio.

Para 12G-SDI 4K-UHD, la distancia de transmisión máxima aproximada es de hasta 32 m según la especificación SMPTE ST 2082-1. En la práctica, la fiabilidad resultante también puede depender de la tecnología utilizada, la calidad de la señal, los conectores y el cableado completo.

El cable se fabrica a medida según la configuración elegida. Directamente en el producto, puede seleccionar la longitud deseada, los conectores disponibles y el color de las tapas. Según la configuración, el cable puede equiparse con conectores Canare BCP-B25HW con tapas de colores Canare CB02, o bien con conectores NEUTRIK BNC75BFG7X con tapas NEUTRIK BST-BNC.

Características principales

  • cable coaxial flexible de 75 ohmios Canare L-2.5CHWS,
  • diámetro exterior del cable de 4,2 mm,
  • baja atenuación y alta resistencia a la flexión repetida,
  • Conductor central trenzado,
  • doble apantallamiento trenzado de alta densidad,
  • aislamiento de espuma gruesa,
  • apto para SD-SDI, HD-SDI, 3G-SDI y tramos cortos de 12G-SDI,
  • fabricación a medida según la longitud y el equipamiento elegidos.

Usos típicos

  • vídeo HD/SD-SDI,
  • conexiones 3G-SDI y 12G-SDI cortas,
  • cadenas de vídeo HDTV y de estudio,
  • vídeo analógico PAL y NTSC,
  • aplicaciones satelitales, equipos de telecomunicaciones y de pruebas,
  • producciones móviles, sistemas de cámaras, regidorías y monitorización.

Estándares compatibles

El cable es apto para su uso de acuerdo con las especificaciones SMPTE 259M, SMPTE ST 344M, SMPTE ST 292M, SMPTE ST 424M y SMPTE ST 2082-1.

Distancia máxima de transmisión según el formato de vídeo

Velocidad de transmisión Especificaciones Usos típicos Longitud máxima del cable
143 Mb/s SMPTE 259M NTSC compuesto 275 m
177 Mb/s SMPTE 259M PAL compuesto 247 m
270 Mb/s SMPTE 259M componente 4:2:2 198 m
360 Mb/s SMPTE 259M componente 4:2:2 16:9 171 m
540 Mb/s SMPTE ST 344M SDI 138 m
1,5 Gb/s SMPTE ST 292M HD-SDI 1080i 53 m
3 Gb/s SMPTE ST 424M 3G-SDI 1080p 54 m
12 Gb/s SMPTE ST 2082-1 12G-SDI 4K-UHD 32 m

Las longitudes máximas indicadas son orientativas y se basan en los parámetros del cable para el formato de transmisión en cuestión. En la práctica, la fiabilidad resultante también puede depender de la tecnología utilizada, los conectores, la calidad de la señal y el cableado en su conjunto.

Parámetros

Parámetros

Fabricante: Canare
Categoría: Configurador de cables
