Accsoon Cineview Quad RX - WIT04-QS-RX

El Accsoon CineView Quad RX es un receptor inalámbrico independiente destinado a equipos de rodaje, directores y visualización remota. Este receptor independiente completa el conjunto CineView Quad con salidas SDI y HDMI para el monitor. Requiere un transmisor compatible, que se adquiere por separado. El sistema transmite Full HD hasta 60p simultáneamente en las bandas de 2,4 y 5 GHz, con una latencia inferior a 60 ms sin contar la cámara y un alcance declarado de hasta 150 m en línea recta, sin obstáculos ni interferencias. Un solo transmisor puede dar servicio a un total de hasta cuatro receptores inalámbricos o dispositivos móviles. Las unidades de aluminio sin ventilador cuentan con cuatro antenas plegables integradas, una pantalla OLED de 1,3″ y alimentación mediante baterías NP-F y CC de 7,4–16,8 V. Las baterías, los monitores y los cables se adquieren por separado.

ACCSOON CINEVIEW QUAD · RX

La imagen en tu monitor

Este receptor independiente completa el conjunto CineView Quad con salidas SDI y HDMI para el monitor. Requiere un transmisor compatible, que se adquiere por separado.

Full HD 60p150 m<60 ms

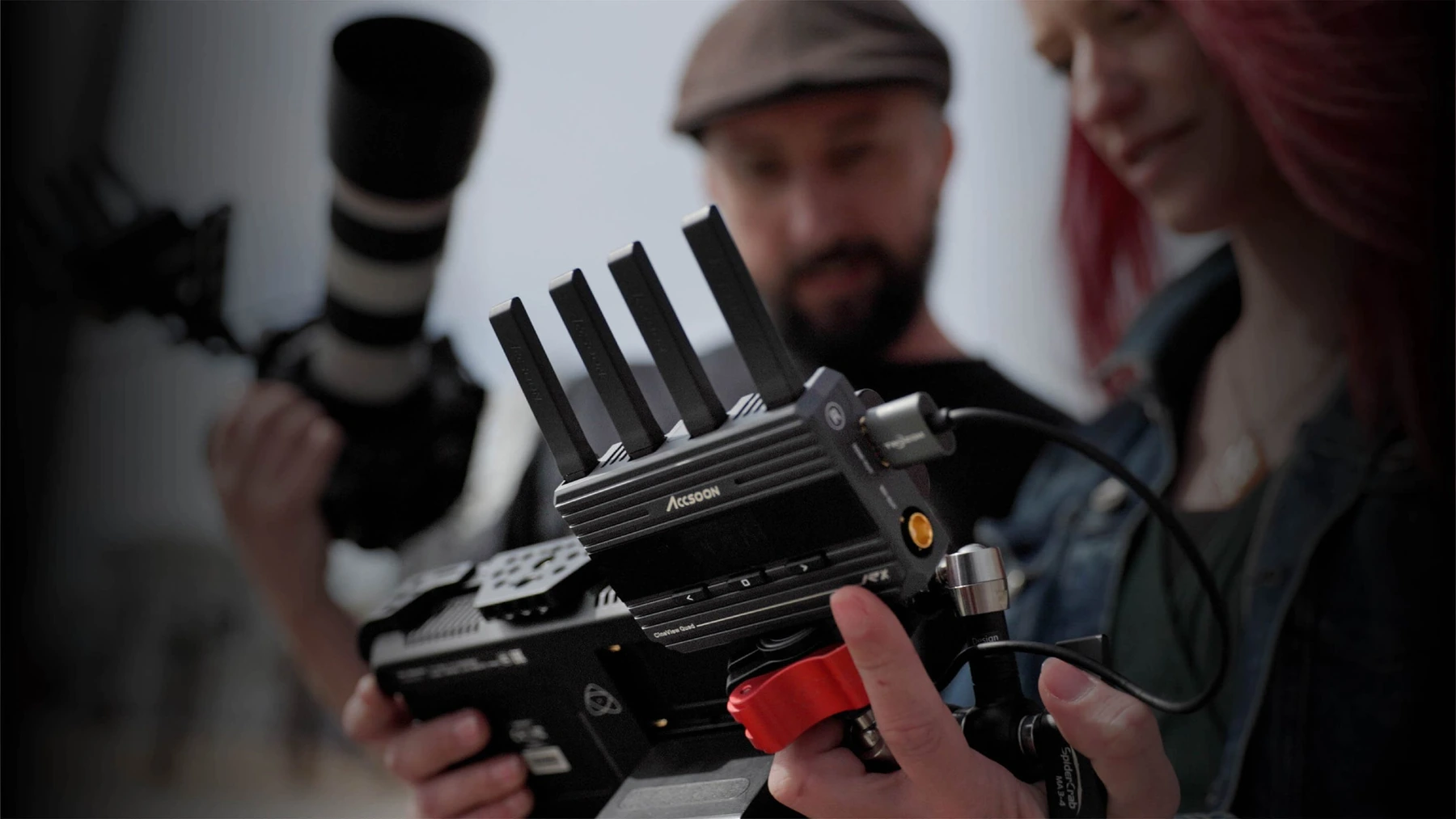

Vista previa remota para el equipo de rodaje

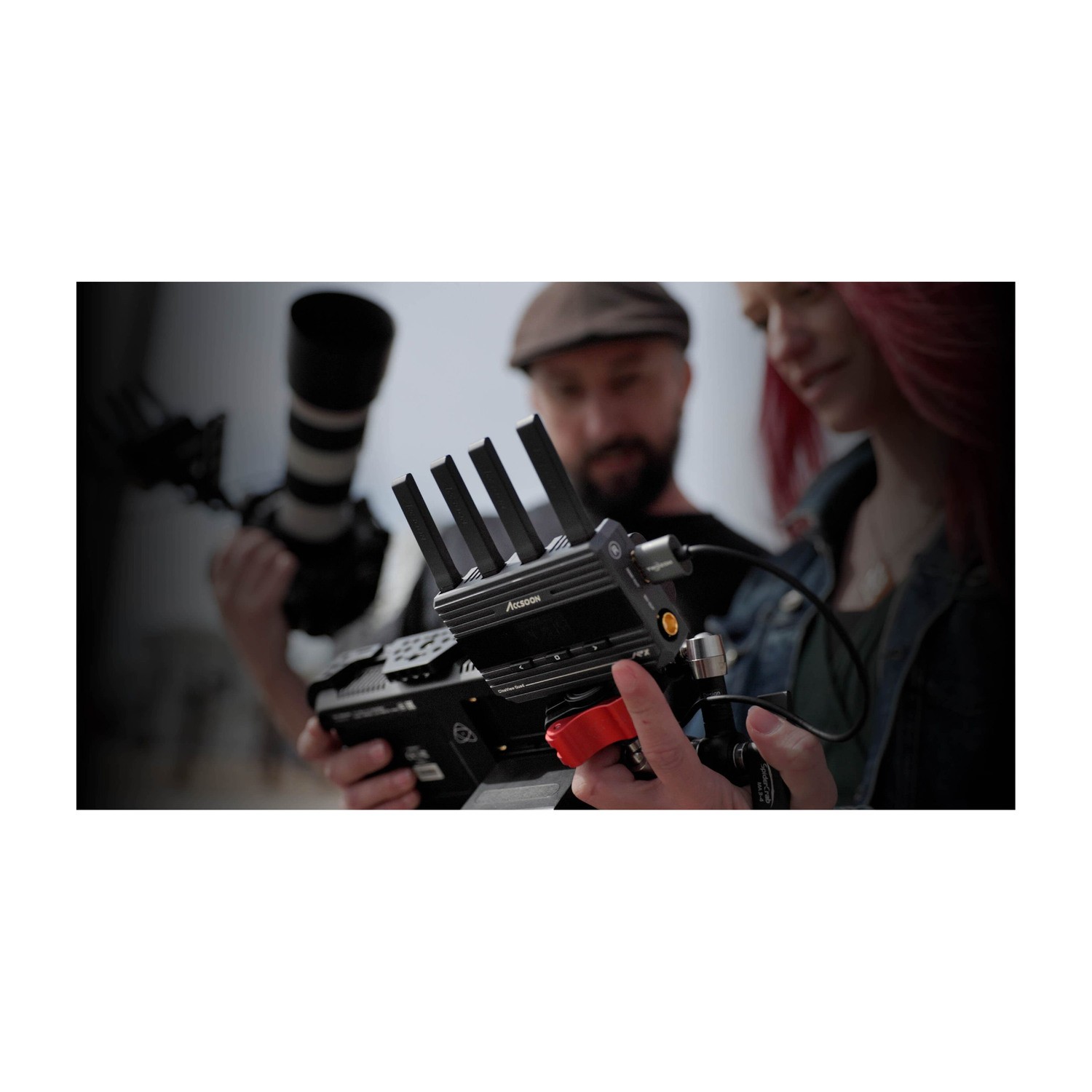

La fotografía del fabricante muestra el CineView Quad RX conectado a una estación de monitorización. El TX correspondiente transmite Full HD hasta 60p simultáneamente en las bandas de 2,4 y 5 GHz; el RX utiliza ambos flujos de datos para lograr una conexión más estable. El alcance declarado es de hasta 150 m con línea de visión directa, sin obstáculos ni interferencias, y una latencia del sistema inferior a 60 ms sin retardo de la cámara. La cámara, el monitor y los cables se adquieren por separado. El receptor independiente complementa el conjunto CineView Quad con salidas SDI y HDMI para el monitor. Requiere un transmisor compatible, que se adquiere por separado.

Batería NP-F o alimentación externa de CC

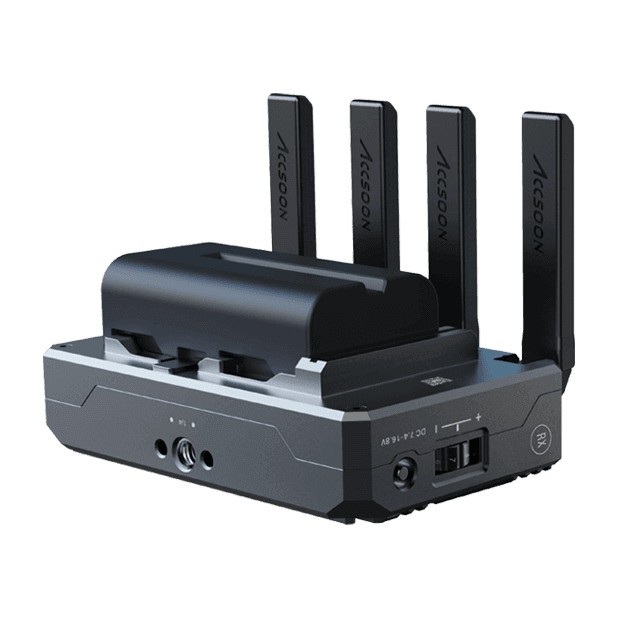

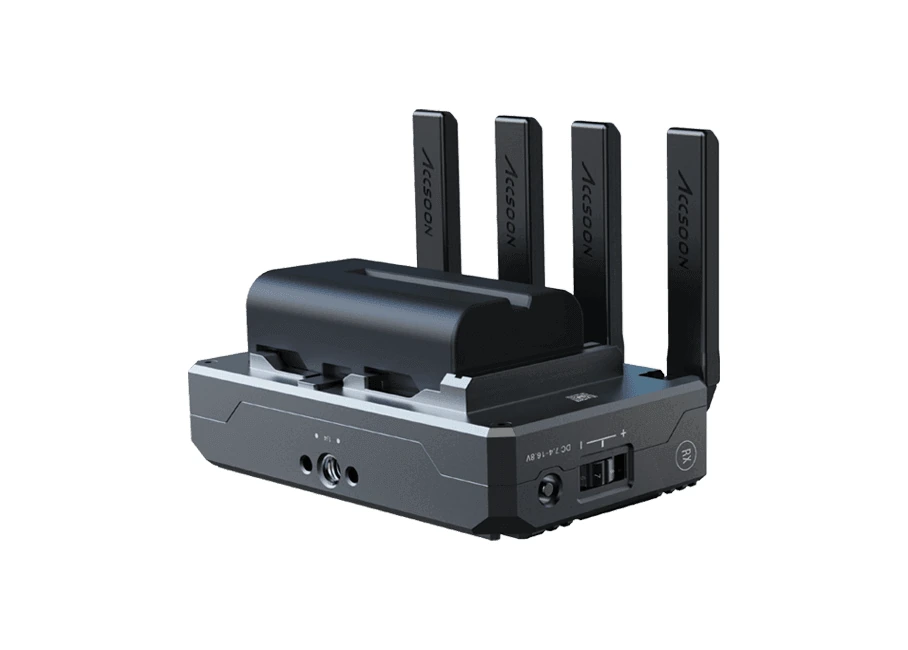

La imagen del fabricante muestra el receptor con una batería NP-F instalada. Cada unidad se alimenta mediante una batería NP-F550/750/970 o una fuente de alimentación de CC de 7,4–16,8 V a través de un conector de 5,5 × 2,1 mm con polo positivo en el centro. El consumo típico del TX es de 4,5 W y el del RX, de 5 W. Las cuatro antenas están integradas y se pliegan para su transporte. Las baterías, las fuentes de alimentación y los cables de alimentación se adquieren por separado.

Configuración de la vista previa móvil

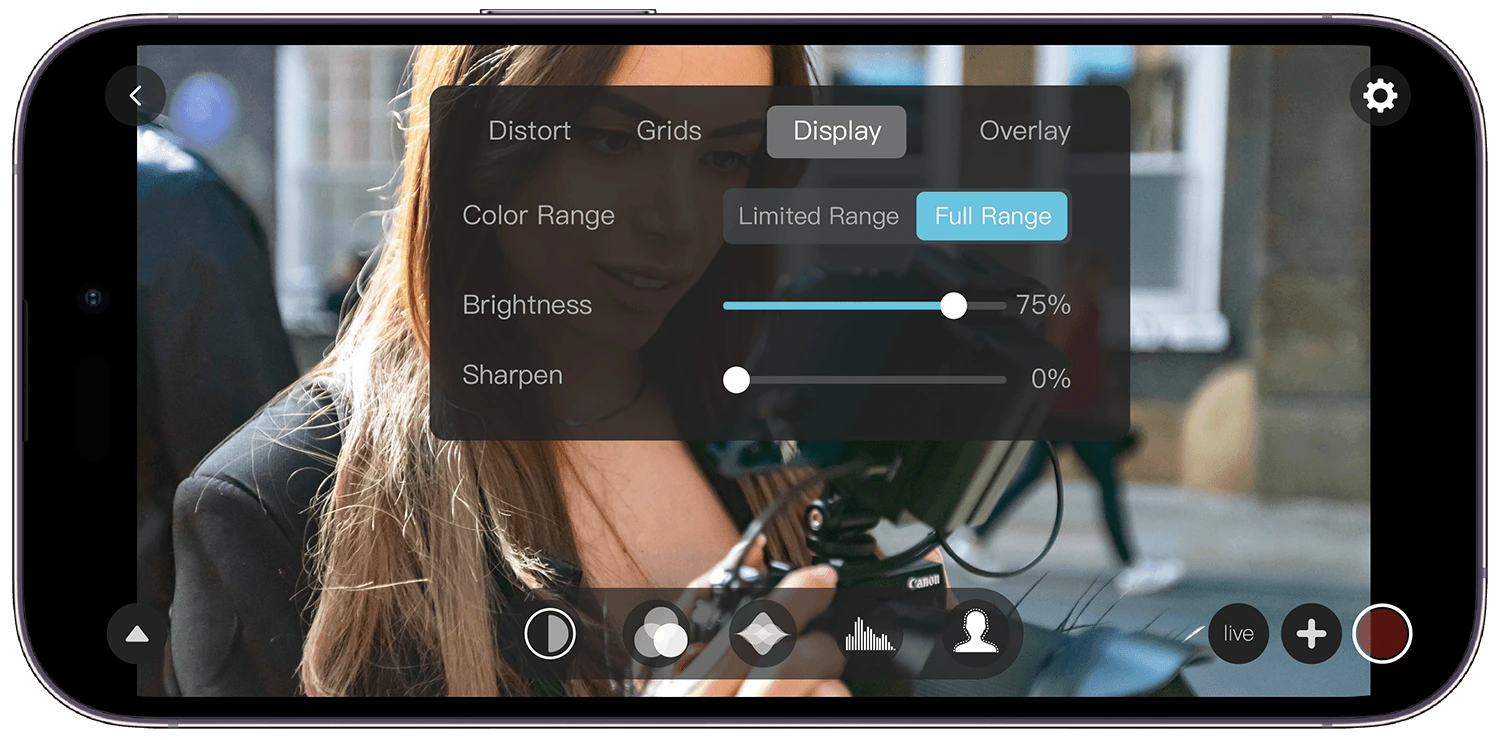

La demostración oficial de la aplicación muestra la configuración del rango de colores, el brillo y el enfoque. Según el manual, el CineView Quad admite la visualización directa en iOS/Android a través de Accsoon Go; la página de soporte actual también hace referencia a Accsoon SEE. El teléfono o la tableta recibe la señal directamente del TX y ocupa una de las cuatro ranuras de recepción inalámbrica. Las funciones dependen de la versión compatible de la aplicación y del dispositivo móvil.

Vista previa del aspecto de la grabación Log

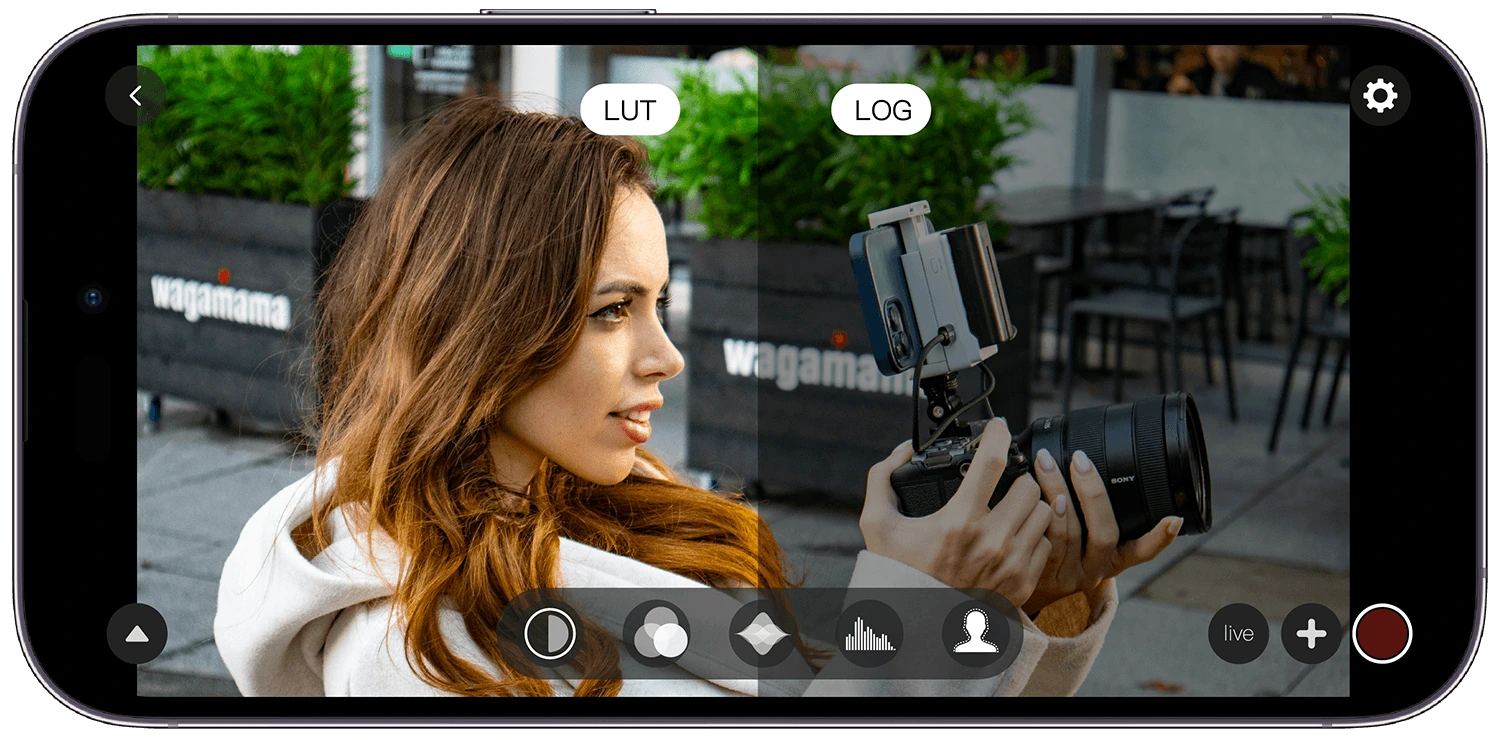

El fabricante compara, en la imagen dividida, la vista previa con la LUT y la imagen Log original. La aplicación móvil admite vista previa de LUT 3D, focus peaking, histograma y colores falsos para evaluar la toma durante la grabación. La vista previa ayuda al equipo a evaluar la imagen prevista; no modifica la grabación original de la cámara. El teléfono y la cámara que aparecen en la imagen no están incluidos en el paquete.

Transmisión desde la aplicación móvil

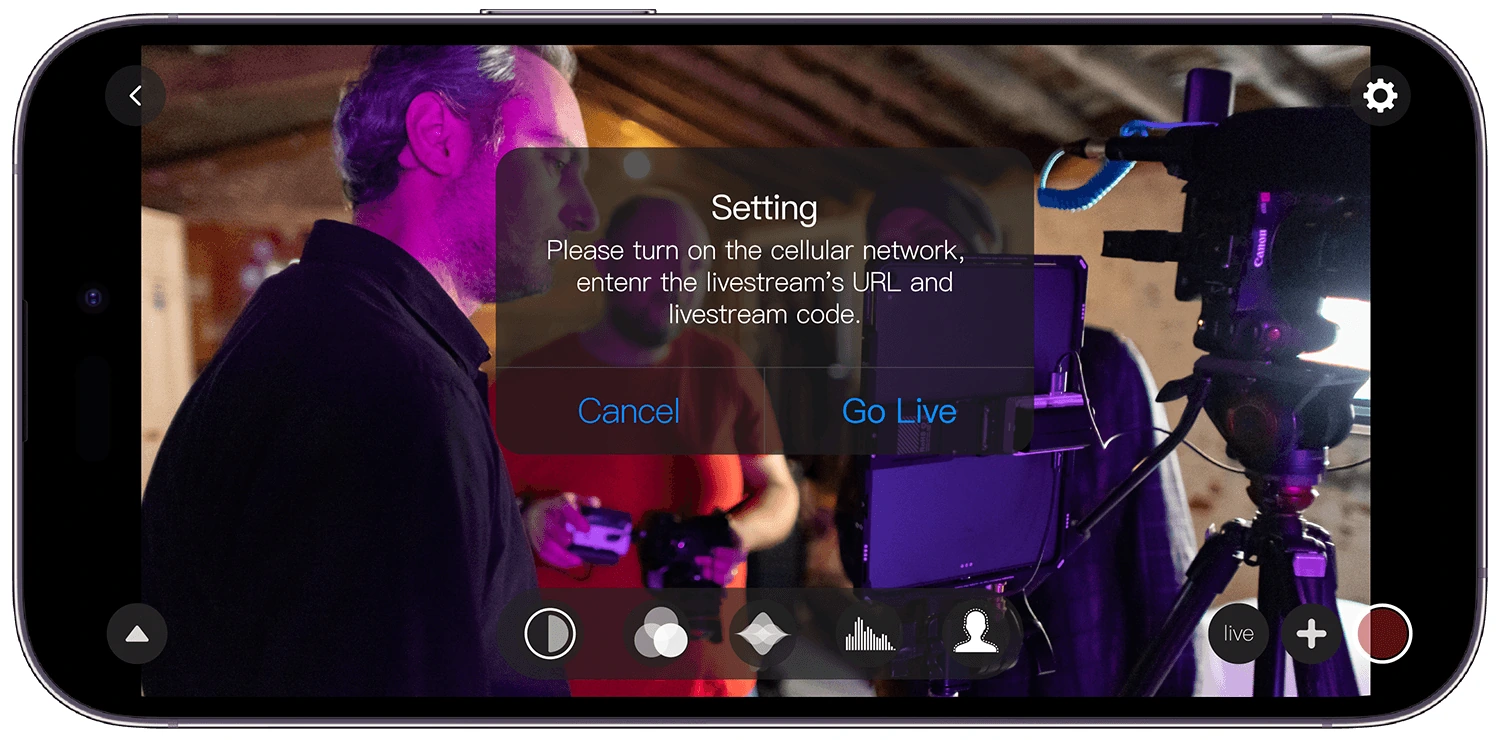

El diálogo que se muestra requiere activar el internet móvil, introducir la dirección de la retransmisión en directo y el código de streaming. El móvil necesita su propia conexión a internet, mientras que la imagen de TX se recibe a través de Wi-Fi. La retransmisión la gestiona la aplicación compatible, no la salida USB del Quad RX. La cuenta del servicio y la conexión deben prepararse por separado; la calidad depende de la red móvil.

Mismo encuadre entre tomas

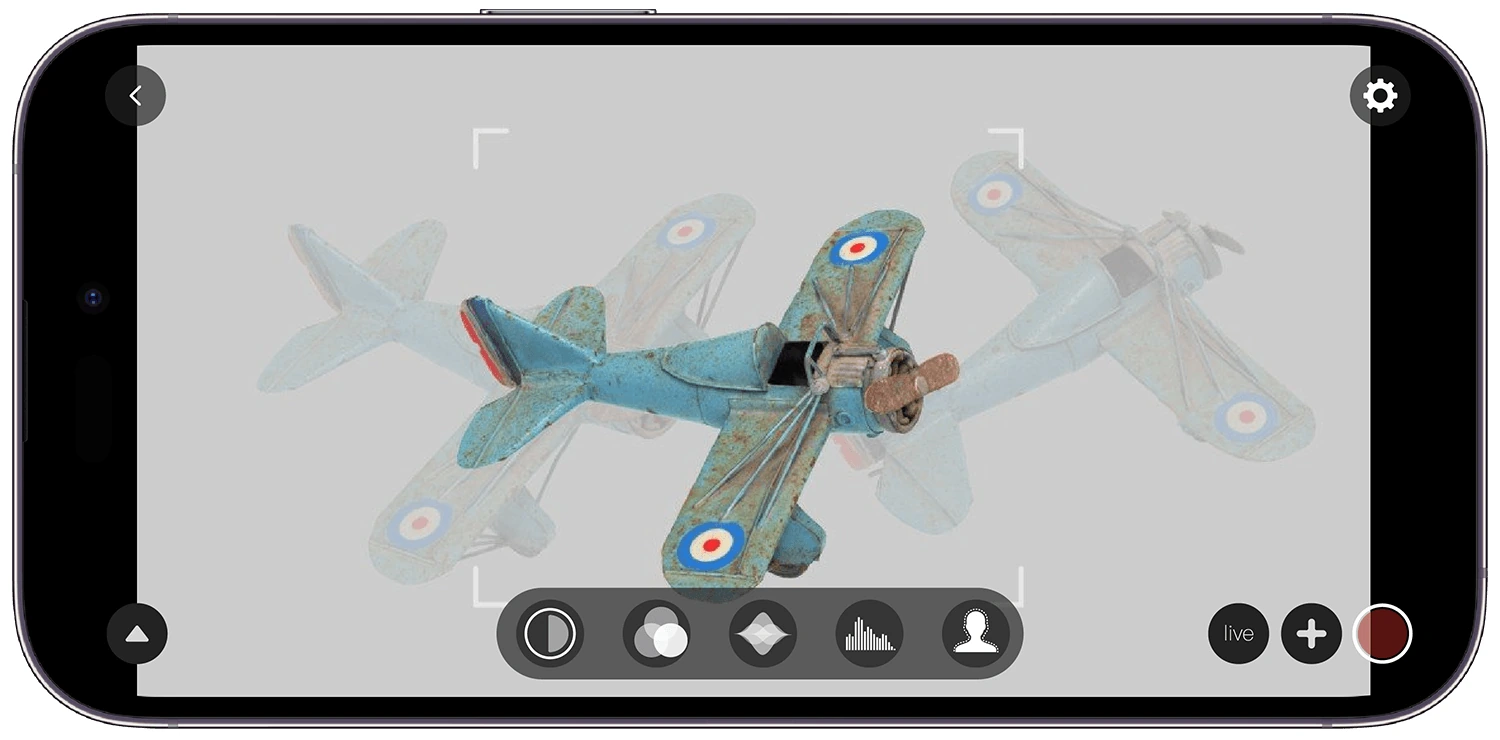

La demostración oficial de la superposición proyecta la imagen de referencia sobre la vista previa en directo. Esto ayuda a comparar la composición y la posición del objeto entre tomas. Accsoon Go también ofrece grabación y reproducción para una revisión rápida; los archivos del móvil son copias de vista previa, no la grabación principal de la cámara. El receptor móvil cuenta para el límite total de cuatro dispositivos inalámbricos.

Configuración de la conexión

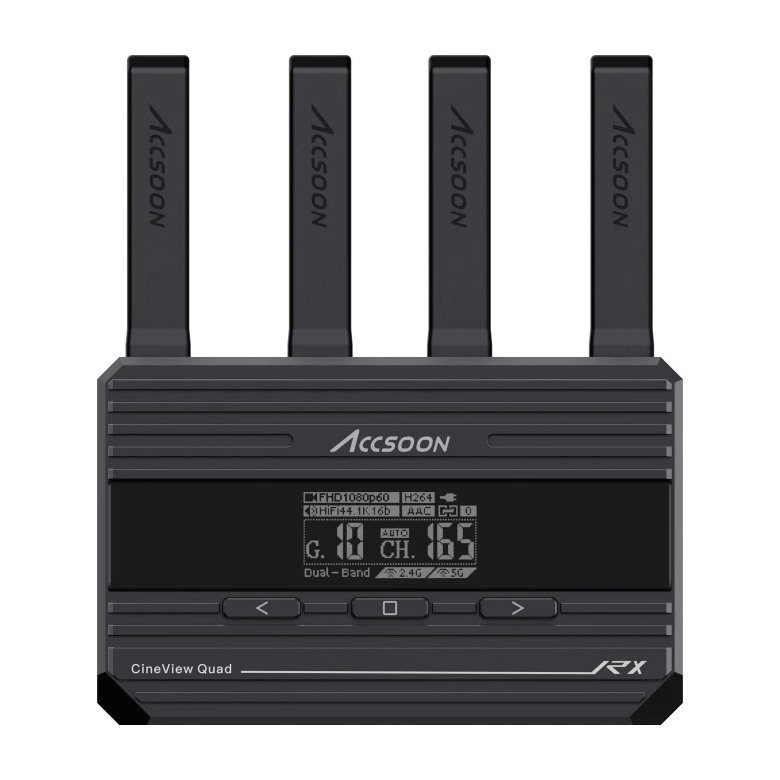

La pantalla OLED de 1,3″ muestra el formato de imagen, el grupo, el canal, el estado de la batería y el estado de la conexión. Configura el mismo grupo en TX/RX y reinicia el dispositivo tras cambiar de unidad. El TX en modo AUTO (A) selecciona el canal al encenderse. Los modos HQ, NOM y SPD priorizan la calidad, el funcionamiento equilibrado y la velocidad. La compatibilidad con CineView 2 SDI queda reflejada en la tabla más reciente del fabricante; utiliza el firmware correspondiente y el formato de imagen común.
