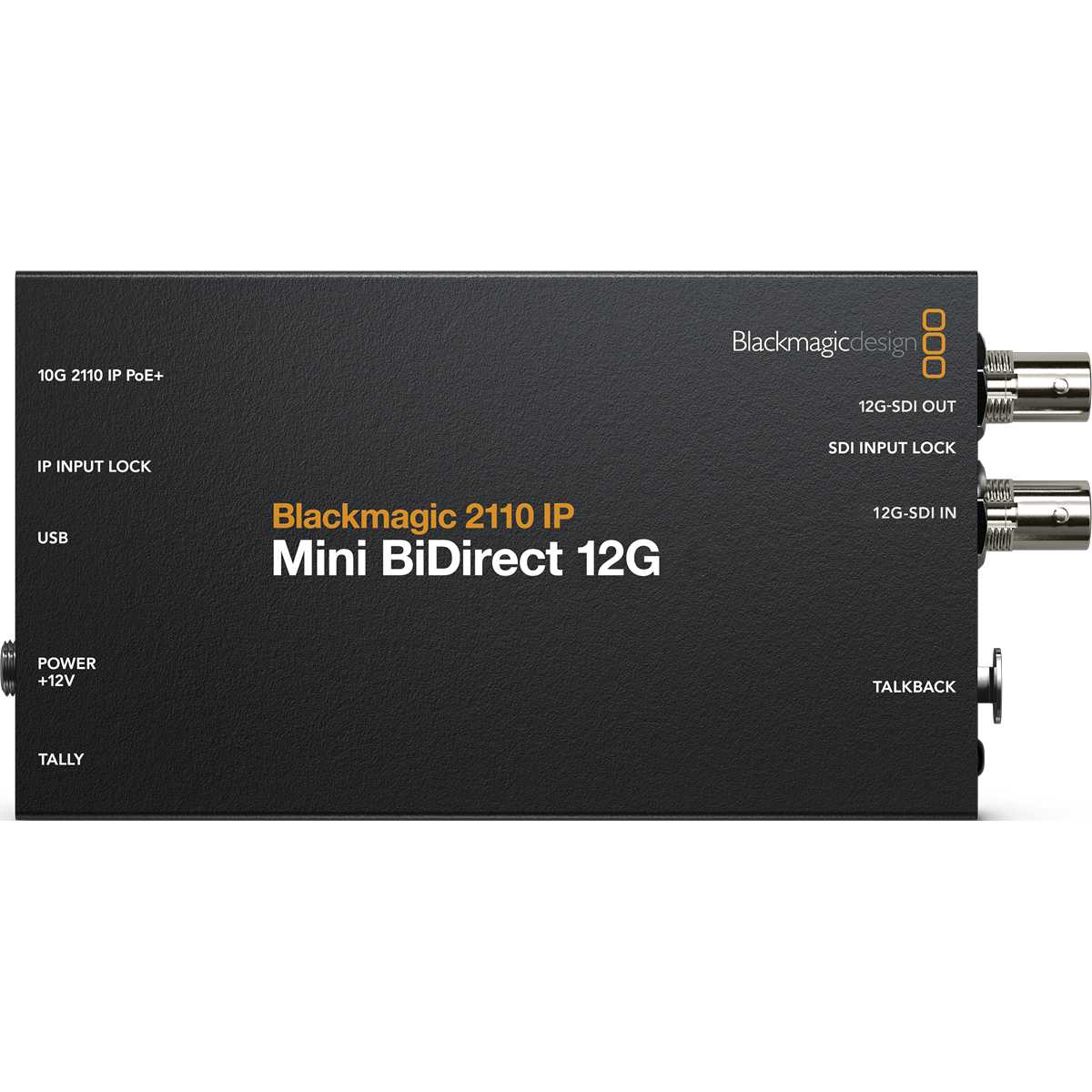

Blackmagic Design 2110 IP Mini BiDirect 12G

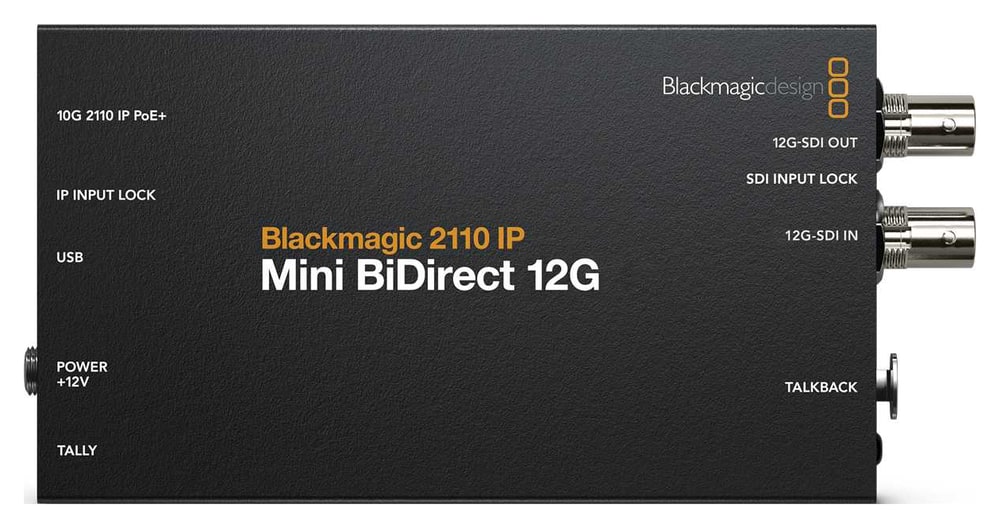

Una caja para la señal de cámara y la comunicación

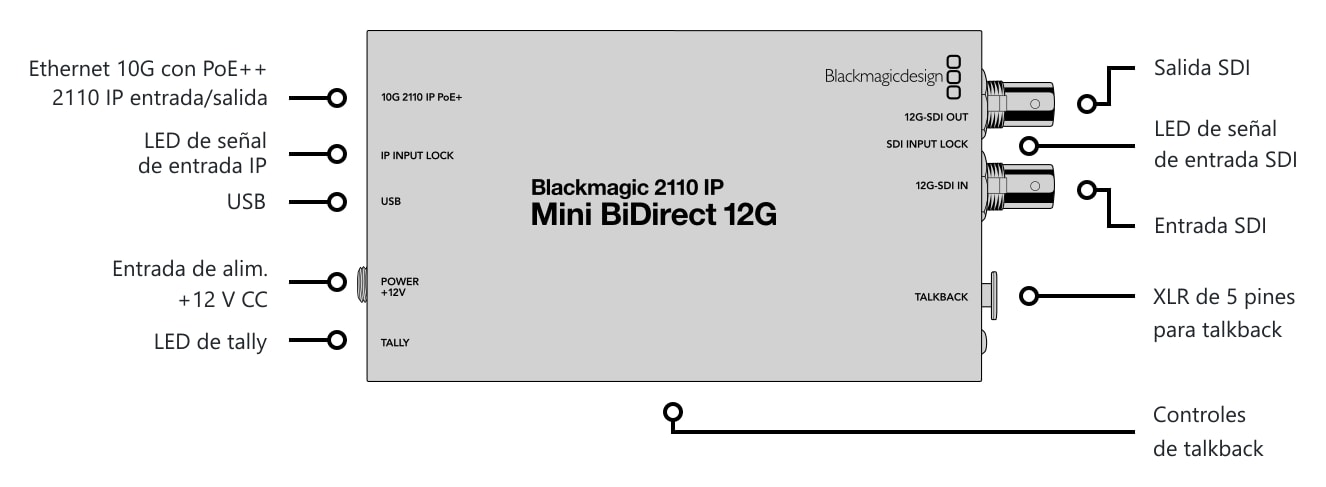

Una entrada y una salida 12G-SDI trabajan con 16 canales de audio integrado. El talkback va en los canales 15/16 del SDI y del vídeo 2110 IP; los LED indican la señal IP y SDI y el estado del tally.

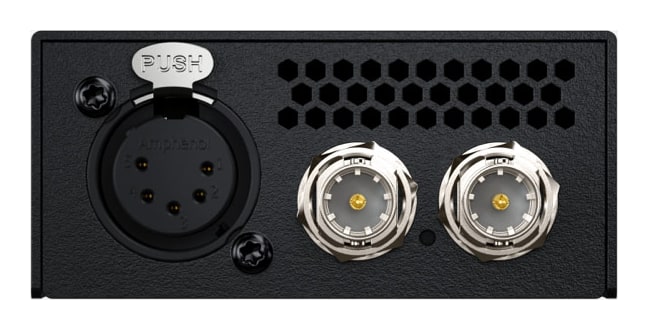

Talkback para el operador de cámara

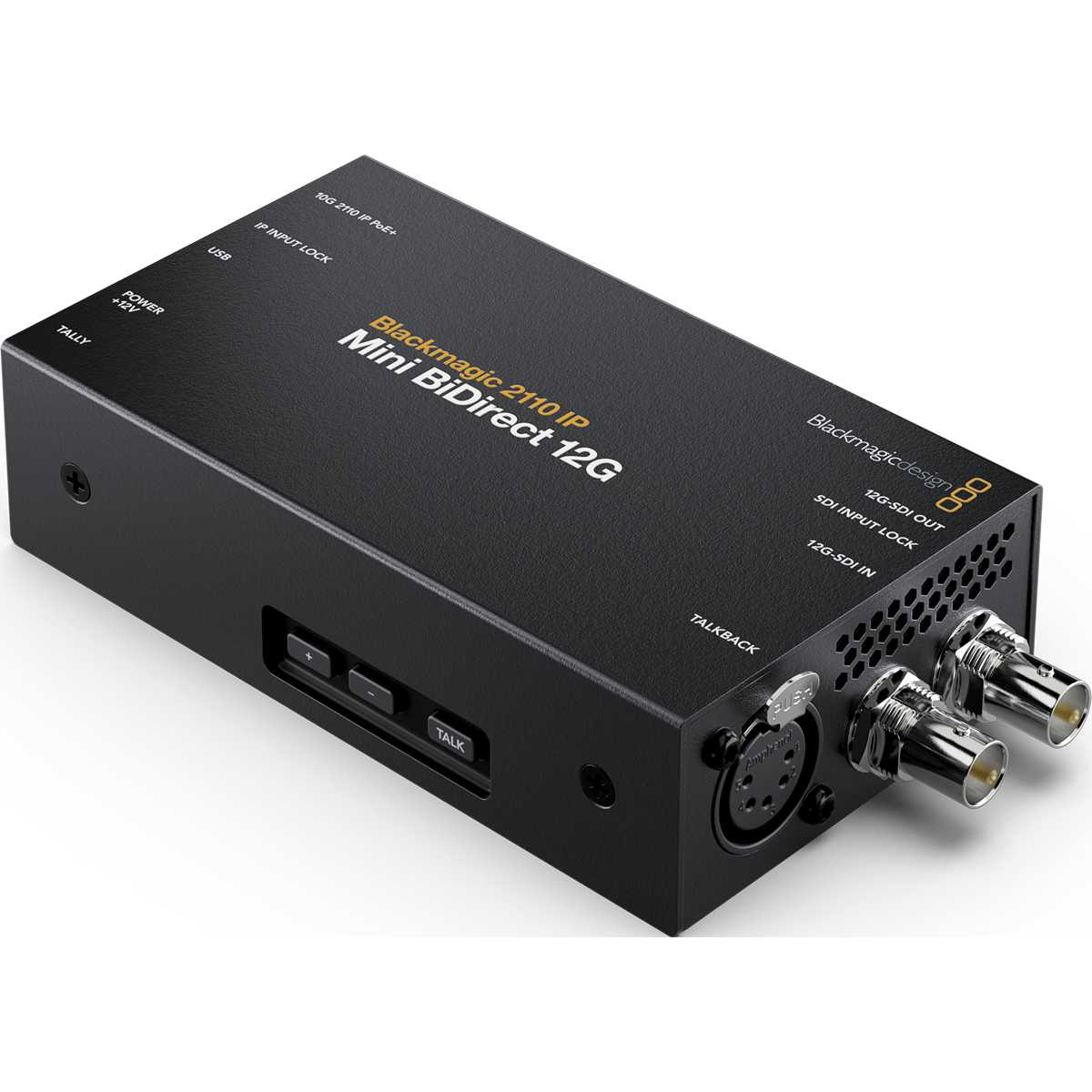

En el lateral hay un XLR de 5 pines para auriculares de talkback y botones de volumen y Push to Talk, de modo que el operador habla con la sala de control sin un conversor de comunicación aparte. La salida SDI devuelve la imagen de programa a la cámara.

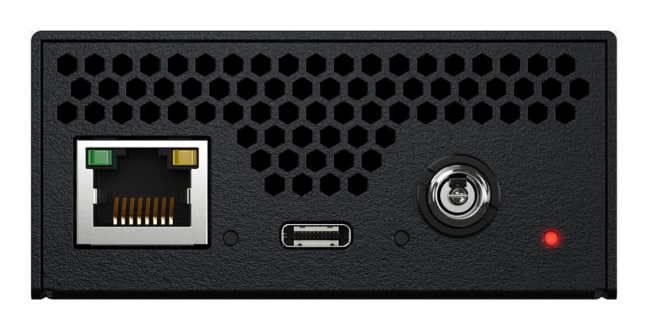

Alimentación por PoE++ o fuente de alimentación de 12 V

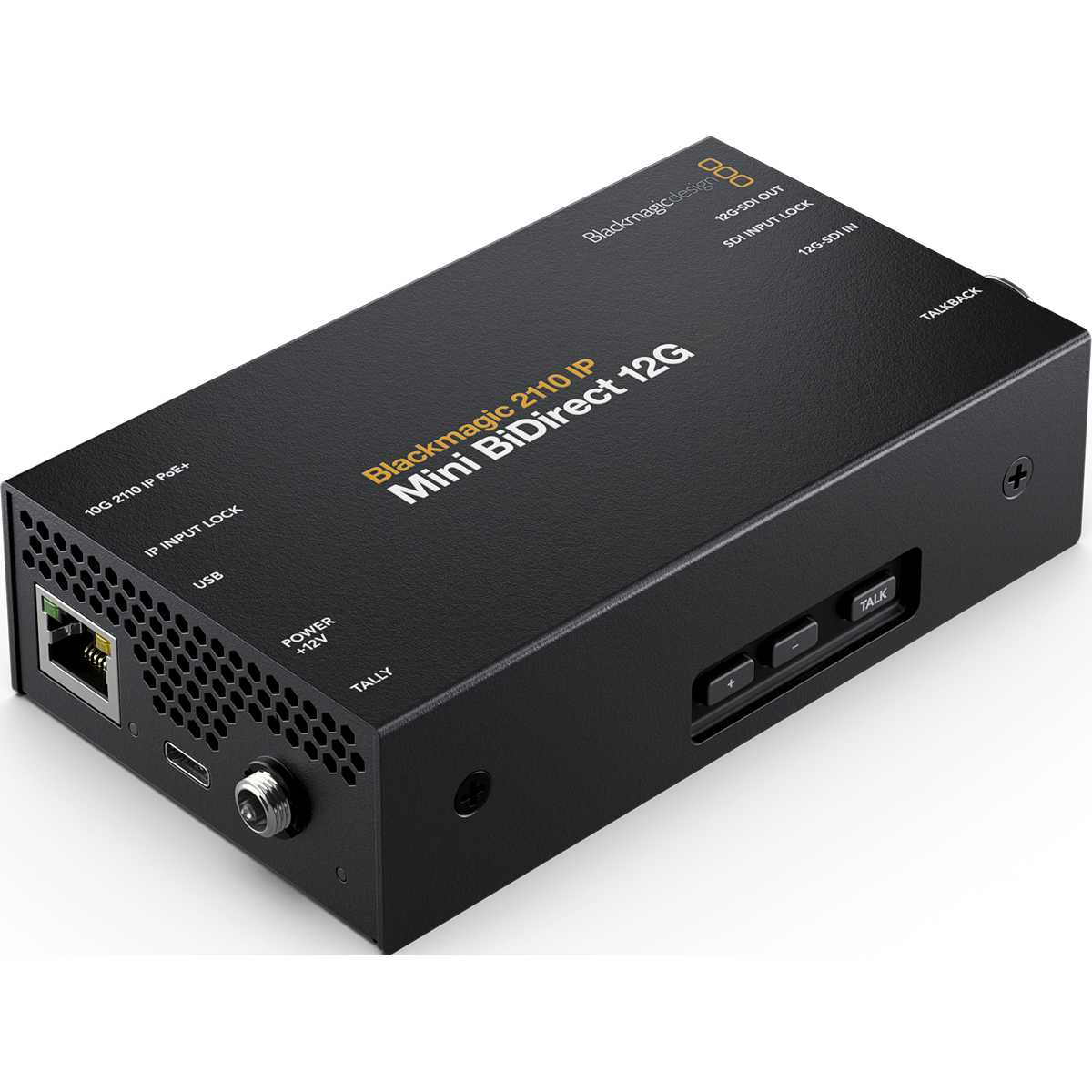

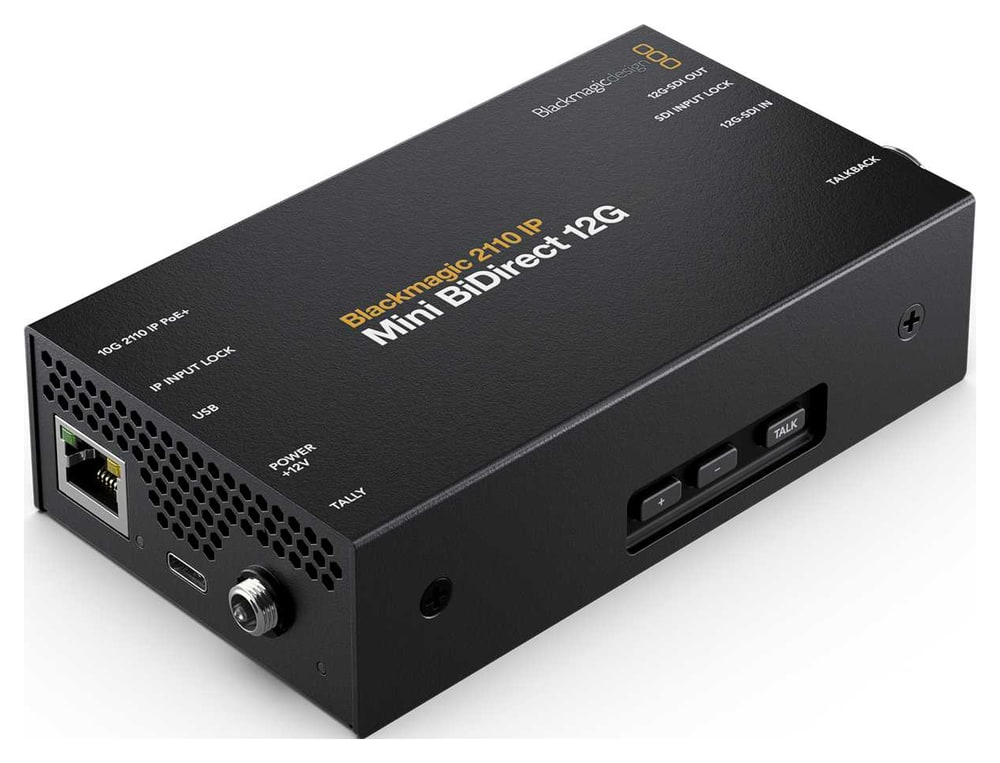

El puerto 10G Ethernet RJ-45 transporta vídeo 2110 IP y el conversor puede tomar de él alimentación PoE++. La alternativa es una entrada de 12 V CC con bloqueo; el consumo es de 18 W. La configuración y las actualizaciones se realizan por USB-C.

Integración de equipos SDI en la operación IP

Blackmagic Design ofrece una amplia gama de productos de vídeo IP SMPTE-2110: conversores, monitores de vídeo, monitores de audio e incluso cámaras. Utilizan 10G Ethernet para trabajar en Ultra HD; los modelos en miniatura 2110 IP Mini se ocultan fácilmente detrás de los equipos, y los modelos para rack tienen una pantalla LCD para la supervisión, los menús y el diagnóstico.

Los conversores Blackmagic 2110 IP integran equipos SDI en una infraestructura SMPTE ST-2110. La norma especifica el transporte, la sincronización y la descripción de vídeo de 10 bits, audio y datos auxiliares por IP. El conversor puede resincronizar la entrada SDI con el reloj PTP y admite SD, HD y Ultra HD hasta 2160p60. En una red, las conexiones pueden gestionarse mediante NMOS como un router virtual; en instalaciones sencillas también funciona punto a punto sin un switch de red complejo.

10G Ethernet permite productos IP compactos y eficientes. Para Ultra HD de 10 bits sin comprimir a más de 30 fotogramas por segundo, la gama utiliza el códec abierto Blackmagic IP10 con una baja latencia de 8 muestras y sin derechos de licencia. Este modelo utiliza 10G Ethernet RJ-45 y admite alimentación PoE++.

Características principales

• Vídeo IP SMPTE ST-2110 con sincronización PTP y NMOS
• SD, HD y Ultra HD de 10 bits hasta 2160p60
• Códec Blackmagic IP10 de baja latencia al convertir 12G-SDI a IP de 10G
• Trabajo bidireccional con la señal de cámara SDI y el retorno de programa
