Blackmagic Design 3G-SDI Arduino Shield

El módulo Blackmagic 3G-SDI Arduino Shield permite crear sofisticados mandos a distancia para cámaras y otros equipos SDI.

El diseño de controladores para el control remoto de cámaras a través de la interfaz SDI es complejo y requiere un profundo conocimiento del diseño de tecnología digital de alta velocidad. Para los usuarios de cámaras Blackmagic Design que desean integrarlas en sistemas de estudio propietarios, la fabricación de sus propios mandos a distancia basados en el protocolo Blackmagic Camera SDI Control Protocol supone un gran reto. Blackmagic Design ha presentado la solución óptima a este problema en forma del módulo Blackmagic 3G-SDI Arduino Shield para microprocesadores Arduino.



Arduino
Arduino es una popular plataforma abierta para la creación de prototipos de hardware basada en bloques de software y hardware fáciles de usar. Al igual que la plataforma Raspberry Pi, orientada a los desarrolladores de software, Arduino es un punto de partida muy popular para el diseño y la construcción de hardware propio. Los módulos de expansión, denominados «shield» en la plataforma Arduino, constituyen una plataforma estandarizada que Blackmagic Design ha decidido utilizar en el diseño de la tarjeta Blackmagic 3G-SDI Arduino Shield. El módulo Blackmagic 3G-SDI Arduino Shield es una sencilla tarjeta de expansión con una entrada SDI y una salida para insertar comandos de control en la señal SDI.



Protocolo de control SDI de Blackmagic
El suministro incluye también un código fuente de ejemplo que muestra la comunicación de los procesadores Arduino con el módulo Blackmagic 3G-SDI Arduino Shield y el envío de comandos a las cámaras. El código se puede modificar muy fácilmente: todos los comandos para las cámaras están documentados en el manual de usuario. El protocolo de control Blackmagic SDI Control Protocol utiliza el intervalo de apagado en el flujo SDI para insertar comandos de control remoto de cámaras y objetivos, corrección de color, señalización, comunicación, etc., sin necesidad de utilizar cableado SDI distinto del estándar. El protocolo está completamente documentado en los manuales de usuario de los productos Blackmagic Design y también lo utilizan otros fabricantes. El protocolo Blackmagic SDI Control Protocol está integrado en las cámaras Blackmagic, las mesas de mezcla ATEM, las tarjetas de edición DeckLink, los monitores/grabadores Video Assist y los visores electrónicos. Con el módulo Blackmagic 3G-SDI Arduino Shield se puede crear fácilmente, por ejemplo, un sencillo controlador tipo joystick para ajustar el enfoque o la apertura; ¡las posibilidades son casi ilimitadas!

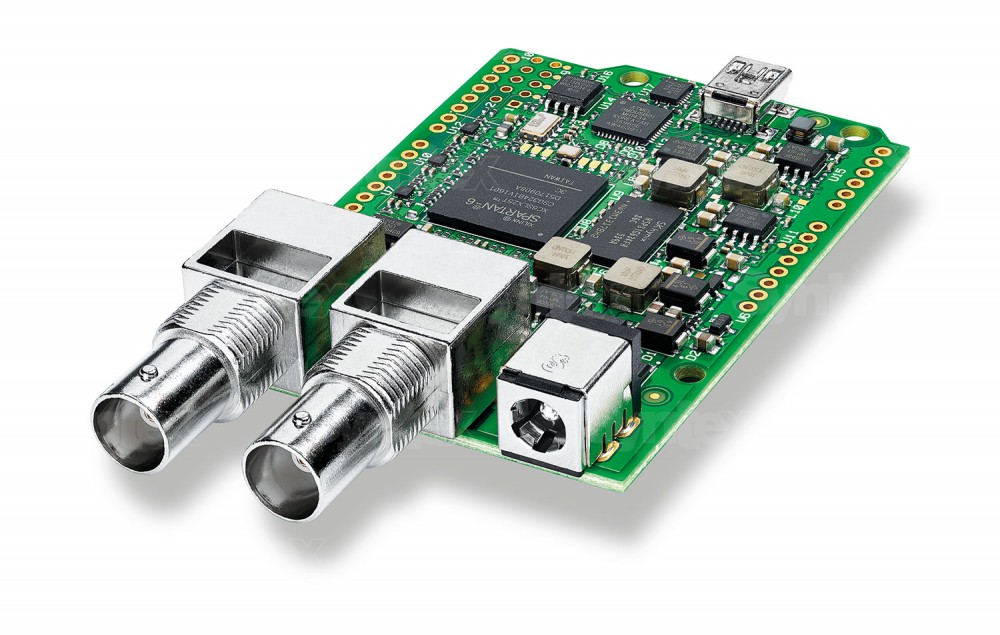

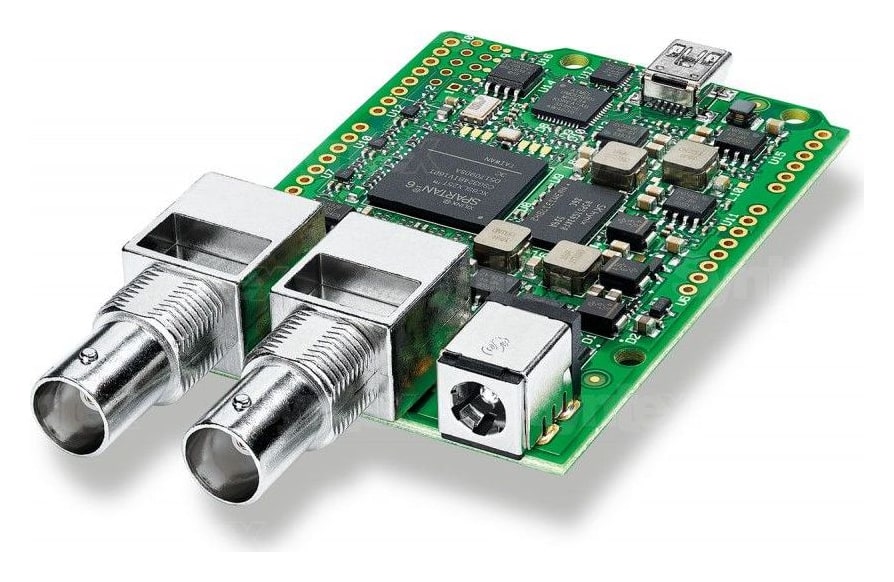

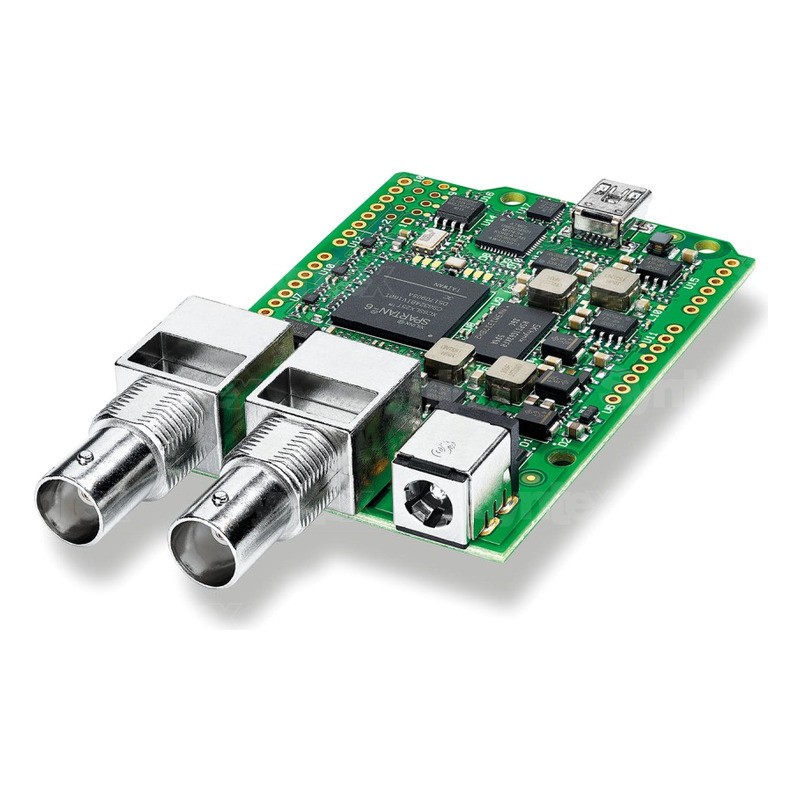

El módulo Blackmagic 3G-SDI Arduino Shield es una sencilla tarjeta SDI de doble cara que, además, proporciona alimentación a los procesadores Arduino. También está equipado con un conector USB para actualizar el firmware y un bus I2C para conectar el módulo mediante un cable.
