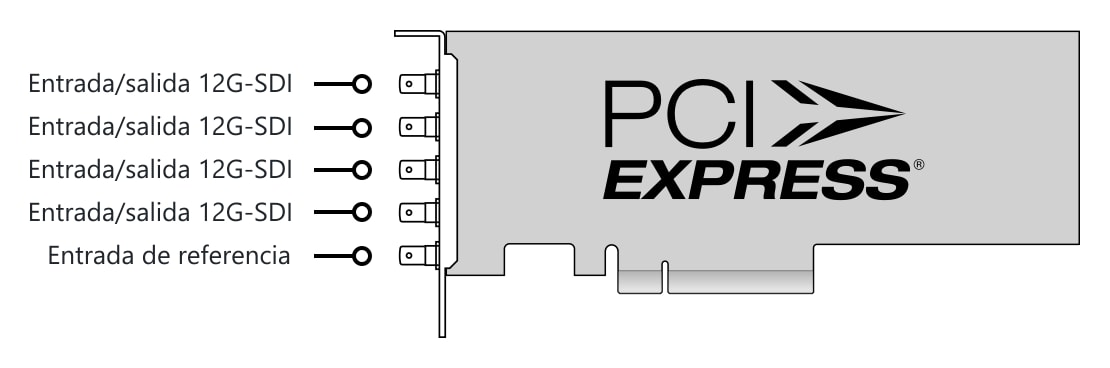

Conexión

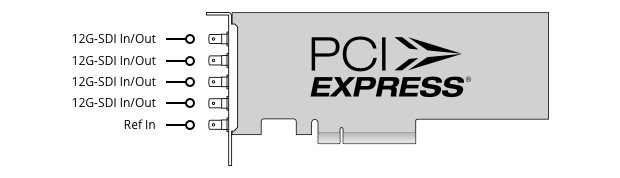

Entradas de vídeo SDI

4 conectores bidireccionales 12G-SDI Micro BNC.

Compatible con SD/HD/2K/4K/8K, enlace simple, doble y cuádruple 4:2:2/4:4:4. Posibilidad de conmutación 2D/3D.

Salidas de vídeo SDI

4 conectores bidireccionales 12G-SDI Micro BNC.

Compatible con SD/HD/2K/4K/8K, single, dual link y quad link 4:2:2/4:4:4. Posibilidad de conmutación 2D/3D.

Entradas de audio SDI

16 canales integrados en SD/HD/2K.

64 canales integrados en resolución 4K/8K.

Salidas de audio SDI

16 canales incrustados en SD/HD/2K.

64 canales en resolución 4K/8K.

Entrada de sincronización

Tri-Sync o Black Burst.

Interfaz de ordenador

PCI Express de 8 carriles de tercera generación, compatible con ranuras PCI Express de 8 y 16 carriles.

Códecs compatibles

AVC-Intra, AVCHD, Canon XF MPEG2, cámaras réflex digitales, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR y DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, sin comprimir de 8 bits 4:2:2, sin comprimir de 10 bits 4:2:2, sin comprimir de 10 bits 4:4:4.

Software

Software incluido

DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility y el controlador Blackmagic para Mac OS y Windows. Media Express, Blackmagic Desktop Video Utility y el controlador Blackmagic en Linux.

Actualización del software interno

Firmware integrado en el controlador de software. Se instala al iniciar el sistema o mediante el software de actualización.

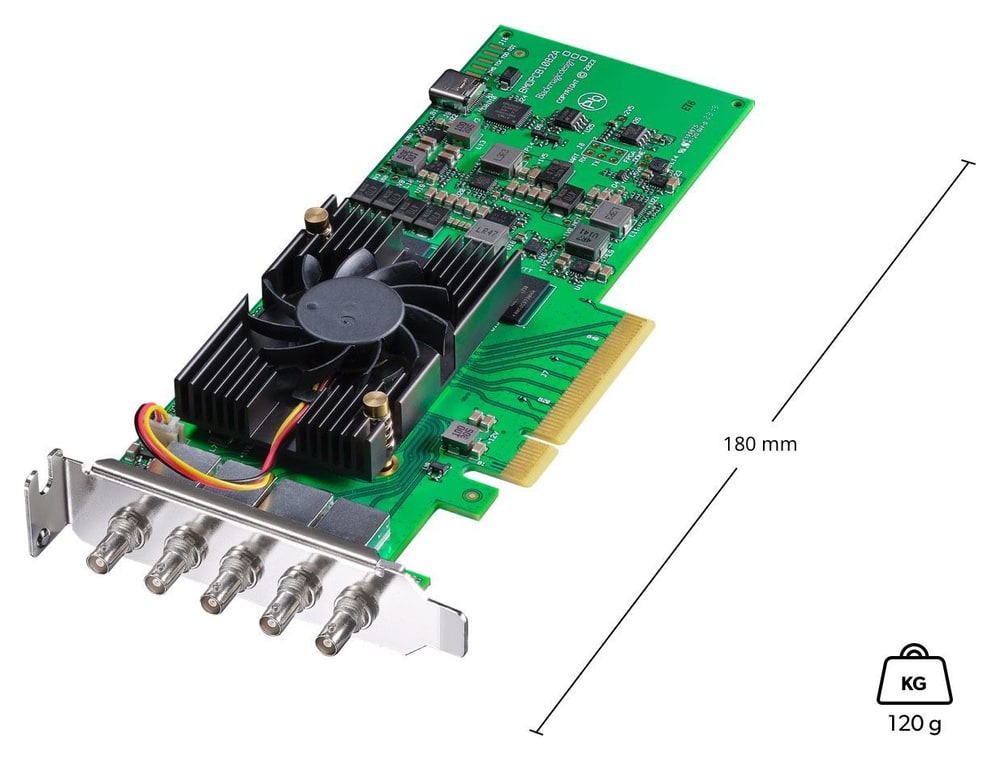

Instalación física

PCI Express de 3.ª generación de 8 carriles y perfil bajo, compatible con ranuras PCI Express de 8 y 16 carriles en sistemas Mac OS, Windows y Linux. Encontrarás los requisitos completos del sistema en la página de soporte.

Aplicaciones de software

DaVinci Resolve

Fusion

Final Cut Pro

Adobe Premiere Pro

Avid Media Composer

Adobe After Effects

Avid Pro Tools

Steinberg Cubase

Autodesk Flame

Adobe Photoshop

Otras aplicaciones compatibles son: Steinberg Nuendo, Open Broadcaster Software Studio, vMix, The Foundry Nuke, Grass Valley Edius X, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Resolume Arena, Vegas Creative Software Vegas Pro & Vegas Edit, Corel VideoStudio Pro, CyberLink PowerDirector, VidblasterX Studio & Broadcast, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Nautilus Studio NEMO3D, Derivative TouchDesigner, Assimilate Scratch & Live Assist, Burst Video WebClip2Go & [REC]Marker, NewBlue Title Live & Titler Pro, SGO Mistika, Zoom.

Se trata de aplicaciones de terceros y su compatibilidad puede variar; consulte al proveedor del software.

Estándares de vídeo

Estándares de vídeo SD

525i59,94 NTSC, 625i50 PAL

Estándares de vídeo HD

720p50, 720p59,94, 720p60
1080i50, 1080i59,94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p47,95, 1080p48, 1080p50, 1080p59,94, 1080p60, 1080p95,90, 1080p96, 1080p100, 1080p119,88, 1080p120
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30

Estándares de vídeo 2K

2Kp23,98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29,97 DCI, 2Kp30 DCI, 2Kp47,95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59,94 DCI, 2Kp60 DCI, 2Kp95,90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119,88 DCI, 2Kp120 DCI, 2KPsF23,98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29,97 DCI, 2KPsF30 DCI

Estándares de vídeo Ultra HD

2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p47,95, 2160p48, 2160p50, 2160p59,94, 2160p60, 2160p95,90, 2160p96, 2160p100, 2160p119,88, 2160p120

estándares de vídeo 4K

4Kp23,98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29,97 DCI, 4Kp30 DCI, 4Kp47,95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59,94 DCI, 4Kp60 DCI, 4Kp95,90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119,88 DCI, 4Kp120 DCI

estándares de vídeo 8K

4320p23,98, 4320p24, 4320p25, 4320p29,97, 4320p30, 4320p47,95, 4320p48, 4320p50, 4320p59,94, 4320p60

Estándares de vídeo 8K DCI

8Kp23,98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29,97 DCI, 8Kp30 DCI, 8Kp47,95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59,94 DCI, 8Kp60 DCI

Estándares de vídeo 3D SDI

720p50, 720p59,94, 720p60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p47,95, 1080p48, 1080p50, 1080p59,94, 1080p60, 1080p95,90, 1080p96, 1080p100, 1080p119,88, 1080p120
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30
1080i50, 1080i59,94, 1080i60
2Kp23,98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29,97 DCI, 2Kp30 DCI, 2Kp47,95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59,94 DCI, 2Kp60 DCI, 2Kp95,90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119,88 DCI, 2Kp120 DCI
2KPsF23,98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29,97 DCI, 2KPsF30 DCI
4Kp23,98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29,97 DCI, 4Kp30 DCI, 4Kp47,95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59,94 DCI, 4Kp60 DCI, 4Kp95,90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119,88 DCI, 4Kp120 DCI
2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p47,95, 2160p48, 2160p50, 2160p59,94, 2160p60, 2160p95,90, 2160p96, 2160p100, 2160p119,88, 2160p120

Compatibilidad con SDI

SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 y SMPTE ST2108-1

Compatibilidad con metadatos SDI

RP 188/SMPTE 12M-2 y subtítulos ocultos.

Muestreo de audio

Frecuencia de muestreo estándar de televisión de 48 kHz a 24 bits.

Muestreo de vídeo SDI

4:2:2, 4:4:4

Precisión de color SDI

RGB 4:4:4 de 8, 10 y 12 bits en todos los modos hasta 8Kp30 DCI y YUV 4:2:2 de 8 y 10 bits en todos los modos.

Espacio de color

REC 601, REC 709, REC 2020.

Compatibilidad con HDR

Paquete de metadatos estáticos HDR, características de transmisión HLG y PQ.

Compatibilidad con múltiples velocidades

La conexión de vídeo SDI se puede cambiar entre SD/HD/2K/4K y 8K.

Procesamiento

Conversión del espacio de color

Por hardware en tiempo real en la salida.

Procesamiento 3D

Captura y reproducción de flujo dual para el ojo izquierdo/derecho.

Efectos en tiempo real

Efectos internos de DaVinci Resolve y Final Cut Pro. Efectos de Adobe Premiere Pro CC Mercury Playback Engine. Efectos internos de Avid Media Composer.

Especificaciones físicas

Sistemas operativos

Mac 12.0 Monterey,
Mac 13.0 Ventura o posterior.

Windows 10, 64 bits.
Windows 11.

Linux

Requisitos de alimentación

Consumo de energía

18 W

Especificaciones ambientales

Temperatura de funcionamiento

De 5 °C a 50 °C (de 41 °F a 122 °F)

Temperatura de almacenamiento

De -20 °C a 60 °C (de -4 °F a 140 °F)

Humedad relativa

0 a 90 % sin condensación

Contenido del paquete

DeckLink 8K Pro Mini

Garantía

Garantía limitada del fabricante de 3 años.
