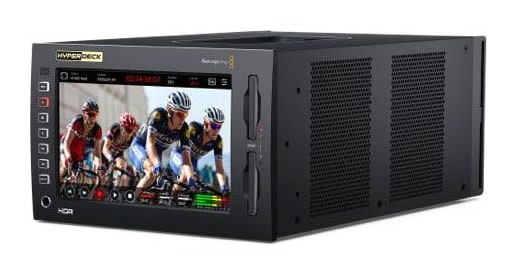

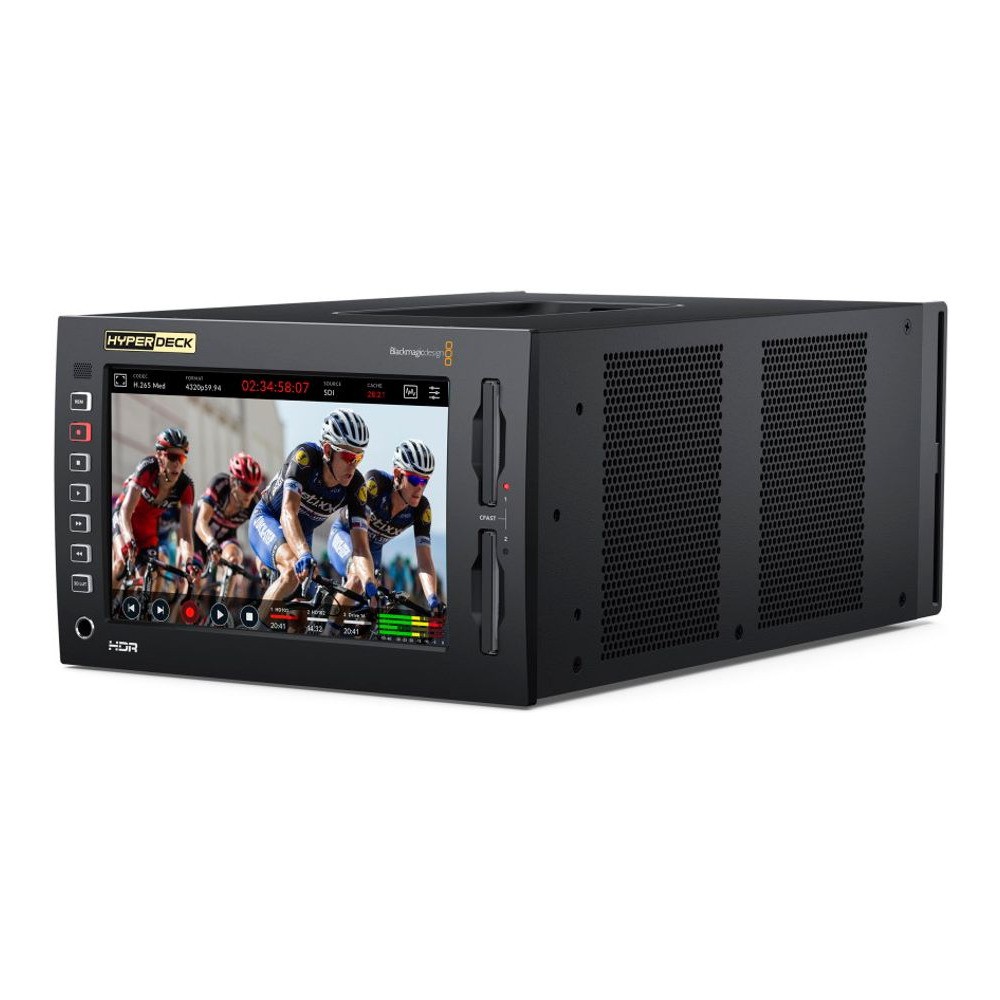

Blackmagic Design HyperDeck Extreme 8K HDR

El grabador de vídeo HyperDeck Extreme 8K HDR combina la fiabilidad de la serie HyperDeck con nuevas funciones, entre las que se incluyen el códec H.265, memorias tampón opcionales, correcciones 3D LUT y compatibilidad nativa con vídeo 8K y HDR. Gracias a la grabación de material 8K en el códec H.265, garantiza una excelente calidad de imagen con menores requisitos de espacio de almacenamiento.

La gran pantalla táctil no solo permite previsualizar el vídeo, sino también controlar el dispositivo; sin embargo, el grabador de vídeo se puede complementar con el módulo opcional HyperDeck Extreme Control, que lo convierte en un grabador de estudio tradicional. HyperDeck Extreme representa una nueva generación de productos para aplicaciones de televisión, producción en directo y señalización digital en resoluciones SD/HD, 2K/4K y 8K. A la venta desde julio de 2019.

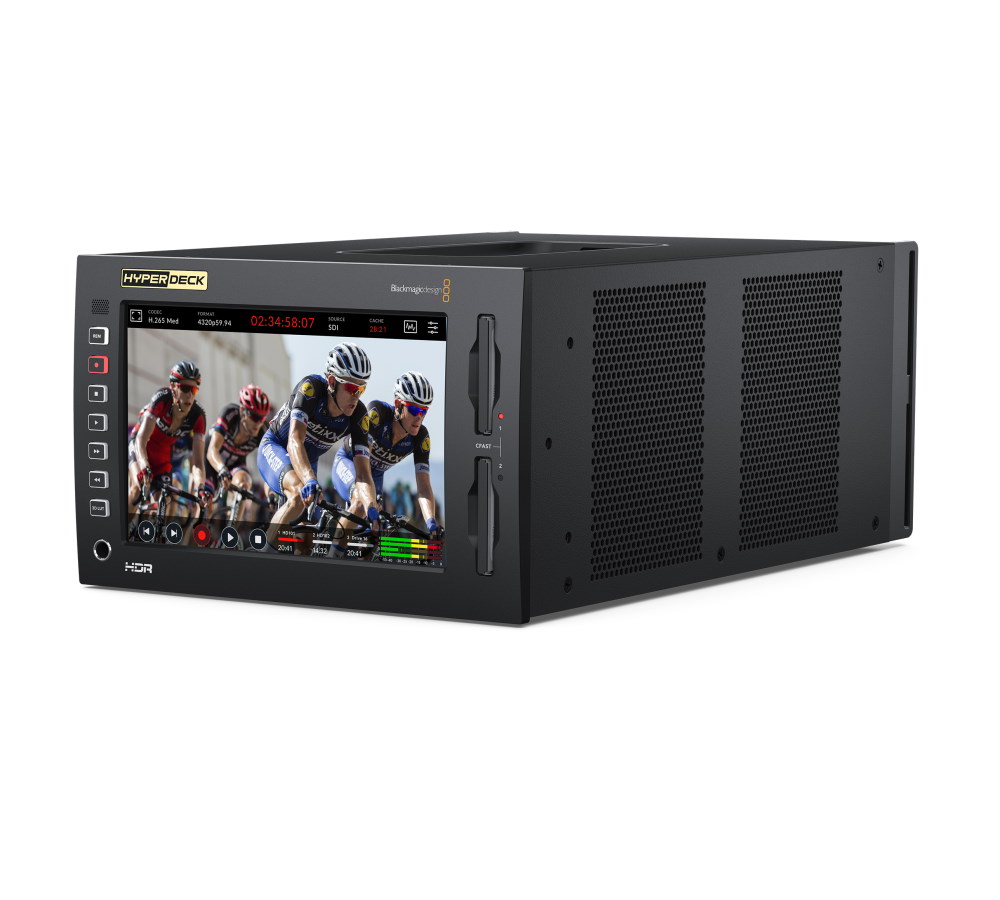

El HyperDeck Extreme cuenta con una pantalla táctil para controlar todas las funciones, así como para previsualizar la grabación. Tras instalar el módulo HyperDeck Extreme Control, también se puede controlar mediante los botones de transporte tradicionales y la rueda Jog/Shuttle; además, existe la posibilidad de montar ambos dispositivos en armarios de equipo mediante un bastidor opcional. HyperDeck Extreme ofrece además dos ranuras para soportes de grabación CFast, una interfaz Quad-Link 12G-SDI para el formato 8K, una interfaz analógica para el archivo de programas antiguos, la posibilidad de grabar en discos USB-C externos, un altavoz integrado y una salida de auriculares. Otra característica interesante es la instalación de una memoria intermedia opcional para eliminar la pérdida de fotogramas cuando el soporte de grabación se llena o falla. El dispositivo puede alimentarse tanto de fuentes de tensión de CA como de CC para uso en estudio o trabajo sobre el terreno.

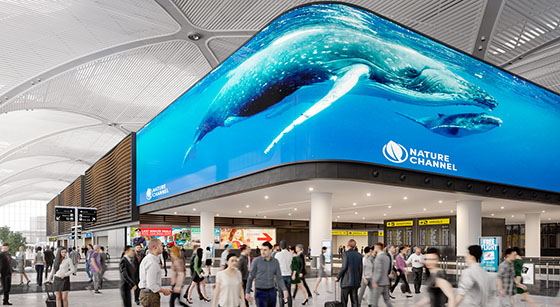

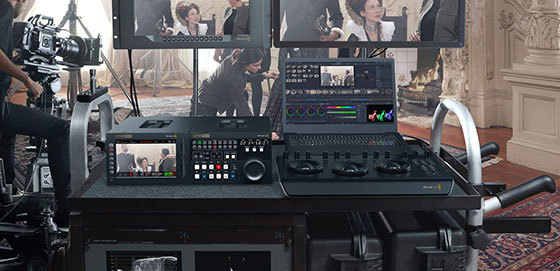

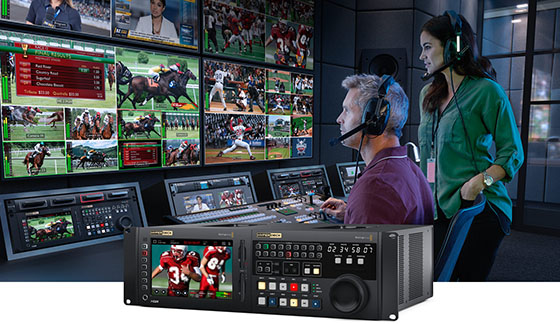

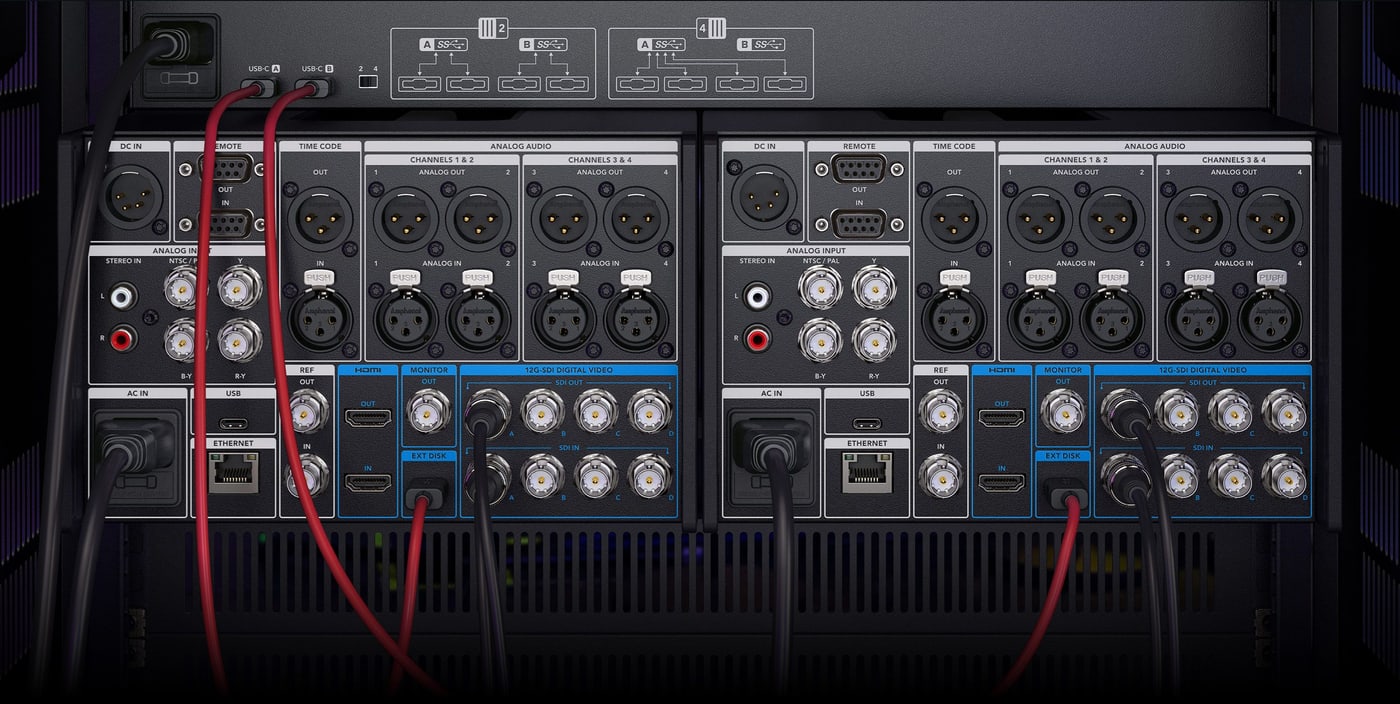

La versatilidad del dispositivo permite utilizarlo también como grabador maestro de producciones en directo, reproductor de proyecciones o para la grabación ISO de cámaras individuales. Gracias a las entradas analógicas, se puede archivar material de antiguos dispositivos de cinta. Las aplicaciones de señalización digital se beneficiarán de la presencia de una rápida interfaz Ethernet de 10G para la carga rápida de medios o un sencillo control remoto. Gracias a las entradas HDMI, SDI y analógicas, con la posibilidad de medir la señal y aplicar correcciones 3D LUT, el grabador también se sentirá como en casa sobre el terreno, por ejemplo, como parte del equipamiento de unidades móviles. Las funciones de medición se pueden utilizar para verificar el cumplimiento de las normas de emisión antes de iniciar la transmisión o la emisión.

La interfaz Quad-Link 12G-SDI integrada ofrece compatibilidad con todos los formatos habituales, incluidos SD, HD o Ultra HD, hasta una resolución de 8K. Para poder utilizar tarjetas CFast estándar para grabar y reproducir vídeo 8K, la grabación se realiza en el códec H.265. Esto convierte al HyperDeck Extreme 8K en el compañero ideal de los televisores y proyectores 8K más recientes.

HyperDeck Extreme Control

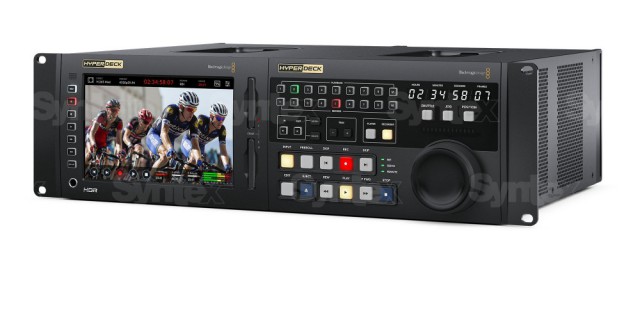

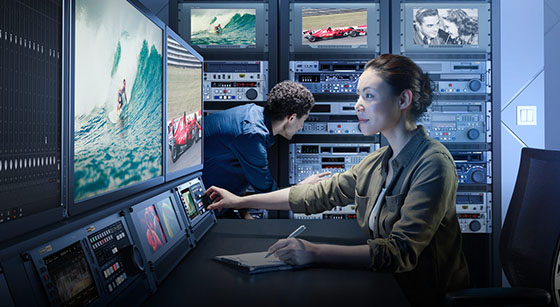

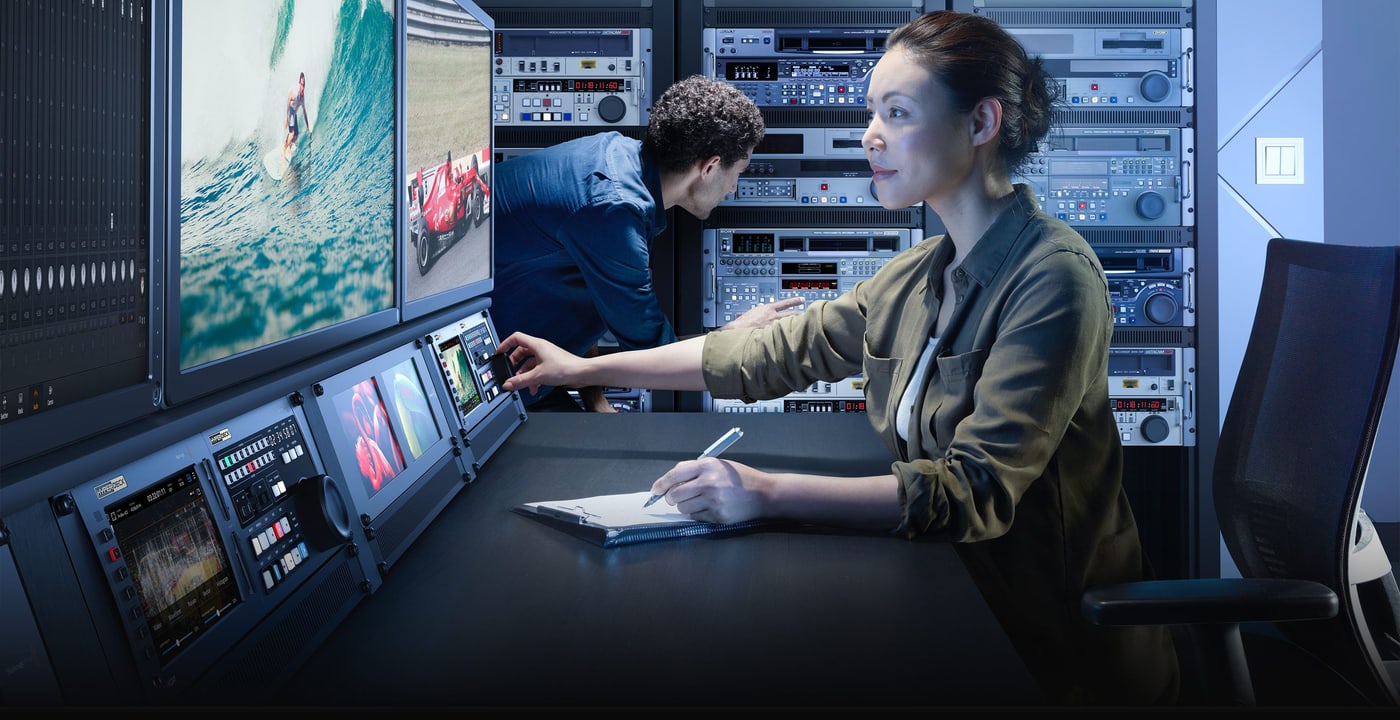

HyperDeck Extreme Control amplía además el modelo HyperDeck Extreme con los controles tradicionales de las grabadoras de vídeo profesionales. Se pueden controlar hasta 8 unidades mediante el protocolo RS-422. El módulo permite controlar grabadoras de vídeo más antiguas, establecer puntos de inicio y fin y realizar ediciones sencillas. La combinación de HyperDeck Extreme 8K y HyperDeck Extreme Control, junto con un equipo de grabación antiguo, permite a un solo operador archivar fácilmente programas antiguos. ¡Esta cadena también se puede complementar con el dispositivo Teranex Express para convertir material SD a HD en un solo paso! Los usuarios pueden controlar una amplia gama de equipos antiguos, incluyendo Digital Betacam, Betacam SP o cintas de vídeo de formato C de 1".

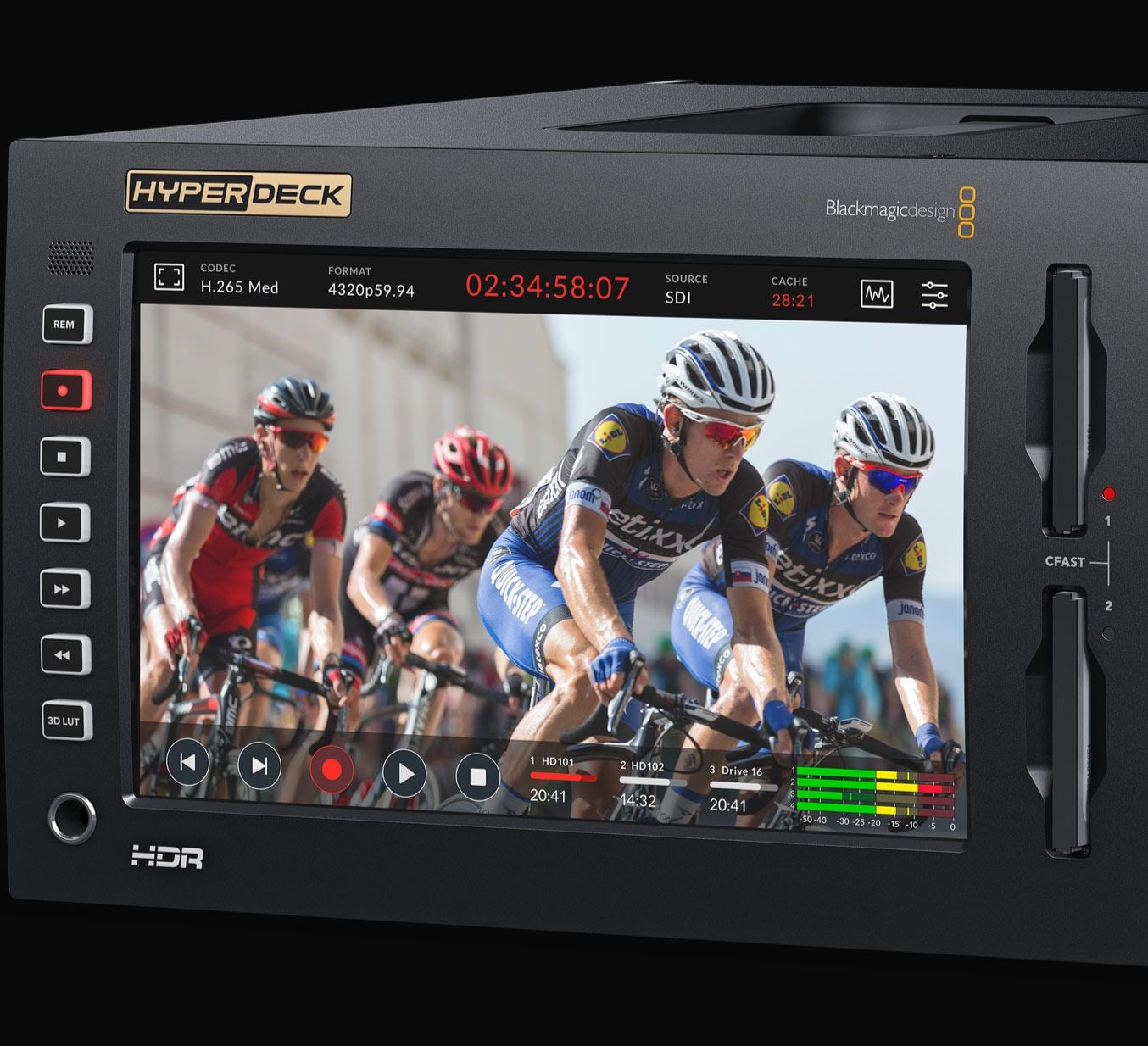

Pantalla LCD táctil

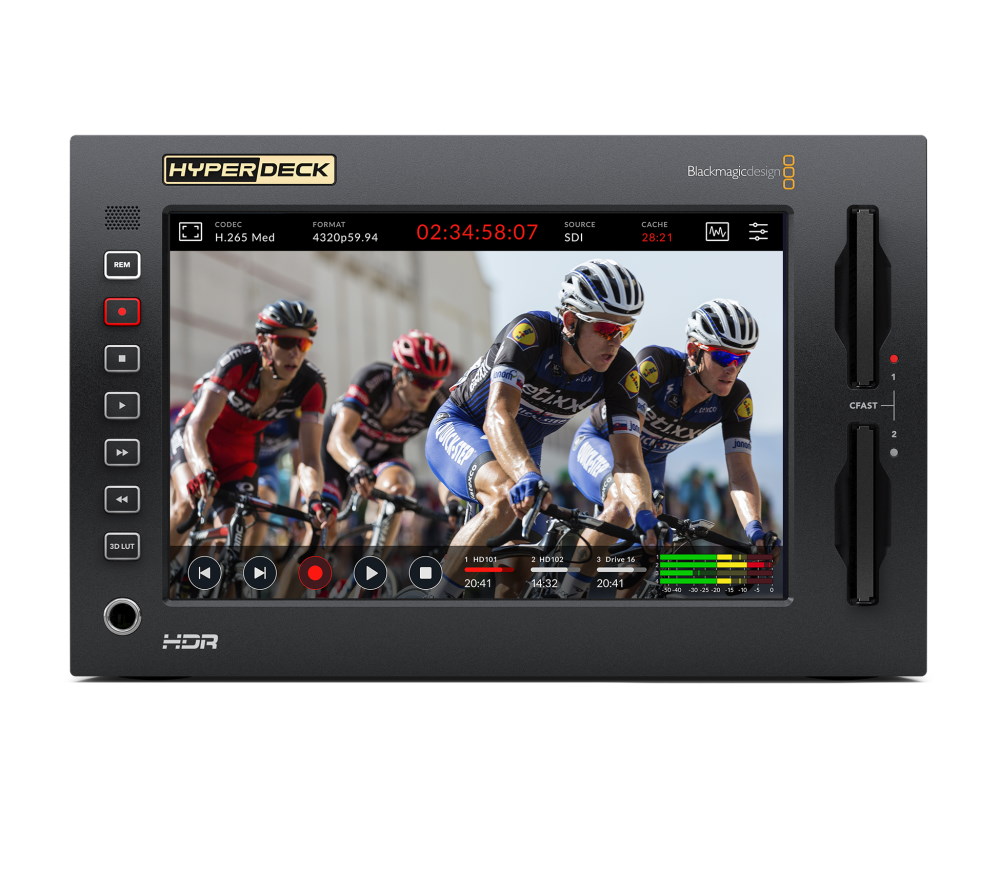

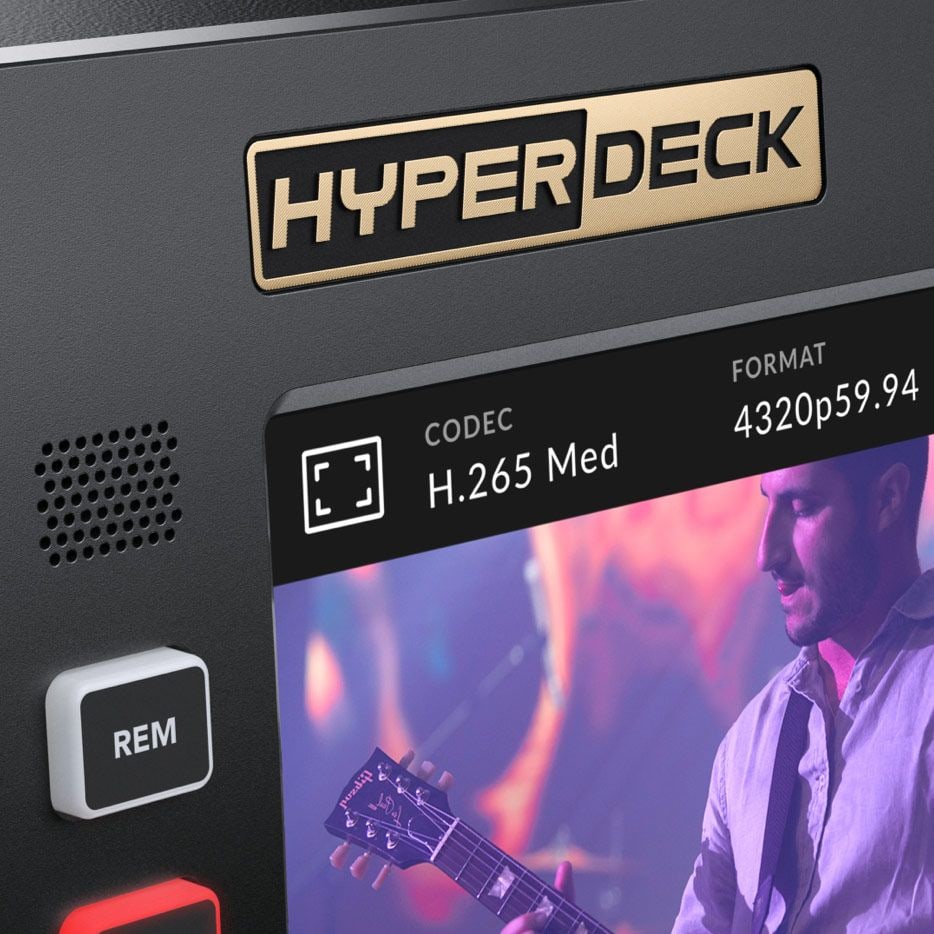

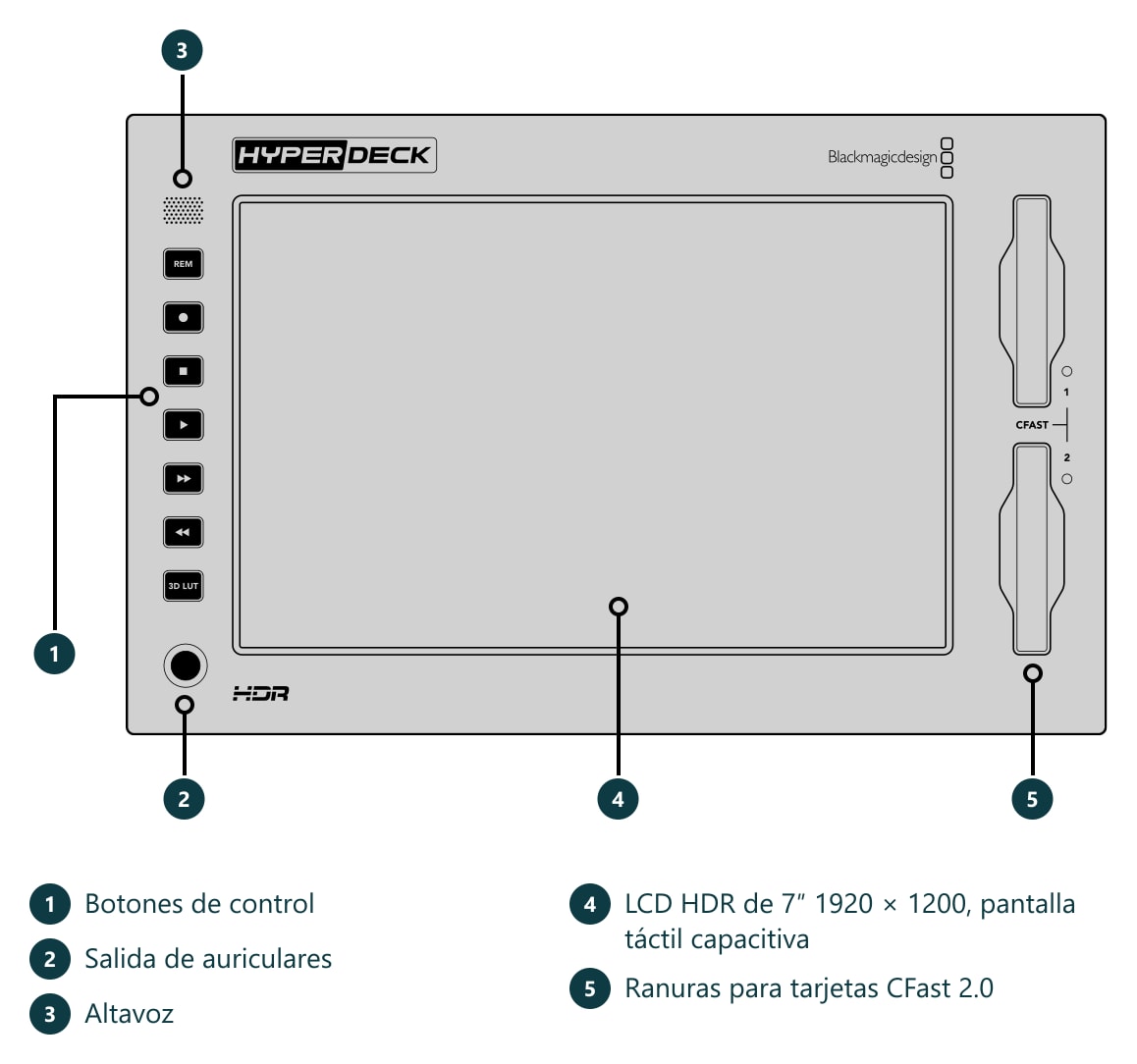

La innovadora interfaz táctil de la pantalla LCD facilita el ajuste de todos los parámetros del dispositivo. Muestra controles para la reproducción o el inicio de la grabación, así como una línea de tiempo en miniatura que permite navegar por el material grabado. Con solo deslizar el dedo por la imagen, se puede reproducir fácilmente hacia adelante y hacia atrás; por supuesto, se muestra el código de tiempo, el estándar de vídeo, el estado de los soportes o los medidores de audio. Un lujo es la posibilidad de activar funciones para la medición de la señal o para la asistencia al enfoque, así como la importación/exportación de correcciones LUT.

CFast, USB-C, unidades flash PCIe

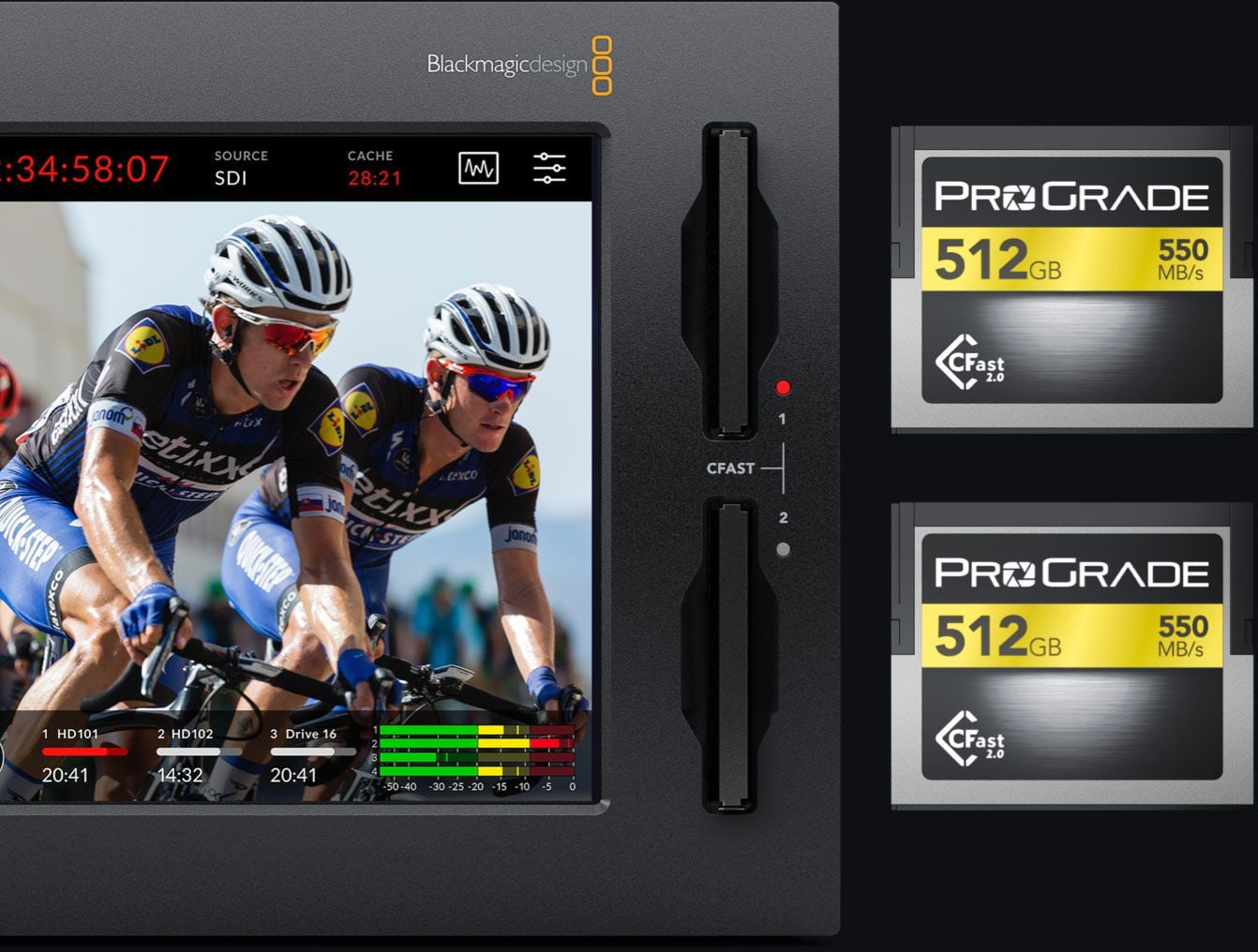

Gracias al formato H.265, la grabadora permite grabar en tarjetas estándar de tipo CFast. Integra dos ranuras para tarjetas CFast, lo que permite realizar una grabación continua. Las tarjetas CFast son compactas, asequibles y ofrecen altas velocidades de transferencia. En una tarjeta de 1 TB se pueden grabar hasta 498 minutos de vídeo 8Kp60 en el códec H.265, o hasta 1.059 minutos en formato Ultra HD 2160p60, o 2.354 minutos de material con una resolución de 1080p59,94. ¡Eso supone más de 8 horas de grabación en 8K o más de 39 horas en HD!

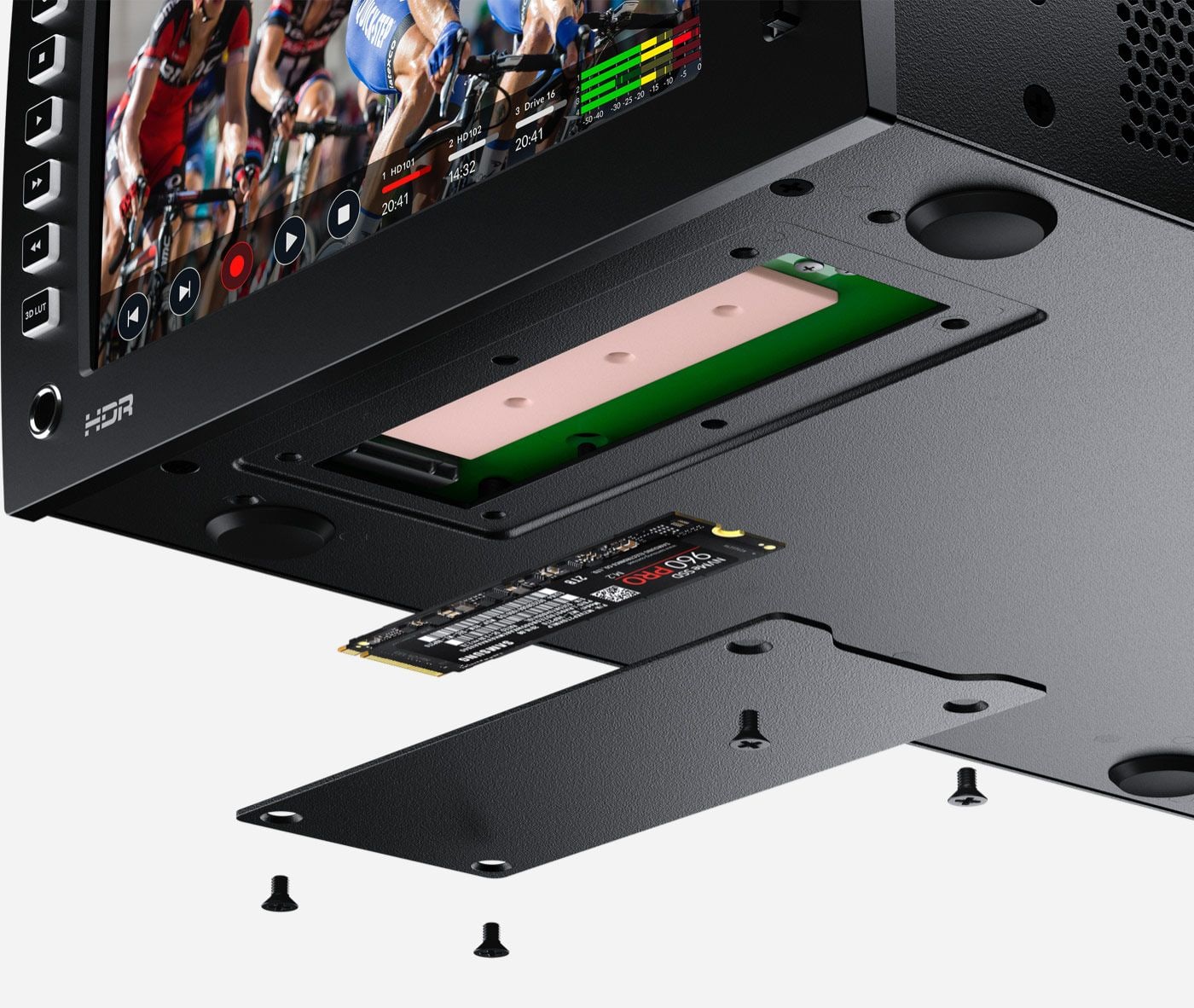

Sin embargo, gracias a la interfaz USB-C, también se puede grabar en unidades flash externas; en combinación con el dispositivo Blackmagic MultiDock 10G, ¡también se pueden utilizar discos SSD estándar! Para una mayor seguridad operativa, también es posible instalar una unidad flash PCIe como memoria intermedia en caso de que se llenen los soportes de grabación principales o de que se produzca un fallo que provoque la pérdida de fotogramas. Esta unidad interna de alta velocidad también se puede utilizar para grabar en formatos que no son compatibles con las tarjetas CFast o las unidades externas conectadas.



Interfaces de audio/vídeo

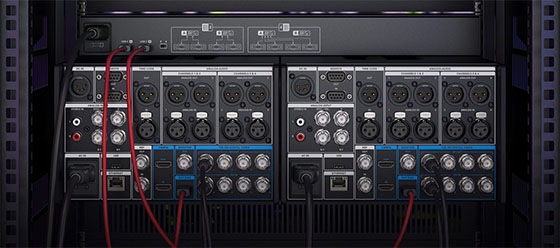

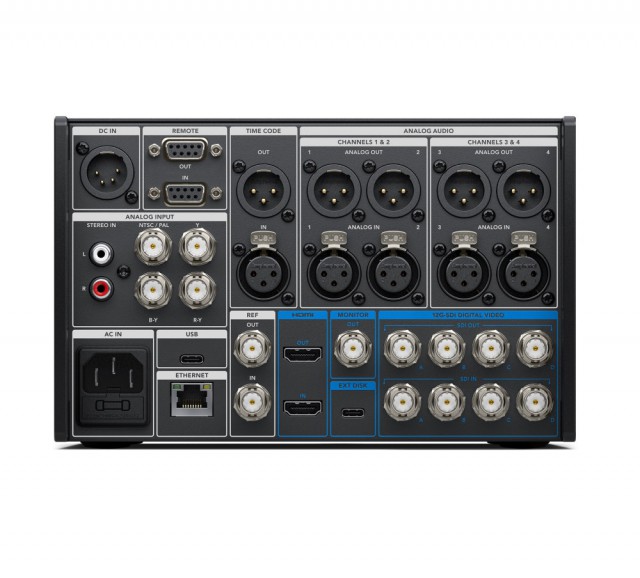

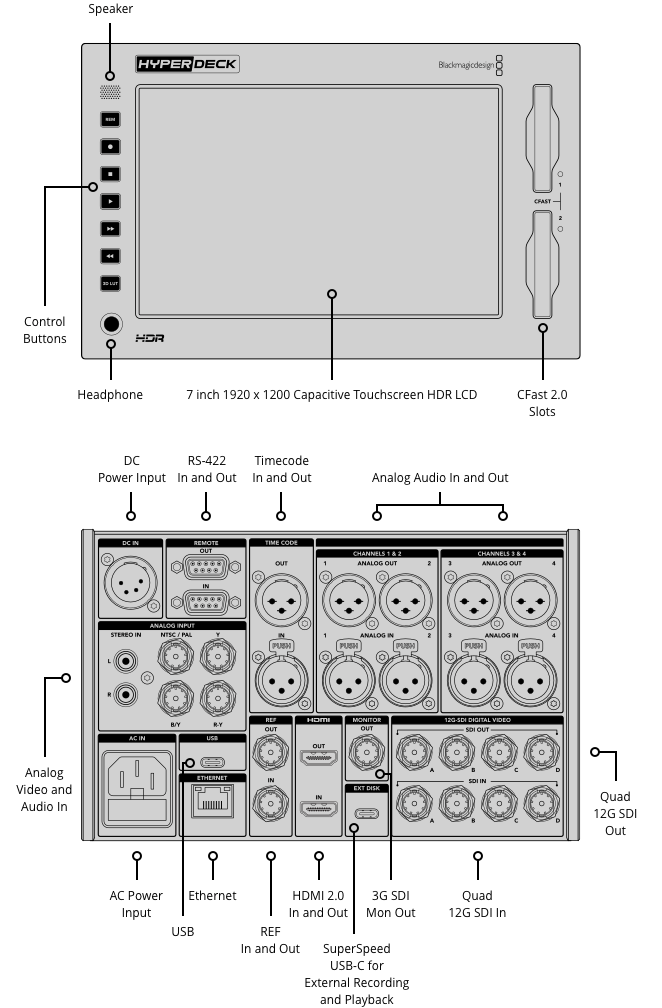

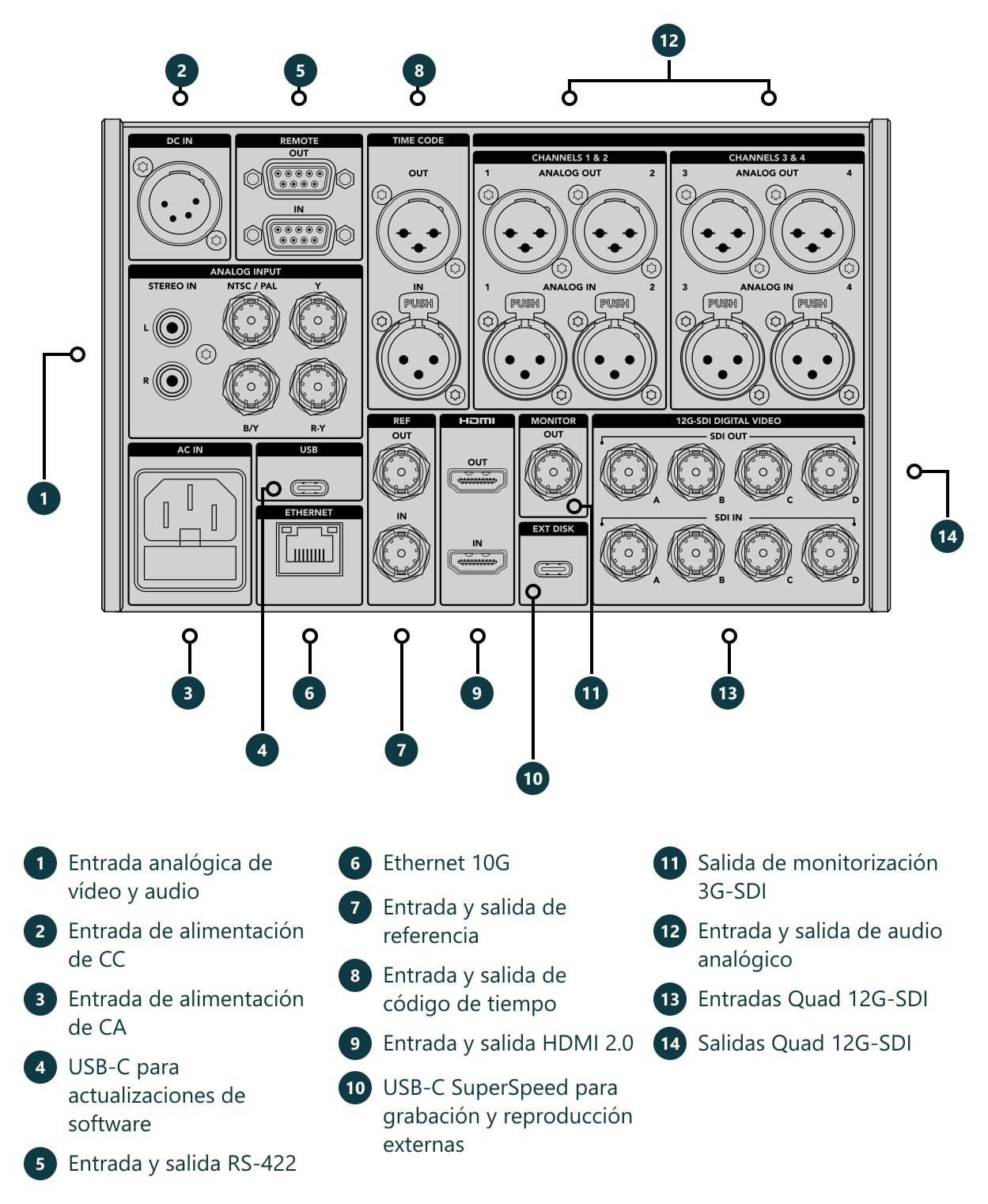

El modelo HyperDeck Extreme 8K está equipado con una amplia gama de interfaces de vídeo y audio, incluyendo Quad-Link 12G-SDI para soportar señales SD, HD, Ultra HD y 8K SDI; las salidas 12G-SDI también admiten la salida de vídeo (Fill) y máscaras (Key) durante la reproducción de archivos RGBA 4:4:4:4. La compatibilidad con dispositivos electrónicos de consumo, incluidos televisores y proyectores, está garantizada por el estándar HDMI. El archivo de formatos antiguos también se ve facilitado por la presencia de entradas de audio simétricas y de consumo, así como por la interfaz de código de tiempo. Para la previsualización se puede utilizar la salida SDI con conversión descendente y visualización de información adicional en la imagen. Tampoco falta una interfaz Ethernet de 10G para permitir la carga rápida de medios mediante el protocolo FTP.

Las interfaces SDI y HDMI permiten la conmutación automática entre los estándares SD, HD, Ultra HD y 8K. Los formatos SD incluyen las normas NTSC y PAL, mientras que entre los estándares HD 720p compatibles se encuentran 720p50 y 59,94p. Las resoluciones HD entrelazadas 1080i compatibles incluyen 1080i50 y 59,94; el estándar 1080p está representado por los modos 1080p23,98, 24, 25, 29,97, 30, 50, 59,94, 60p y los formatos 1080 PsF. El estándar Ultra HD es compatible hasta 2160p59,94, y los estándares 2K y 4K DCI hasta 25p. Los modos 8K incluyen 4320p23,98, 24, 25, 29,97, 50, 59,94 y 60p.

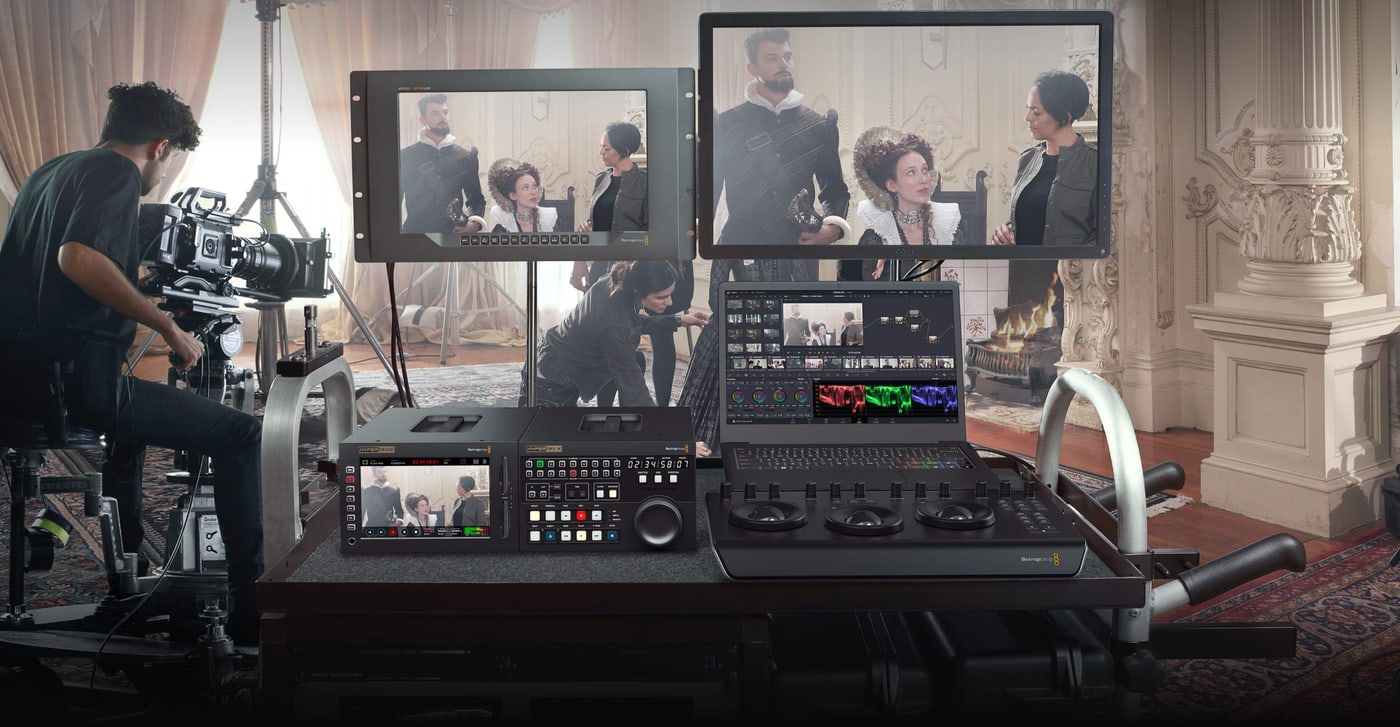

HDR
El grabador de vídeo está perfectamente equipado también para el procesamiento de vídeo HDR gracias a la compatibilidad con los estándares HDR más recientes y al uso de una pantalla de alta luminosidad con una amplia gama de colores. Las herramientas de medición de señal son totalmente compatibles con los estándares HDR. Los archivos HDR creados contienen los metadatos necesarios, y las entradas SDI y HDMI también realizan una detección correcta de los estándares HDR. Los formatos PQ y HLG se procesan de acuerdo con la norma SMPTE ST 2084. La pantalla LCD integrada no solo muestra vídeos con los espacios de color Rec. 2020 y Rec. 709, sino que también muestra el 100 % del estándar DCI-P3.

Funciones de medición

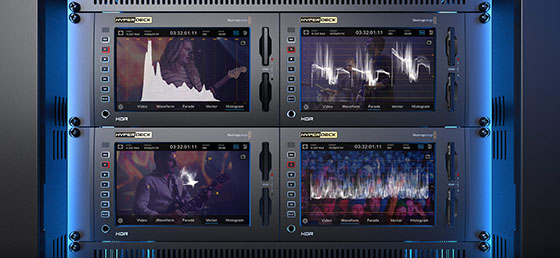

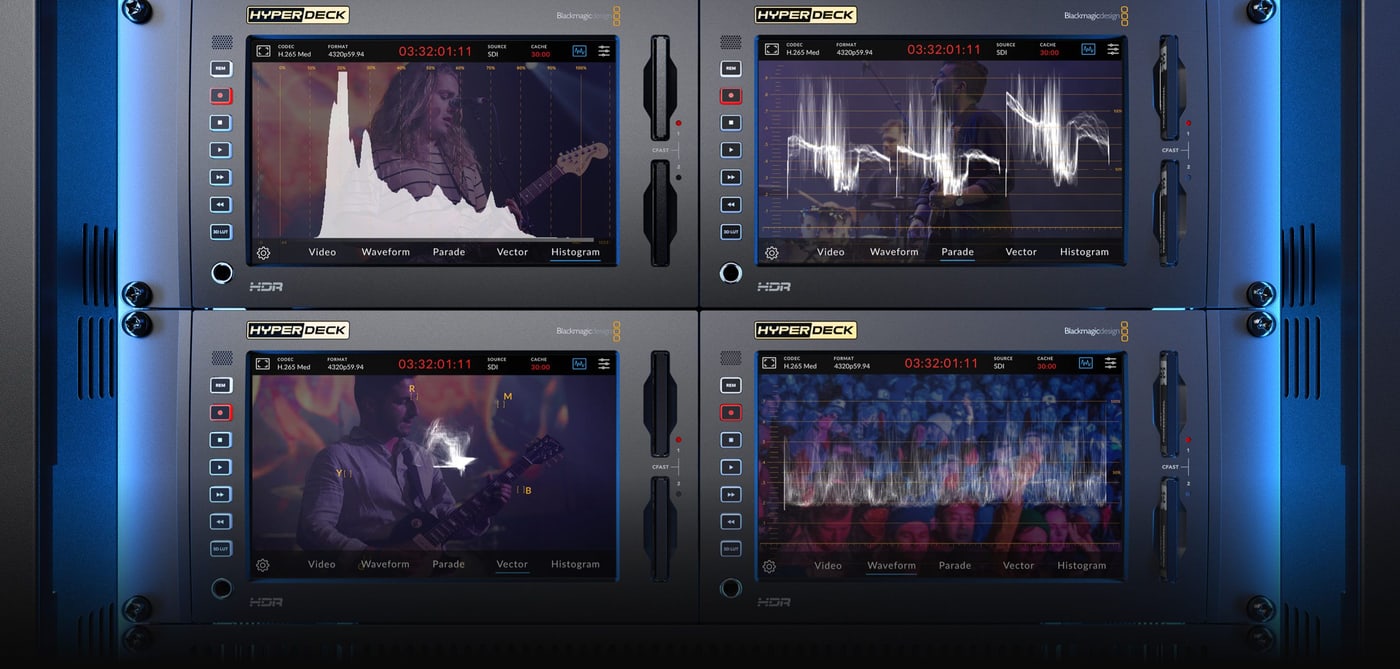

HyperDeck Extreme ofrece una amplia gama de funciones de medición de señal, incluyendo la visualización de la forma de onda, el vectoscopio y los componentes RGB/YUV, que pueden servir para verificar las correcciones de color y la compatibilidad de la grabación con las normas de emisión. Tampoco falta la visualización del histograma para controlar la distribución de los niveles de brillo y los sobreexpuestos o subexpuestos. Las funciones de medición se pueden visualizar directamente en el vídeo monitorizado.



H.265 y ProRes
La grabación y el trabajo con el formato 8K resultan sencillos gracias a la implementación del moderno códec H.265, que ofrece relaciones de compresión de entre 60:1 y 285:1 para minimizar los requisitos de espacio de almacenamiento y las velocidades de transmisión. La grabación en formato H.265 se puede realizar en todos los formatos progresivos 8K, Ultra HD y HD. El modelo HyperDeck Extreme 8K también admite la grabación/reproducción en formatos ProRes 422 HQ, ProRes 422 y ProRes 422 LT, así como la reproducción de material ProRes 4444 (Fill/Key). La grabadora HyperDeck Extreme 8K genera archivos estándar compatibles con la mayoría de los sistemas operativos y aplicaciones. Los soportes pueden formatearse en ExFAT o HFS+.



Grabación de audio

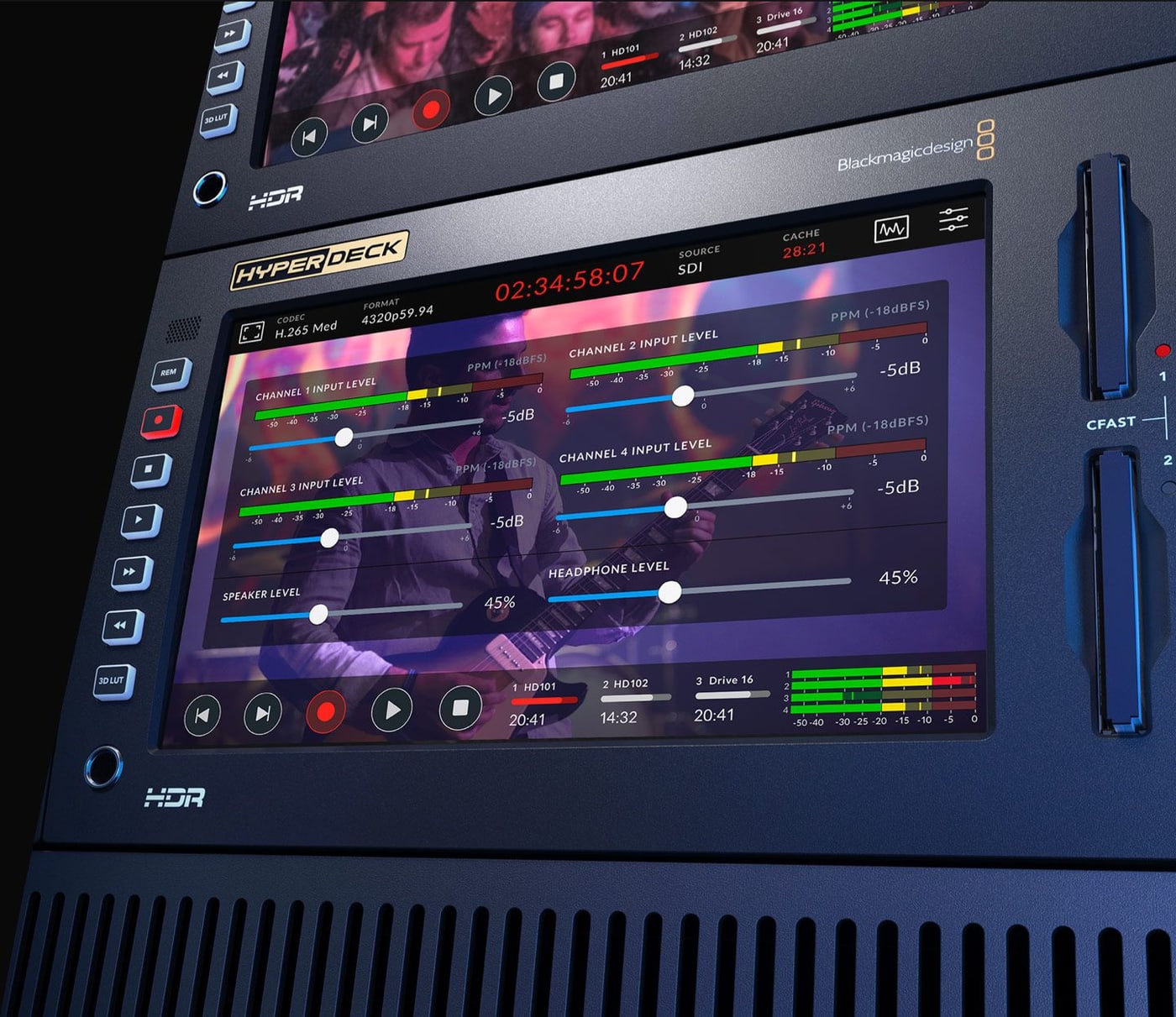

El HyperDeck Extreme 8K HDR admite la grabación desde dispositivos de audio digitales modernos y antiguos. En los formatos SDI, permite grabar 2, 4, 8 o 16 canales de audio en tiempo real. La oferta de interfaces de audio se completa con cuatro entradas analógicas con conectores XLR, por ejemplo, para grabar los cuatro canales de las grabadoras Betacam SP y medir su nivel mediante medidores virtuales con balística VU o PPM. Las pistas de audio de la electrónica de consumo se pueden grabar mediante entradas RCA no balanceadas con nivel de consumo. Por supuesto, todas las entradas presentan un bajo nivel de ruido y distorsión, de conformidad con las normas de radiodifusión.

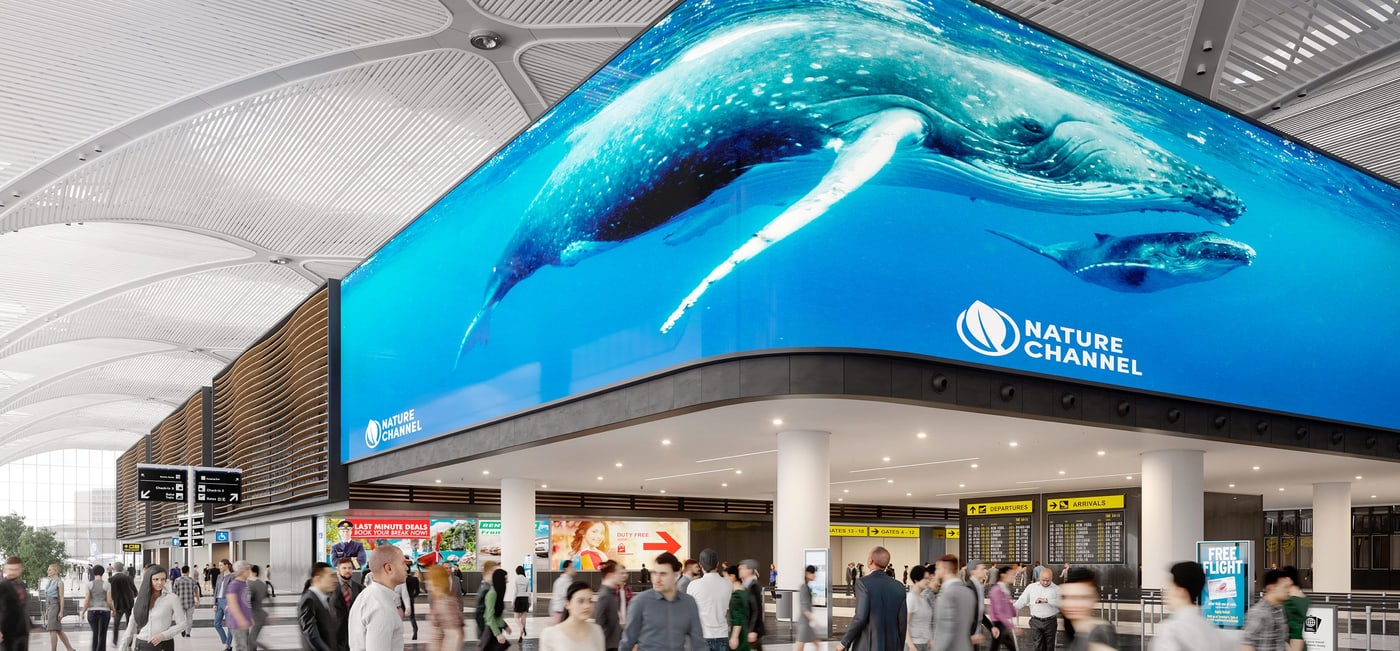

Ethernet 10G
Gracias a la interfaz de red 10G, el HyperDeck Extreme 8K HDR es adecuado también para aplicaciones de señalización digital. El control remoto es posible mediante un sencillo protocolo de texto, y las pruebas de comandos también se pueden realizar a través de la interfaz Telnet. La carga de medios se realiza mediante el protocolo FTP. En combinación con grandes matrices de discos conectadas al puerto USB-C, el HyperDeck Extreme también se puede utilizar como servidor para la captura y gestión de medios o para la reproducción.

Blackmagic Design HyperDeck 8.2 (9/2022)

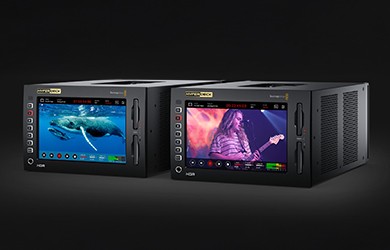

La actualización 8.2 está destinada exclusivamente a los modelos HyperDeck Extreme 4K HDR y HyperDeck Extreme 8K HDR, en los que implementa la grabación en formatos H.264 y DNx, compatibilidad con la grabación de hasta 64 canales de audio PCM o AAC, visualización clara de los metadatos de los archivos, calibración de la pantalla LCD, histograma RGB, compatibilidad con el estándar Network Time Protocol, grabación simultánea desde entradas XLR y RCA, y control remoto a través de la interfaz RS-422 mediante el panel frontal.
