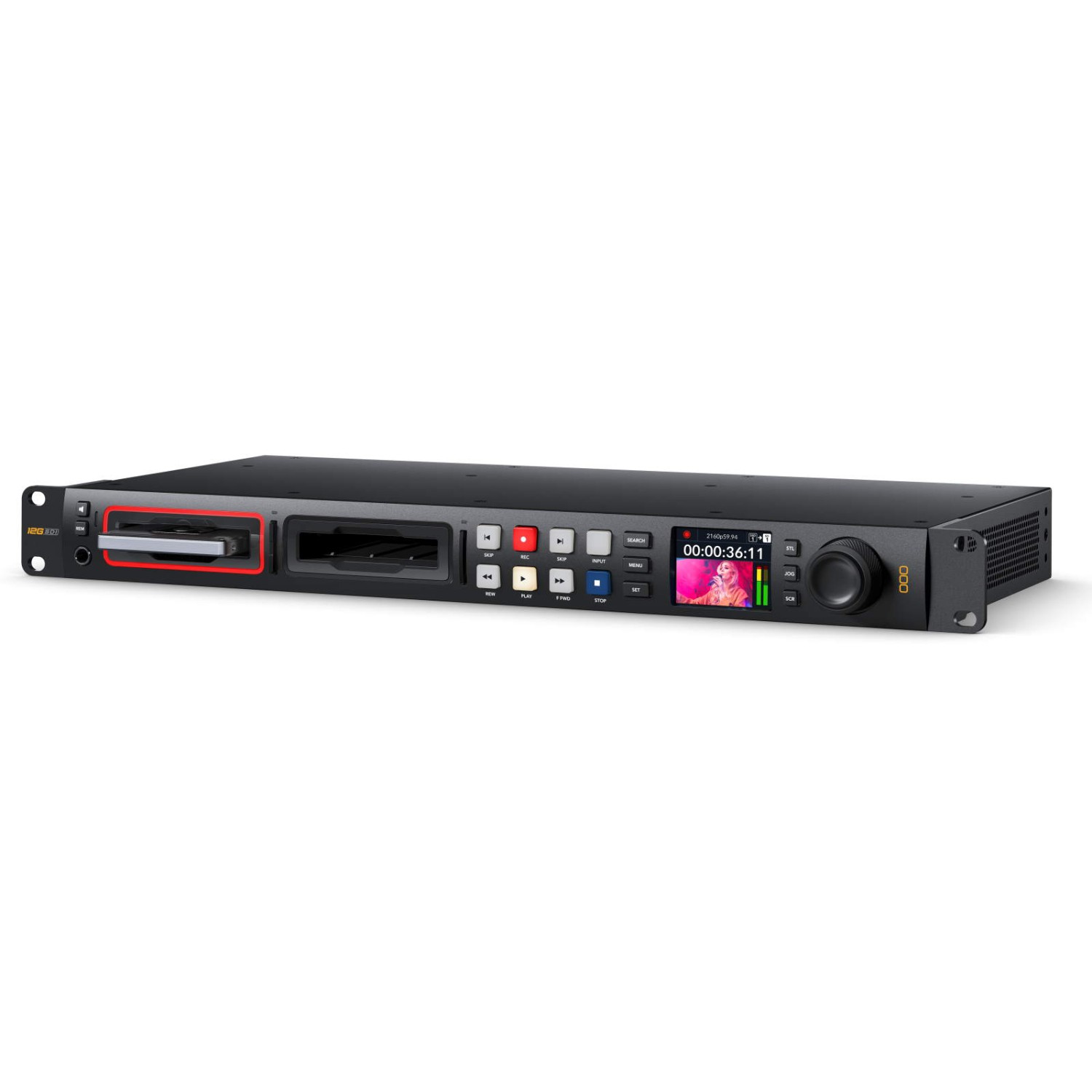

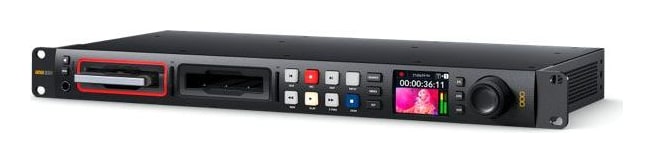

Blackmagic Design HyperDeck Studio 4K Pro

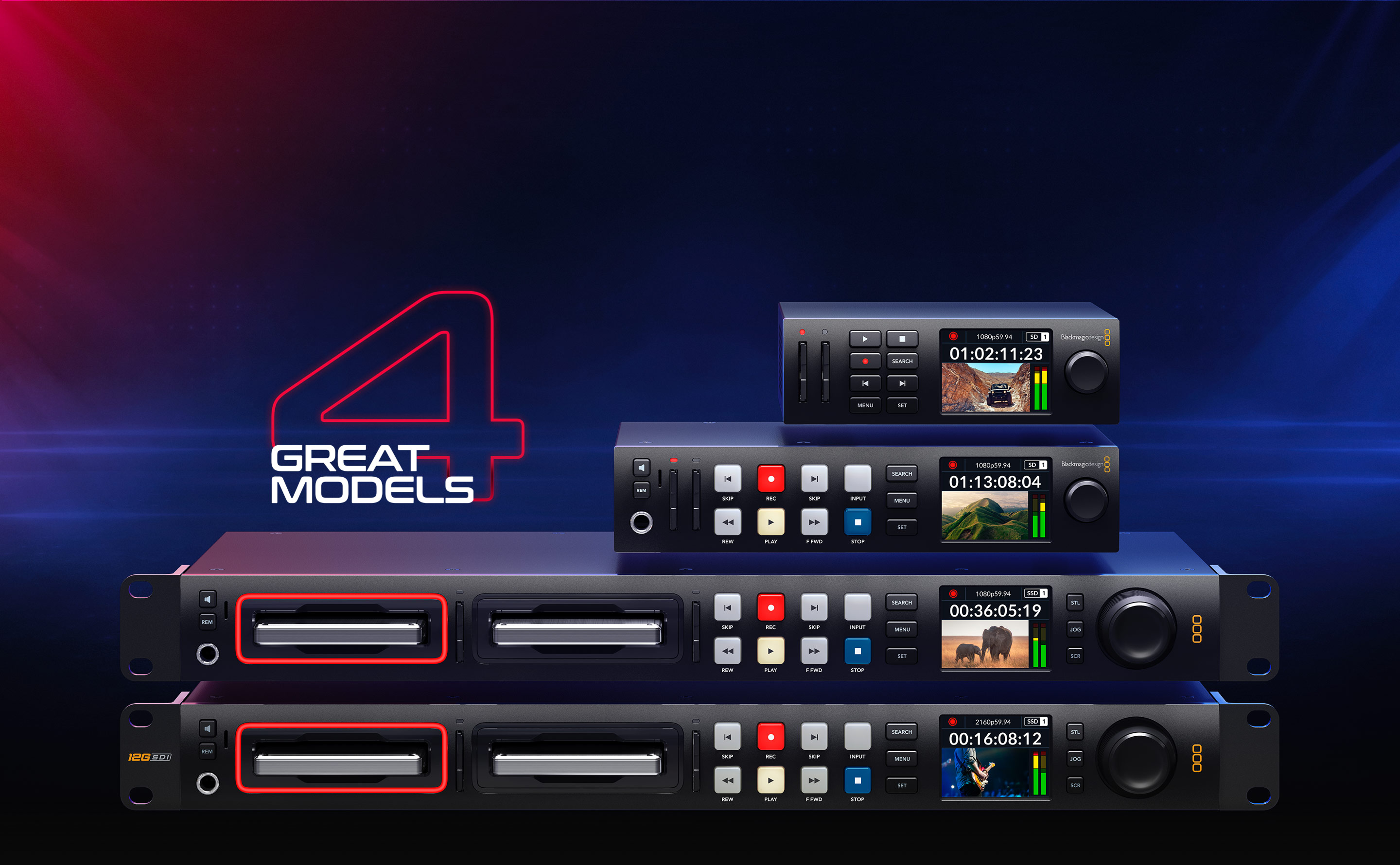

El modelo más potente de la serie HyperDeck Studio graba y reproduce archivos H.264, H.265, ProRes y DNx en todas las normas SD, HD y Ultra HD hasta 2160p60. Ofrece 12G-SDI con salida de bucle, dos salidas 12G-SDI para fill y key en Ultra HD, HDMI 2.0, Ethernet 10G, dos ranuras para SSD de 2,5″ y dos para tarjetas SD, y dos fuentes de alimentación redundantes. Todos los modelos de la serie admiten audio PCM y AAC.

Grabación por 12G-SDI hasta Ultra HD 60p

HyperDeck Studio 4K Pro es el modelo superior de la serie: combina 12G-SDI, HDMI 2.0, H.265 y grabación Ultra HD hasta 2160p60 con Ethernet 10G rápido y cuatro ranuras para soportes.

12G-SDI2160p60H.265Ethernet 10G2× SSD + 2× SD2× fuente de alimentación

Grabación, reproducción y sincronización en uno

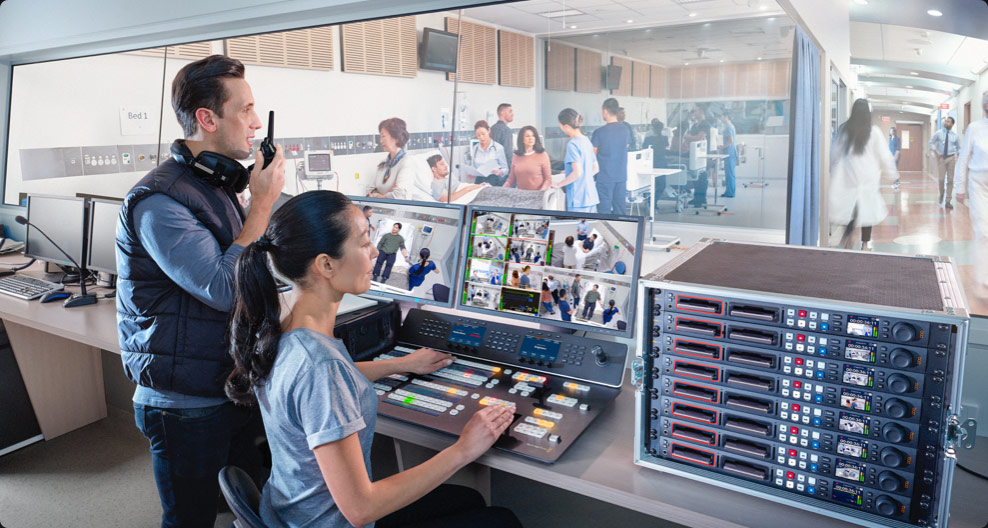

HyperDeck Studio graba másteres de emisión, reproduce clips en el mezclador y, gracias a sus generadores integrados de código de tiempo y señal de referencia, permite montar un rack de varias unidades para la grabación ISO de todas las cámaras.

Códecs de emisión

Los archivos H.264, ProRes y DNx con audio PCM o AAC se abren directamente en el programa de edición, sin conversión.

Dos ranuras para grabación continua

Cuando un soporte se llena, la grabación continúa sin cortes en el otro y el lleno se cambia sobre la marcha.

Generadores de código de tiempo y referencia

Las salidas de código de tiempo y referencia se encadenan a otros grabadores, de modo que varias unidades funcionan sincronizadas.

Control por red y RS-422

Protocolo de texto por Ethernet, transferencia de archivos por FTP y control RS-422 clásico desde la sala de edición o la automatización.

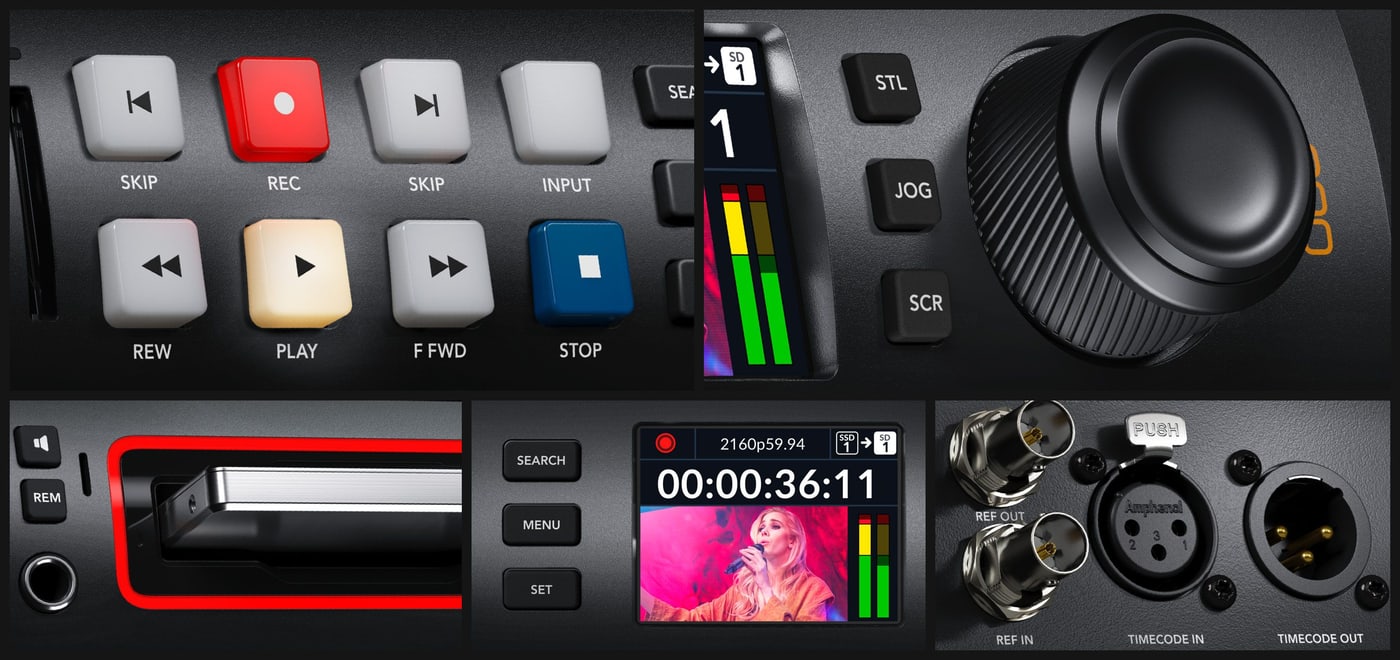

Rueda de búsqueda metálica con embrague

Los modelos Pro tienen una rueda de búsqueda de metal mecanizado con más inercia y superficie de goma. Un embrague electrónico limita el giro en modo shuttle como en un magnetoscopio clásico, y botones dedicados cambian entre los modos jog, shuttle y scroll. Incluyen salida de auriculares y altavoz.

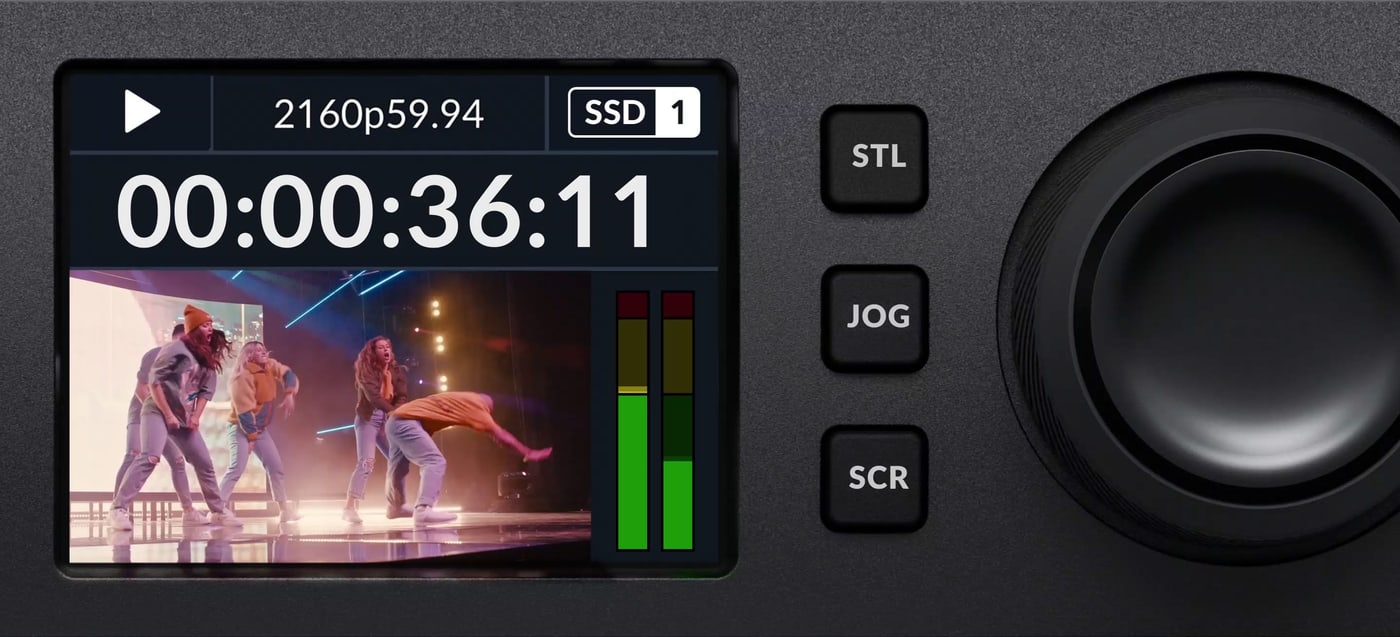

Pantalla de estado en color

La pantalla del panel frontal muestra el código de tiempo, el estado del transporte y una vista previa en color del clip que se graba o reproduce, el estado de cada soporte, la norma de vídeo, la frecuencia de fotogramas y los niveles de audio. Los medidores de audio pueden cambiar entre balística VU y PPM, y los menús admiten modo claro y oscuro.

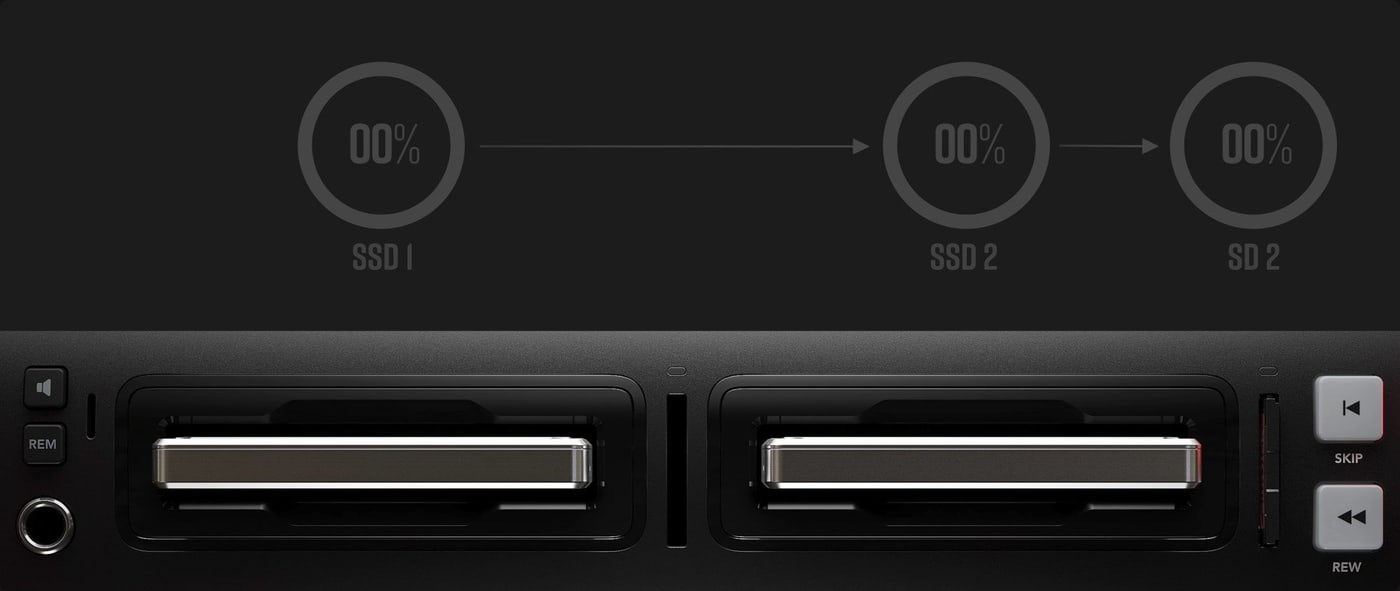

Cuatro ranuras para soportes

Además de dos ranuras para tarjetas SD UHS-I y UHS-II, los modelos Pro tienen dos ranuras para SSD SATA de 2,5″, por lo que trabajan con dos tipos de soportes. Cuando uno se llena, la grabación continúa automáticamente en el siguiente y el lleno se cambia sobre la marcha. Los discos externos se graban por USB-C y los soportes se formatean en ExFAT o HFS+.

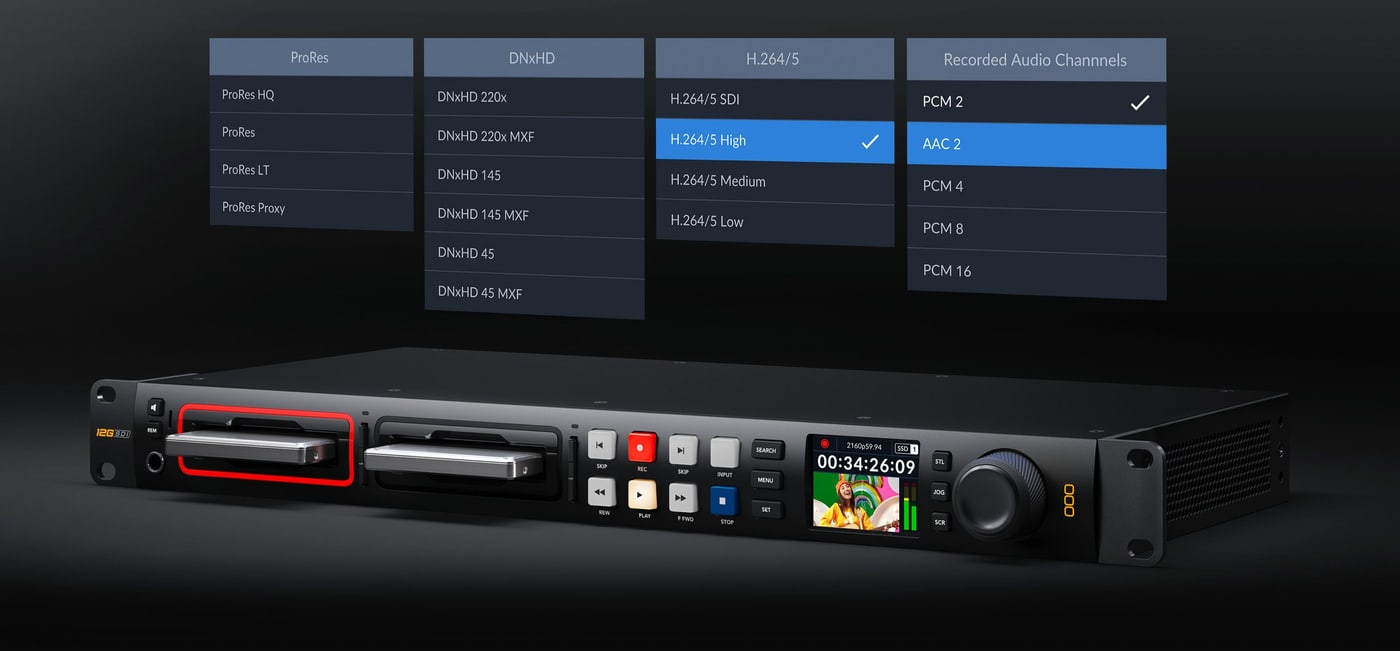

H.265, ProRes y DNx hasta 2160p60

El 4K Pro graba SD y HD en H.264 y Ultra HD en H.265, con compresión de 60:1 a 285:1 y calidad de emisión. ProRes y DNx cambian entre SD, HD y Ultra HD hasta 2160p60, y 2K y 4K DCI se admiten hasta 30p. Una tarjeta de 1 TB admite hasta 58 horas de H.265 en 2160p60.

12G-SDI multivelocidad

Un único conector 12G-SDI trabaja con SD, HD y Ultra HD. La entrada tiene salida de bucle, ambas salidas son 12G-SDI y la salida de monitorización 3G-SDI muestra información de estado. En velocidades 3G-SDI el grabador admite los niveles A y B, y también formatos 1080 PsF.

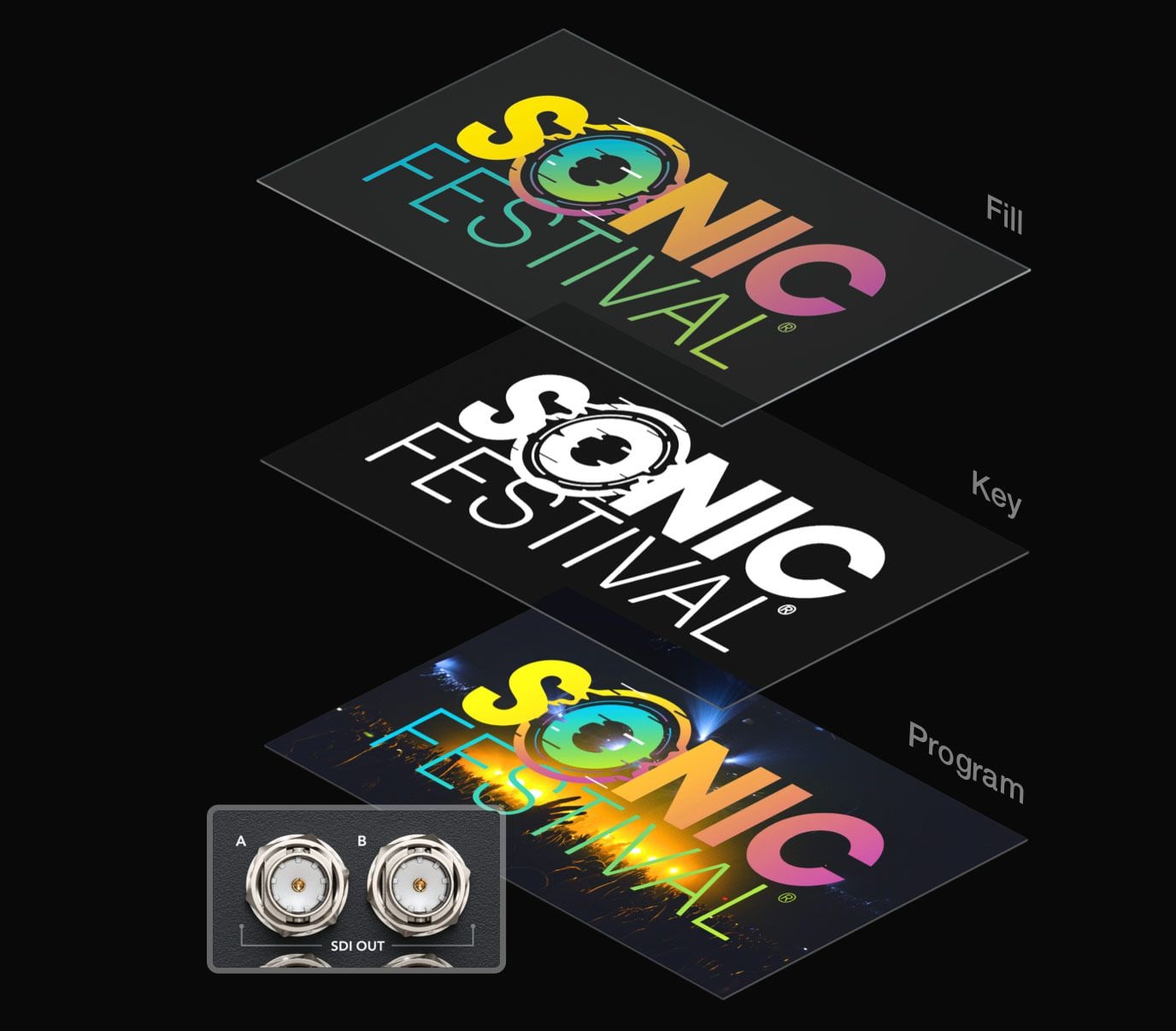

Salidas fill y key para gráficos

Dos salidas SDI reproducen archivos ProRes 4444 enviando el canal alfa como señal key independiente a la segunda salida, de modo que el grabador sirve como reproductor de rótulos animados y cortinillas para incrustar en el mezclador. El 4K Pro reproduce fill y key también en Ultra HD; los mezcladores ATEM inician la reproducción por Ethernet.

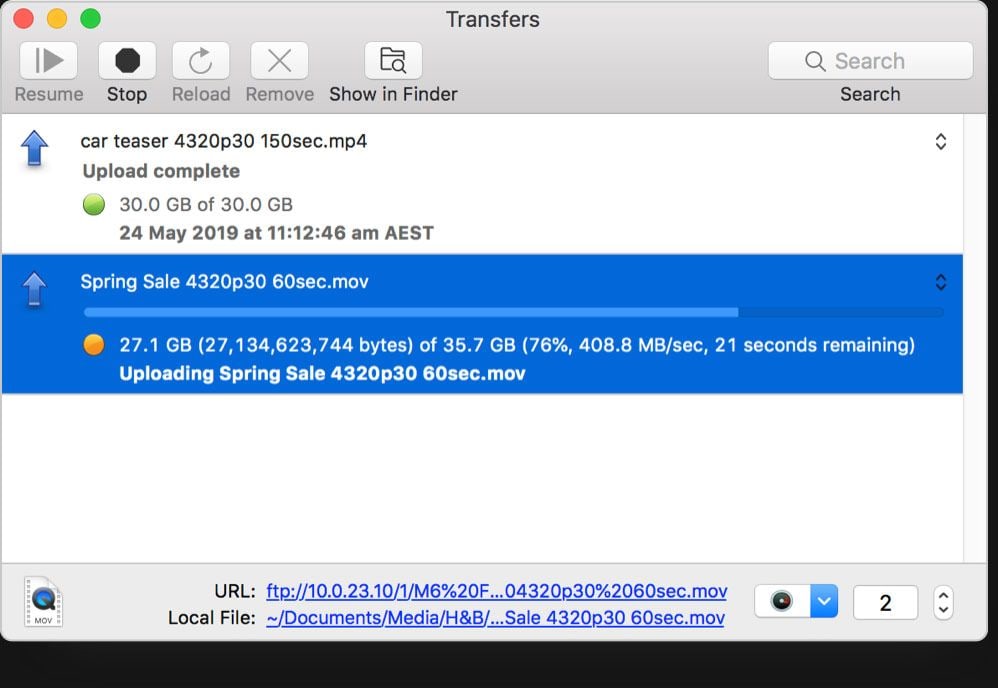

Ethernet 10G y grabación en red

El 4K Pro tiene Ethernet 10G, y las transferencias de archivos son más rápidas que las propias tarjetas SD o unidades SSD; Blackmagic OS mantiene hasta 1,2 GB/s por 10G. Los archivos se cargan por FTP, el grabador se controla por protocolo de texto o RS-422 y puede grabar directamente en almacenamiento en red.

HDR y 3D LUT para la salida de monitorización

Las entradas SDI y HDMI detectan automáticamente la señal HDR y los archivos reciben las marcas HDR correctas según ST2084 (PQ y HLG); la información HDR se incluye también en las salidas SDI. En la salida de monitorización se puede cargar una 3D LUT de 33 puntos para previsualizar un aspecto o convertir la gamma de cine. Desde SDI se graban 2, 4, 8 o 16 canales de audio.

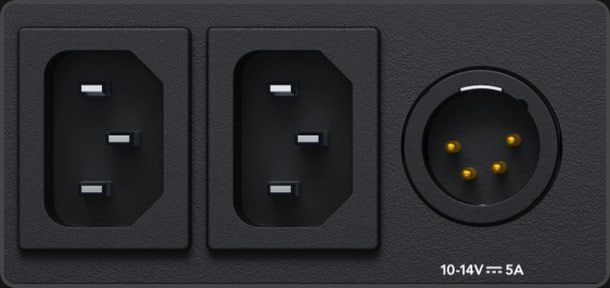

Dos fuentes de alimentación redundantes

El 4K Pro tiene dos fuentes de alimentación internas de 100–240 V CA para redundancia total y, además, una entrada de 12 V CC con conector XLR de 4 pines para alimentación por batería. Las cuatro ranuras para soportes cubren también el fallo de una ranura, de modo que el grabador sigue en el aire.

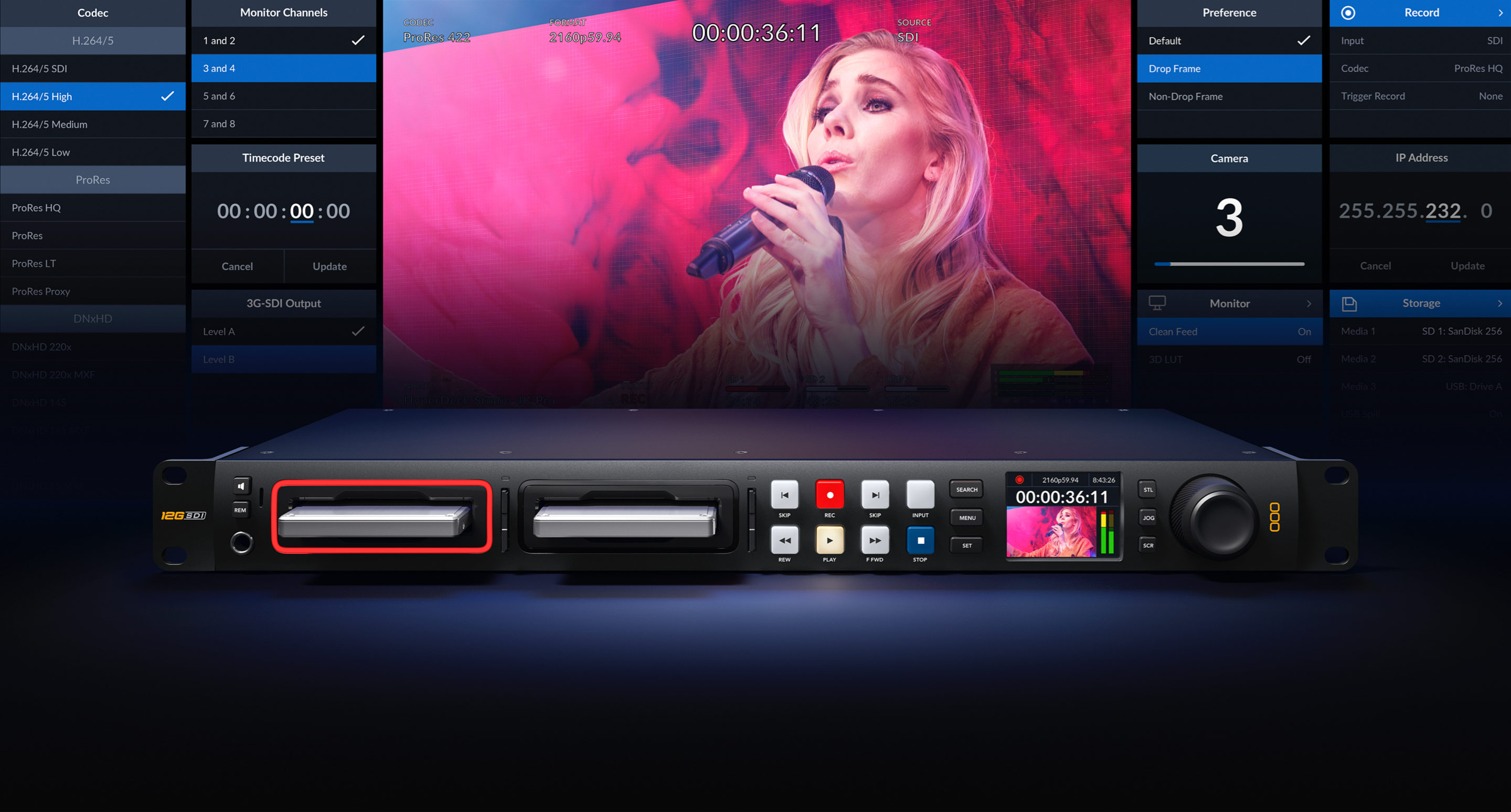

Blackmagic OS

El sistema operativo Blackmagic OS gestiona todas las funciones del grabador: encendido instantáneo, vista previa con código de tiempo y medidores de audio, salida de monitorización con información superpuesta, menús, red rápida, gestión de varios discos y 3D LUT. Los menús están traducidos a 13 idiomas y admiten modo claro y oscuro.

Conexiones y controles

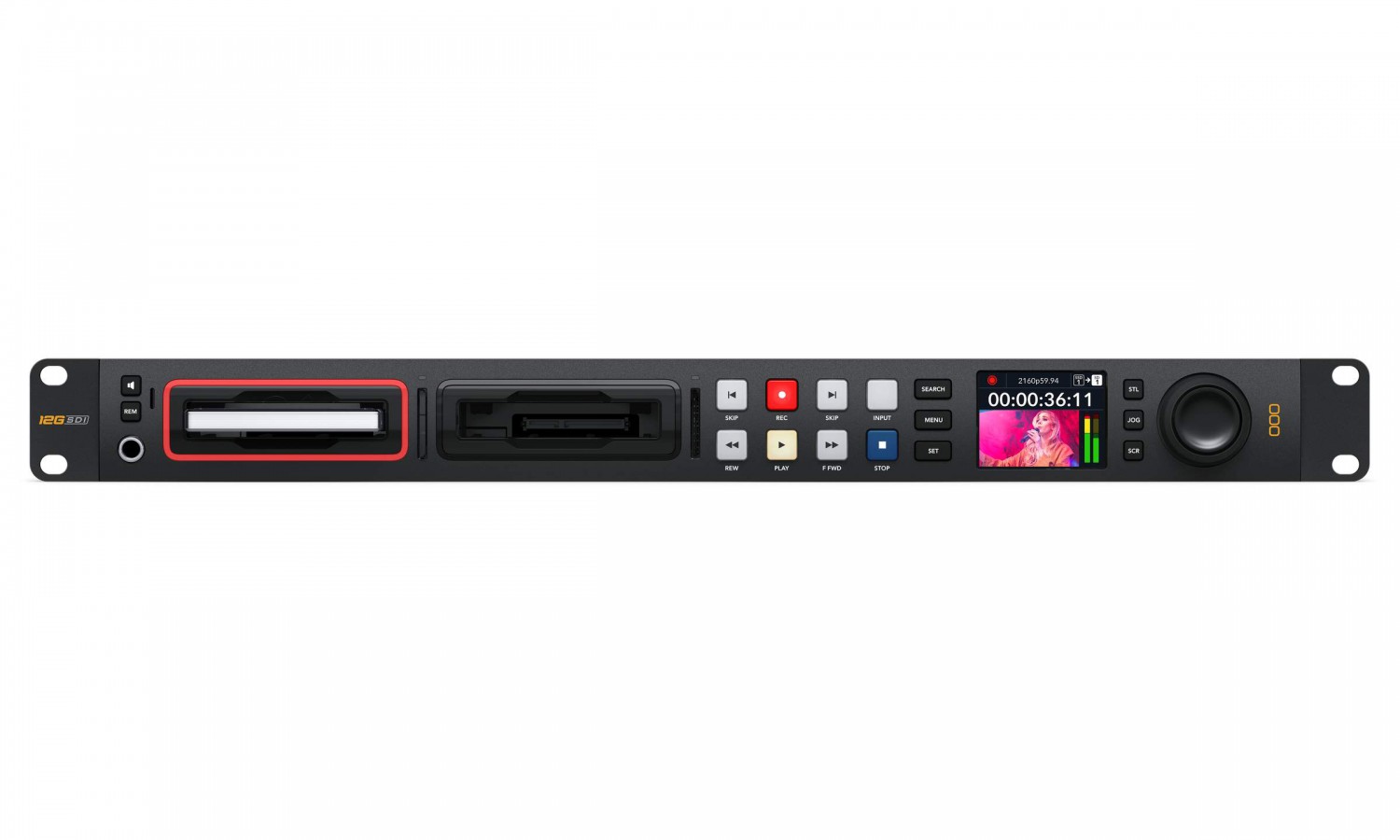

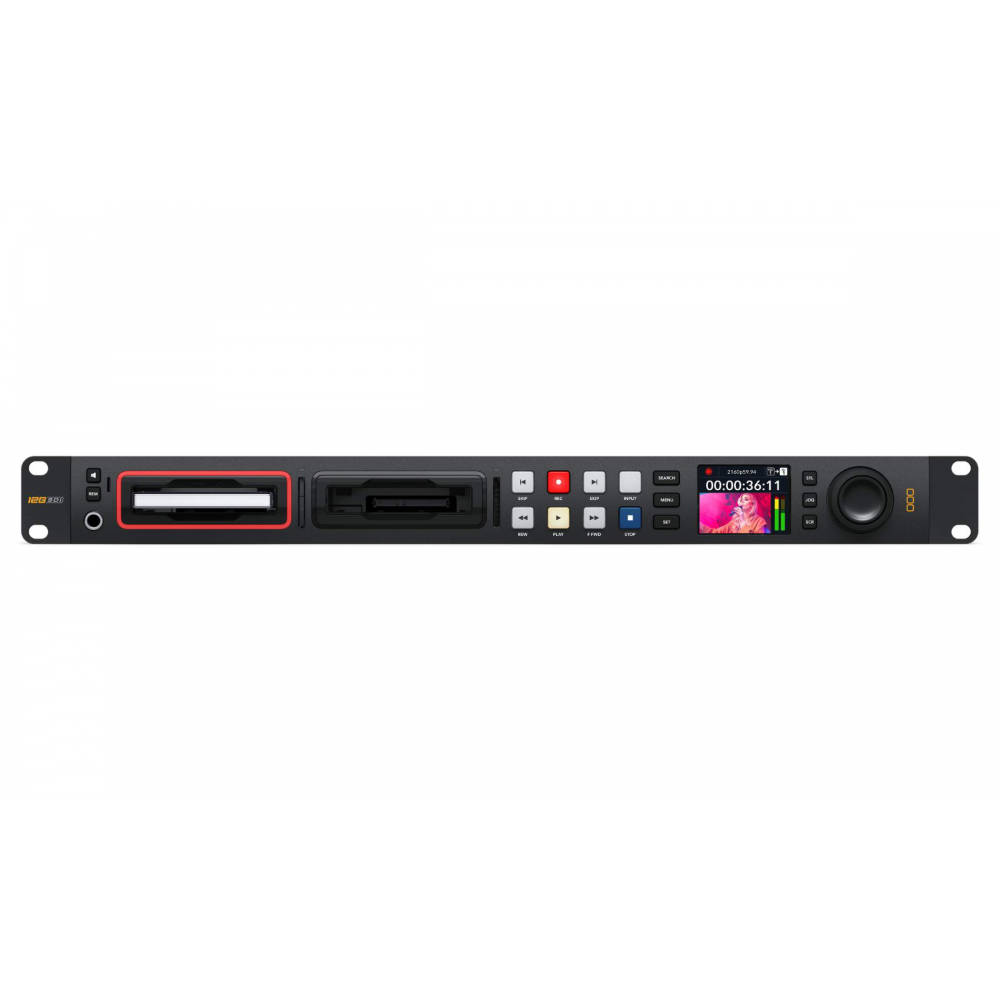

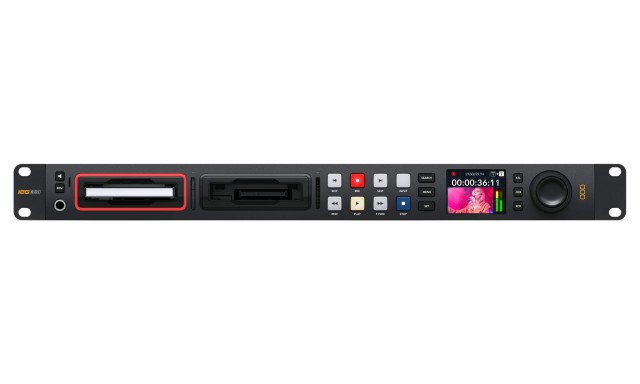

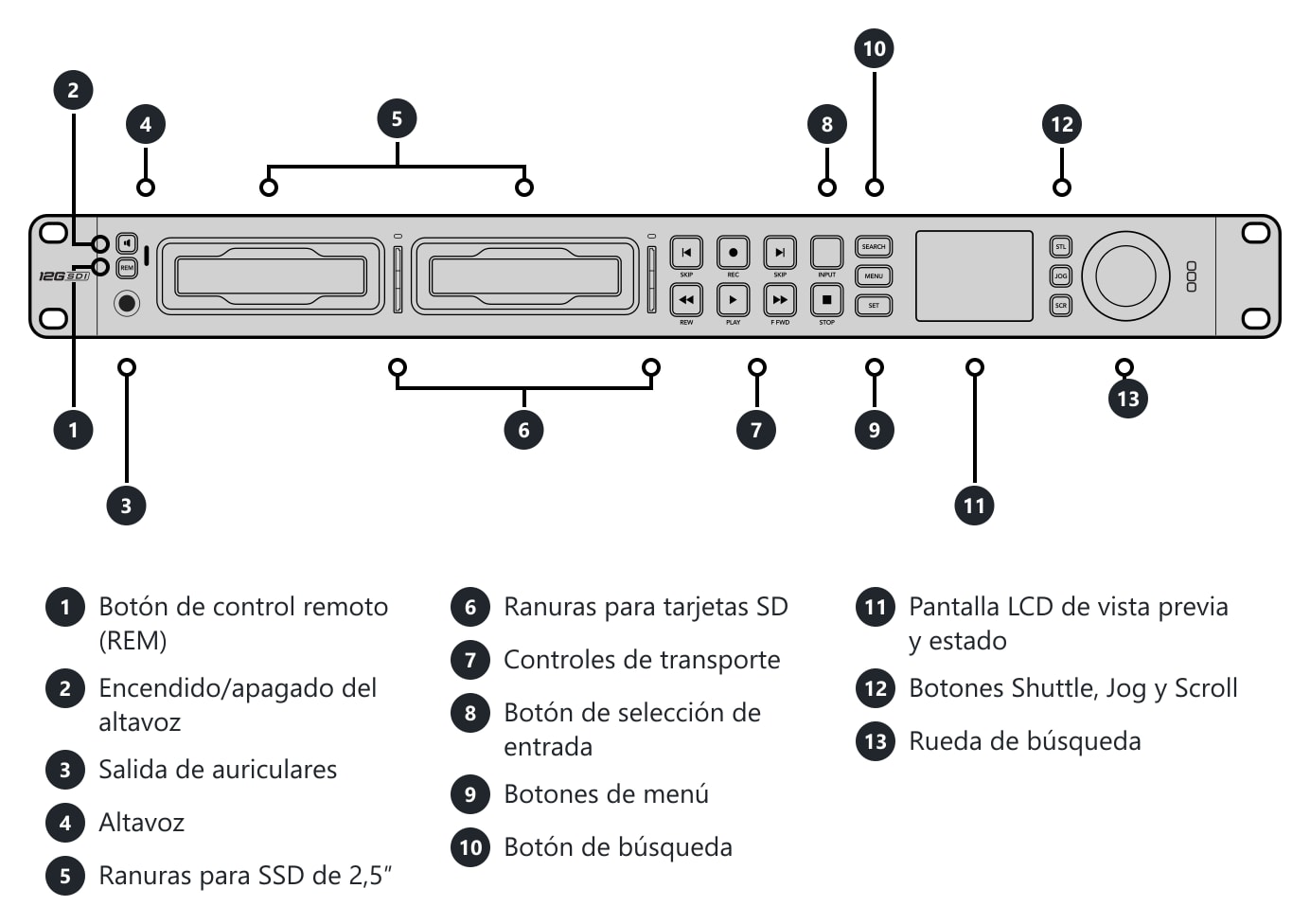

En el panel frontal se encuentran el encendido/apagado del altavoz, el botón de control remoto, la salida de auriculares, el altavoz, dos ranuras para SSD de 2,5″, dos ranuras para tarjetas SD, controles de transporte, botones de entrada, menú y búsqueda, una pantalla de 2,2″, botones Shuttle, Jog y Scroll y una rueda de búsqueda.

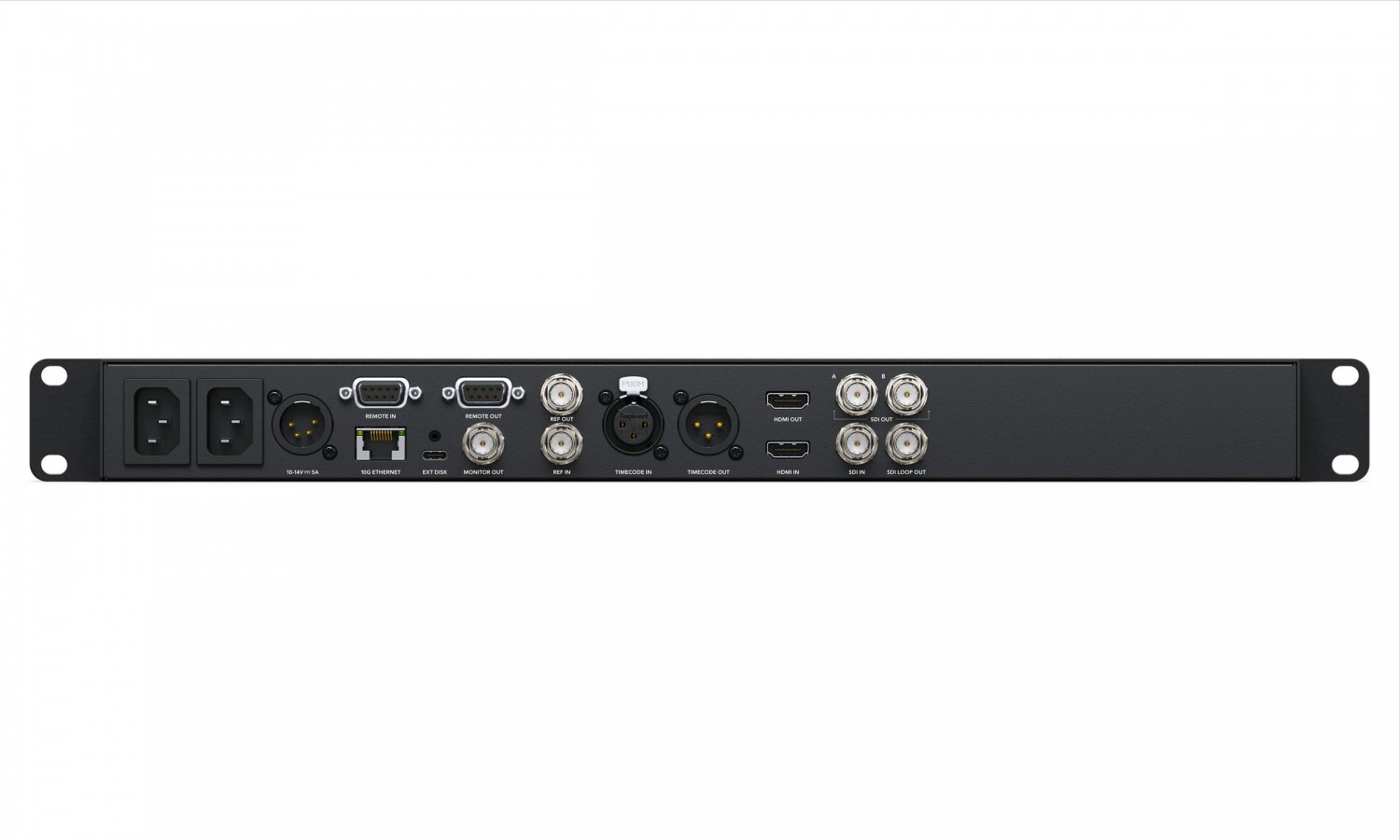

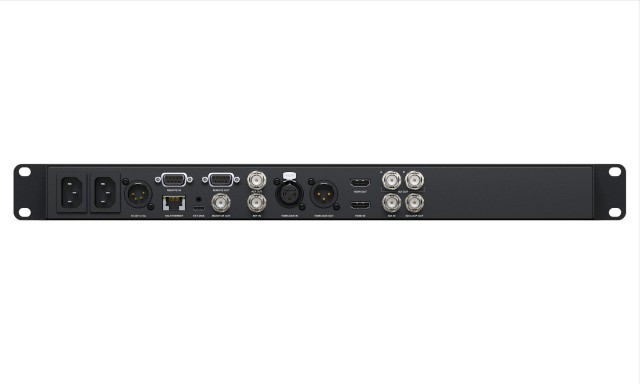

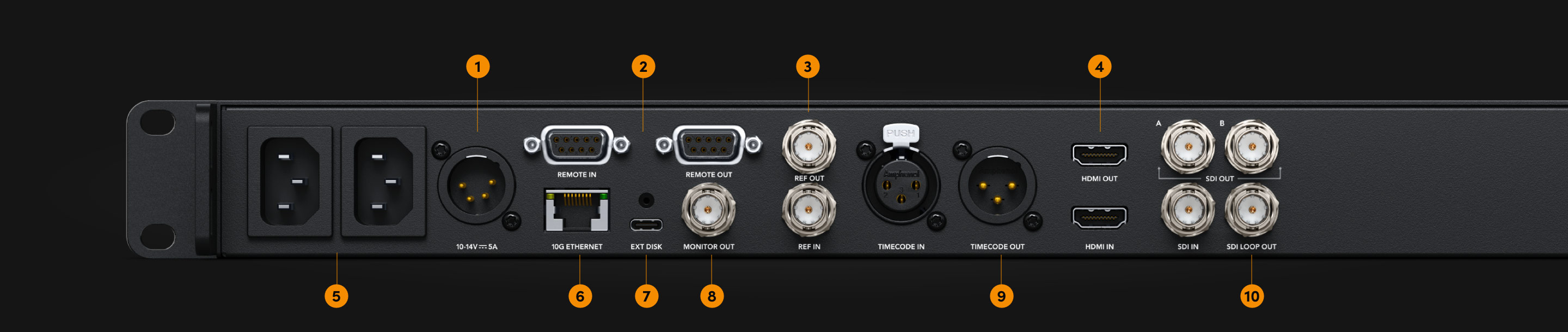

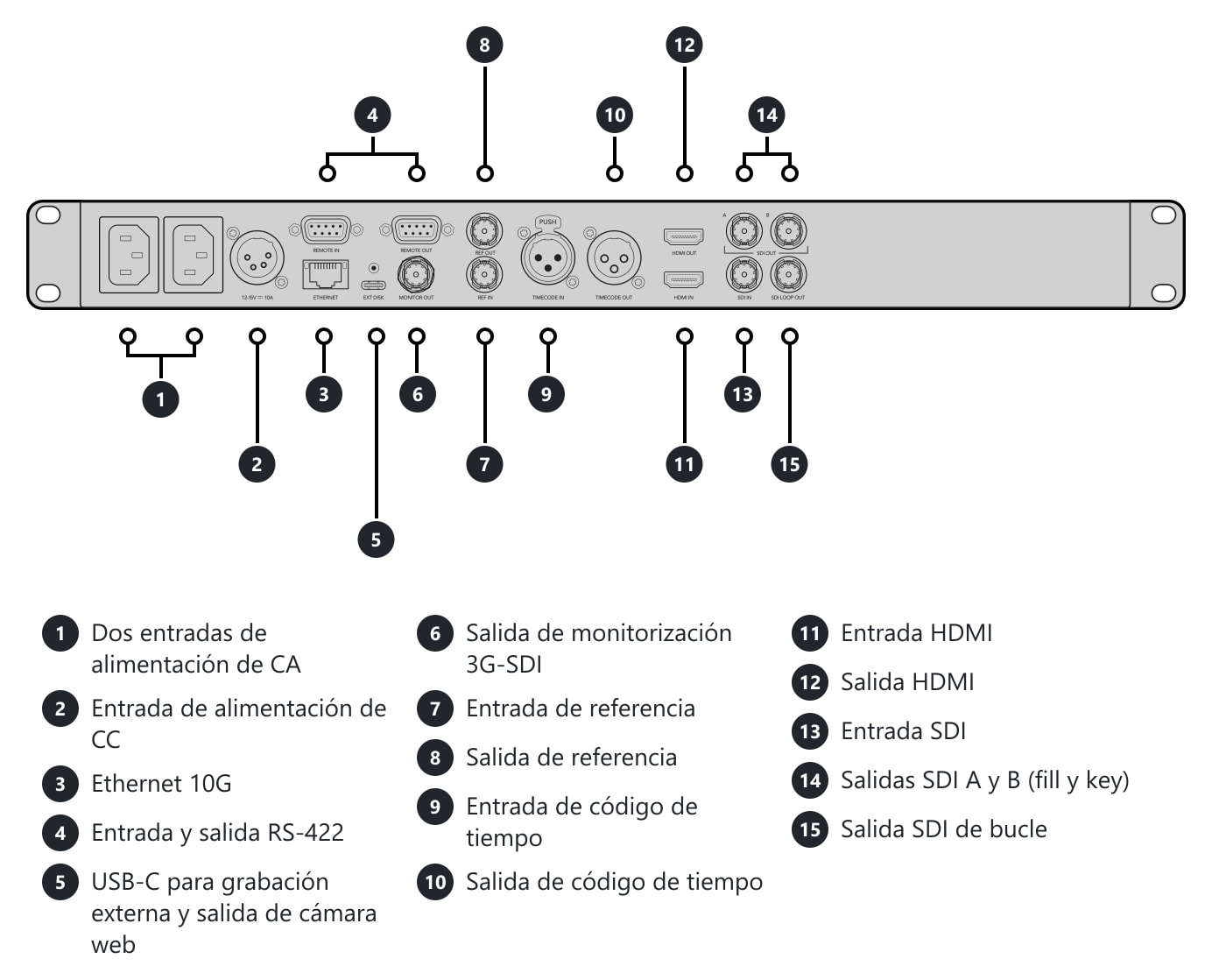

En el panel trasero hay dos entradas de alimentación de CA, una entrada de alimentación de CC, Ethernet 10G, entrada y salida RS-422, USB-C para grabación externa y salida de cámara web, salida de monitorización 3G-SDI, entrada y salida de referencia, entrada y salida XLR de código de tiempo, entrada y salida HDMI, y una entrada, dos salidas y una salida de bucle 12G-SDI.

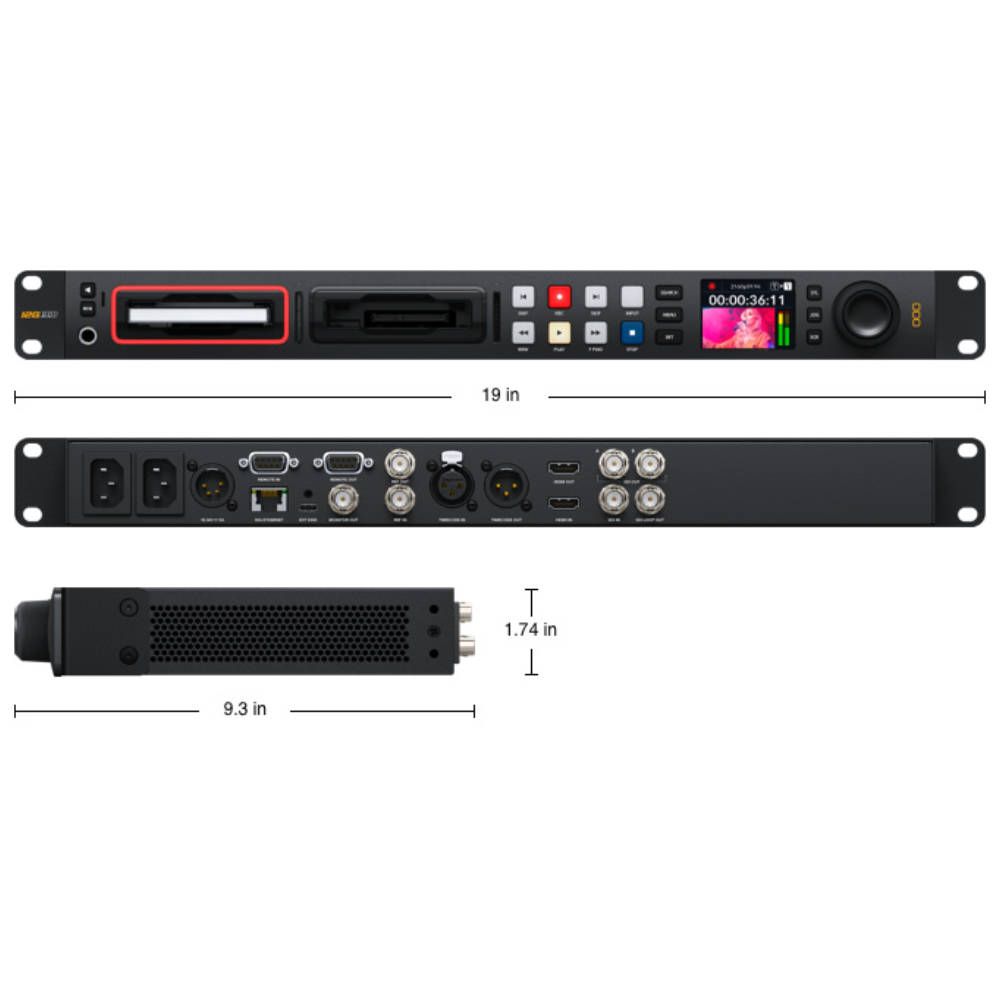

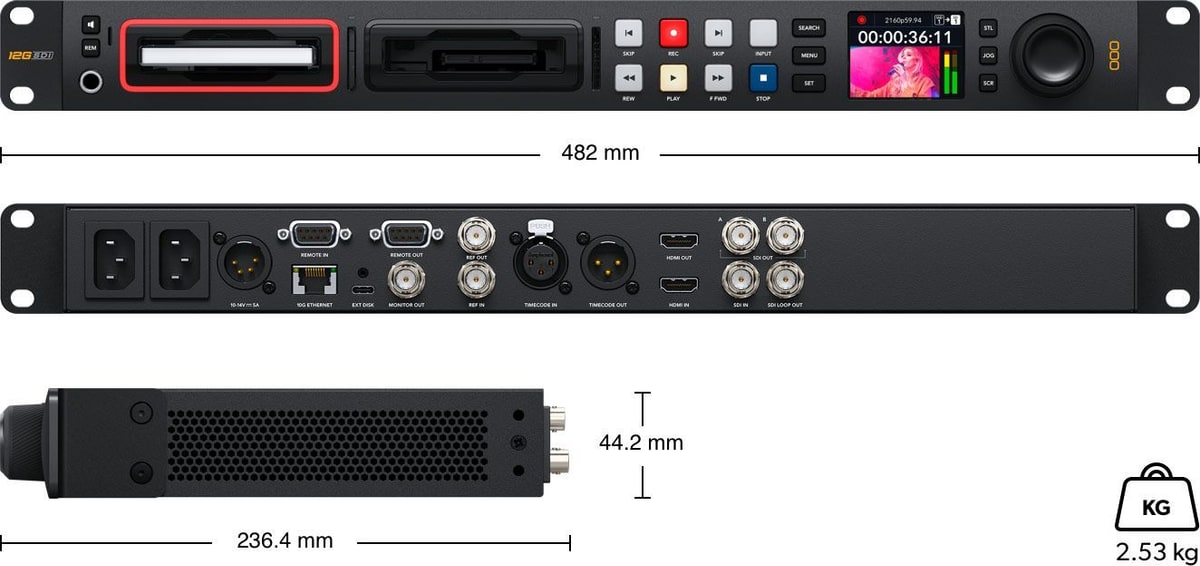

Dimensiones y peso

482 × 236,4 × 44,2 mm, peso 2,53 kg.
