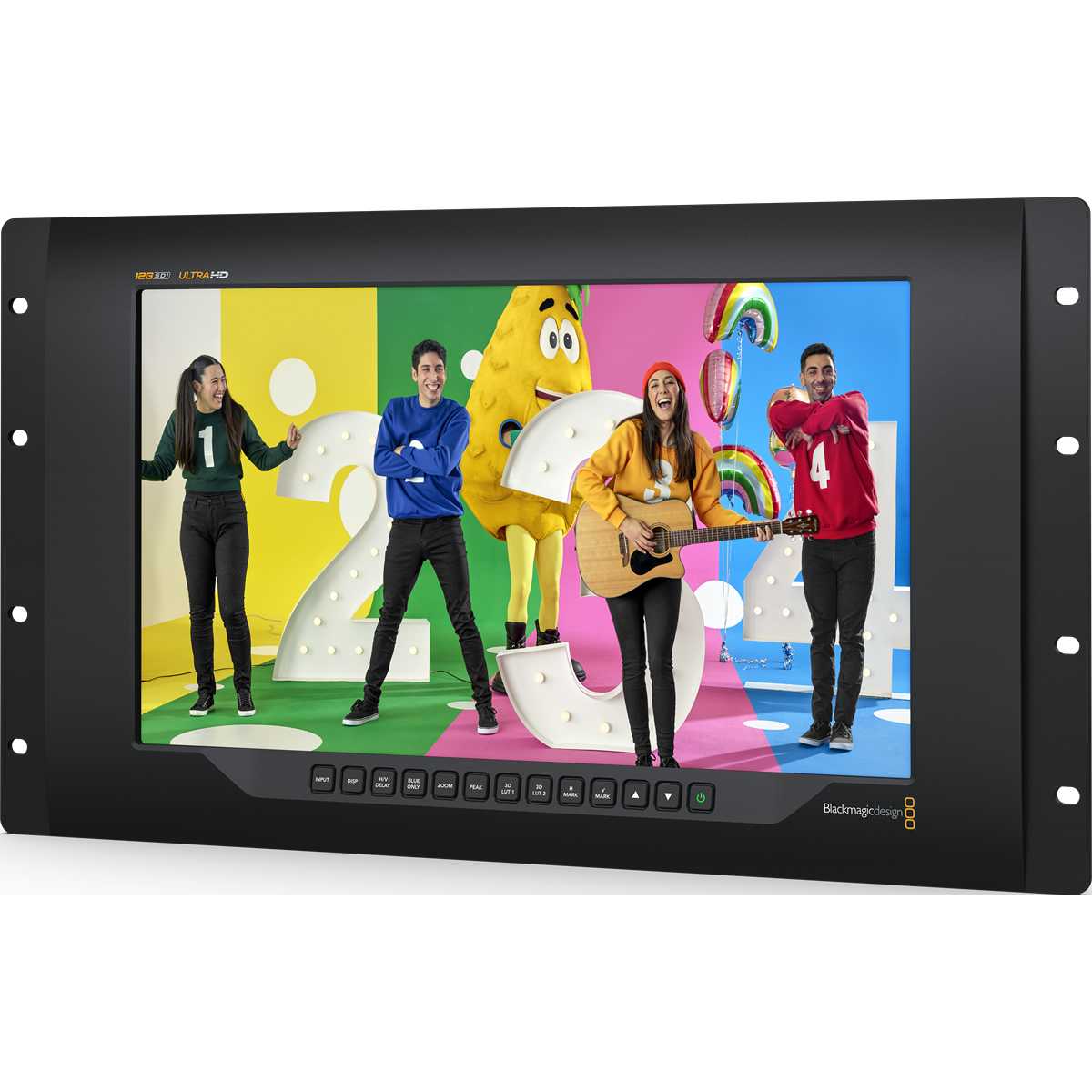

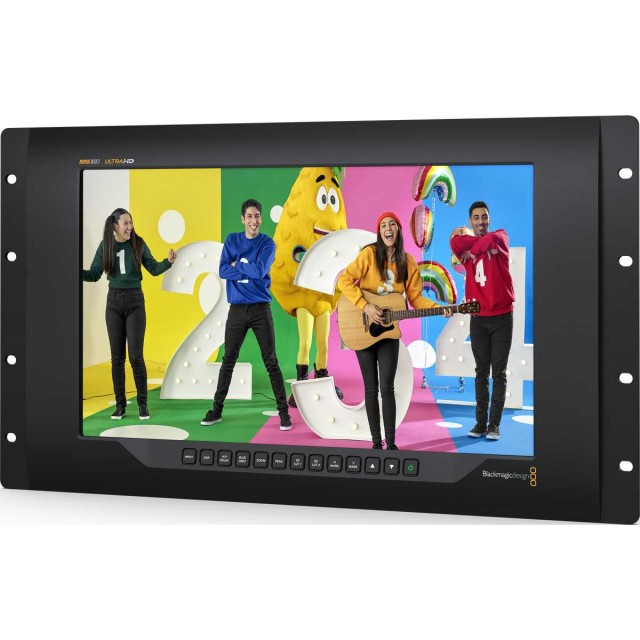

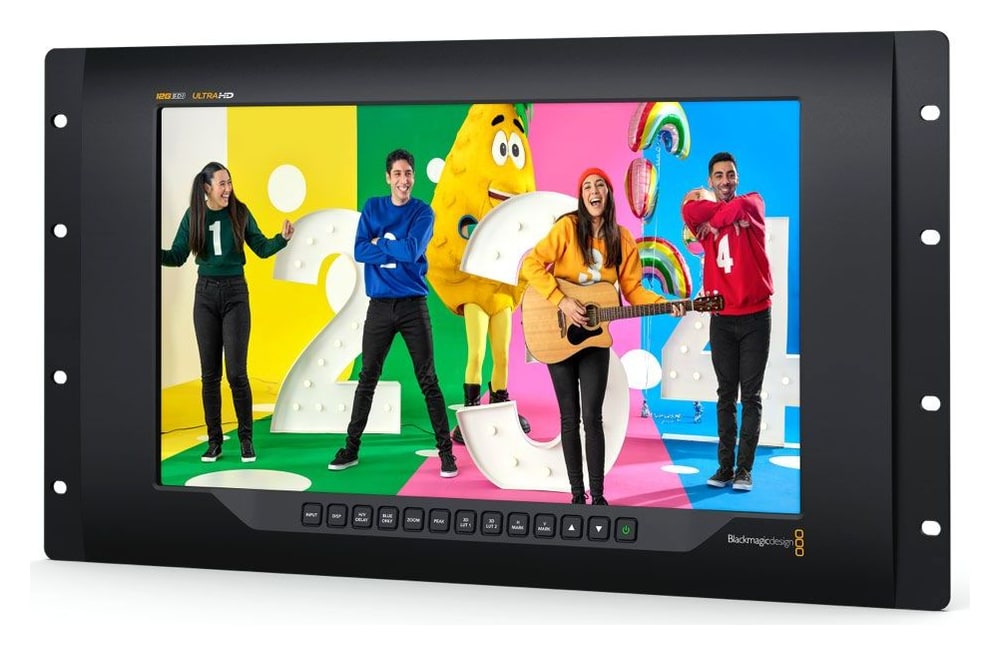

Blackmagic Design SmartView 4K G3

Blackmagic Design SmartView 4K G3 es un monitor broadcast Ultra HD con entradas 12G-SDI y SMPTE-2110 IP. El monitor para rack se conecta directamente a sistemas de emisión IP y a equipos profesionales 12G-SDI hasta 2160p60, por lo que resulta adecuado para broadcast y producción en directo. Ofrece 3D LUT, realce de enfoque (focus peaking), retardo H/V, visualización solo del canal azul, guías de encuadre y visualización del área segura.

Monitorización Ultra HD para SDI e IP

SmartView 4K G3 conecta equipos 12G-SDI e instalaciones SMPTE-2110 IP hasta 2160p60. Aporta al rack de 19″ visualización Ultra HD completa, 3D LUT y herramientas prácticas para un enfoque y un encuadre precisos.

15,6″ Ultra HD2× 12G-SDISMPTE-2110 IP2160p603D LUTCA + 12 V CC

Monitorización SDI allí donde la necesite

Los monitores SmartView se montan en racks, unidades móviles y maletas de transporte, cambian automáticamente el formato de entrada y todos se pueden configurar desde un solo ordenador por Ethernet.

Resolución Ultra HD completa

El panel de 3840 × 2160 muestra cada píxel de la imagen Ultra HD hasta 2160p60, sin sobrebarrido hasta los bordes.

3D LUT para previsualización

Las 3D LUT cargadas convierten una señal log o HDR a la visualización correcta o aportan un look creativo.

Herramientas de enfoque y encuadre

Realce de enfoque, zoom, guías de encuadre, retardo H/V y visualización solo del canal azul en botones propios.

CA y 12 V CC

Fuente de alimentación interna de 100–240 V CA y entrada de 12 V CC para batería o alimentación de reserva.

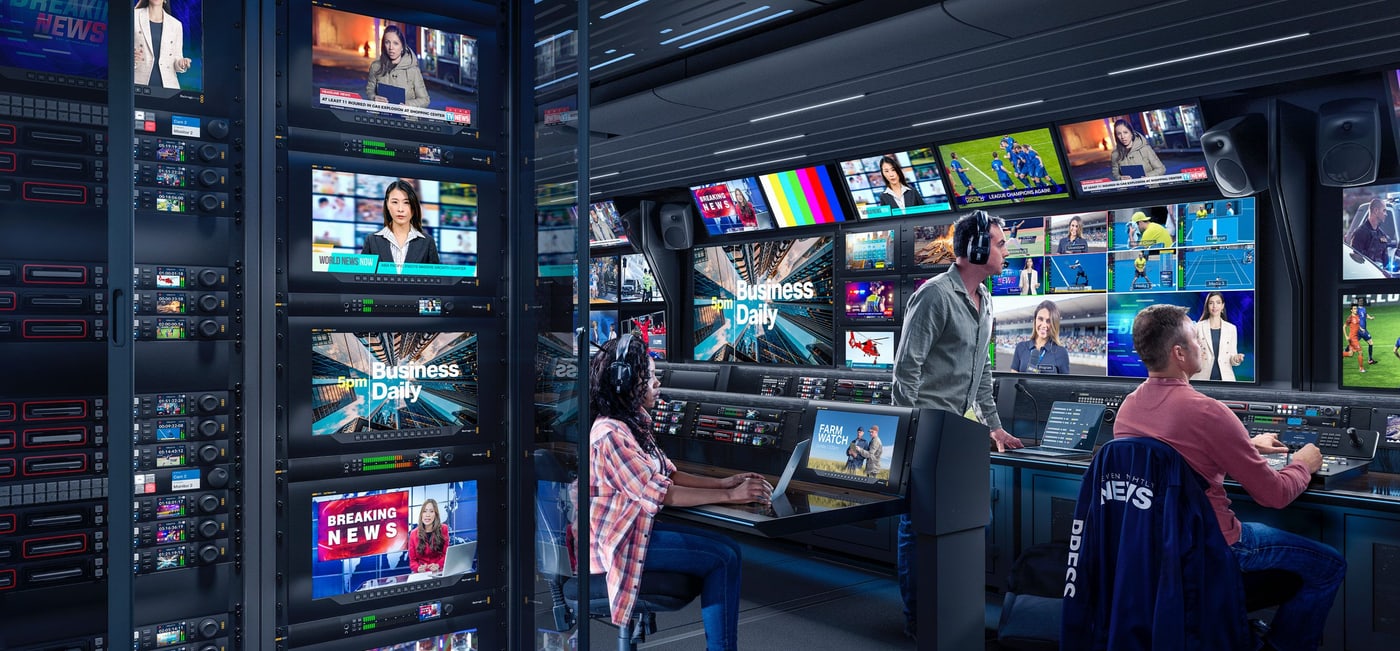

IP, SDI y monitorización en un monitor para rack

SmartView 4K G3 integra conexiones SMPTE-2110 IP ópticas y de cobre, por lo que se conecta directamente a sistemas de vídeo IP. Dos entradas 12G-SDI admiten una amplia gama de equipos profesionales, y la entrada 12G-SDI o 2110 seleccionada puede enviarse a la salida de bucle 12G-SDI. Entre SDI e IP se cambia con un solo botón.

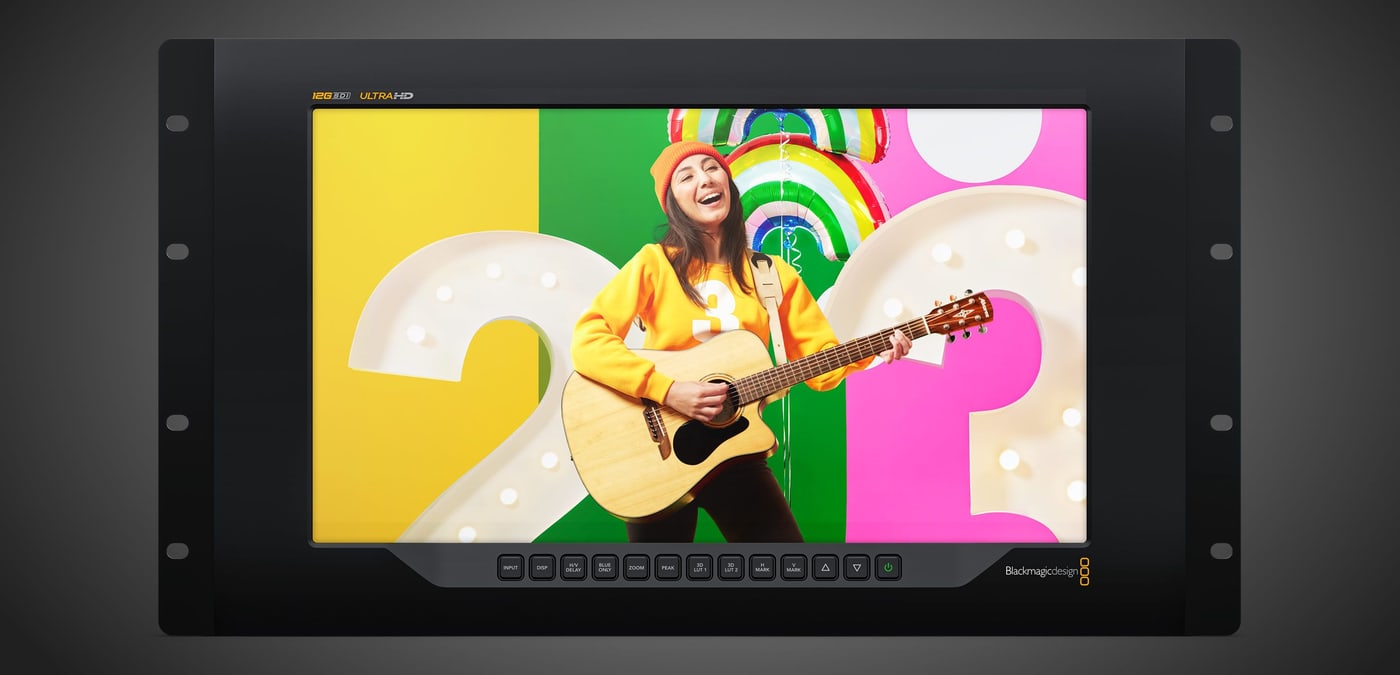

Panel Ultra HD sin sobrebarrido

El LCD de resolución Ultra HD completa muestra cada píxel de la imagen de entrada. En broadcast se engancha rápidamente a una nueva fuente incluso con cambios frecuentes del router y, a diferencia de un televisor, no aplica sobrebarrido, por lo que se ven todos los píxeles hasta el borde. Los botones de control bajo el panel están ligeramente inclinados, así que no es necesario tocar la pantalla.

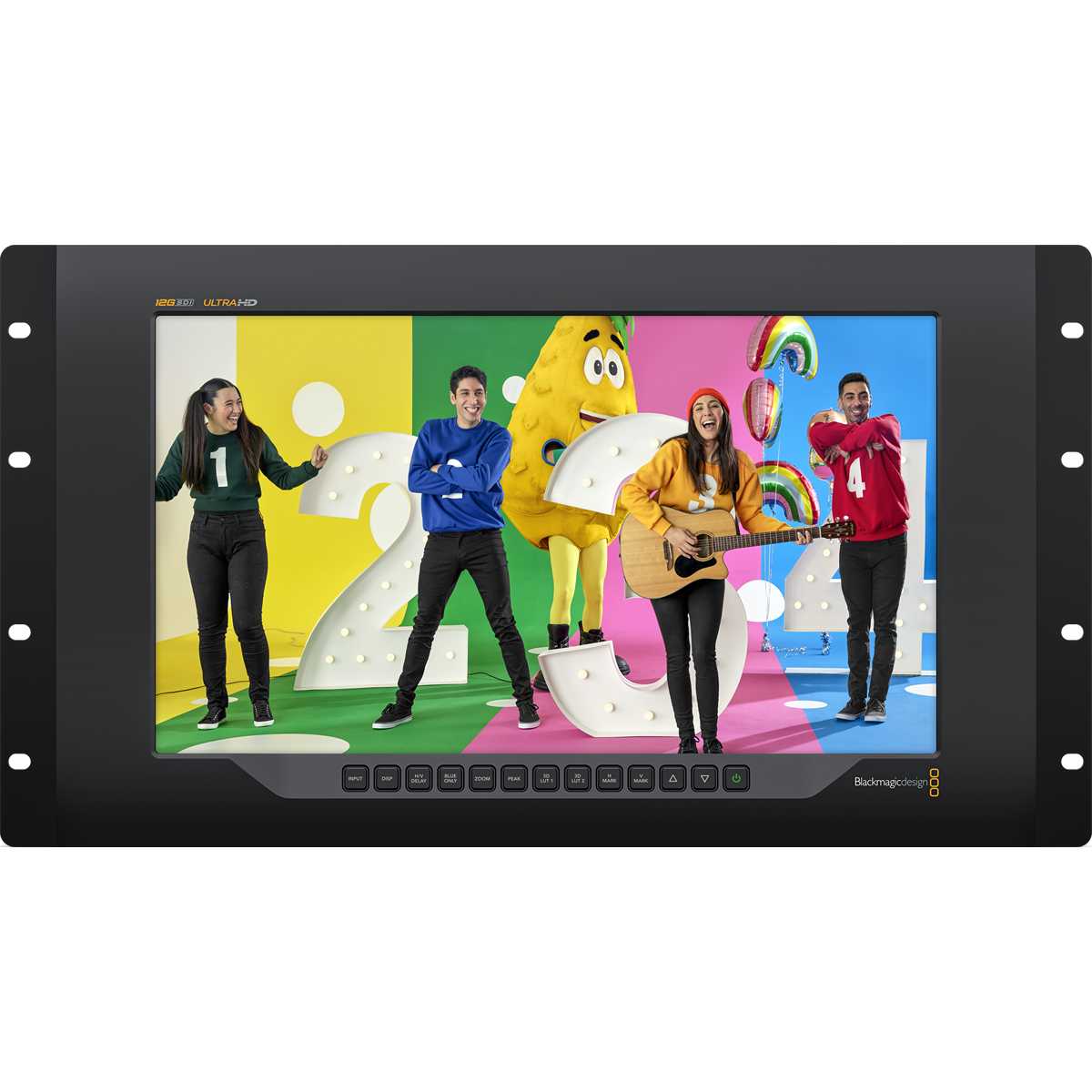

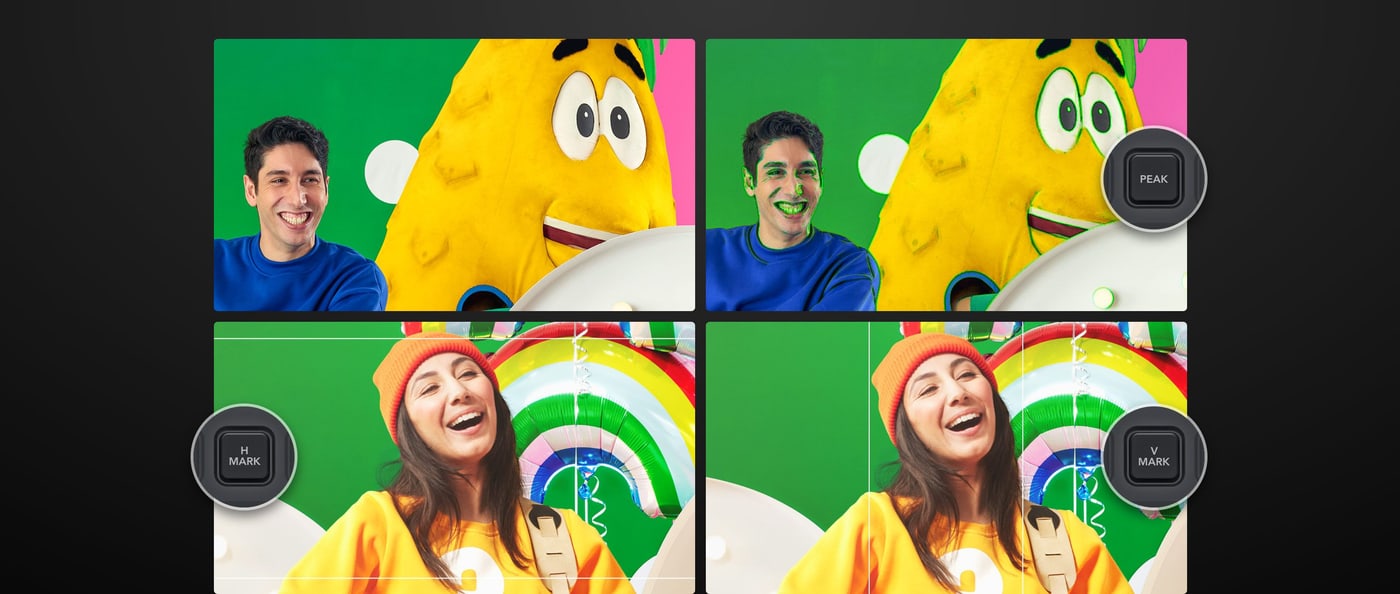

Control de imagen desde el panel frontal

Botones dedicados dan acceso a la selección de entrada, el brillo, el retardo H/V, la visualización solo del canal azul y el zoom. Las superposiciones incluyen área segura de imagen y de títulos, cuatro guías de encuadre independientes (dos verticales y dos horizontales) y realce de enfoque con botón propio, una ayuda al trabajar con cámaras y al comprobar la relación de aspecto.

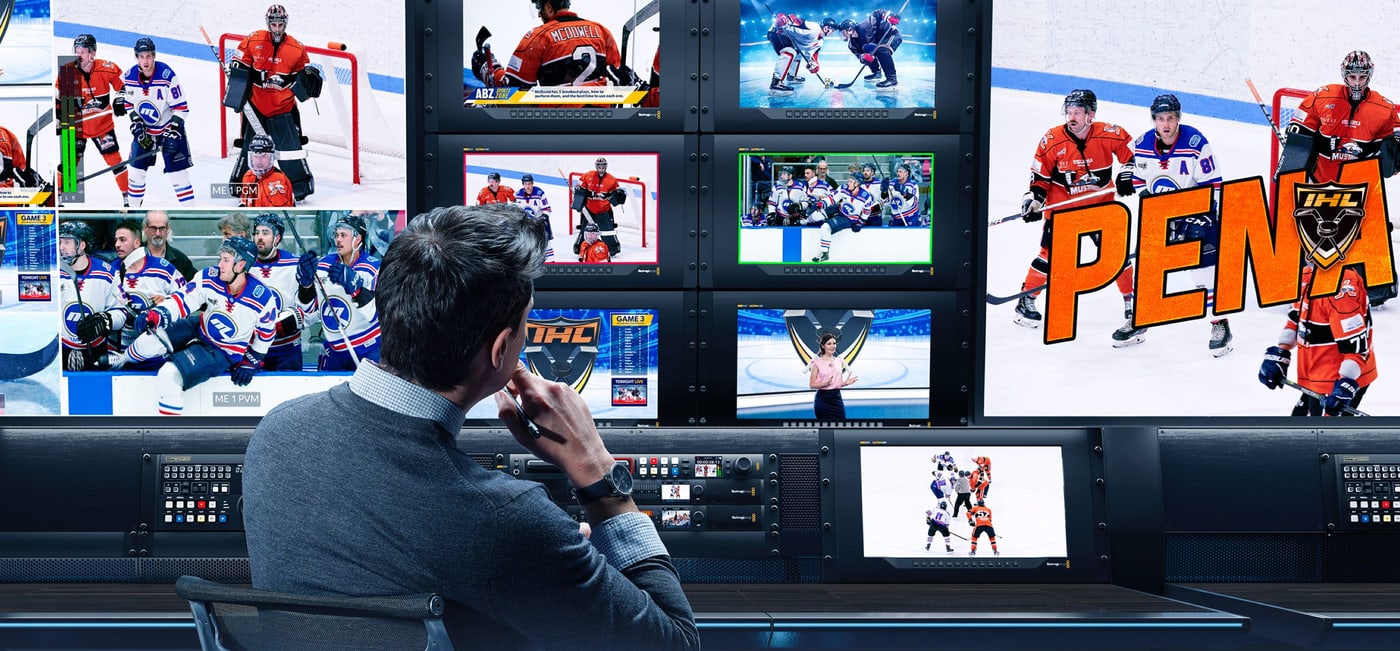

Borde tally para el estado de emisión

SmartView 4K G3 admite el Blackmagic SDI Tally Protocol e ilumina un borde alrededor de la imagen: rojo para emisión, verde para previo. Con los mezcladores ATEM basta un solo cable BNC para imagen y tally. También dispone de una entrada tally con conector D-Sub de 9 pines.

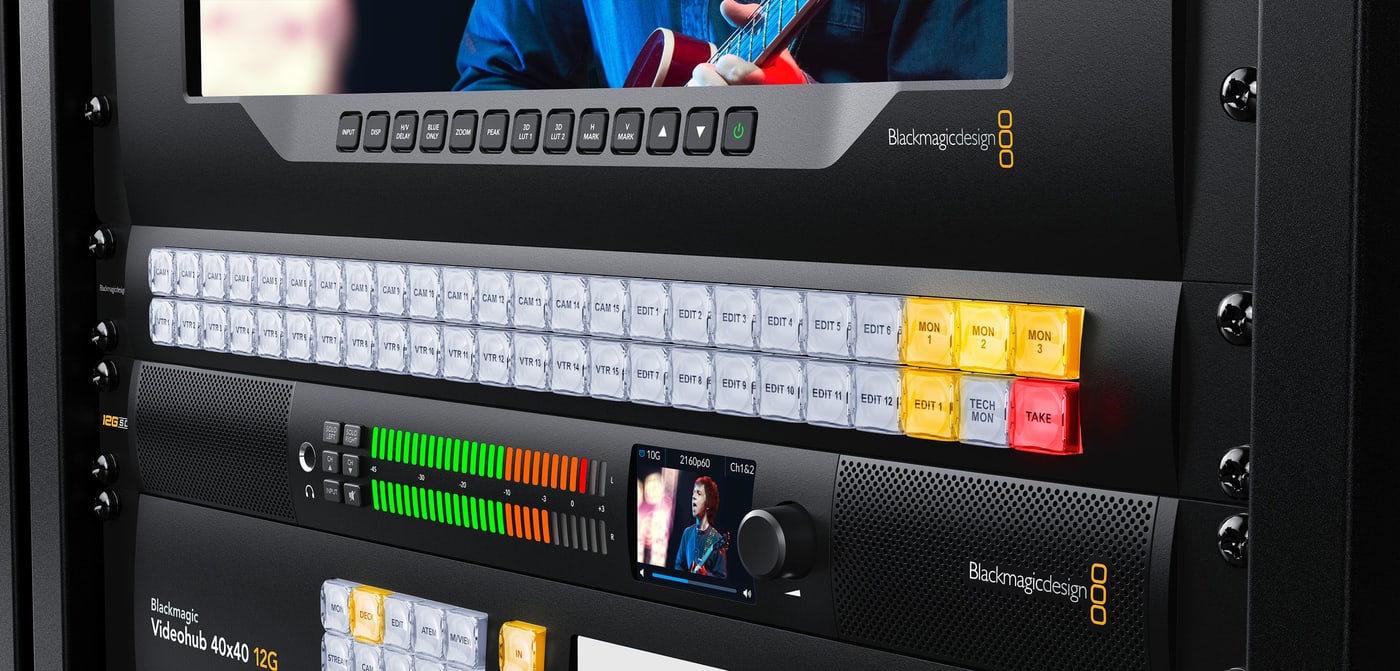

NMOS y enrutamiento virtual

SmartView 4K G3 cumple plenamente SMPTE-2110 por fibra óptica y por Ethernet 10G de cobre: admite SMPTE-2110-20 sin comprimir, el códec Blackmagic IP para Ultra HD de alta velocidad de fotogramas y SMPTE-2110-21, -30 y -40. Gracias a NMOS (IS-04 e IS-05), los equipos 2110 funcionan como un gran router virtual y Videohub Smart Control puede actuar como controlador NMOS en una red 2110.

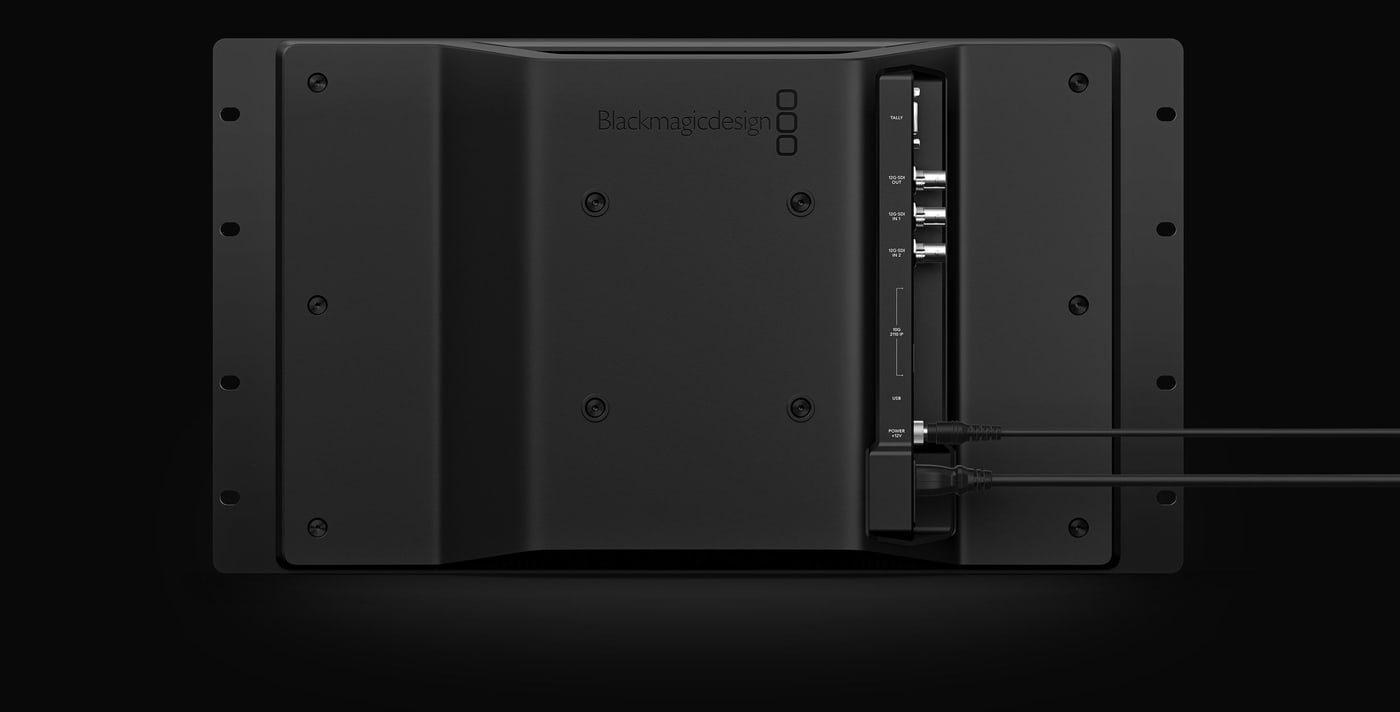

Robusto chasis de aluminio y doble alimentación

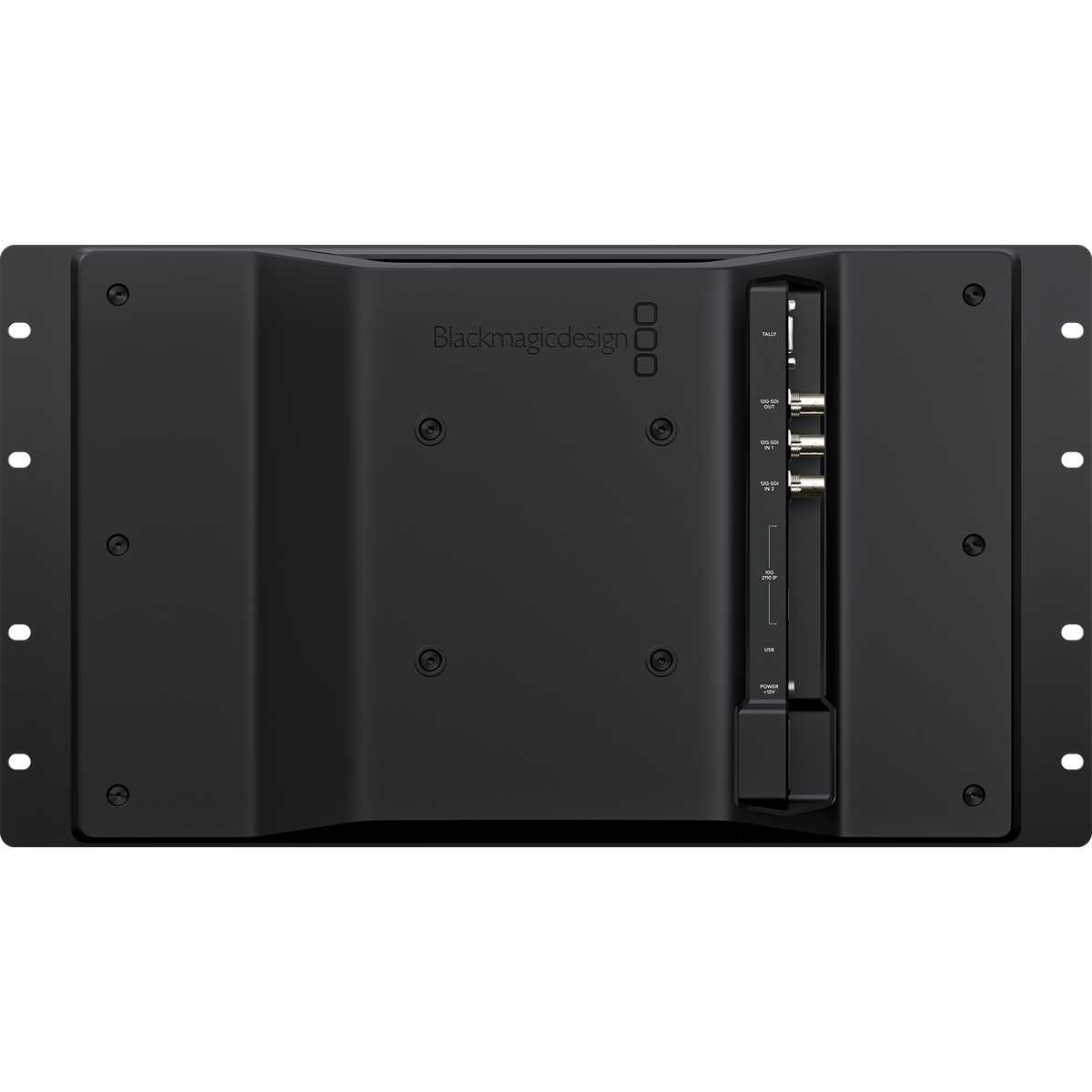

El chasis de aluminio mecanizado tiene solo unos centímetros de profundidad y deja espacio detrás del monitor para la ventilación del rack; en la parte trasera están las conexiones de vídeo y los puntos de montaje VESA. La fuente de alimentación interna de 100–240 V CA se complementa con una entrada de 12 V CC para batería o alimentación de reserva en caso de fallo de la fuente interna.

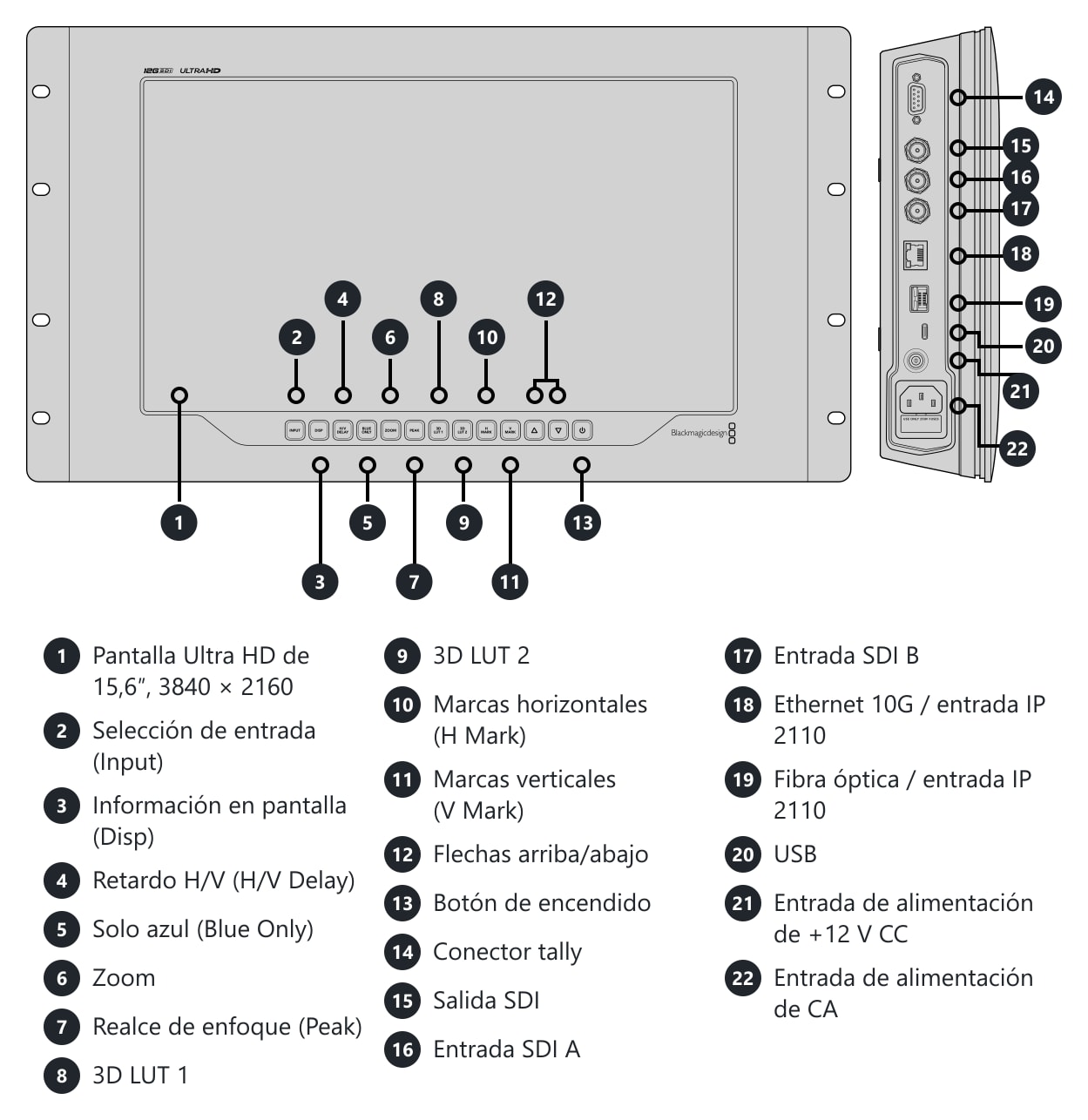

Conexiones y controles

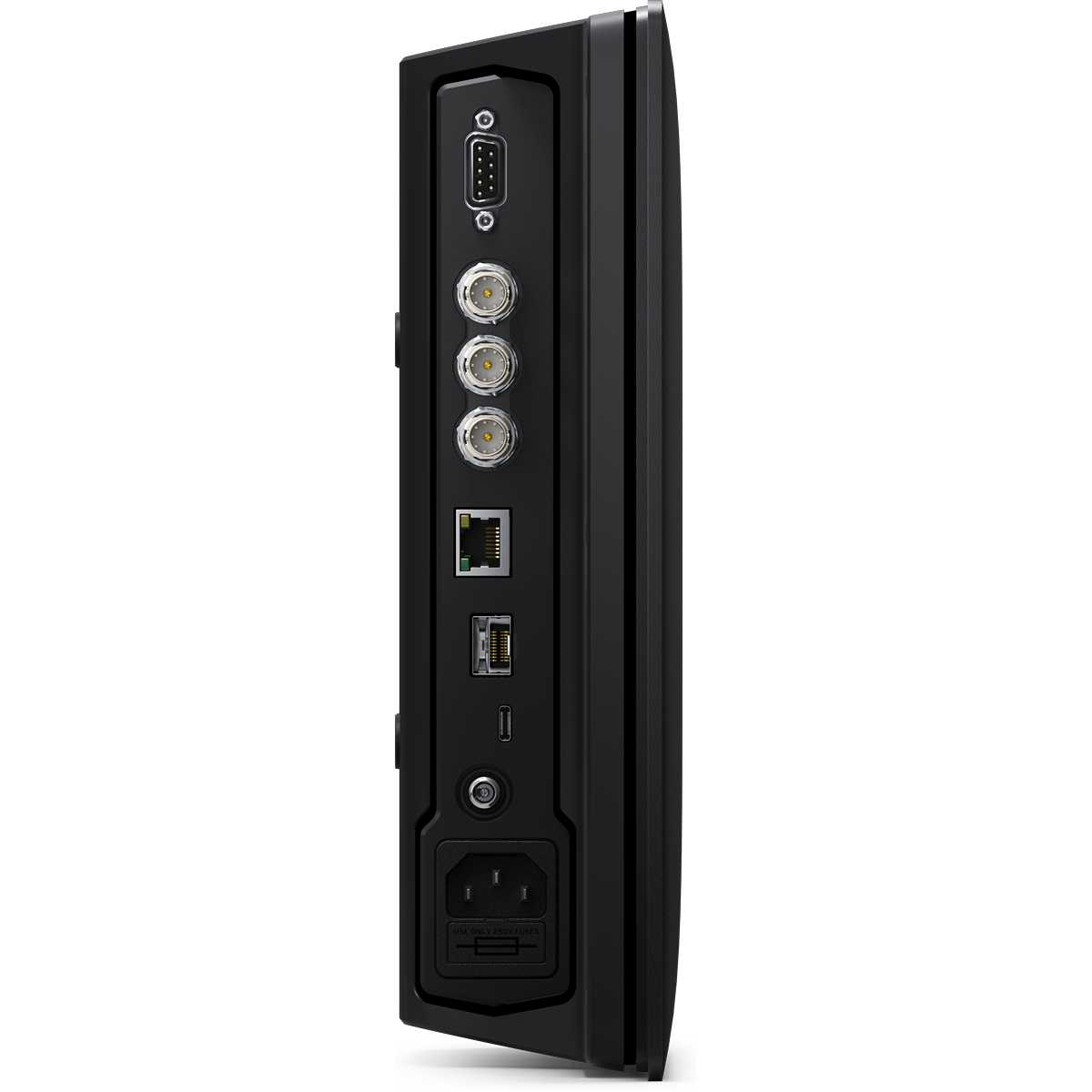

En el panel frontal hay botones de selección de entrada, pantalla, retardo H/V, visualización solo del canal azul, zoom, realce de enfoque, dos 3D LUT, marcas horizontales y verticales, flechas y el interruptor de encendido. En el lateral se encuentran el conector tally, la salida SDI, las entradas SDI A y B, Ethernet 10G y la entrada óptica 2110 IP, USB, una entrada de 12 V CC y la entrada de alimentación de CA.

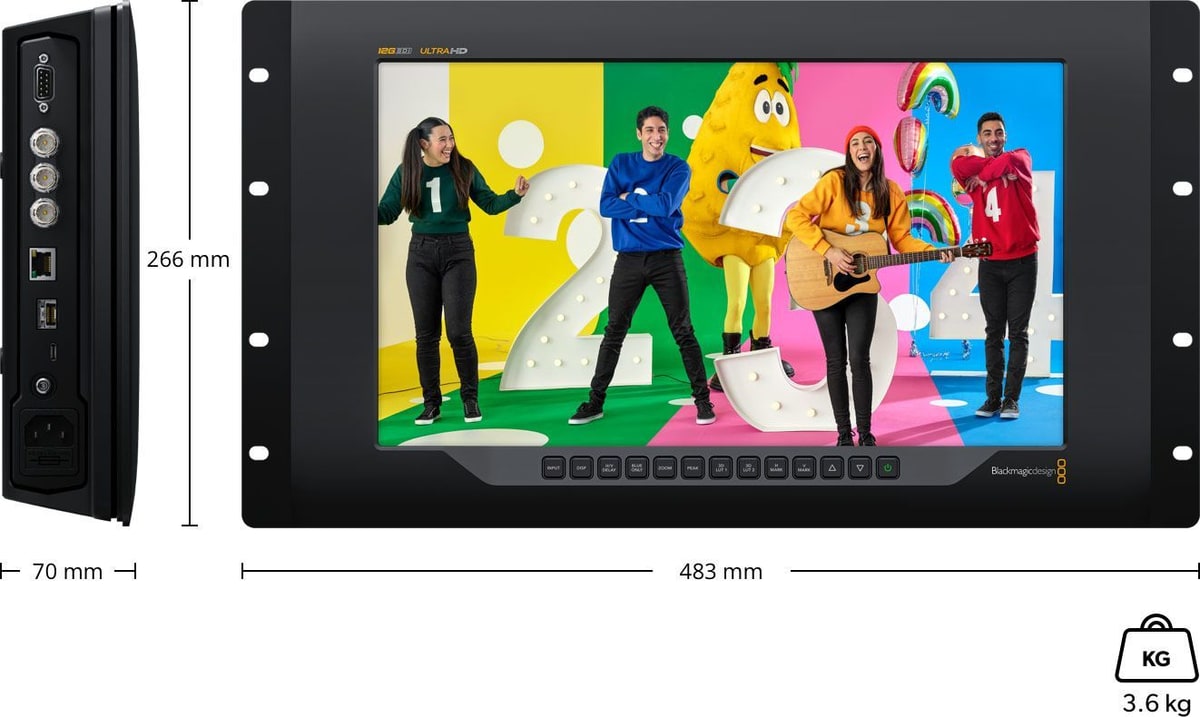

Dimensiones y peso

483 × 266 × 70 mm, peso 3,6 kg.
