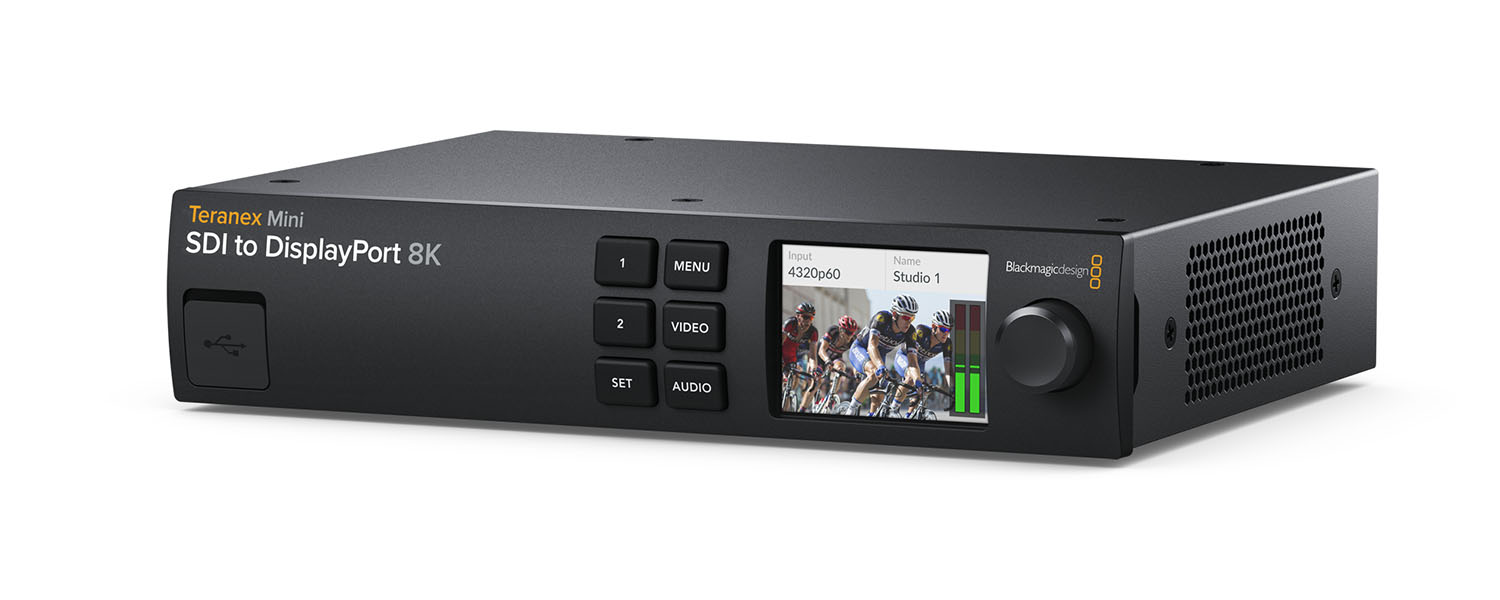

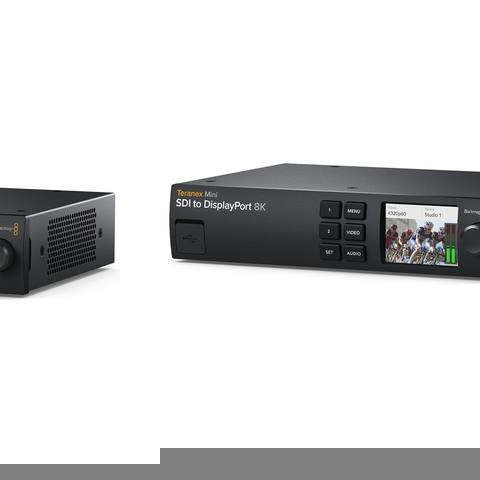

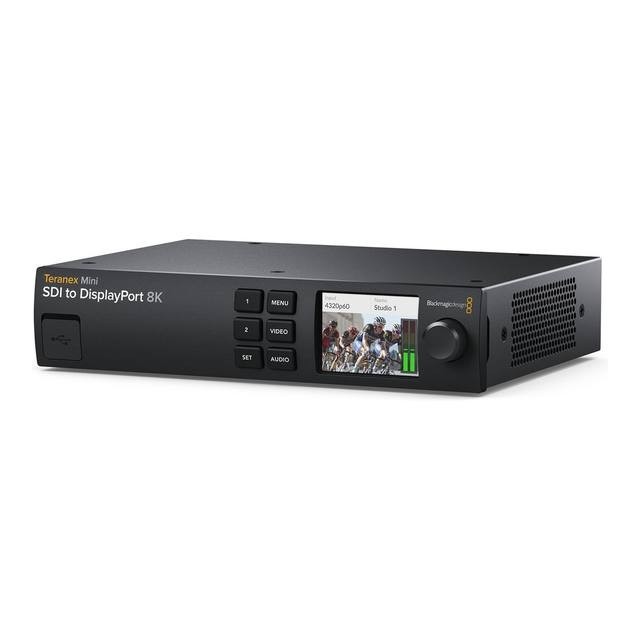

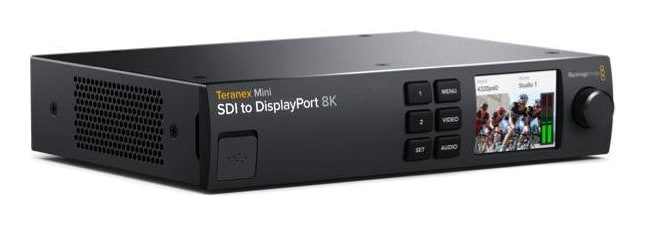

Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR

Blackmagic Teranex Mini SDI to DisplayPort 8K HDR es un conversor profesional de 12G-SDI a DisplayPort para monitorización HD, Ultra HD y 8K hasta 4320p60. Ofrece HDR, escalador integrado, osciloscopios, calibración del monitor y LUT 3D de 33 puntos, y funciona con monitores DisplayPort, incluido el Apple Pro Display XDR, por lo que es ideal para un etalonaje con color preciso.

Conversor para monitorización 8K

Teranex Mini SDI to DisplayPort 8K HDR conecta los equipos SDI profesionales con monitores DisplayPort, incluido el Apple Pro Display XDR. Acepta HD, Ultra HD y 8K hasta 4320p60 y adapta la imagen a la resolución nativa del monitor.

Hasta 8K 60pHDR PQ y HLG2× DisplayPortLUT 3D de 33 puntosFuente de alimentación integrada

SDI a DisplayPort sin concesiones

Un DisplayPort de tamaño completo basta para 4K, y ambos trabajan juntos para 8K sin comprimir. La salida DisplayPort por USB-C amplía la compatibilidad con más monitores y cuatro salidas de bucle envían la señal SDI hacia delante.

4× 12G-SDI

Cambio automático entre HD, 2K, Ultra HD y 8K, Dual Link y Quad Link.

Dos osciloscopios

Forma de onda, desfile, vectorscopio o histograma como dos superposiciones simultáneas.

HDR real

Rec.709 y Rec.2020, PQ y HLG, YUV 4:2:2 y RGB 4:4:4.

Herramientas del monitor

Escalador, modo píxel a píxel, calibración y LUT 3D propias de 33 puntos.

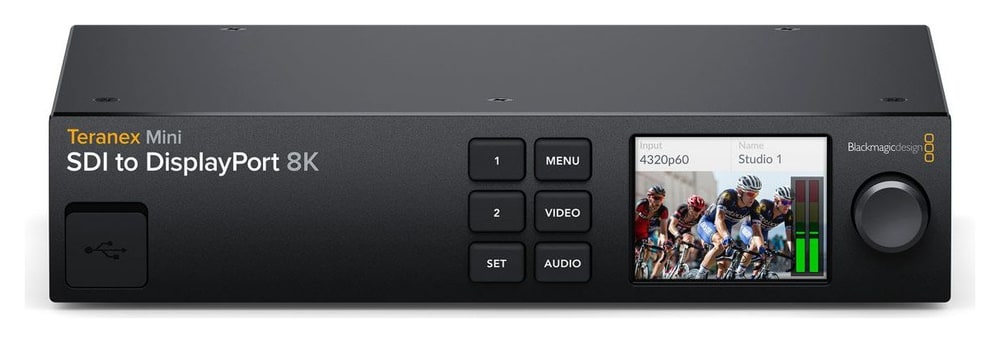

Para el Apple Pro Display XDR

Con un Apple Pro Display XDR puede elegir entre los perfiles de referencia del monitor para ajustar con precisión el espacio de color y la gamma a la señal SDI durante el etalonaje. El conversor también funciona con otros monitores DisplayPort 8K y 4K.

Escalador y conversión descendente

El escalador integrado adapta el formato de entrada a la resolución nativa del monitor, en pantallas 5K y 6K según su EDID. El modo píxel a píxel muestra HD o 4K sin escalar y la conversión descendente permite ver 8K incluso en un monitor de menor resolución.

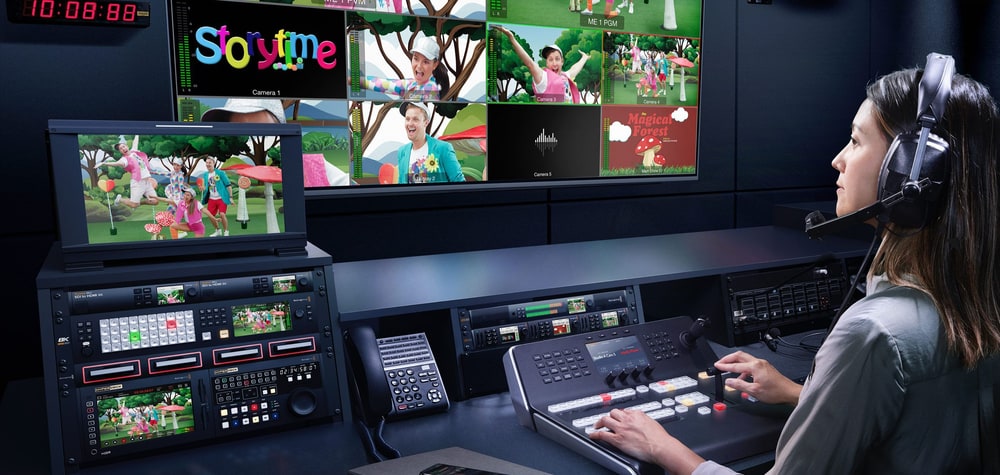

HDR PQ y HLG

El conversor procesa los metadatos estáticos PQ y HLG del VPID según las normas ST 2108-1, ST 2084 y ST 425. Admite los espacios de color Rec.709 y Rec.2020 y el 100 % de DCI-P3, de modo que basta con conectar una pantalla para tener monitorización HDR de la señal SDI. La salida puede ajustarse a SDR, HLG o PQ.

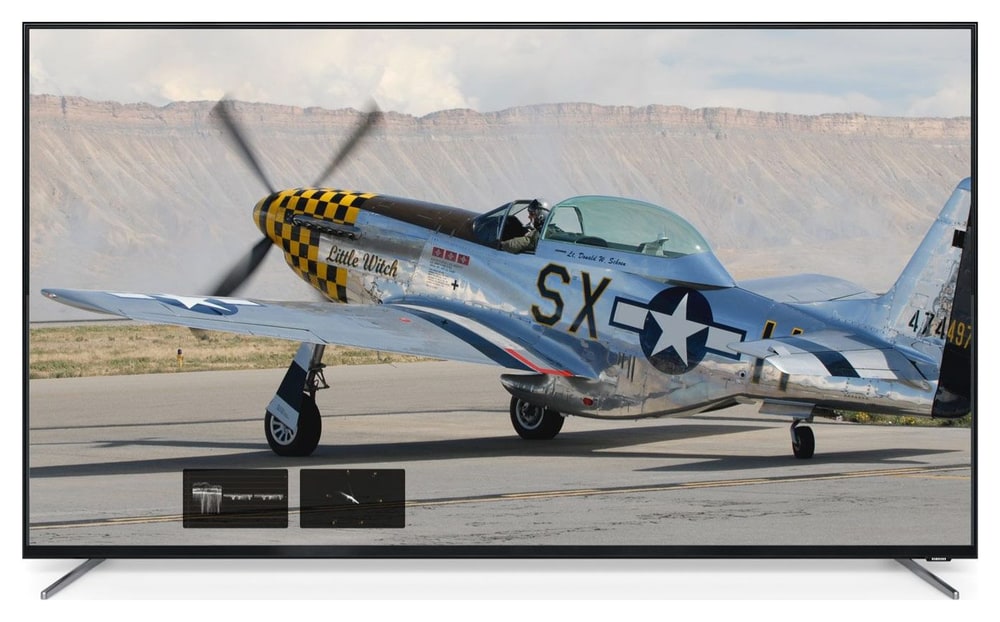

Dos osciloscopios sobre la imagen

Dos osciloscopios independientes – forma de onda, desfile RGB o YUV, vectorscopio e histograma – se muestran sobre la imagen con posición, tamaño y opacidad ajustables. La forma de onda y el desfile tienen retícula estándar y HDR, de modo que el cumplimiento de las normas de emisión se comprueba directamente en el monitor.

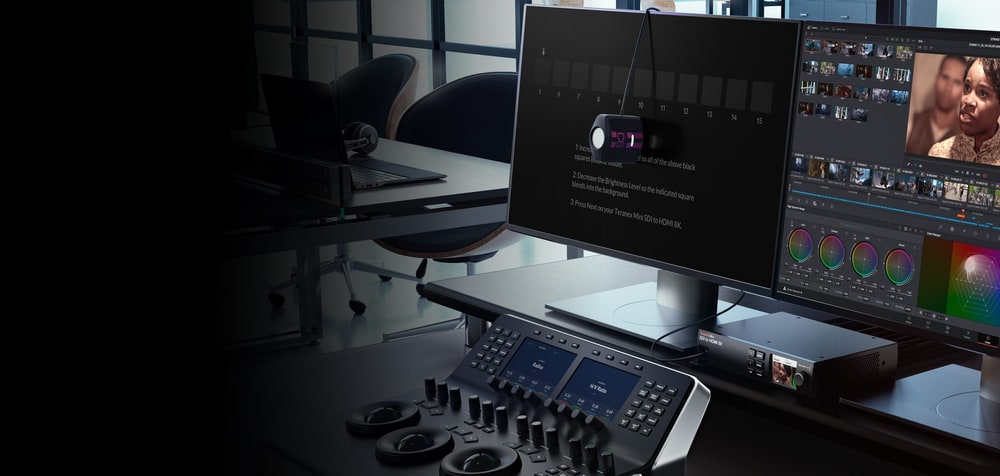

3D LUT y calibración del monitor

Dos LUT 3D independientes de 33 puntos en formatos estándar se alternan con los botones 1 y 2 del panel frontal. Las sondas SpectraCal C6, X-Rite i1 Display Pro o Klein K10-A se conectan en la parte delantera; durante la calibración, el conversor genera patrones de prueba en el monitor y crea una LUT 3D de corrección a partir de la medición.

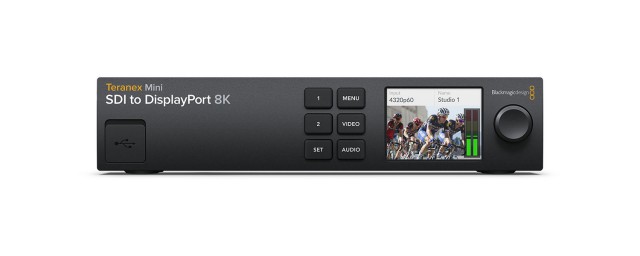

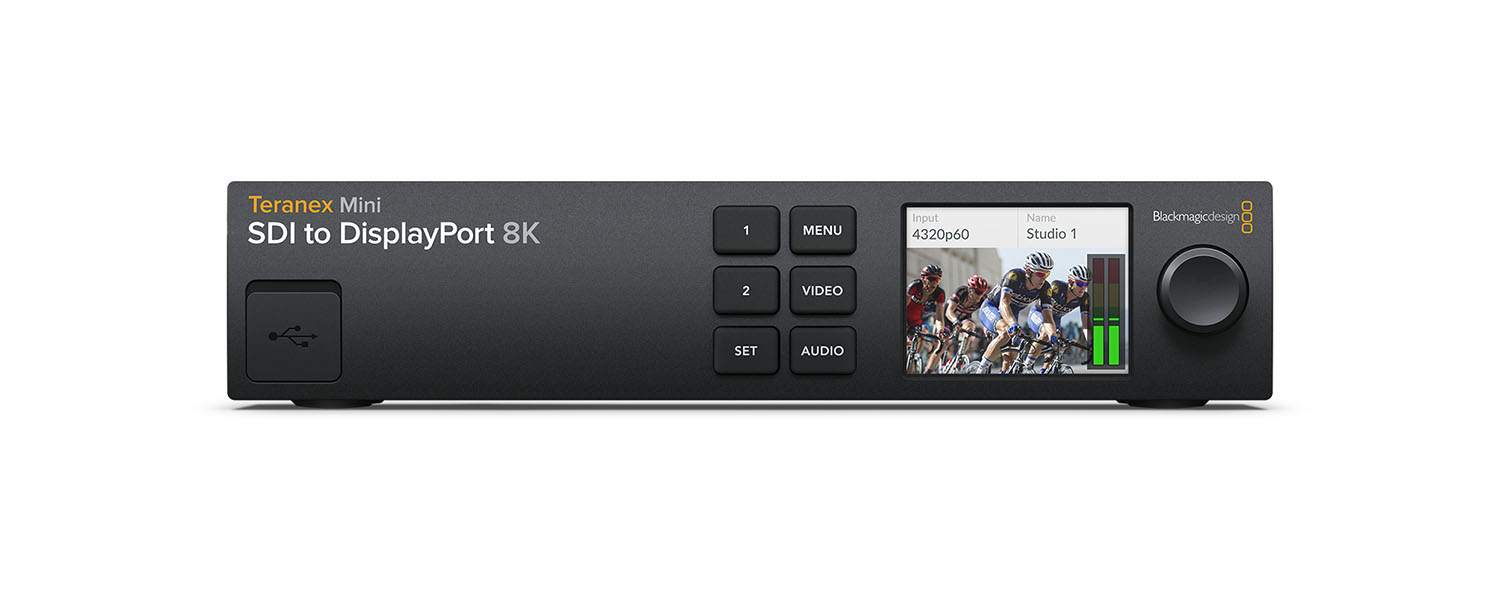

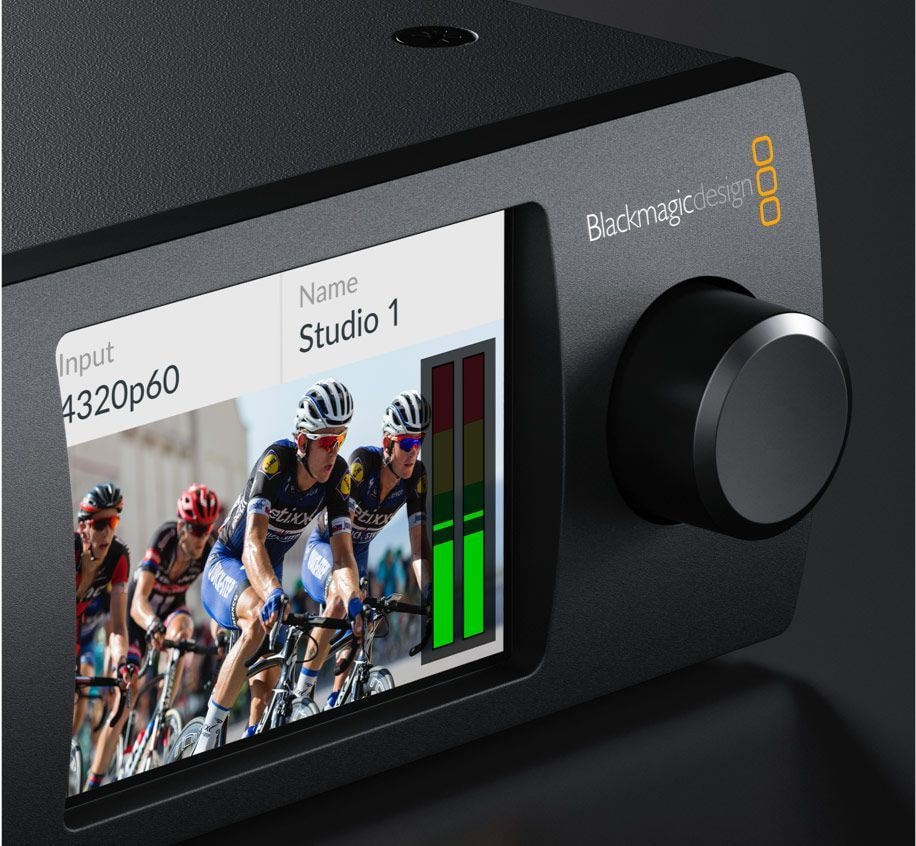

Control en el panel frontal

La pantalla LCD a color de 2,2″ muestra la imagen de entrada, el formato y medidores de audio precisos con balística VU o PPM. Seis botones y un mando giratorio dan acceso a las LUT, la calibración, los osciloscopios, la red y el audio sin ordenador. A distancia, el conversor se configura por Ethernet o por el USB-C frontal con la aplicación Teranex Utility.

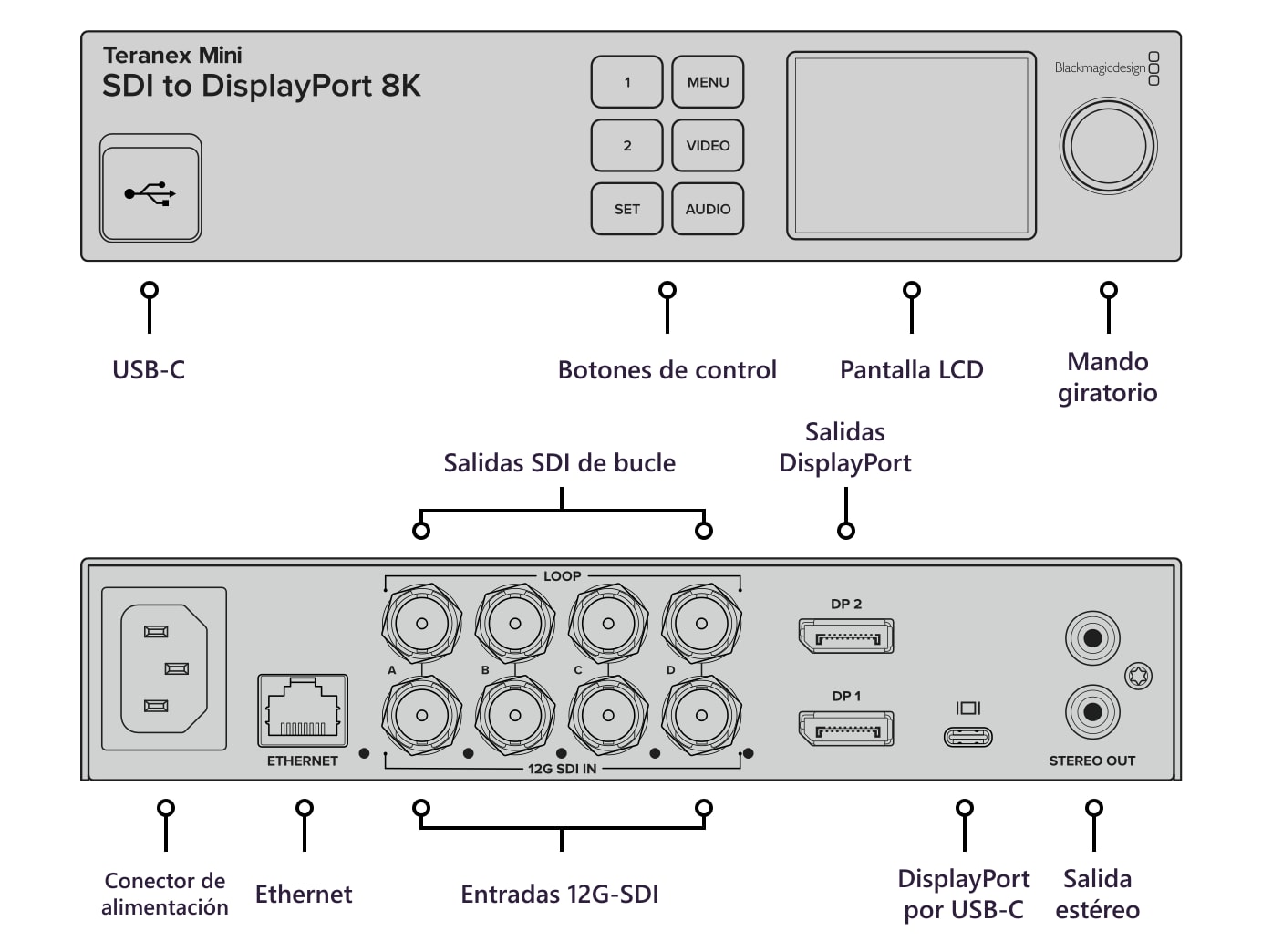

Conexiones

En la parte frontal hay USB-C, los botones de control, la pantalla LCD y el mando giratorio; en la trasera, el conector de alimentación IEC, Ethernet, cuatro entradas 12G-SDI con salidas de bucle, dos salidas DisplayPort, la salida DisplayPort por USB-C y la salida estéreo RCA.
