Datavideo CB-22H, 30m

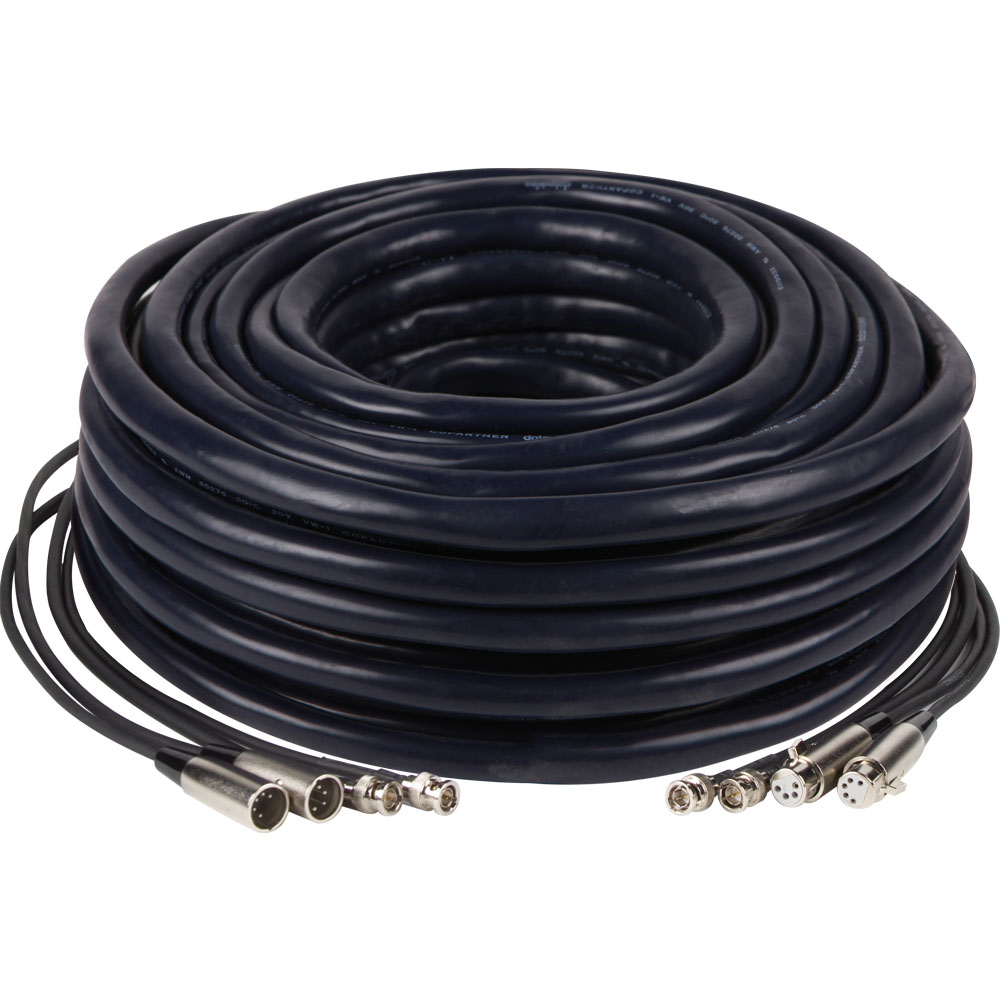

El Datavideo CB-22H es un cable «todo en uno» de 30 m que conecta una cámara con un estudio móvil o un mezclador de vídeo. Un solo conjunto transporta alimentación, intercomunicación y tally, la señal principal HD/SD-SDI y vídeo compuesto de retorno para un monitor de control. Es adecuado para sistemas Datavideo OBV y estudios móviles, y admite transmisión HD/SD-SDI hasta 1080i.

• 1× cable de alimentación XLR de 4 pines
• 1× cable XLR de 5 pines para transmisión de intercomunicación y tally
• 1× cable coaxial 1,5C-2V de 75 Ω para vídeo principal
• 1× cable coaxial 1,5C-2V de 75 Ω para vídeo de retorno

UN CABLE PARA CUATRO VÍAS DE SEÑAL

El CB-22H transporta alimentación, intercomunicación con tally, vídeo principal y vídeo de retorno entre una cámara y un estudio móvil. Un único conjunto de 30 m simplifica la conexión en la posición de cámara.

30 mHD/SD-SDI hasta 1080i4 vías de señal

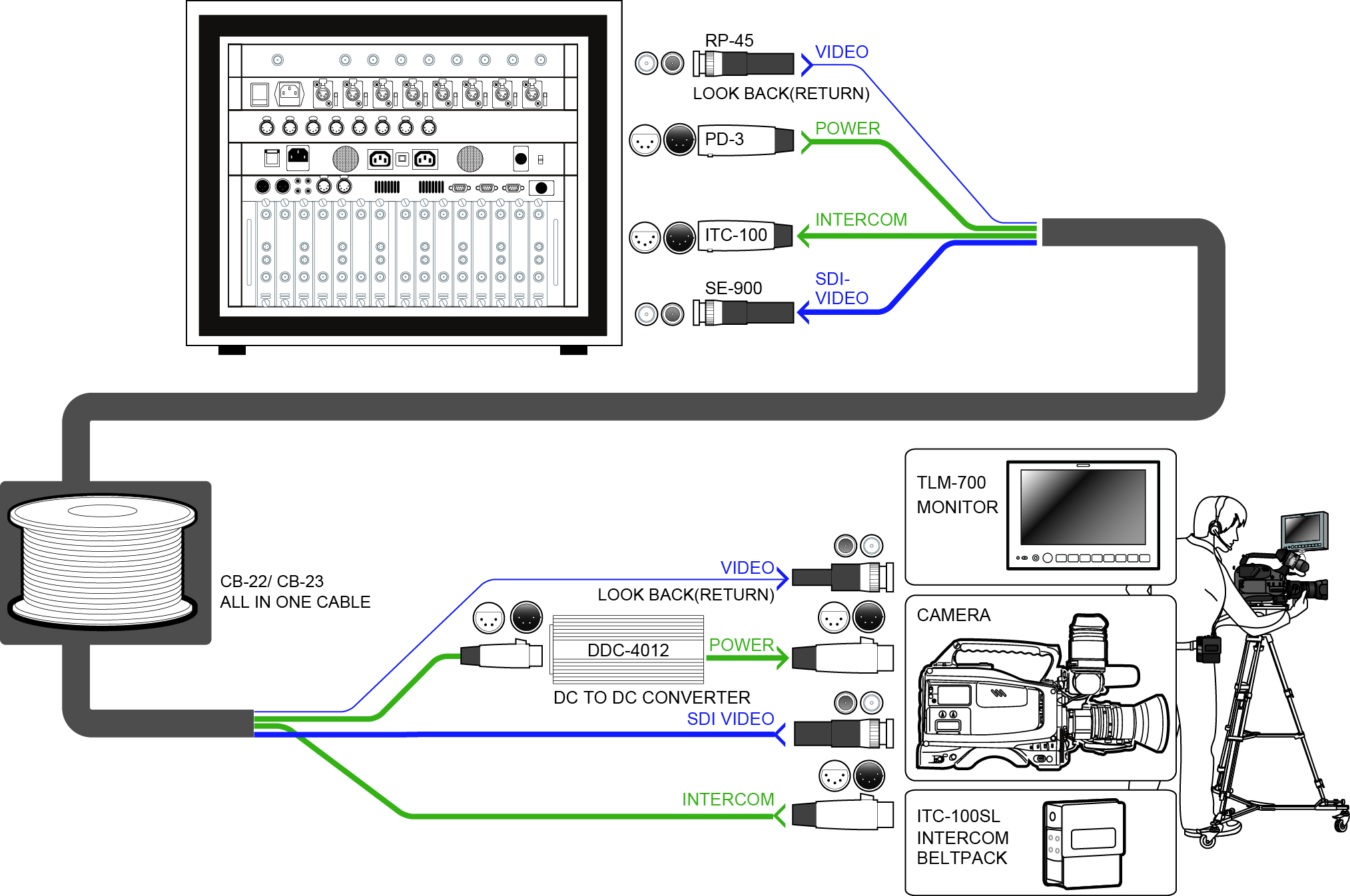

CUATRO LÍNEAS EN UN SOLO CONJUNTO

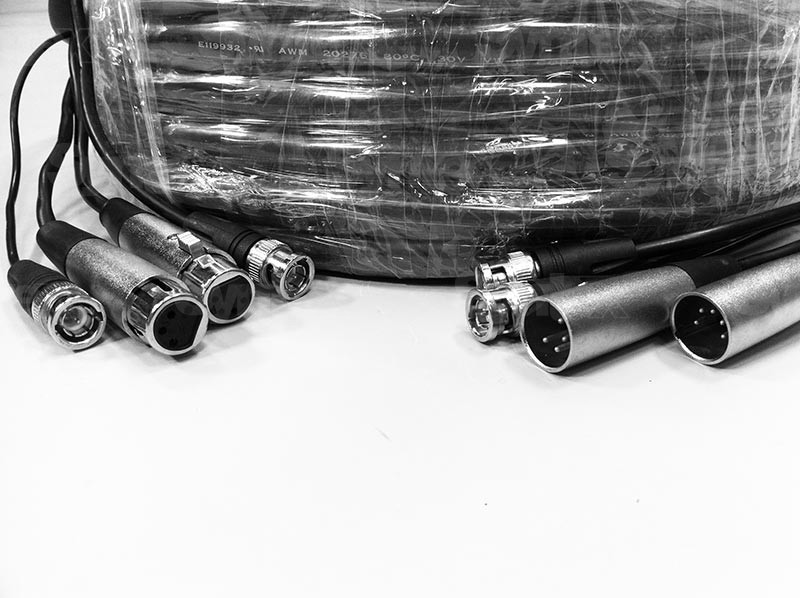

Las líneas independientes llevan alimentación XLR de 4 pines, intercomunicación/tally XLR de 5 pines, señal principal HD/SD-SDI por BNC de 75 Ω y vídeo compuesto de retorno por un segundo BNC de 75 Ω. El operador puede supervisar la señal de retorno en un monitor mientras la cámara permanece conectada al sistema del estudio.

30 m · HD/SD-SDI hasta 1080i · 4 vías de señal

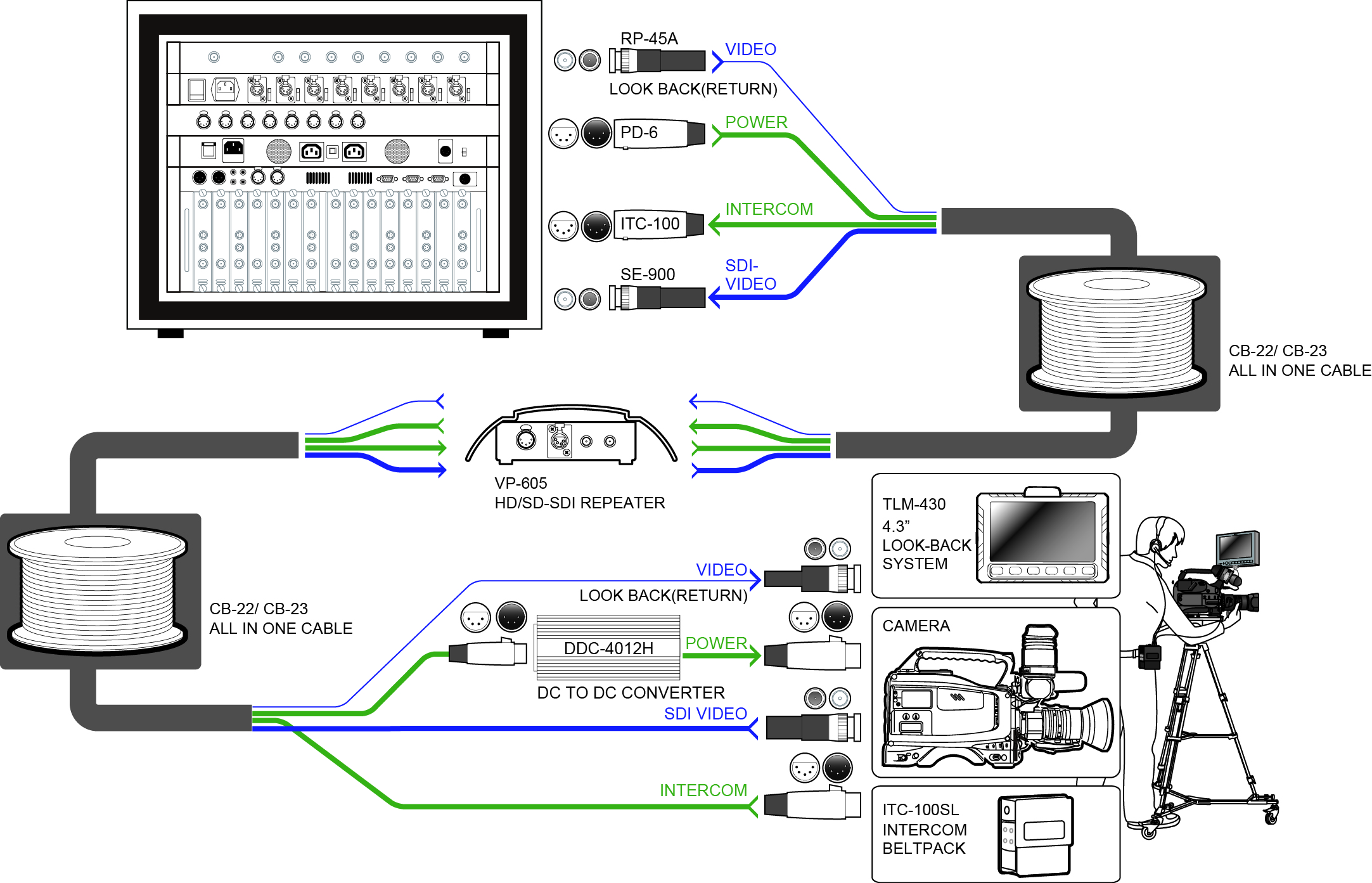

CONFIGURACIÓN CON EL REPETIDOR VP-605H

Datavideo recomienda el repetidor VP-605H para el CB-22H. El fabricante también indica compatibilidad con el centro de alimentación PD-6 y el convertidor DDC-4012H; conviene distinguir las versiones «H» de los modelos correspondientes sin H.

VP-605H · DDC-4012H · CB-22H
