Datavideo CB-31 cable combinado 4 en 1 de 50 m para control multicámara

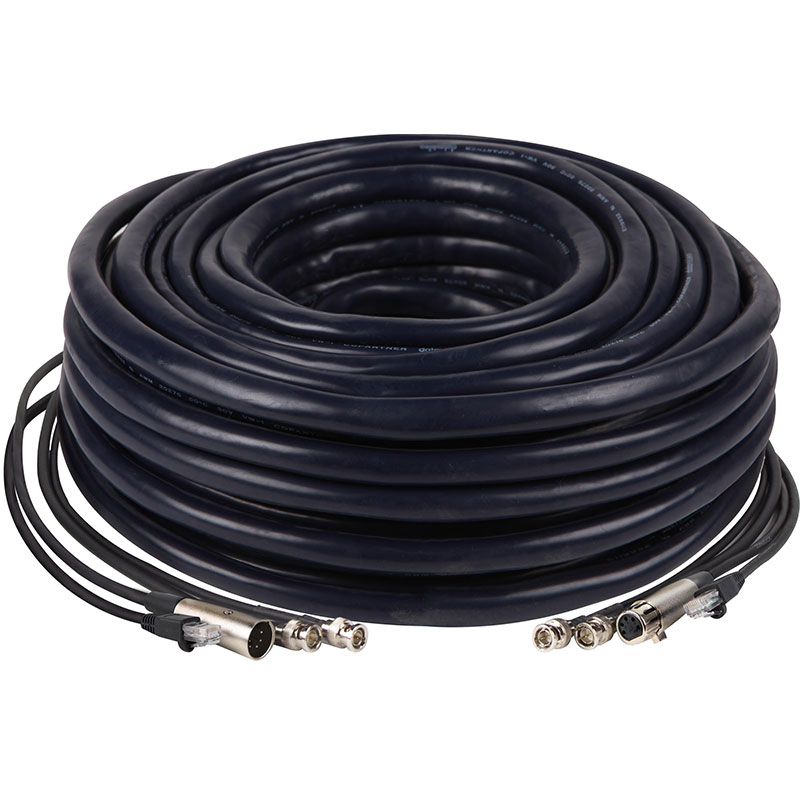

El Datavideo CB-31 es un cable combinado de 50 m de longitud para producciones multicámara. En un solo haz, transmite la señal de vídeo HD/SD-SDI a través de un conector BNC de 75 Ω, la señal de vídeo de retorno compuesto CV a través de un segundo conector BNC de 75 Ω, el control de la cámara a través de un cable CAT-5 con conector RJ45 y el intercomunicador/tally a través de una línea XLR de 5 pines. El conector RJ45 se puede utilizar con el controlador RMC-180 o para el control a través de Ethernet. El CB-31 es adecuado para operaciones EFP multicámara y estudios de vídeo móviles, y transmite HD/SD-SDI hasta 1080i. El cable no transmite alimentación; los dispositivos conectados deben alimentarse por separado. De este modo, un solo cable de 50 m conecta la cámara con la sala de producción sin necesidad de tendidos de cable independientes para cada señal.

Datavideo · 50 m · cable 4 en 1

CUATRO SEÑALES. UN CABLE.

Un solo cable de 50 m conecta la cámara con el puesto de producción y transporta vídeo, vídeo de retorno, control de cámara e intercomunicador/tally. Es adecuado para producciones EFP multicámara y estudios de vídeo móviles. Los equipos conectados necesitan alimentación independiente.

50 mHD/SD-SDI hasta 1080i

CÁMARA Y PRODUCCIÓN

El esquema muestra las cuatro vías de señal entre la cámara y el puesto de producción; la leyenda explica sus etiquetas.

HD/SD-SDI: imagen de cámaraCV: vídeo de retornoCAT-5 / RJ45: control de cámara5-pin XLR: intercomunicador y tally
