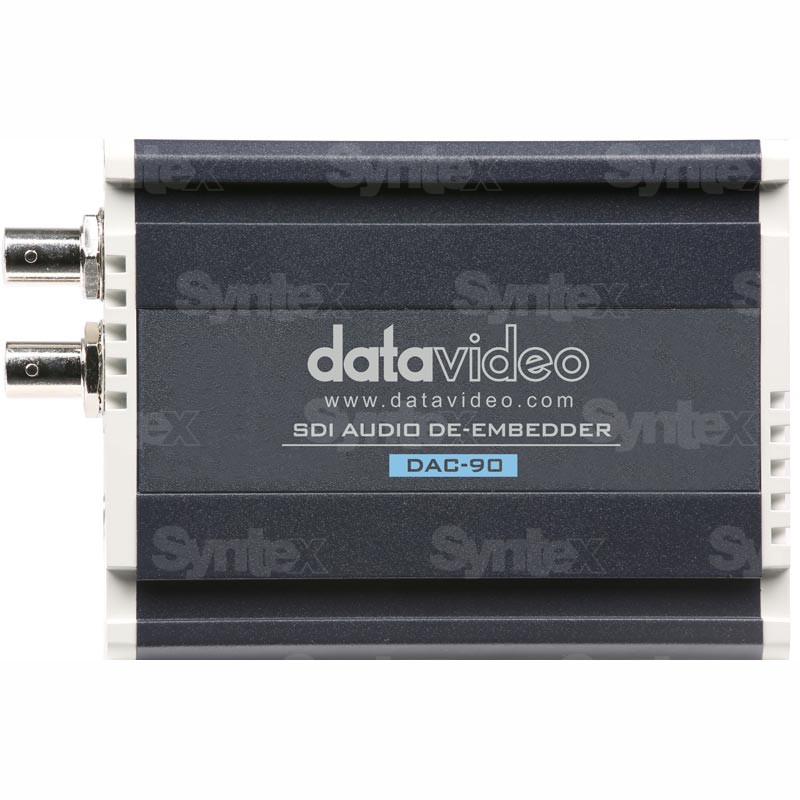

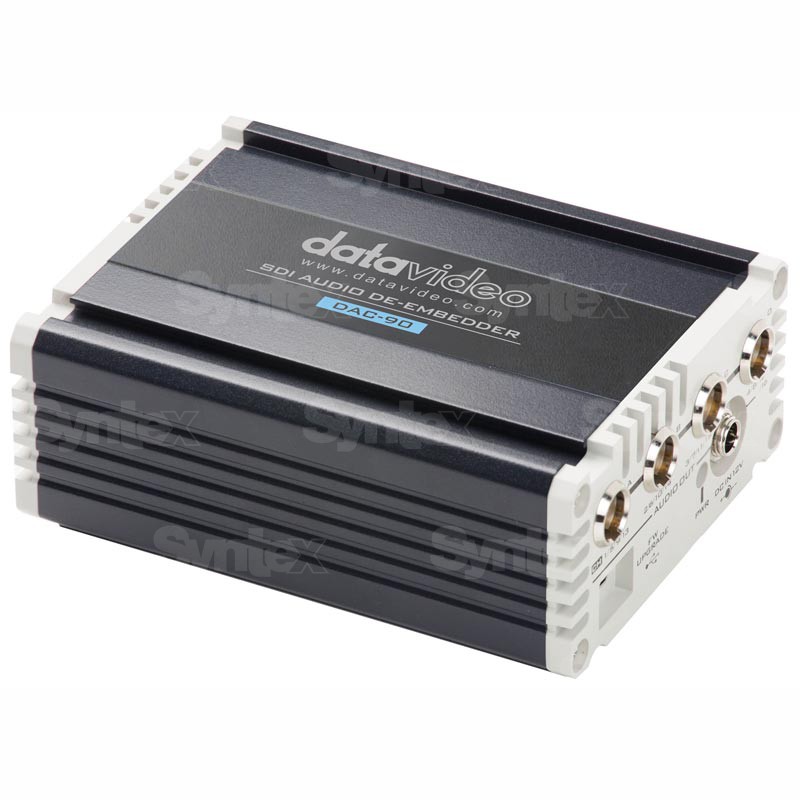

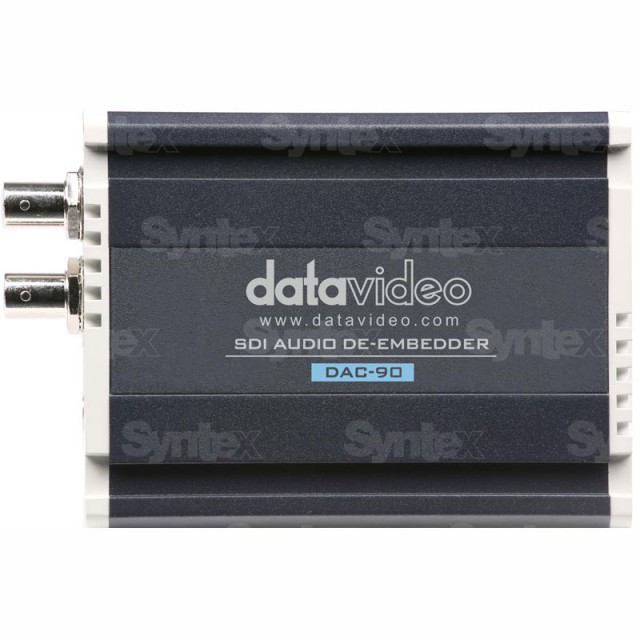

Datavideo DAC-90 desincrustador de audio SDI

El Datavideo DAC-90 extrae de la señal 3G/HD/SD-SDI hasta cuatro interfaces de audio analógicas seleccionadas de un total de dieciséis canales incrustados. El audio se transmite a través de cuatro salidas mini XLR simétricas; la salida SDI de paso con reclocking mantiene al mismo tiempo la señal de vídeo hacia los equipos posteriores. Mediante los conmutadores DIP se puede seleccionar el grupo de canales de audio, así como el nivel SMPTE o EBU. De este modo, el DAC-90 permite llevar el audio por separado a monitores, grabadoras o mesas de mezclas directamente desde la señal SDI de producción.

Desincrustador de audio SDI

Separa el audio incrustado en SDI

Extray el grupo seleccionado de canales de audio de una fuente 3G/HD/SD-SDI hacia equipos analógicos; mientras tanto, la salida de paso reclocada envía la imagen al dispositivo siguiente.

16 canales integrados4 salidas mini XLR balanceadas3G / HD / SD-SDI

Mantenga la ruta SDI de paso

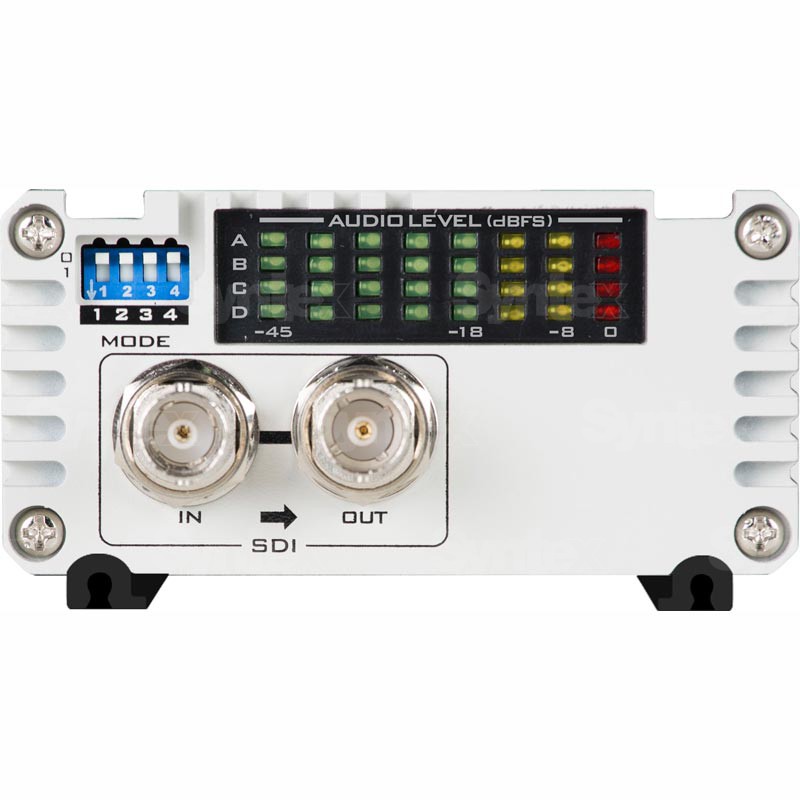

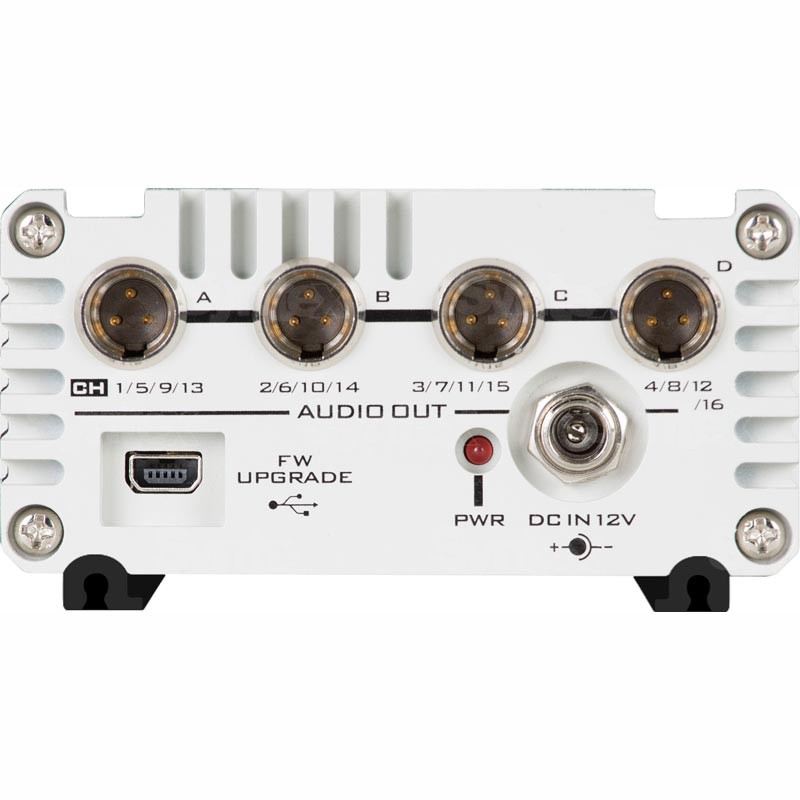

Conecte una fuente 3G/HD/SD-SDI a la entrada BNC y envíe la imagen a través de la salida BNC reclocada. El audio independiente está disponible en cuatro salidas mini XLR simétricas, de modo que los monitores, la grabadora o la mesa de mezclas pueden recibir señales analógicas sin interrumpir la ruta de la imagen.

La unidad admite formatos SDI de hasta 1080p a 50/60 fotogramas por segundo y reconoce automáticamente el formato de entrada.

Selecciona el grupo de canales y el nivel

La señal SDI puede contener dieciséis canales de audio incrustados. Mediante los conmutadores DIP integrados, puedes asignar a las cuatro salidas analógicas un grupo seleccionado de cuatro canales.

Selecciona el nivel SMPTE o EBU en función del equipo de audio al que se conecte. Los indicadores del panel frontal muestran el nivel de las cuatro salidas tanto durante la configuración como durante el funcionamiento.
