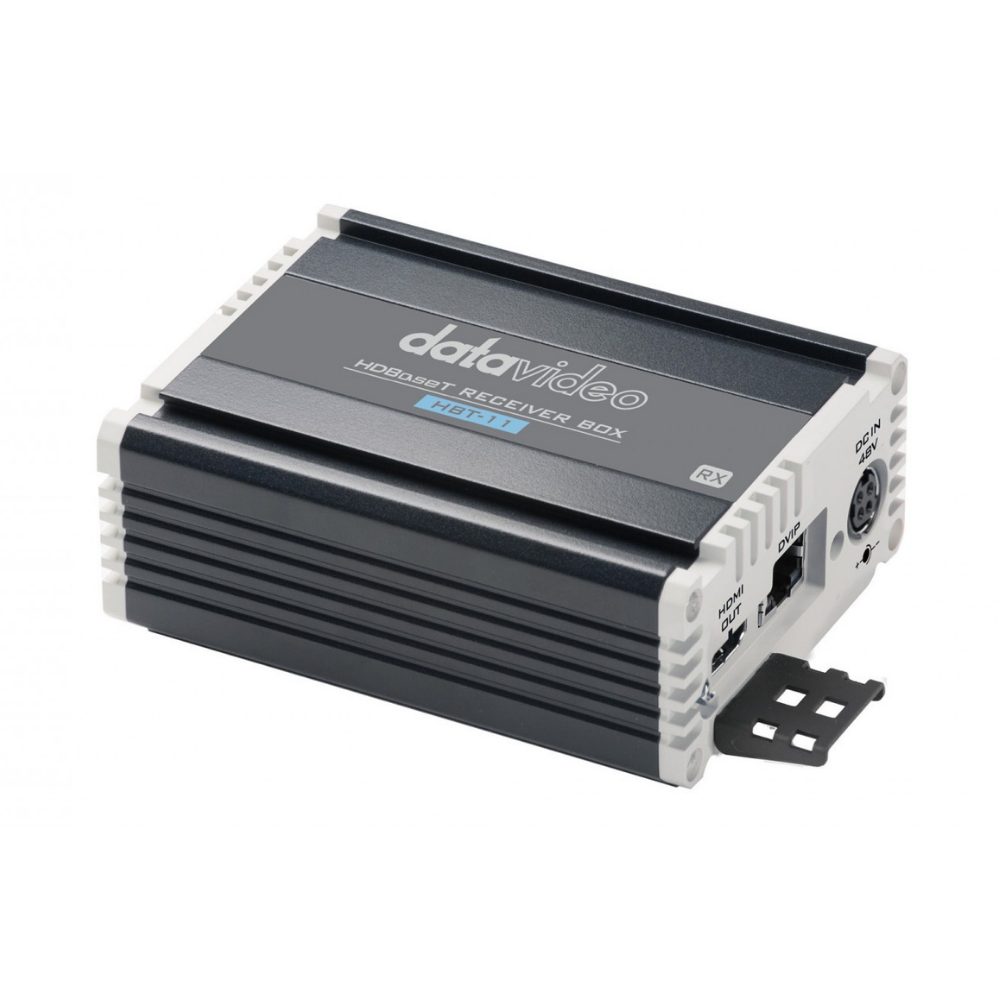

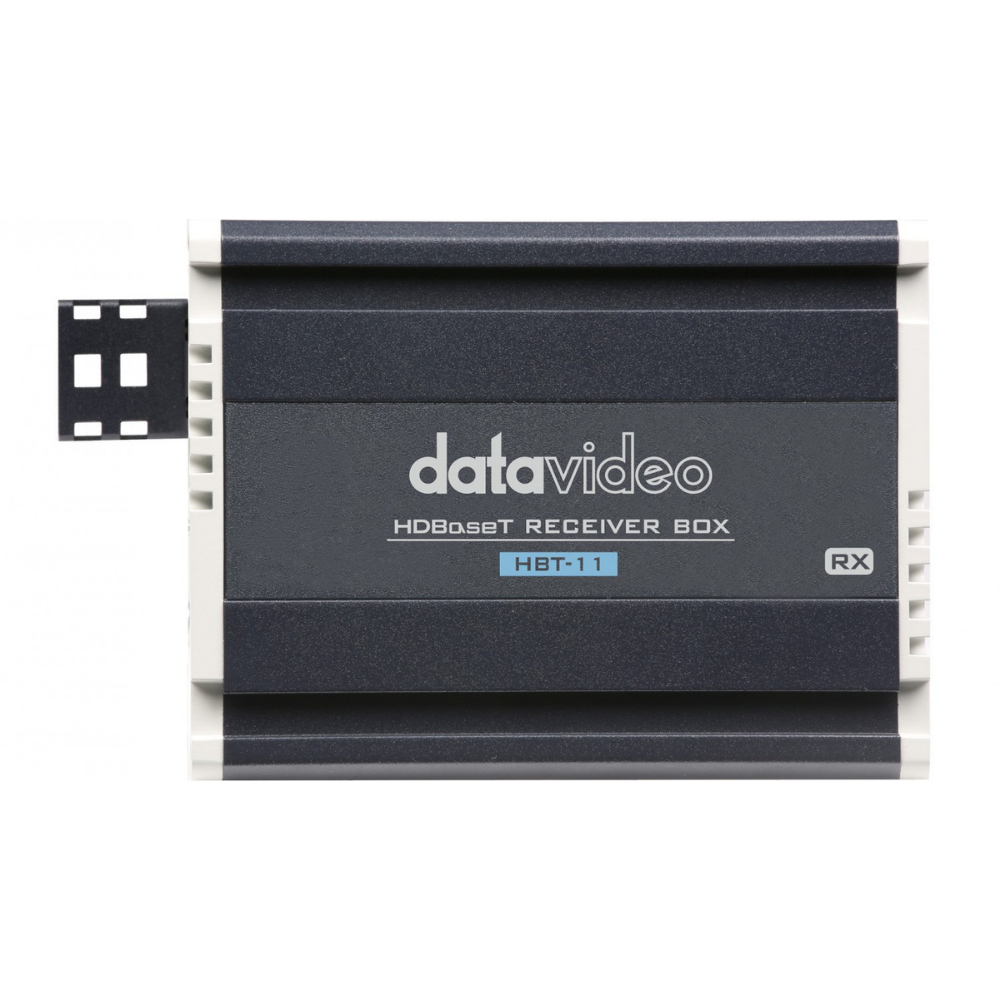

El receptor HBT-11 amplía un enlace HDBaseT entre un transmisor compatible y un puesto de visualización o control. Un único cable Cat 5e/6/6a/7 transporta vídeo, audio, comandos DVIP, control serie RS-422/232 y alimentación PoE; en modo Full HD el enlace alcanza hasta 100 m. La salida HDMI admite formatos de vídeo de hasta 4Kp30.
El receptor HBT-11 amplía un enlace HDBaseT entre un transmisor compatible y un puesto de visualización o control. Un único cable Cat 5e/6/6a/7 transporta vídeo, audio, comandos DVIP, control serie RS-422/232 y alimentación PoE; en modo Full HD el enlace alcanza hasta 100 m. La salida HDMI admite formatos de vídeo de hasta 4Kp30.
Formatos HDMI compatibles: 3840 × 2160p a 30/29,97/25/24/23,98 Hz; 1080p a 60/59,94/50/30/29,97/25/24/23,98 Hz; 1080i a 60/59,94/50 Hz; 720p a 60/59,94/50 Hz.
TRANSMISIÓN POR UN SOLO CABLE
El receptor HBT-11 amplía un enlace HDBaseT entre un transmisor compatible y un puesto de visualización o control. Un único cable Cat 5e/6/6a/7 transporta vídeo, audio, comandos DVIP, control serie RS-422/232 y alimentación PoE; en modo Full HD el enlace alcanza hasta 100 m. La salida HDMI admite formatos de vídeo de hasta 4Kp30.
VÍDEO, CONTROL Y ALIMENTACIÓN

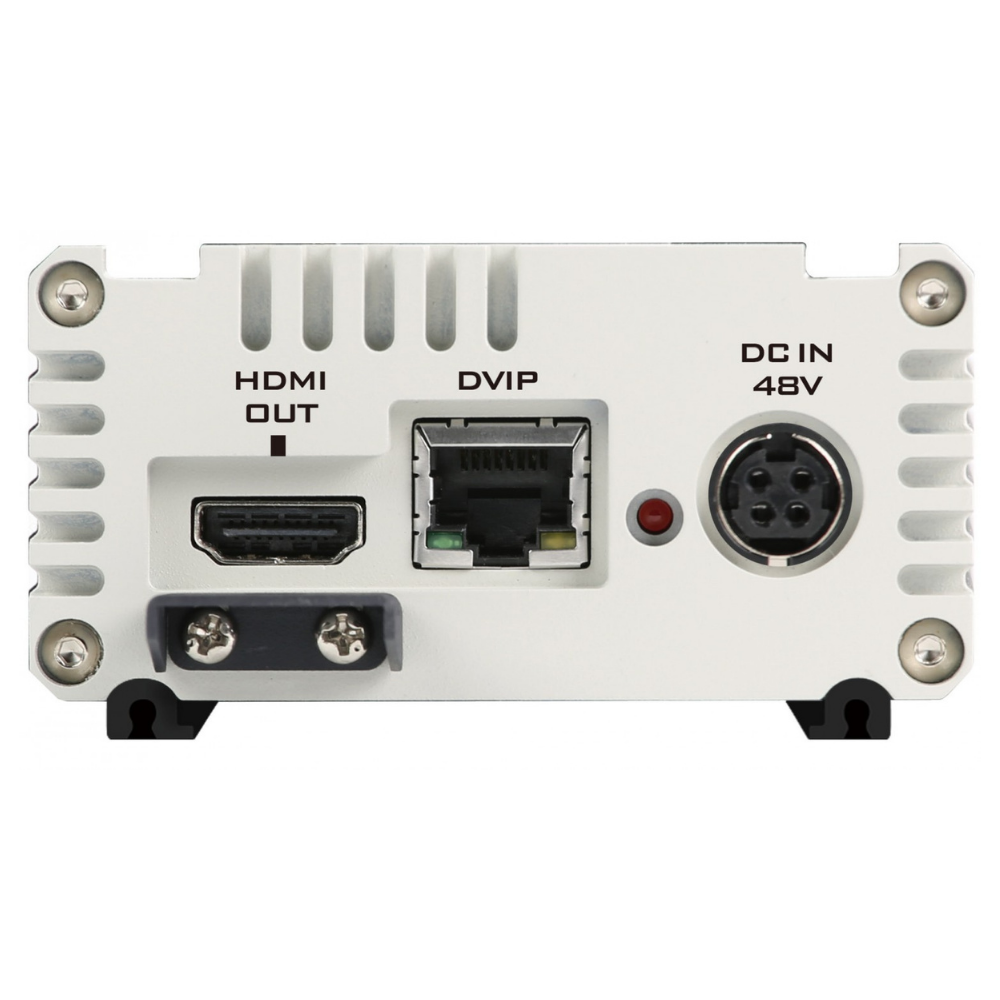

El panel posterior reúne la entrada HDBaseT, la salida HDMI, el puerto de red DVIP y la entrada de alimentación de 48 V. En un sistema adecuado no hacen falta tendidos separados para imagen y control. El HBT-11 funciona en un sistema con el transmisor Datavideo HBT-10; la transmisión 4Kp30 está disponible con un transmisor compatible.
CONTROL SERIE RS-422 / RS-232

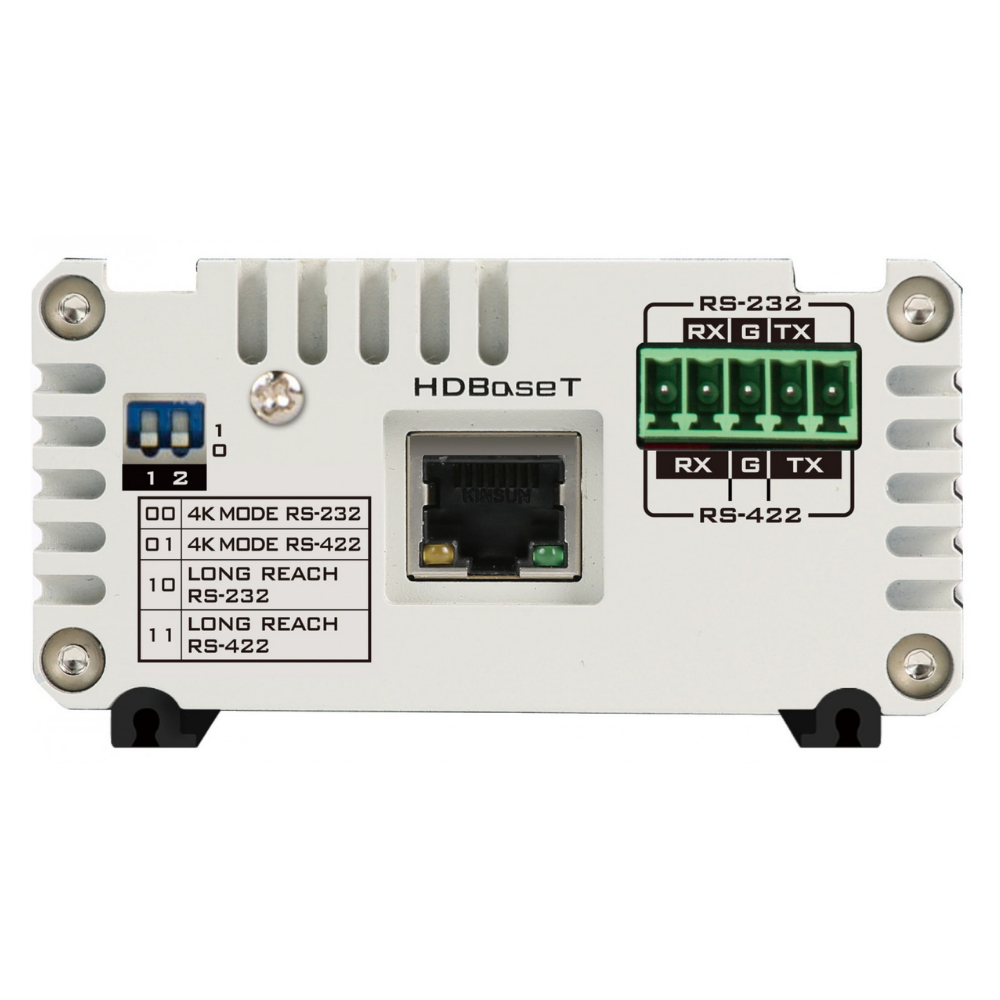

El terminal Phoenix permite el control serie de la cámara. Los interruptores de la unidad seleccionan RS-232 o RS-422, incluidos los modos Long Reach; ajústelos de acuerdo con el protocolo y el cableado del equipo conectado.
CONEXIÓN EN UN SISTEMA HDBaseT

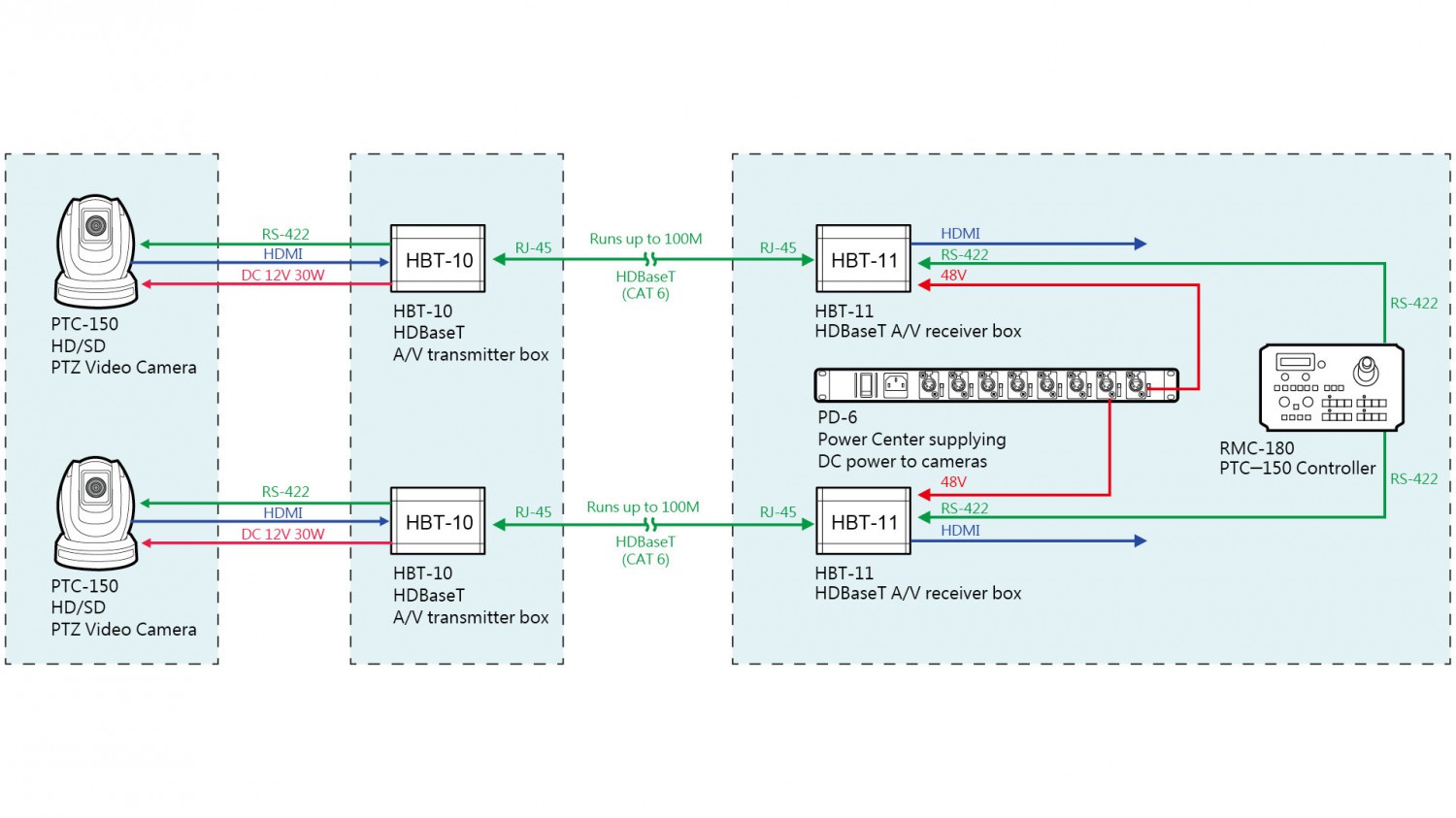

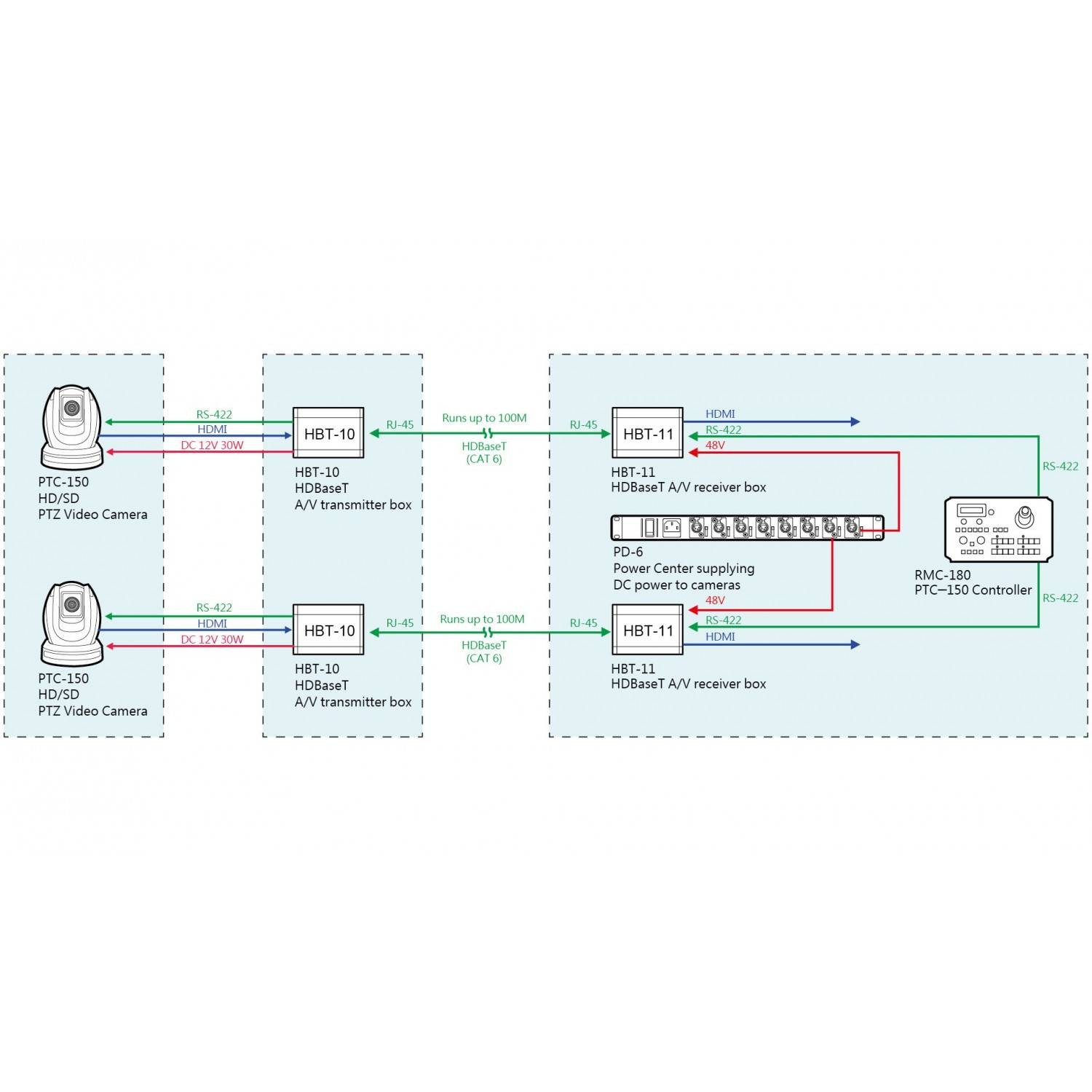

El diagrama muestra una configuración posible: una cámara PTC-150 se conecta a un transmisor HBT-10 y a un receptor HBT-11. HDBaseT transporta vídeo y control; la salida HDMI puede conectarse a un monitor y RS-422 a un controlador RMC-180. El PD-6 alimenta el receptor.
CONTENIDO DEL PAQUETE
1× receptor Datavideo HBT-11
1× adaptador de corriente de 48 V
1× cable de alimentación de CA
1× adaptador Phoenix–RJ-45
ESPECIFICACIONES
Tipo: receptor HDBaseT
Entrada: HDBaseT mediante RJ-45
Salida de vídeo: HDMI, hasta 3840 × 2160p30
Control: DVIP mediante RJ-45; RS-422/RS-232 mediante terminal Phoenix
Transporte: vídeo, audio, datos de control y PoE por un cable Cat 5e/6/6a/7
Distancia: hasta 100 m para Full HD; el alcance real depende de la resolución y del cable
Alimentación: entrada de 48 V CC; salida PoE de hasta 35 W
Dimensiones: 132 × 85 × 45 mm
Peso: aprox. 400 g
Temperatura de funcionamiento: 0–40 °C
RECOMENDAMOS
Datavideo HBT-11 es el receptor de un enlace HDBaseT. Para transmitir vídeo y señales de control mediante HDBaseT, se utiliza con el transmisor compatible Datavideo HBT-10. Para instalarlo en un rack, el kit de montaje compatible es el Datavideo RMK-2.
