Feelworld D71 PLUS-H

Monitor doble de 7 pulgadas para montaje en rack con una altura de instalación de 3U, destinado a salas de control de emisión, salas de montaje y unidades móviles. Dos paneles IPS independientes de 1920 × 1200 con entradas y salidas 4K HDMI y de vídeo compuesto, tally tricolor en cada pantalla, forma de onda con vectorscopio y hasta 32 tablas 3D LUT personalizadas. También se puede configurar a través de la red desde un ordenador. La variante -H es solo HDMI; la versión con SDI se denomina D71 PLUS.

Dos paneles de siete pulgadas en una unidad de rack

Altura de instalación de 3U, profundidad de 30,5 mm, dos configuraciones independientes

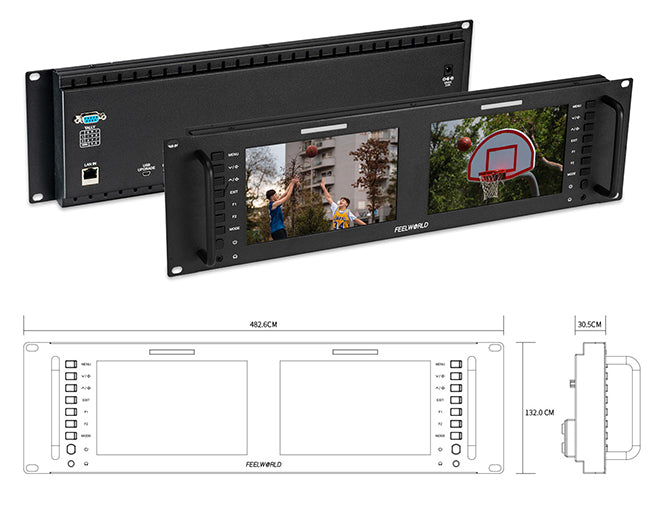

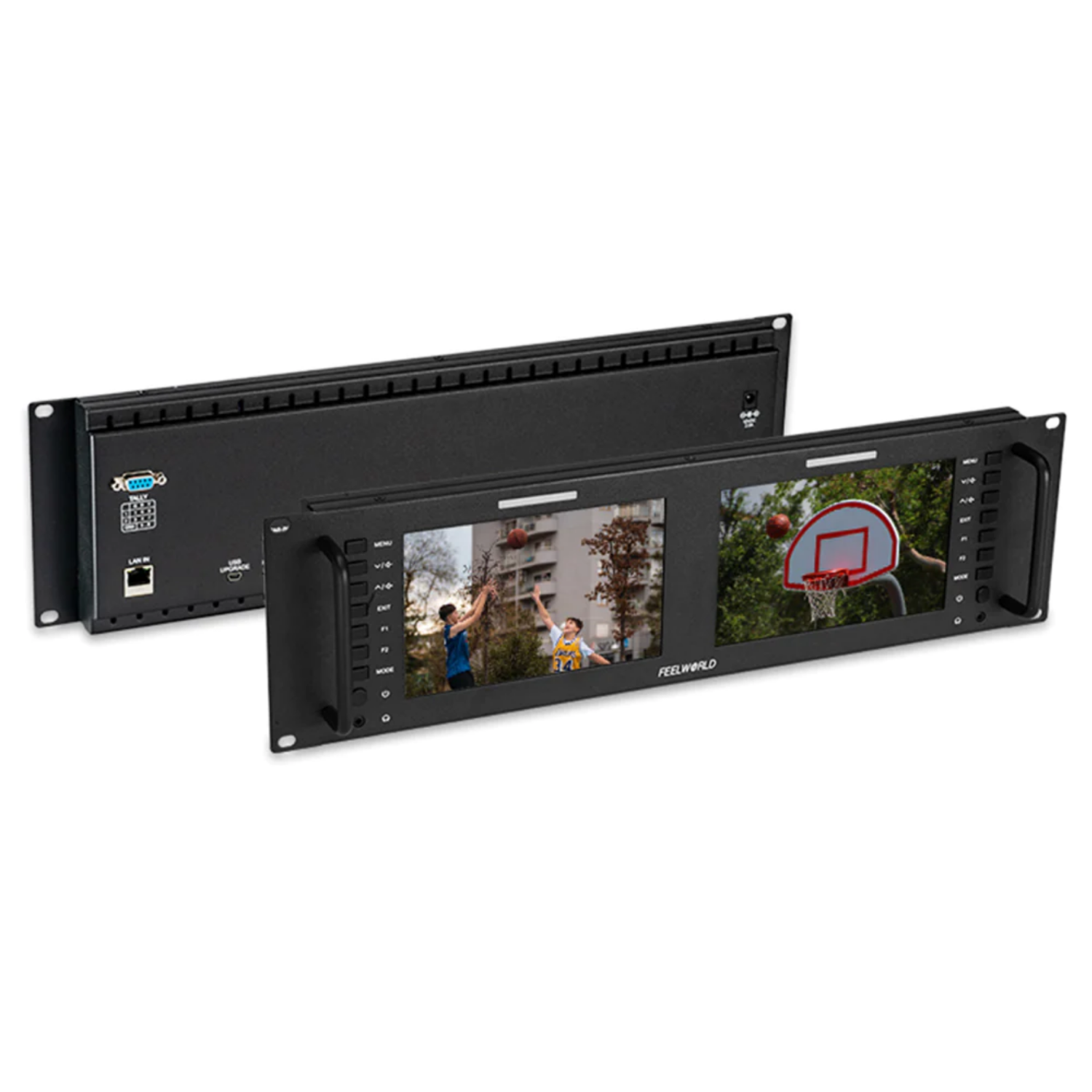

El D71 PLUS-H no es un monitor para cámara, sino un panel de rack para un videowall, una sala de montaje o una unidad móvil. En su carcasa metálica, de 482,6 × 132 × 30,5 mm, se alojan dos pantallas IPS de siete pulgadas, cada una con su propia entrada, su propia fila de botones y su propia configuración. De este modo, puedes ver dos cámaras diferentes a la vez en las dos pantallas.

La altura de instalación es de 3U, por lo que el panel se atornilla a un bastidor estándar de 19 pulgadas. Su peso de 1890 gramos y su profundidad de tan solo 30,5 milímetros son fundamentales a la hora de montar una unidad móvil de producción: en el vehículo cuenta cada centímetro de espacio y cada vatio de calor adicional.

Panel Full HD 1920 × 1200

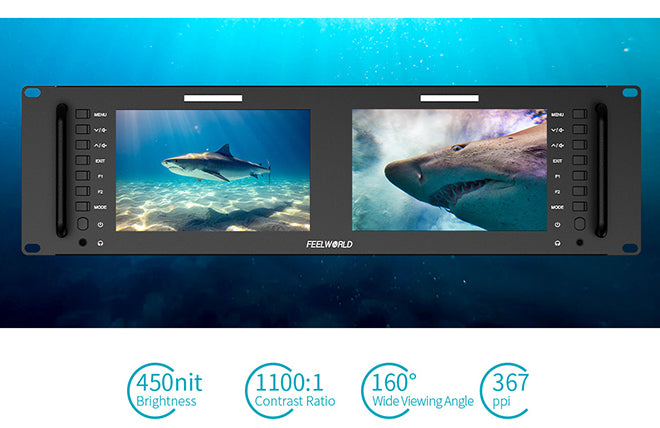

Brillo de 450 cd/m², contraste de 1100:1, ángulos de visión de 160°

Cada una de las dos pantallas IPS tiene una resolución de 1920 × 1200 píxeles, con una relación de aspecto de 16:10 y un espaciado entre píxeles de 0,07875 milímetros. Reproduce los colores con fidelidad y la imagen se mantiene nítida incluso en los detalles más sutiles.

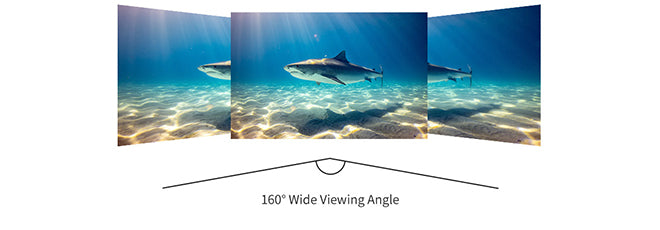

El brillo de 450 cd/m² y el contraste de 1100:1 son adecuados para su uso bajo techo —en un estudio, en una sala de montaje o en un vehículo—. Este monitor no está diseñado para la luz solar directa, por lo que el fabricante ni siquiera lo ofrece para ese fin. Los ángulos de visión son de 80° a cada lado, es decir, 160° tanto en horizontal como en vertical: la imagen no cambia de color, ni siquiera cuando se mira desde un lado o desde arriba.

Botones para cada pantalla por separado e indicadores de tres colores

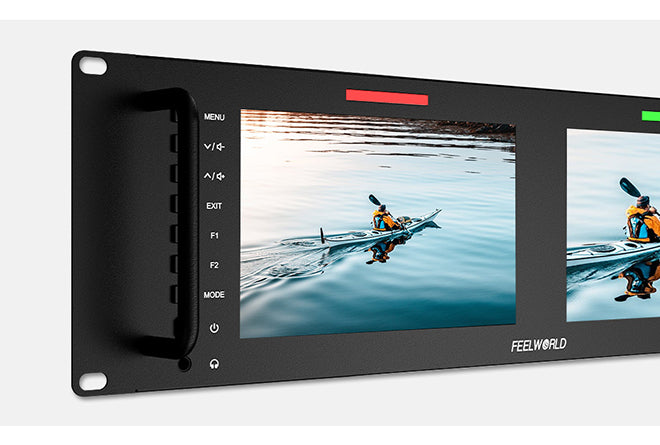

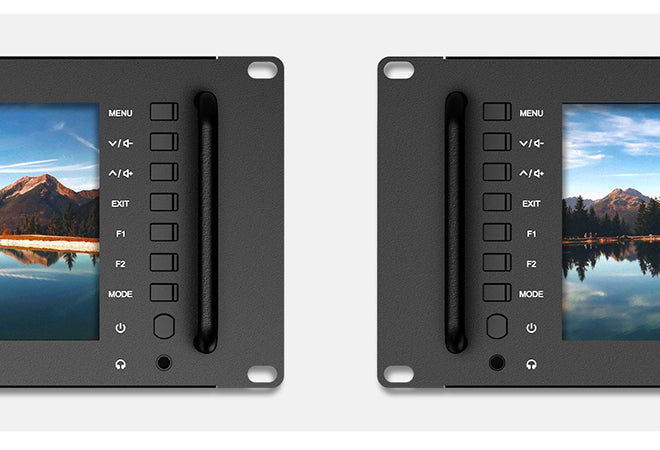

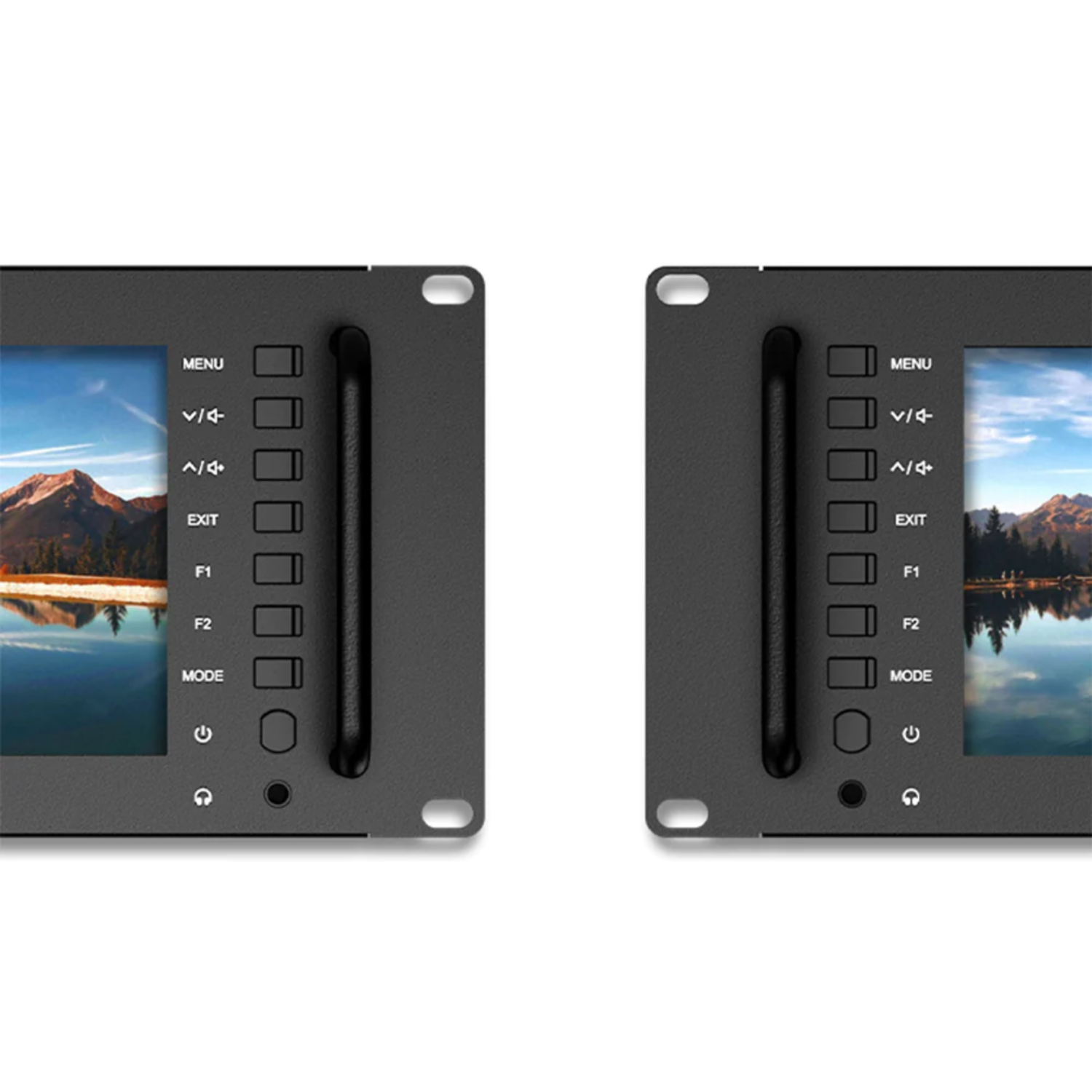

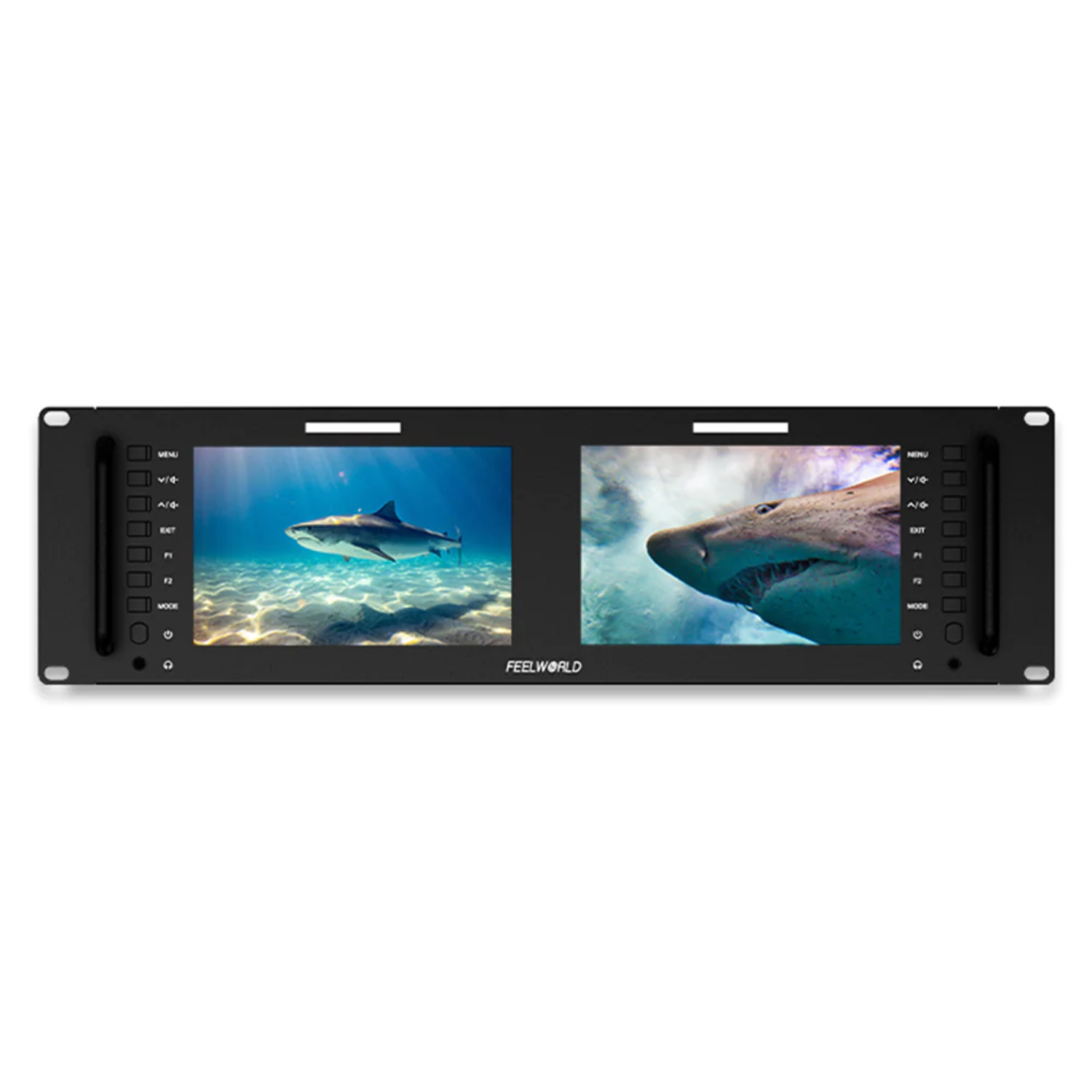

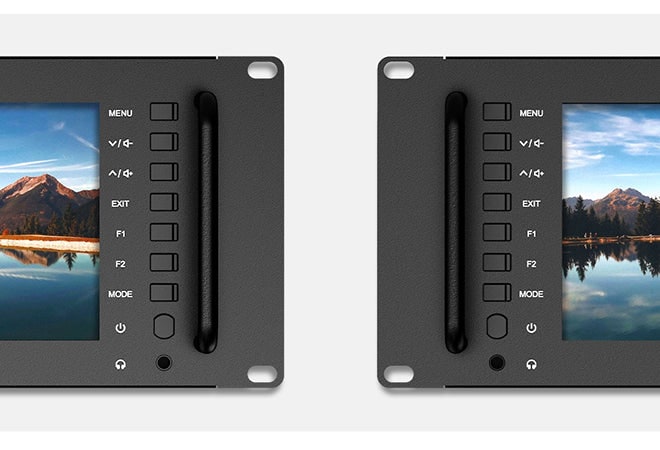

Cada pantalla cuenta con su propia fila de botones en el panel frontal: MENÚ, un par de flechas para el volumen, SALIR, los botones programables F1 y F2, MODO y el interruptor de encendido. La tecla F es un atajo a las funciones más utilizadas, por lo que no es necesario navegar por los menús durante el funcionamiento.

Cada pantalla cuenta con su propia barra de tally, que se ilumina en tres colores: rojo, verde y amarillo. Se controla desde el conector DB-9 situado en la parte trasera, de modo que el operador que está junto al monitor sabe qué cámara está en directo y cuál está lista, al igual que la sala de control.

Entradas y salidas para cada pantalla por separado

Solo HDMI y vídeo compuesto: esta variante es «solo HDMI»

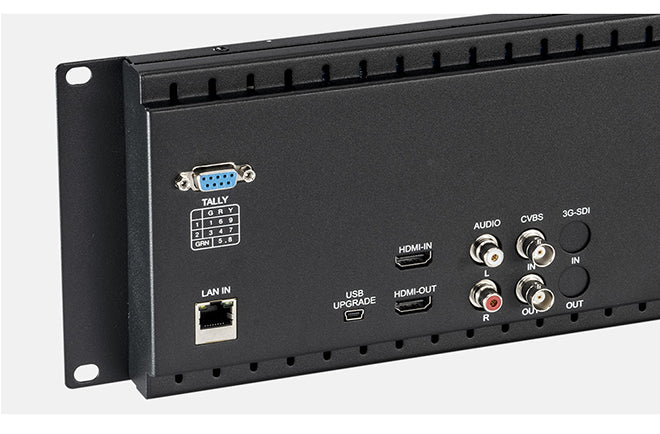

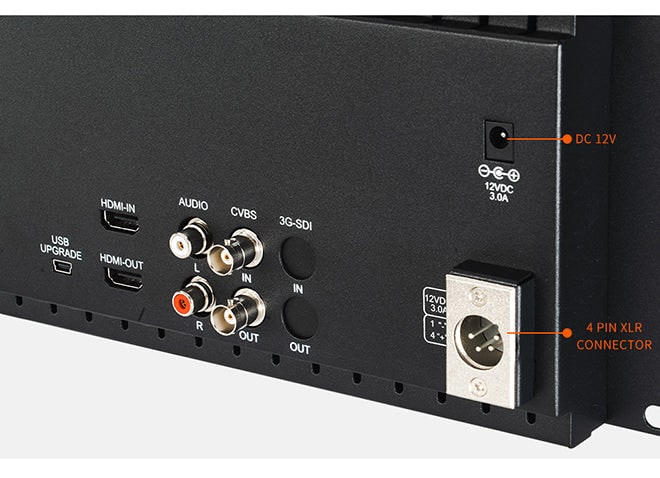

El panel trasero cuenta, para cada una de las dos pantallas, con una entrada y una salida HDMI, así como una entrada y una salida de vídeo compuesto (CVBS) en conectores BNC. A ello se suman dos entradas RCA para audio L/R y una salida de auriculares estéreo.

La entrada HDMI admite 4K UHD 3840 × 2160 a 30 Hz y DCI 4K 4096 × 2160 a 24 Hz, además de 1080p a 60 fotogramas, 1080i, 720p y las resoluciones estándar 480i/576i/480p/576p. La entrada compuesta reconoce automáticamente tanto el formato PAL como el NTSC.

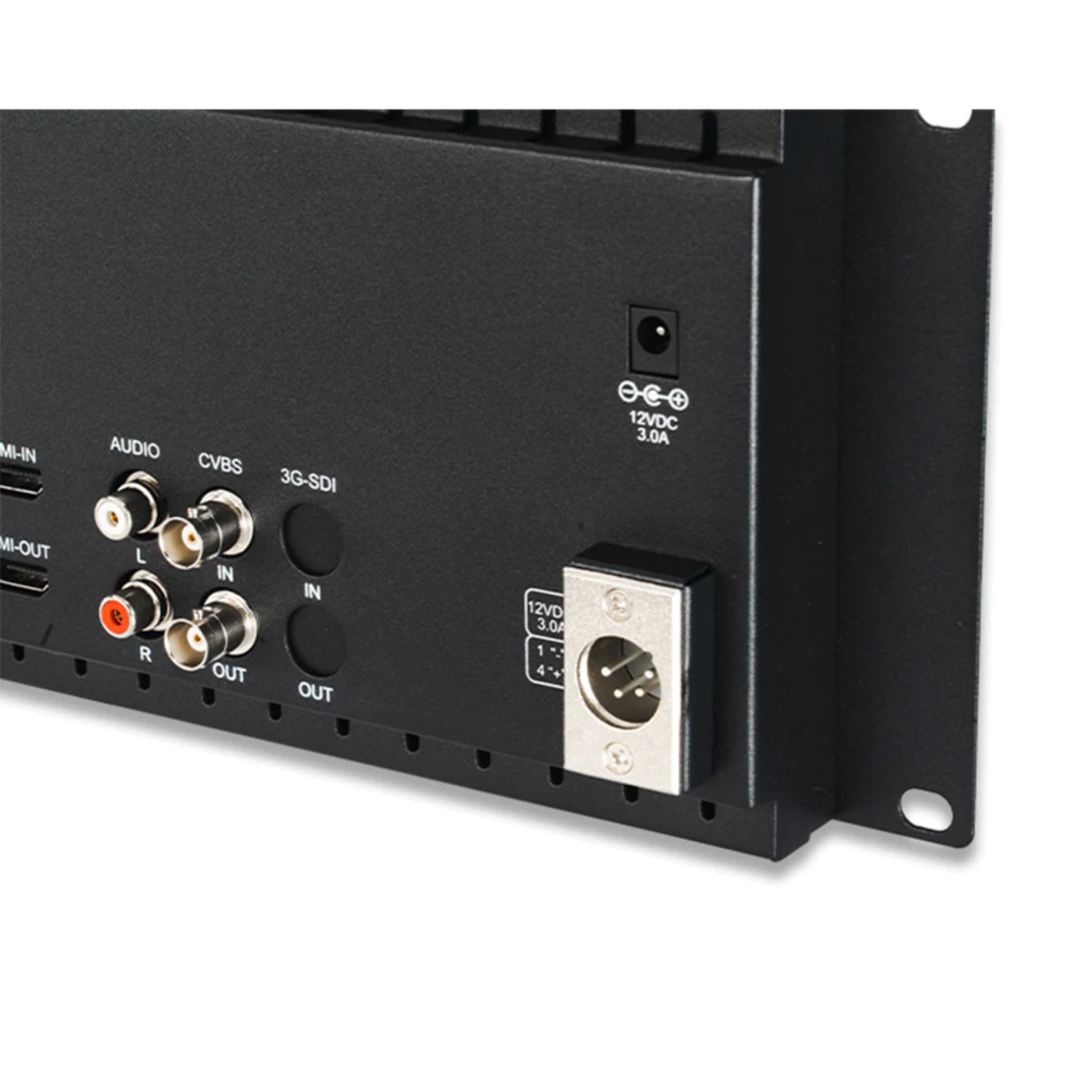

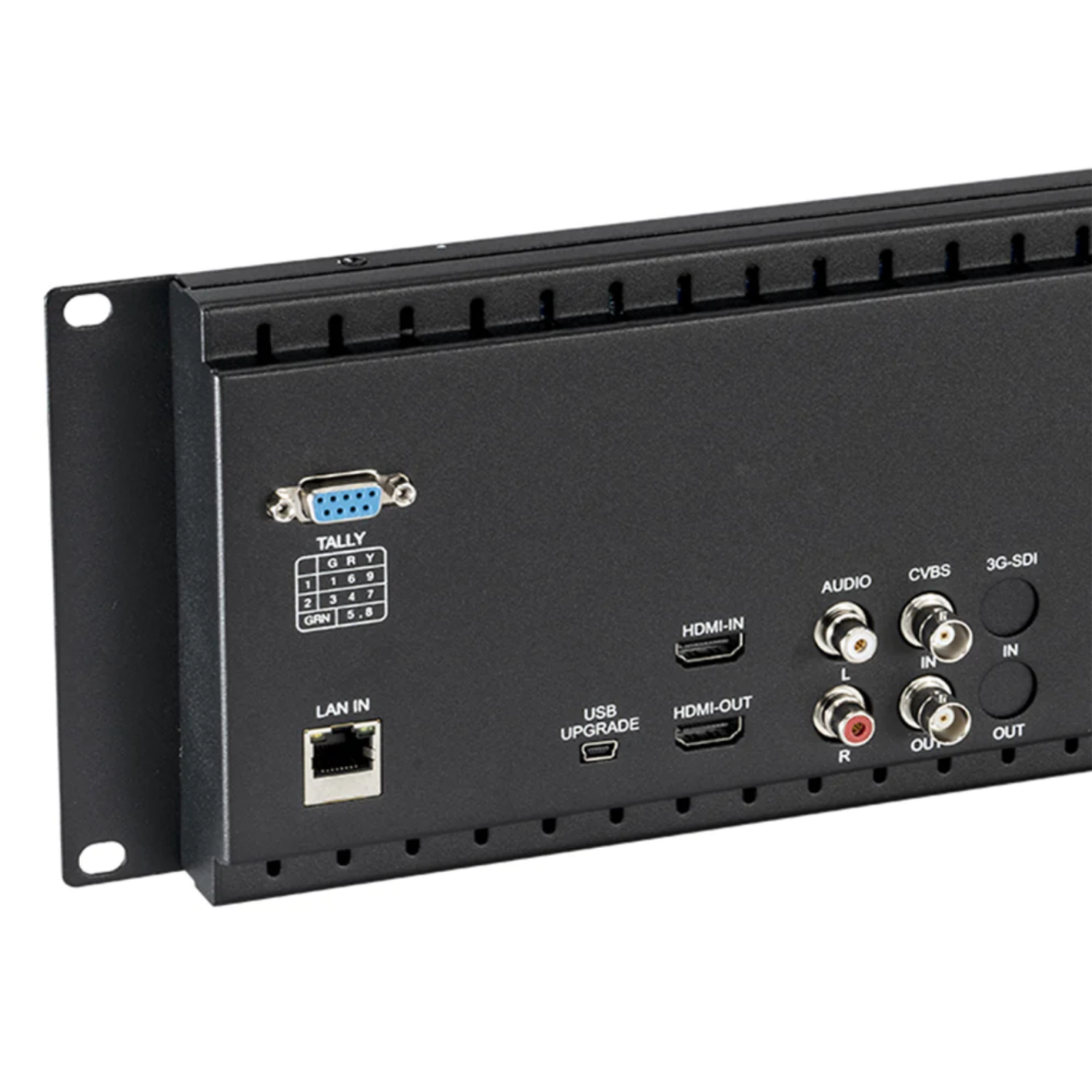

En las fotografías del panel trasero, fíjate en la serigrafía «3G-SDI IN» y «3G-SDI OUT»: la carcasa es idéntica a la del modelo D71 PLUS, pero en la variante -H hay orificios ciegos vacíos debajo de esta serigrafía y los conectores no están instalados. Quien necesite SDI, optará por el modelo D71 PLUS.

Las entradas y salidas están duplicadas, por lo que el panel se puede conectar en cadena: la señal pasa a través de él hacia otro monitor, a una grabadora o a la sala de control, sin necesidad de un distribuidor. La alimentación se realiza mediante un conector coaxial de 12 V CC o un XLR de cuatro pines, ambos en un rango de 9 a 24 V.

Configuración a través de la red, no mediante botones

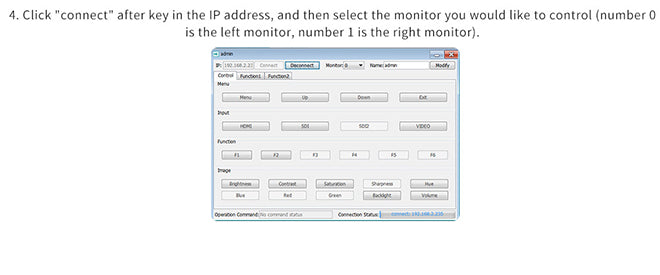

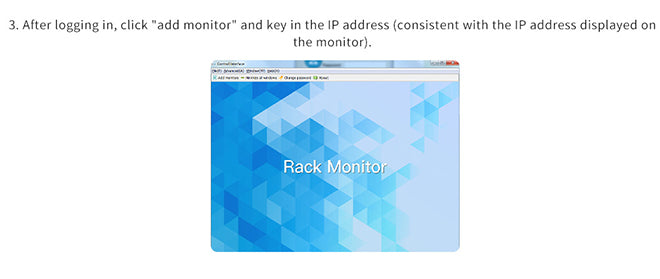

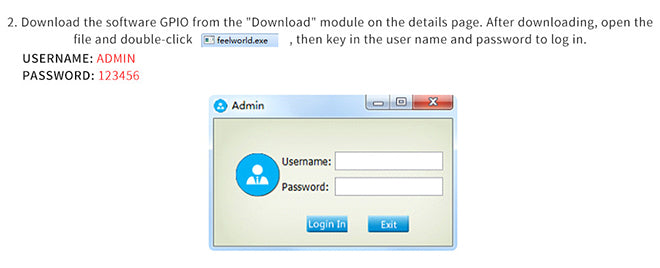

Junto a los conectores de vídeo hay una toma LAN. Una vez conectado a la red, el panel se identifica con su dirección IP y se puede configurar desde el ordenador mediante el programa GPIO, que el fabricante ofrece para su descarga. Una vez iniciada la sesión, el monitor se añade según su dirección IP y, a continuación, desde el teclado se pueden cambiar las entradas y ajustar el brillo, el contraste, la saturación, la nitidez y la retroiluminación, por separado para cada una de las dos pantallas (0 es la izquierda, 1 es la derecha).

En una pared donde hay cinco o diez pantallas apiladas una encima de otra, esto supone la diferencia entre pasar un minuto o media hora subiendo y bajando por la escalera. Nota del fabricante: el programa funciona en el sistema operativo Windows.

El conector USB de la parte trasera sirve para actualizar el firmware y para cargar tablas LUT personalizadas desde una memoria USB.

LUT 3D y herramientas de control de imagen

Hasta 32 tablas .cube personalizadas desde una memoria USB

El panel cuenta con una conversión integrada del perfil logarítmico a Rec.709 y, además, puede cargar hasta 32 tablas personalizadas en formato .cube. Los archivos se guardan en el directorio raíz de la memoria USB y se cargan mediante un adaptador en el conector USB situado en la parte trasera. De este modo, podrás ver el aspecto final ya durante la grabación, y no solo en la sala de montaje.

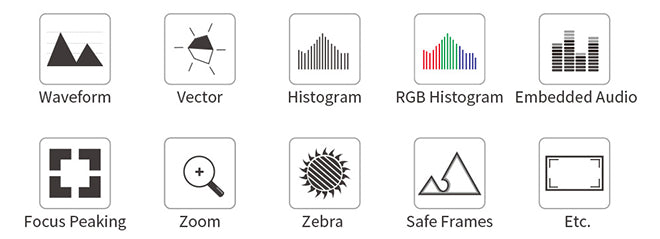

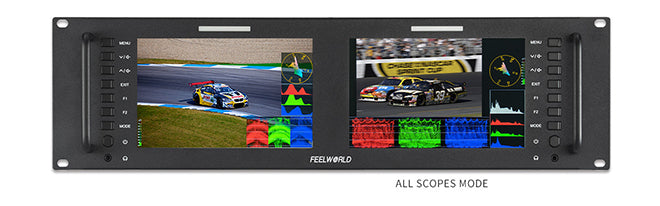

El conjunto de herramientas incluye la forma de onda (RGB/YUV/Y parade), el vectorscopio, el histograma de brillo y RGB, la fase y el nivel de audio, el peaking, la zebra, los colores falsos, el zoom, la visualización píxel a píxel, los marcadores de fotograma y la cuadrícula de nueve casillas. Las curvas de nivel se pueden abrir de una en una o todas a la vez con un solo botón en el modo «All Scopes»; de este modo, sustituyen a un medidor independiente y considerablemente más caro.

Ambas pantallas se configuran de forma independiente, por lo que en una puede mostrarse la imagen limpia y en la otra el análisis de la señal de la misma cámara.

Dónde se utiliza

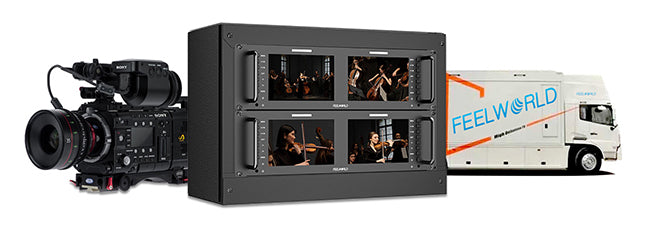

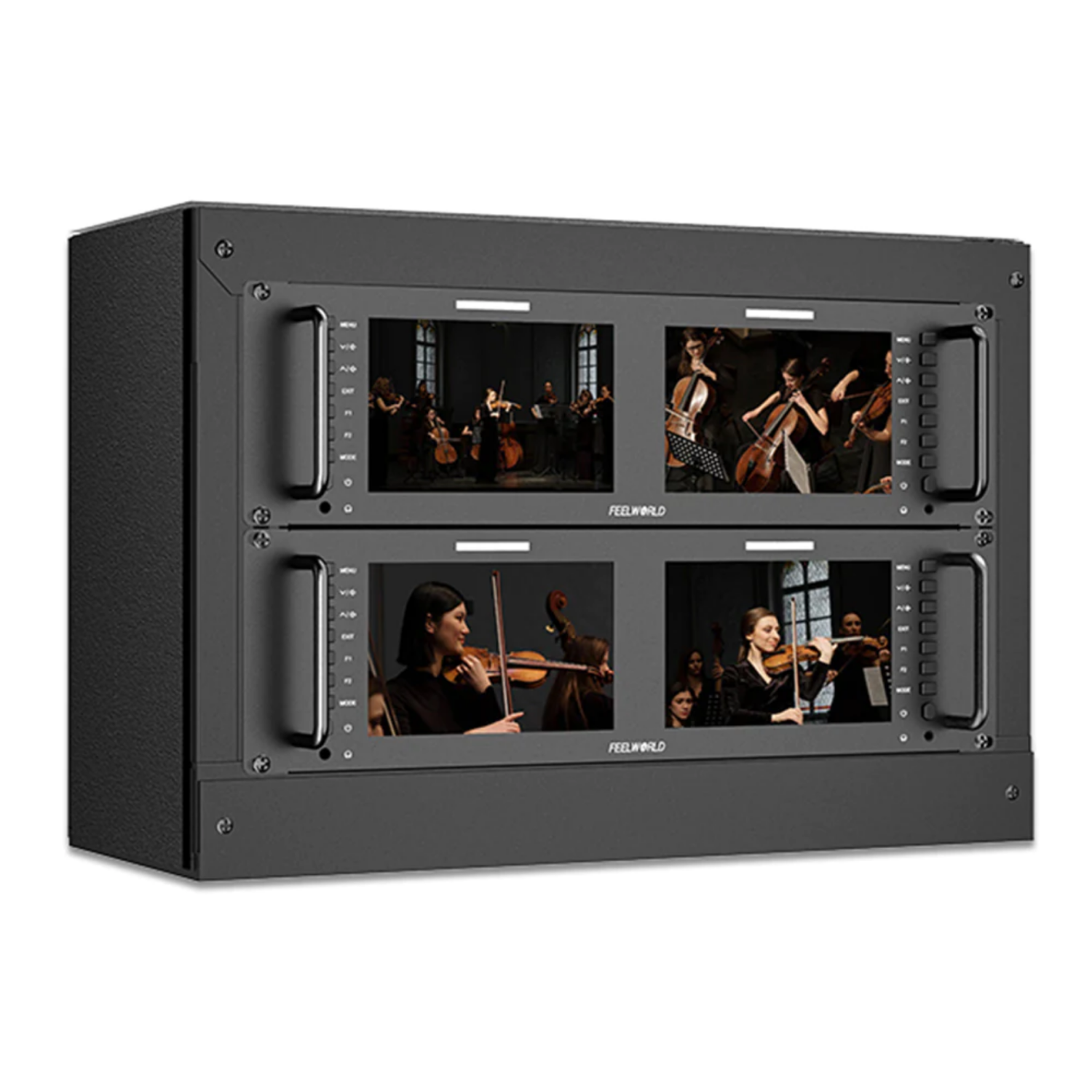

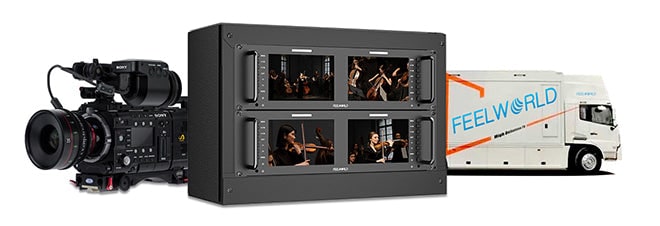

En la sala de control de emisión, los paneles se colocan uno encima de otro y desde ellos se supervisan muchas entradas de cámara a la vez; mientras tanto, el indicador de tally integrado muestra en todo momento qué está en directo y qué se está grabando.

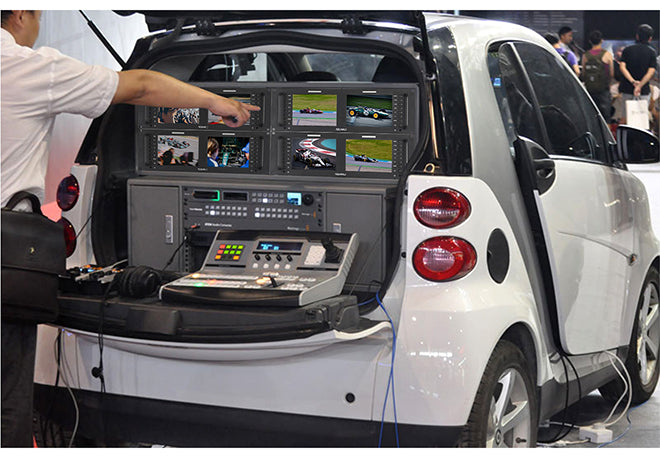

En la unidad móvil de retransmisión, el espacio y el calor son factores decisivos. El D71 PLUS-H es delgado, ligero y consume como máximo 21 W, por lo que cabe en un marco en el que un monitor más grueso resultaría un estorbo. Además de para la retransmisión, también resulta adecuado para la posproducción, en el plató, para la retransmisión de conciertos y en los platós portátiles que se transportan en avión.
