Feelworld L1 PLUS

Mesa de mezclas de dirección para retransmisiones en directo con varias cámaras. Sus cuatro entradas HDMI admiten hasta 4K a 60 fotogramas por segundo; la conmutación se realiza mediante una pantalla táctil de dos pulgadas y también permite controlar cámaras PTZ. Es ideal para cumbres, eventos culturales y eventos deportivos.

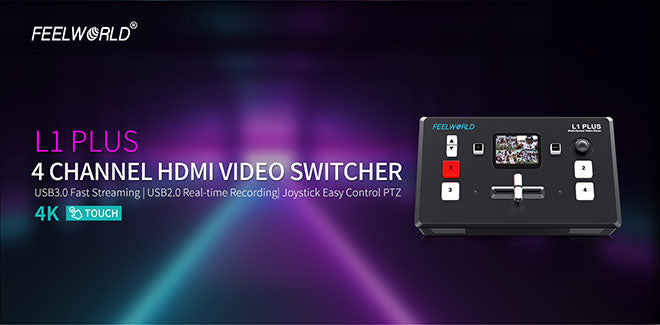

Mesa de mezclas de dirección para retransmisiones en directo con cuatro cámaras

4× HDMI con entrada de hasta 4K a 60p, pantalla táctil de dos pulgadas, T-bar y joystick

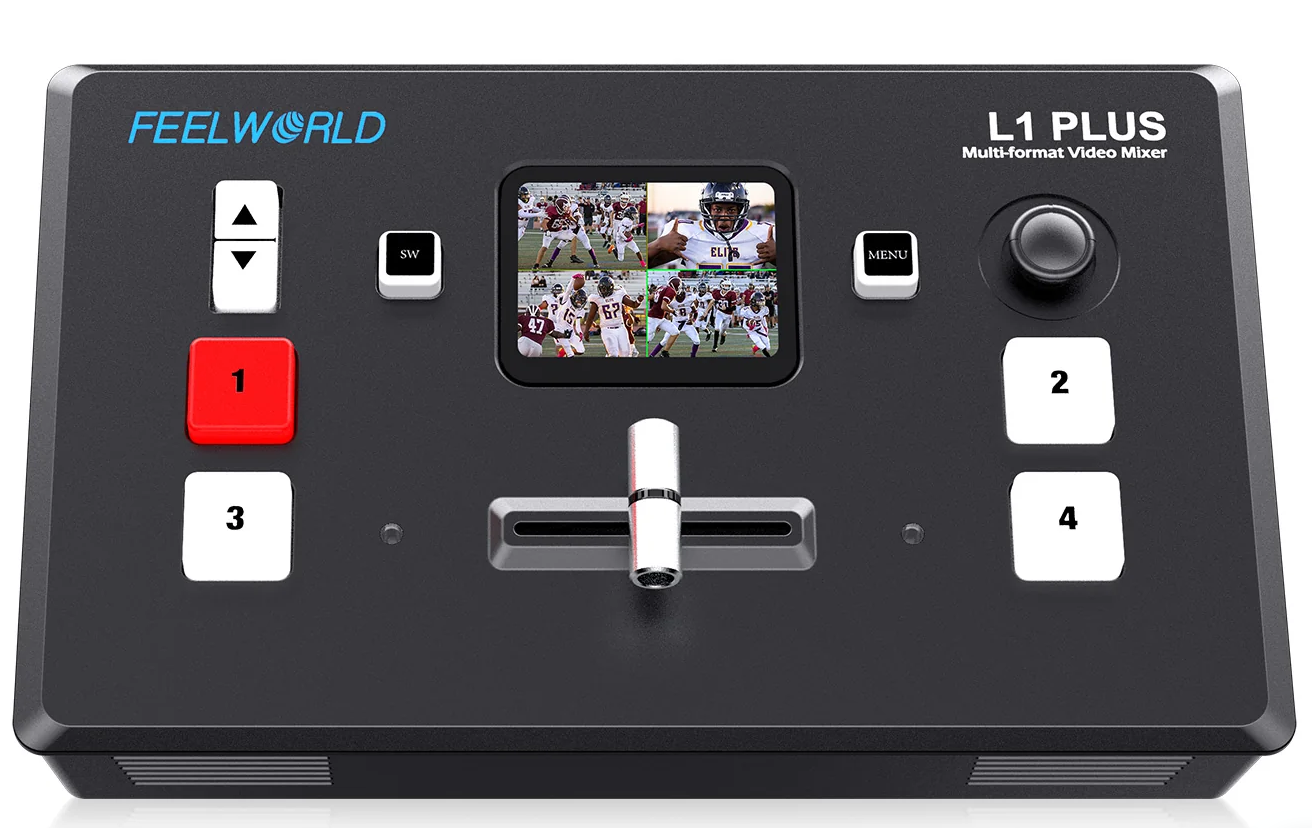

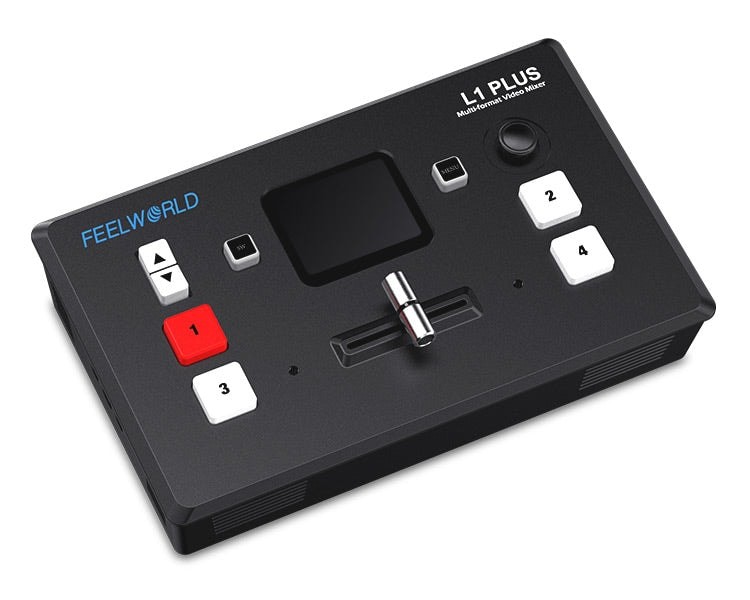

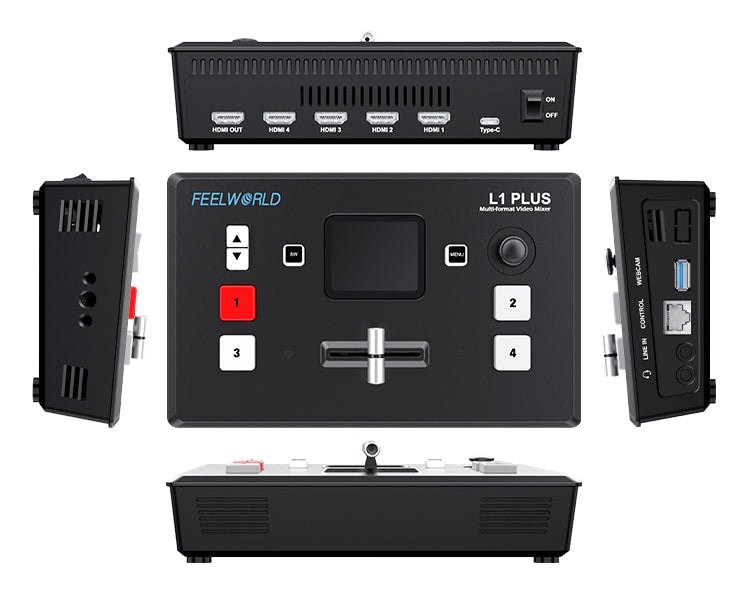

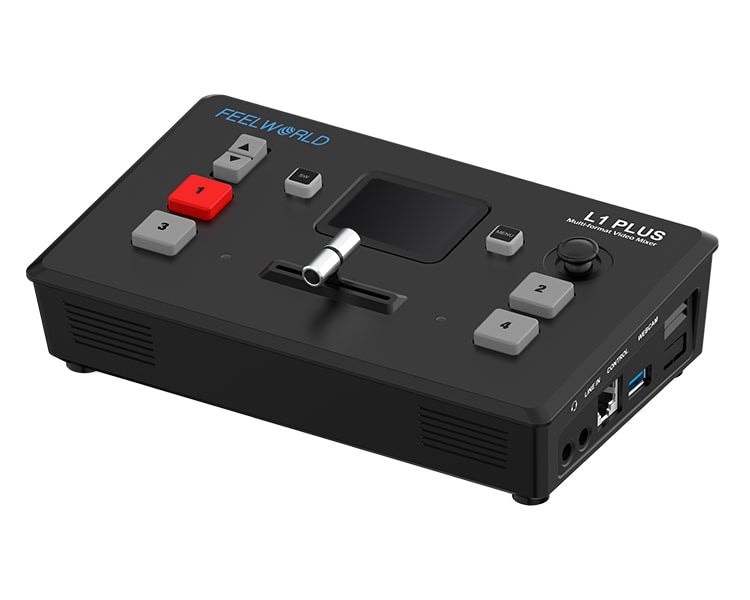

El L1 PLUS no es un monitor, sino una mesa de regidor de sobremesa: cuatro entradas HDMI en las que se recogen las imágenes de las cámaras, un portátil o una cámara réflex, y un programa terminado en la salida. Las entradas admiten incluso señales 4K a 60 fotogramas por segundo y la mesa de mezcla las convierte automáticamente al formato de emisión. El dispositivo pesa 468 gramos, mide 194 × 110 × 48 milímetros y, gracias a su rosca de 1/4", se puede montar en un trípode, por lo que una sola persona puede encargarse de toda la retransmisión.

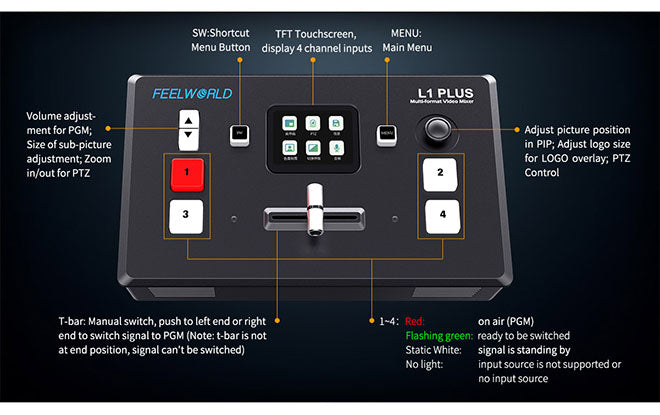

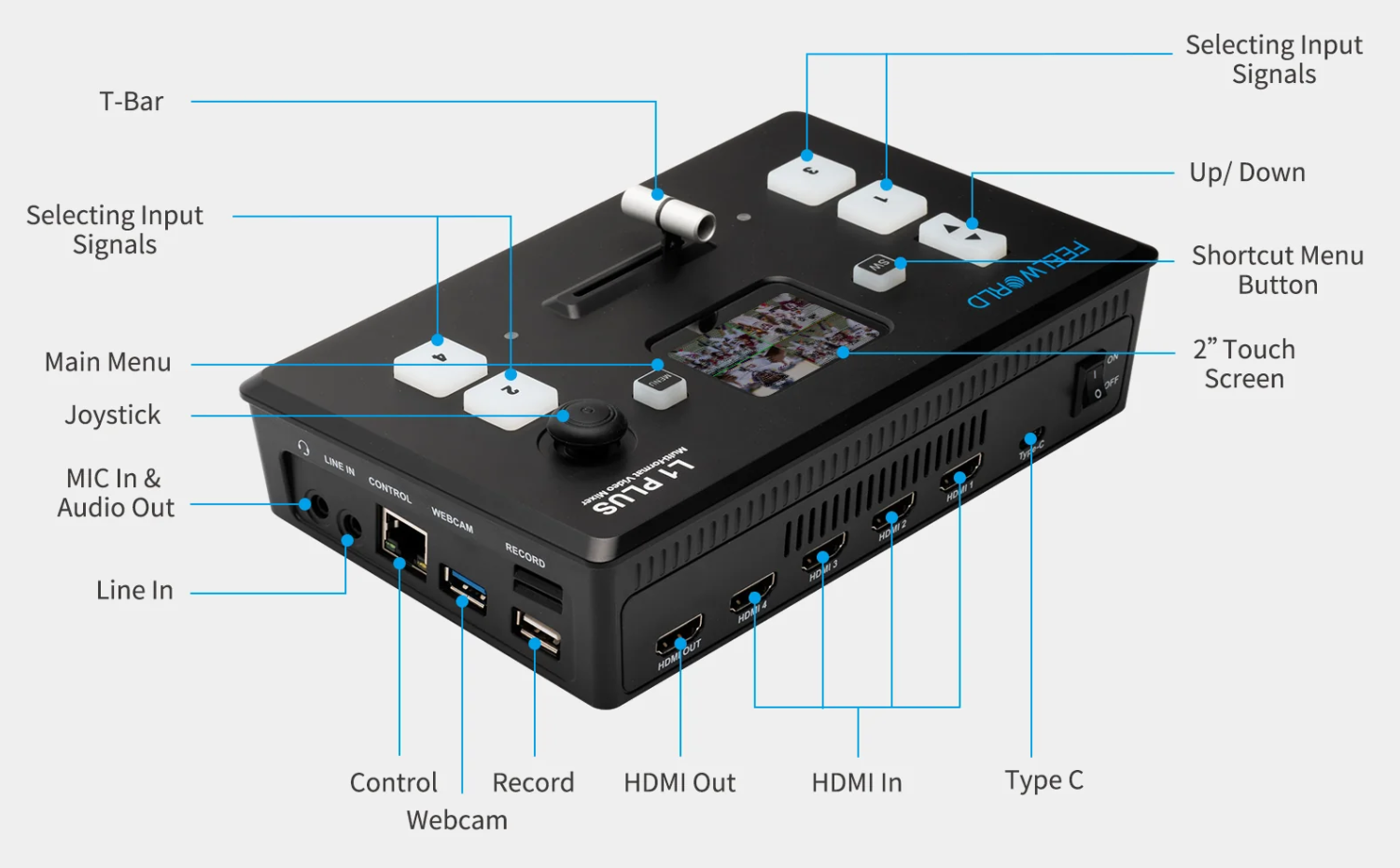

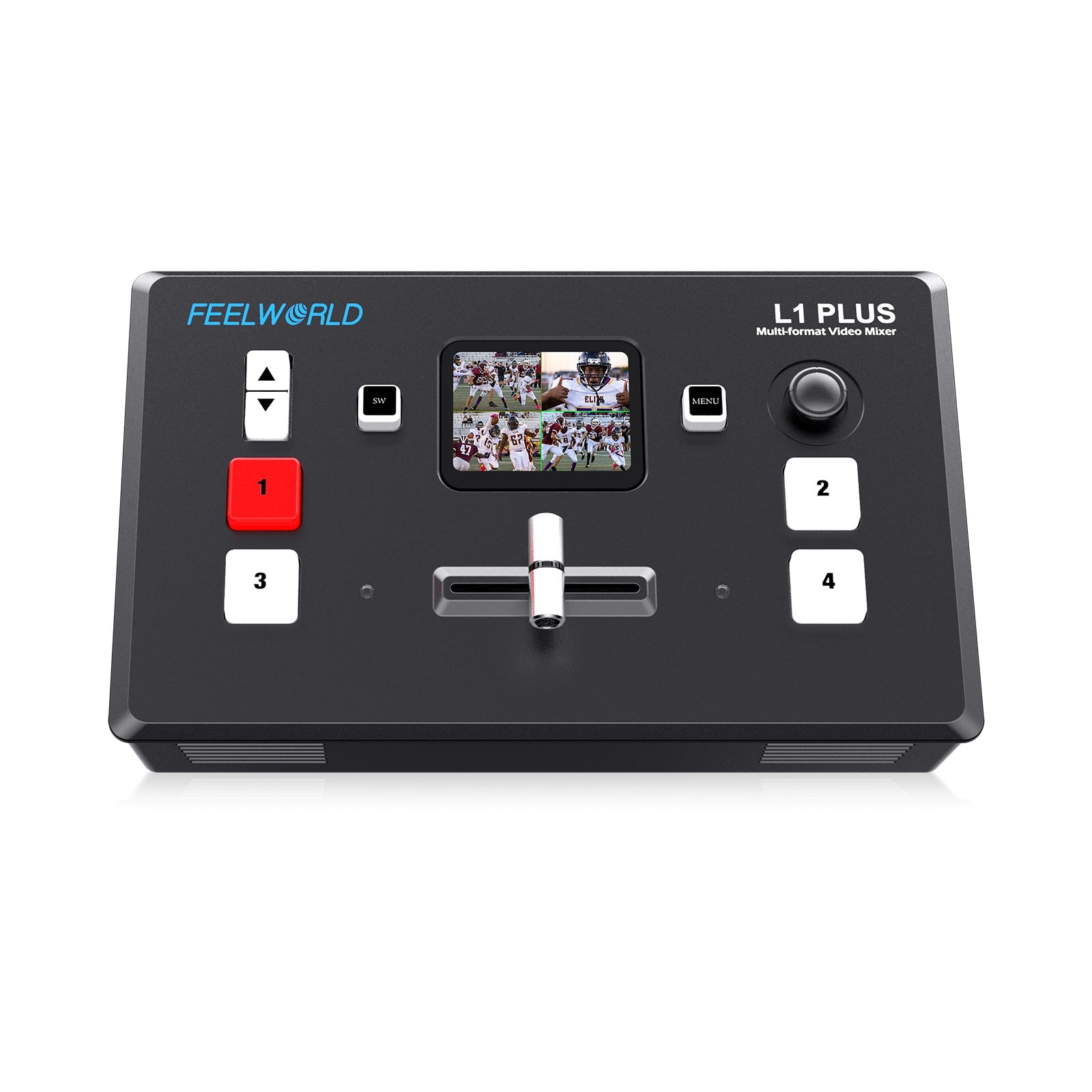

La conmutación se realiza mediante los botones del 1 al 4 y la palanca T-bar, y los ajustes se configuran en la pantalla táctil de dos pulgadas. Los botones indican el estado de la entrada mediante colores: el rojo significa que la señal se envía a la salida del programa; el verde parpadeante, que la entrada está lista; el blanco fijo, que la señal está en espera; y el botón apagado, que indica una fuente ausente o no compatible. El joystick de cinco direcciones situado junto a la pantalla controla las cámaras PTZ, la posición de la imagen insertada y el tamaño del logotipo. Se alimenta mediante el adaptador USB-C incluido (PD 12 V / 1,5 A) y consume 20 W.

Qué se puede conectar a la mesa de mezclas

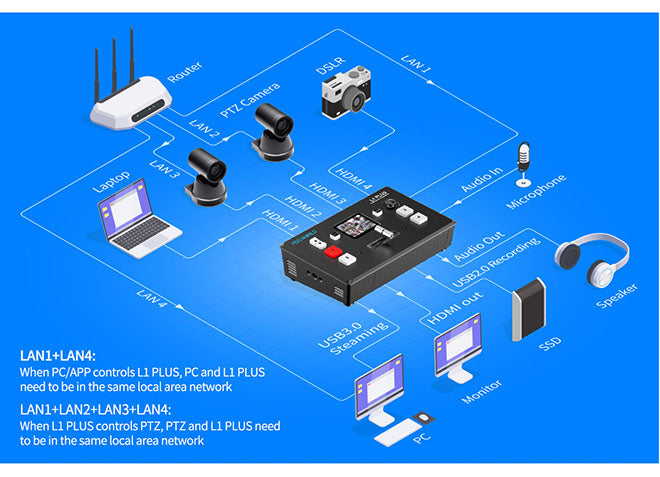

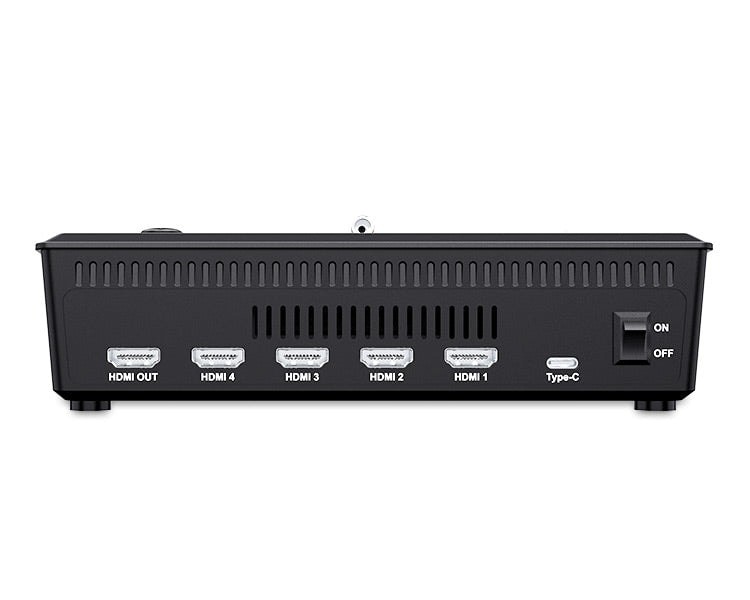

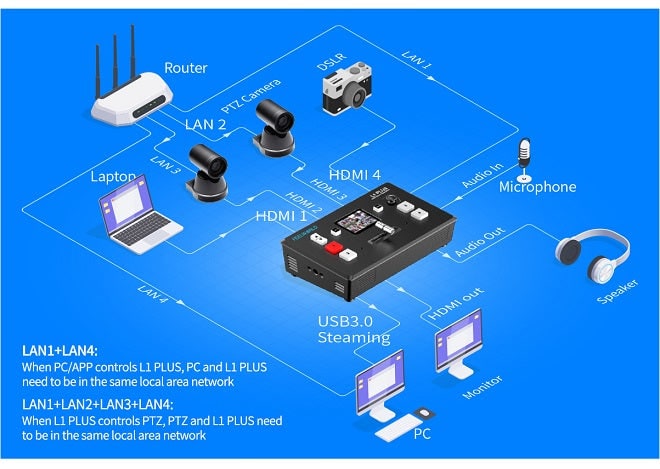

A las entradas se puede conectar cualquier dispositivo con salida HDMI: cámaras, cámaras réflex o incluso un portátil con una presentación. La salida HDMI se conecta a un monitor de previsualización, el puerto USB-A 3.0 al ordenador como fuente de la cámara web y el segundo puerto USB-A 2.0 a un disco duro para la grabación. El conector RJ45 sirve para el control: a través de él se controlan las cámaras PTZ mediante el protocolo VISCA, o bien se controla la propia mesa de mezclas desde el ordenador y el teléfono. Para ello, las cámaras, el ordenador y el L1 PLUS deben estar en la misma red local.

Transmisiones de tamaño medio y grande

De dos a cuatro cámaras, además de un ordenador con la presentación

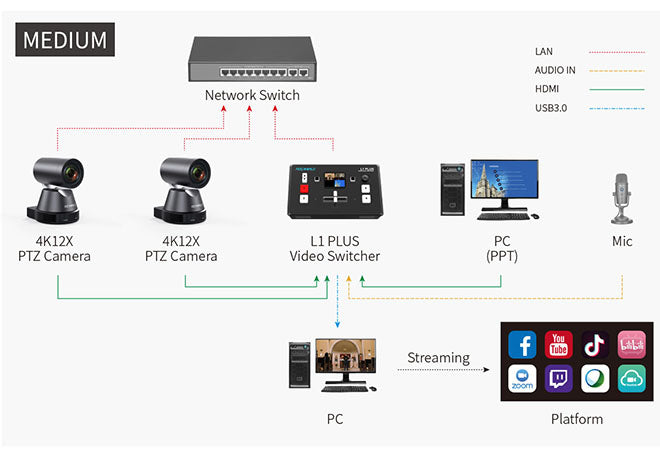

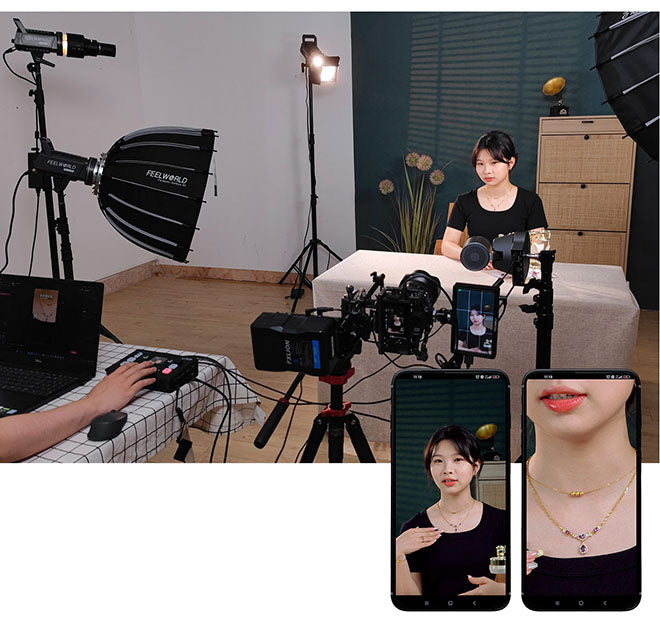

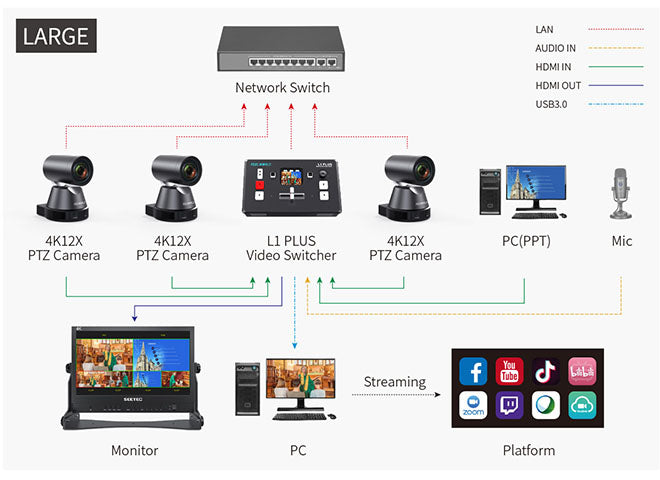

Para un evento de tamaño mediano bastan dos o tres cámaras —una para los primeros planos y otra para el plano general— y un ordenador desde el que se reproduce la presentación. Para una retransmisión a gran escala, se utilizan tres o cuatro cámaras y se añade un controlador PTZ. Todas las imágenes se alternan mediante botones y una barra en T; el programa final se transmite a través de USB 3.0 al ordenador y, desde allí, al servicio de streaming; al mismo tiempo, se puede enviar la señal por la salida HDMI a un monitor de previsualización de gran tamaño para la sala de control.

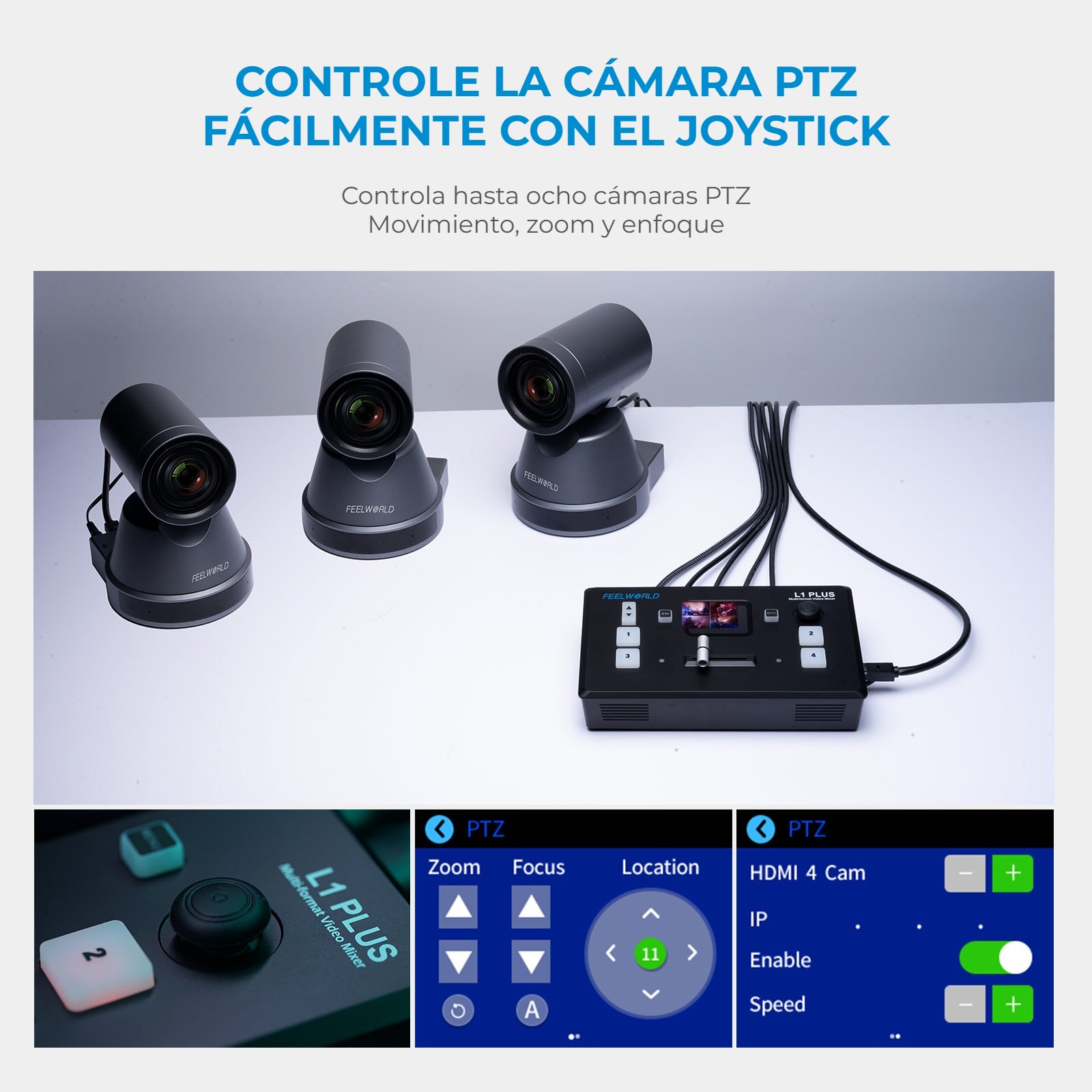

Cámaras PTZ directamente desde el panel

Hasta ocho cámaras, protocolo VISCA

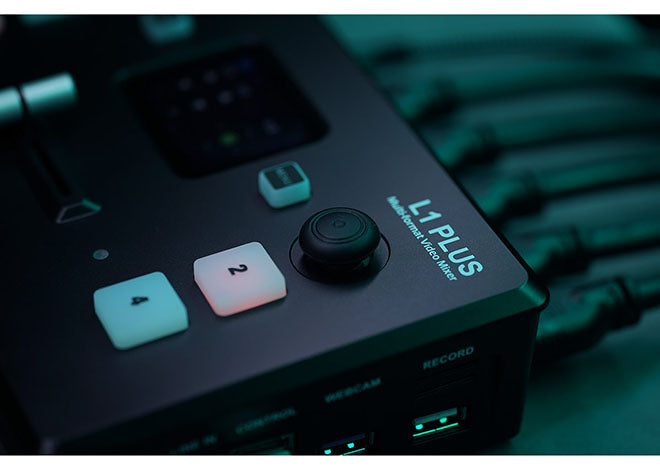

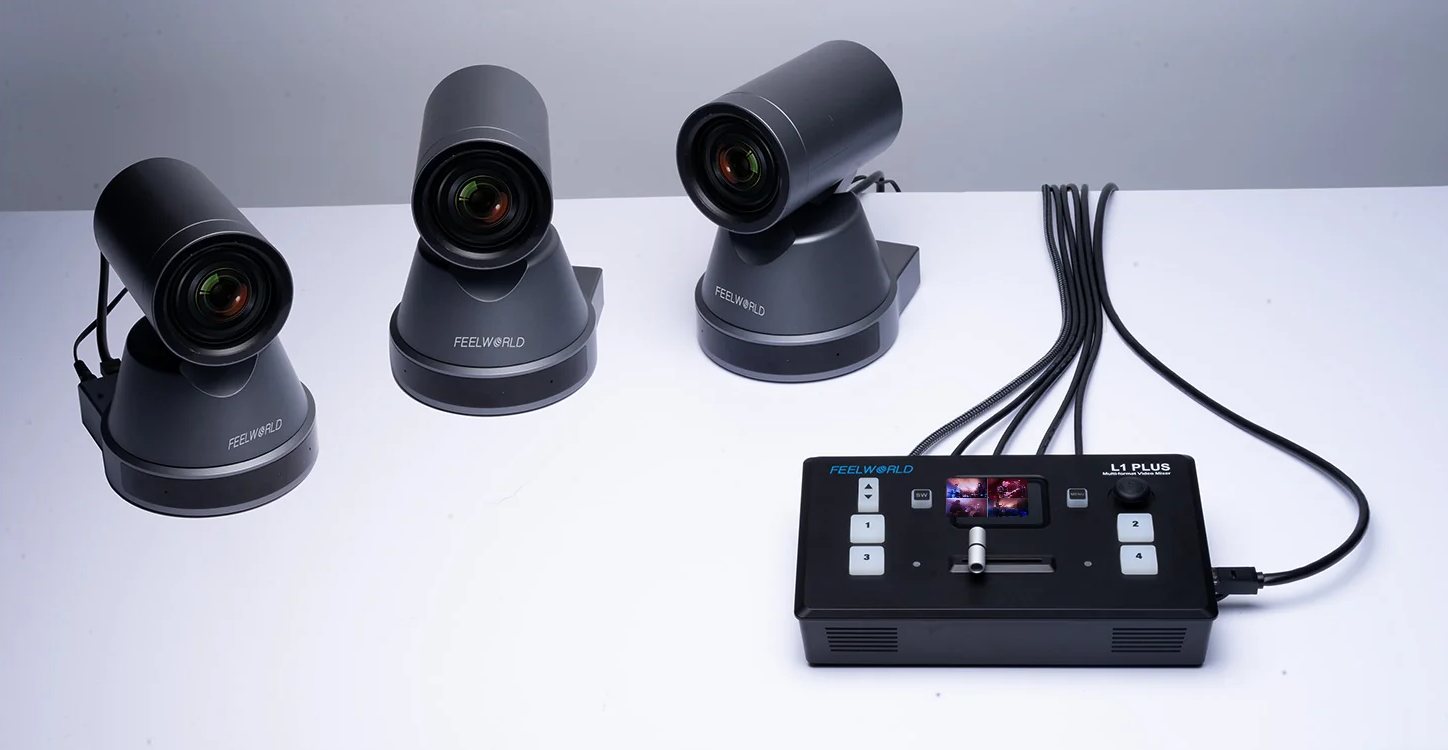

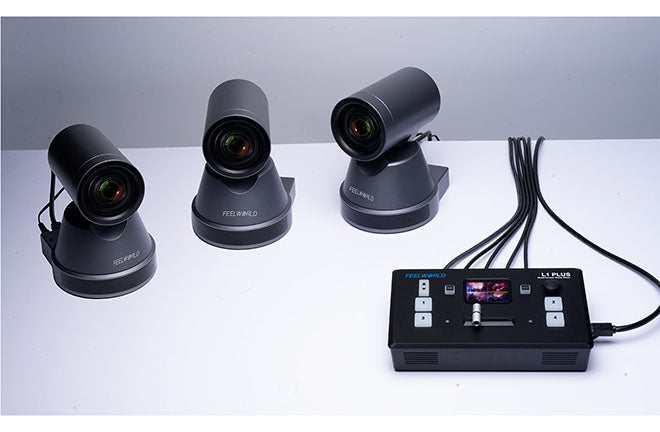

El joystick de cinco direcciones del panel permite girar e inclinar la cámara, así como ajustar el zoom y el enfoque. La cámara debe ser compatible con el protocolo VISCA y estar conectada a la misma red local. La mesa de mezclas memoriza la posición y el zoom, por lo que la preajuste se puede activar con solo pulsar un botón la próxima vez. A través del conmutador PoE y la aplicación Feelworld Live se pueden controlar hasta ocho cámaras PTZ a la vez, algo que agradecerá cualquiera que gestione cámaras de forma remota. Al controlar la cámara, el L1 PLUS debe permanecer en el menú «Control»; de lo contrario, la cámara no responderá.

Chroma key y logotipo insertado

La función de croma admite fondos tanto verdes como azules y cuenta con ajustes propios para el borde y el velo de color, de modo que el sujeto frente al fondo no presente un borde verde a su alrededor. Además, se puede insertar un logotipo en la imagen y ajustar su tamaño y posición con el joystick; de este modo, una habitación normal se puede convertir en un estudio virtual y el programa conserva la marca incluso tras su retransmisión.

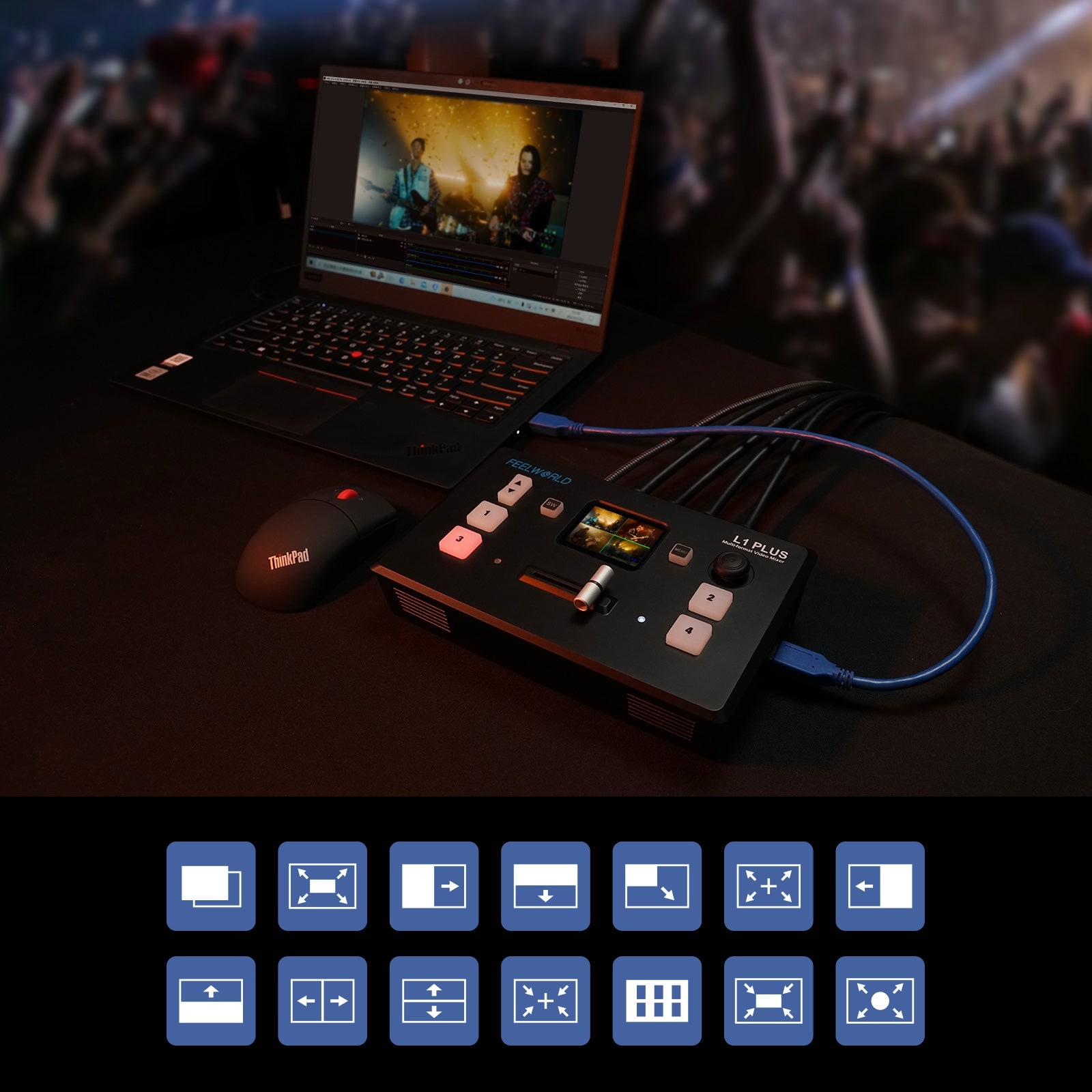

Catorce transiciones e imagen en imagen

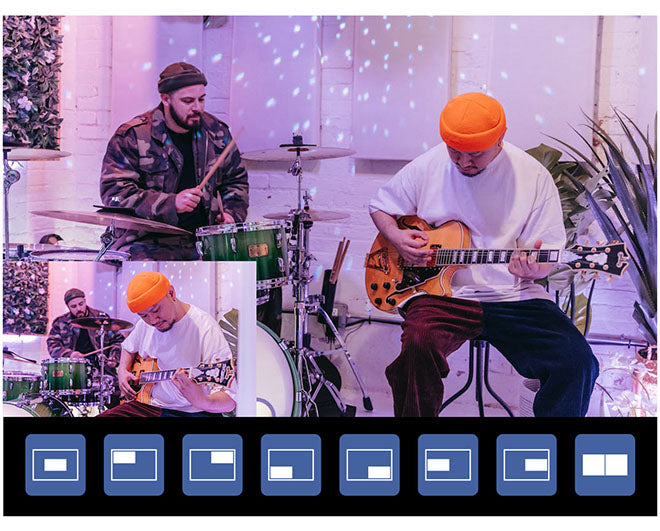

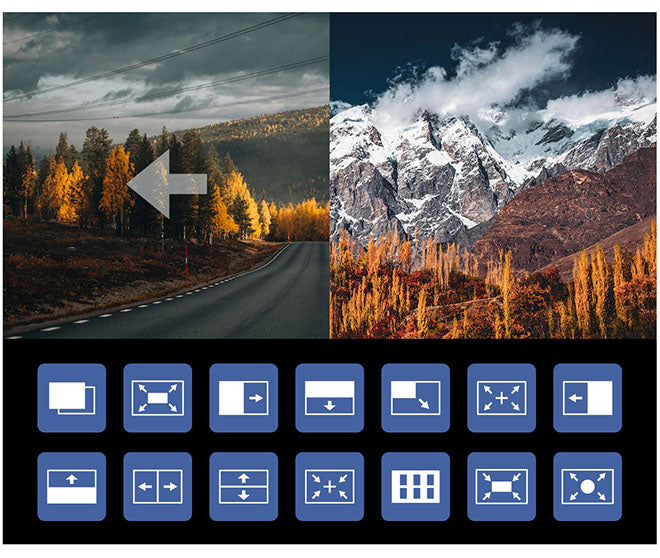

La mesa de mezclas ofrece catorce efectos de transición con calidad de emisión y la duración de la transición se puede ajustar entre cero y diez segundos; el cambio se realiza mediante un botón o manualmente con la barra en T. La función «imagen en imagen» muestra dos entradas a la vez: se puede insertar en el programa cualquiera de las cuatro entradas HDMI en ocho configuraciones diferentes, y con el joystick se puede modificar tanto el tamaño como la ubicación de la ventana insertada. Al pulsar el centro del joystick se alterna entre las capas A y B.

Ocho escenas guardadas

Se guardan todos los ajustes, no solo la fuente

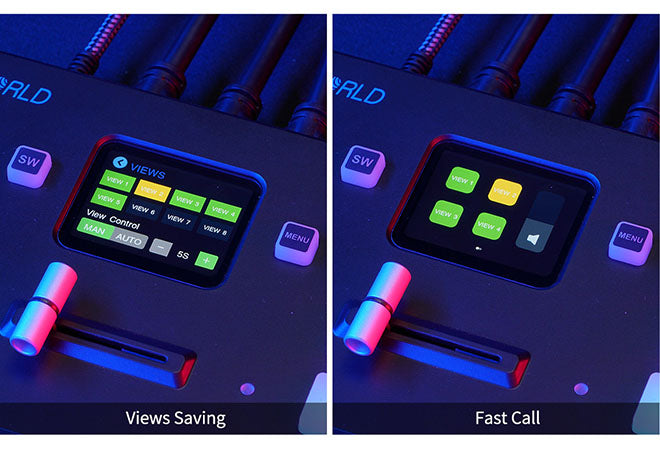

Se pueden guardar hasta ocho escenas en la memoria y en cada una de ellas se conservará todo lo que esté configurado en ese momento: la disposición de la imagen en la imagen, la configuración del croma y los ajustes preestablecidos de las cámaras PTZ. Se activan mediante un atajo de software y pulsando el botón correspondiente a la escena, lo que permite saltarse todo el recorrido por el menú durante la retransmisión. El cambio entre escenas se puede configurar de forma manual o automática, con un tiempo de retardo personalizado.

Vista previa en un monitor grande

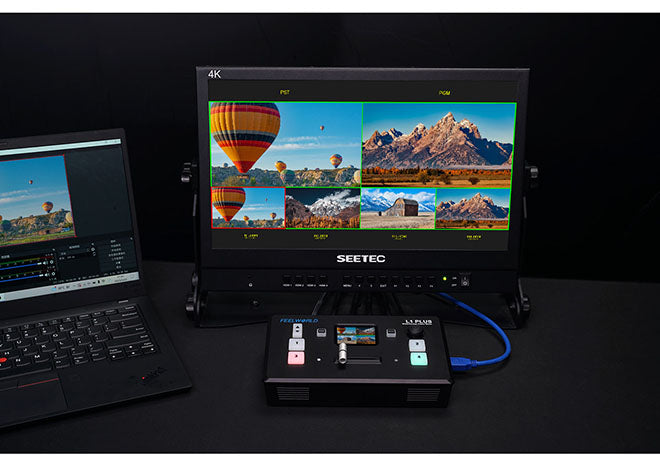

La salida HDMI envía a un monitor externo la vista múltiple: las cuatro cámaras, los indicadores de audio, la vista previa y el programa finalizado, todo en una sola pantalla. La resolución de salida se puede ajustar y alcanza hasta 1080p a 60 fotogramas por segundo. La conmutación se realiza en tiempo real, por lo que en la pantalla grande se ve exactamente lo que se está emitiendo.

Transmisión a través de USB 3.0 y grabación en disco

En el ordenador, la mesa de mezclas aparece como una cámara web

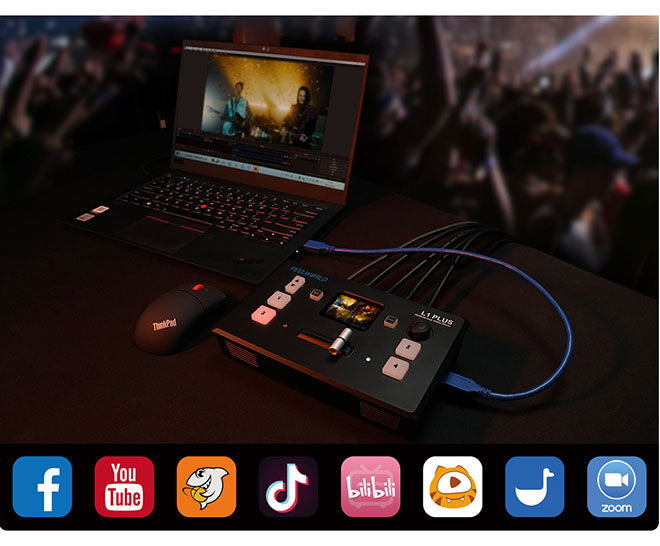

El puerto USB 3.0 se presenta al ordenador como una cámara web convencional, por lo que funciona con OBS, Skype, Zoom y otros programas de videoconferencia, y a través de ellos se puede retransmitir en YouTube, Facebook, TikTok o cualquier otro sitio. No es necesario instalar ningún controlador y la conmutación se realiza en tiempo real.

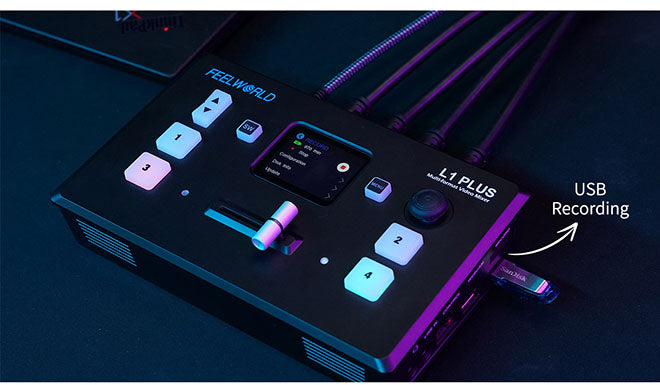

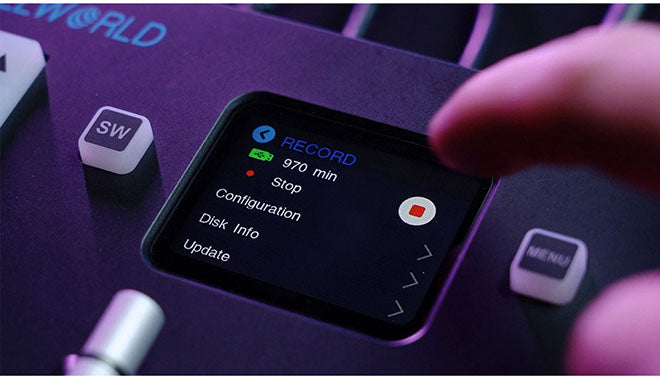

El segundo puerto USB-A (USB 2.0) graba directamente en una memoria USB o un SSD, por lo que la grabación se realiza incluso sin ordenador. La memoria debe estar formateada en exFAT (hasta 32 GB basta con FAT32); el SSD admite hasta 2 TB y la memoria USB, hasta 64 GB. La grabación se realiza en 1080p en archivos MP4 con sonido estéreo y se divide automáticamente en fragmentos de dos gigabytes, lo que equivale aproximadamente a una hora por archivo.

Sonido

Integrado y externo, con mezcla y retardo

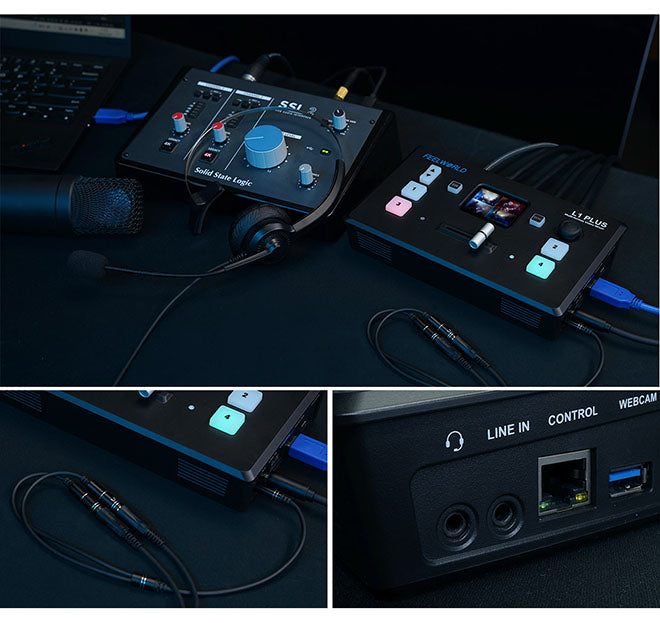

Mediante el cable divisor incluido, se conecta un micrófono pasivo al conector de 3,5 mm y, en la otra rama, unos auriculares para la escucha. La entrada LINE IN admite un micrófono de solapa inalámbrico o la salida de línea de una mesa de mezclas externa. La mesa de mezclas suma el sonido integrado en la señal HDMI y el sonido de las entradas analógicas en una única salida, y puede retrasarlo para que se sincronice con la imagen.

Control desde el ordenador y el teléfono

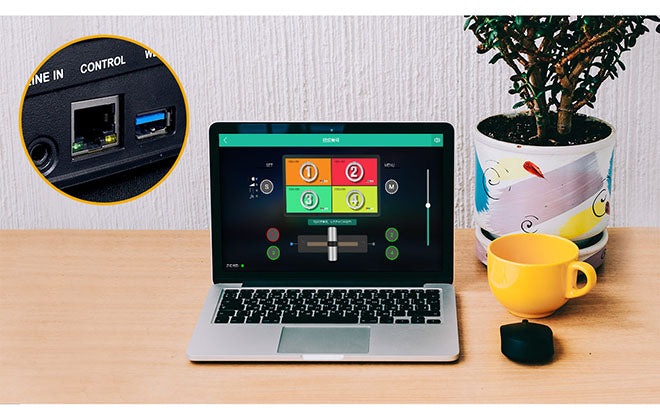

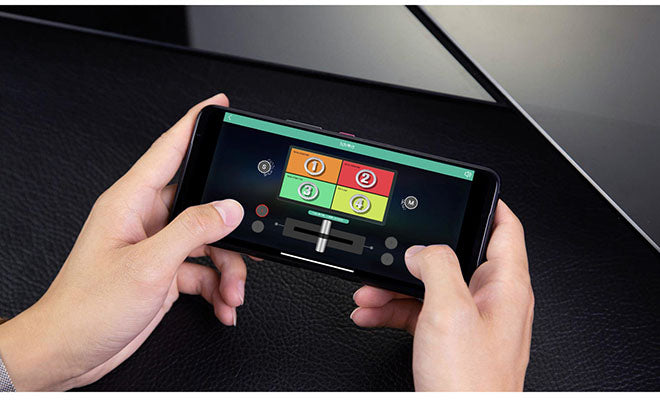

Tras conectar el puerto LAN al ordenador, el L1 PLUS se controla mediante la aplicación Feelworld Live. Esta reproduce el panel del dispositivo, por lo que se maneja igual que el hardware, y además ofrece algunas funciones adicionales. El teléfono se conecta a través de Wi-Fi y controla la mesa de mezclas a distancia, de modo que la sala de control no tiene por qué estar junto al escenario.

El fabricante ofrece la aplicación para Windows, macOS y Android para su descarga en la página del producto; la versión para iOS se encuentra en el App Store bajo el nombre de FeelworldLive.
