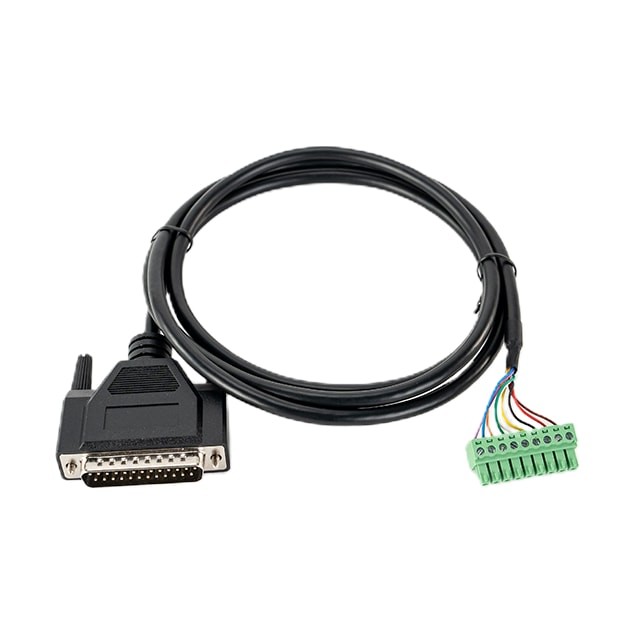

Hollyland HL-TCB08 cable tally DB25 macho – GPIO 9p hembra

El cable tally Hollyland HL-TCB08 conecta un mezclador de vídeo con la estación tally del Hollyland Wireless Tally System. El conector DB25 macho va a la entrada Tally (DB25) de la estación y el otro extremo es un GPIO de 9 pines hembra para la salida tally del mezclador. La estación aprende por sí sola qué botón PGM y PVW corresponde a cada cámara. Por DB25 el sistema atiende hasta 12 cámaras.

Un sistema tally inalámbrico solo necesita un dato del mezclador: qué cámara está en programa y cuál en previsualización. Este cable lo lleva desde el conector GPIO de 9 pines hembra del mezclador hasta la estación tally, que lo envía por radio a las luces tally de las cámaras a hasta 800 m.

Tally del mezclador a la estación

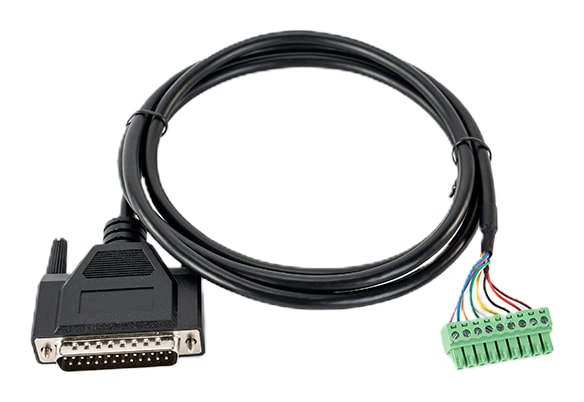

Cable original Hollyland con conectores DB25 macho – GPIO de 9 pines hembra para el Wireless Tally System.

DB25 → GPIO 9pinWireless Tally Systemhasta 12 canalesPGM / PVW

Cómo se conecta

DB25 macho a la entrada Tally (DB25) de la estación tally y GPIO de 9 pines hembra a la salida tally del mezclador. La estación envía después el estado PGM y PVW de forma inalámbrica a las luces tally.

Según el conector

Elige el cable según la salida tally del mezclador: en ese lado lleva un conector GPIO de 9 pines hembra.

Aprendizaje de secuencia

La estación tally aprende sola el orden de los botones PGM y PVW, sin asignar canales a mano.

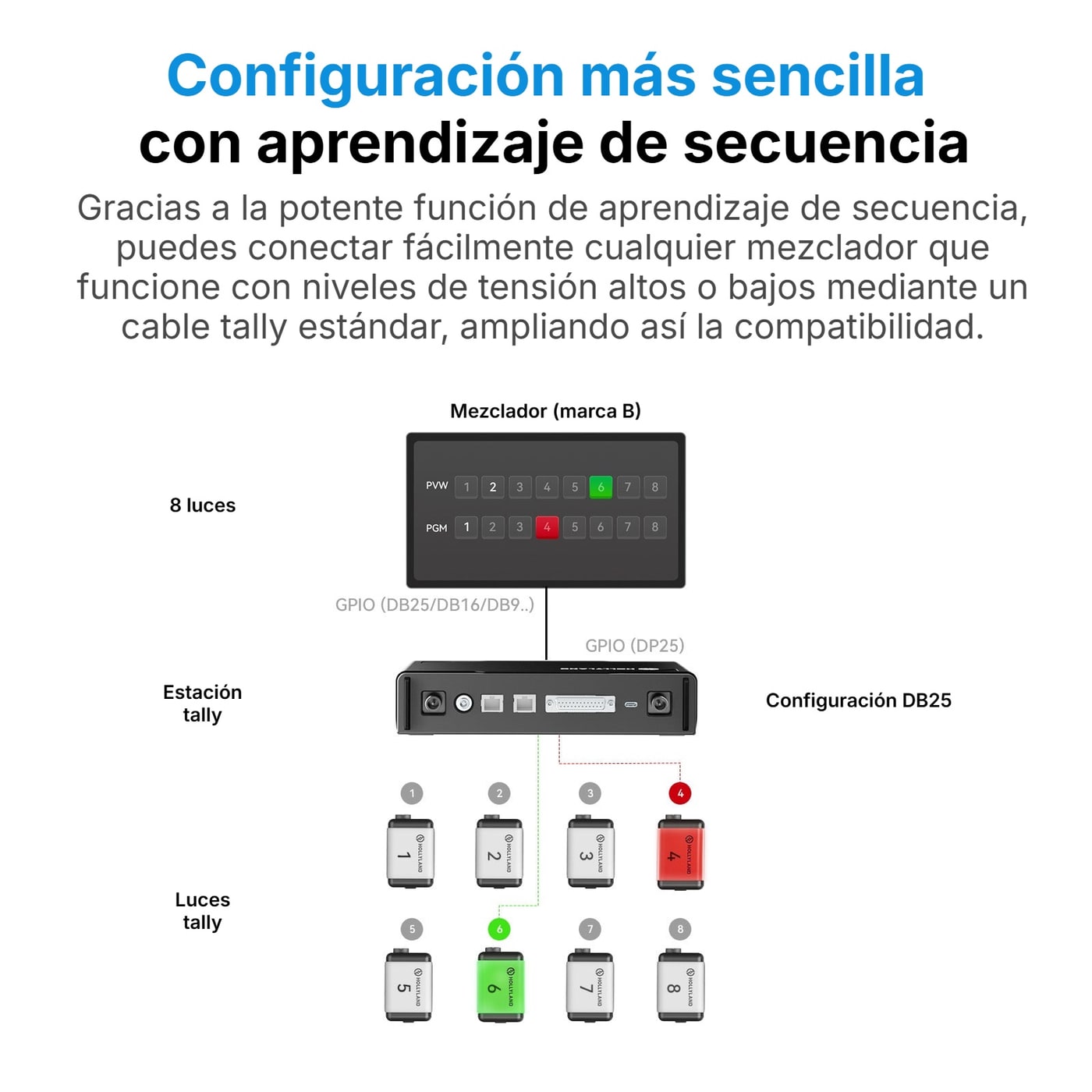

Conexión: mezclador → estación tally → luces tally

El cable tally lleva la señal desde la salida tally del mezclador hasta la estación tally. En la primera conexión, la estación usa el aprendizaje de secuencia para saber qué botón PGM y PVW corresponde a cada cámara: basta con pulsar los botones que pide su pantalla.

Entrada Tally (DB25) de la estación tally

El conector DB25 macho va a la entrada Tally (DB25) del panel trasero de la estación tally, que es un DB25 hembra. Junto a ella, la estación ofrece una entrada tally RJ45, un puerto RJ45 de paso para el mezclador, alimentación DC y dos conectores de antena TNC.

Hasta 12 canales por DB25

La entrada DB25 admite hasta 12 canales de tally bicolor y la RJ45, hasta 16. Cada luz tally se asigna a su cámara con el selector numérico y muestra el programa (PGM) en rojo y la previsualización (PVW) en verde.
