Hollyland Solidcom M1 Pro RRU estación

La estación base RRU es el corazón del intercomunicador inalámbrico Hollyland Solidcom M1 Pro. Atiende hasta ocho beltpacks en dúplex completo, ofrece hasta 400 m de alcance en la banda de 1,9 GHz y se conecta en cascada con otras estaciones mediante IP y audio a 4 hilos. Se alimenta por PoE o con una batería NP-F, por lo que sirve tanto en estudio como en exteriores.

Cuerpo de aluminio para un uso exigente. La estación tiene una antena de panel integrada y conectores para dos antenas externas de fibra de vidrio. Los grupos se configuran en el menú de la estación con la pantalla y los botones del panel frontal, o en la página web del equipo y en la app Hollyvox.

La base del sistema M1 Pro

La estación gestiona la comunicación de hasta ocho beltpacks, mantiene los grupos A, B y C y conecta el intercomunicador con otras estaciones y con sistemas de audio.

8 beltpacks400 m1,9 GHzPoENP-F

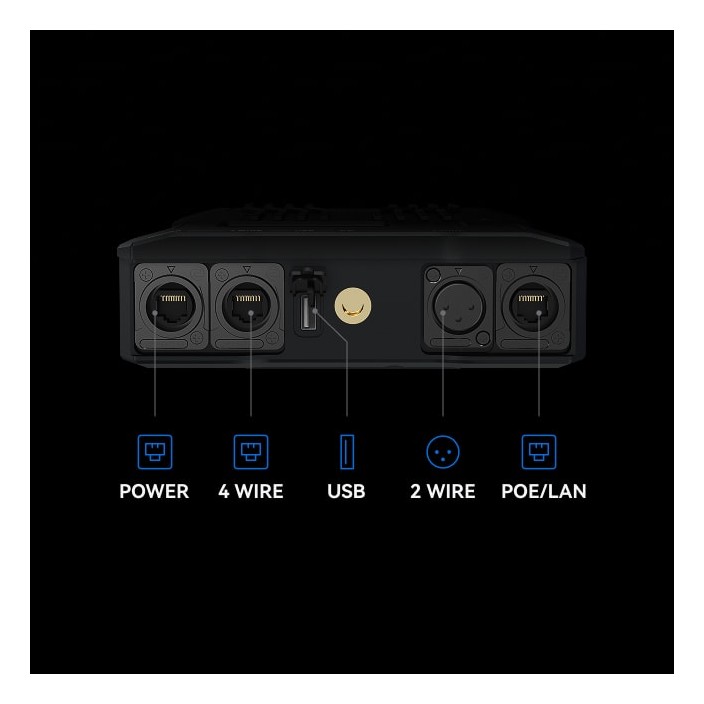

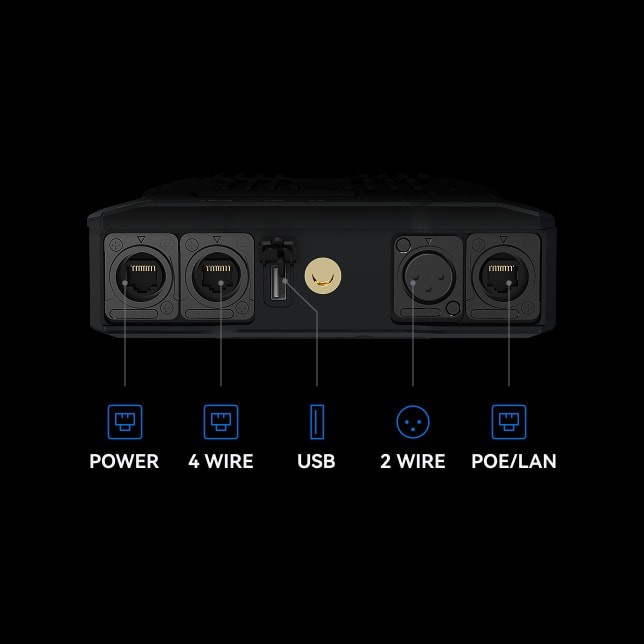

Conectores en el borde inferior

Alimentación, audio a 4 hilos RJ45, USB, audio a 2 hilos XLR y PoE/LAN están uno junto a otro, para un cableado ordenado.

Hasta ocho beltpacks por estación base

Otras estaciones se conectan en cascada por IP o por la interfaz de 4 hilos, de modo que el sistema crece prácticamente sin límite.

Alcance de 400 m

La antena de panel integrada alcanza hasta 400 m por delante de la estación y 50 m por detrás; las antenas externas de fibra de vidrio cubren unos 300 m en todas las direcciones.

Audio a 2 y 4 hilos

La estación base se conecta con otros intercomunicadores Hollyland, con sistemas de audio a 2 y 4 hilos y, mediante el conversor de Hollyland, con walkie-talkies.

Varias estaciones base en cascada

Dos estaciones se enlazan fácilmente por IP o por la interfaz de 4 hilos; para tres o más se combinan ambos métodos. Las estaciones deben estar separadas al menos 1,5 m.

Tres grupos, incluso en cascada

Los usuarios se reparten en los grupos A, B y C, por ejemplo cámara, iluminación y dirección. Se configuran en la estación base o en la página web, donde el archivo de configuración se puede guardar e importar.

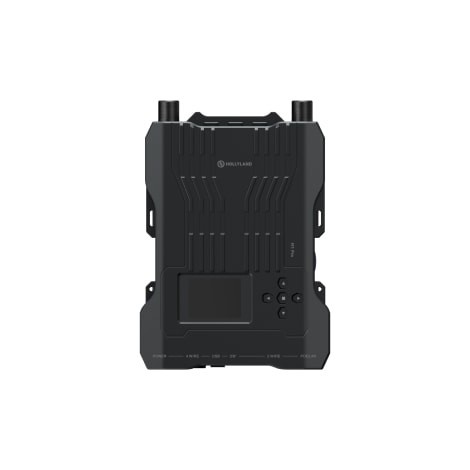

Interfaces de la estación base

Los números del dibujo corresponden a la lista inferior.

1. Conectores de antena
2. Botón arriba
3. Botón izquierda
4. Botón menú/confirmar (mantener pulsado para entrar al menú)
5. Botón derecha
6. Botón abajo
7. Botón de encendido
8. Roscas de 3/8"
9. Ranura para batería NP-F
10. Interfaz de alimentación
11. Entrada y salida de audio a 4 hilos (RJ45)
12. Interfaz USB
13. Rosca de 3/8"
14. Entrada y salida de audio a 2 hilos
15. Interfaz PoE
