Manfrotto Repro Arm with Double Camera Attachment

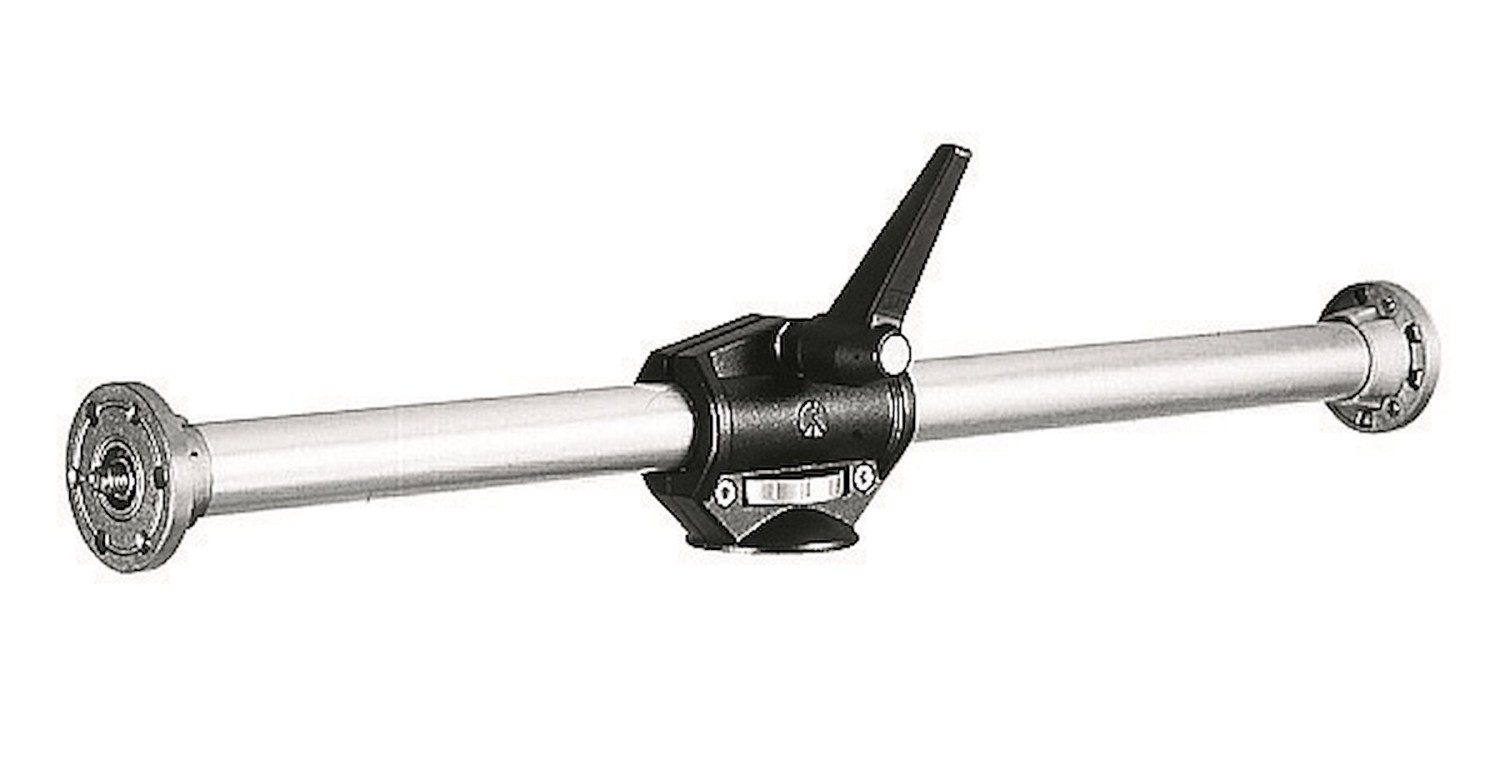

Manfrotto 131D es un brazo transversal cromado de 60 cm para colocar dos rótulas en los extremos de un soporte común sobre trípode. Es útil para fotografía de reproducción, macro y montajes con varios puntos de vista. La fijación central tiene rosca hembra de 3/8″ para una columna compatible con disco de 60 mm. La barra se desliza horizontalmente y gira sobre su propio eje, y después se bloquea con la palanca central. El brazo pesa 1,2 kg; las rótulas, cámaras y el trípode de soporte se eligen por separado.

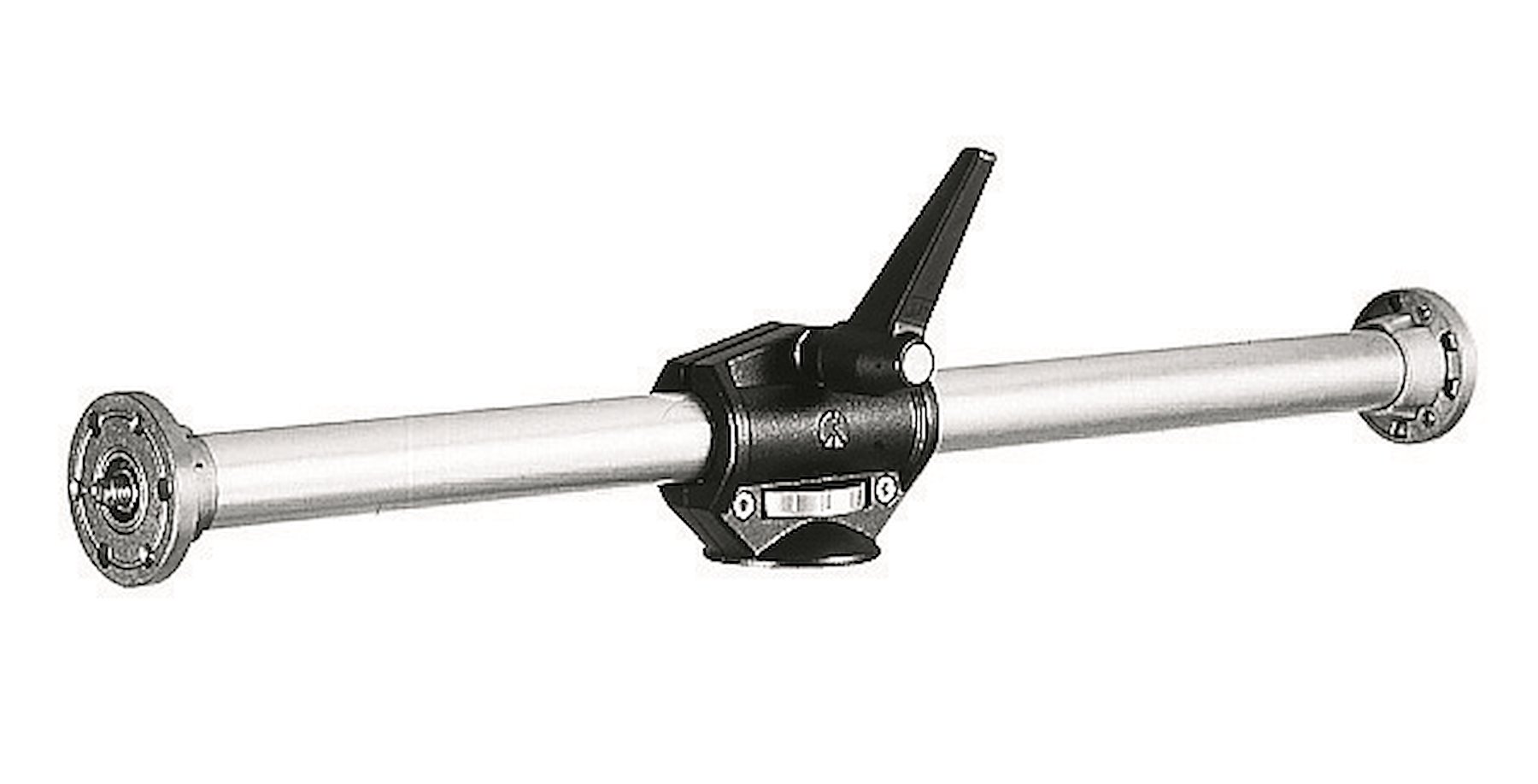

MANFROTTO 131D

Dos rótulas en un brazo

Coloque dos rótulas en los extremos del brazo transversal de 60 cm. Deslice y gire la barra para preparar montajes de reproducción o macro.

60 cm1,2 kg3/8″

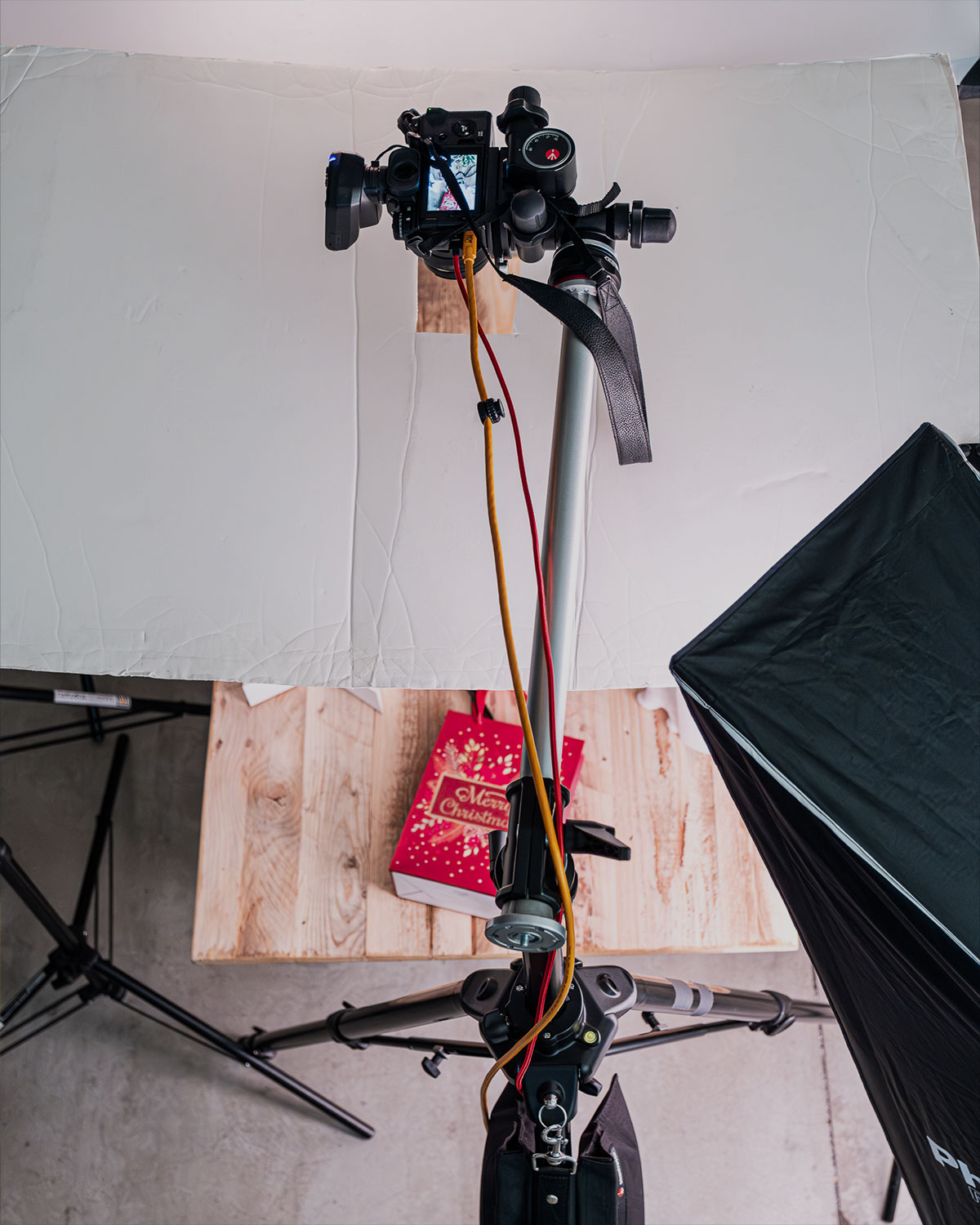

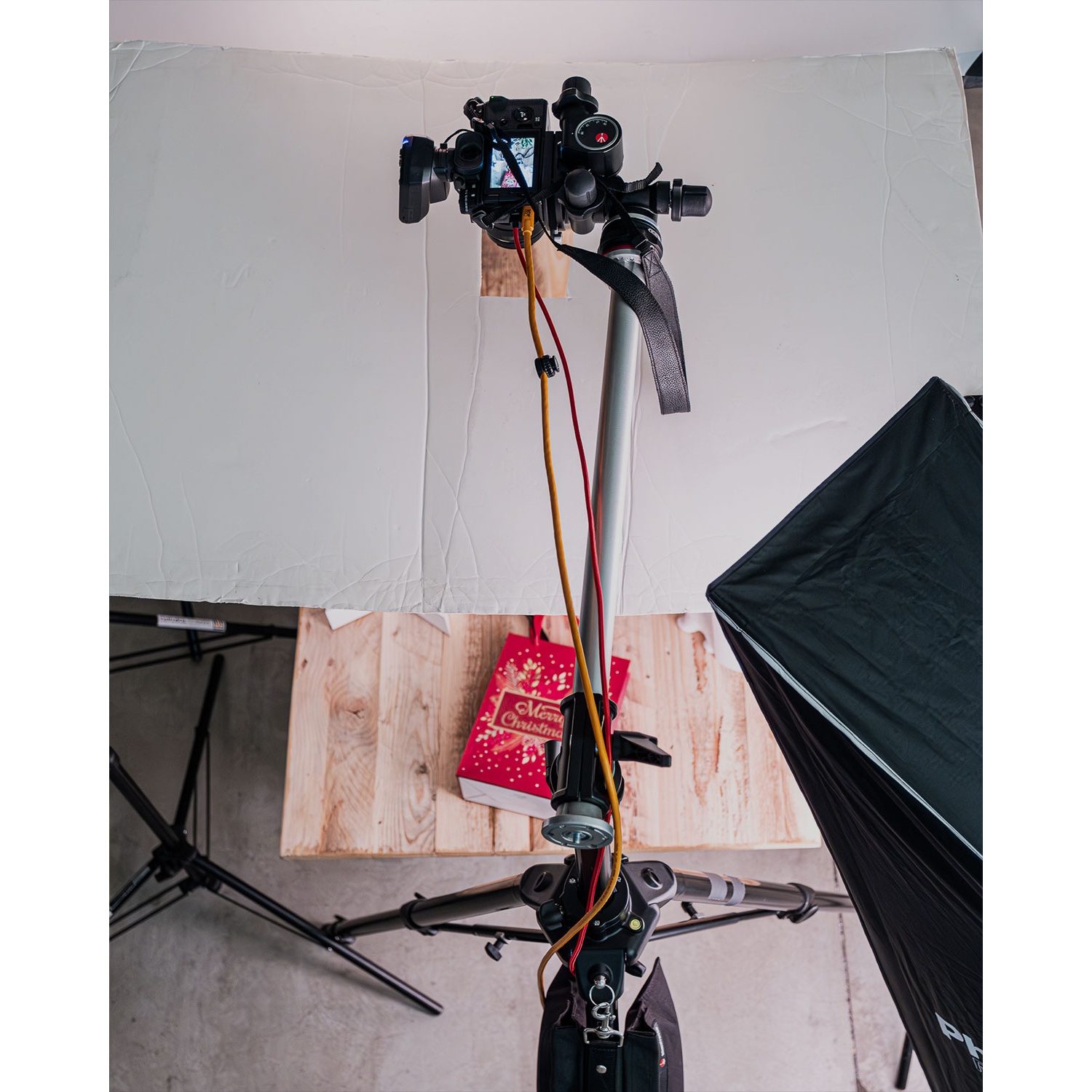

Trabaje sobre el motivo

El fabricante muestra el 131D cromado con una cámara sobre el motivo para una toma cenital. El brazo permite colocar la cámara fuera del eje de la columna del trípode. La cámara, rótula, sistema MOVE, iluminación y trípode mostrados no están incluidos.

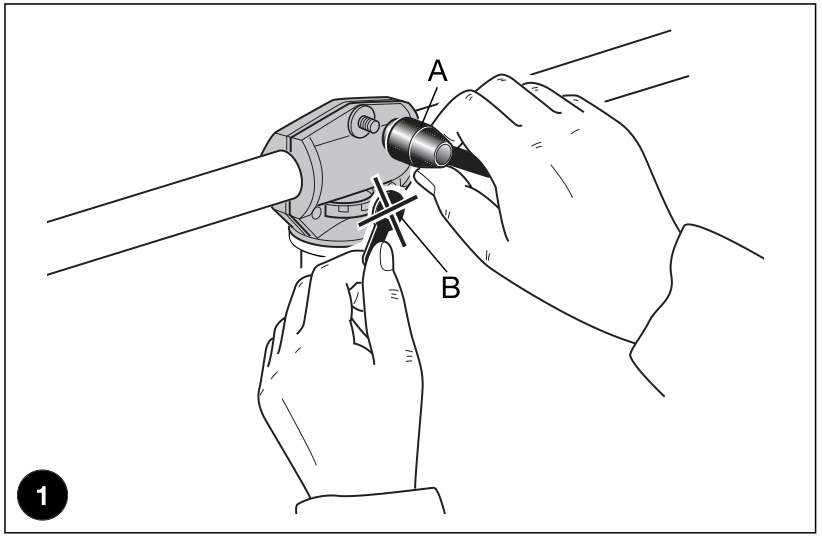

Monte la palanca de bloqueo

El brazo se suministra con la palanca A desmontada. Retire la pestaña de transporte B y monte la palanca según la figura 1. La palanca de trinquete se puede tirar hacia fuera y recolocar sin soltar el bloqueo.

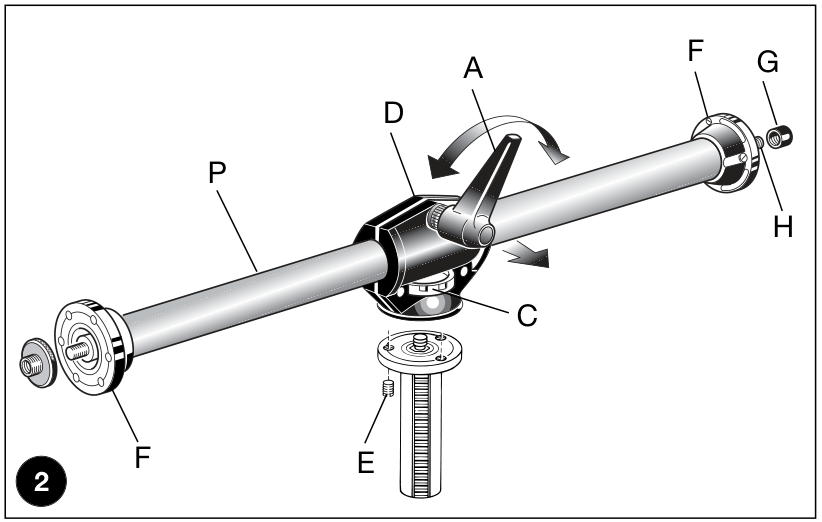

Deslice y gire la barra

Coloque el soporte central D sobre el tornillo de montaje del trípode compatible y apriete la rueda C. Afloje la palanca A para deslizar horizontalmente la barra P o girarla sobre su eje; vuelva a apretar A tras ajustarla.

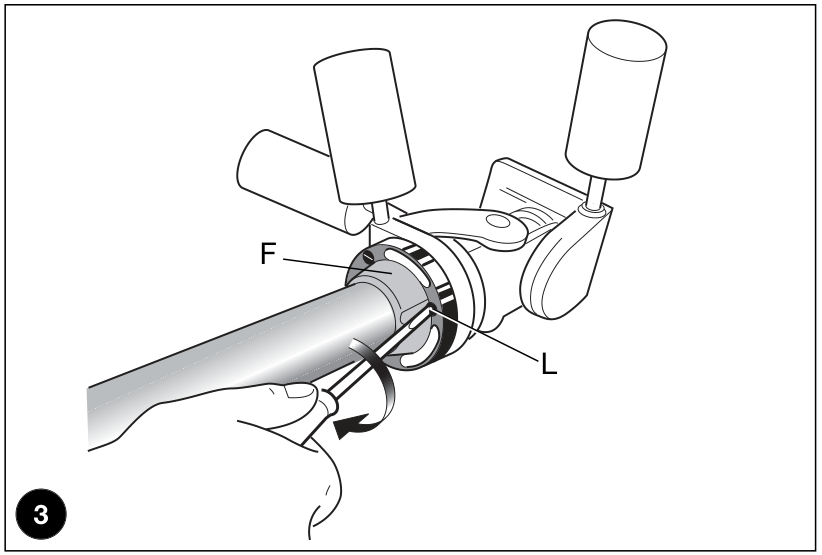

Asegure cada rótula

Retire la tapa G de cada placa extrema F y enrosque la rótula compatible en el tornillo macho de 3/8″ marcado H. Apriete los tres tornillos prisioneros L con un destornillador pequeño para fijarla, sin apretar en exceso.

Adapte la conexión

Una placa extrema lleva un adaptador Manfrotto 088LBP extraíble. Al desenroscarlo queda disponible una fijación macho de 1/4″ para equipos con la rosca hembra correspondiente. Para retirar una rótula montada, afloje primero los tres tornillos prisioneros de seguridad y después desenrosque la rótula.

Elija el trípode de soporte

Utilice un trípode compatible con carga máxima superior a 6 kg y disco de 60 mm. Este requisito corresponde al trípode de soporte, no a la carga nominal del brazo. Compruebe el peso, equilibrio y límites de todos los componentes del conjunto. Rótulas, cámaras y trípode no están incluidos.
