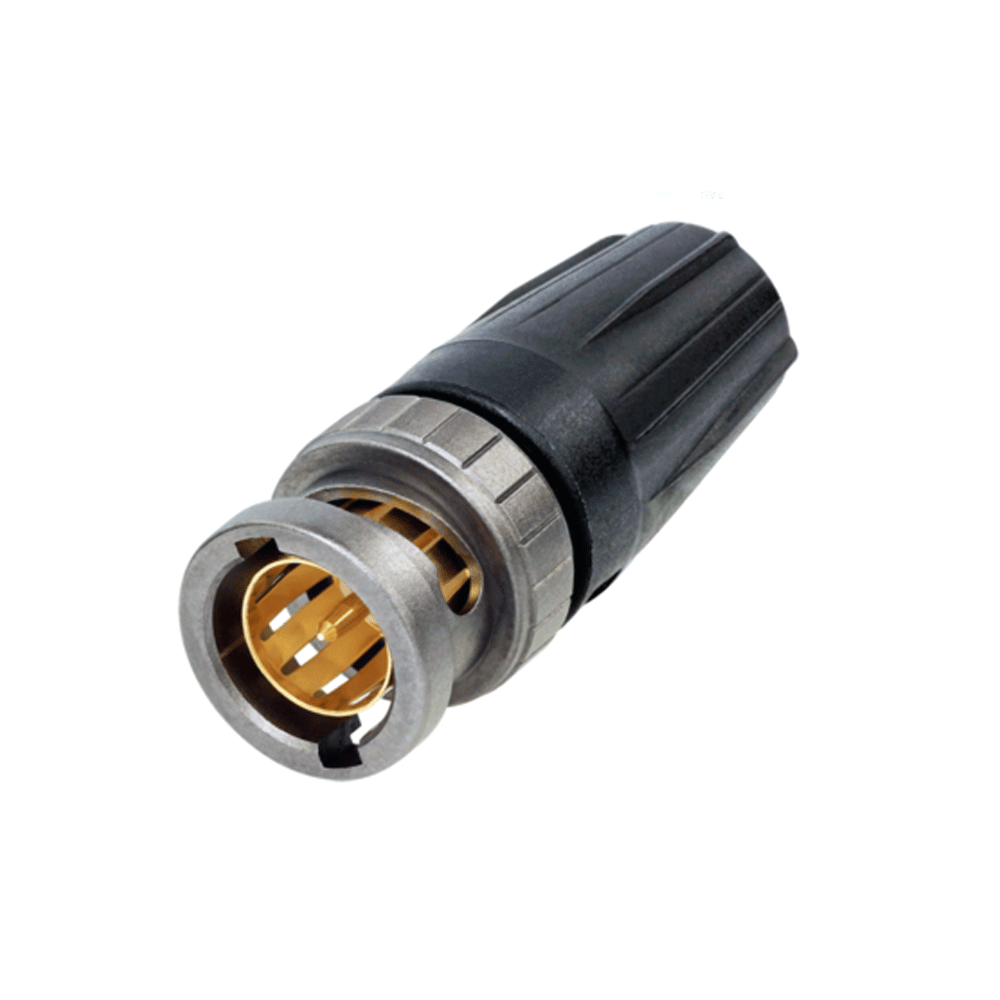

Name: Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC konektor
Brand: Neutrik
SKU: NBNC75BFG7X
Price: 5.02 EUR
Availability: InStock

El conector Neutrik NBNC75BFG7X « rearTWIST» UHD 12G-SDI BNC de 75 Ω es la opción perfecta para aplicaciones 4K y 8K.
La tapa patentada «rearTWIST» se fabrica en varios colores y garantiza un fácil acceso incluso en aplicaciones con alta densidad de cableado.

Compatible con cables Canare: L-2.5CHWS

Apto para cables de otros fabricantes:

Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0,6/2,8 AF-FRNC, Kabeltronik MVP 5x 0,6/2,8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

Apto para cables UHD de otros fabricantes:
Argosy Image 360, Belden 1855ENH, Belden 1855ECH, Belden 1855EFN, Belden 1855DNH, Belden 70080, Belden 70080NH, Belden 70080CH, Canford SDV-X-LFH, DirectCable 301-351 Evolution XPC, DirectCable 360-031 Evolution XPC, DirectCable 360-036 Evolution XPC, Draka HD Pro 0.6/2.8 AF, Draka Ultra HD PRO 50 UHD, Klotz V062SH

Características y ventajas:

Principio «rearTWIST» de bloqueo/desbloqueo del conector mediante una tapa de cable de fácil acceso (Patente DE 100 48507)
Ideal para paneles empotrados donde el acceso a la cabeza metálica del conector resulta complicado. Estos conectores se giran por su parte trasera.
La versión auténtica de 75 ohmios cumple con los estrictos requisitos de HDTV.
La superficie frontal evita que el conector se incline hacia los lados, protegiendo así el contacto contra deformaciones. ¡Vida útil garantizada de al menos 1000 ciclos de conexión!
Excelente protección del cable
Piezas de latón mecanizadas con precisión mediante máquinas suizas para una durabilidad excepcional.
Posibilidad de pedir por separado tapas de colores, disponibles en diez colores estándar, alicates de crimpado y mordazas.

Información técnica:

Producto

Título:NBNC75BFG7X
Tipo de conexión:BNC 75 Ω
Género:macho

Eléctrica

Resistencia de contacto: ≤ 3 mΩ
Resistencia de contacto: ≤ 2 mΩ
Rigidez dieléctrica: 1,5 kVcc
Impedancia: 75 Ω
Resistencia de aislamiento: > 5 GΩ
Tensión nominal: <50 V
VSWR:

≤1,06 / >30 dB hasta 6 GHz
≤1,13 / >24 dB hasta 12 GHz
≤1,22 / >20 dB hasta 18 GHz

Mecánica

Diámetro exterior del cable: 4,7 mm
Retención del cable:> 30 N (centro)
Tamaño de engaste: 5,00 Engaste hexagonal (blindaje)
Tamaño de engaste (pin):engaste de 1,07

Fuerza de inserción: < 25 N
Vida útil:> 1000 ciclos de acoplamiento
Dispositivo de bloqueo:Bayoneta
Fijación del cable:Engarzado de la cubierta

Material

Contactos: Latón:(CuZn35Pb2), 0,2 µm AuCo (contacto central)
Inserto:PP
Carcasa:Latón (CuZn39Pb3)
Recubrimiento de la carcasa: Antraloy

Condiciones ambientales

Rango de temperatura: de -30 °C a +85 °C
Capacidad de engaste de los contactos:Cumple con las normas IEC 60803 e IEC 60352-2

Fabricante:	Neutrik
Categoría:	Configurador - conectores

Tipo	BNC
Cable adecuado	L-2.5CHWS
Cable adecuado	Belden 1855ENH
Cable adecuado	Belden 1855EFN
Cable adecuado	Argosy Image 360
Cable adecuado	Canford SDV, SDV-X, SDM
