Neutrik NC4FRX

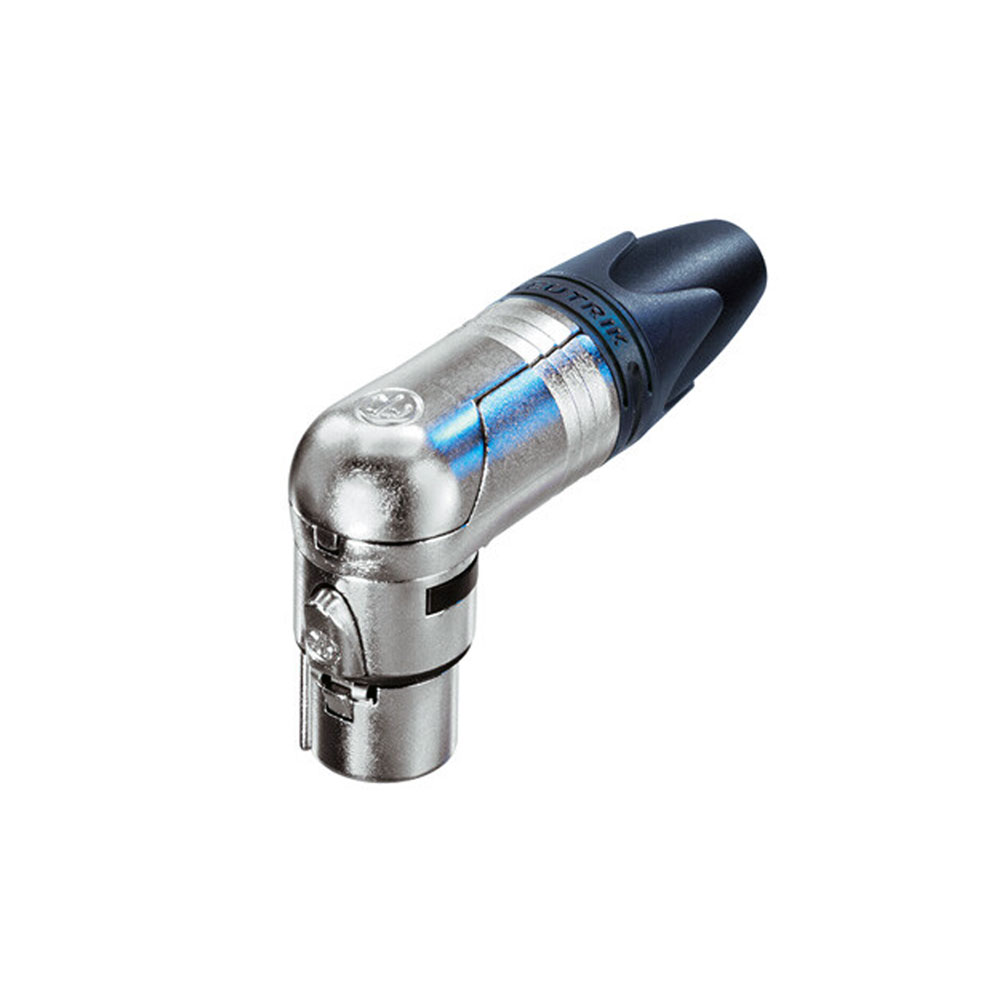

Neutrik NC4FRX: conector de cable rectangular de 4 polos, carcasa de níquel, contactos de plata

La serie RX es la versión rectangular de los conectores de cable de la serie XX. Como sucesora de la serie RC, ofrece varias funciones nuevas que la hacen más fiable, más fácil de montar y mejoran la integridad de los contactos y la resistencia a la tracción de los cables.

Características y ventajas

• Conector rectangular extrafino
• 5 posiciones seleccionables para las salidas de cable
• Diseño único de la jaula del contacto hembra para una baja resistencia de contacto y una alta integridad
• El contacto hembra incluye una barrera de soldadura que impide la entrada de soldadura en la zona de acoplamiento del contacto
• Conector hembra con un cierre metálico fijo mejorado, más grande y fácil de manejar
• Contactos adicionales con resorte de puesta a tierra para una mejor conexión con la puesta a tierra de la carcasa
• El alivio de tracción mejorado de tipo mandril garantiza una mayor fuerza de extracción y facilita y agiliza el montaje
• La zapata con pasacables de poliuretano ofrece una alta protección contra la tensión por flexión del cable
• Hay disponibles anillos y fundas de colores para codificación o identificación
• Diseño elegante y ergonómico: valioso y práctico

Información técnica

Producto
Nombre: NC4FRX
Tipo de conexión: XLR
Género: hembra
Conexión eléctrica
Capacidad entre contactos - ≤ 7 pF
Resistencia de los contactos - ≤ 3 mΩ
Rigidez dieléctrica: 1,5 kVcc
Resistencia de aislamiento: > 2 GΩ (inicial)
Corriente nominal por contacto: 10 A
Tensión nominal: < 50 V
Características mecánicas
Diámetro exterior del cable: 3,5 - 8,0 mm
Fuerza de inserción: ≤ 20 N
Fuerza de extracción: ≤ 20 N
Vida útil: > 1000 ciclos de acoplamiento
Sección de los conductores: máx. 1,5 mm²
Tamaño de los conductores: máx. 16 AWG
Conexión: contactos para soldar
Dispositivo de bloqueo: pestillo
Material
Punta: poliuretano
Recubrimiento de los contactos: 2 µm de Ag
Contactos: latón (CuZn39Pb3)
Inserto: poliamida (PA66)
Elemento de retención: fundición de zinc (ZnAl4Cu1) / Ck 67 (resorte)
Carcasa: fundición a presión de zinc (ZnAl4Cu1)
Recubrimiento de la carcasa: níquel
Alivio de tracción: poliacetal (POM)
Protección del medio ambiente
Inflamabilidad - UL 94 V-0
Conformidad con la norma: IEC 61076-2-103
Clase de protección: IP 40
Soldabilidad: conforme a IEC 68-2-20
Rango de temperatura: de -30 °C a +80 °C
