Portkeys LH7C

El Portkeys LH7C es un monitor de cámara de 7" con pantalla táctil, 1000 nits de brillo, entrada y salida HDMI y control por cable de cámaras Sony, Canon, Panasonic y Nikon. Un único cable TA03Y transporta la imagen y las órdenes, de modo que la grabación, el ISO, el diafragma, la velocidad de obturación, el balance de blancos y el enfoque se ajustan desde el monitor.

El panel de 1920 × 1080 con procesado de 10 bits (8 bits + 2 FRC), cobertura completa de Rec.709 y contraste 1000:1 sigue siendo legible a pleno sol. El sistema MOVNORM OS ofrece waveform, ARRI False Color, cebra, LUT 3D en la pantalla y en la salida HDMI y de-squeeze anamórfico. El monitor pesa 263 g y consume 8 W como máximo.

Control de la cámara con un solo cable

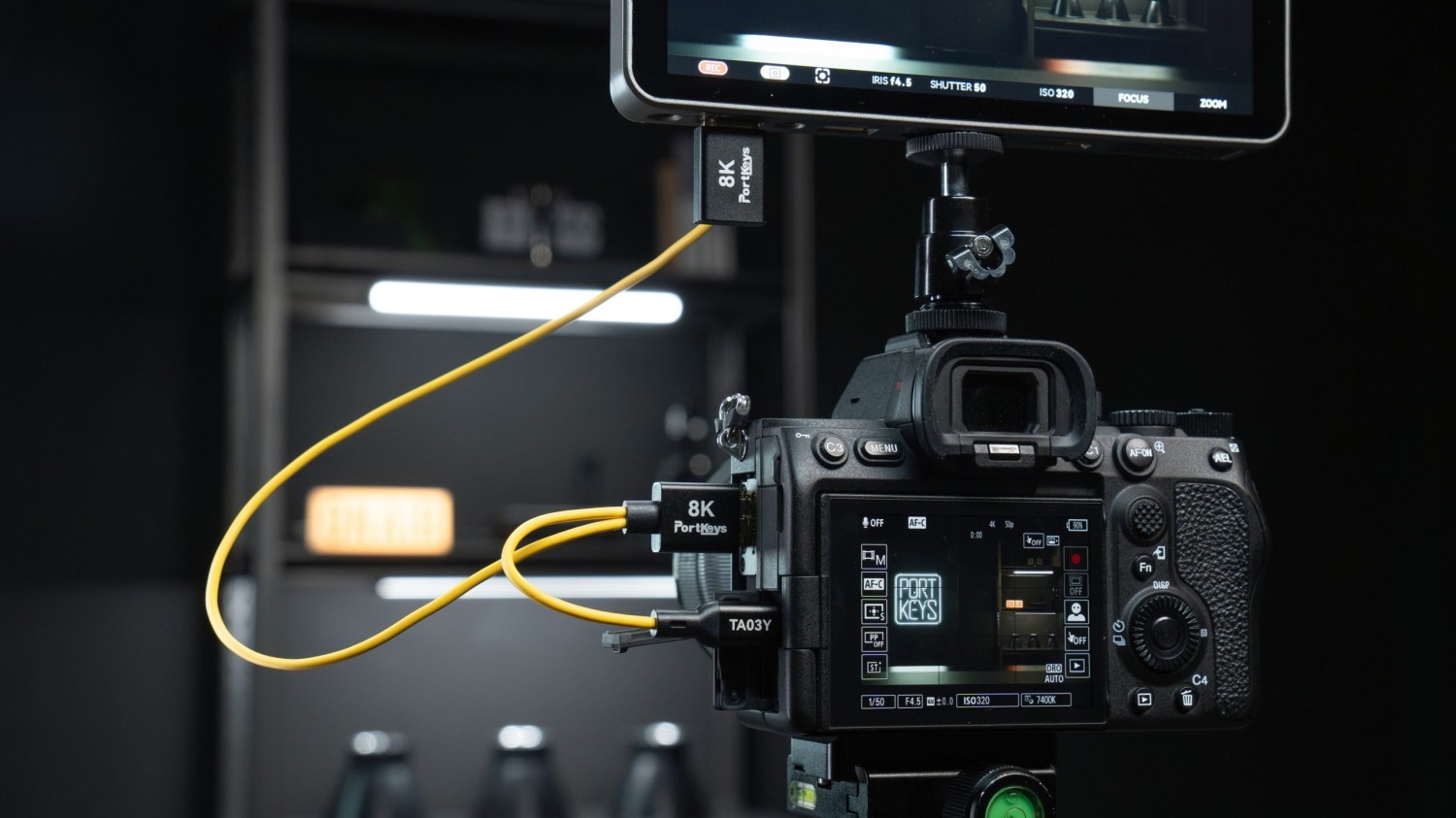

El LH7C reúne la señal de vídeo y el control de la cámara en un único cable. El adaptador TA03Y se conecta a los puertos HDMI y USB-C de la cámara y el otro extremo al monitor: desaparece el segundo cable a lo largo del brazo y con él la causa más frecuente de cortes en el rodaje.

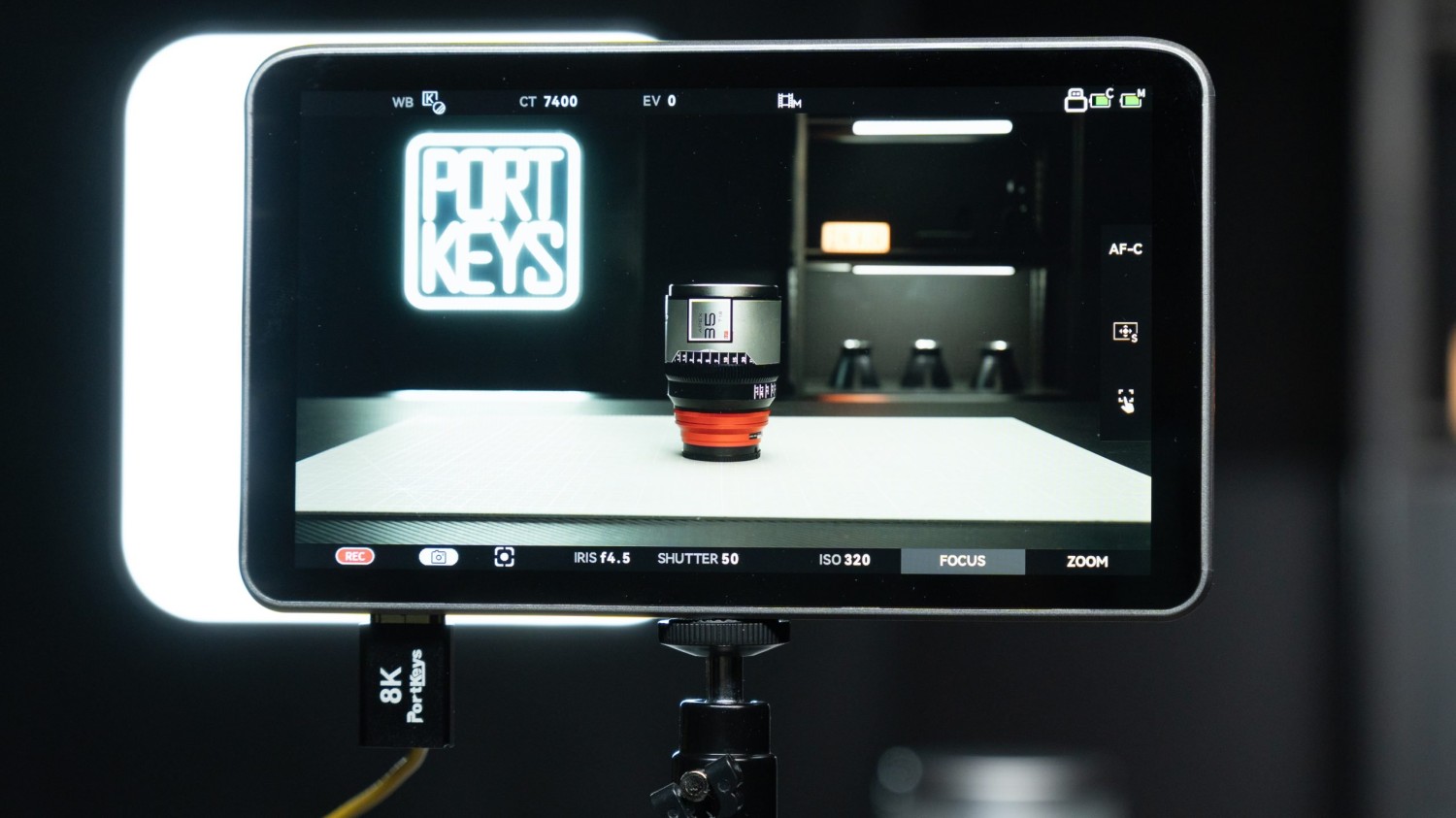

Al encenderse, el monitor reconoce por sí solo la cámara compatible. Desde la pantalla táctil se inicia y se detiene la grabación y se cambian el ISO, el diafragma, la velocidad de obturación, el ángulo de obturación, el balance de blancos, la temperatura de color, la compensación de exposición, el modo de enfoque y el punto de enfoque. El monitor muestra además el nivel de batería de la cámara, el estado de las tarjetas y el tiempo de grabación restante.

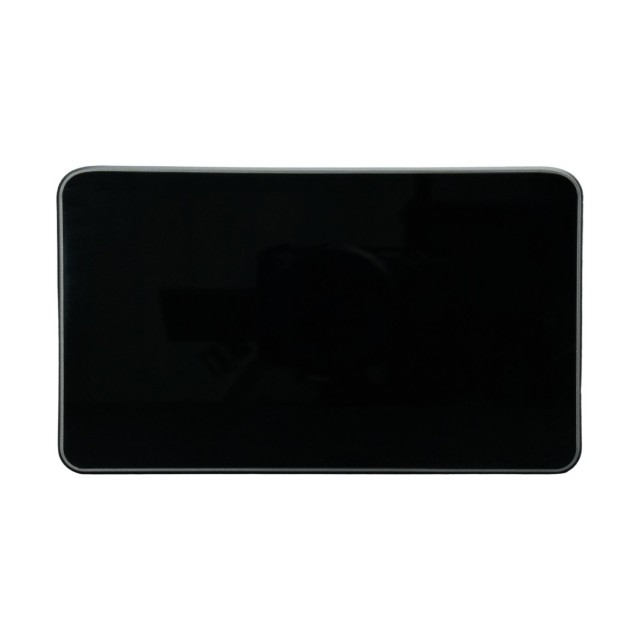

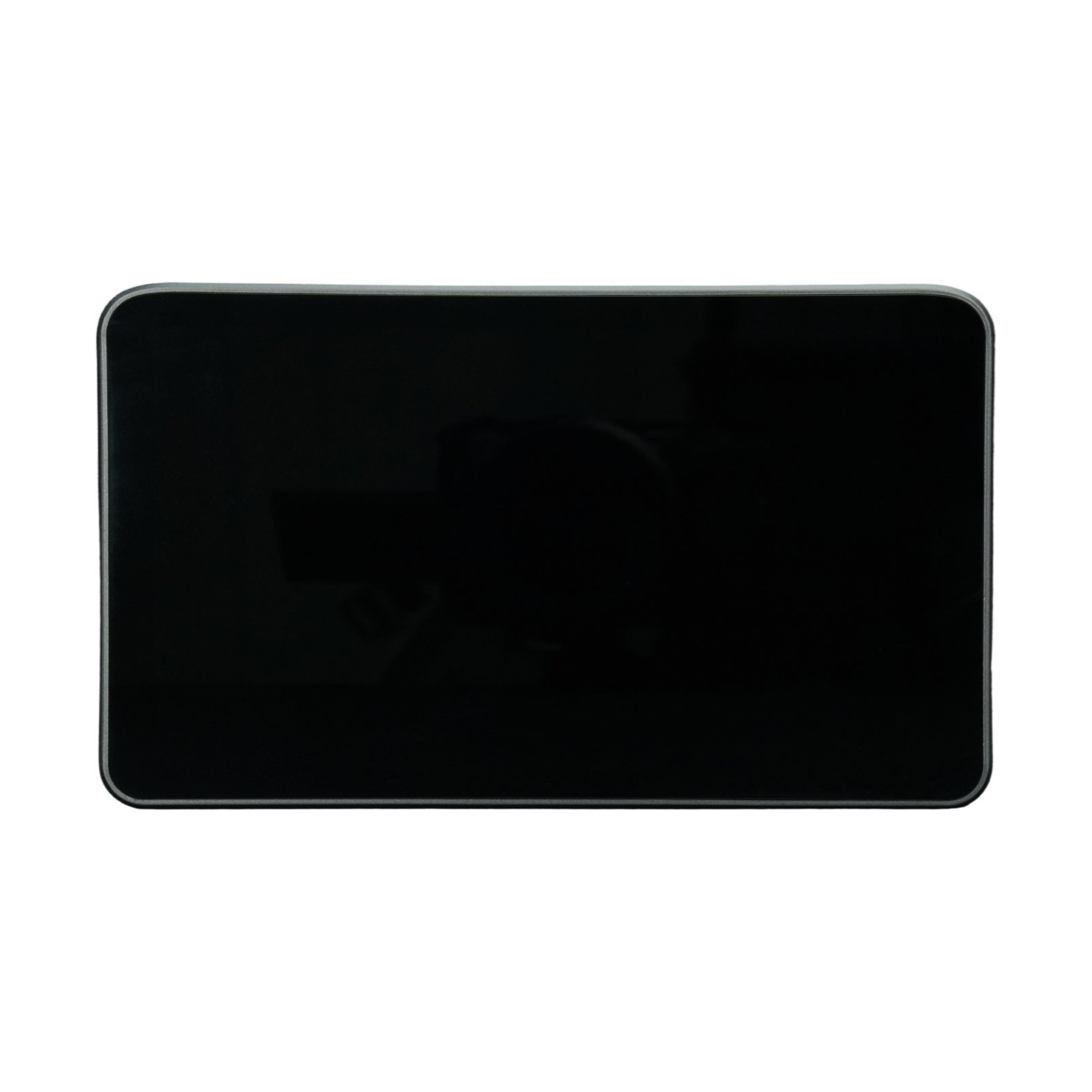

Pantalla Full HD de siete pulgadas con 1000 nits

El panel de siete pulgadas con resolución 1920 × 1080 alcanza los 1000 nits, así que la imagen sigue siendo legible a pleno sol. El contraste 1000:1 y el ángulo de visión de 85° en todas las direcciones mantienen la fidelidad del color incluso para quien está junto al operador.

El procesado de 10 bits (8 bits + 2 FRC) y la cobertura completa de Rec.709 producen degradados suaves y sin bandas: en siete pulgadas se nota tanto en el cielo como en los tonos de piel.

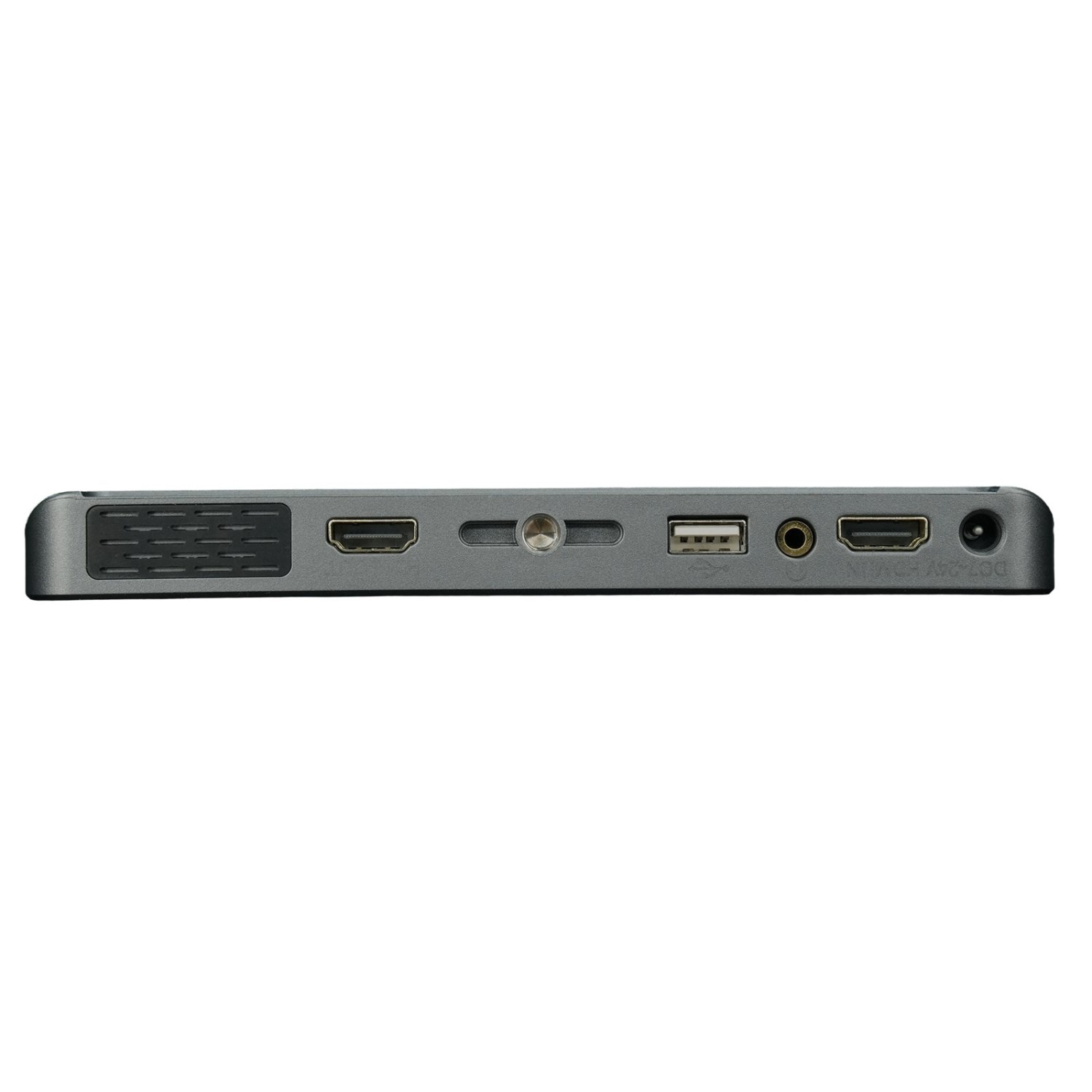

Entrada HDMI hasta 4K y salida para un segundo espectador

La entrada HDMI admite DCI 4K (4096 × 2160) a 24 fps, UHD 4K hasta 30 fps y Full HD hasta 60 fps. El monitor sobremuestrea la imagen 4K a 1080p, lo que ofrece una previsualización más nítida que una simple reducción.

La salida HDMI reenvía 1080p60. De forma opcional incorpora la LUT 3D, la interfaz de usuario, los ajustes de brillo, tono y contraste, la corrección anamórfica y el estirado de la parte inferior de la imagen para grabación en vertical: el director o el grabador ven exactamente lo mismo que el operador.

MOVNORM OS: herramientas de exposición, enfoque y color

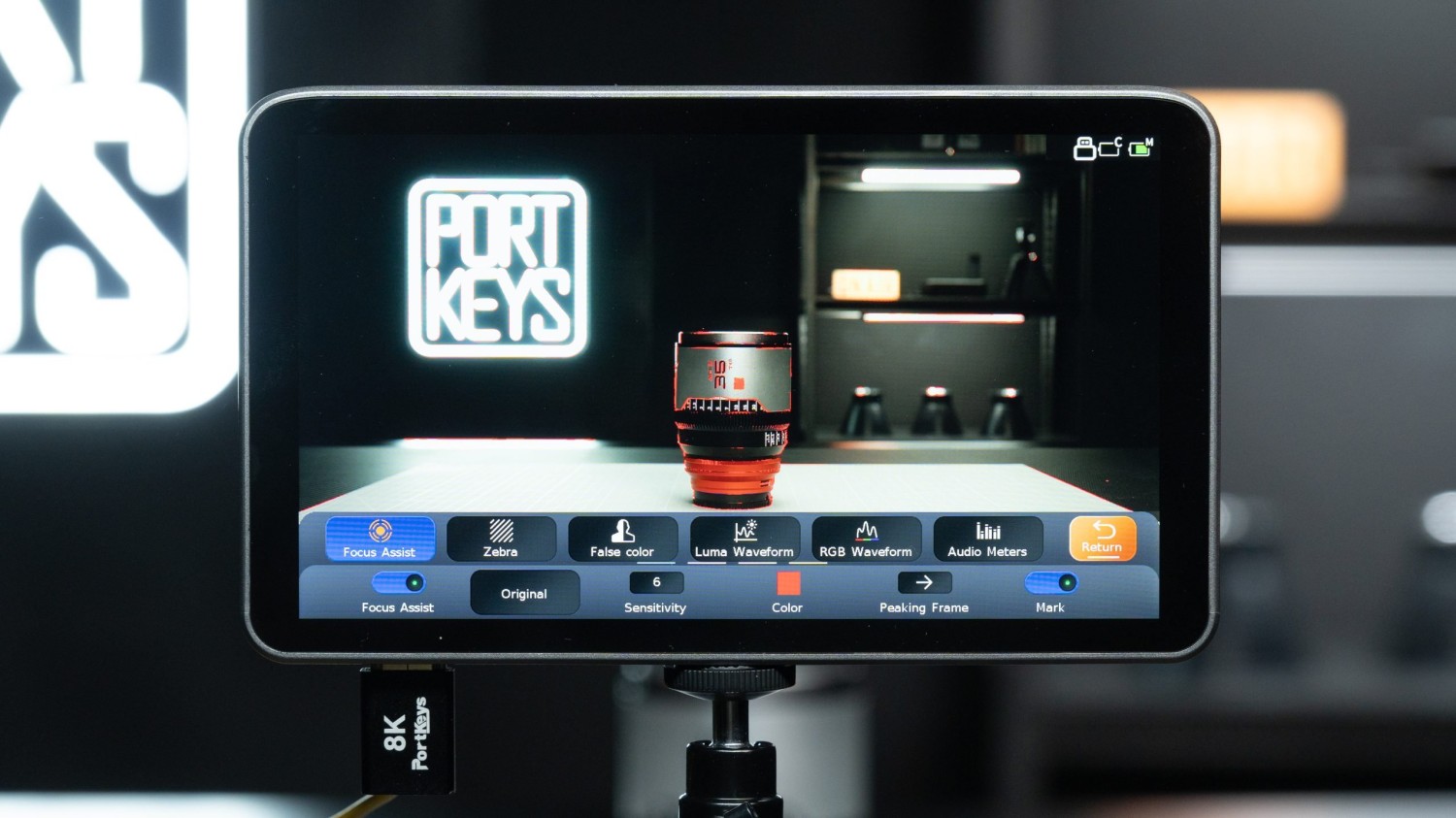

Están disponibles waveform RGB y Luma, histograma Luma, vúmetros de audio, cebra, ARRI False Color y un modo propio con valores IRE definidos a mano, la función Log Stops, que divide la señal logarítmica de la cámara en zonas de exposición según sus pasos de diafragma reales, y HDR (HLG).

El nuevo algoritmo de realce de bordes incorpora el Peaking Frame: realza solo dentro del marco elegido, de modo que la interfaz de la cámara queda limpia. Hay además recorte rectangular para ampliar con precisión cualquier parte de la imagen, ampliación por gesto, marcos guía, cuadrículas, relaciones de aspecto, volteo automático de la imagen, captura y superposición semitransparente de una imagen de referencia, y de-squeeze anamórfico de 1,33×, 1,5×, 2,0× o un valor propio entre 0,25× y 4,00×.

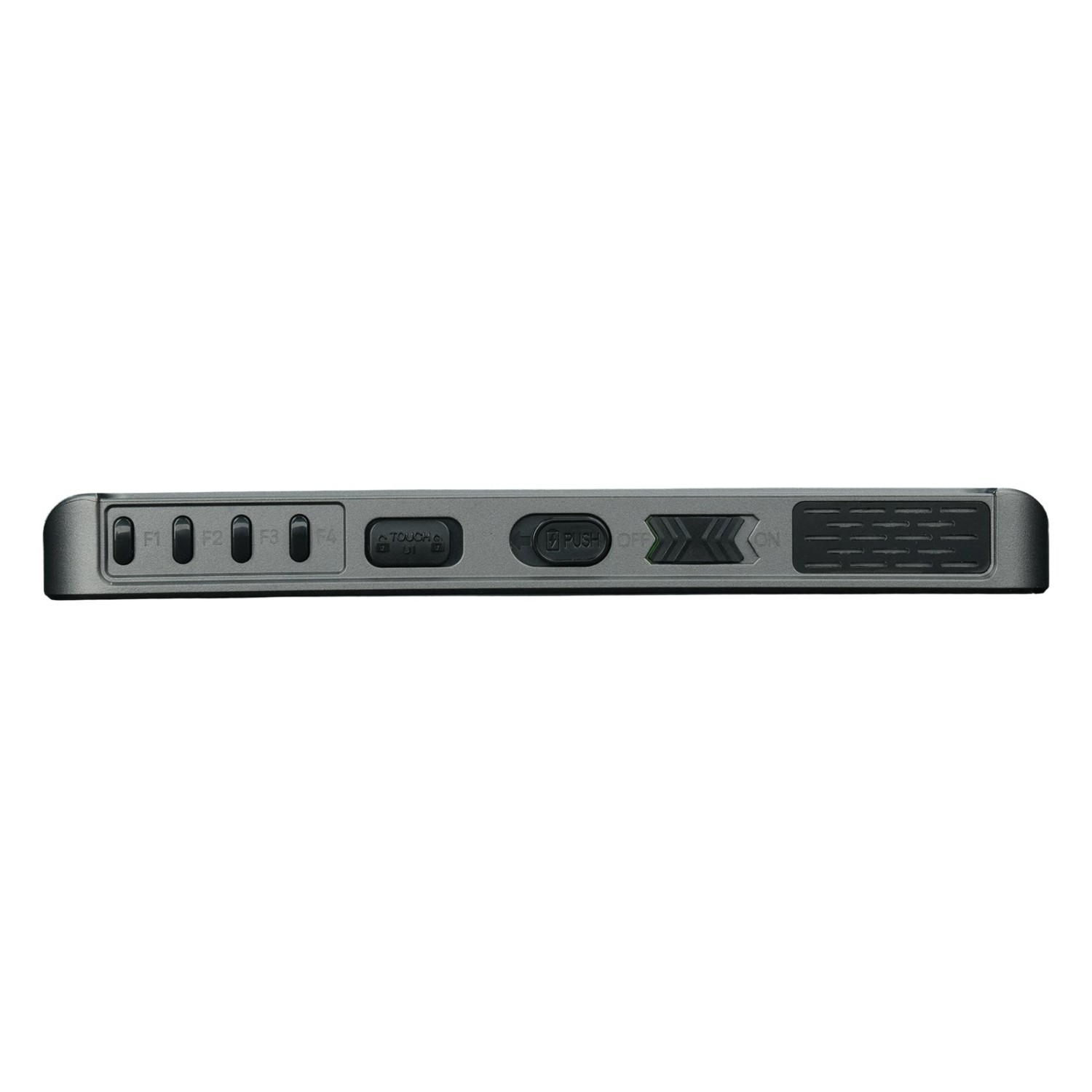

Desde una memoria USB se pueden cargar hasta 20 LUT 3D propias. Los cuatro botones F1–F4 del borde superior se asignan a las funciones que más se usan durante el rodaje.

Focus Tracking Frame

En las cámaras Sony, el LH7C permite ahora desplazar el marco del enfoque de seguimiento directamente con el dedo sobre la pantalla del monitor. El fabricante añadirá el resto de marcas mediante una actualización gratuita de firmware.

Alimentación para toda la jornada de rodaje

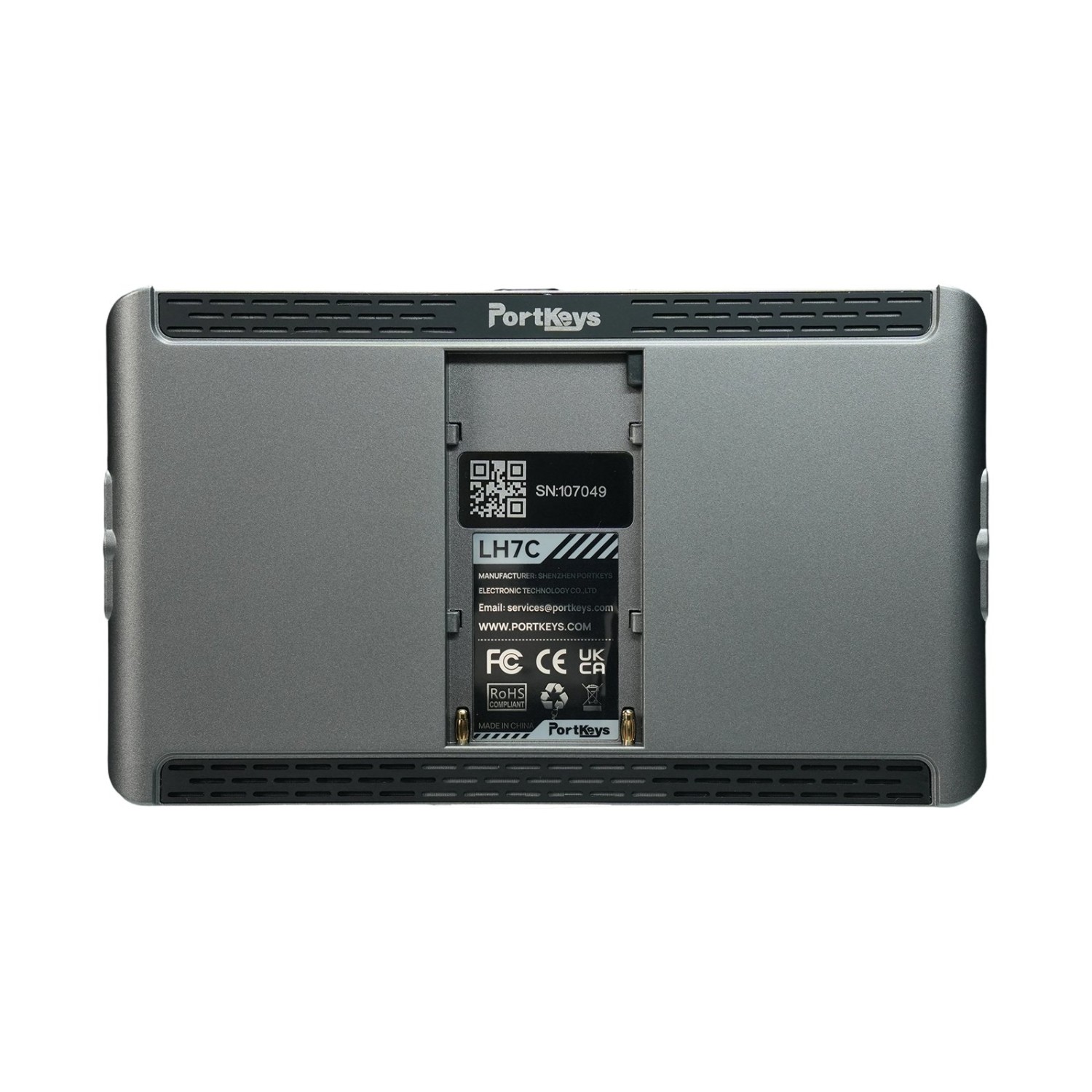

Un consumo máximo de 8 W significa unas 7 u 8 horas con una sola batería Sony NP-F970 (6600 mAh). La placa integrada admite baterías NP-F970, F960, F750 y F550, y la entrada DC de 7–24 V permite alimentarlo desde la batería V-mount o Gold Mount del rig.

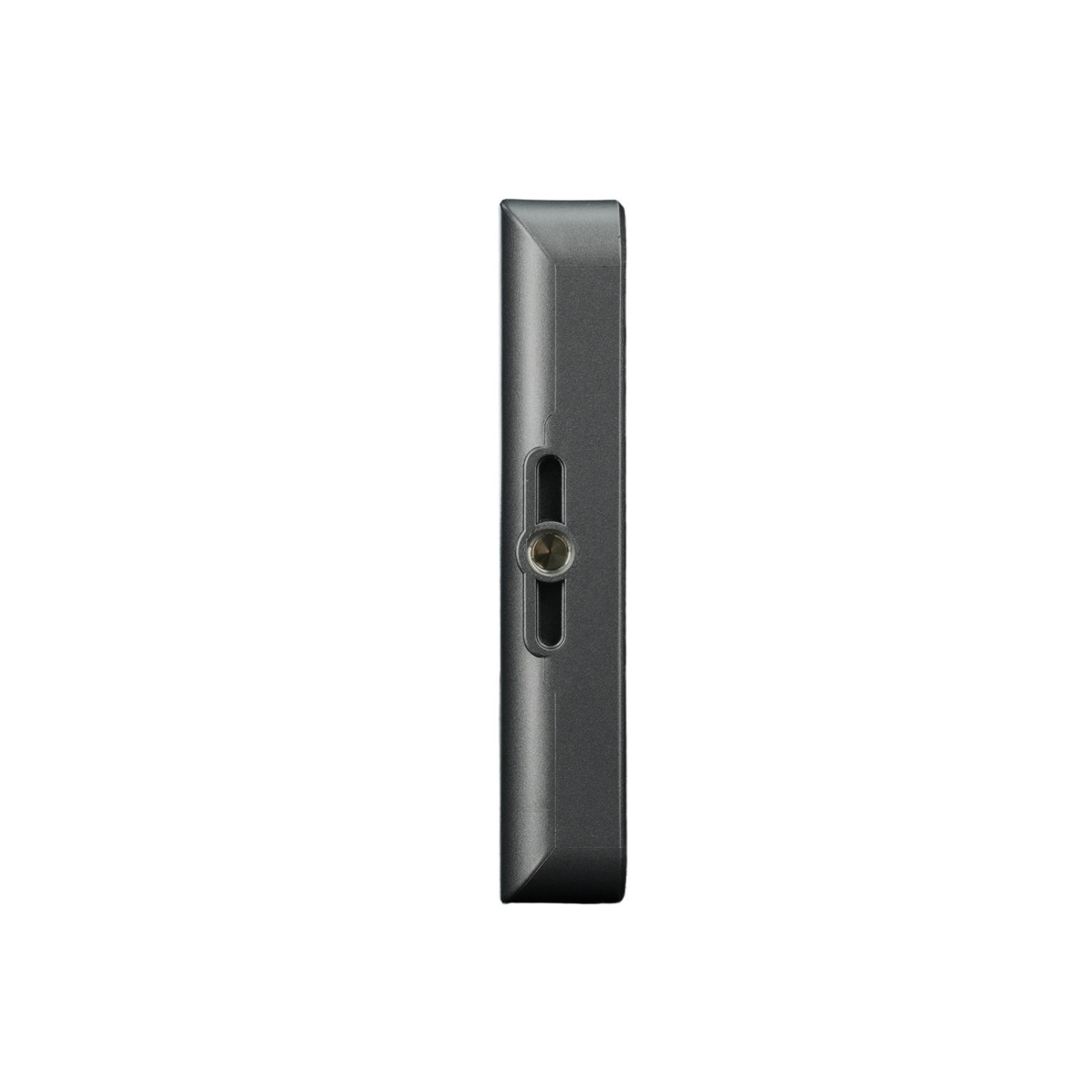

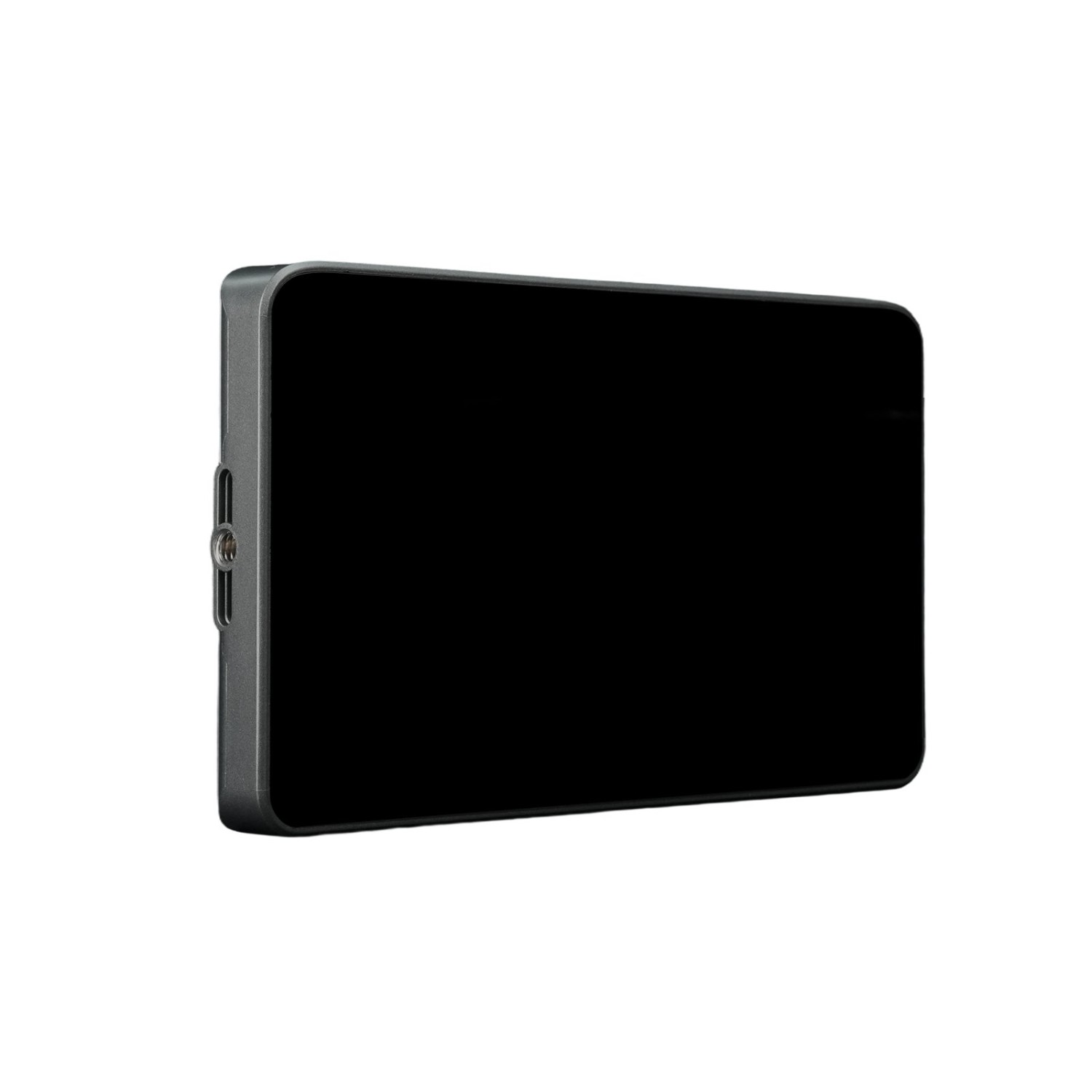

El cuerpo de policarbonato y ABS pesa 263 g y mide solo 18,4 mm de grosor. Tres roscas de 1/4"-20 con ranuras antigiro —en la base y en ambos laterales— permiten colocar el monitor allí donde haya sitio.

Cámaras compatibles

El alcance del control depende del modelo de cámara y del cable empleado: parte de las cámaras se conectan HDMI a HDMI y otras HDMI a Micro HDMI. El fabricante anuncia el control de la Canon EOS C50 para una próxima actualización de firmware.

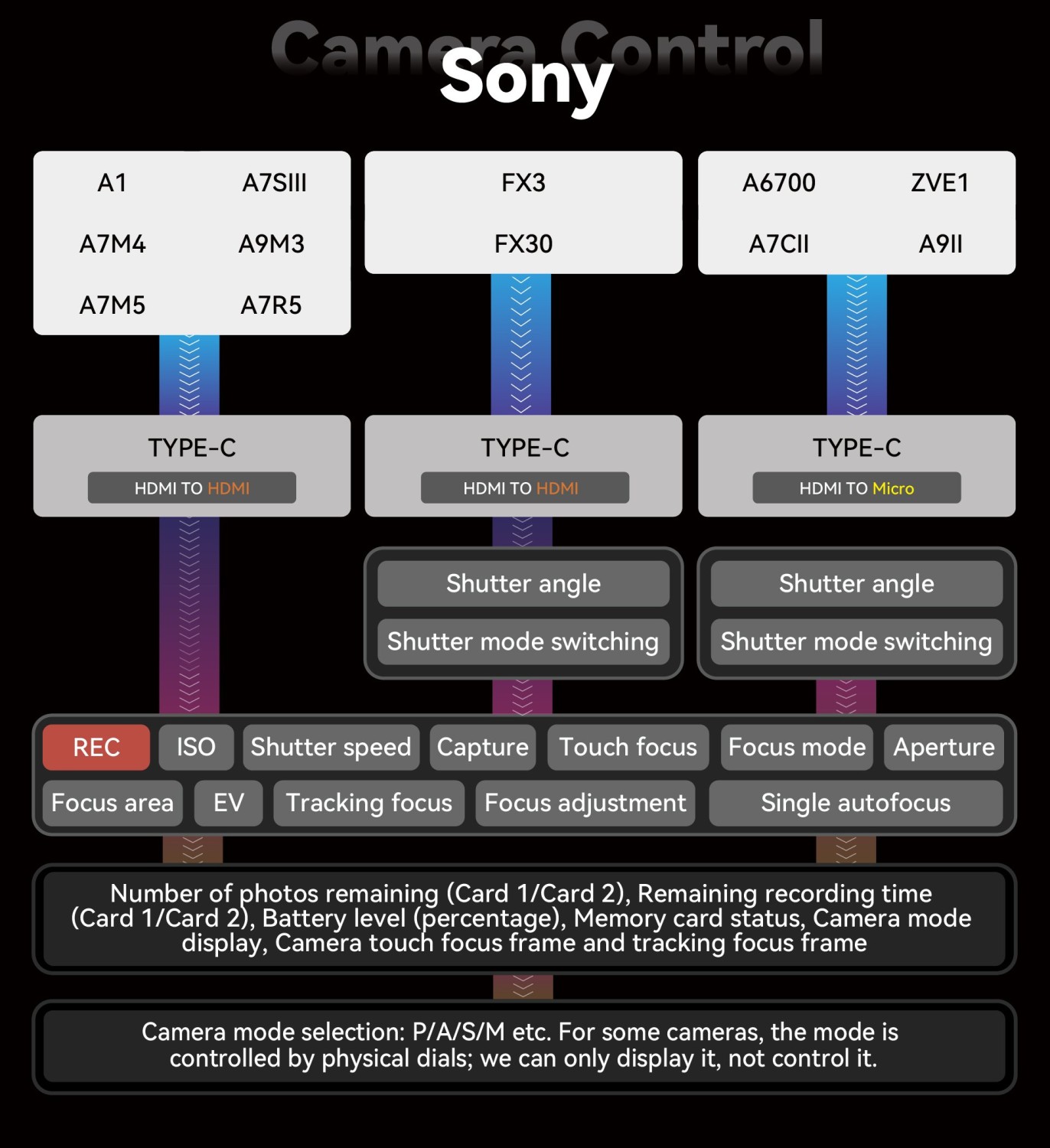

• Sony A1, A7S III, A7 IV, A7 V, A7R V, A9 II, A9 III, FX3, FX30, A6700, A7C II, ZV-E1

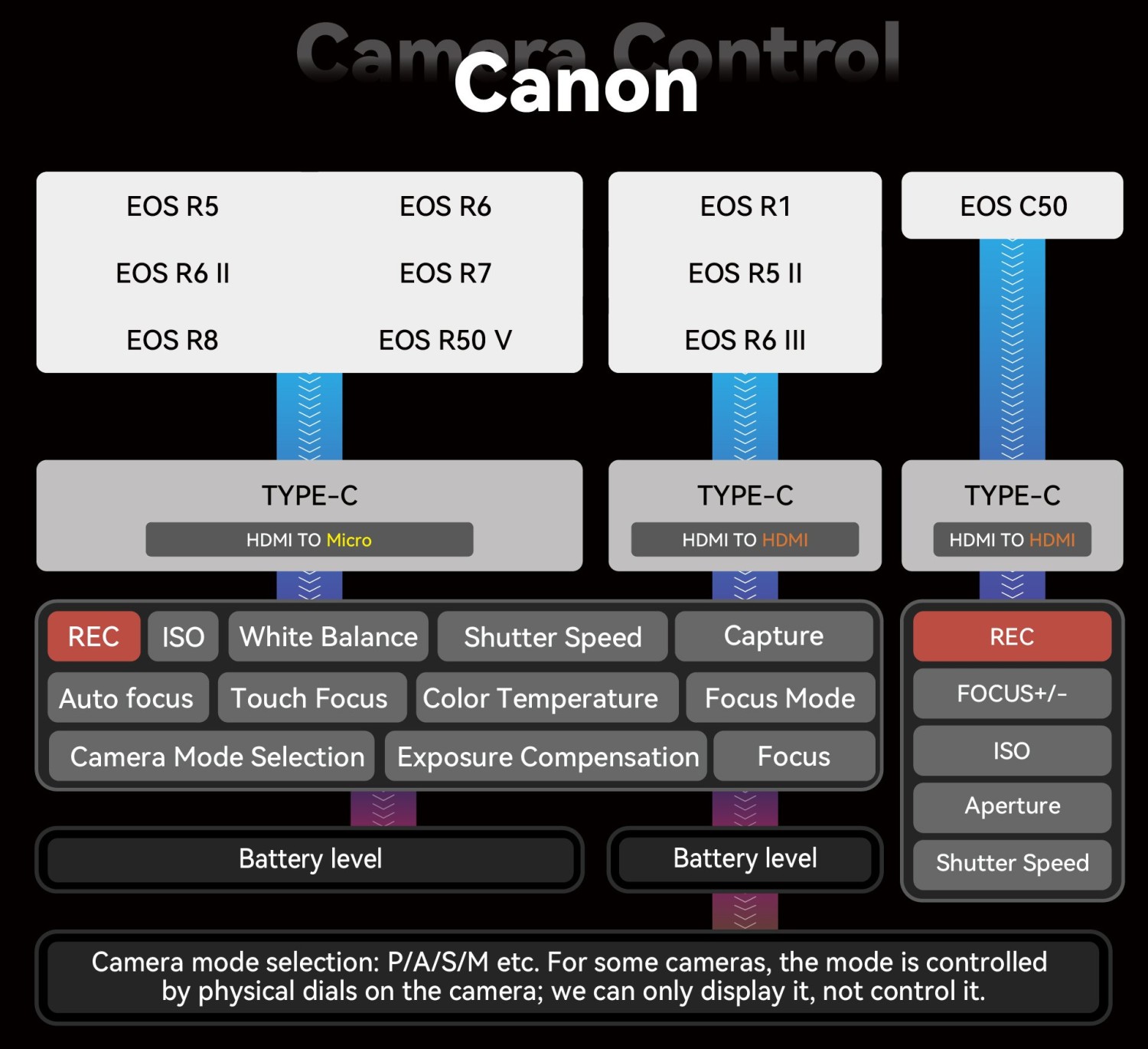

• Canon EOS R1, R5, R5 Mark II, R6, R6 Mark II, R6 Mark III, R7, R8, R50 V

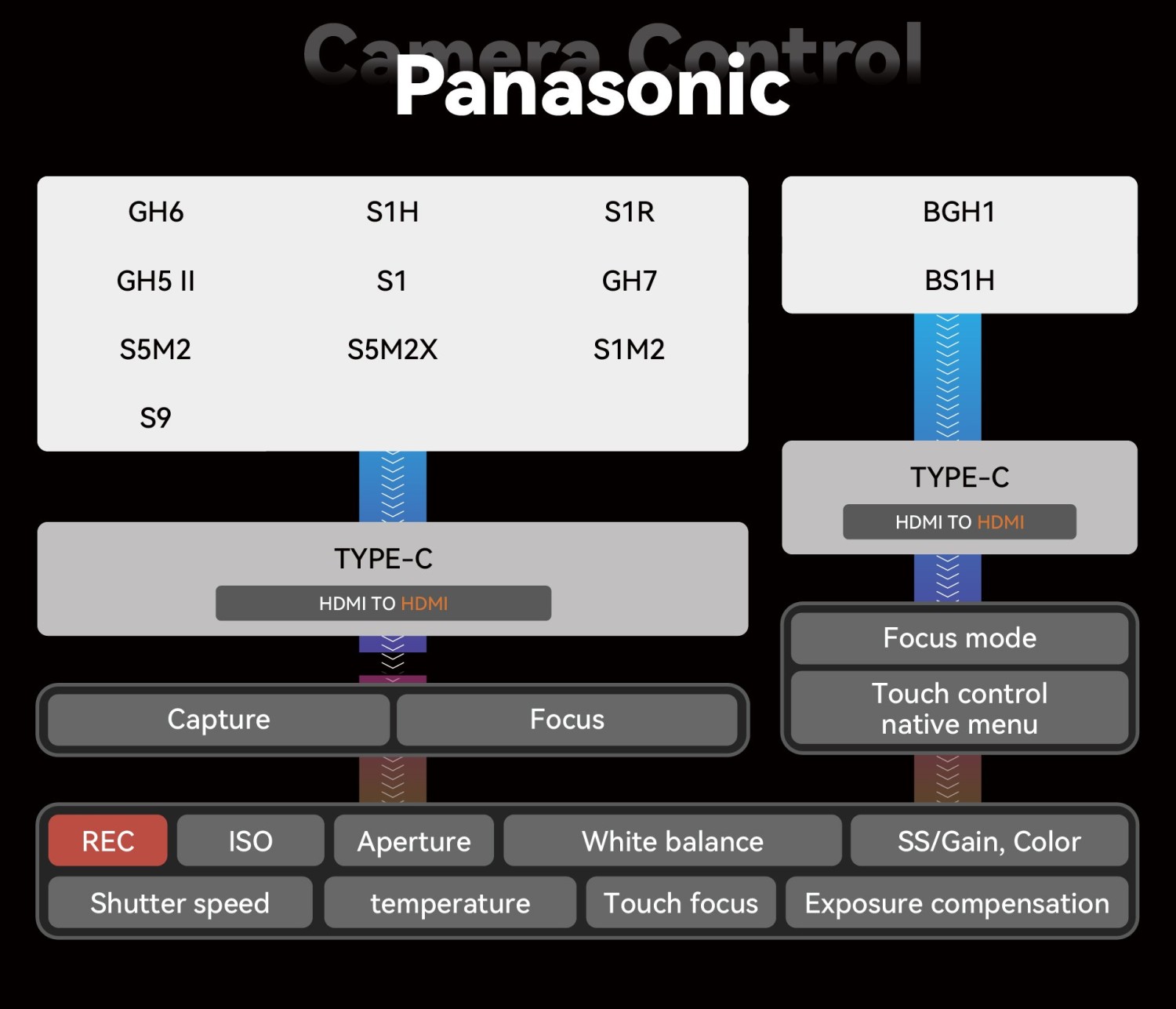

• Panasonic GH5 II, GH6, GH7, S1, S1H, S1R, S1 II, S5 II, S5 IIX, S9, BGH1, BS1H

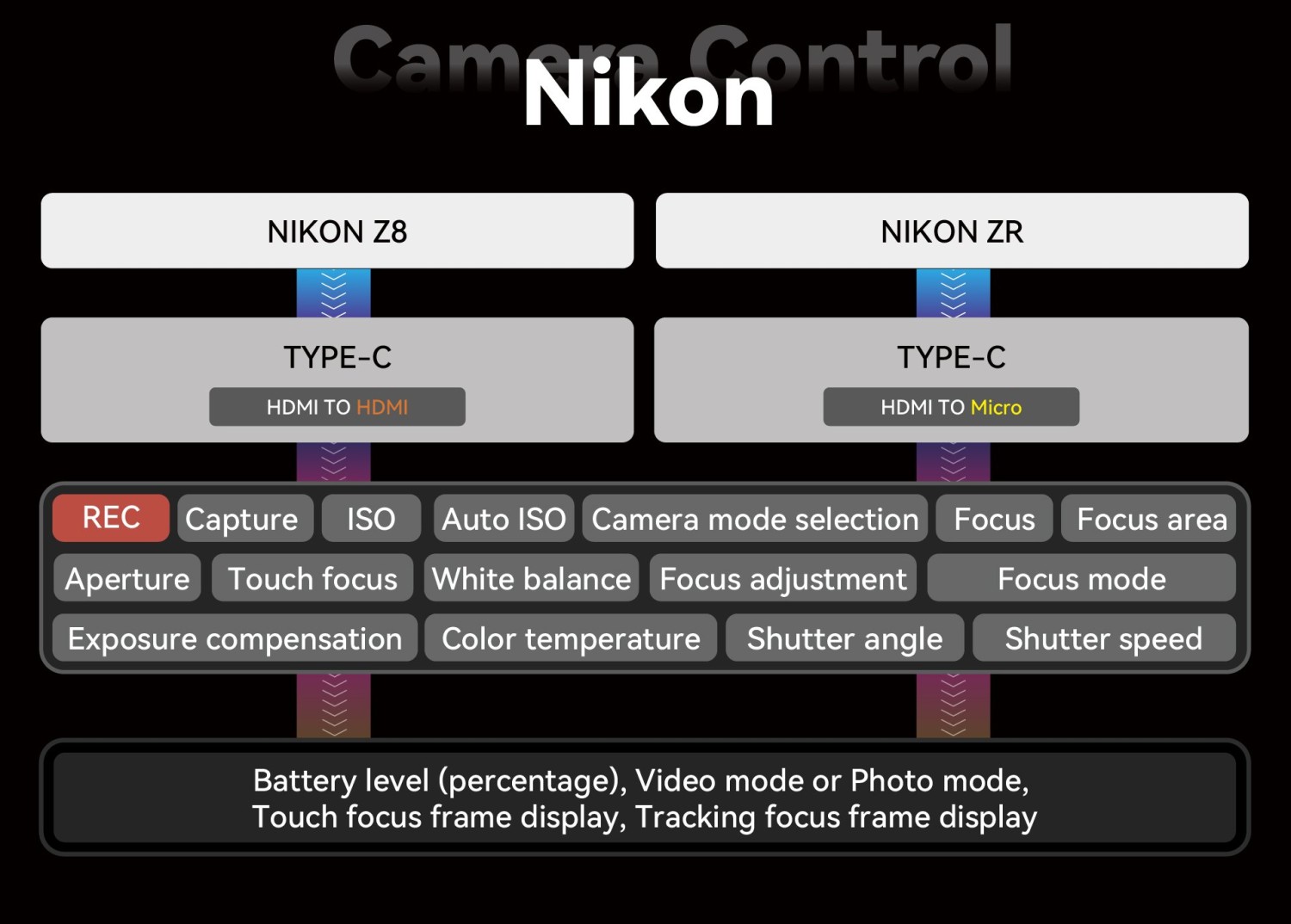

• Nikon Z8, ZR

Características principales

• panel táctil de 7" y 10 bits (8 + 2 FRC) con resolución 1920 × 1080
• 1000 nits de brillo, contraste 1000:1 y ángulo de visión de 85° en todas las direcciones
• cobertura completa de Rec.709
• entrada HDMI hasta DCI 4K30 con sobremuestreo a 1080p y salida HDMI 1080p60
• control por cable de cámaras Sony, Canon, Panasonic y Nikon con un solo cable
• LUT 3D en la pantalla y en la salida HDMI, hasta 20 LUT propias
• waveform, histograma, ARRI False Color, cebra, Peaking Frame y Log Stops
• de-squeeze anamórfico, recorte rectangular, captura y superposición de imagen
• cuatro botones F1–F4 asignables por el usuario
• alimentación Sony NP-F o DC 7–24 V, consumo de solo 8 W
• 263 g de peso, 18,4 mm de grosor y tres roscas de 1/4"-20
