RGBlink mini-edge SDI

El RGBlink mini-edge SDI reúne en una sola mesa diez conectores de entrada – cuatro HDMI 2.0, cuatro 3G-SDI, una cámara USB (UVC) y una fuente de red NDI | HX2 – con mezcla de audio de ocho canales, control de cámaras PTZ, grabación en unidad USB y streaming directo a la red. Es adecuado para escuelas, deportes, cultos, eventos corporativos y conferencias.

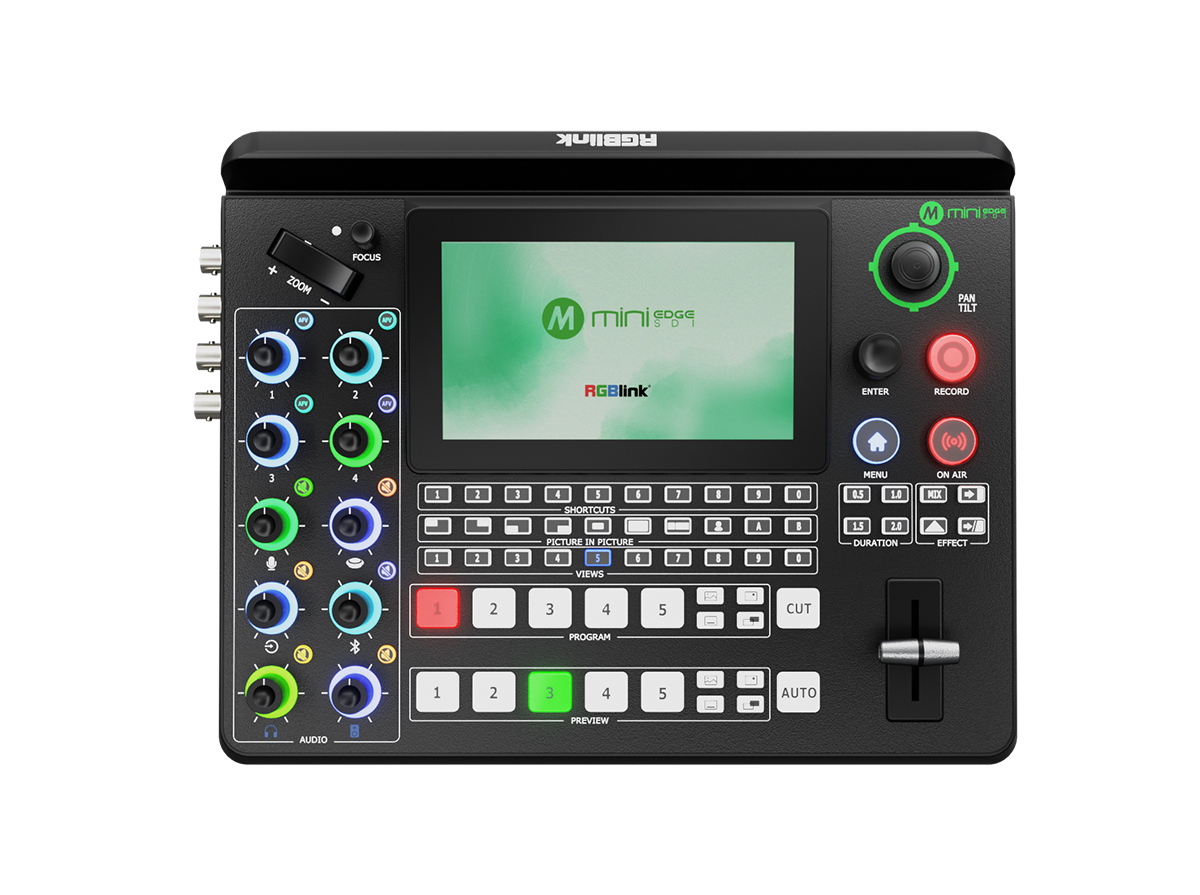

La pantalla integrada de 5,5 pulgadas muestra el multiview y los menús, y todo lo demás se maneja con botones físicos, mandos, el T-bar y el joystick, sin ordenador.

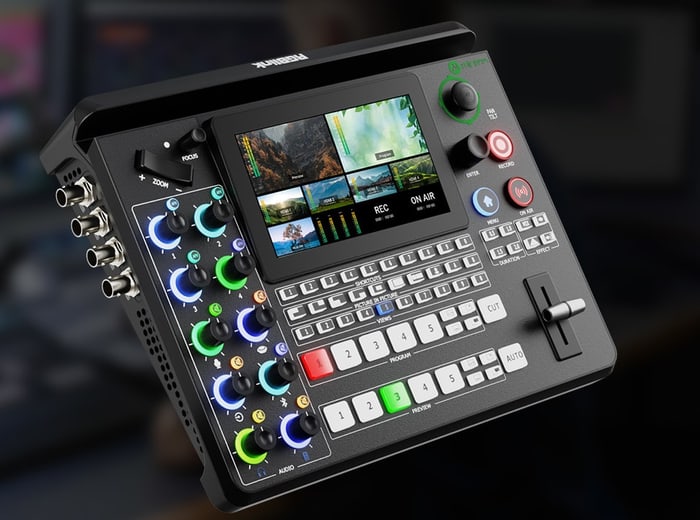

Diez entradas en una sola mesa

A las cuatro entradas HDMI 2.0 (hasta 4K60), el mini-edge SDI añade cuatro entradas 3G-SDI en BNC, una entrada USB-C para una cámara UVC y NDI | HX2 bidireccional por red. Los botones 1–4 de las filas PROGRAM y PREVIEW seleccionan las entradas HDMI o SDI, y el botón 5 la cámara UVC, una fuente NDI o un archivo de la unidad USB. Dos salidas HDMI independientes envían el programa y el multiview con hasta 1080p60. El equipo mide 291 × 222,6 × 71,3 mm y se alimenta por USB-C PD.

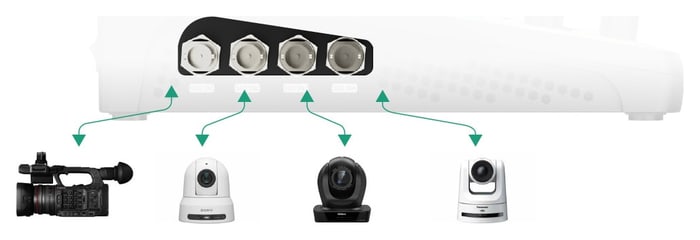

Entradas 3G-SDI de broadcast

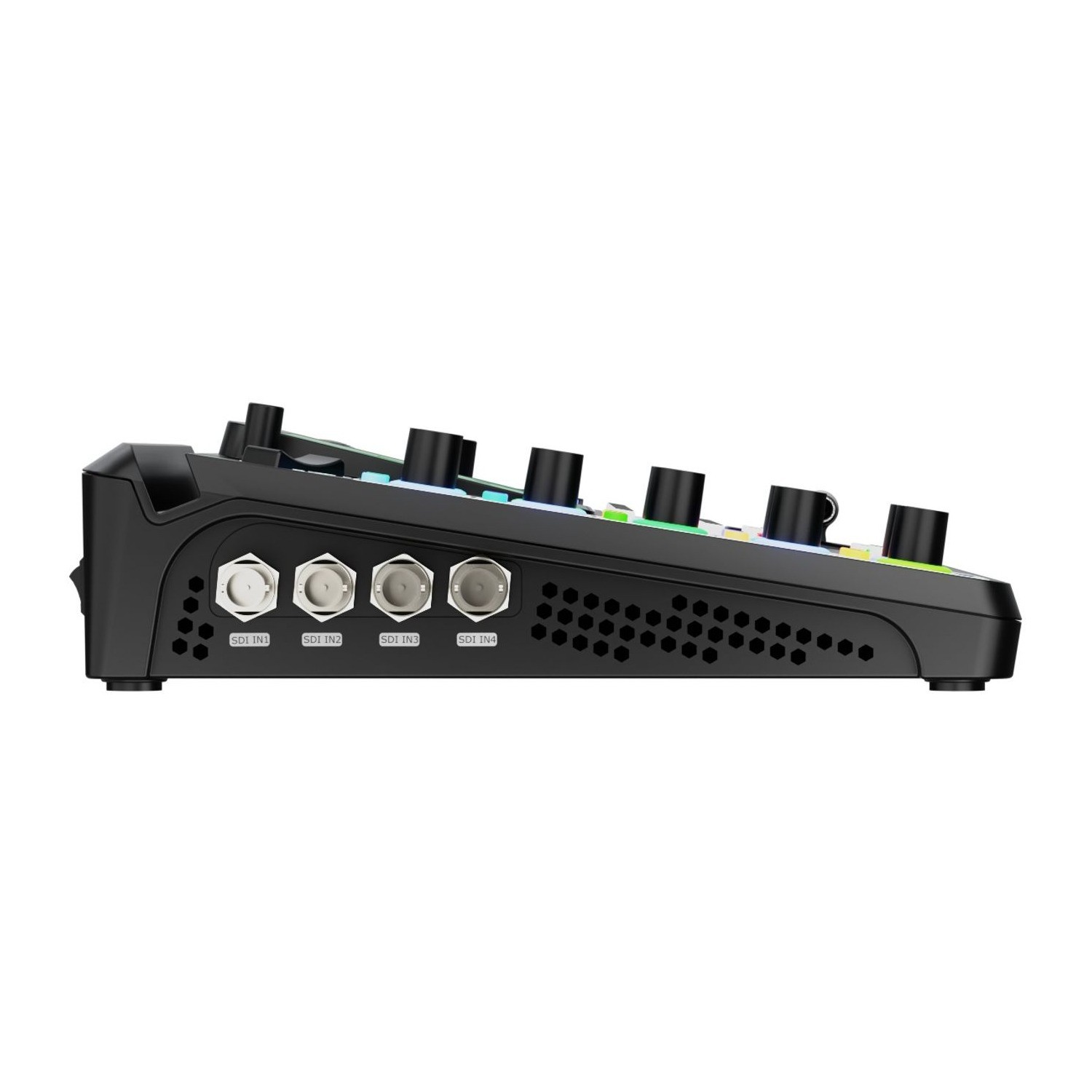

Las cuatro entradas 3G-SDI del lateral aceptan señales 3G/HD/SD-SDI hasta 1080p60 de cámaras, cámaras PTZ y otras fuentes. SDI lleva la imagen por cables más largos que HDMI: 3G-SDI alcanza hasta 100 m (prueba de laboratorio de RGBlink). Las entradas HDMI 2.0 del panel trasero admiten hasta 4096 × 2160 a 60 Hz; la entrada HDMI 1 admite HDCP 2.2 y las demás, HDCP 1.x.

Conectores

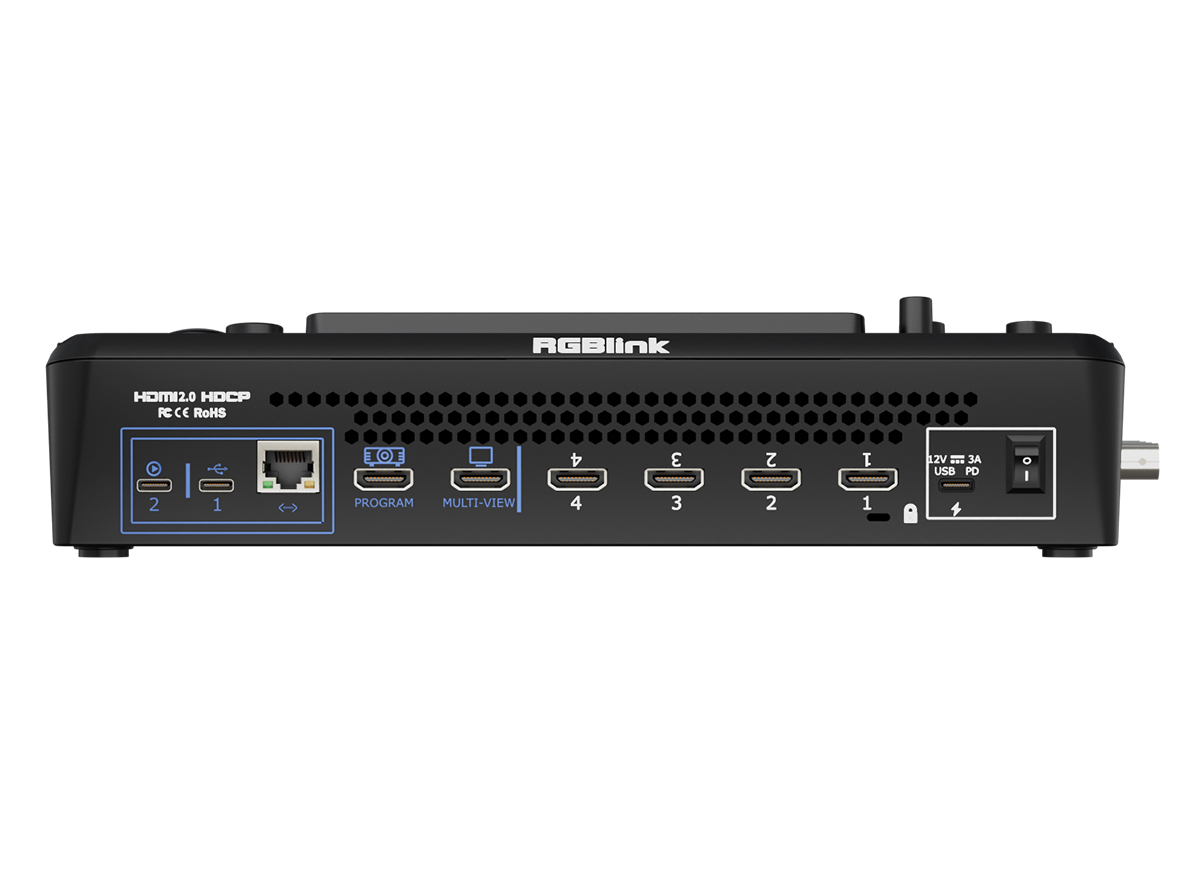

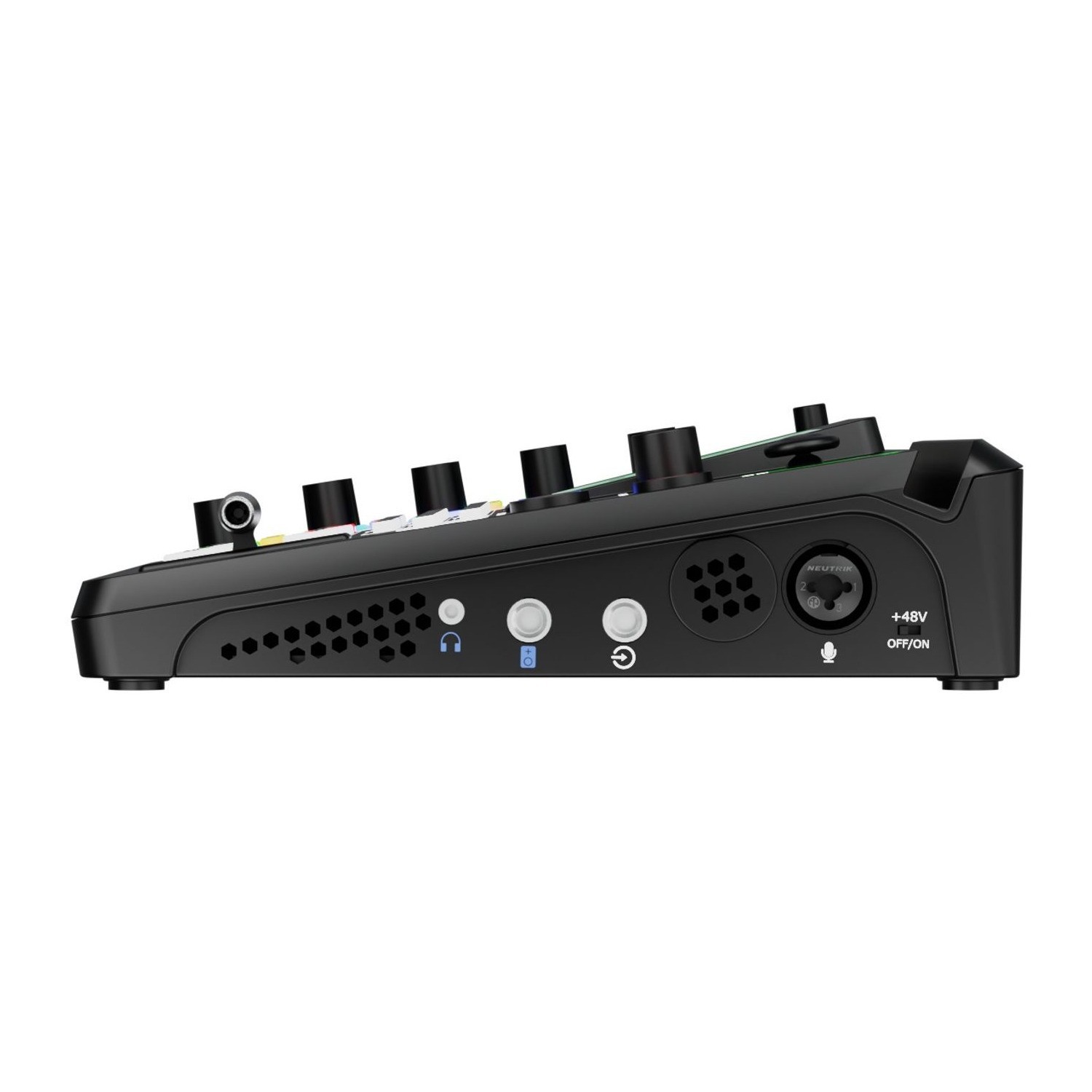

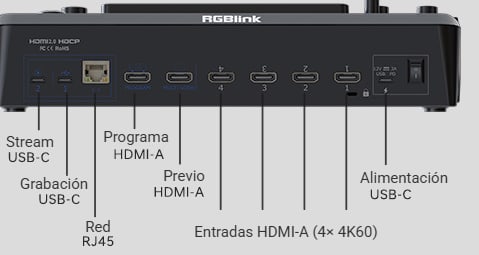

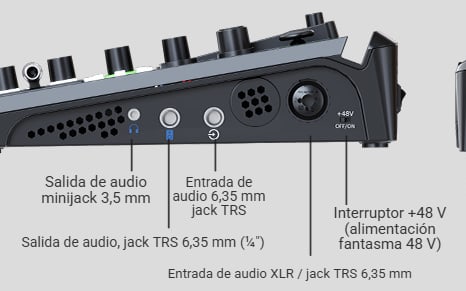

El lateral de audio incluye una entrada combo XLR / jack de 6,35 mm para micrófono con interruptor de alimentación fantasma de 48 V, una entrada de línea TRS de 6,35 mm, una salida balanceada TRS de 6,35 mm y un jack de 3,5 mm para auriculares. El panel trasero tiene dos puertos USB-C (stream y grabación), red RJ45, salidas de programa y previo (multiview), cuatro entradas HDMI y alimentación USB-C; el lateral opuesto, cuatro entradas 3G-SDI.

Todo al alcance de la mano

La pantalla de 5,5 pulgadas muestra las entradas, el programa, el estado de grabación y streaming y los menús. Debajo están las filas PROGRAM y PREVIEW, diez atajos (SHORTCUTS), los diseños de imagen en imagen (PICTURE IN PICTURE) y las escenas guardadas (VIEWS). La transición se lanza con CUT, AUTO o el T-bar, y su duración (0,5–2 s) y efecto se eligen con los botones DURATION y EFFECT. Los botones RECORD y ON AIR inician la grabación y el streaming.

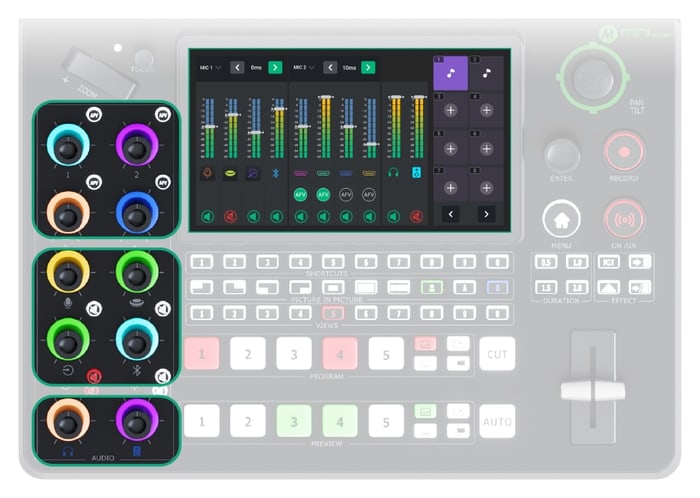

Mezcla de audio de ocho canales

A la mezcla llegan cuatro audios embebidos de las entradas HDMI/SDI y cuatro fuentes externas: micrófono, entrada de línea, audio USB y Bluetooth. Los mandos con anillos de colores regulan el nivel de cada fuente, de los auriculares y del programa, y los botones AFV y MUTE el audio que sigue al vídeo y el silencio. El micrófono y una entrada de cámara pueden retrasarse para mantener el audio sincronizado con la imagen, y las entradas de audio cuentan con reducción de ruido.

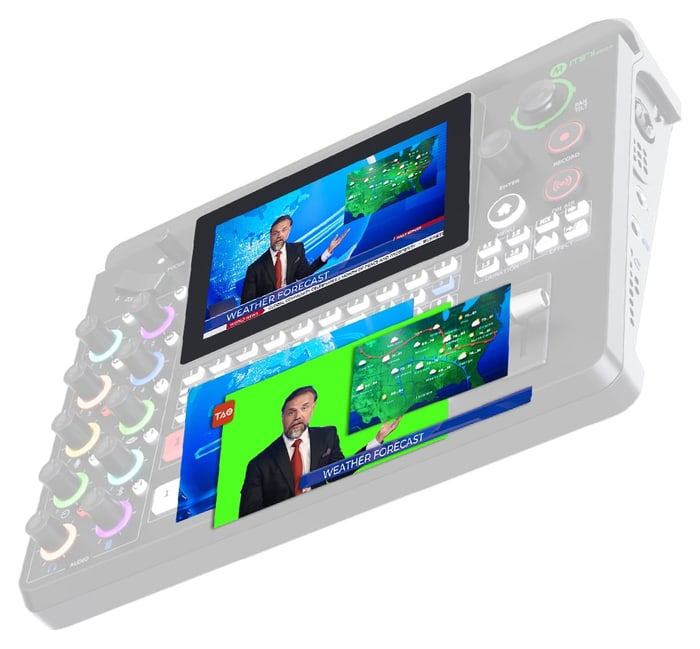

Capas e imagen en imagen

La escena se compone de una imagen de fondo, dos capas de vídeo A y B y dos capas gráficas de la biblioteca de medios: un logotipo o rótulos. Las capas de vídeo se escalan, desplazan y recortan con el joystick y la palanca del panel, así que la imagen en imagen o dos fuentes lado a lado se preparan sin ordenador. Imágenes, vídeos y audio se cargan en el mezclador desde una unidad USB.

Chroma key con una pulsación

Un presentador delante de un fondo verde o azul se recorta directamente en el mezclador con el botón Chroma Key: una pulsación corta activa el recorte y una larga abre los ajustes. La aplicación web ofrece seis colores de recorte: verde, azul, naranja, amarillo, cian y morado. Los ajustes de recorte se guardan en las escenas junto con el resto del diseño.

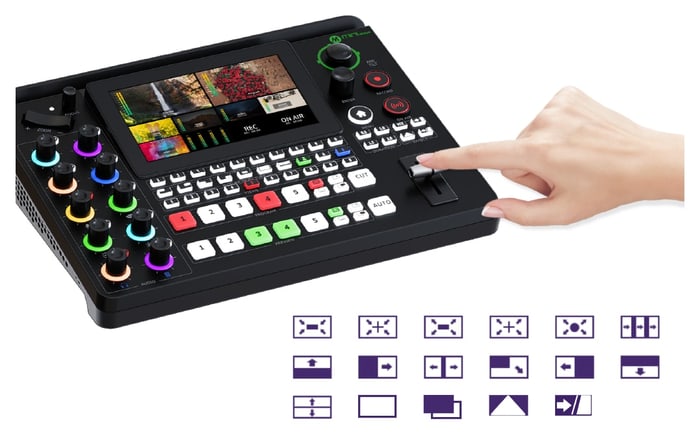

Escenas y transiciones

Hasta 16 escenas (VIEWS) guardan casi toda la configuración: diseño de imagen en imagen, recorte de croma, recortes, selección de fuentes y posiciones predefinidas de las cámaras PTZ. Una escena se lleva al previo con un solo botón y pasa al programa con una transición: el fundido predeterminado (MIX) o uno de los efectos DVE con una duración de 0,5 a 2 s.

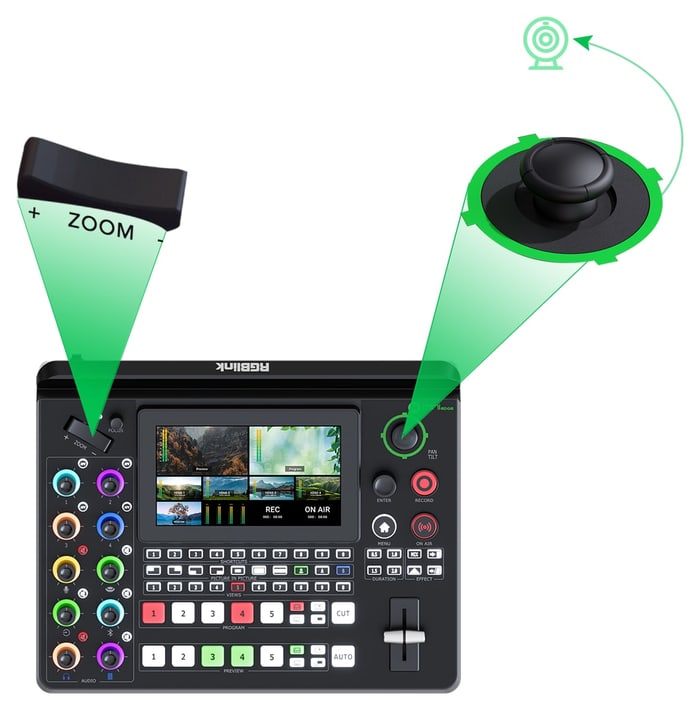

Control de cámaras PTZ

Hasta cuatro cámaras PTZ se controlan directamente desde el mezclador mediante VISCA o NDI: el joystick hace el paneo y la inclinación, la palanca ZOOM acerca y el mando FOCUS enfoca; al pulsarlo se activa el enfoque automático. Pulsar el joystick abre la pantalla de control PTZ. Con una capa de vídeo seleccionada, los mismos mandos cambian su tamaño y posición.

Streaming, grabación y webcam

Por Ethernet, el mini-edge SDI transmite por RTMP(S) a hasta cuatro plataformas a la vez (cuatro plataformas requieren una subida de al menos 100 Mb/s), y a través de RGBlink TAO Cloud a hasta 32 plataformas. Conectado a un ordenador por USB-C, aparece como webcam UVC para OBS, Zoom o Teams. La grabación se guarda en MP4 en una memoria USB o un SSD de hasta 2 TB, también durante el streaming. El mezclador también se maneja desde la aplicación web en un ordenador, tableta o teléfono.

Más información

El mini-edge SDI cuenta con cuatro entradas 4K HDMI 2.0 y cuatro entradas 3G SDI, una entrada UVC y una entrada y salida bidireccionales NDI, que admiten señales digitales de audio y vídeo incrustadas procedentes de ordenadores, cámaras y otros dispositivos. También admite audio analógico a través de una entrada de micrófono con alimentación fantasma de 48 V y una entrada de línea, así como audio Bluetooth.

Hay dos salidas HDMI independientes disponibles para multiview con previo, programa o patrón de prueba. Una salida USB 3.0 es compatible con los formatos de captura YUY2 y MJPEG, que pueden reconocerse como una cámara web para la transmisión en Facebook, YouTube, ZOOM, etc. El puerto UVC es bidireccional y sirve también para grabar en una unidad USB, un altavoz inalámbrico o un micrófono inalámbrico, por ejemplo el RGBlink AI mini. El puerto Ethernet con licencia NDI habilitada también es bidireccional; el codificador y el decodificador NDI pueden funcionar simultáneamente. El mini-edge SDI integra un panel TFT de 5,5 pulgadas para manejar el menú y mostrar el multiview.

En comparación con el mini-edge, el mini-edge SDI cuenta con 4 entradas 3G-SDI adicionales y una licencia NDI preparada para entrada y salida bidireccionales, además de reducción de ruido para las entradas de audio. Por lo demás, es igual que el mini-edge, cuyas funciones incluyen control dinámico de salida, multiview, imagen en imagen, chroma key, transiciones, control de cámaras PTZ desde el propio mezclador y mucho más.

El mini-edge SDI está preparado para aplicaciones web y también está integrado con TAO Cloud para el control remoto y la retransmisión simultánea a al menos 4 plataformas de contenido.

Características principales:

• Monitor integrado de 5,5 pulgadas
• 10 conectores de entrada (4× HDMI 2.0, 4× 3G-SDI, 2K UVC y 2K NDI)
• 6 canales de vídeo personalizables
• Máximo de 8 canales para mezcla de audio
• 2 canales HDMI HD independientes
• Transmisión en 2K y retransmisión en directo a través de IP y UVC
• El streaming es compatible con NDI | HX2
• Transmisión y gestión a través de RGBlink TAO Cloud
• Control manual de cámaras PTZ en tiempo real, como zoom, giro y enfoque, a través de VISCA o NDI
• Control e integración de terceros a través del protocolo de control central gratuito de RGBlink
