RGBlink mini-max

El RGBlink mini-max es un conmutador de vídeo 4K todo en uno y una solución de retransmisión diseñada para la producción profesional en directo, que ofrece entradas de vídeo HDMI, 12G-SDI, USB-C/UVC y NDI, control integrado de cámaras PTZ, mezcla de audio avanzada y retransmisión y grabación de alta calidad en un dispositivo de hardware portátil.

El mini-max está pensado para conferencias, ponencias, eventos corporativos, retransmisiones deportivas y emisiones desde estudio: allí donde un solo operador maneja a la vez cámaras, audio, gráficos, grabación y streaming. Todo ello lo reúne en una sola consola con pantalla táctil y controles físicos.

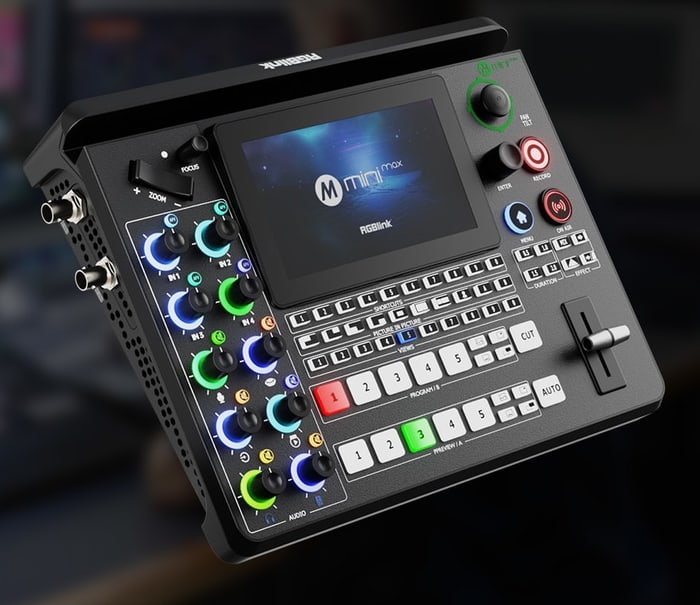

Toda una sala de control 4K en un solo equipo

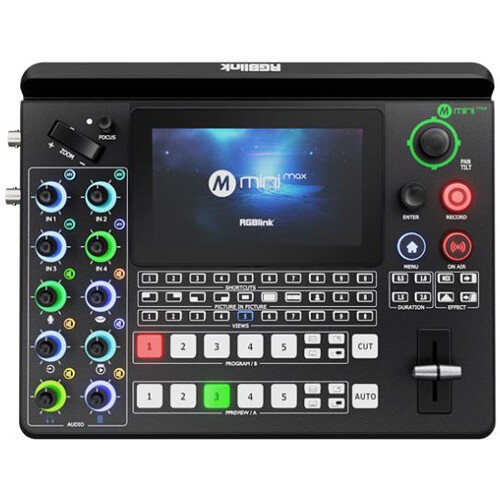

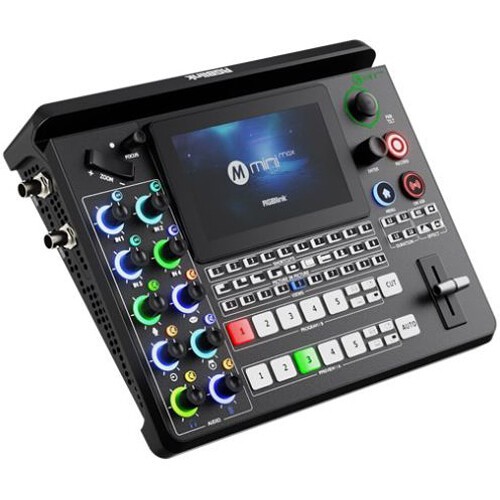

El mini-max parte de la serie mini-edge y añade funcionamiento 4K real: a las entradas HDMI 2.0 se suman dos entradas 12G-SDI de broadcast, y el programa sale en 4K60 hacia el monitor, la grabación y el streaming. La pantalla táctil de 5,5 pulgadas muestra el multiview y los menús, mientras los botones físicos, el T-bar y el joystick quedan a mano. El equipo mide 291 × 223 × 70 mm y pesa 1,48 kg.

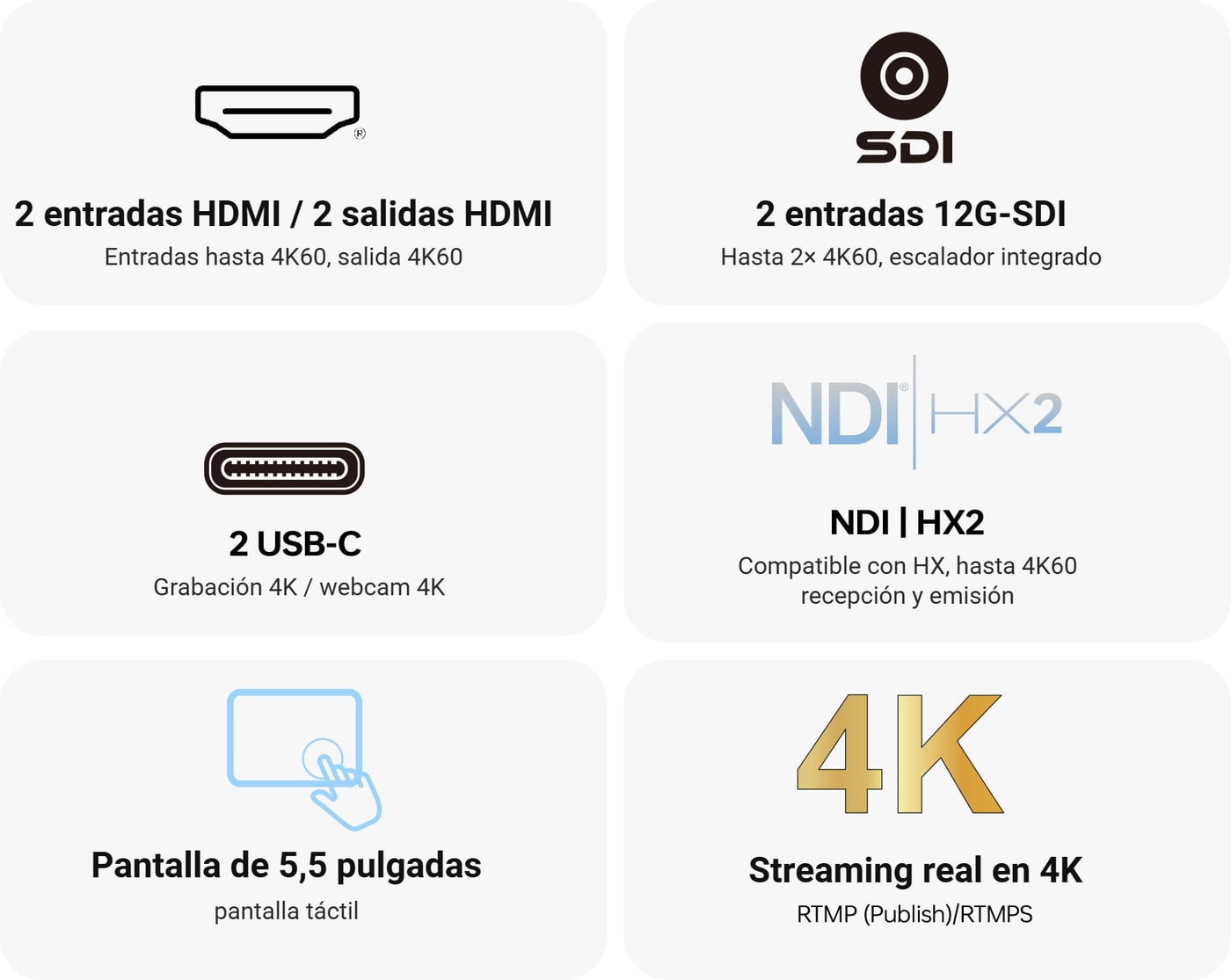

De un vistazo

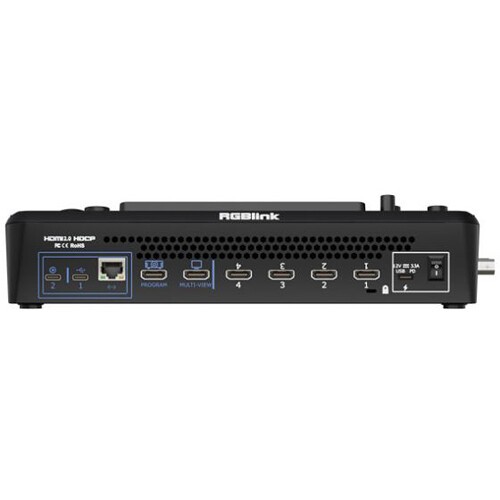

Seis canales de entrada, dos salidas HDMI, dos puertos USB-C y red con NDI | HX2. Cada uno de los dos canales HDMI elige entre dos conectores, así que cuatro fuentes HDMI quedan conectadas al conmutador de forma permanente, sin cambiar cables.

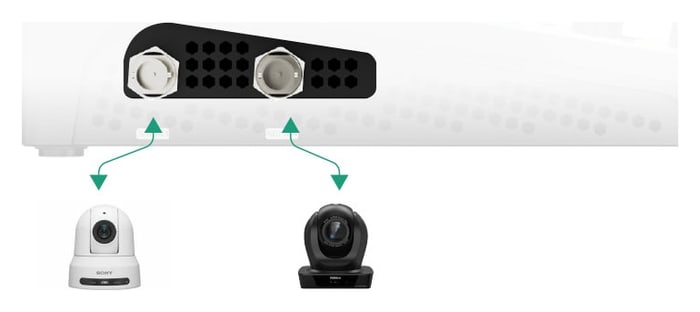

Seis entradas, incluidas 12G-SDI

Los canales 1 y 2 eligen cada uno entre dos conectores HDMI 2.0 (HDMI 1/2 y HDMI 3/4); los canales 3 y 4 son entradas 12G-SDI en BNC para cámaras profesionales y tiradas más largas: 12G-SDI lleva la señal hasta 60 m. Los canales 5 y 6 admiten una cámara USB (UVC), una fuente NDI | HX2 de la red o el reproductor multimedia; con UVC activado, el otro canal queda para NDI. Las entradas HDMI y SDI aceptan hasta 2160p60.

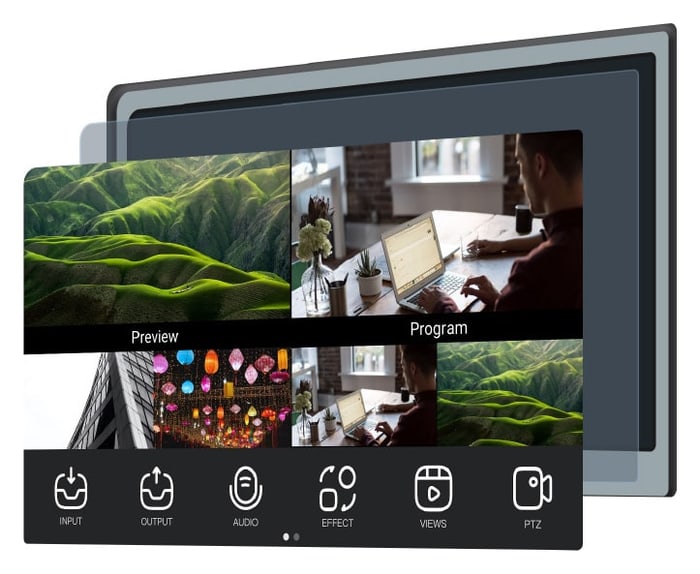

Previo, programa y multiview

La salida HDMI 1 envía al monitor el multiview en 1080p60 –previo, programa y entradas con medidores de audio– y también puede usarse como salida auxiliar AUX. La salida HDMI 2 lleva el programa hasta 4K60; la misma imagen va a la webcam USB, al streaming RTMP y a la salida NDI. Las fuentes de previo y programa se eligen con los botones o directamente en la pantalla táctil.

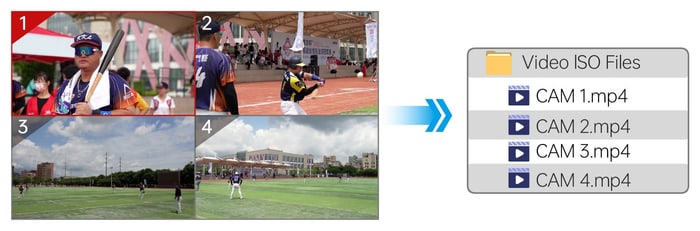

Grabación en USB, también multicanal

El programa se graba hasta 4K60 con hasta 32 Mb/s en una memoria USB (hasta 128 GB) o un SSD (hasta 2 TB) formateados en exFAT. Si baja la grabación del programa a 1080p60, puede añadir tres entradas como archivos independientes para editarlas después. En total admite 1× 4K60, 2× 4K30, 1× 4K30 + 2× 2K60 o 4× 2K60. La grabación también funciona durante el streaming.

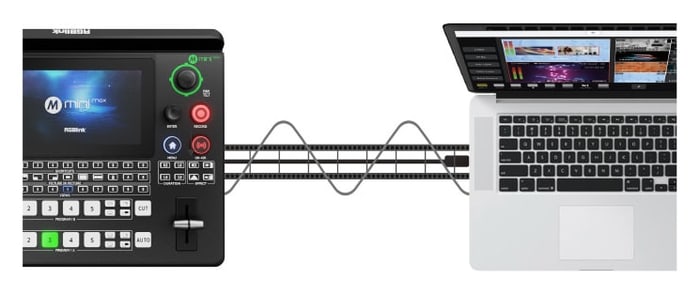

Streaming sin ordenador o como webcam

Por Ethernet, el mini-max emite directamente hasta a cuatro plataformas RTMP(S) a la vez y, con TAO Cloud integrado, hasta a 32 plataformas simultáneamente. Conectado por USB-C, el ordenador lo reconoce como una webcam UVC 4K, así que el programa se puede usar en OBS, Zoom o Teams. Para emitir a cuatro plataformas a la vez se necesita una subida de al menos 100 Mb/s.

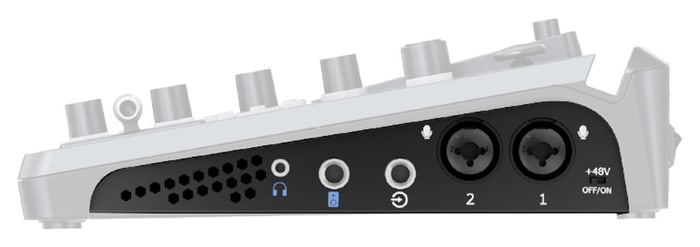

Audio como en una mesa de mezclas

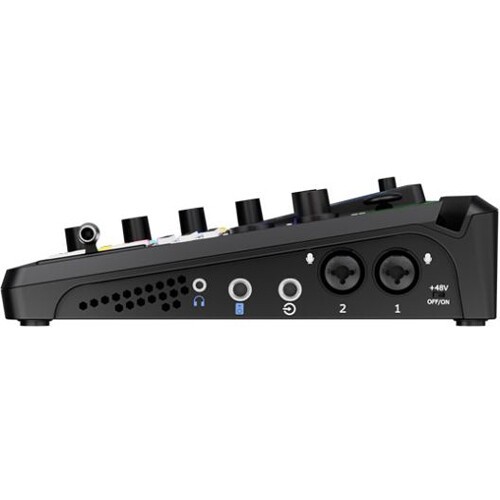

Dos entradas combo XLR/6,35 mm para micrófonos (MIC 1 con alimentación fantasma de 48 V), una entrada de línea de 6,35 mm, Bluetooth y audio embebido de cuatro entradas HDMI/SDI: ocho canales en la mezcla. El audio puede seguir al vídeo (AFV), los micrófonos y las cámaras se pueden retrasar para mantener la sincronía con la imagen, y el nivel, el silencio y la escucha se ajustan con los mandos del panel. Salidas: línea de 6,35 mm y jack de 3,5 mm.

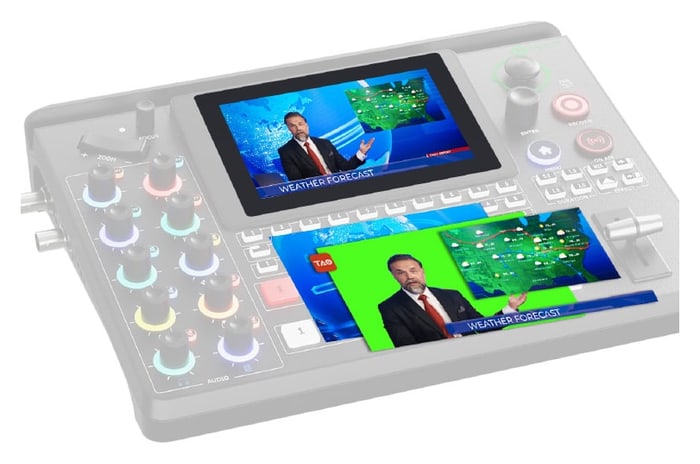

Capas, imagen en imagen y gráficos

La escena se compone de dos capas de vídeo completas sobre una imagen de fondo, a las que se suman dos capas gráficas de la biblioteca multimedia: rótulos en el tercio inferior o un logotipo. Ambas capas de vídeo se pueden escalar, colocar y recortar, de modo que imagen en imagen, dos fuentes lado a lado o un presentador delante de un gráfico se configuran sin ordenador. Con un toque la salida pasa también al formato vertical 9:16.

Chroma key y luma key

Recorte a un presentador delante de un fondo verde o azul directamente en el conmutador, sin aplicación: elija el color de la lista y ajuste la tolerancia en la pantalla táctil. En la aplicación web se puede recortar cualquier color. También hay luma key, y los ajustes del recorte se guardan en las escenas preconfiguradas.

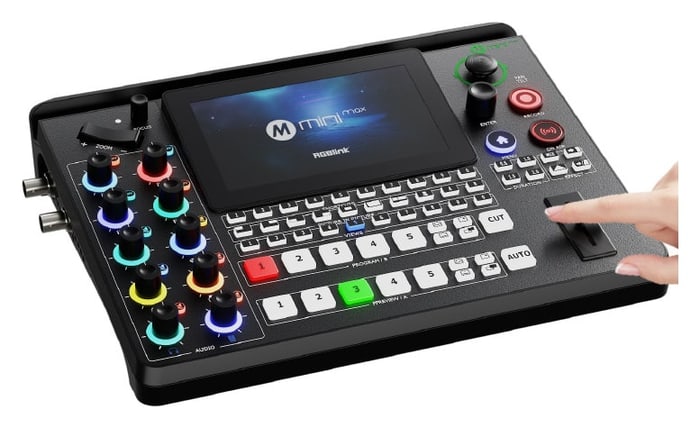

Transiciones y escenas guardadas

Entre previo y programa se cambia por corte (CUT), transición automática (AUTO) o con el T-bar; además del fundido, el mini-max ofrece una serie de efectos DVE con duración ajustable. Hasta 10 escenas preconfiguradas guardan toda la configuración –disposición de capas, fuentes, recorte, gráficos, audio e incluso la posición y el enfoque de las cámaras PTZ– y se recuperan con un solo botón de la fila VIEWS.

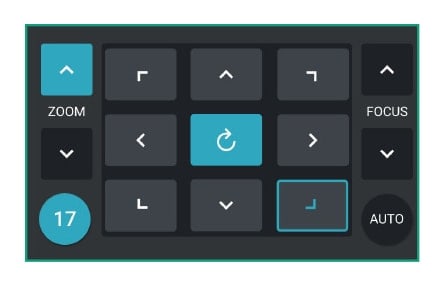

Control de cámaras PTZ desde el conmutador

Las cámaras PTZ de la misma red se controlan directamente desde el mini-max mediante IP VISCA: el joystick realiza el paneo y la inclinación, y las palancas del panel manejan el zoom y el enfoque. Las posiciones de las cámaras se guardan en las escenas preconfiguradas, así que pasar al siguiente plano es cuestión de una sola pulsación. Al controlar una capa de vídeo, el joystick la desplaza, escala y recorta.

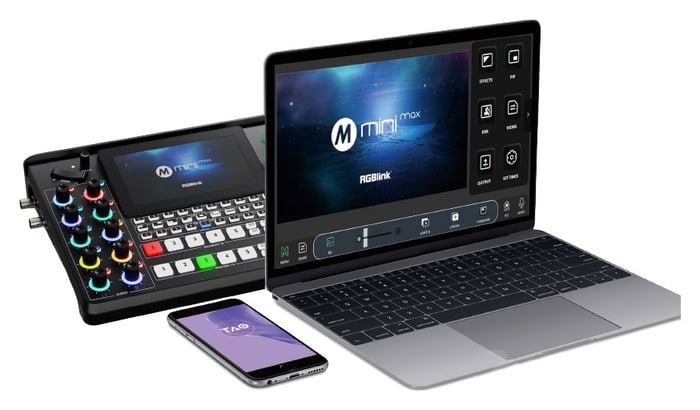

Control remoto y TAO Cloud

El mini-max también se maneja desde la aplicación web en un portátil, una tableta o un móvil: fuentes, emisión y ajustes bajo control aunque no esté junto al conmutador. Con RGBlink TAO Cloud se gestionan a distancia los streamings y los equipos, y para integrarlo en sistemas mayores está disponible el protocolo de control abierto de RGBlink (OpenAPI).

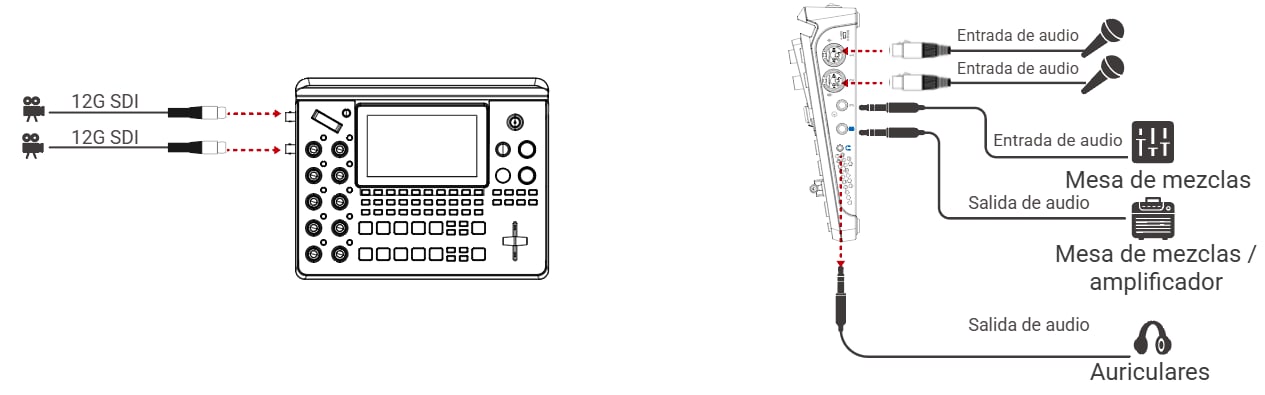

Ejemplo de conexión

Arriba, la parte de vídeo: cuatro fuentes HDMI, monitores de previo y de programa, la red con TAO Cloud, un RGBlink AI mini en el puerto USB 3.0 y un ordenador o móvil por USB-C (UVC). Abajo, dos cámaras 12G-SDI y el audio: micrófonos, mesa de mezclas, amplificador y auriculares.

Más información

El conmutador de vídeo todo en uno RGBlink mini-max 4K es un potente y portátil centro de producción ideal para retransmisiones en directo, transmisiones y producción de eventos. Admite una amplia gama de entradas de vídeo, incluyendo cuatro HDMI 2.0, dos 12G-SDI, USB-C/UVC y NDI/IP, lo que permite una integración fluida de cámaras, ordenadores y fuentes remotas. La salida HDMI dedicada al previo con función multiview y la salida HDMI 4K60 para el programa ofrecen opciones flexibles de monitorización y presentación, mientras que las salidas duales USB-C permiten la transmisión y la grabación directas.

La intuitiva pantalla LCD táctil de 5,5" combinada con botones, T-bar y joystick garantiza un control rápido y preciso. El control integrado de cámaras PTZ a través del protocolo IP VISCA permite controlar hasta cuatro cámaras directamente desde el conmutador. Entre las funciones de producción avanzadas se incluyen chroma-key y luma keying, composición de vídeo multicapa con fondo y superposiciones gráficas, efectos de transición DVE y compatibilidad con hasta 10 escenas preconfiguradas para una rápida activación.

El mini-max puede transmitir simultáneamente a múltiples plataformas a través de IP o mediante TAO Cloud, admitiendo hasta 32 destinos. La grabación multicanal interna admite hasta cuatro canales 2K60 o dos canales 4K30, con la posibilidad de grabar en un dispositivo de almacenamiento USB externo de hasta 2 TB. El soporte de audio profesional incluye un mezclador de 8 canales, entradas de micrófono combinadas XLR/TRS con alimentación fantasma, entrada de línea, conmutación de audio AFV, control de retardo y monitorización en directo. El control remoto está disponible a través de un navegador web, un dispositivo móvil o TAO Cloud, lo que convierte al RGBlink mini-max en una solución completa para los flujos de trabajo modernos de producción en directo.

Características principales:

• 4 entradas de vídeo HDMI 2.0 y 2 entradas de vídeo 12G-SDI
• Compatibilidad con vídeo USB-C/UVC y NDI/IP
• Previo HDMI con multiview y salida de programa HDMI 2.0 4K60
• Salidas duales USB-C para streaming y grabación
• Pantalla táctil de 5,5" con T-bar, botones y joystick
• Control integrado de la cámara PTZ (IP VISCA)
• Compatibilidad con chroma key y luma key
• Composición de vídeo multicapa y transiciones DVE
• Transmisión en múltiples plataformas
• Grabación multicanal en almacenamiento USB
• Mezclador de audio profesional de 8 canales
• Escenas preconfiguradas y compatibilidad con control remoto
