RGBlink mini-mx-4S

El RGBlink mini-mx-4S es un conmutador de producción HDMI/SDI de 10 canales en una maleta resistente, ideal para retransmisiones en directo, eventos y flujos de trabajo de emisión. Gracias a sus entradas 4K HDMI y SDI, el control de cámaras PTZ, la grabación integrada, el streaming por USB-C, el monitor HD de 14″ y la pantalla táctil de 5,5″, ofrece una solución portátil «todo en uno» para producciones profesionales con múltiples cámaras.

El mini-mx-4S es el conmutador mini-mx SDI integrado en una maleta resistente con monitor de 14″, refrigeración y conectores en el lateral. Basta con abrir la tapa, conectar los cables y la emisión puede empezar, ya sea un concierto al aire libre, una boda en un jardín, un partido o un evento de empresa.

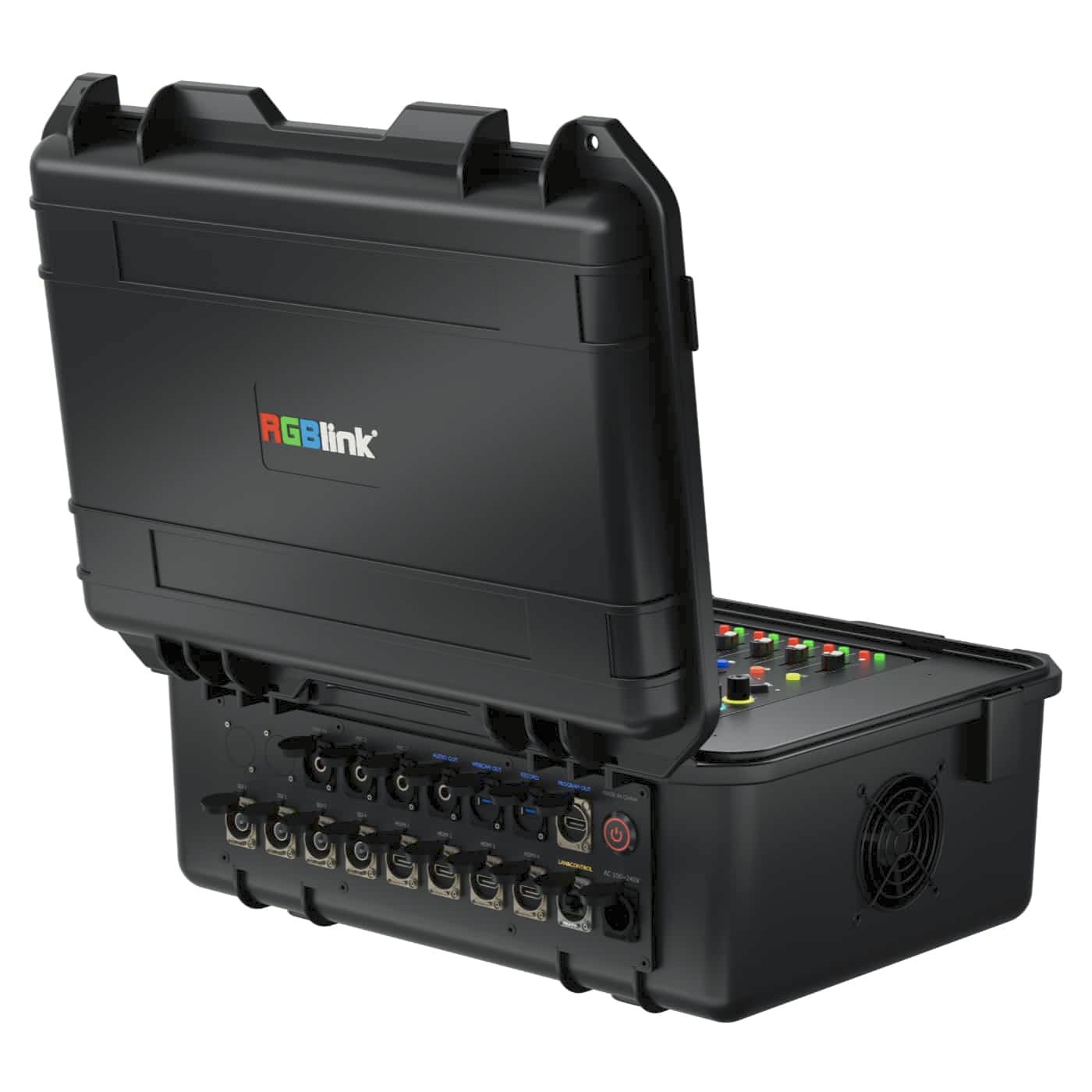

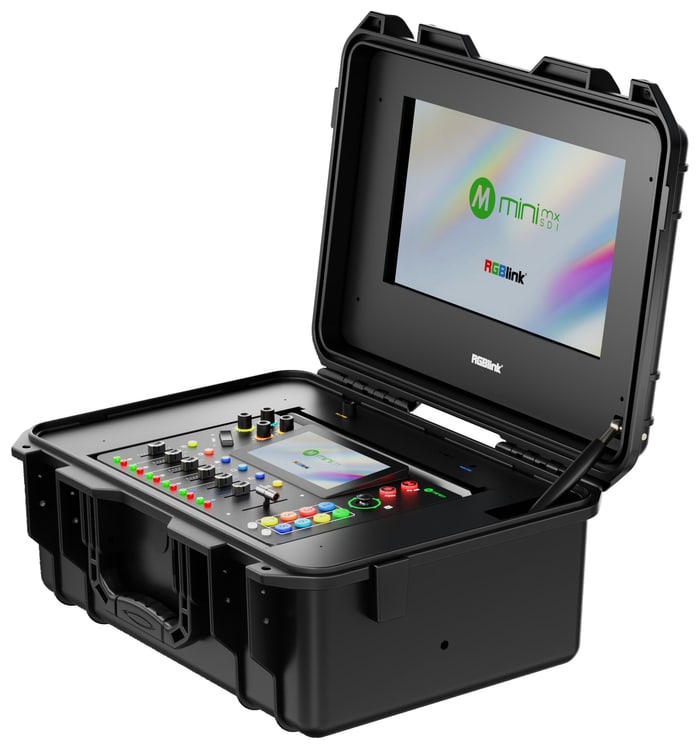

Toda una sala de control en una maleta

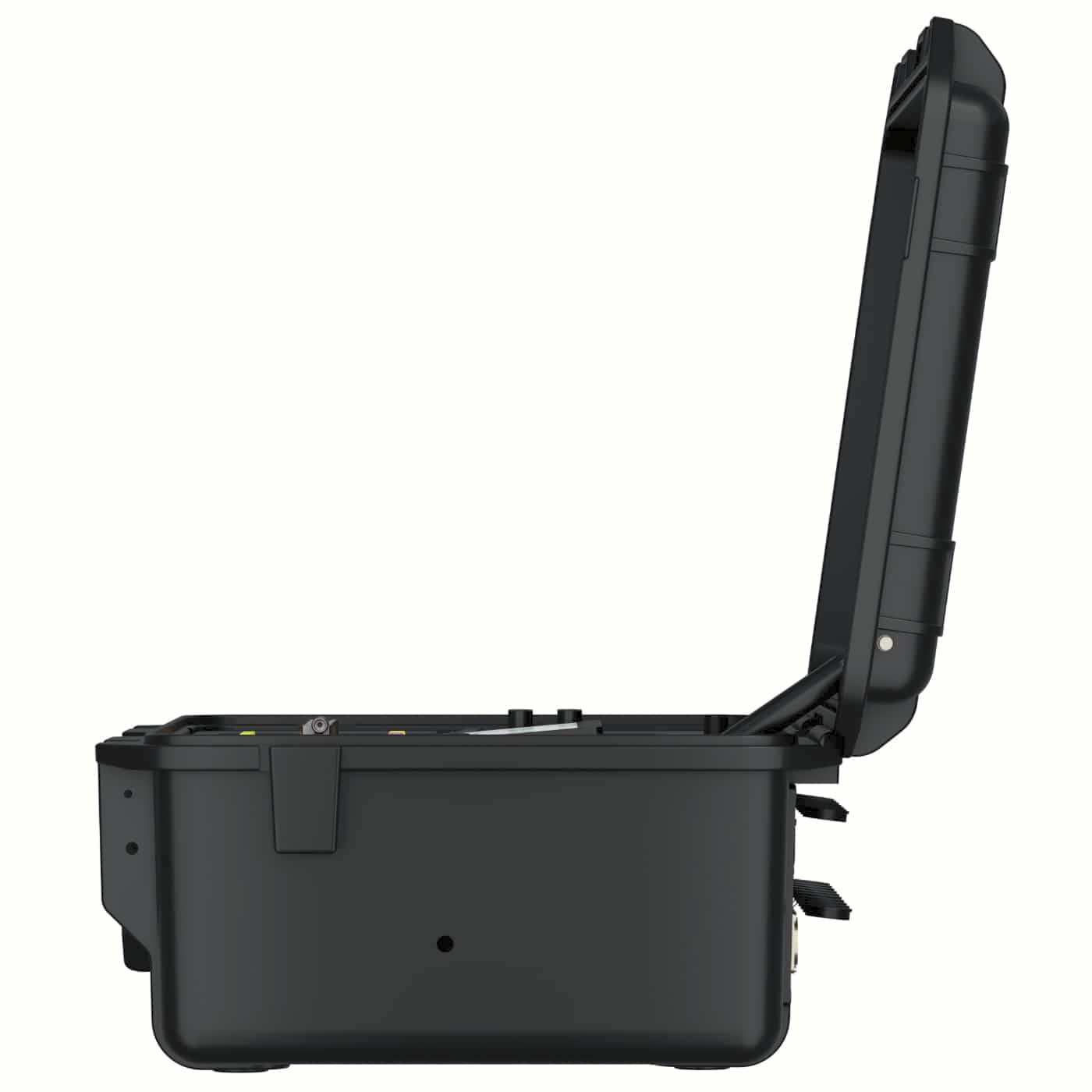

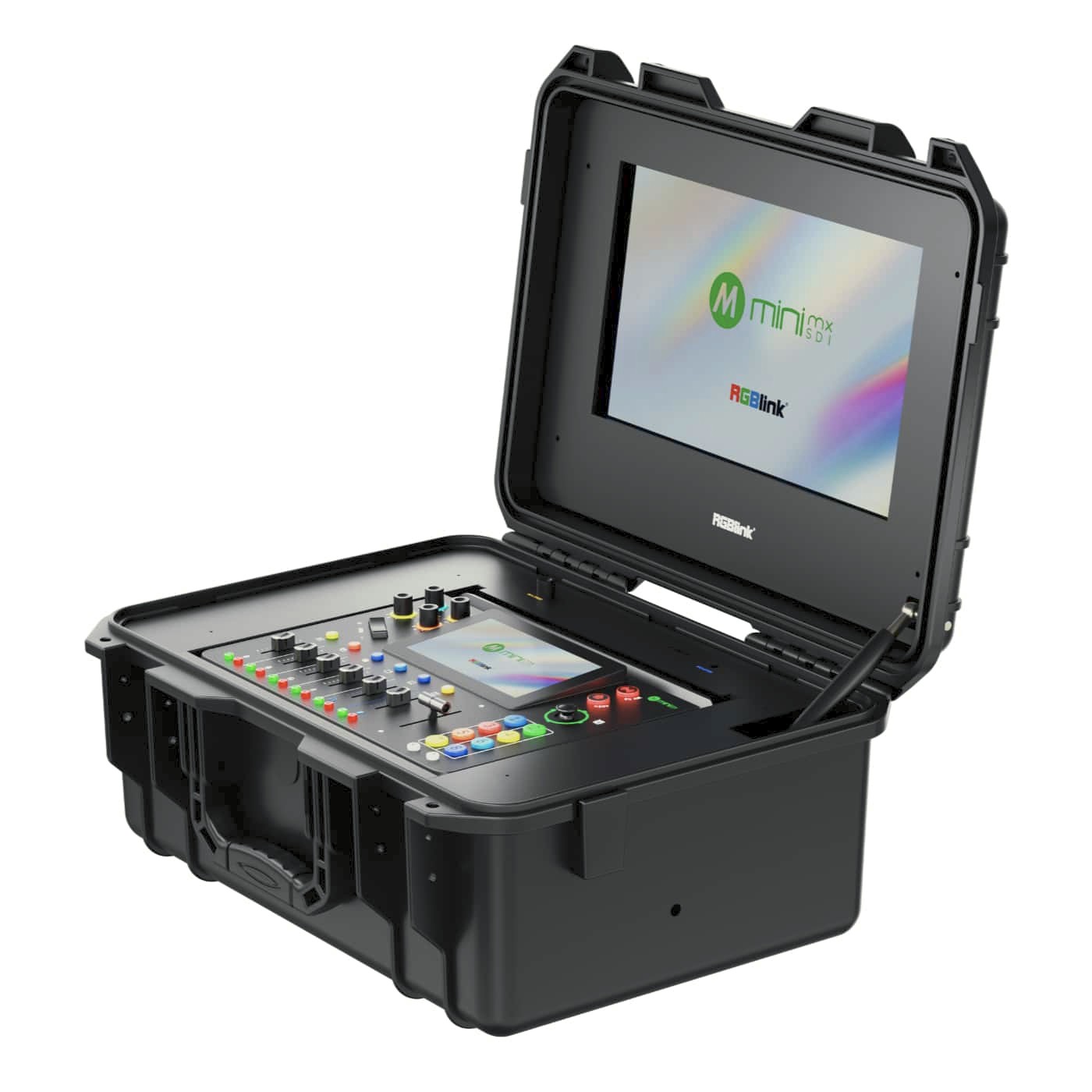

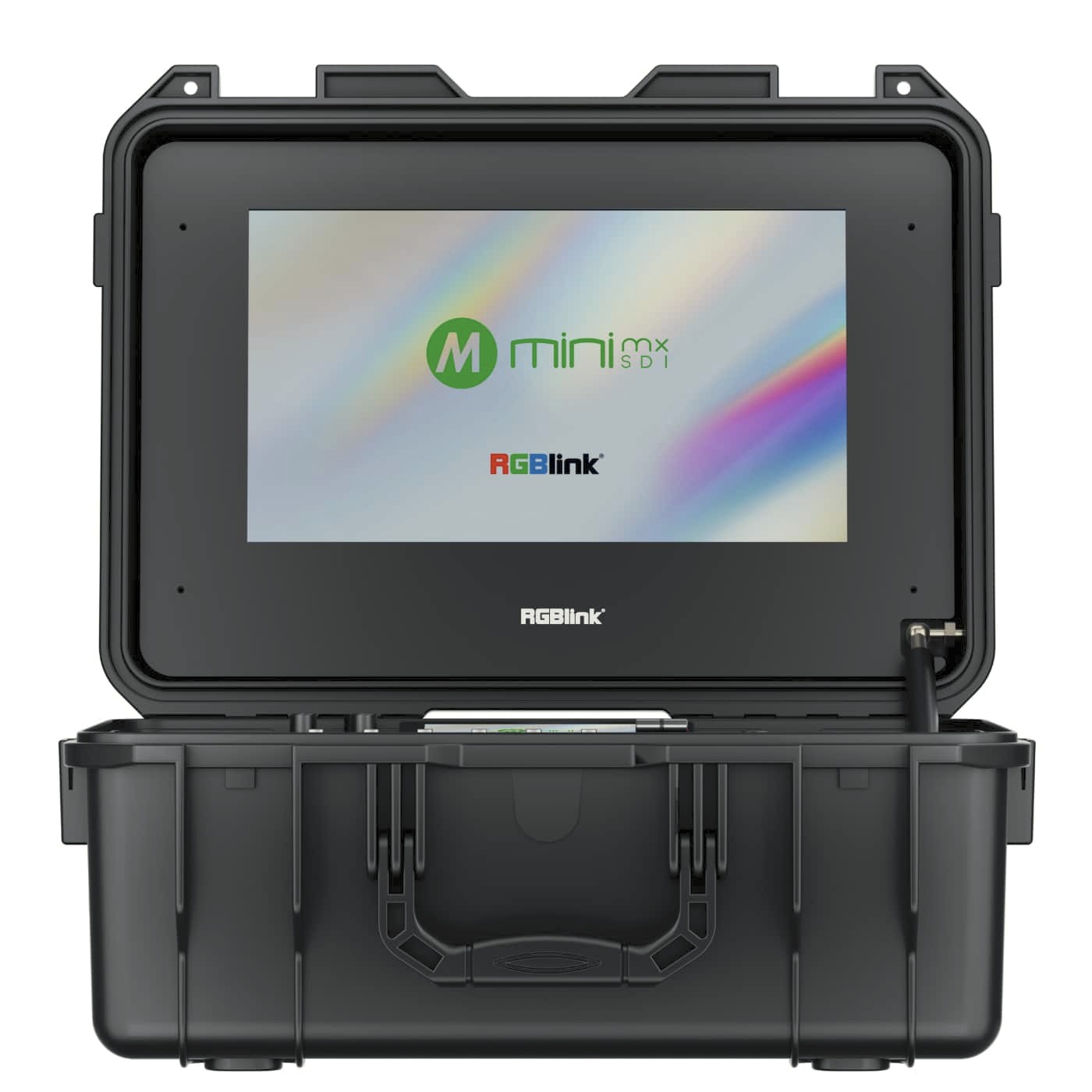

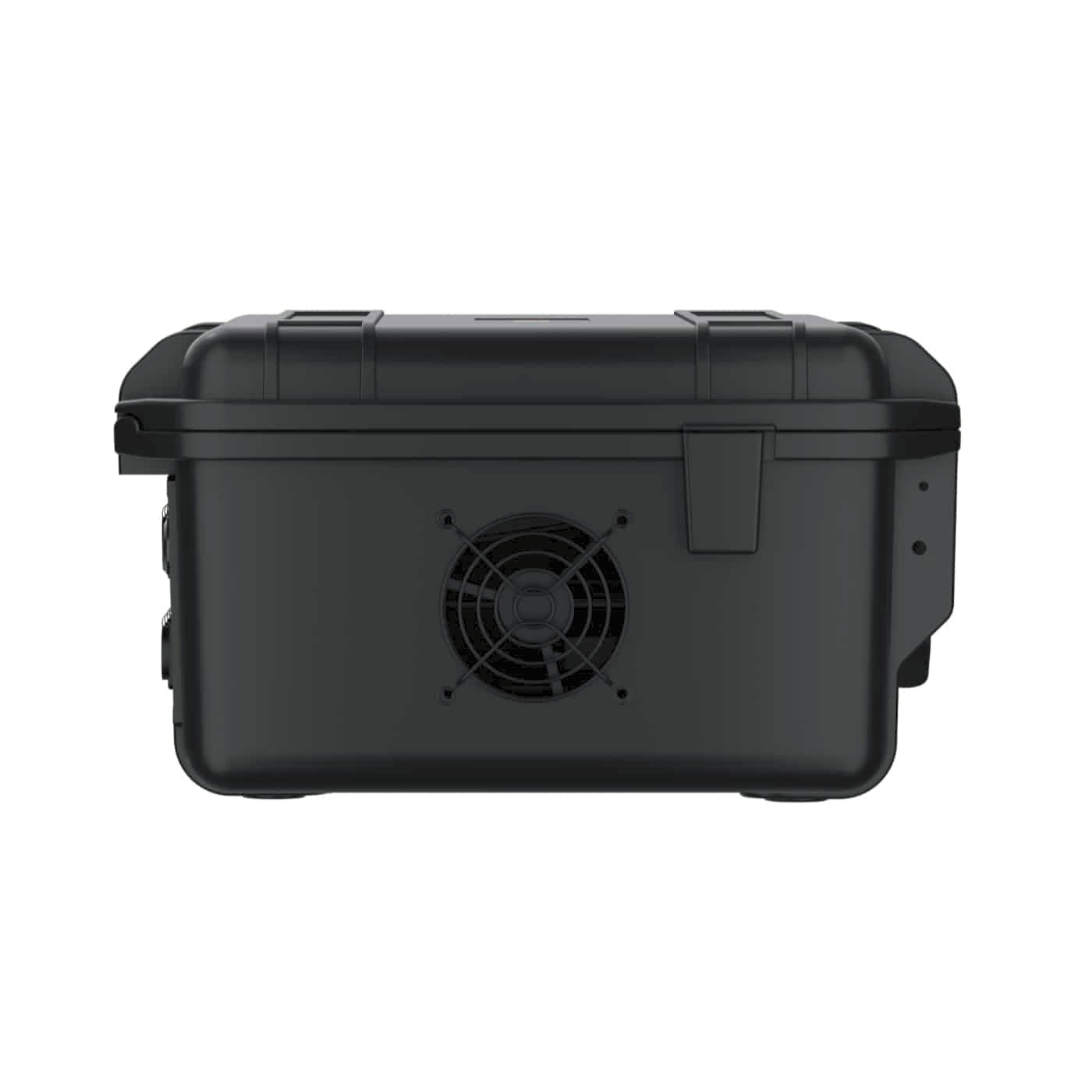

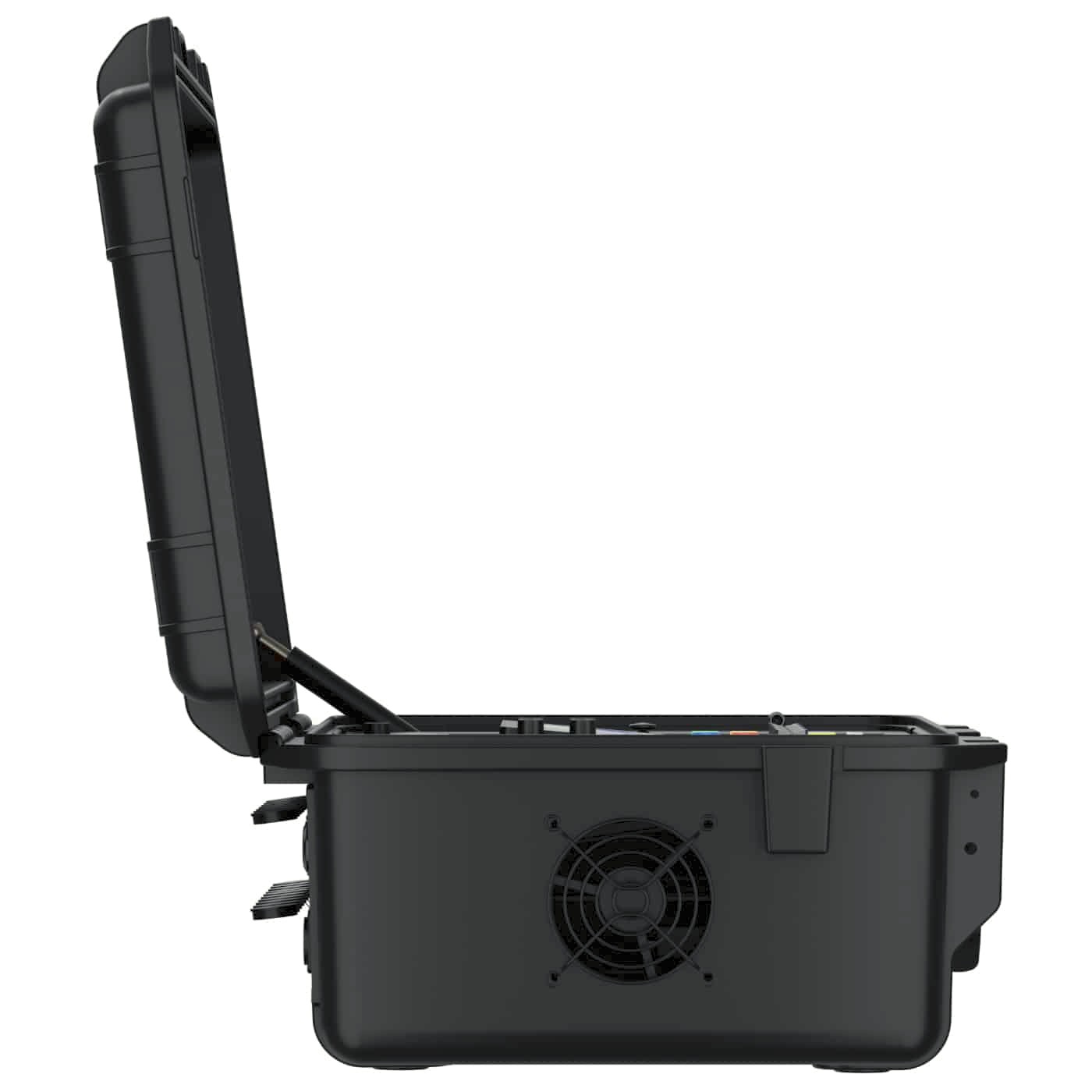

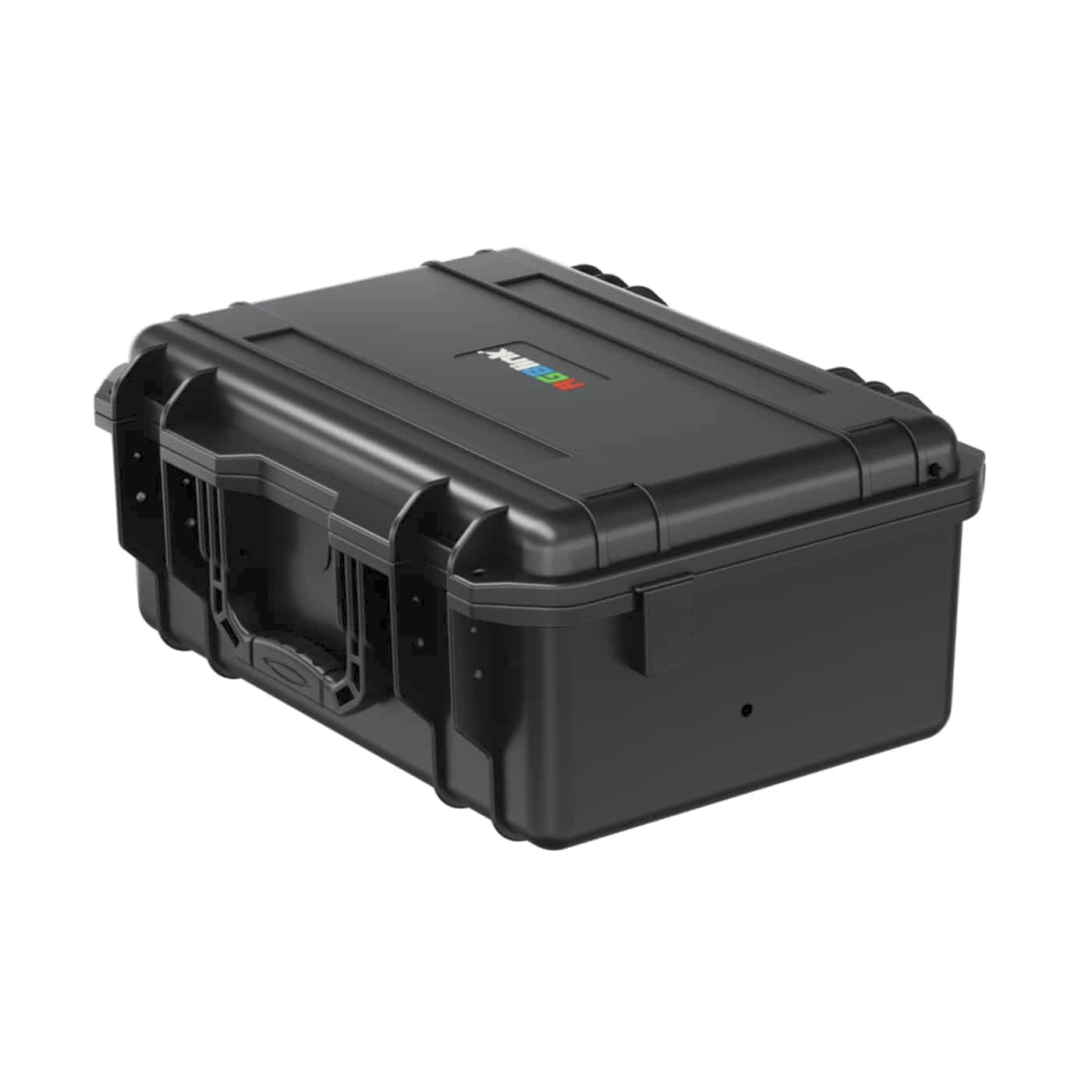

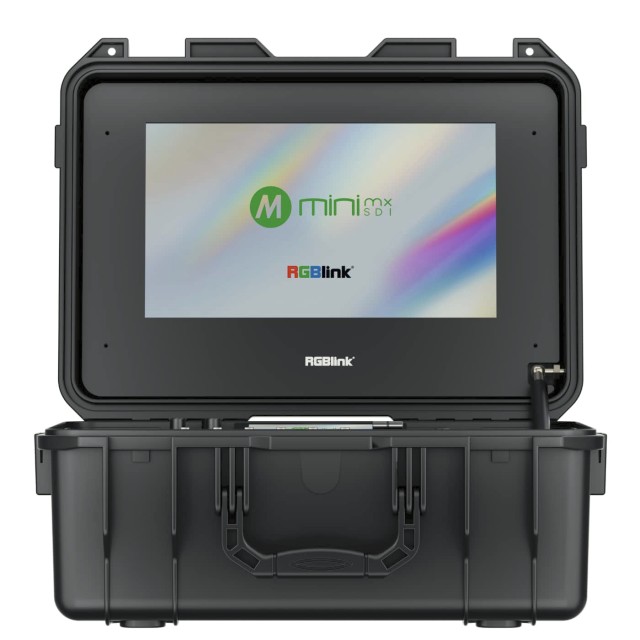

Una maleta resistente de PP de alta resistencia alberga el conmutador mini-mx SDI, un monitor IPS de 14″ con 1920 × 1080 y 220 cd/m² en la tapa y un pistón hidráulico que mantiene la tapa abierta. La potente refrigeración por aire está pensada también para exteriores; se alimenta de la red de 100–240 V mediante un conector IP65. La maleta mide 360 × 308 × 177 mm.

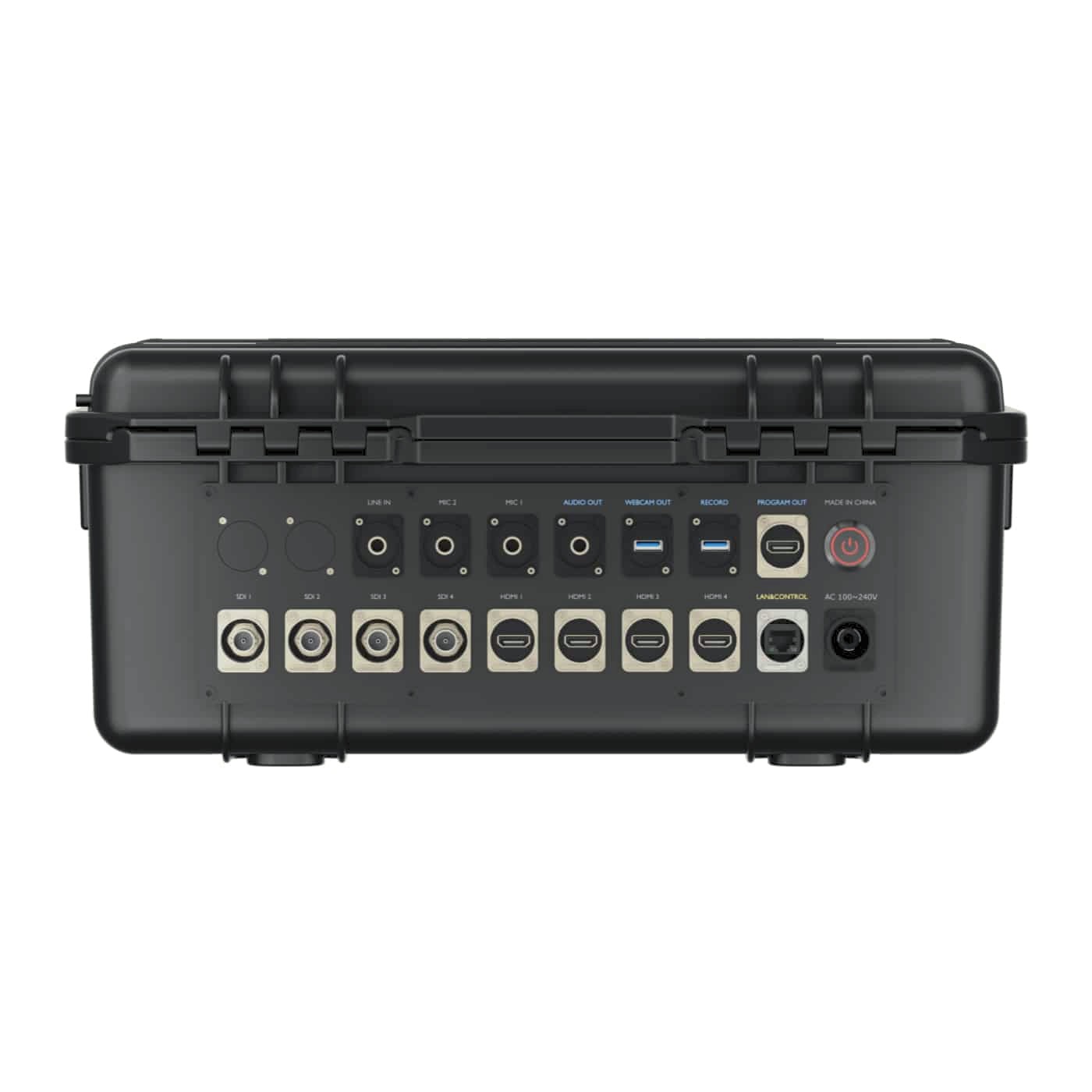

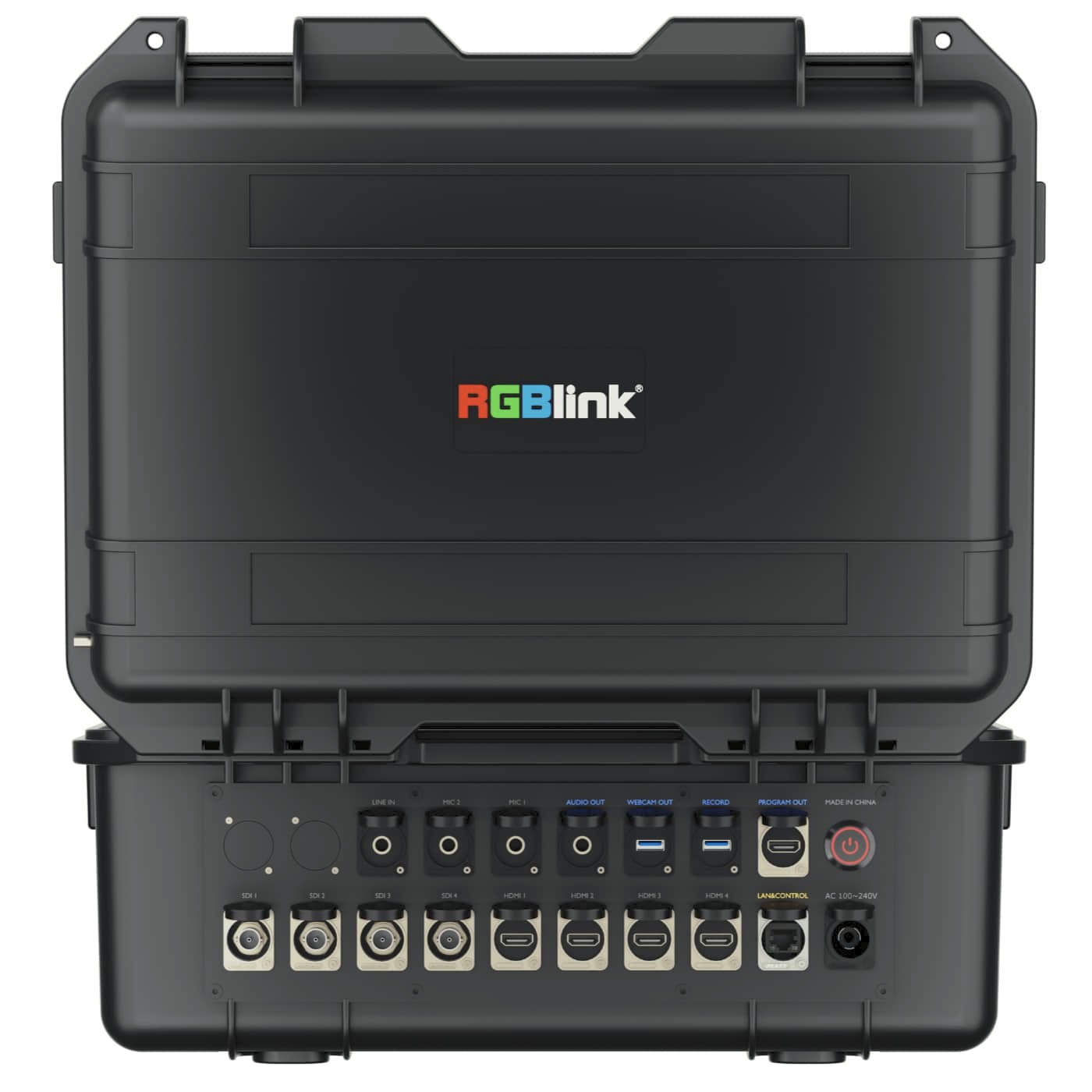

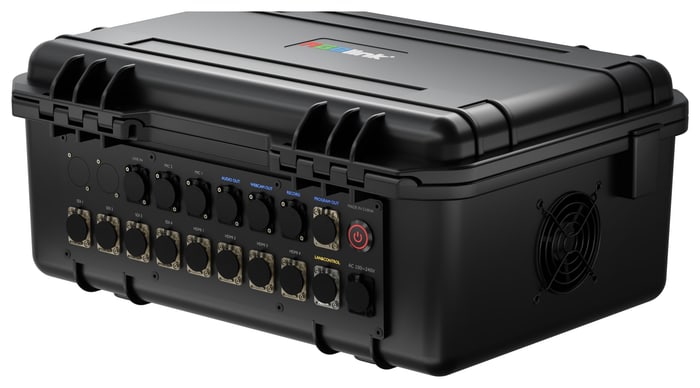

Conectores en el lateral de la maleta

Las entradas y salidas del conmutador salen a un panel con robustos conectores de tipo aviación: cuatro SDI, cuatro HDMI, red, salida HDMI de programa, grabación, salida webcam y entradas y salida de audio. Los cables se conectan a la maleta sin tocar el propio conmutador.

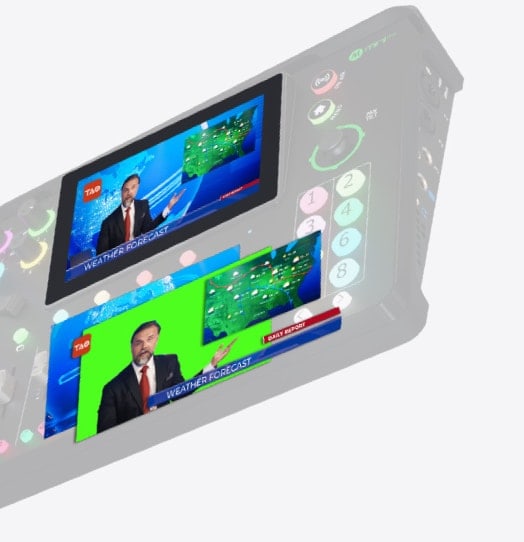

Capas, gráficos y marcador

La escena se compone de dos capas de vídeo, una imagen de fondo y gráficos de la biblioteca multimedia: logotipos, rótulos o imágenes. Los rótulos de texto dinámicos y el marcador (scoreboard) muestran nombres, resultado o tiempo directamente en la emisión; imagen en imagen y pantalla dividida se configuran sin ordenador.

Chroma key con un toque

Recorte a un presentador delante de un fondo verde o azul directamente en el conmutador y colóquelo en un plató virtual o delante de gráficos. Los ajustes del recorte se guardan en las escenas preconfiguradas junto con los demás parámetros.

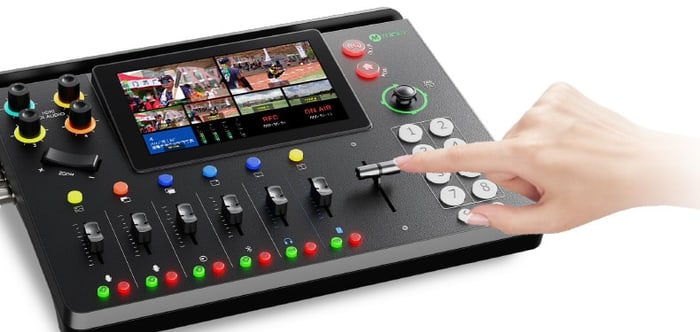

16 escenas y 15 transiciones

Hasta 16 escenas preconfiguradas guardan la disposición de capas, las fuentes, el recorte y los preajustes de las cámaras PTZ; se recuperan con los botones del panel o pueden alternarse automáticamente. Entre previo y programa se cambia por corte, con el T-bar o automáticamente con uno de 15 efectos de transición. La función VFA (el vídeo sigue al audio) cambia la imagen según la entrada de audio activa.

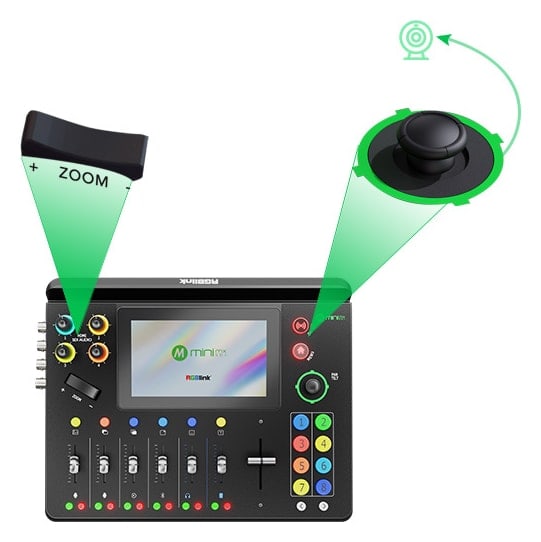

Control de cámaras PTZ desde el panel

El joystick y la palanca de zoom controlan cámaras PTZ por VISCA o NDI: paneo, inclinación, zoom y enfoque, incluida la velocidad de movimiento. El preajuste de cámara recuerda también la entrada, así que al recuperarlo el conmutador pasa directamente a esa cámara. Una cámara NDI se conecta con un solo cable Ethernet para imagen y control.

Streaming, NDI y grabación a la vez

Por Ethernet, el mini-mx SDI emite por RTMP(S) al menos a cuatro plataformas a la vez mientras envía NDI. Con RGBlink TAO Cloud emite hasta a 32 plataformas y gestiona el conmutador a distancia. Mientras tanto, el programa se graba en MP4 en una memoria USB o un SSD de hasta 2 TB.

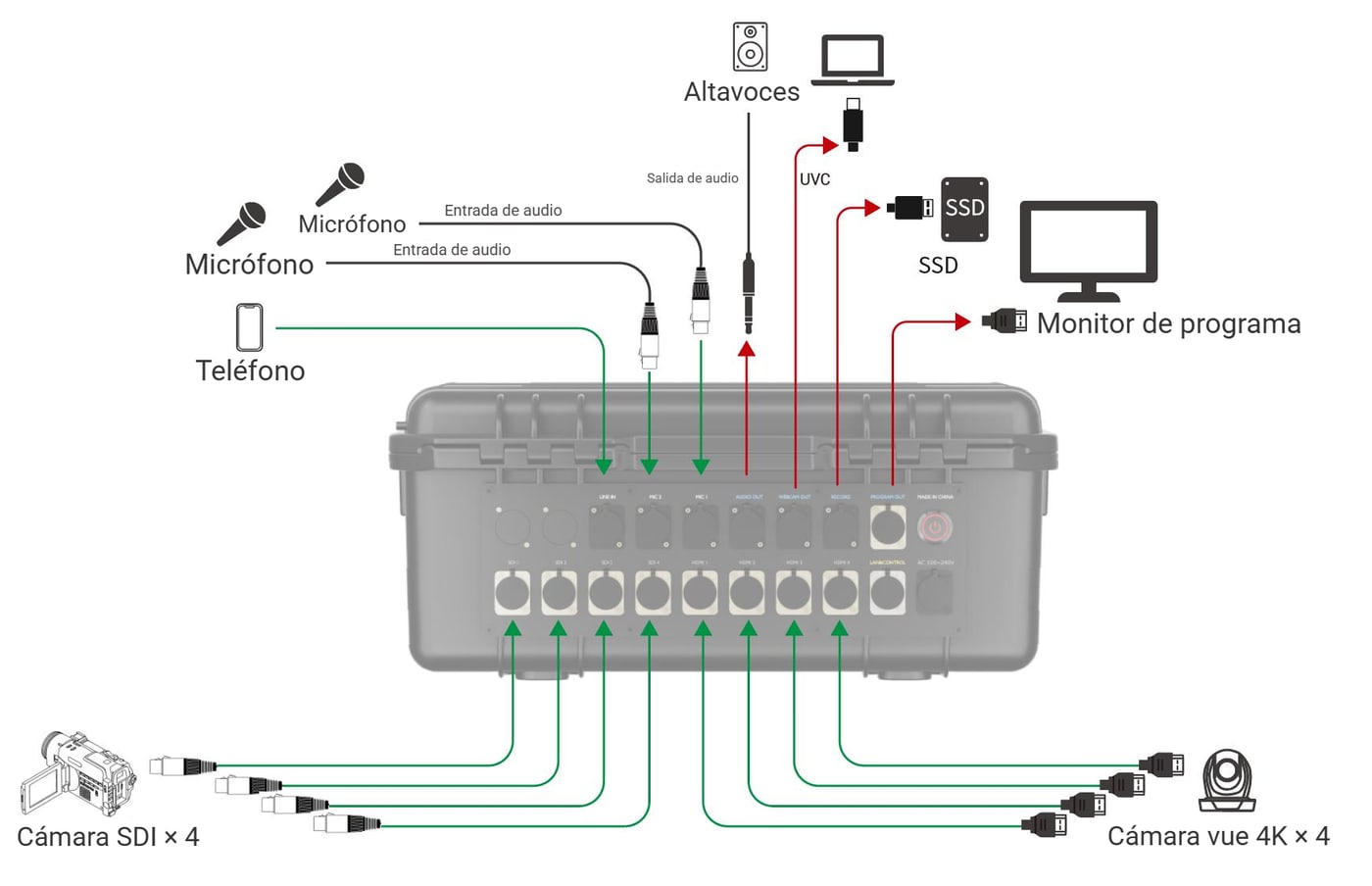

Ejemplo de conexión de la maleta

Abajo, cuatro cámaras SDI y cuatro cámaras 4K por HDMI; arriba, micrófonos en MIC 1 y MIC 2, un móvil en la entrada de línea y altavoces en la salida de audio. La salida webcam va a un portátil, la grabación a un SSD y la salida de programa a un monitor.

Más información

El RGBlink mini MX 4S es un conmutador «todo en uno» para la producción de vídeo, diseñado para retransmisiones en directo, emisiones de televisión y producción híbrida de eventos. Se presenta en una resistente maleta de PP con pistón hidráulico para la tapa y un monitor IPS HD de 14″ integrado, y combina la portabilidad con una gran robustez. El dispositivo cuenta con un total de 10 entradas de vídeo, incluyendo 4 × HDMI 2.0, 4 × SDI, 1 × USB-C y 1 × entrada bidireccional NDI|HX2, lo que permite una integración flexible con cámaras, ordenadores y fuentes IP.

El conmutador admite el control de cámaras PTZ mediante VISCA (IP) o NDI, lo que permite a los operadores controlar con precisión varias cámaras. La pantalla táctil de 5,5″ ofrece un control visual intuitivo, mientras que la salida USB-C permite el streaming directo en formato de webcam UVC. La grabación integrada por USB-C admite el formato MP4 para la grabación local.

La integración profesional de audio incluye conectores LINE IN, doble MIC IN y audio OUT con mezclador de audio y motor de efectos integrados para la mezcla y sincronización en directo. El mini-mx-4S también ofrece chroma key, composición de vídeo multicapa, disposición de imagen en imagen y hasta 16 escenas preconfiguradas para un flujo de trabajo de producción fluido. La transmisión RTMP(s) permite hasta cuatro salidas simultáneas de la plataforma, con soporte para TAO Cloud y Web App para la gestión remota.

Otras características incluyen refrigeración por aire para un funcionamiento fiable en exteriores y conectores profesionales de tipo aviación para una alta calidad de señal. El mini-mx-4S portátil ofrece una solución de producción profesional completa en una sola maleta.

Características principales:

• Conmutación de vídeo de 10 canales: 4 × HDMI 2.0, 4 × SDI, 1 × USB-C, 1 × NDI|HX2
• Salida HDMI de programa, multiview en el monitor integrado de 14″
• Salida USB-C UVC para transmisión directa y uso como cámara web
• Grabación MP4 integrada por USB-C (FAT32 / exFAT)
• Control integrado de cámara PTZ (VISCA a través de IP, NDI)
• Pantalla táctil de 5,5″
• Monitor IPS HD integrado de 14″
• Transmisión RTMP(s) a hasta 4 plataformas simultáneamente
• Mezclador de audio con entradas y salidas LINE/MIC
• Composición de vídeo multicapa, PIP, chroma key, 15 transiciones, preajustes
• Maleta de PP con refrigeración por aire y pistón hidráulico
