RGBlink mini-mx SDI

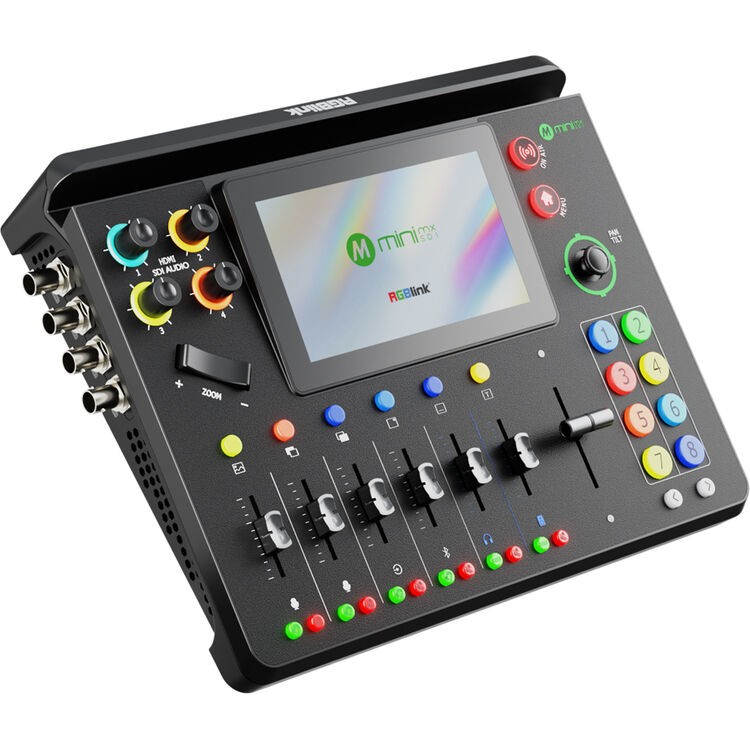

El RGBlink mini-mx SDI es un conmutador de vídeo profesional compacto de 10 canales diseñado para retransmisiones en directo, emisión y producción de eventos. Gracias a sus cuatro interfaces HDMI 2.0, cuatro interfaces 3G-SDI, NDI|HX2, USB-C UVC, control PTZ integrado, chroma key, superposiciones dinámicas y streaming y grabación simultáneos, ofrece potentes funciones de producción en un formato portátil.

El mini-mx SDI es una mesa de realización que cabe en una sola bolsa, para estudios, conferencias, ponencias y retransmisiones deportivas. Un solo panel reúne un conmutador de diez entradas, una mezcla de audio de ocho canales, control de cámaras PTZ, grabación y streaming, de modo que un solo operador puede llevar toda la emisión.

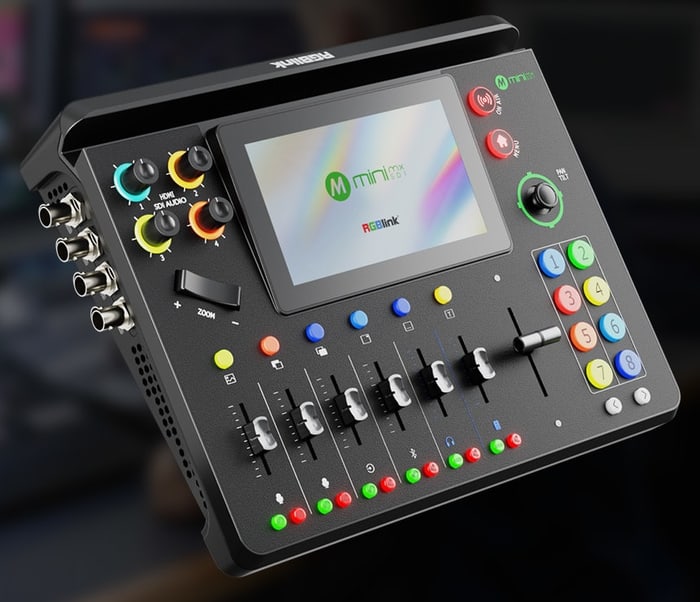

Diez conectores, ocho canales de audio

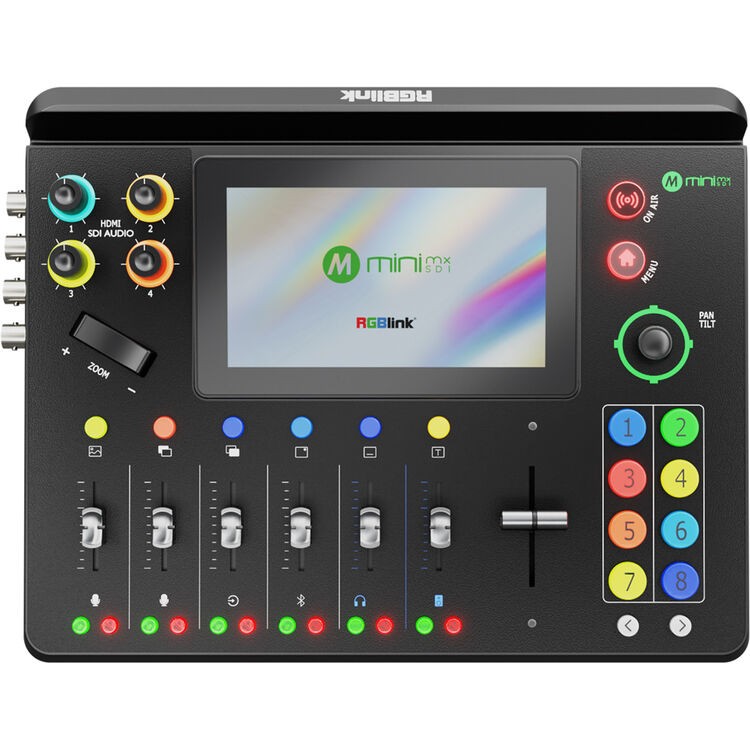

El mini-mx SDI admite cuatro fuentes HDMI 2.0 de hasta 4K60, cuatro cámaras 3G-SDI, una cámara USB (UVC) y NDI | HX2 bidireccional, con los que se forman seis canales de entrada. Pantalla táctil de 5,5″, seis faders, T-bar y joystick comparten un panel de 291 × 223 × 71 mm, alimentado por USB-C PD (12 V / 3,3 A, máx. 40 W).

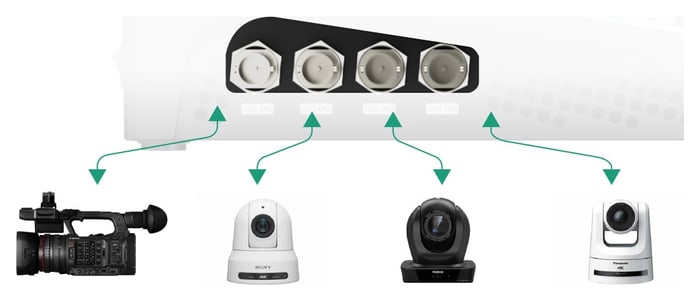

HDMI y 3G-SDI para cámaras profesionales

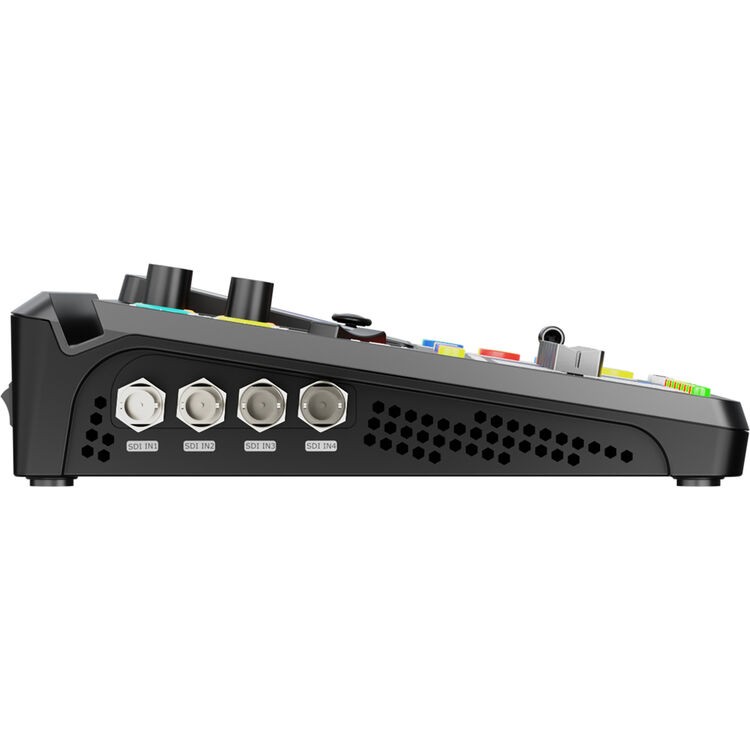

Cuatro entradas 3G-SDI (hasta 1080p60) traen la señal de cámaras de broadcast también a mayor distancia, y cuatro entradas HDMI 2.0 admiten hasta 4096 × 2160p60. Los seis canales se completan con una cámara USB o un RGBlink AI mini por UVC y una fuente NDI de la red local; el puerto Ethernet con licencia NDI recibe y emite a la vez.

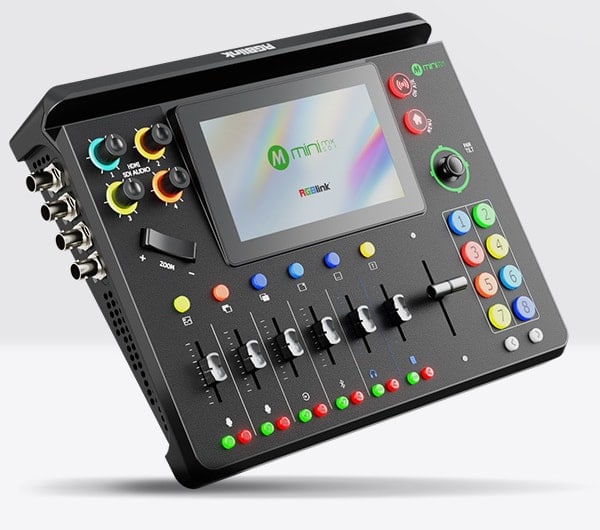

Pantalla táctil y dos salidas HDMI

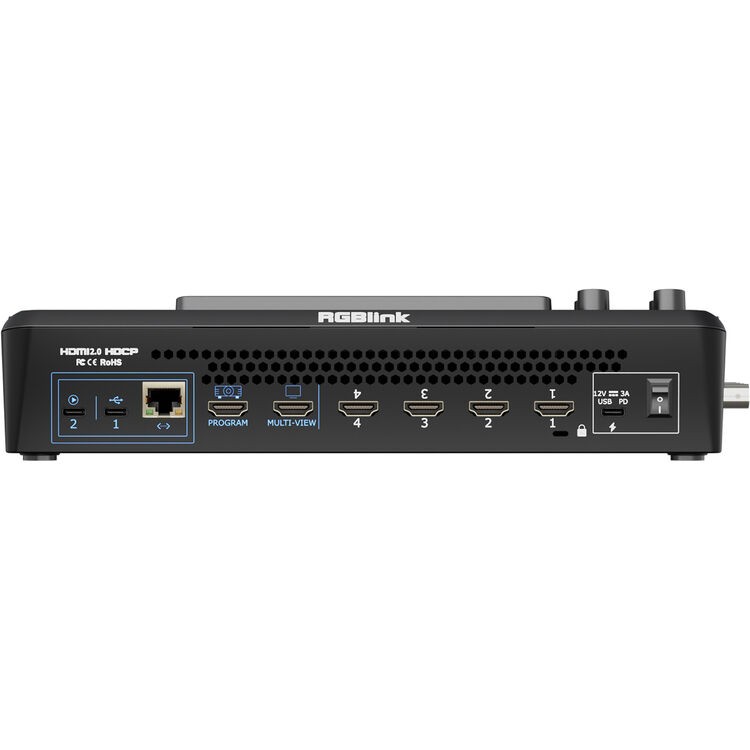

La pantalla táctil de 5,5″ sirve para manejar el menú y como multiview de todas las entradas. Dos salidas HDMI independientes envían a los monitores el multiview, el programa o un patrón de prueba hasta 1080p60. El ordenador reconoce la salida USB 3.0 como webcam (YUY2/MJPEG), así que el programa va directo a OBS, Zoom o vMix.

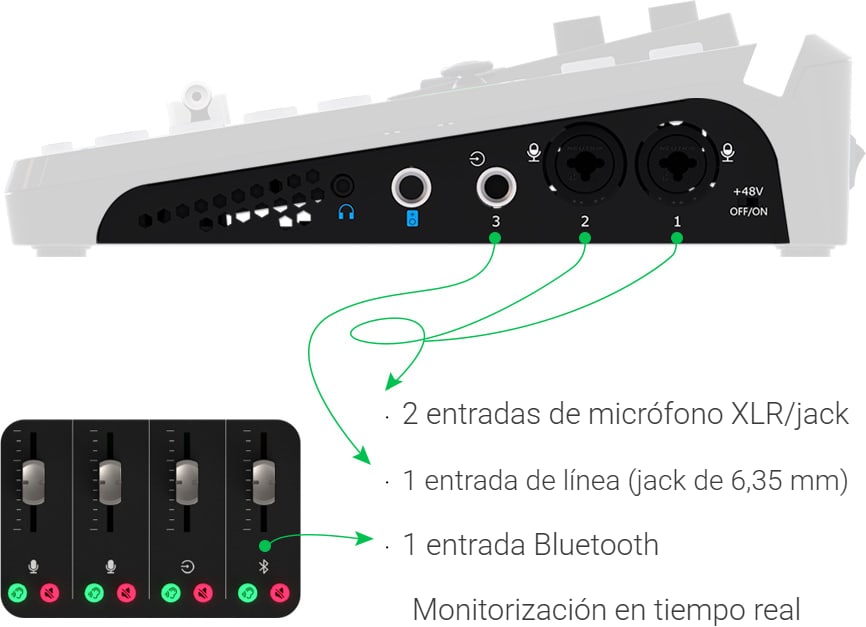

Mezcla de ocho canales de audio

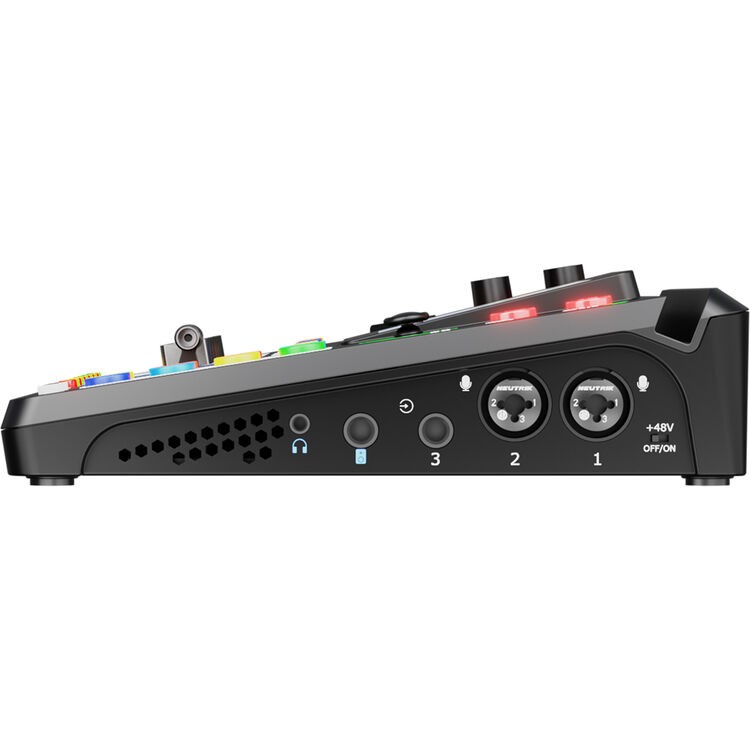

Dos entradas combo XLR/jack de 6,35 mm para micrófonos (MIC 1 con alimentación fantasma de 48 V), una entrada de línea de 6,35 mm, audio por Bluetooth y el audio embebido en las entradas HDMI y SDI: hasta ocho canales en total. Los micrófonos cuentan con reducción de ruido, ecualizador, eco, reverberación y fusión de voz, y la entrada de línea se puede retrasar hasta 8 fotogramas. Salidas: jack de 6,35 mm y de 3,5 mm.

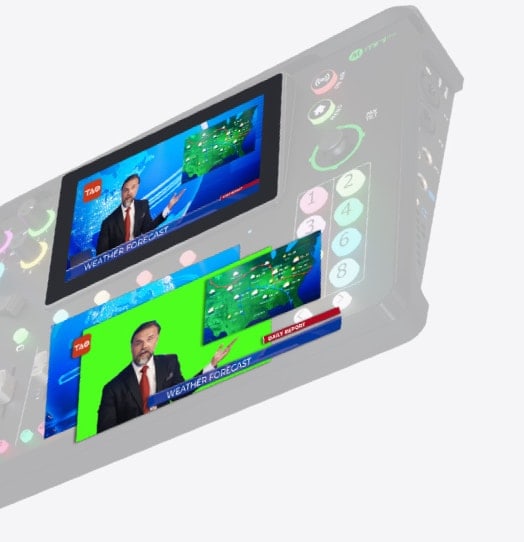

Capas, gráficos y marcador

La escena se compone de dos capas de vídeo, una imagen de fondo y gráficos de la biblioteca multimedia: logotipos, rótulos o imágenes. Los rótulos de texto dinámicos y el marcador (scoreboard) muestran nombres, resultado o tiempo directamente en la emisión; imagen en imagen y pantalla dividida se configuran sin ordenador.

Chroma key con un toque

Recorte a un presentador delante de un fondo verde o azul directamente en el conmutador y colóquelo en un plató virtual o delante de gráficos. Los ajustes del recorte se guardan en las escenas preconfiguradas junto con los demás parámetros.

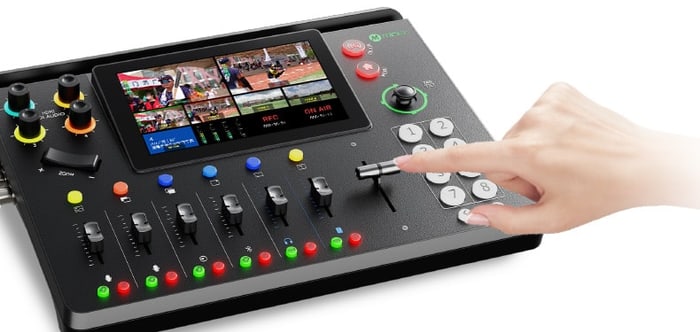

16 escenas y 15 transiciones

Hasta 16 escenas preconfiguradas guardan la disposición de capas, las fuentes, el recorte y los preajustes de las cámaras PTZ; se recuperan con los botones del panel o pueden alternarse automáticamente. Entre previo y programa se cambia por corte, con el T-bar o automáticamente con uno de 15 efectos de transición. La función VFA (el vídeo sigue al audio) cambia la imagen según la entrada de audio activa.

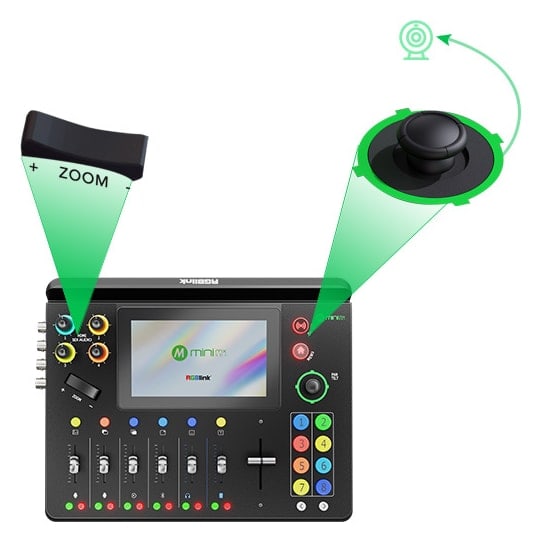

Control de cámaras PTZ desde el panel

El joystick y la palanca de zoom controlan cámaras PTZ por VISCA o NDI: paneo, inclinación, zoom y enfoque, incluida la velocidad de movimiento. El preajuste de cámara recuerda también la entrada, así que al recuperarlo el conmutador pasa directamente a esa cámara. Una cámara NDI se conecta con un solo cable Ethernet para imagen y control.

Streaming, NDI y grabación a la vez

Por Ethernet, el mini-mx SDI emite por RTMP(S) al menos a cuatro plataformas a la vez mientras envía NDI. Con RGBlink TAO Cloud emite hasta a 32 plataformas y gestiona el conmutador a distancia. Mientras tanto, el programa se graba en MP4 en una memoria USB o un SSD de hasta 2 TB.

Formato vertical para móviles

Con un solo cambio la salida pasa de horizontal a vertical, de modo que el streaming para redes sociales ocupa toda la pantalla del móvil.

Ejemplo de conexión

Arriba, la parte de vídeo: cuatro fuentes HDMI, monitores de previo y de programa, la red con TAO Cloud, un RGBlink AI mini en el puerto USB 3.0 y un ordenador o móvil por UVC. Abajo, cuatro cámaras SDI, audio por Bluetooth, micrófonos, mesa de mezclas, amplificador y auriculares.

Más información

El RGBlink mini-mx SDI es un conmutador universal «todo en uno» para la producción de vídeo, diseñado para entornos en directo exigentes, como estudios, eventos deportivos, servicios religiosos, eventos educativos y eventos corporativos. Admite un total de 10 entradas —incluidas 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2 a través de Ethernet y USB-C UVC— y permite una integración fluida de cámaras, reproductores multimedia y fuentes IP remotas.

La pantalla LCD en color de 5,5 pulgadas permite supervisar todas las entradas y salidas en tiempo real, mientras que el panel de control táctil con botones retroiluminados, mandos, joystick y T-bar permite un manejo rápido y fiable. El control integrado de cámaras PTZ a través de VISCA y NDI|HX2 admite hasta cuatro cámaras directamente desde el conmutador, lo que elimina la necesidad de controladores externos.

El Mini-mx SDI destaca en los flujos de trabajo de transmisión en directo con salida USB-C UVC para la conexión directa a software de conferencias y transmisión, NDI|HX2 y transmisión IP, y la integración de TAO Cloud para la transmisión remota en la nube a hasta 32 plataformas. También admite la grabación y la transmisión locales simultáneas, con capacidad para grabar hasta 100 horas de vídeo en resolución 1080p en un dispositivo de almacenamiento externo USB-C.

Entre las herramientas de producción avanzadas se incluyen chroma key, dos capas de vídeo, superposiciones gráficas y de logotipos, superposiciones dinámicas de texto y marcadores, VFA (Video Follows Audio) y múltiples efectos de transición DVE. La compatibilidad completa con audio, con micrófono, línea y audio integrado, alimentación fantasma, control de retardo y mezcla en directo, garantiza un sonido con calidad de radio.

Portátil, robusto y repleto de funciones, el RGBlink mini-mx SDI es un completo centro de producción en directo que reduce la complejidad del sistema al tiempo que ofrece resultados profesionales.

Características principales:

• Conmutador de vídeo de 10 canales: 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2, USB-C UVC
• Monitor LCD a todo color de 5,5″ integrado
• Control integrado de cámara PTZ (VISCA y NDI|HX2)
• Salida USB-C UVC para streaming y grabación
• Salidas USB-C duales para grabación y transmisión simultáneas
• Compatible con NDI|HX2, streaming IP y TAO Cloud
• Chroma key, texto dinámico y superposiciones de marcador
• Función VFA (Video Follows Audio)
• Dos capas de vídeo + superposiciones de fondo y gráficos
• 16 presets de escena con posibilidad de recuperación
• Mezcla de audio profesional con alimentación fantasma
