RGBlink MSP 214 TX

El RGBlink MSP 214 TX es un módulo de transmisión de vídeo óptico DVI de alto ancho de banda, diseñado para prolongar la señal a largas distancias de hasta 10 km. Es compatible con las interfaces DVI 1.0 y HDMI 1.3/1.4 (mediante un adaptador) y garantiza una transmisión de vídeo estable y con bajas pérdidas a través de fibra óptica monomodo o multimodo para aplicaciones profesionales de AV y de radiodifusión.

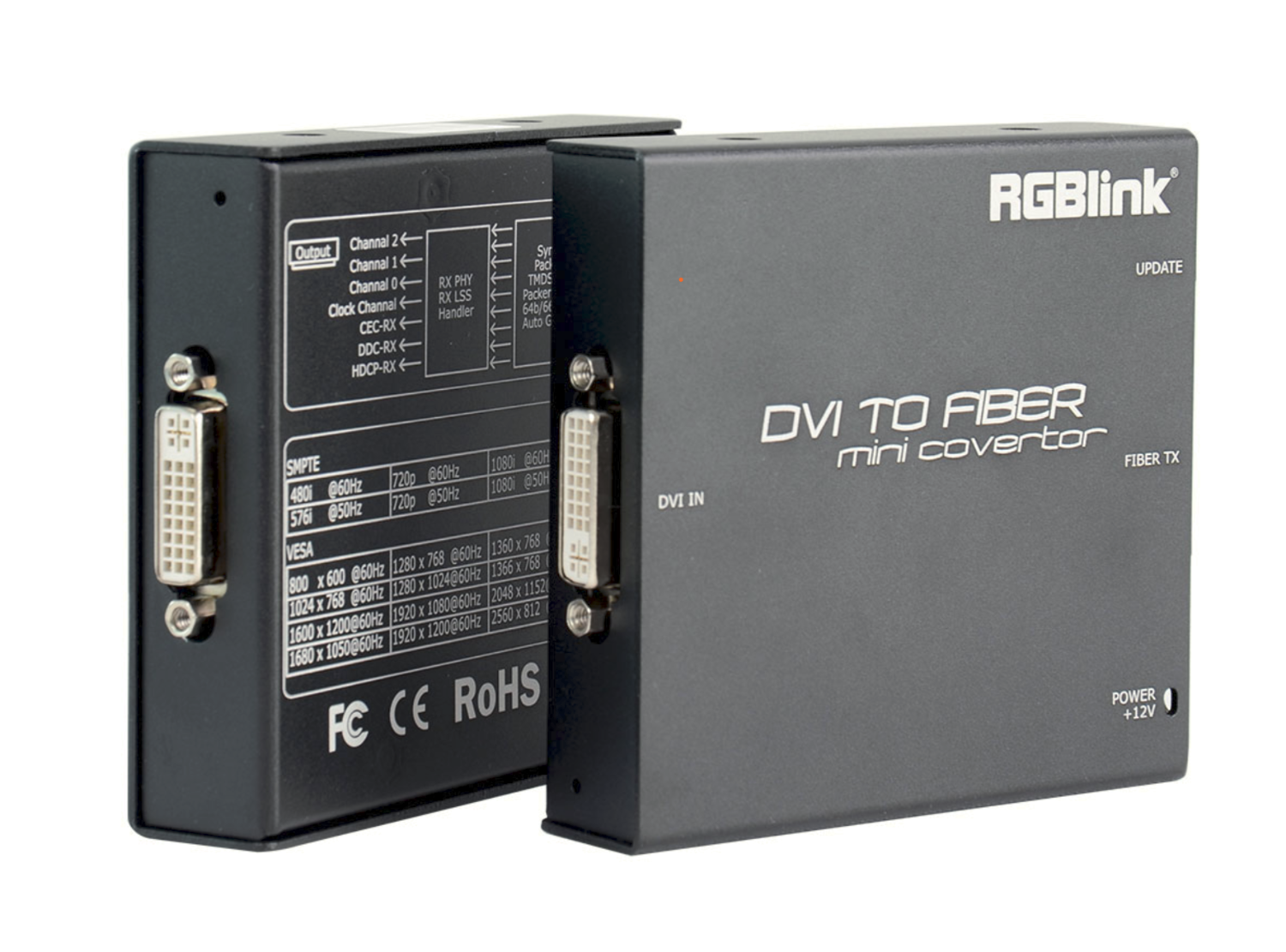

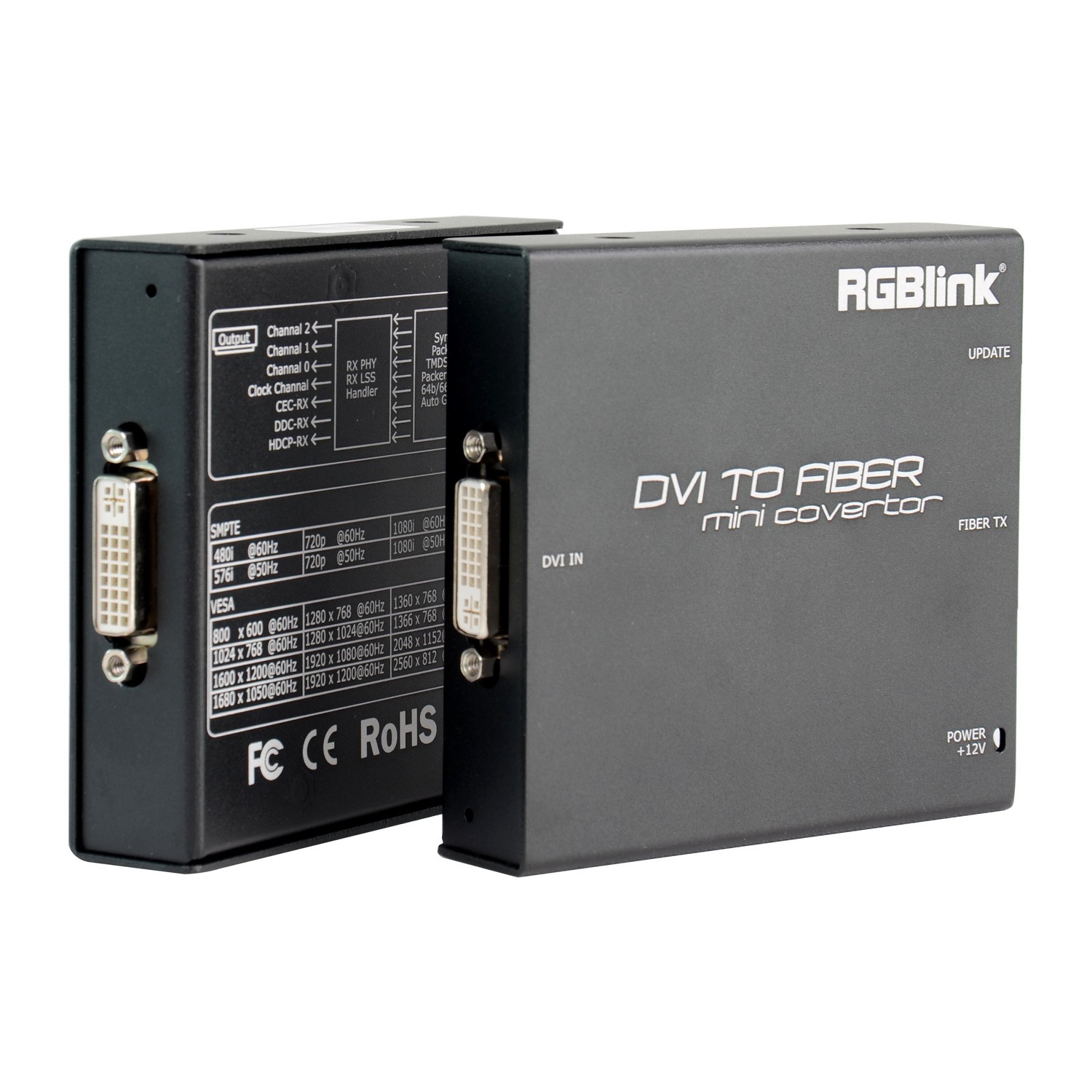

El MSP 214 TX es la mitad transmisora del extensor de fibra MSP 214: convierte la imagen de una fuente DVI en luz y la envía por fibra óptica hasta 10 km. En el otro extremo, el receptor MSP 214 RX, que se vende por separado, la devuelve a DVI.

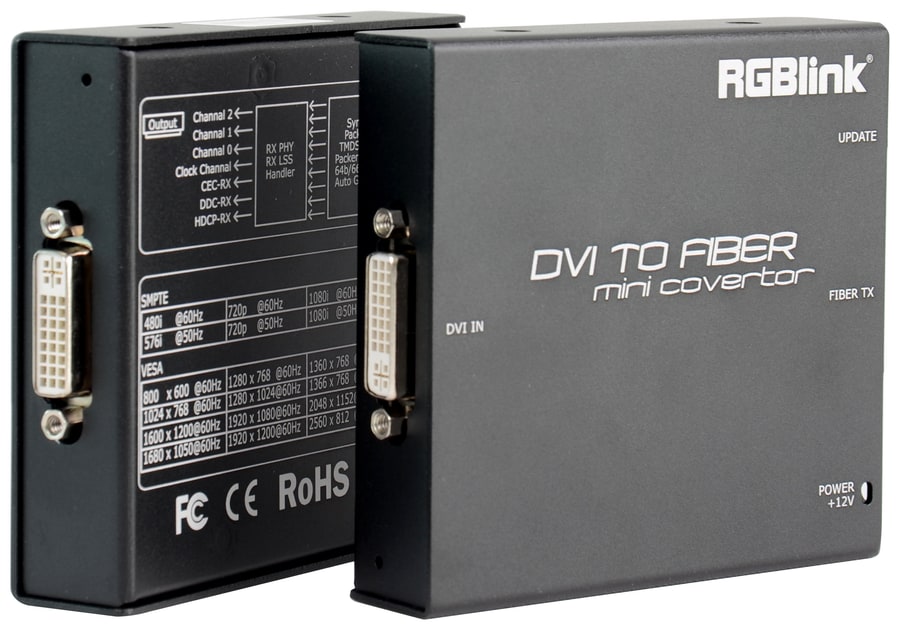

Transmisor de DVI a fibra

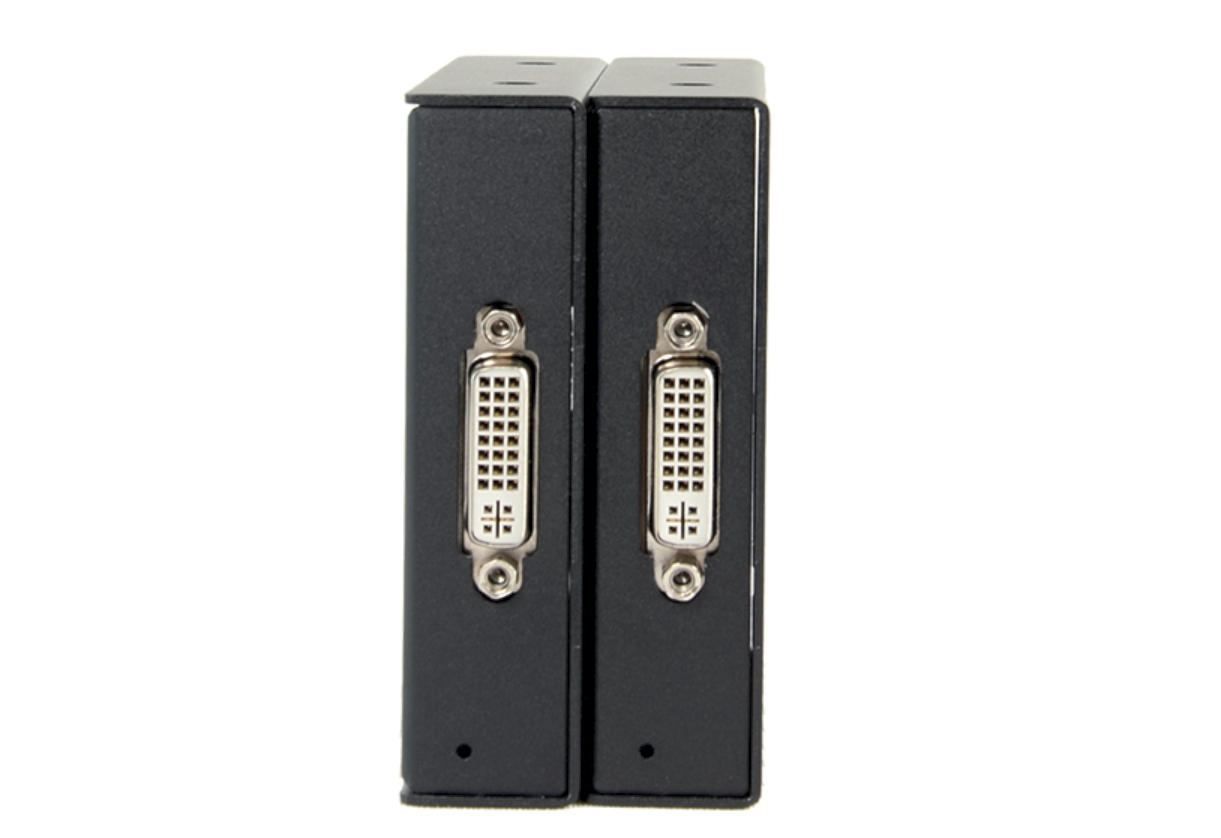

Al conector DVI-I se conecta un ordenador, reproductor u otra fuente DVI; una fuente HDMI 1.3/1.4, mediante un adaptador. El transmisor transporta resoluciones VESA de hasta 2560 × 816 y 1920 × 1200 a 60 Hz, 3840 × 2160 a 30 Hz y formatos SMPTE hasta 1080p60. Un indicador muestra la presencia de señal y se alimenta con un adaptador de 12 V.

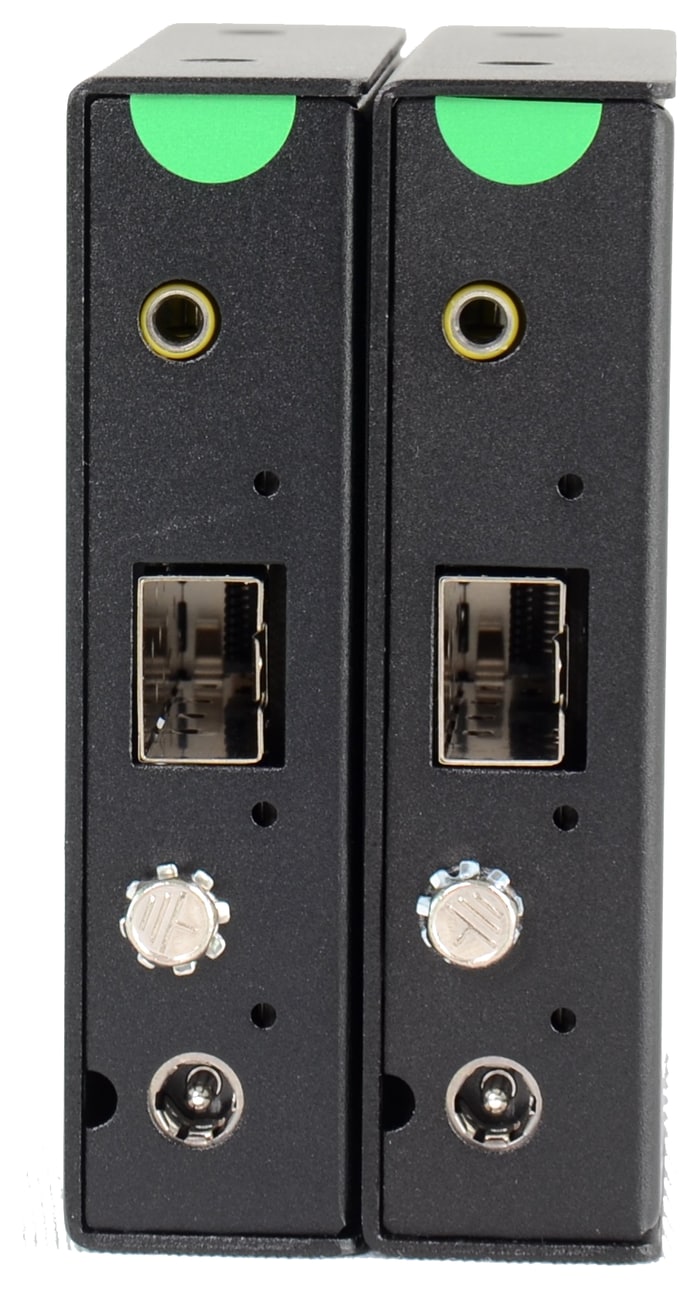

Fibra hasta 10 km

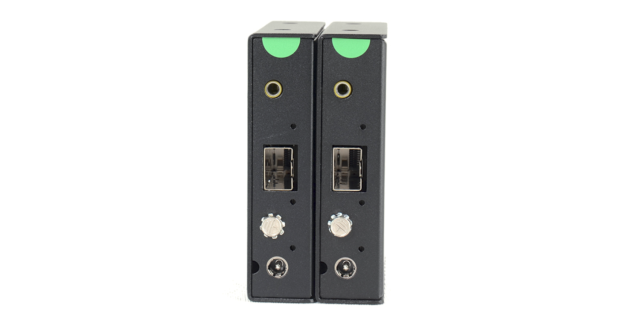

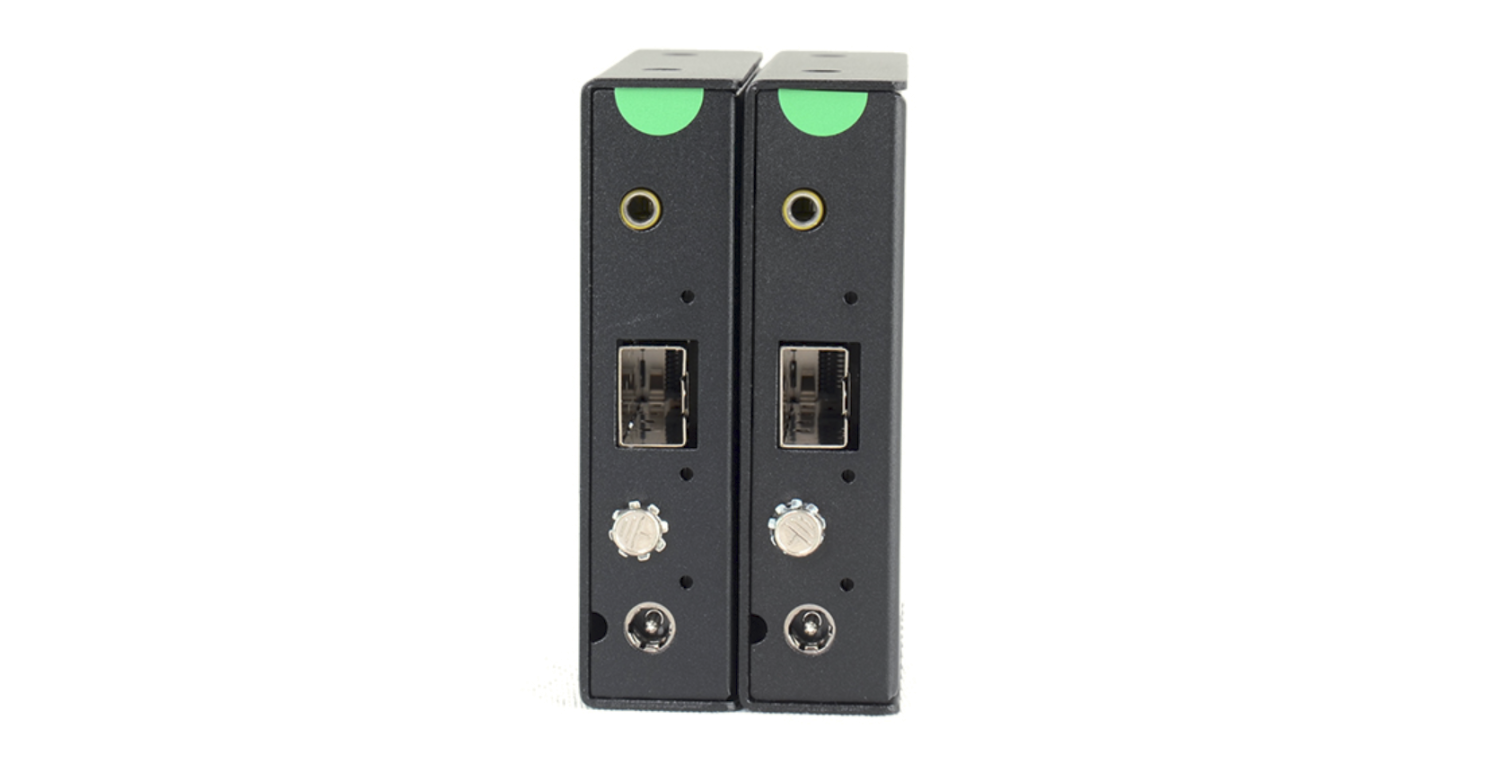

La interfaz óptica es una ranura SFP+ con conector LC para fibra dúplex. Con un módulo monomodo de 1310 nm transporta la señal a 10 Gb/s hasta 10 km, y con un módulo multimodo de 1270 nm hasta 300 m; los módulos se pueden cambiar en caliente. El conector UART sirve para actualizar el firmware y el borne de tierra protege frente a la electricidad estática.

Más información

El RGBlink MSP 214 TX forma parte de un robusto sistema de transmisión óptica DVI, diseñado para transmitir señales de vídeo de alta resolución a grandes distancias. Con un ancho de banda máximo de 10 Gbps, el MSP 214 TX es compatible con una amplia gama de resoluciones SMPTE y VESA, incluyendo WUXGA (1920×1200 a 60 Hz), 2048×1152@60, la ultraancha 2560×816@60 y hasta 4K 3840×2160@30.

El MSP 214 TX está equipado con conectores DVI-I de 25+1 pines y una interfaz óptica SFP, y es compatible tanto con fibras monomodo como multimodo de doble núcleo a través de conectores LC. Las fibras monomodo permiten distancias de transmisión de hasta 10 km, mientras que las fibras multimodo admiten distancias de hasta 300 m. Las señales HDMI 1.3/1.4 son compatibles a través de un adaptador externo, lo que hace que la unidad sea flexible para diversos dispositivos fuente.

El MSP 214 TX, diseñado para instalaciones audiovisuales profesionales, entornos de emisión, salas de control, señalización digital y grandes espacios, ofrece módulos SFP conectables en caliente, un formato compacto y un rendimiento óptico fiable. Gracias a la transmisión por fibra óptica de baja pérdida y alto ancho de banda, es ideal donde el cableado de cobre resulta poco práctico o poco fiable.

Características principales:

• Transmisión óptica de vídeo DVI hasta una distancia de 10 km
• Compatible con DVI 1.0 y HDMI 1.3 / 1.4 (mediante adaptador)
• Ancho de banda máximo de vídeo de 10 Gbps
• Admite resoluciones de hasta 3840×2160 a 30 Hz
• Interfaz de vídeo DVI-I de 25+1 pines
• Interfaz óptica SFP con soporte para conexión en caliente
• Compatible con fibra óptica monomodo y multimodo de doble núcleo
• Bajas pérdidas y alta estabilidad en la transmisión de la señal óptica
• Diseño compacto y ligero
