RGBlink MSP 318N HDMI 2.0 to Fiber Extender

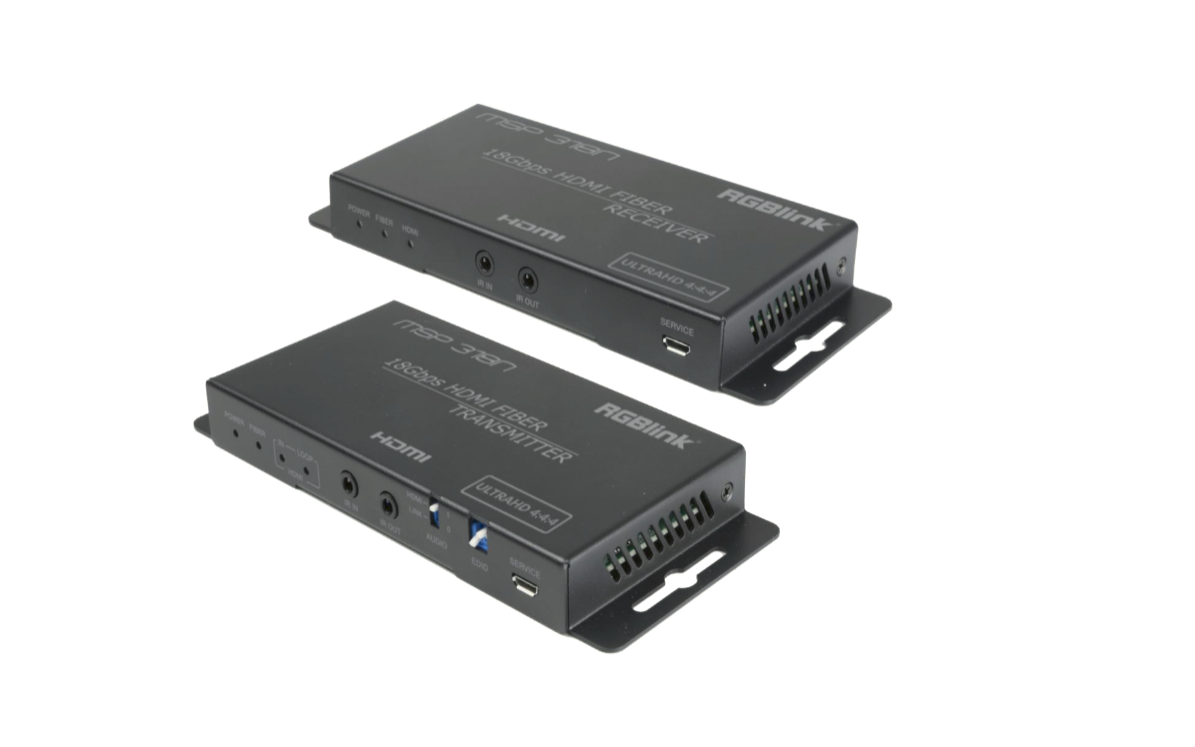

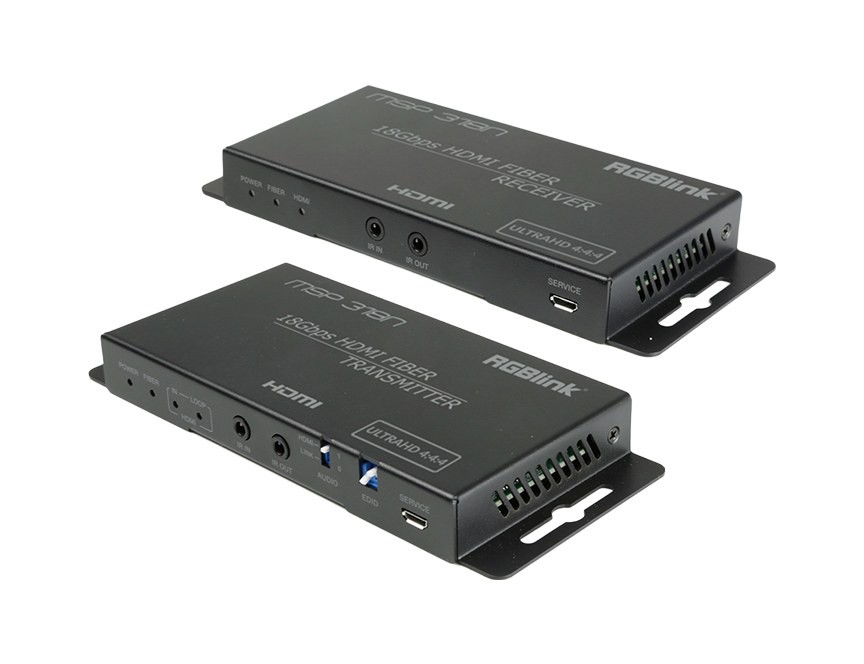

El RGBlink MSP 318N es un kit de transmisor y receptor que lleva HDMI 2.0 hasta 4K a 60 Hz en RGB 4:4:4 (18 Gb/s) con HDR por fibra óptica. Los módulos SFP+ se eligen según el tramo (monomodo hasta 10 km, multimodo hasta 300 m) y se piden por separado. El transmisor tiene salida de paso HDMI e incrustación de audio, y el receptor, salida de audio; la fibra también lleva IR y RS-232 bidireccionales.

Cuando la pantalla está lejos o el tramo atraviesa un entorno con interferencias, la fibra óptica se encarga de la señal HDMI 2.0. Junto a la fuente queda la previsualización por la salida de paso; junto a la pantalla, el audio extraído y el control de ambos extremos.

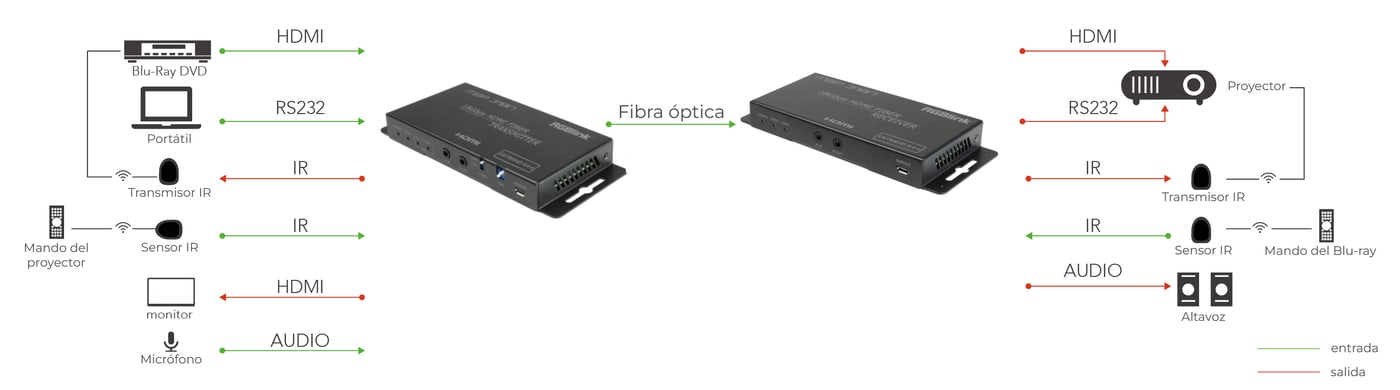

Conexión

El transmisor recibe HDMI de la fuente (Blu-ray, portátil) y el audio de un micrófono, conecta un monitor a la salida de paso HDMI y envía la señal por fibra óptica al receptor. Este lleva el HDMI a un proyector y el audio a los altavoces; los cables IR y el puerto RS-232 permiten controlar los equipos de ambos extremos.

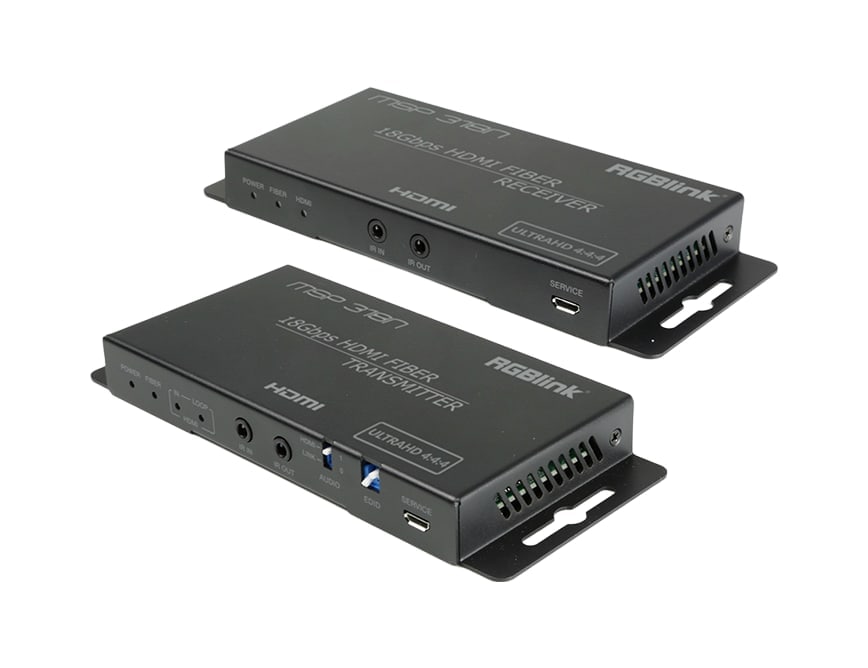

Transmisor y receptor

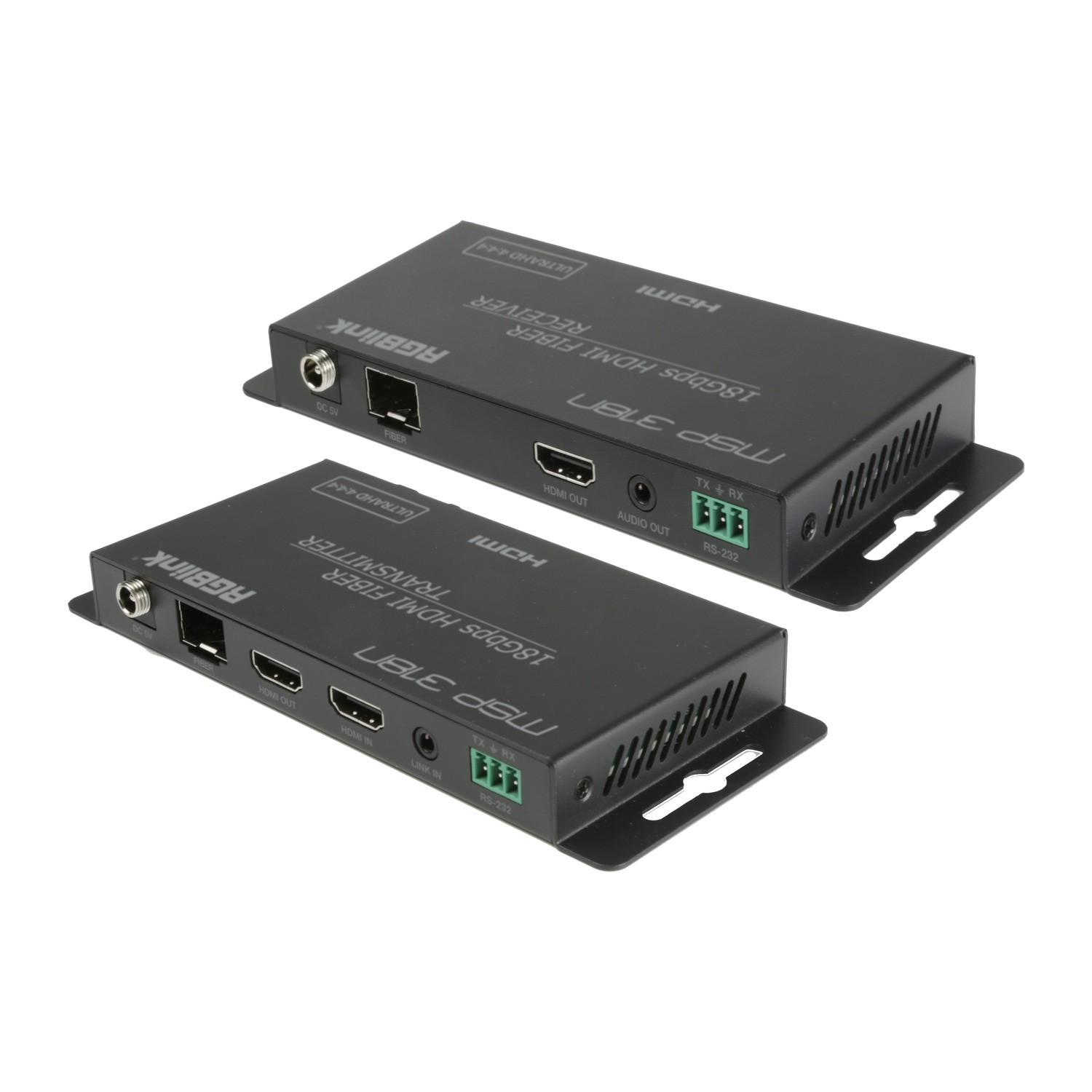

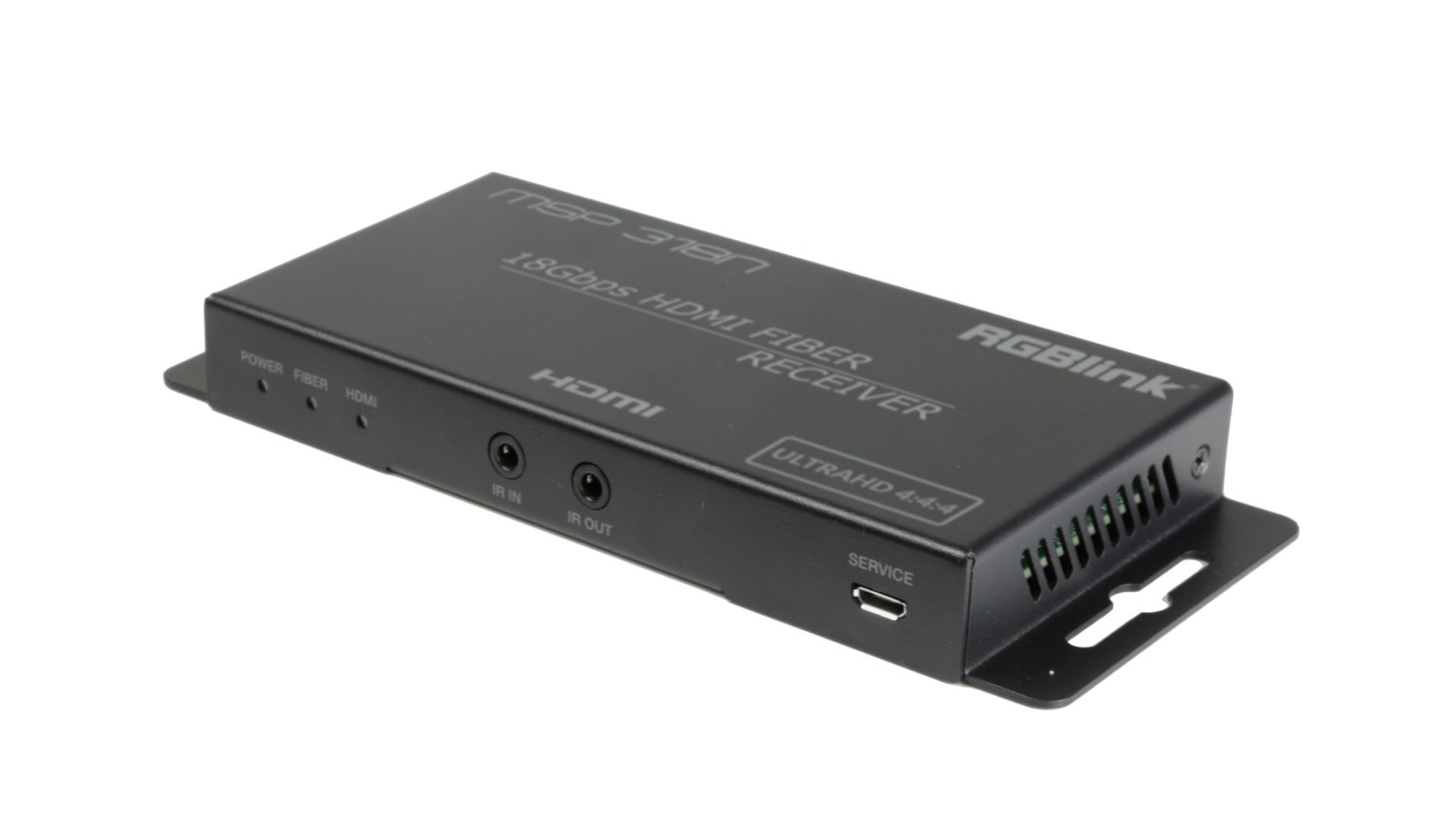

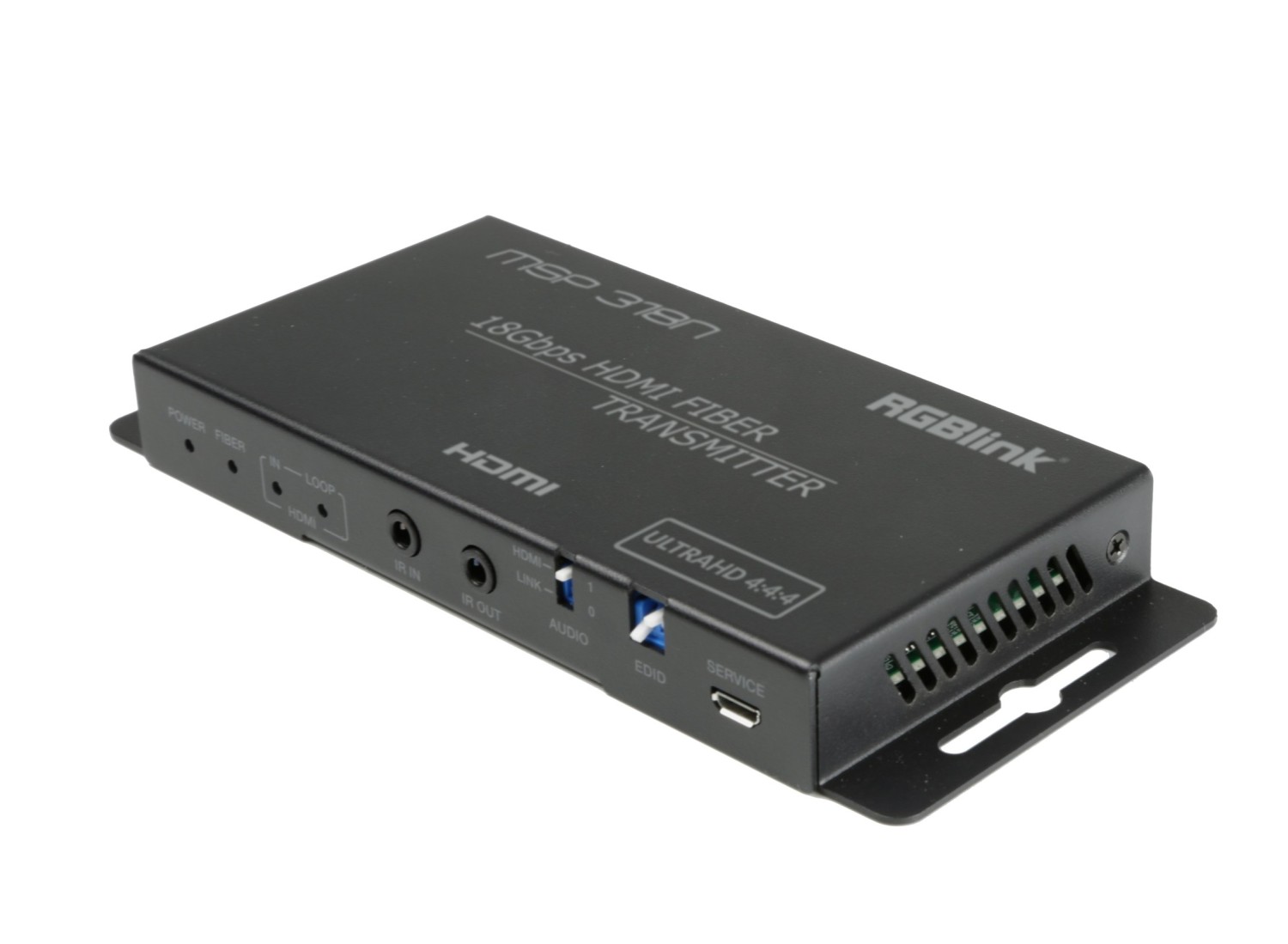

El transmisor tiene entrada HDMI 2.0, salida de paso HDMI, entrada de audio (3,5 mm), puerto RS-232 (Phoenix 3,81 mm), entrada y salida IR y ranura SFP+ con dos conectores LC. El receptor tiene ranura SFP+, salida HDMI 2.0, salida de audio, RS-232 e IR. El EDID se ajusta con interruptores DIP.

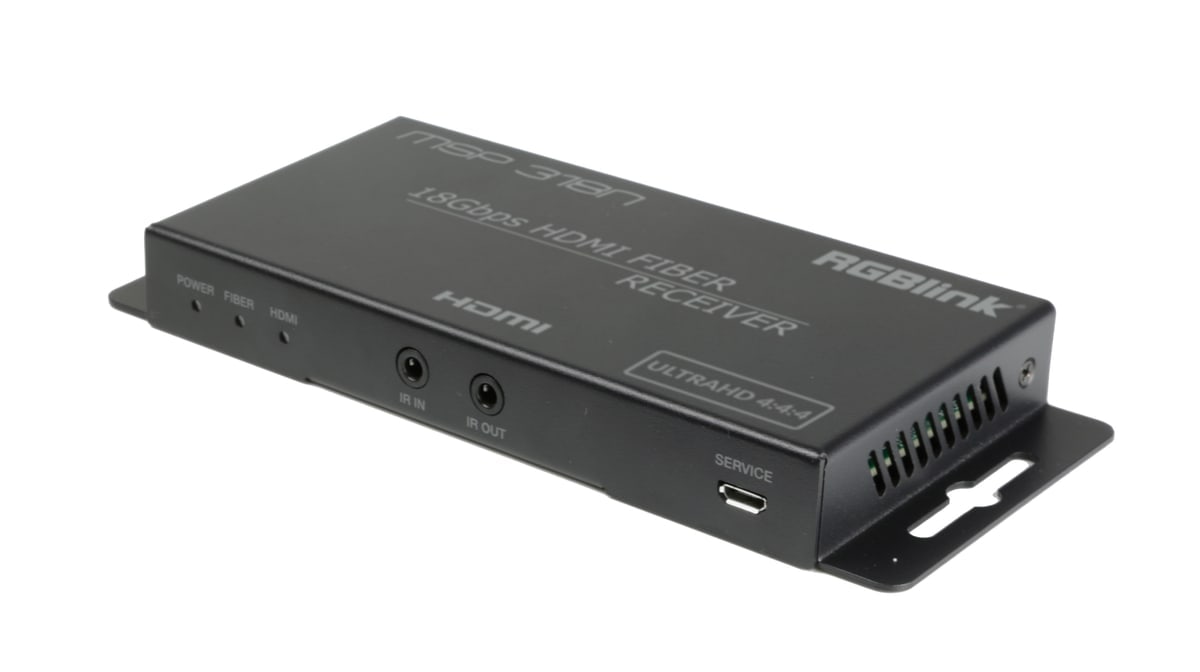

Imagen, sonido y control

Espacios de color RGB, YCbCr 4:4:4 / 4:2:2 y YUV 4:2:0, profundidad de color de 8/10/12 bits a 1080p60 y 8 bits a 4K60, compatibilidad con HDR y 3D. Transmite audio LPCM 2/5.1/7.1, Dolby TrueHD, DTS-HD Master Audio y DSD. El IR funciona a 20–60 kHz y el RS-232 a 4800–115 200 baudios.

Más información

El RGBlink MSP 318N es un sistema de alta rendimiento para la extensión de HDMI 2.0 mediante cables ópticos, compuesto por un transmisor y un receptor, y diseñado para salas profesionales de audio y vídeo, de radiodifusión y de control. Admite señales HDMI 2.0 con un ancho de banda total de hasta 18 Gb/s, lo que permite la transmisión de vídeo 4K a 60 Hz con RGB 4:4:4 de 8 bits, así como formatos HDR y 3D. La compatibilidad con HDMI 2.0b y HDCP 2.2 garantiza la compatibilidad con las fuentes y pantallas HDMI modernas.

El MSP 318N utiliza módulos ópticos SFP+ externos (se piden por separado) para admitir la transmisión a través de cables ópticos monomodo y multimodo, lo que permite distancias de hasta 10 km con cable óptico monomodo o 300 m con cable óptico multimodo. El transmisor está equipado con una salida de paso HDMI y audio integrado a través de una entrada de 3,5 mm, mientras que el receptor admite la extracción de audio a través de una salida de 3,5 mm. La gestión de EDID se realiza mediante interruptores DIP para garantizar una compatibilidad perfecta con las fuentes.

Entre otras funciones profesionales se incluyen el control IR bidireccional, el paso de RS-232 para la integración del control de dispositivos y la compatibilidad con una amplia gama de resoluciones de vídeo, espacios de color y formatos de audio. Compacto, ligero y de bajo consumo, el MSP 318N es ideal para salas de conferencias, equipos de emisión, señalización digital, centros de control y distribución de señal HDMI a larga distancia.

Características principales

• Compatible con 4K a 60 Hz (18 Gbps) RGB 4:4:4 con HDR
• Compatible con HDMI 2.0b y HDCP 2.2
• Compatible con módulos SFP+ externos (opcionales)
• Distancia de transmisión: hasta 10 km (monofibra) o 300 m (multifibra)
• Compatible con formatos HDR y 3D
• Control IR bidireccional y paso de RS-232
• Gestión de EDID mediante interruptor DIP
• Salida de paso HDMI e inserción de audio en el transmisor
• Extracción de audio en el receptor
