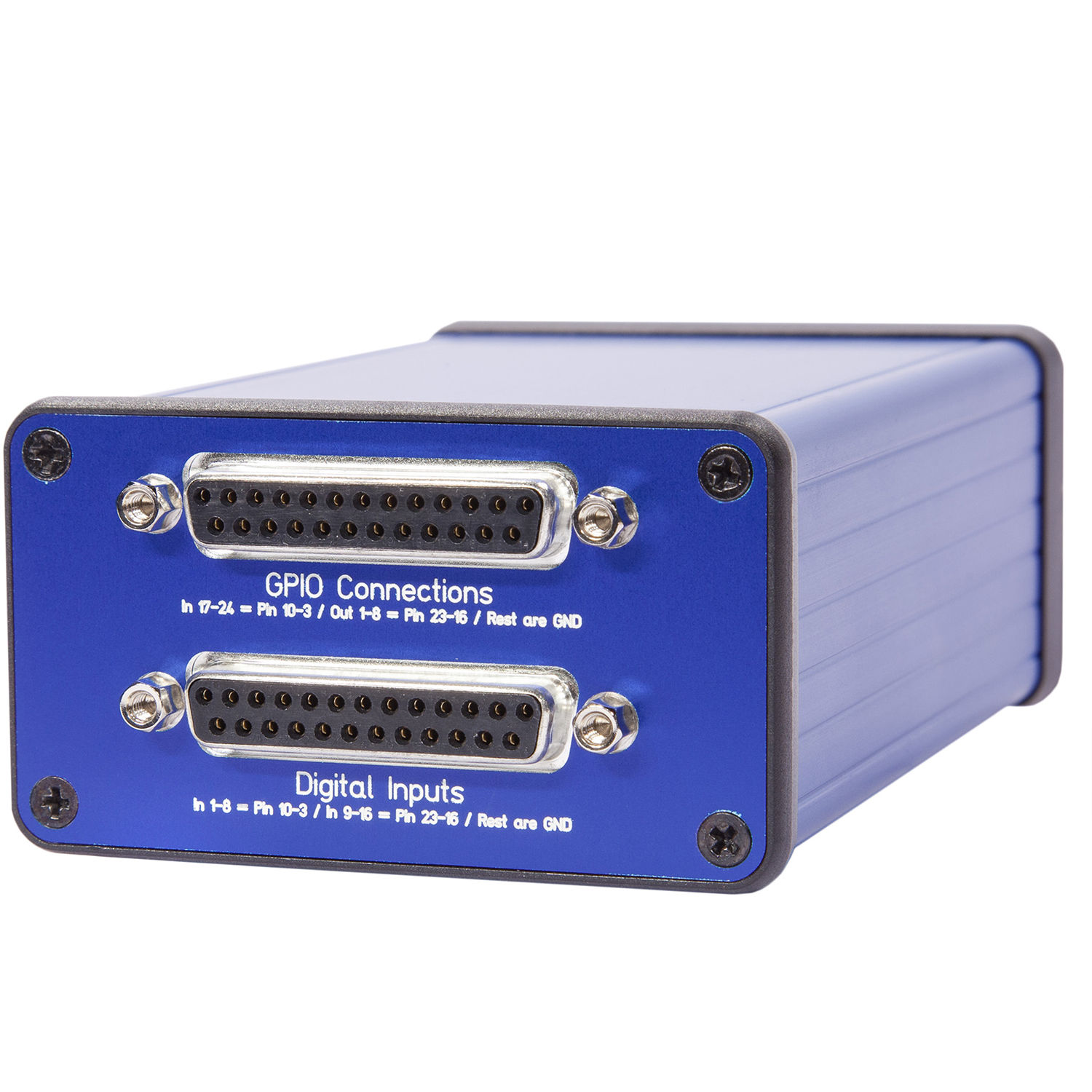

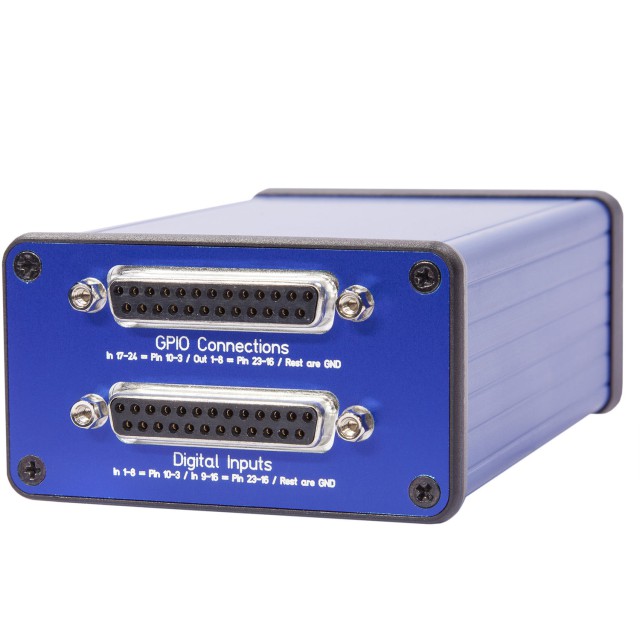

De fábrica, la caja está configurada para controlar las cámaras ID 1-8. Cuando las entradas 1-8 están conectadas a GND, la salida SDI de la caja se establece en rojo para las cámaras 1-8. Del mismo modo, las entradas 9-16 (en el mismo conector DB25) hacen que la salida SDI se establezca en verde (tally).
De fábrica, la caja está configurada para controlar las cámaras ID 1-8. Cuando las entradas 1-8 están conectadas a GND, la salida SDI de la caja se establece en rojo para las cámaras 1-8. Del mismo modo, las entradas 9-16 (en el mismo conector DB25) hacen que la salida SDI se establezca en verde (tally).
Si desea controlar los indicadores de tally para cámaras con ID distintos de 1-8 o si, por ejemplo, solo desea indicadores rojos para las cámaras 1-16, simplemente configure las entradas en la interfaz web.

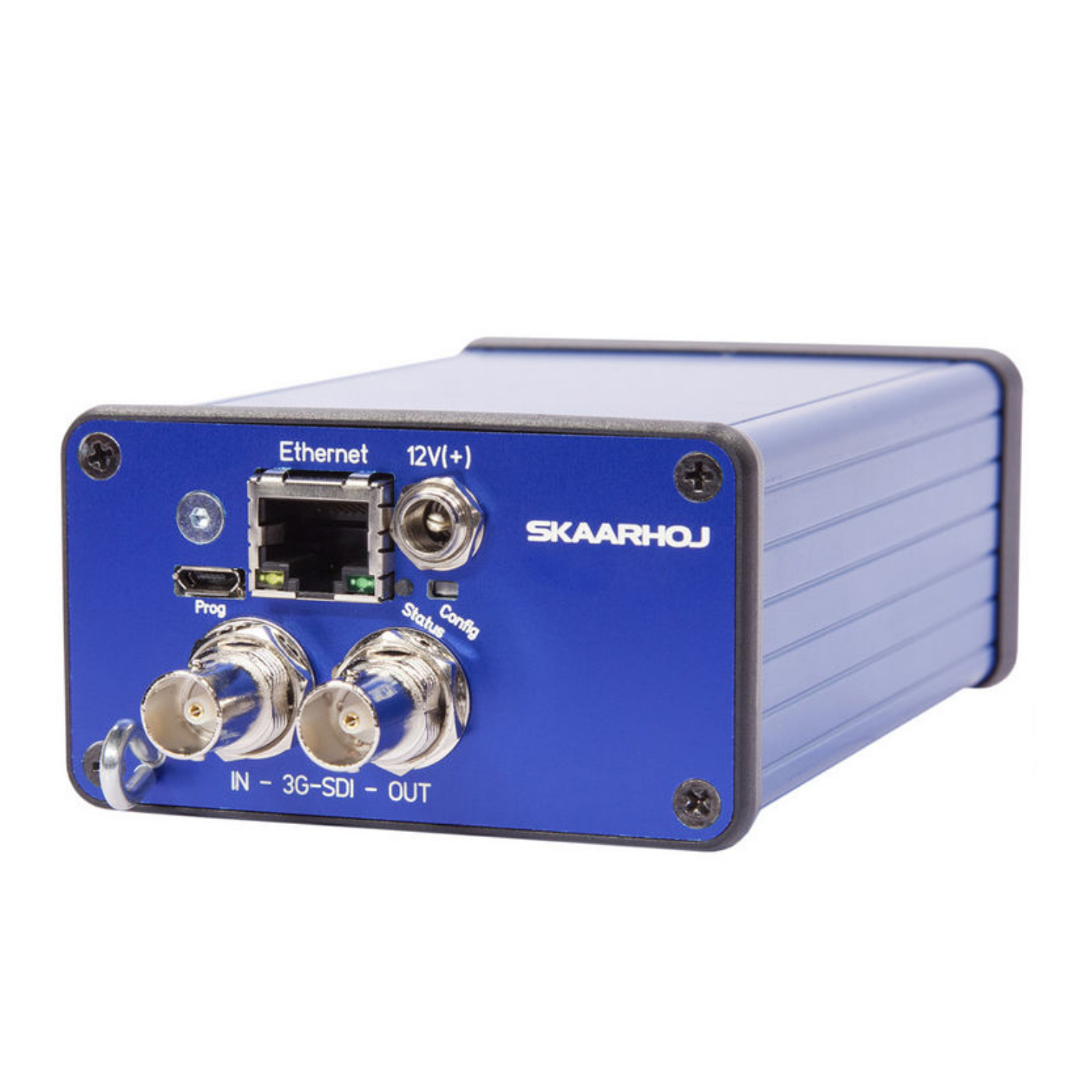

La entrada SDI debe conectarse a la señal de retorno de la cámara. Normalmente se trata de la salida de programa, que puede estar enriquecida con datos de la CCU a través de un conmutador ATEM, un RCP SKAARHOJ o un shield Arduino de Blackmagic. El campo SDI Tally sobrescribe toda la información de la CCU y solo muestra la información del tally.
Compatibilidad con cámaras
El Blackmagic 3G-SDI Arduino Shield es compatible con los siguientes formatos: 720p50, 720p59,94, 720p60, 1080i50, 1080i59,94, 1080i60, 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94 y 1080p60, pero la cámara no tiene por qué tener el mismo formato de vídeo que la entrada del programa, por lo que puede utilizar cámaras en Ultra HD, mientras que el protocolo de la cámara se enviará a la cámara a través de una señal HD.
