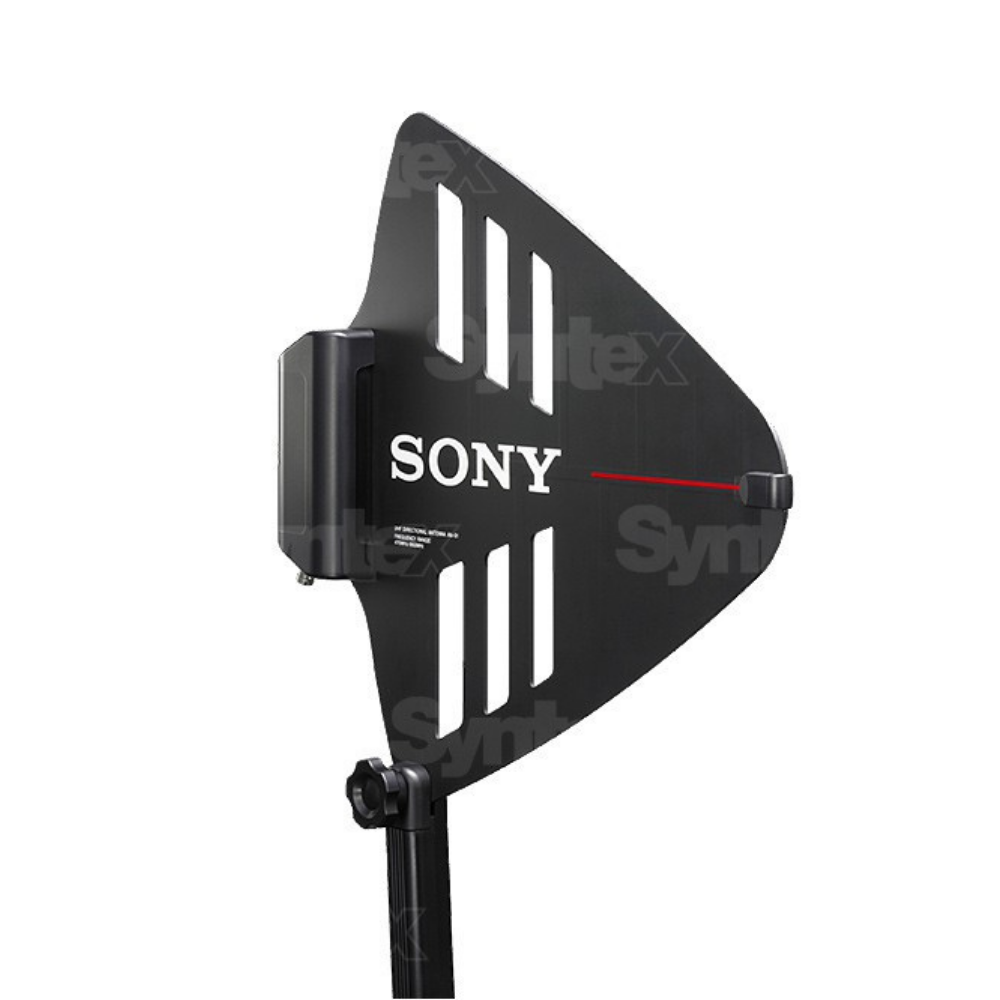

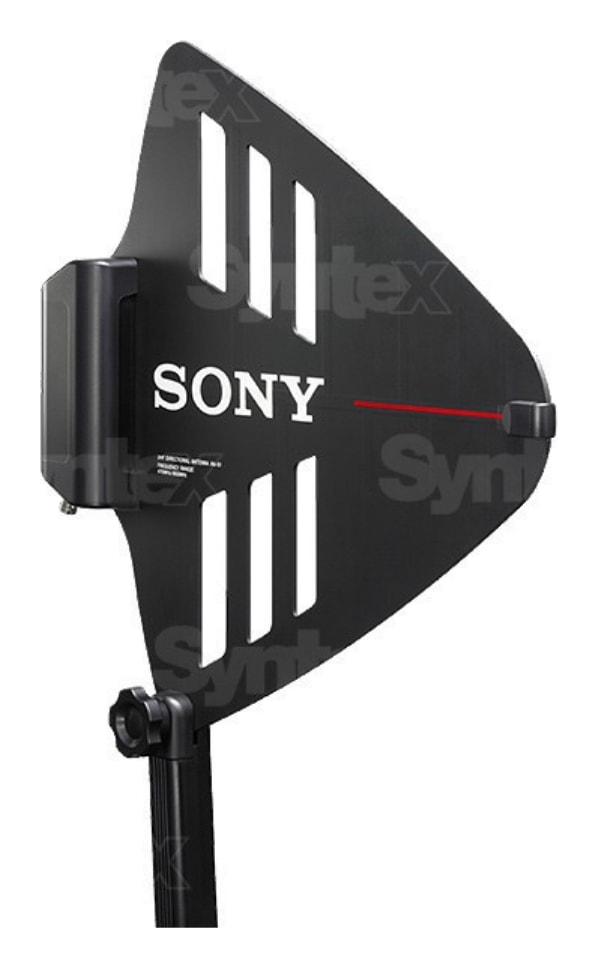

Sony AN-01

Antena de estructura logoperiódica con amplificador de bajo ruido integrado para receptores fijos y distribuidores de antena de Sony, como los de la serie DWX (DWR-R03D, DWR-R02D) o el WD-850A. Cubre la banda de 470 a 862 MHz. La ganancia del amplificador se conmuta entre 18, 10 y 0 dB, la antena recibe alimentación de 9 o 12 V desde el receptor a través del cable coaxial y para la recepción diversity se usan dos antenas.

Antena direccional con amplificador propio

La antena logoperiódica se orienta hacia los transmisores y en esa dirección mejora la sensibilidad de recepción frente a una antena omnidireccional. El amplificador de bajo ruido integrado compensa las pérdidas de un cable coaxial largo.

LPDA470–862 MHzGANANCIA 18 / 10 / 0 dBBNC-R · 9 / 12 V

El receptor alimenta el amplificador

La antena se conecta con un cable coaxial al conector BNC de un receptor o distribuidor de antena, que le suministra 9 o 12 V por el mismo cable. La ganancia se conmuta a 18, 10 o 0 dB; en la posición REMOTE la determina la tensión: 9 V dan 10 dB y 12 V, 18 dB.

Dos antenas para diversidad

Para la recepción en diversidad, las AN-01 se usan por parejas, a unos 1,5 m del suelo como mínimo, separadas al menos entre 1 y 2 m y con la punta hacia los transmisores.

En un pie o en la mano

El mástil con empuñadura tiene rosca PF1/2 e incluye adaptadores a 5/8" y 3/8"; la inclinación vertical de la antena es ajustable.

La Sony AN-01 es una antena UHF direccional para los sistemas de micrófonos inalámbricos analógicos y digitales de Sony.

Características principales

• Tipo de antena: antena dipolo logoperiódica (LPDA)
• Para la recepción en diversidad se usan dos antenas AN-01
• Una sola antena AN-01 cubre la banda de frecuencias de 470 a 862 MHz
• Alimentación de 9 V o 12 V CC desde el receptor a través del cable de antena
• Ganancia del amplificador conmutable de 18 / 10 / 0 dB
• Incluye un mástil con empuñadura para montar la antena en un pie de micrófono
