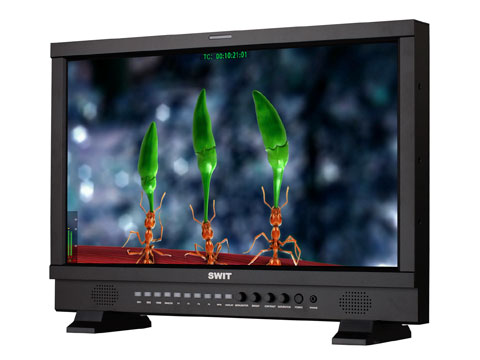

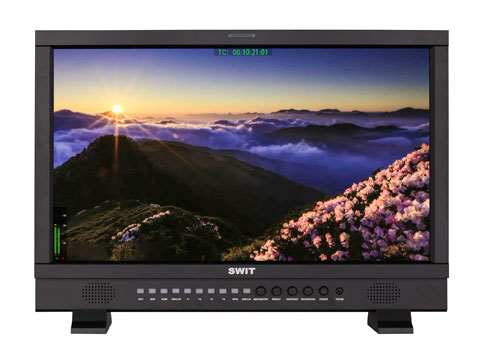

SWIT S-1223H 21,5" štúdiový HD LCD monitor

El SWIT S-1223H es un monitor LCD de estudio Full HD de 21,5 pulgadas con una resolución de 1920×1080 y 2 entradas SDI, HDMI, Y/Pb/Pr, VGA y una entrada compuesta.

S-1223H

Monitor LCD de estudio Full HD de 21,5 pulgadas con 3GSDI y HDMI

• Panel LCD de 21,5 pulgadas, resolución 1920×1080
• Monitorización 2K/3G/HD/SD-SDI (x2), HDMI
• Monitorización Y/Pb/Pr, VGA, CVBS
• Medidores de audio integrados de 2 canales con alerta
• Selección de 2 canales de audio para salida
• Asistencia de enfoque por picos (conmutador rojo/azul)
• AFD, código de tiempo, retardo H/V
• TSL UMD y visualización de texto TALLY
• Marcador de seguridad 4:3/13:9/14:9/15:9/1,85:1/2,35:1
• Color falso, R/G/B/Mono, rayas de cebra, barra de color interna
• Placa de batería V-mount / Gold mount opcional
• Actualización de firmware por USB

Monitor LCD de estudio Full HD de 21,5 pulgadas

Panel LCD AFF-IPS, retroiluminación LED

El S-1223H incorpora un panel LCD IPS (In-Plane Switching) de 21,5 pulgadas, resolución Full HD 1920×1080 y retroiluminación LED, con un contraste de 1000:1 para una reproducción precisa del color. El ángulo de visión es de 178° en horizontal y 178° en vertical.

Entradas y salidas multiformato

El S-1223H admite:
2 entradas 2K/3G/HD/SD-SDI
Bucle 2K/3G/HD/SD-SDI ×2
Entrada HDMI ×1
Bucle HDMI ×1
Entrada YUV ×1
Entrada VGA ×1
Entrada CVBS ×1
Bucle CVBS ×1
Entrada RS485 UMD ×1
Salida RS485 UMD ×1
Entrada RS232C UMD ×1
Entrada GPI RS485 ×1
Entrada de audio analógica L/R ×1

Desembedido de audio digital

Pantalla de medidores de audio de 2 canales + alarma de audio en SDI/HDMI

El S-1223H admite medidores de audio de 2 canales en las entradas SDI y HDMI. El medidor de audio es de color verde y se vuelve amarillo cuando se supera los -20 dB, y rojo cuando se supera los -9 dB. El audio desincrustado de los canales 1 y 2 se puede emitir a través de la toma de auriculares de 3,5 mm y el altavoz.
Si el valor de audio es demasiado bajo o no hay audio incrustado, se mostrará «MUTE» o «UNLOCKED» en la barra de audio.

Pantalla UMD y Text-Tally

Protocolo TSL 3.1/4.0

El S-1223H es compatible con la visualización UMD y Text-Tally del protocolo TSL 3.1/4.0, con selección de direcciones TSL de 1 a 126 y un máximo de 8 caracteres mostrados. El UMD se conecta a través del puerto RS485 o RS232C y se transmite a través del puerto RS485.

Actualización de firmware por USB

El S-1223H dispone de un puerto USB estándar para la actualización del firmware. Los usuarios pueden descargar el archivo de firmware más reciente en una memoria USB e insertarla directamente en el monitor S-1223H para actualizarlo, sin necesidad de conectarlo a un PC.

Múltiples fuentes de alimentación

Adaptador de CA / V-mount / Gold mount

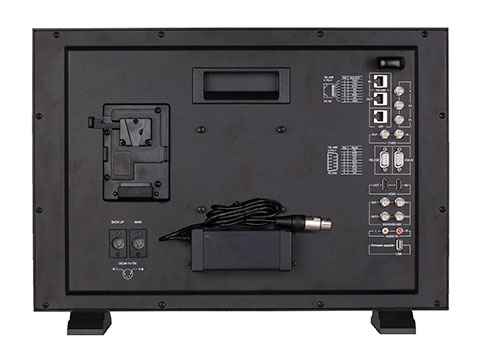

El S-1223H cuenta con una toma XLR de 4 pines para entrada de alimentación de CC de 11-17 V, y una placa de montaje V-mount o Gold mount para uso en exteriores.


Luz TALLY de 3 colores

Señal de entrada RS485

La luz TALLY está disponible en tres colores: rojo, verde y amarillo. Los usuarios pueden definir los pines del puerto RS485 para controlar las luces TALLY.
