Tilta 15mm LWS Baseplate for RED V-RAPTOR

La Tilta 15mm LWS Baseplate for RED V-RAPTOR es una placa base que aporta a la RED V-RAPTOR soporte para varillas de 15 mm — y con él matte boxes y sistemas follow focus. Se monta directamente en la jaula Tilta Full Camera Cage para V-RAPTOR, sujeta mediante una unión rápida con pasador de seguridad, y por debajo tiene alojamiento para la placa dovetail Tilta Standard y roscas 1/4″-20 y 3/8″-16 para placas de liberación rápida de otras marcas.

La placa base Tilta 15mm LWS para RED V-RAPTOR es la pieza con la que un aparejo alrededor de la cámara de cine empieza a tener sentido: aporta soporte para varillas de 15 mm, sobre las que van el matte box, el follow focus o el soporte de objetivo. Ella misma se monta en la jaula Tilta Full Camera Cage para V-RAPTOR y por debajo enlaza con la placa dovetail y con placas de liberación rápida de otras marcas.

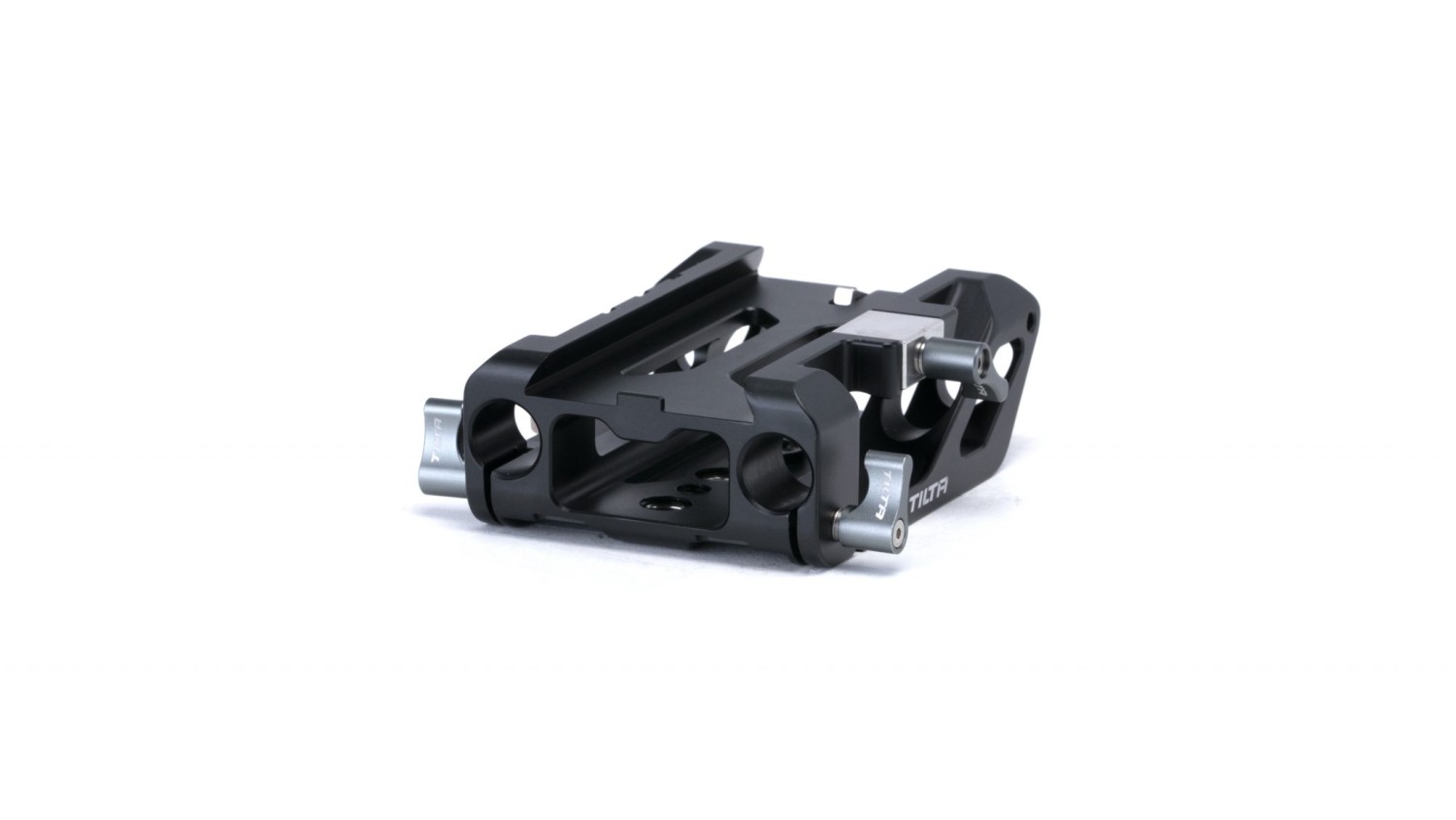

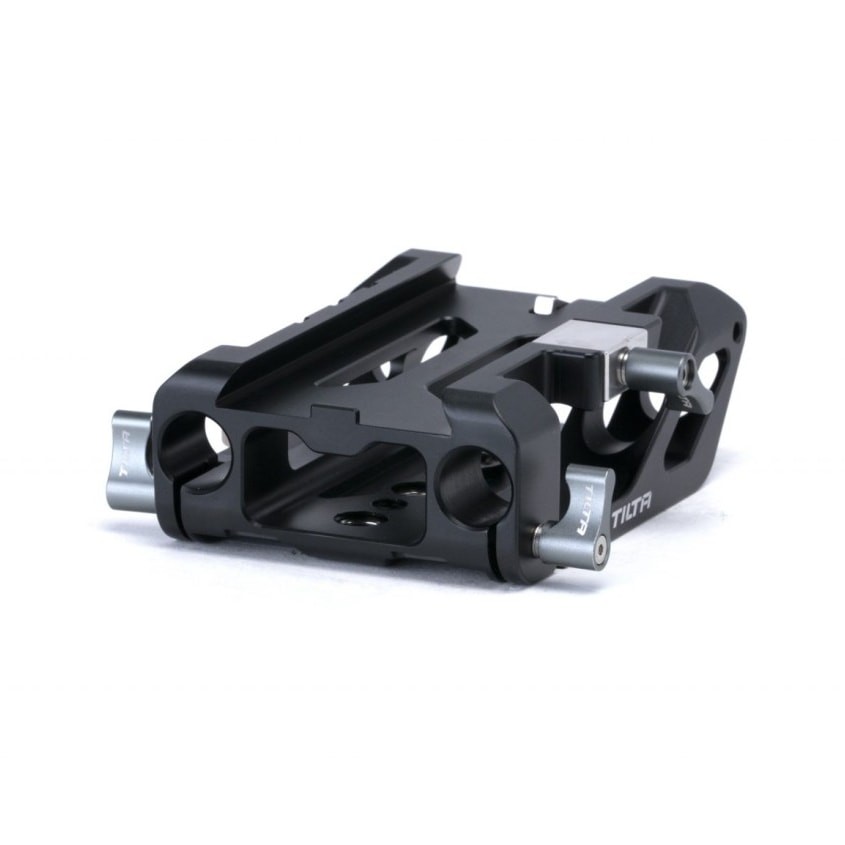

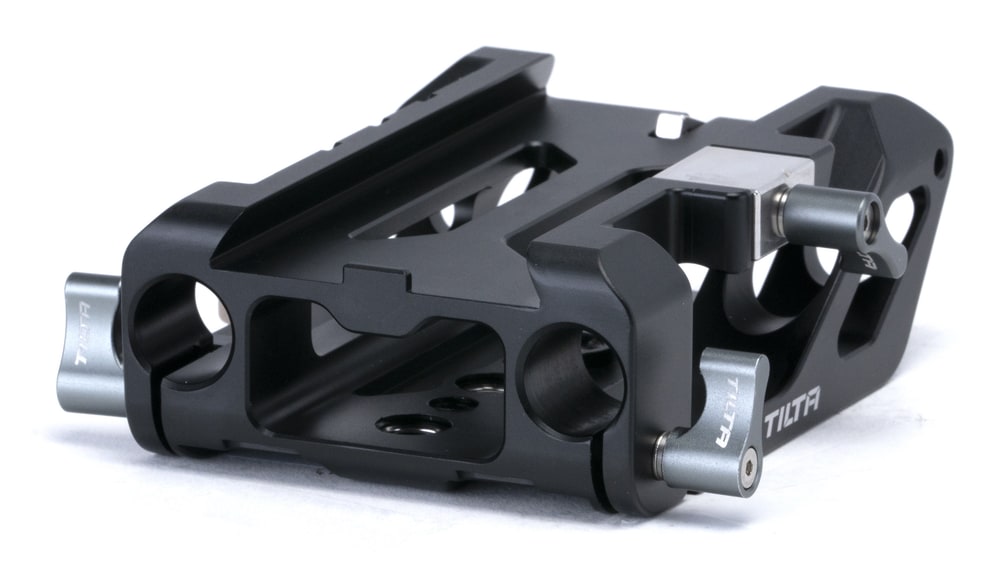

Varillas de 15 mm para matte box y follow focus

La placa lleva soportes de varillas de 15 mm, de modo que en la RED V-RAPTOR se monta todo el accesorio que se apoya en varillas — matte box, sistema follow focus, soporte de objetivo o motor de enfoque. Las varillas quedan sujetas por las palancas de fijación de Tilta, que se aprietan a mano: no hacen falta herramientas y mantienen la posición incluso cuando el aparejo está en movimiento.

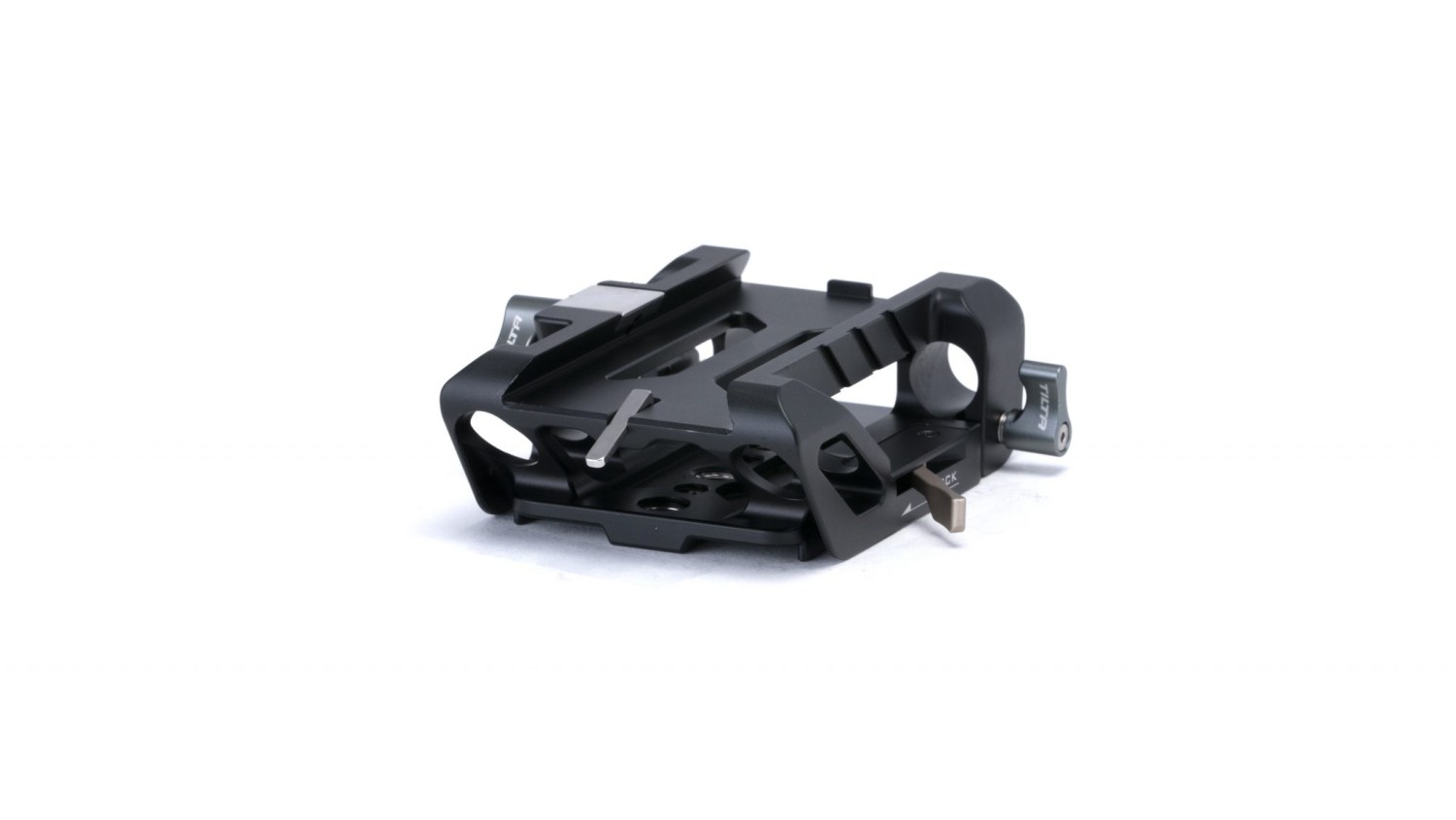

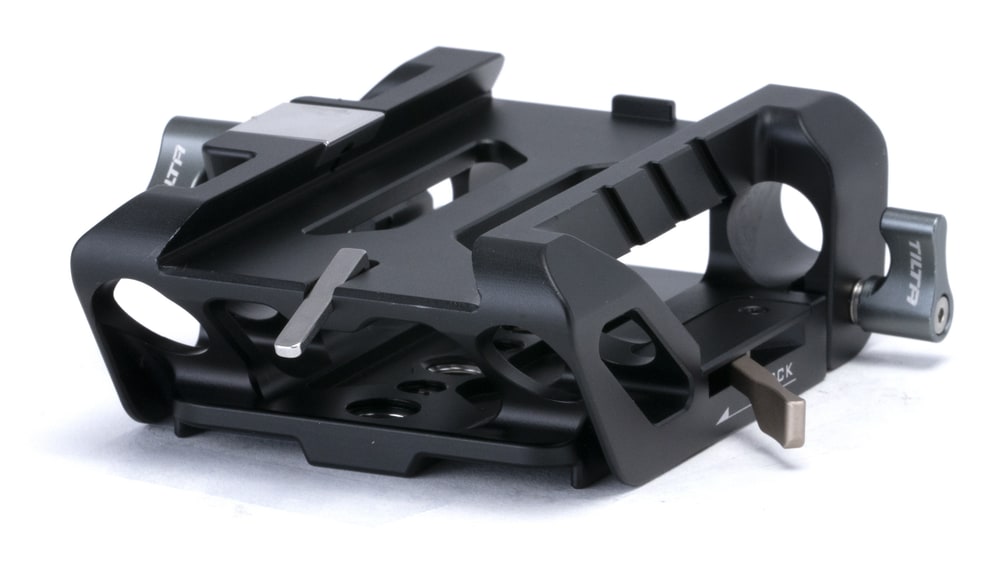

Se monta en la jaula y se asegura con pasador de seguridad

La placa está pensada directamente para la jaula Tilta Full Camera Cage para RED V-RAPTOR. La jaula encaja en ella mediante una unión rápida, así que la cámara se retira de la placa cuando hace falta y se vuelve a colocar sin reajustes. El pasador de seguridad integrado bloquea la unión y añade un segundo seguro, para que la cámara siga firme sobre la placa al transportarla y al trabajar a mano alzada.

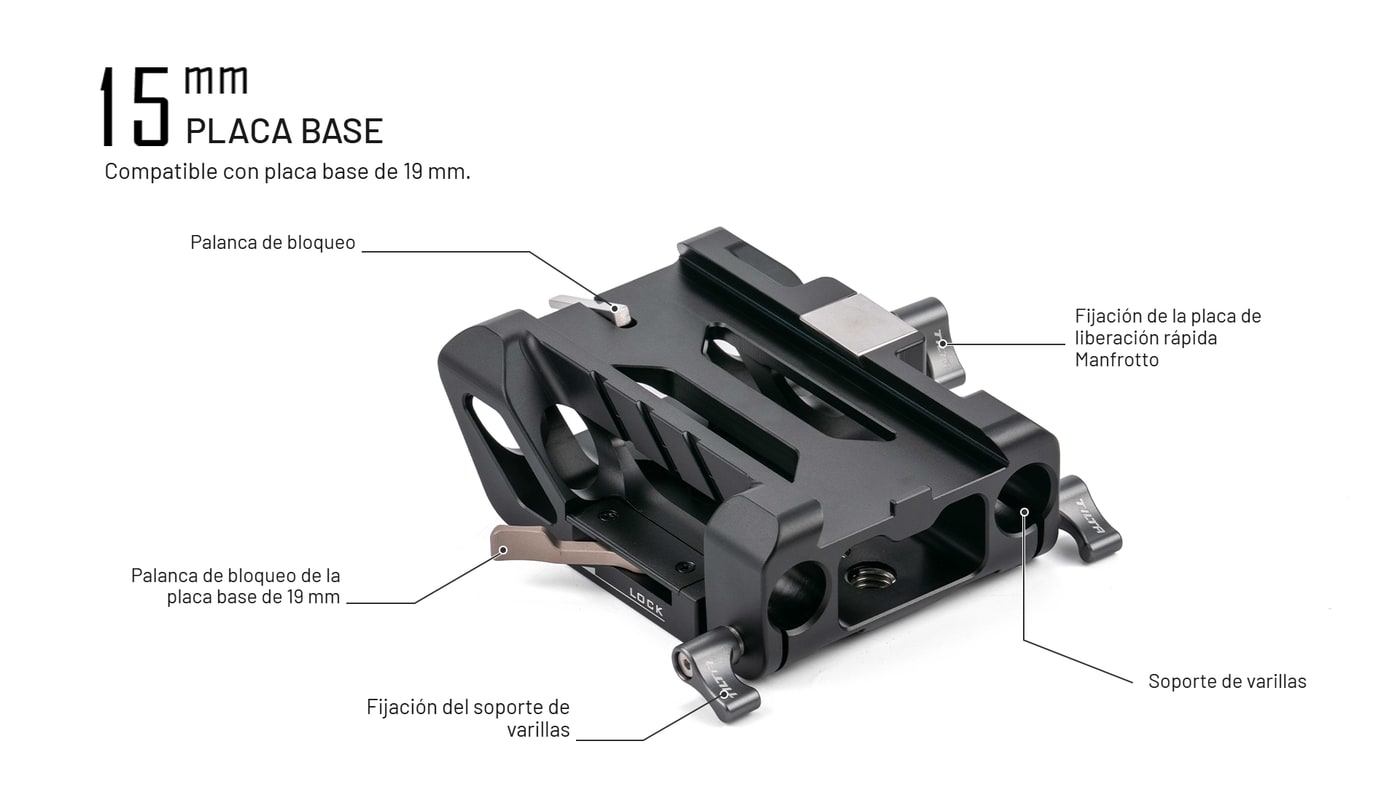

Qué hay y dónde en la placa

El esquema del fabricante muestra los elementos de mando de la placa: la palanca de bloqueo con la que se asegura la jaula, la palanca de bloqueo de la placa base de 19 mm, la fijación del soporte de varillas, la fijación de la placa de liberación rápida Manfrotto y el propio soporte de varillas. Según ese mismo esquema, la placa es compatible con una placa base de 19 mm.

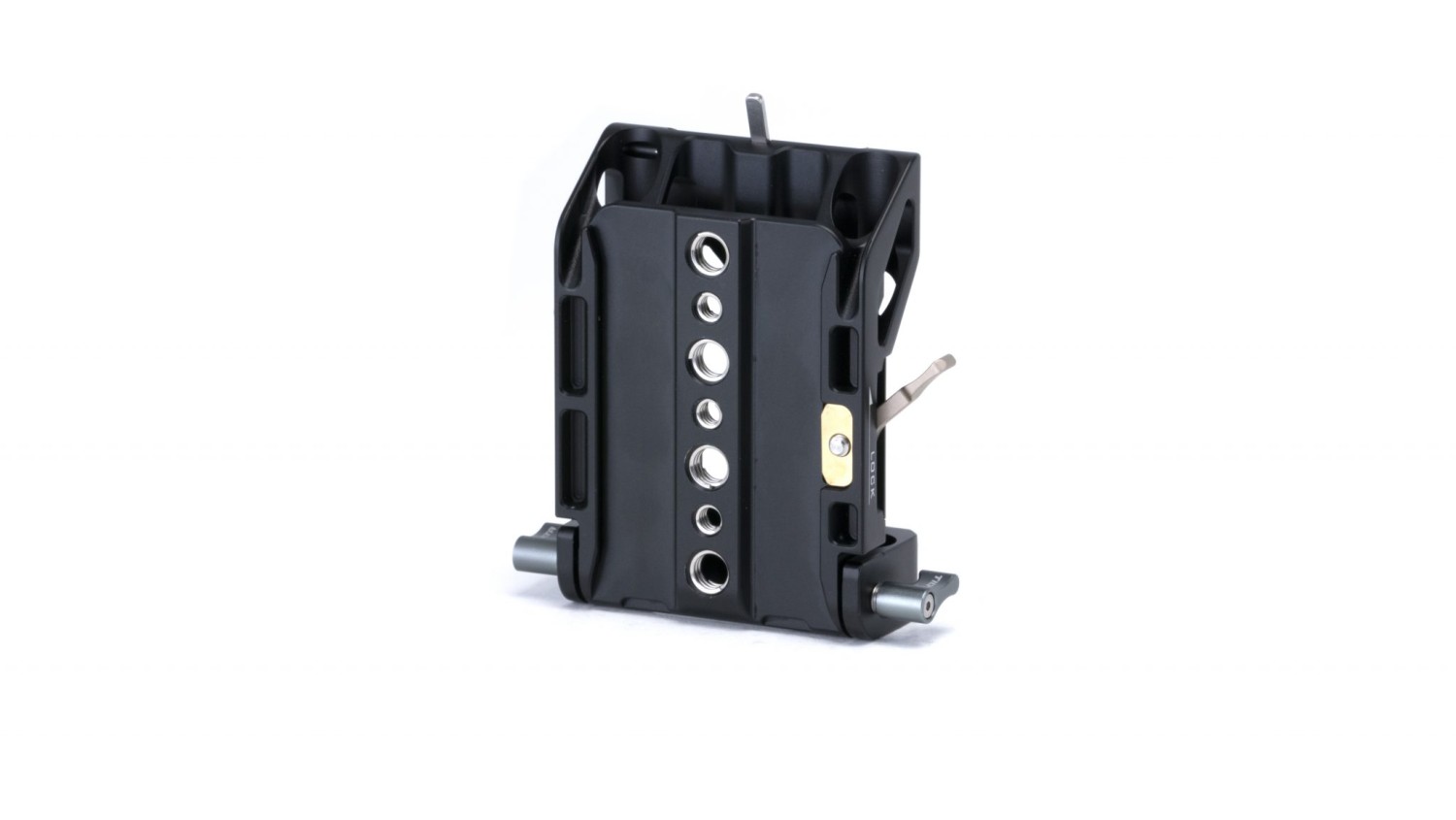

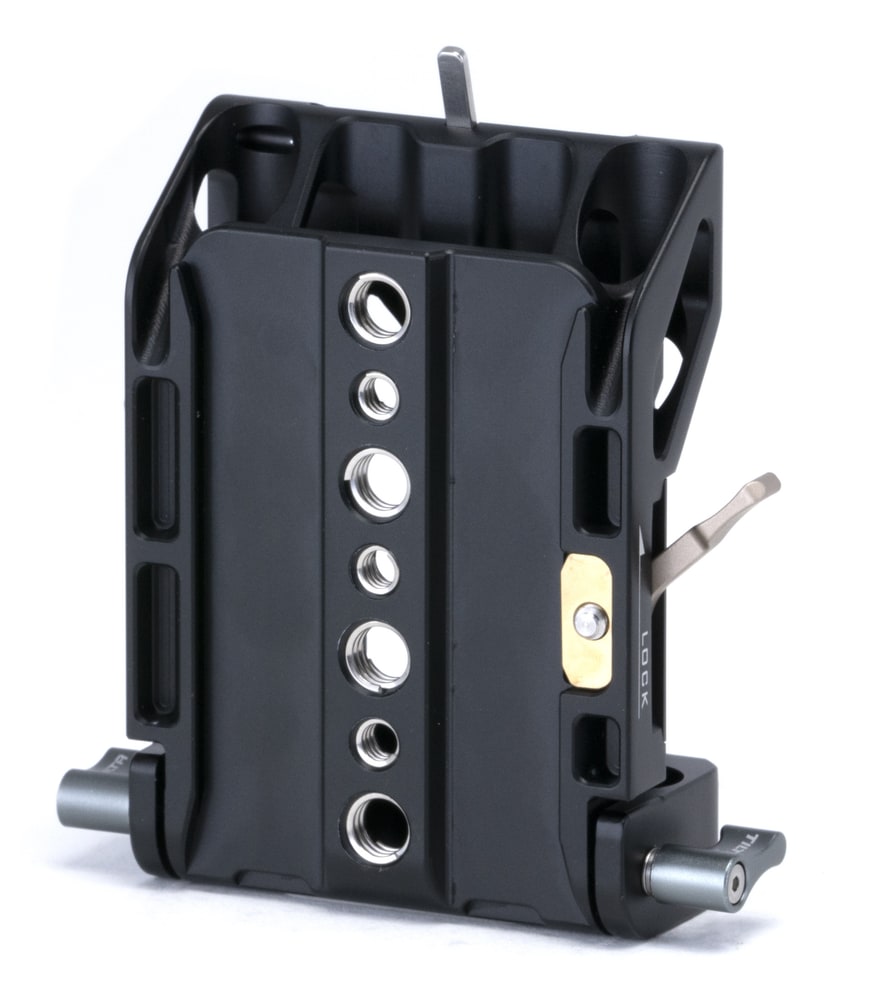

Debajo, placa dovetail y roscas 1/4″-20 y 3/8″-16

En la cara inferior hay un alojamiento que enlaza con la placa dovetail Tilta Standard; al estándar ARRI la placa se conecta a través de la placa multifunción opcional Tilta Standard to ARRI Standard. Quien no use dovetail atornilla la placa a una placa de liberación rápida de otra marca mediante las roscas 1/4″-20 y 3/8″-16 — y la placa de liberación rápida Manfrotto tiene además su propia fijación.

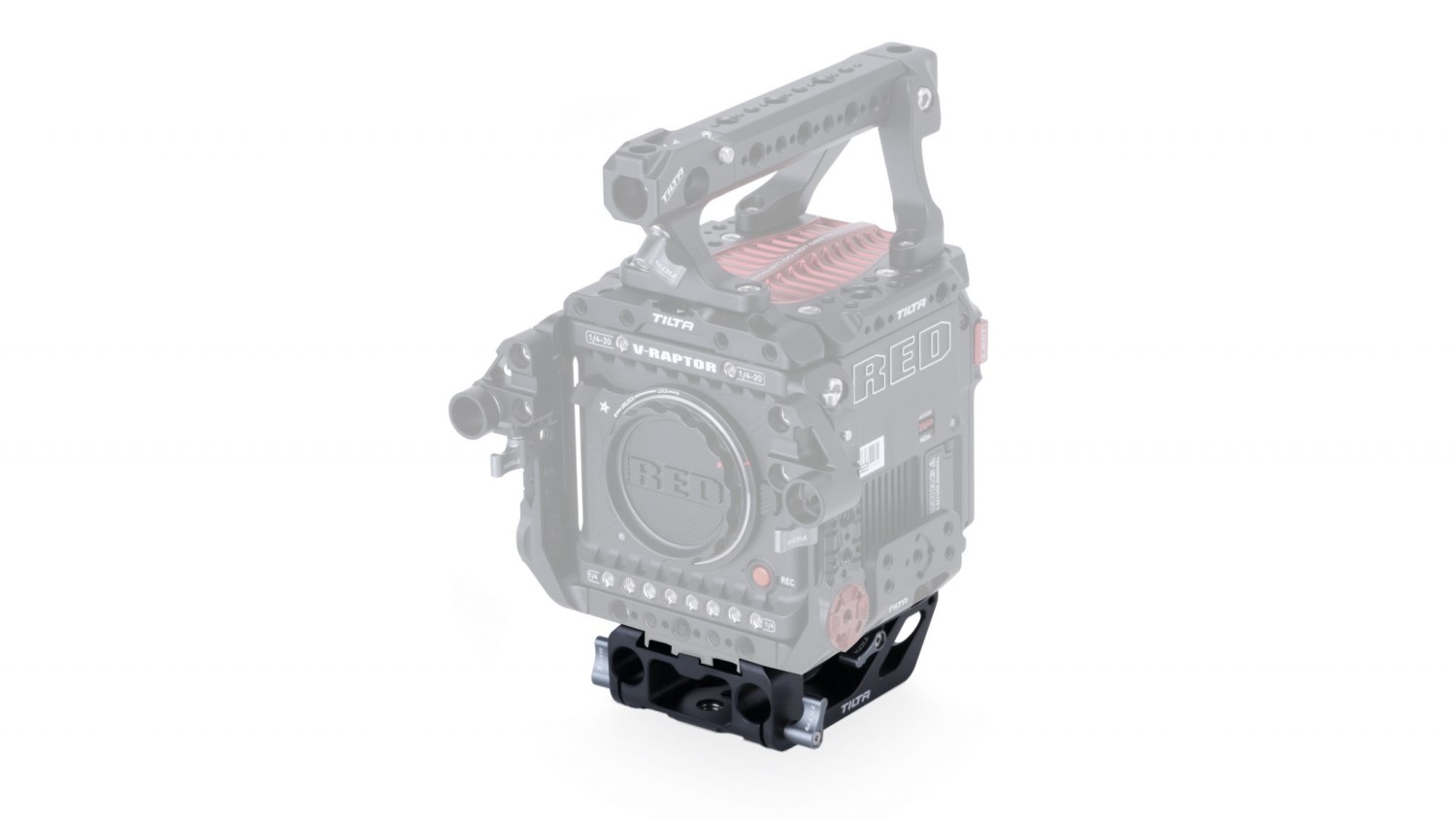

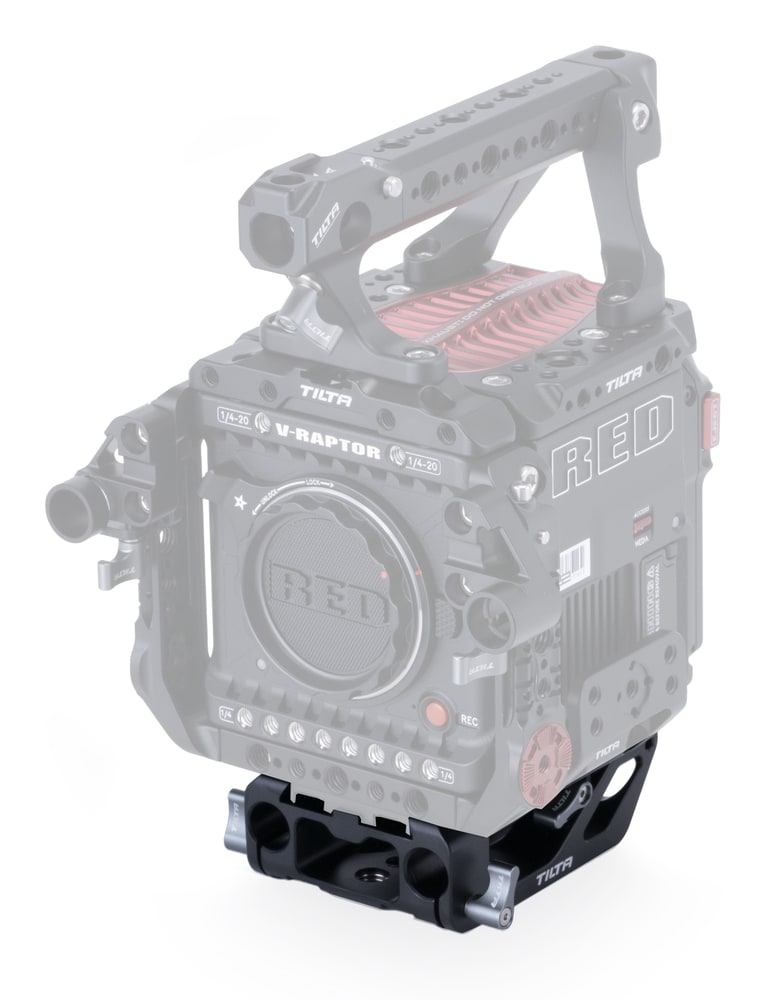

La base del aparejo con la RED V-RAPTOR

En el aparejo, la placa base es la pieza que sostiene todo lo demás: la cámara en la jaula se apoya en ella, las varillas van hacia delante hasta el matte box y, por debajo, el conjunto se asienta en la rótula, el soporte de hombro o la placa dovetail. La construcción es de aleación de aluminio y acero inoxidable, y la placa pesa 349 g, así que apenas añade carga al conjunto.

Compatibilidad

El fabricante indica la placa para la cámara RED V-RAPTOR y para la jaula Tilta Full Camera Cage para RED V-RAPTOR.

Según el esquema del fabricante, la placa es compatible con una placa base de 19 mm.

La conexión al estándar ARRI presupone la placa multifunción opcional Tilta Standard to ARRI Standard; no se incluye.

A tener en cuenta

El paquete contiene solo la placa base — no incluye jaula, ni varillas de 15 mm, ni placa de liberación rápida.

El fabricante no publica las medidas de la placa en sí; el dato „6,5 × 4,5 × 4″" de su tabla se refiere al embalaje, por eso no figura en las especificaciones.
