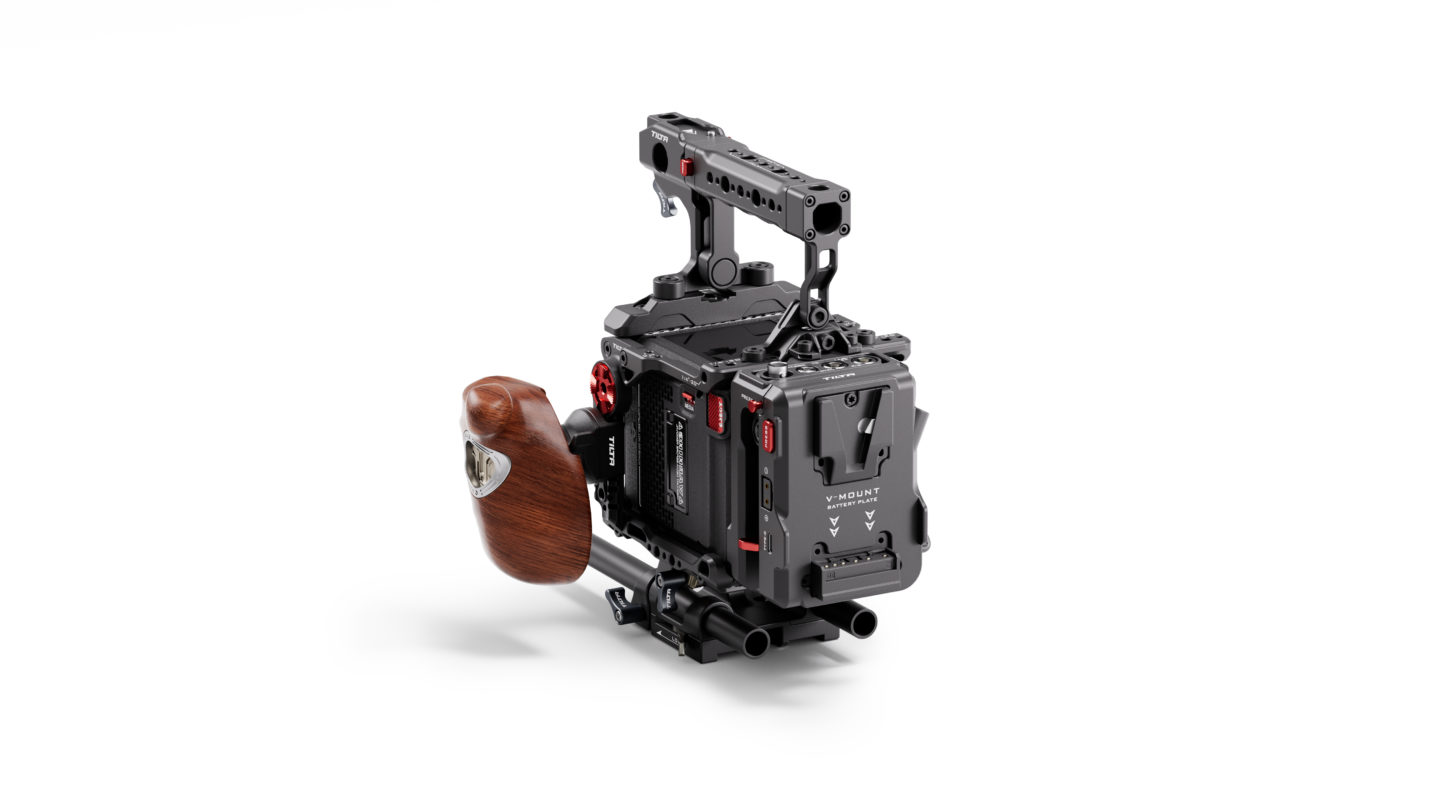

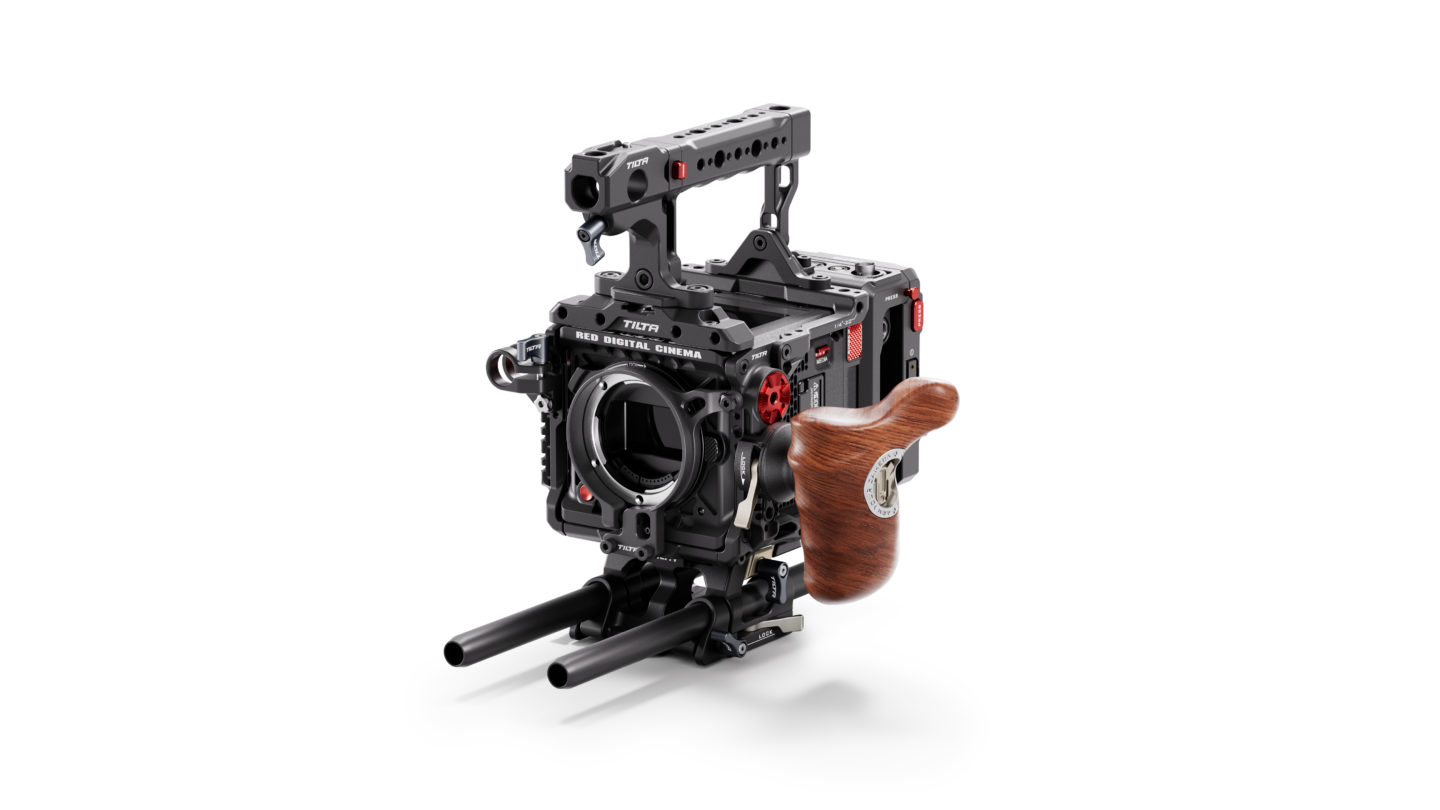

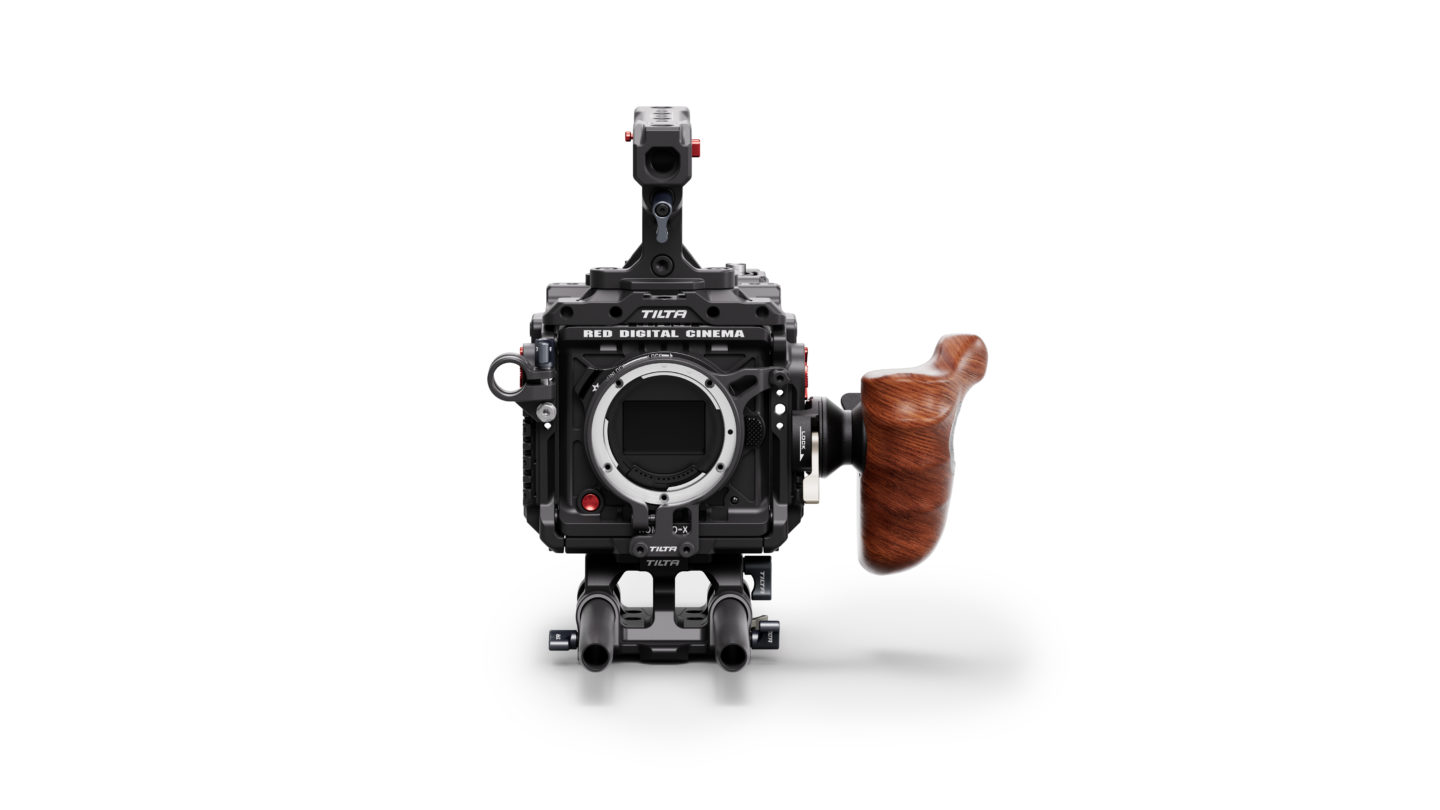

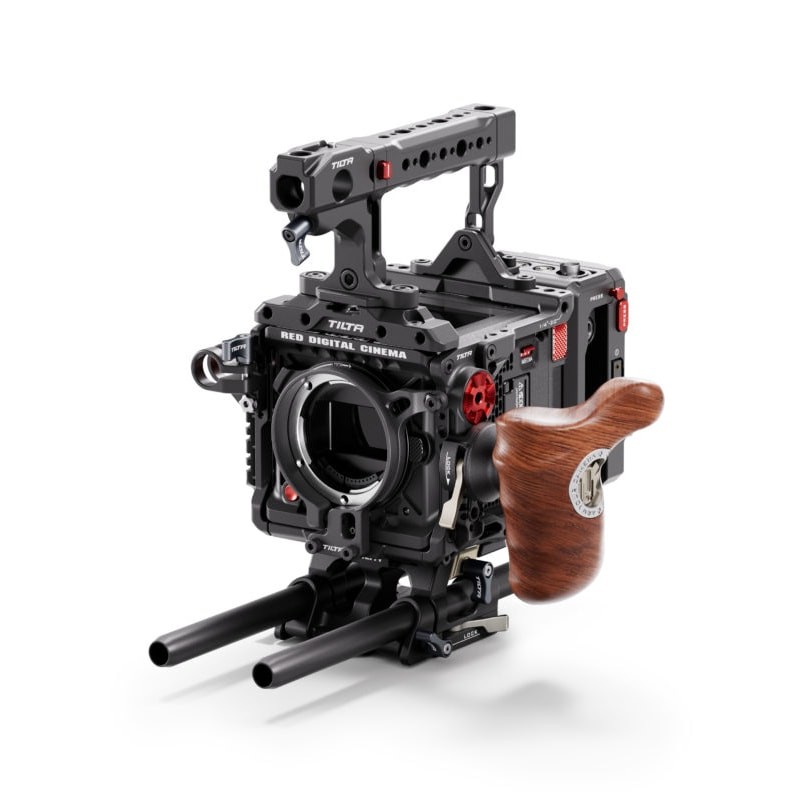

Tilta Camera Cage for RED KOMODO-X Advanced Kit (V Mount) - Black

Montaje a mano de Tilta para la RED KOMODO-X junto con la alimentación — incluye placa de batería V-mount con 20 mm de ajuste en altura y módulo Advanced I/O. A la placa van baterías V-mount corrientes, es decir capacidad para rodar todo el día. Añade al montaje puertos de run/stop, timecode, genlock, RED CTRL y Fischer R/S de 3 pines, y trae un cable EXT integrado.

El Tilta Camera Cage for RED KOMODO-X Advanced Kit (V Mount) es el montaje a mano con alimentación: a la jaula, ambas empuñaduras, la placa base LWS de 15 mm y las varillas se suman una placa de batería V-mount con 20 mm de ajuste en altura y el módulo Advanced I/O. La cámara funciona así con una batería grande y gana puertos de run/stop, timecode, genlock y RED CTRL.

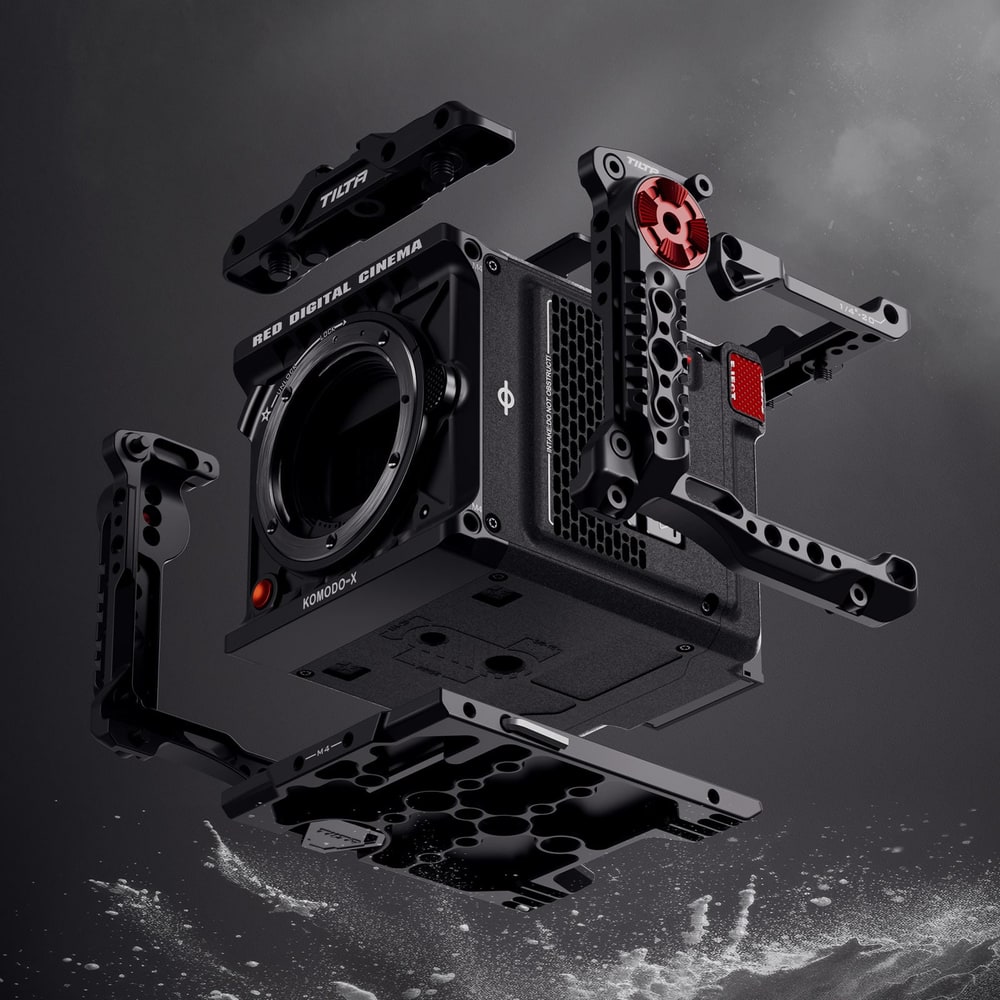

Jaula de cinco piezas desmontables

La jaula se compone de cinco piezas independientes: placa superior delantera, brazo lateral izquierdo y derecho, placa inferior y placa superior trasera. Cada pieza se desmonta y se usa por separado, así que en un montaje ligero a mano en la cámara queda solo lo que realmente necesita — y para el montaje completo la jaula se vuelve a armar.

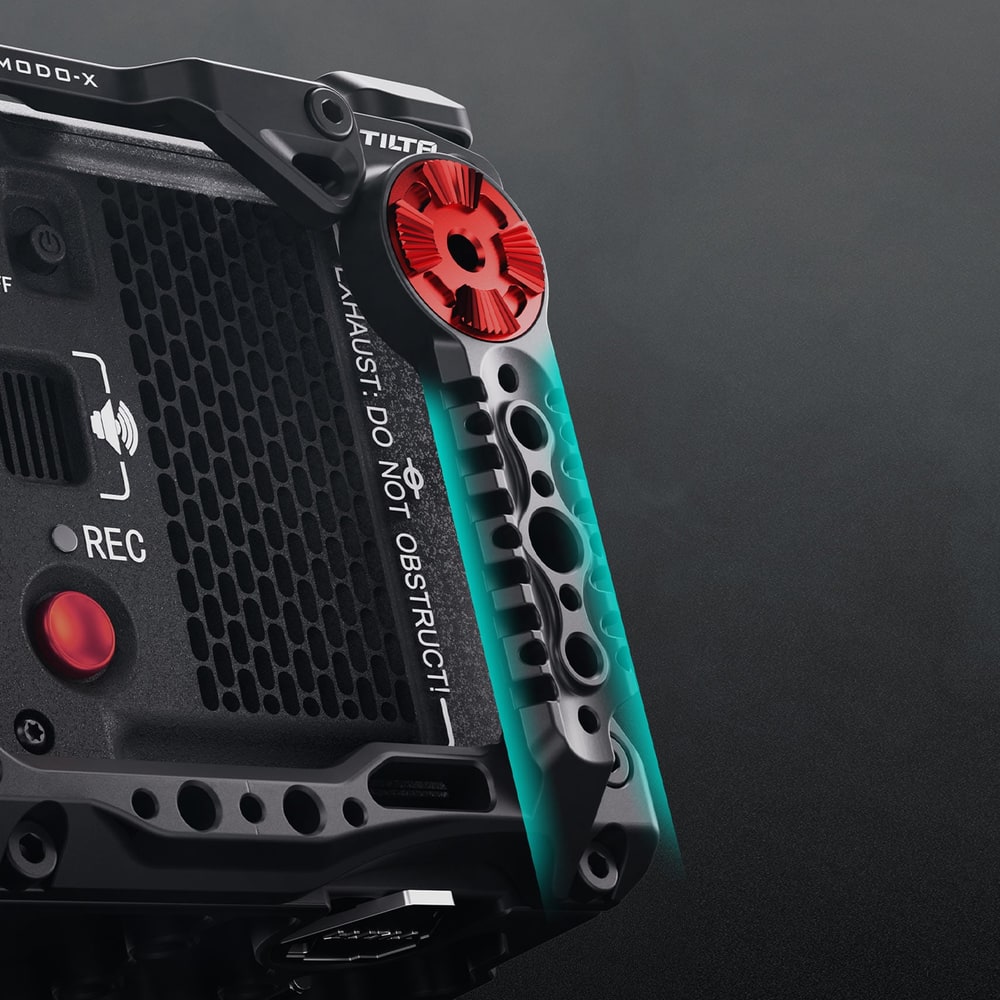

Puntos de anclaje por todo el contorno

Por todo el contorno de la jaula hay raíles NATO, cold shoe, roseta ARRI y roscas de 1/4″-20 y 3/8″-16 con orificios antigiro. Monitor, empuñadura, receptor de micrófono inalámbrico o brazo articulado se cuelgan prácticamente en cualquier sitio — y gracias a los orificios el accesorio se queda en la posición fijada aunque se apoye en él.

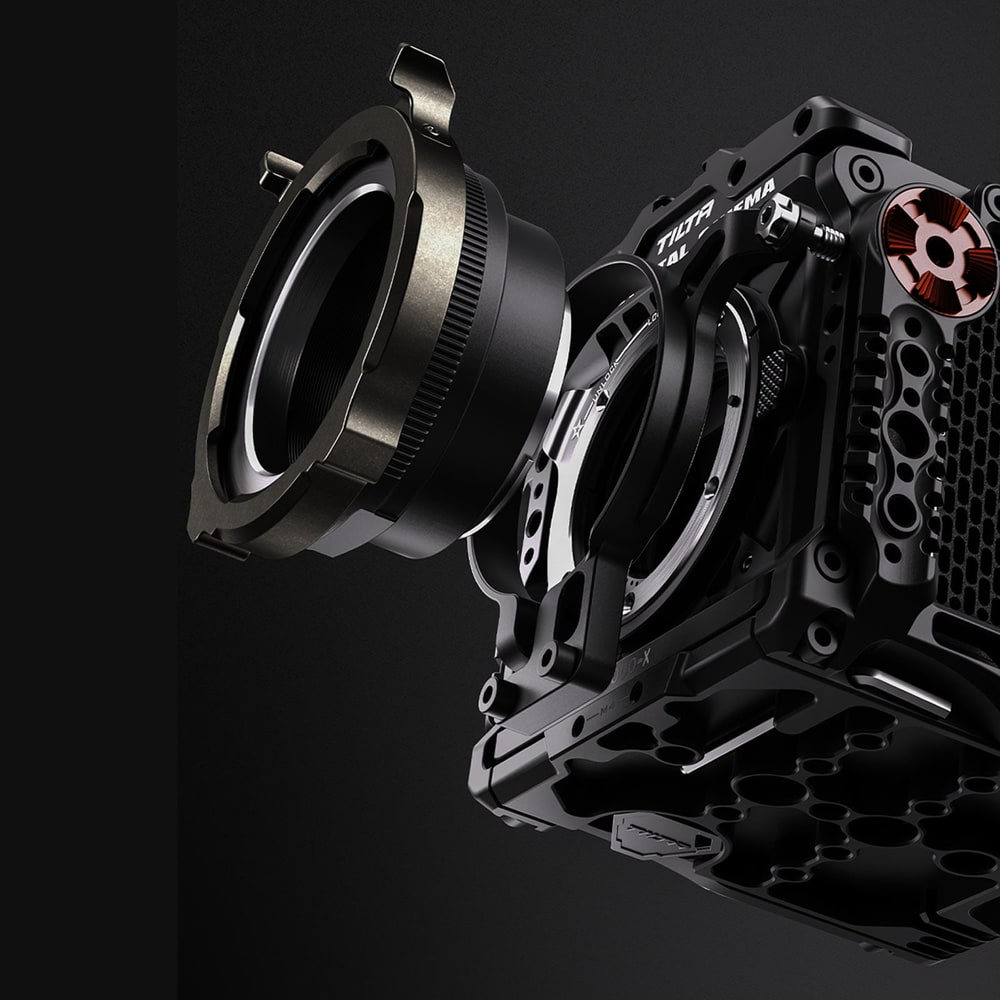

Soporte del adaptador de montura con abrazadera

El soporte del adaptador de montura no sujeta el adaptador con un solo tornillo, sino con una abrazadera de varios puntos de contacto. Un adaptador — por ejemplo Canon RF a PL — no puede girarse ni doblarse, y en él cuelga sin problema un objetivo de cine largo sin preocuparse por la montura de la cámara.

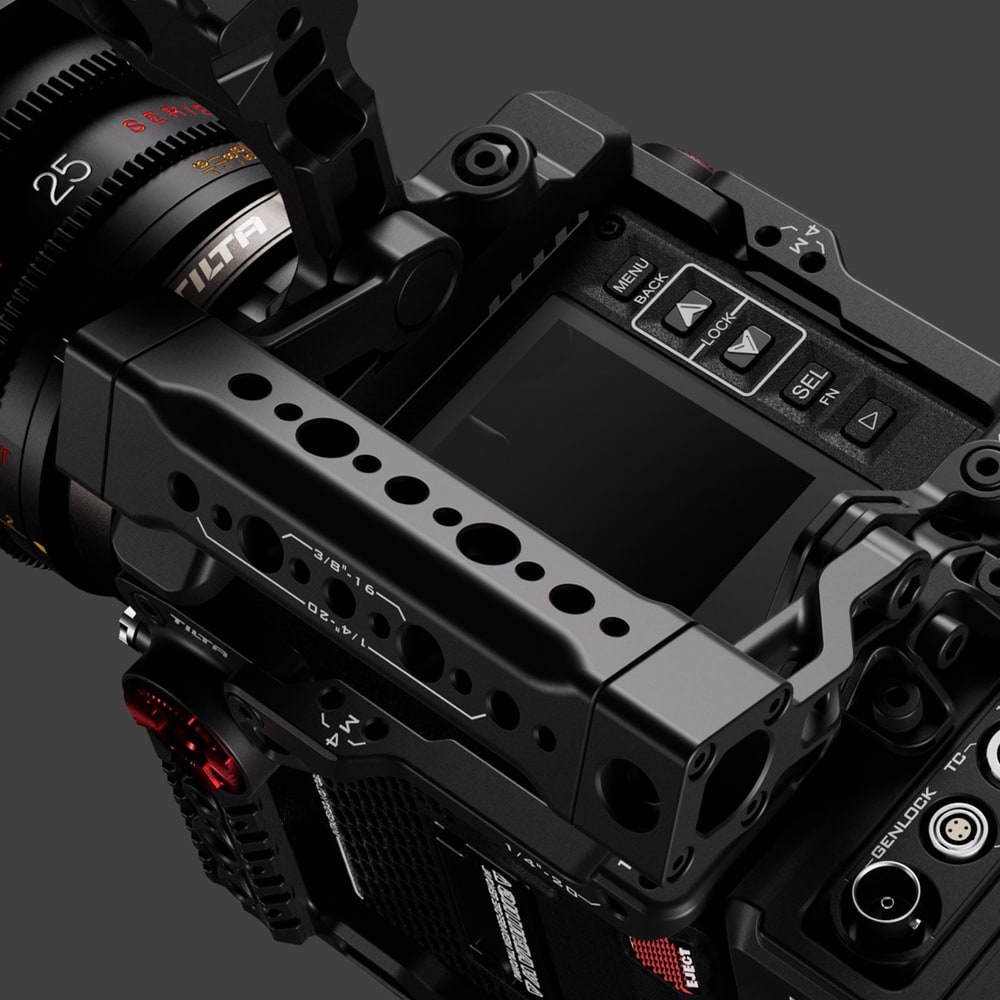

Asa superior plegable

El asa superior está diseñada expresamente para la KOMODO-X. Al girarla se aparta, así que llega a la pantalla superior de la cámara sin desmontarla. Ella misma lleva otra cold shoe, un soporte de varilla de 15 mm y roscas de 1/4″-20 y 3/8″-16 con orificios, de modo que se convierte en el segundo piso del montaje.

Monitor externo sobre el asa

Sobre el asa superior se puede colocar un monitor externo; el fabricante indica compatibilidad con el monitor RED DSMC3 RED TOUCH 7,0″. El asa sigue siendo plegable con el monitor puesto, así que el montaje se sigue llevando por el asa y la pantalla superior de la cámara queda accesible.

Empuñadura lateral de madera de nogal

La empuñadura lateral izquierda está torneada en nogal negro y sigue cómoda en la mano tras un rodaje largo. Se monta mediante una pieza intermedia sobre el raíl NATO y gira a cualquier ángulo, así que ajusta la posición según lleve la cámara al ojo, a la cintura o por encima de la cabeza.

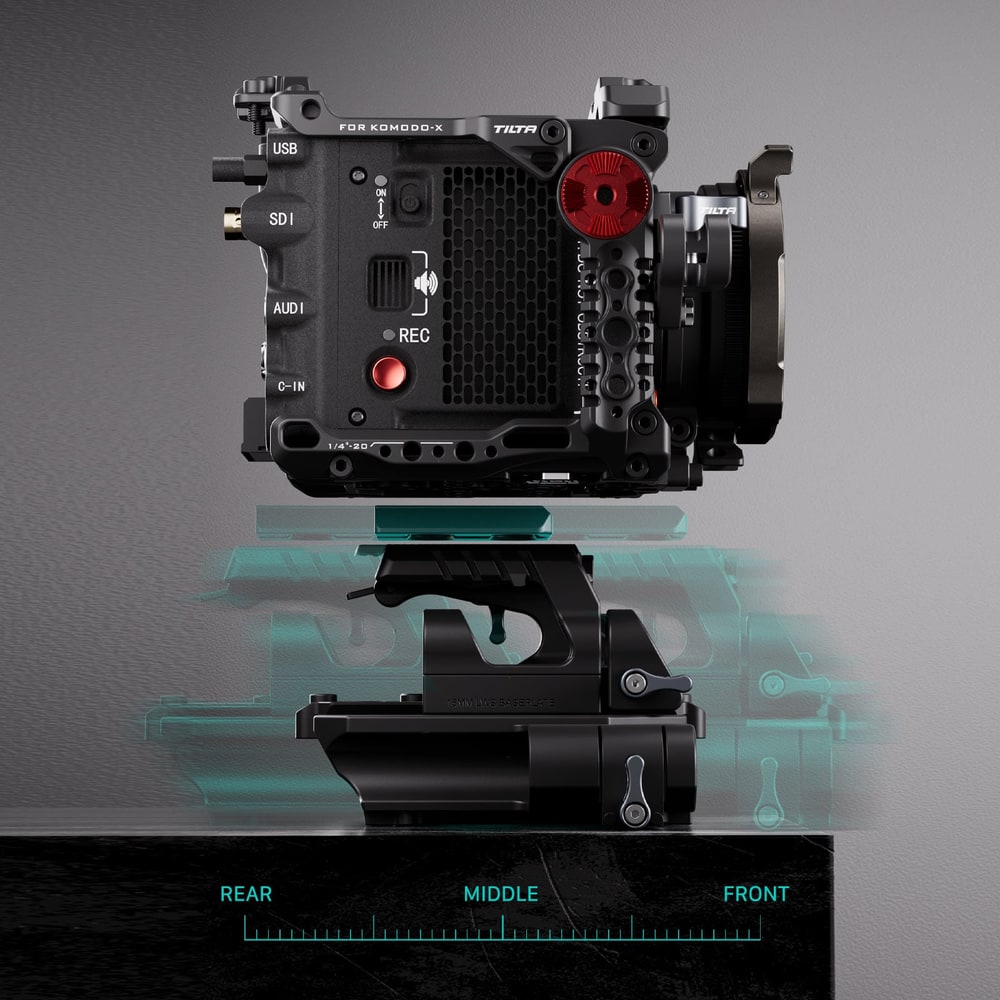

Placa de liberación rápida en tres posiciones

La placa de liberación rápida del fondo de la jaula se desplaza adelante, al centro o atrás — en la imagen esas tres posiciones aparecen como FRONT, MIDDLE y REAR. Así iguala el equilibrio según si delante hay un objetivo largo o detrás una batería; en el gimbal la diferencia se nota al instante.

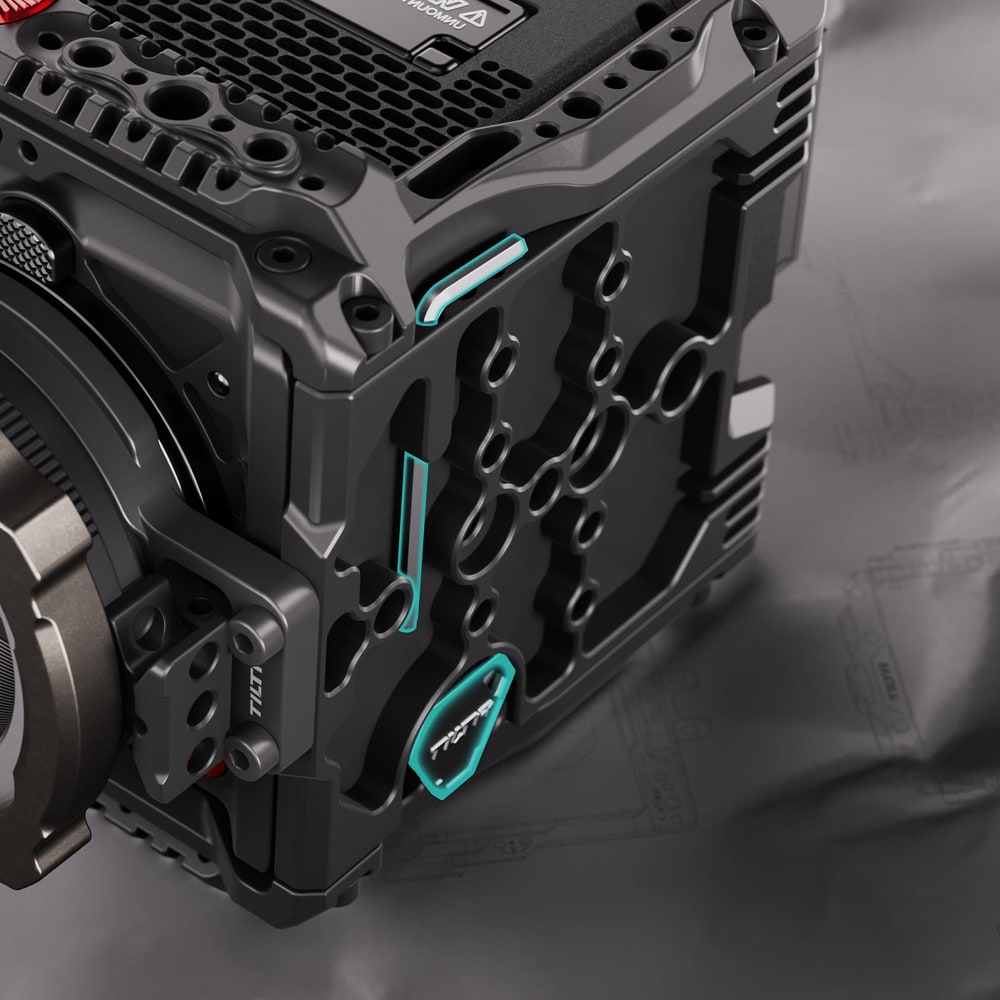

Se monta y se desmonta en rodaje

La jaula se monta y se desmonta con herramienta corriente — una llave Allen y un destornillador plano, no hace falta nada más. Pasar del montaje completo al cuerpo desnudo se resuelve en rodaje, entre dos planos.

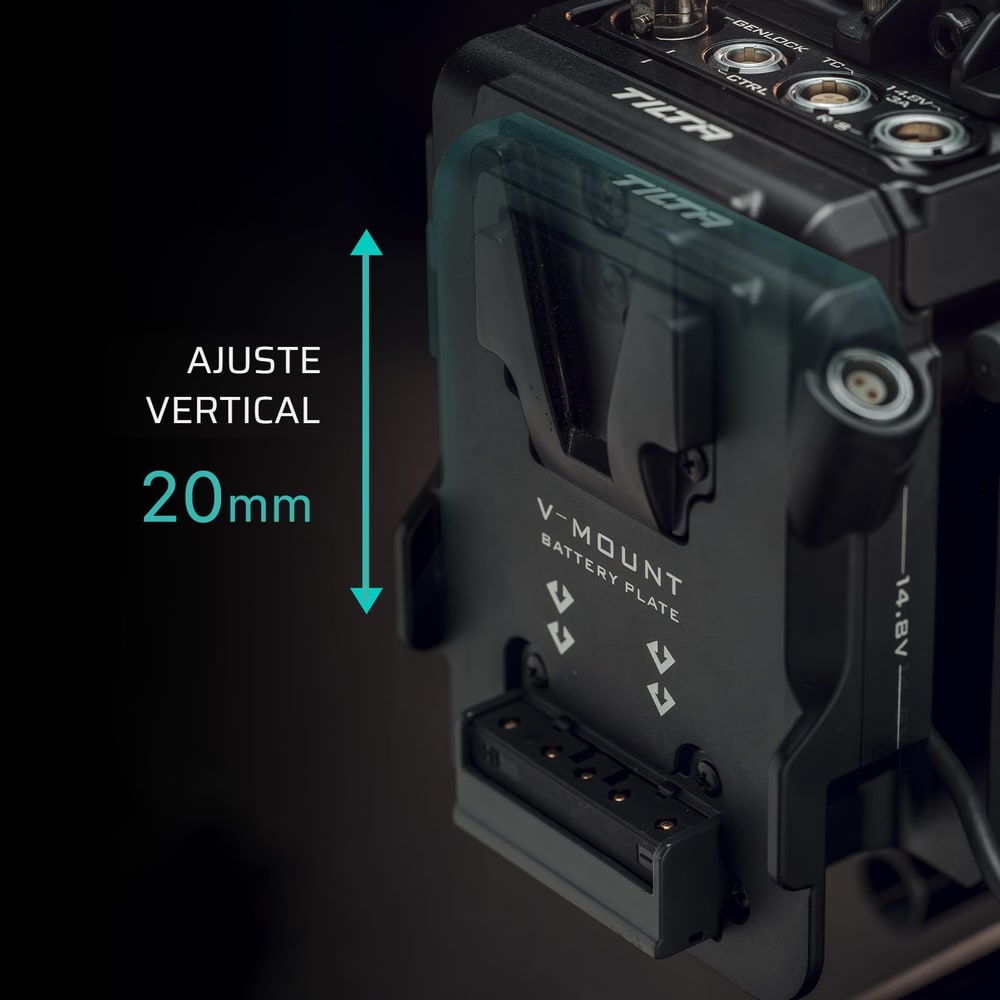

Placa de batería V-mount con 20 mm de ajuste

La placa de batería convierte el micro V-mount de la espalda de la KOMODO-X en un V-mount completo, así que a la cámara se le cuelga una batería grande y no hay que cambiarla cada hora. El ajuste en altura de 20 mm permite desplazar la placa para que la batería no estorbe ni a los cables ni al módulo I/O.

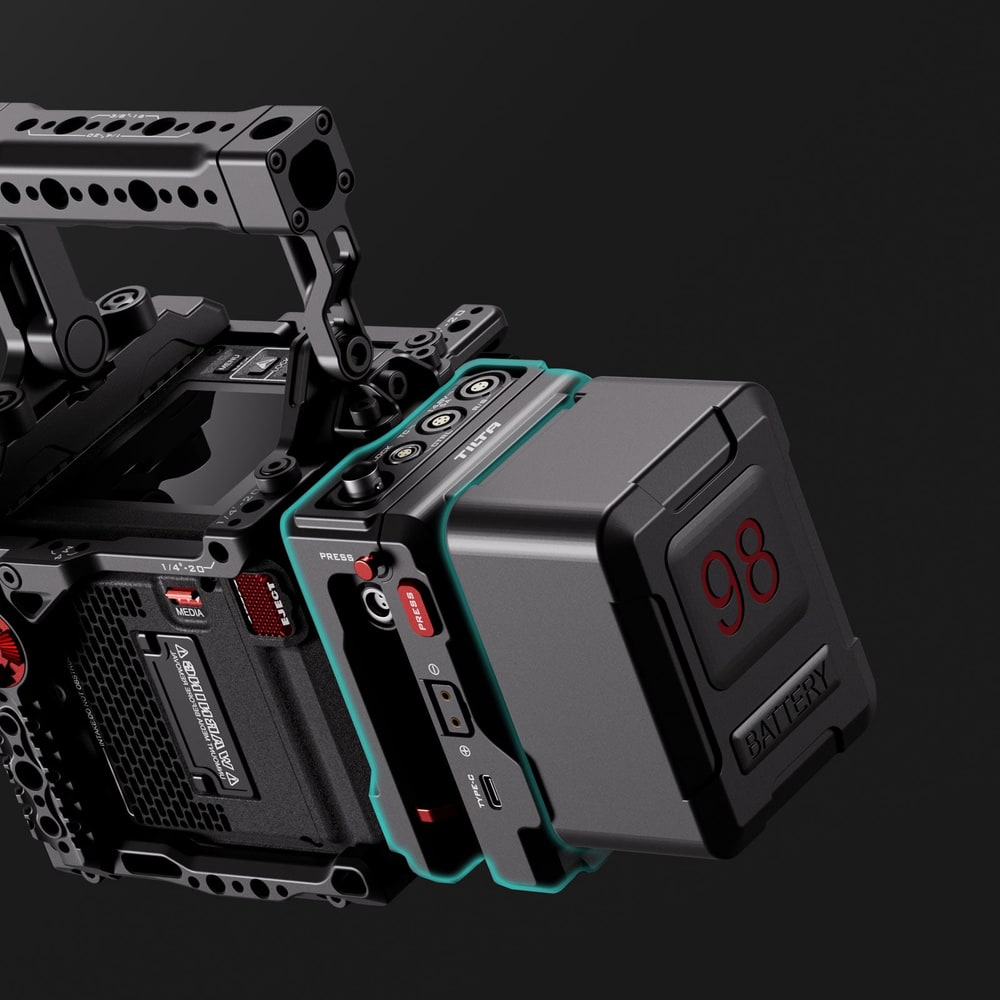

Alimentación desde una batería grande

A la placa van baterías V-mount corrientes, es decir capacidad para rodar todo el día. La placa y el módulo I/O ofrecen en conjunto una entrada/salida LEMO 2 pines de 14,8 V, otros dos puertos LEMO 2 pines de 14,8 V, P-Tap de 14,8 V, USB-C y pines de contacto de 14,8 V de los que se alimenta el propio módulo.

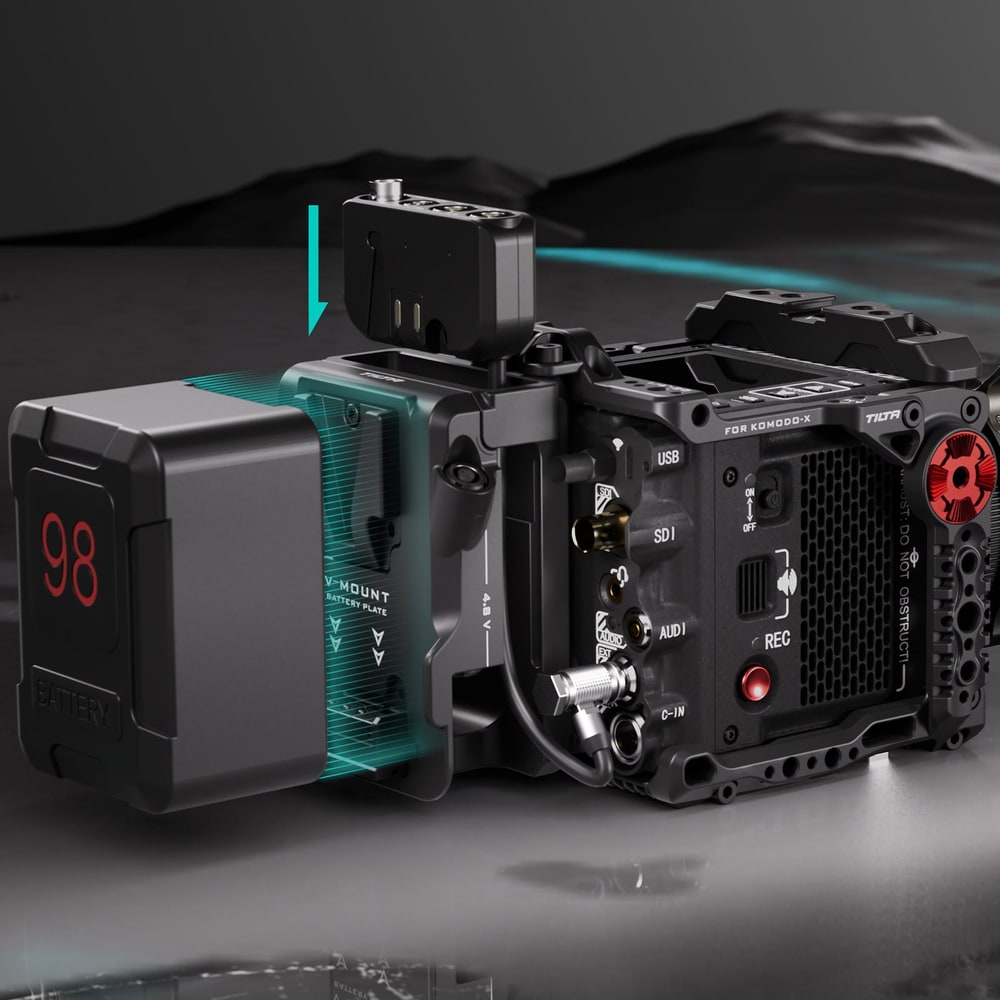

El módulo I/O encaja en los contactos

El módulo I/O se alinea con los pines de contacto de la placa de batería y se desliza en su alojamiento; de ahí toma la alimentación, y si lo monta en otro sitio, de la entrada de 2 pines. Añade al montaje puertos de run/stop, timecode, genlock, RED CTRL y Fischer R/S de 3 pines, y trae un cable EXT integrado.

Conviene saber

El fabricante indica el kit para el cuerpo de la RED KOMODO-X. La placa de batería y el módulo I/O son piezas de la serie para RED V-RAPTOR (ESR-T08-BP-V y ESR-T08-IOM); el fabricante las incluye en este kit.

El módulo I/O también puede montarse fuera de la placa de batería y alimentarse desde la entrada de 2 pines.

La placa base LWS de 15 mm lleva abajo un dovetail del estándar Tilta. La placa opcional de 19 mm la convierte a varillas de 19 mm y dovetail del estándar ARRI.
