Tilta Nucleus-M II 7-Pin to USB-C Power Cable (36cm)

El Tilta TCB-7P-USBC-36 es un cable de alimentación desde el puerto de 7 pines del motor Nucleus-M II a un conector macho USB-C. Deja pasar la tensión del motor Nucleus-M II y con ella alimenta el motor Nucleus Nano II: dos motores en un rig con una sola batería. El mismo cable une el motor Nucleus-M II con el puerto Motor del adaptador Nucleus Auto Focus. Longitud 36 cm. Lleva la tensión del motor, así que no debe conectarse a una cámara, un monitor ni otro dispositivo USB-C.

El Tilta TCB-7P-USBC-36 encadena la alimentación: el motor Nucleus-M II se alimenta por P-Tap o por un cable de 7 pines y tiene libre el segundo puerto de 7 pines; este cable saca de ahí la tensión a USB-C, donde la toma el motor Nucleus Nano II. En el rig sobran así una batería y un cable a la placa.

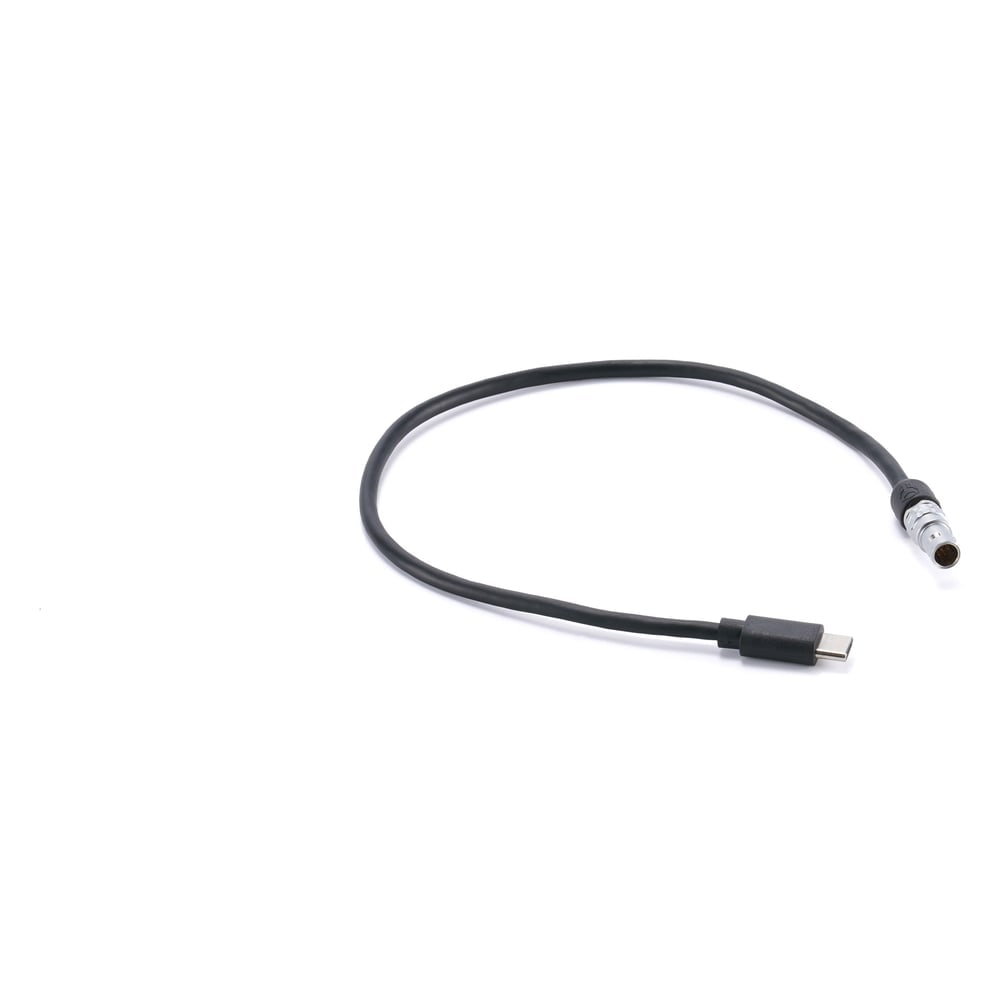

7 pines desde el motor Nucleus-M II, USB-C al motor Nano II

El conector macho de 7 pines (0B) va al puerto libre del motor Nucleus-M II; el conector macho USB-C del otro extremo, al puerto de alimentación USB-C del motor Nucleus Nano II. El motor Nano II funciona así con la misma batería que el motor Nucleus-M II y no necesita fuente propia ni cable a la placa de batería. El cable es recto, fino, de 36 cm: suficiente para dos motores uno junto al otro en las varillas de 15 mm delante de la cámara, sin bucles alrededor del objetivo.

Lleva la tensión del motor: solo para el motor Nano II y el adaptador Auto Focus

El cable no convierte la tensión: por el USB-C sale lo mismo que recibe el motor Nucleus-M II, es decir, hasta 24 V según la fuente. Un dispositivo USB-C normal (cámara, monitor, teléfono) se destruiría, por eso el cable solo se conecta al motor Nucleus Nano II. El segundo uso previsto es el adaptador Nucleus Auto Focus (E a PL): el cable forma parte de su Adapter Kit y une el puerto Motor del adaptador con el puerto de 7 pines del motor Nucleus-M II. El control de la cámara por USB-C lo hace otro cable, el TCB-7P-USBC-50. En la imagen, el cable junto al motor en una Sony FX6 enjaulada.

Cables Tilta

La serie de cables Tilta TCB conecta cámara, batería y accesorios en el rig: alimentación desde la placa V-Mount o Gold Mount por P-Tap, Lemo de 2 pines, Fischer de 3 pines o conector DC coaxial, USB-C PD para monitores y empuñaduras, cables de control de 7 pines para el sistema Nucleus y HDMI o BNC para la imagen. Las longitudes se eligen según el rig: cortas para la jaula, más largas hacia brazos y baterías; este cable es uno de ellos.
