Tilta Power Supply Module for DJI Video Transmitter - V Mount

El módulo de alimentación Tilta sujeta el transmisor o receptor de vídeo DJI Transmission directamente en la cámara y a la vez lo alimenta. La placa delantera se acopla a la placa de batería de la cámara y en la trasera encaja una batería Gold Mount o V-Mount, que alimenta tanto el transmisor como el cuerpo de la cámara o el monitor. Así desaparecen los cables entre las piezas del rig. Esta es la versión V-Mount.

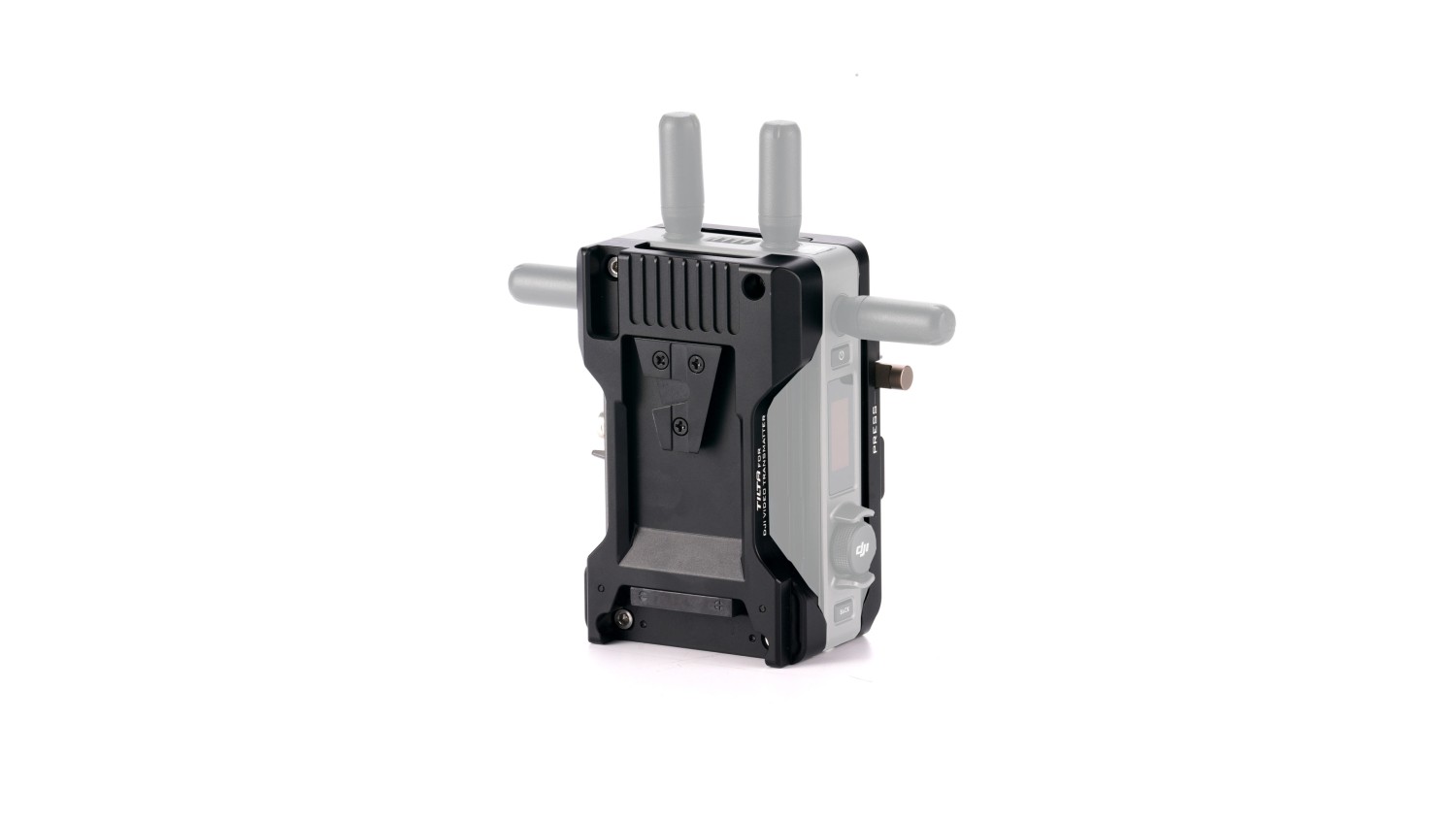

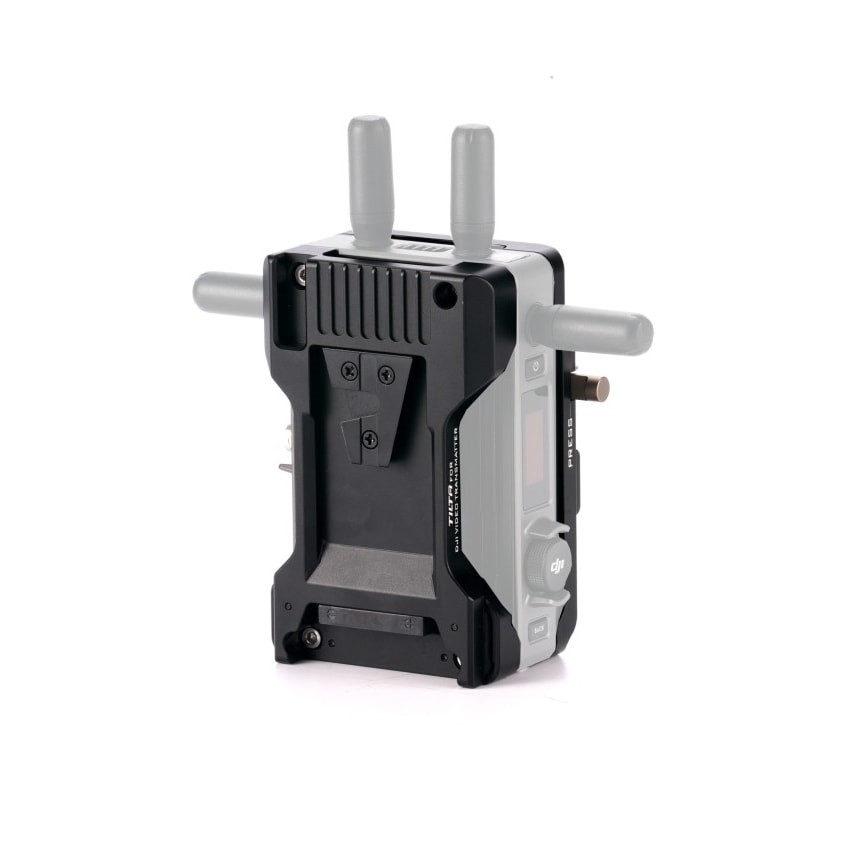

Esta es la versión V-Mount: tanto el anclaje de batería como el lado de la cámara son V-Mount.

Transmisor y batería en una sola placa

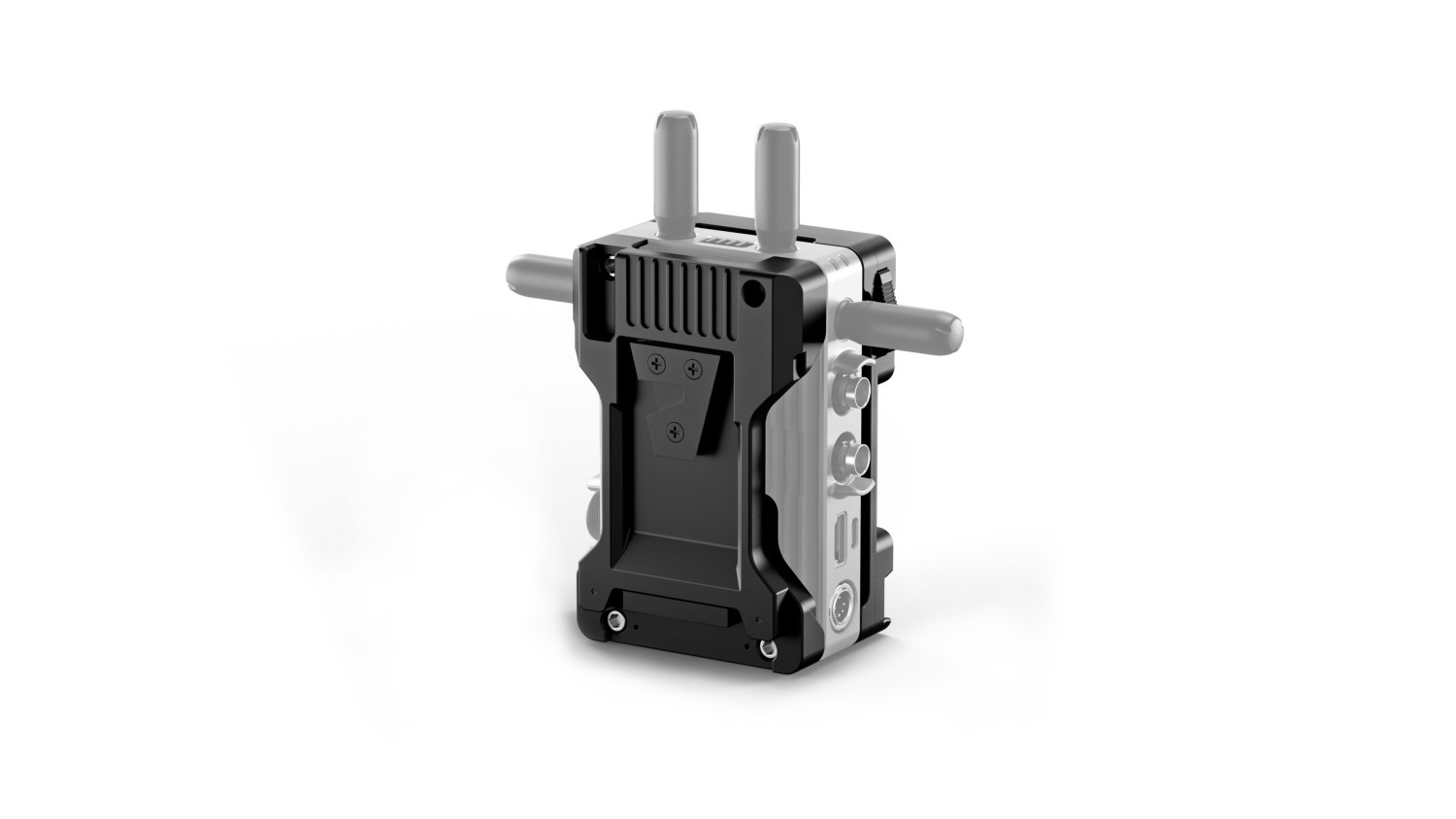

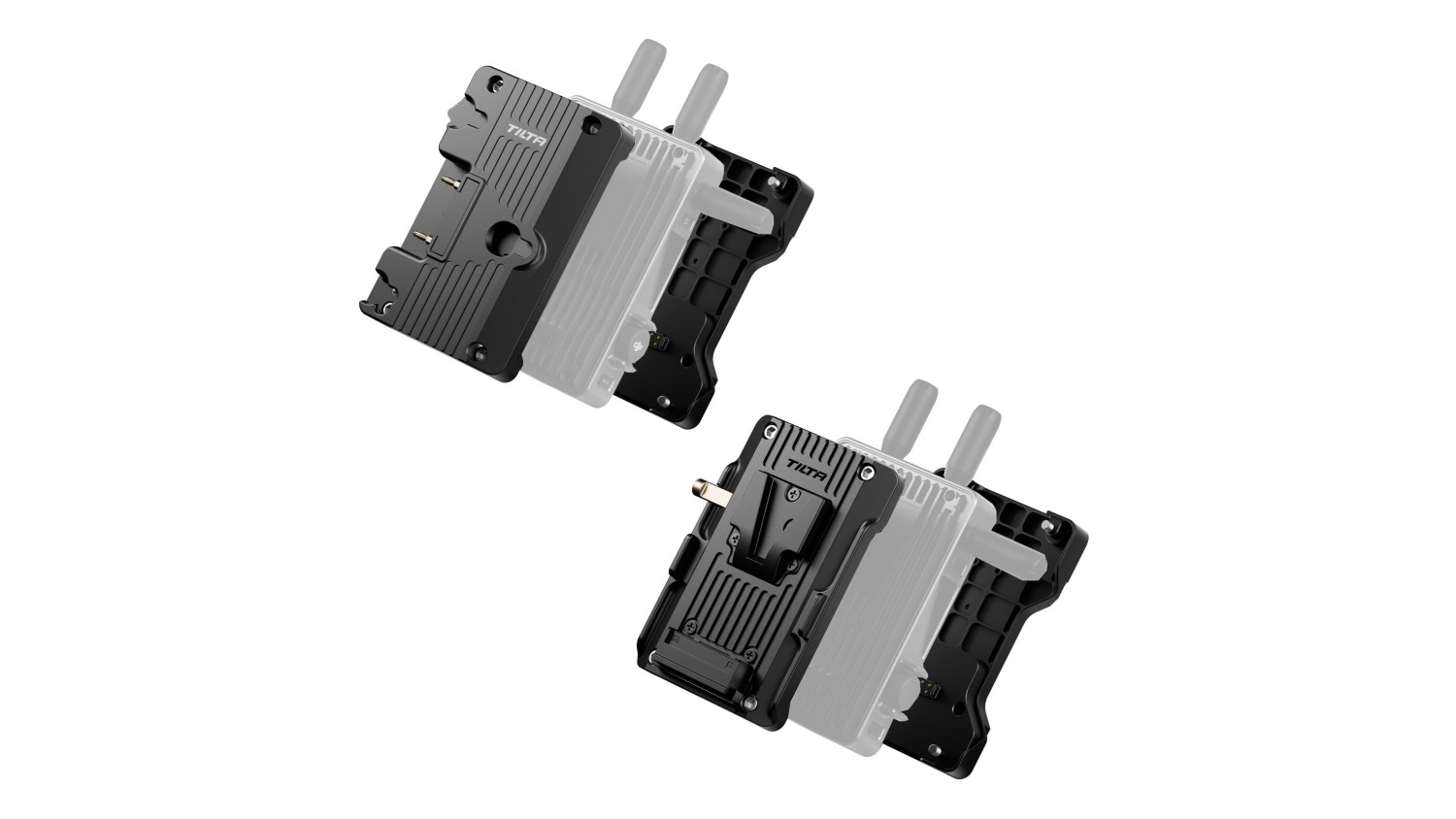

El módulo se compone de una placa delantera y otra trasera que se atornillan a los laterales del transmisor de vídeo DJI. La cara delantera se acopla después a la placa de batería de la cámara y la trasera recibe la batería. El transmisor deja así de colgar de un brazo o de un cable: se queda donde suele ir la batería.

Alimentación pasante y sin cables

La batería de la placa trasera alimenta el transmisor y la corriente pasa a través del módulo hasta el cuerpo de la cámara o un monitor inalámbrico. Entre transmisor y cámara no queda, por tanto, ningún cable de alimentación que pueda soltarse o enredarse con el resto del cableado.

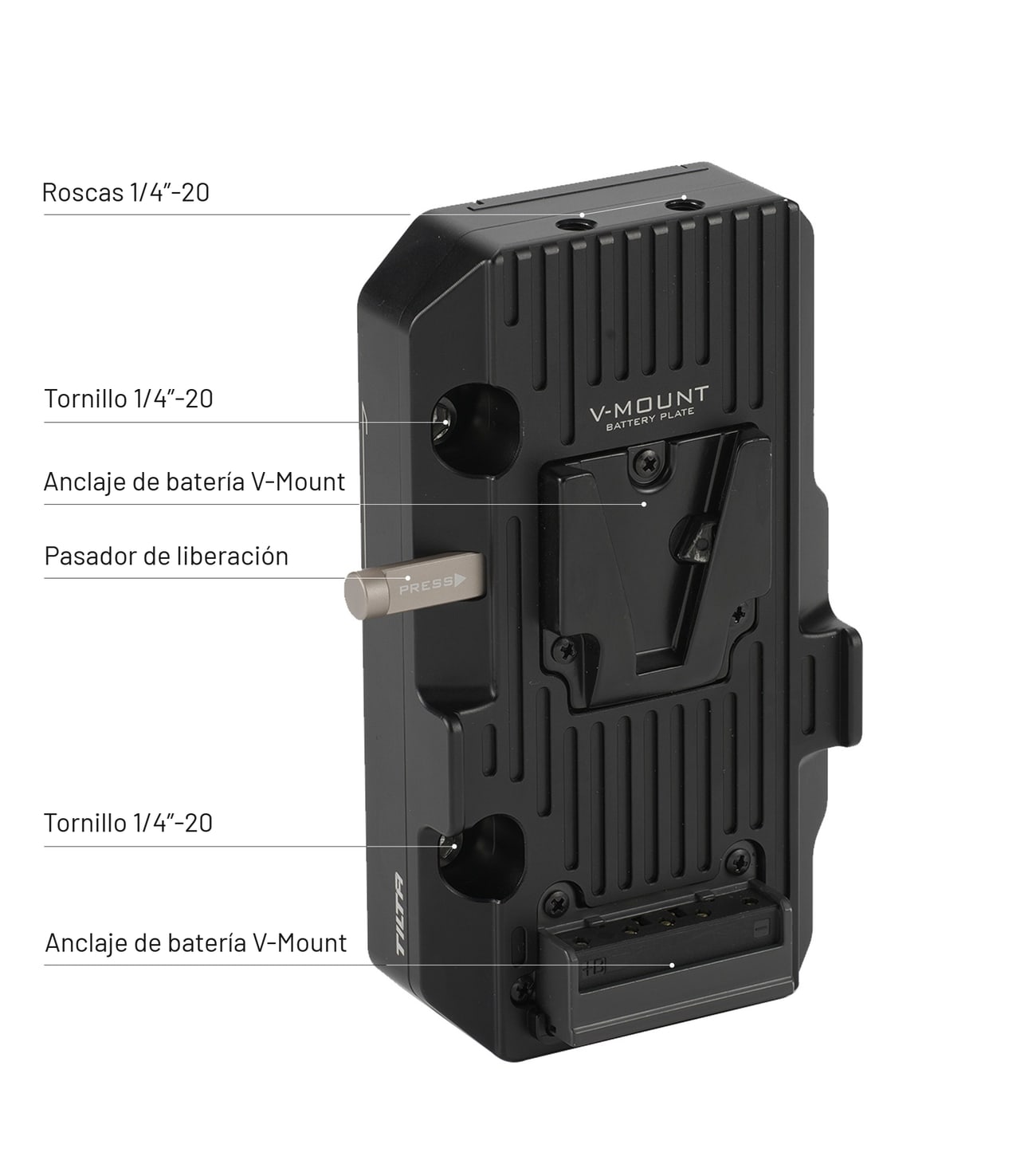

Qué se monta y dónde

Ambas placas llevan roscas y tornillos 1/4”-20 para más accesorios, un pasador de liberación de la batería y los contactos del anclaje de batería. El módulo admite así un brazo articulado, un soporte de monitor o una unidad de refrigeración.

Baterías que encajan con el módulo

El fabricante muestra el módulo con las baterías YC-BP0990SM, YC135 y RL-130S. La capacidad de la batería decide cuánto aguanta el conjunto: con una batería V-Mount grande mantiene el transmisor y la cámara toda una jornada de rodaje.

Las placas solo entran en una posición

Las placas solo se pueden montar sobre el transmisor en una posición: los puertos SDI quedan del lado del operador y la pantalla LCD con la rueda de control del lado del ayudante. Cuéntelo al planificar el rig, no se puede invertir.

Conviene saber

El módulo no es una batería ni un cargador: la batería Gold Mount o V-Mount se adquiere aparte.

Tilta no indica ninguna limitación para baterías de 26 V en este módulo; antes de montar una batería de alta tensión, compruebe qué tensión admiten su cámara y su transmisor.
