Tilta Universal Battery Plate - V Mount

La Tilta Universal Battery Plate V-Mount es una placa de batería universal que alimenta la cámara y todos los accesorios desde una sola batería V-Mount: cinco salidas P-Tap de 14,8 V, LEMO de dos pines y Fischer de tres pines de 14,8 V, además de un distribuidor SDI con una entrada y dos salidas. Un soporte articulado la coloca en varillas de 15 mm en cualquier posición. La cámara se conecta con un cable P-Tap para el modelo concreto (no incluido).

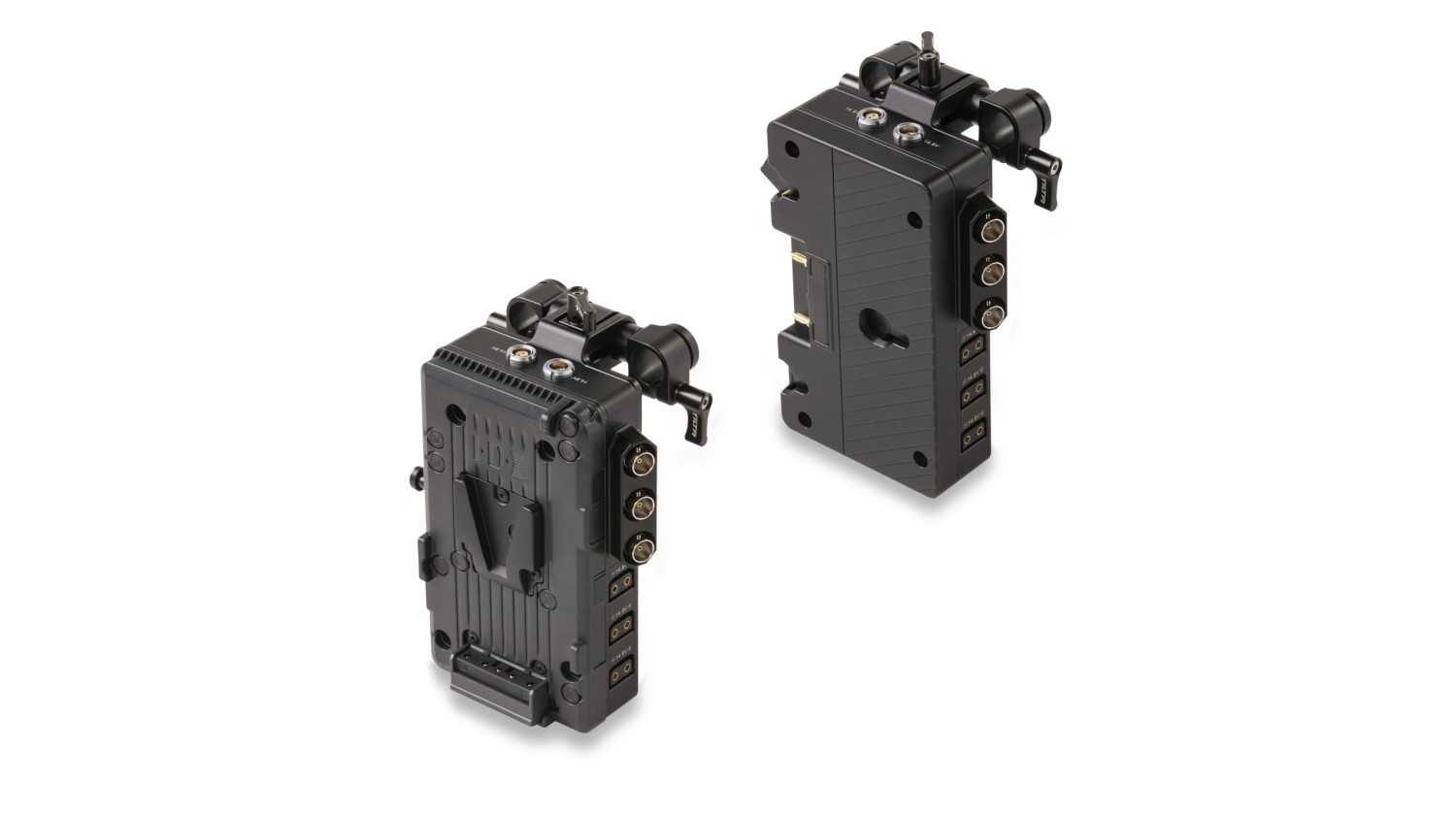

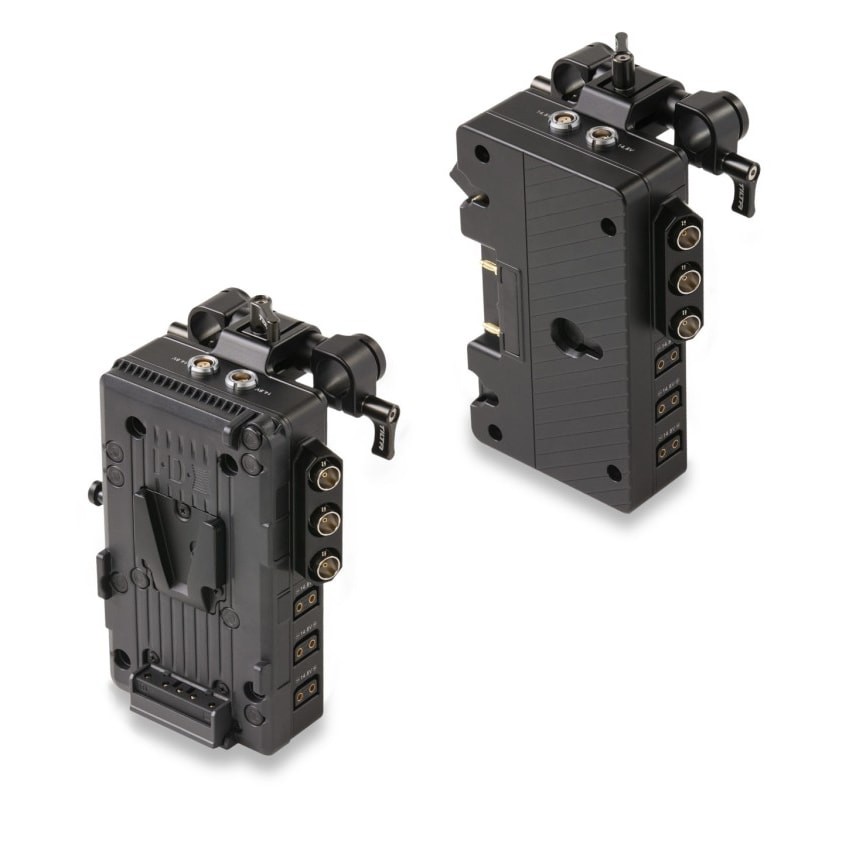

La Tilta Universal Battery Plate V-Mount es una placa de batería para la cámara que no tiene V-Mount propio, o lo tiene pero necesita más salidas. Va en varillas de 15 mm, lleva una batería V-Mount y reparte su corriente a la cámara, el monitor, el transmisor de vídeo y demás accesorios. La misma placa existe también en versión Gold Mount.

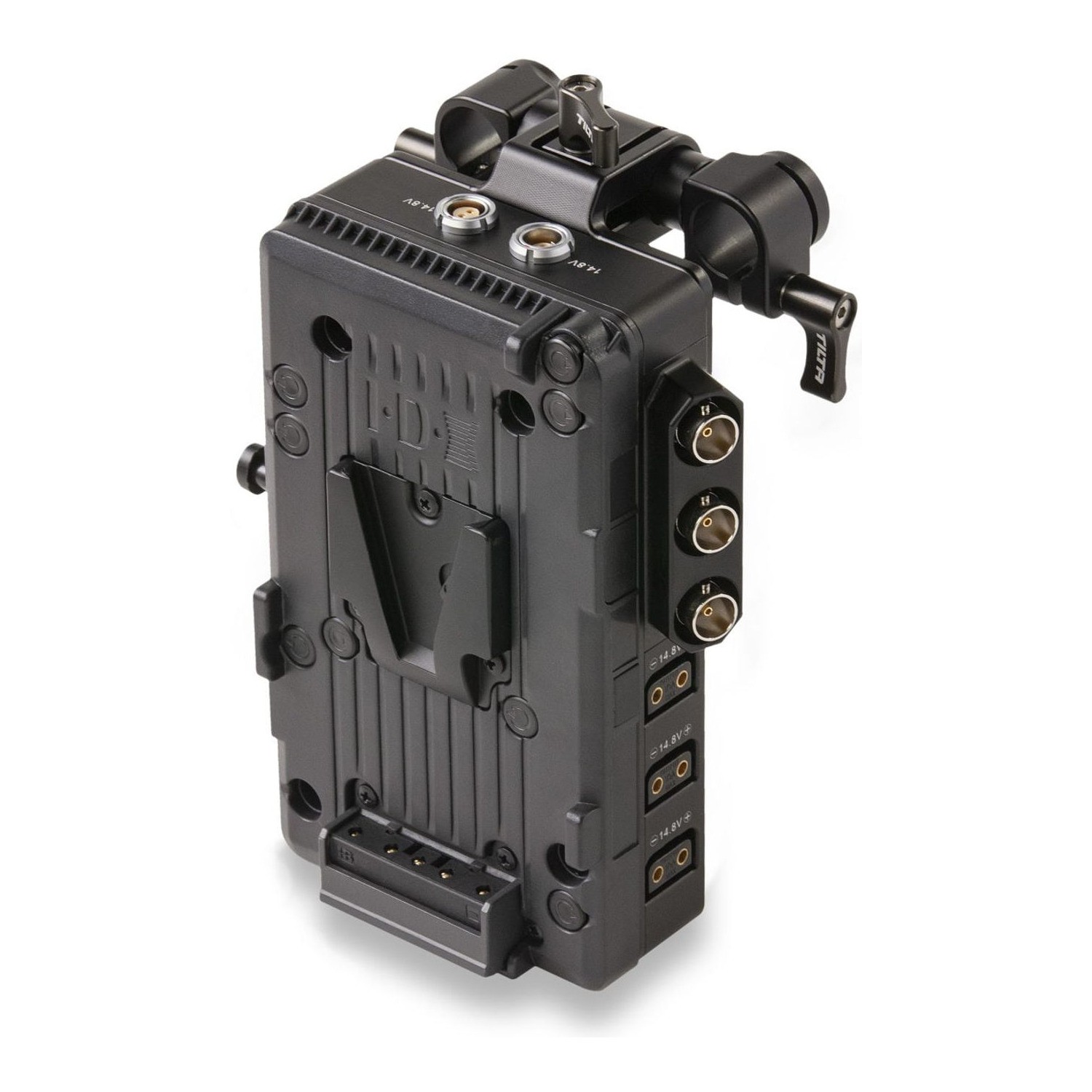

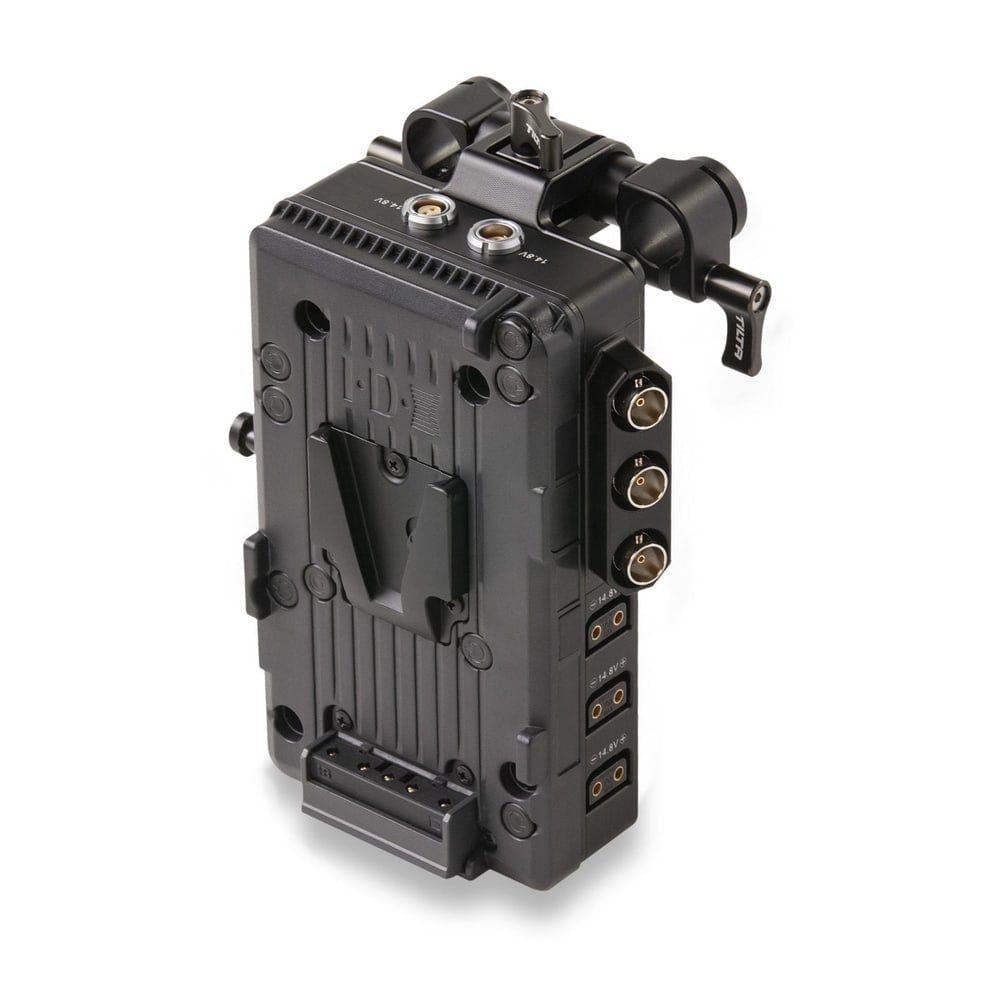

Cinco salidas P-Tap para cámara y accesorios

En los laterales y en el borde inferior de la placa hay en total cinco salidas P-Tap de 14,8 V. Una alimenta la cámara: Tilta ofrece para ello cables P-Tap para modelos concretos (Canon C200/C300 Mk II, ARRI Alexa Mini, conectores DC 5,5/2,1 y 5,5/2,5 mm y otros), que se compran aparte. Las demás salidas alimentan el monitor, el transmisor de vídeo o los motores de foco. Antes de conectar la cámara compruebe su tensión de entrada; una sobretensión puede dañarla.

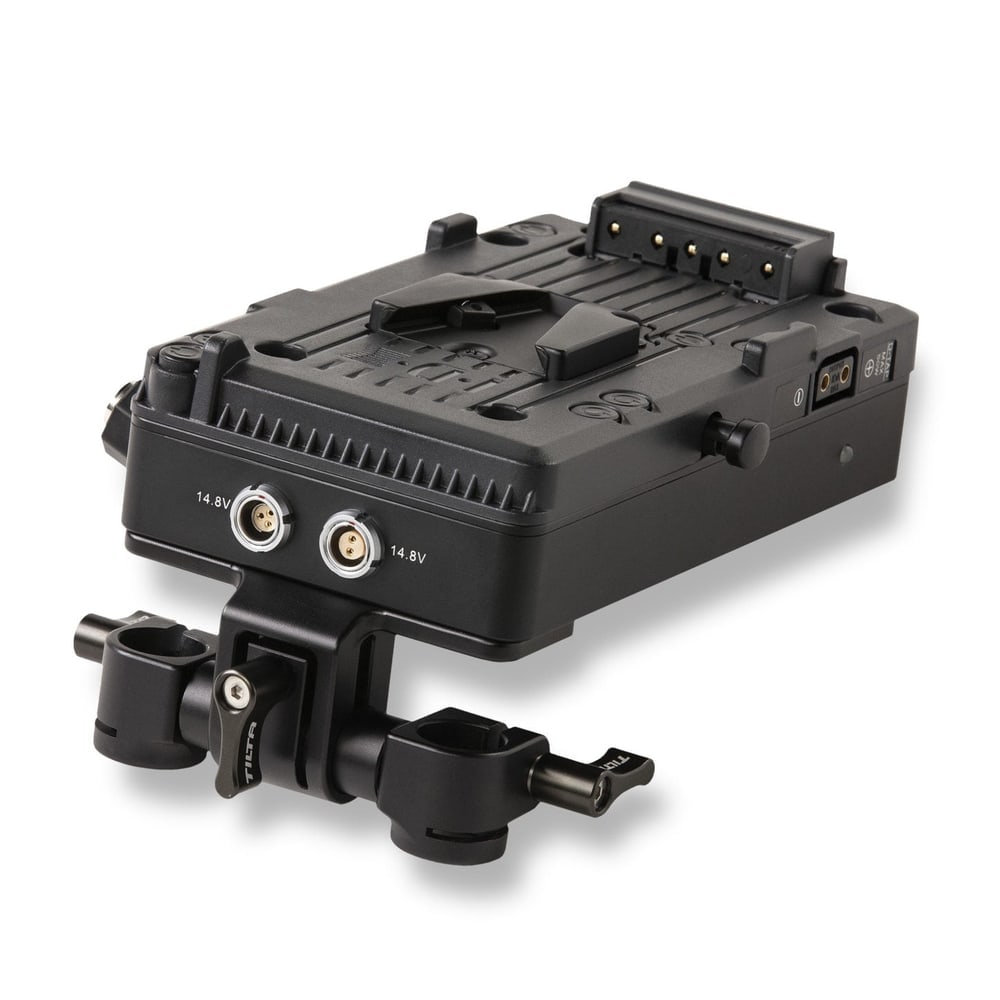

LEMO, Fischer y distribuidor SDI

En el frontal de la placa hay dos salidas más de 14,8 V — LEMO de dos pines y Fischer de tres pines — para accesorios con esos conectores. En el lateral, sobre las salidas P-Tap, hay tres conectores SDI: una entrada y dos salidas, de modo que la placa hace a la vez de distribuidor de la señal SDI de la cámara hacia el monitor y el transmisor sin otro aparato en el conjunto.

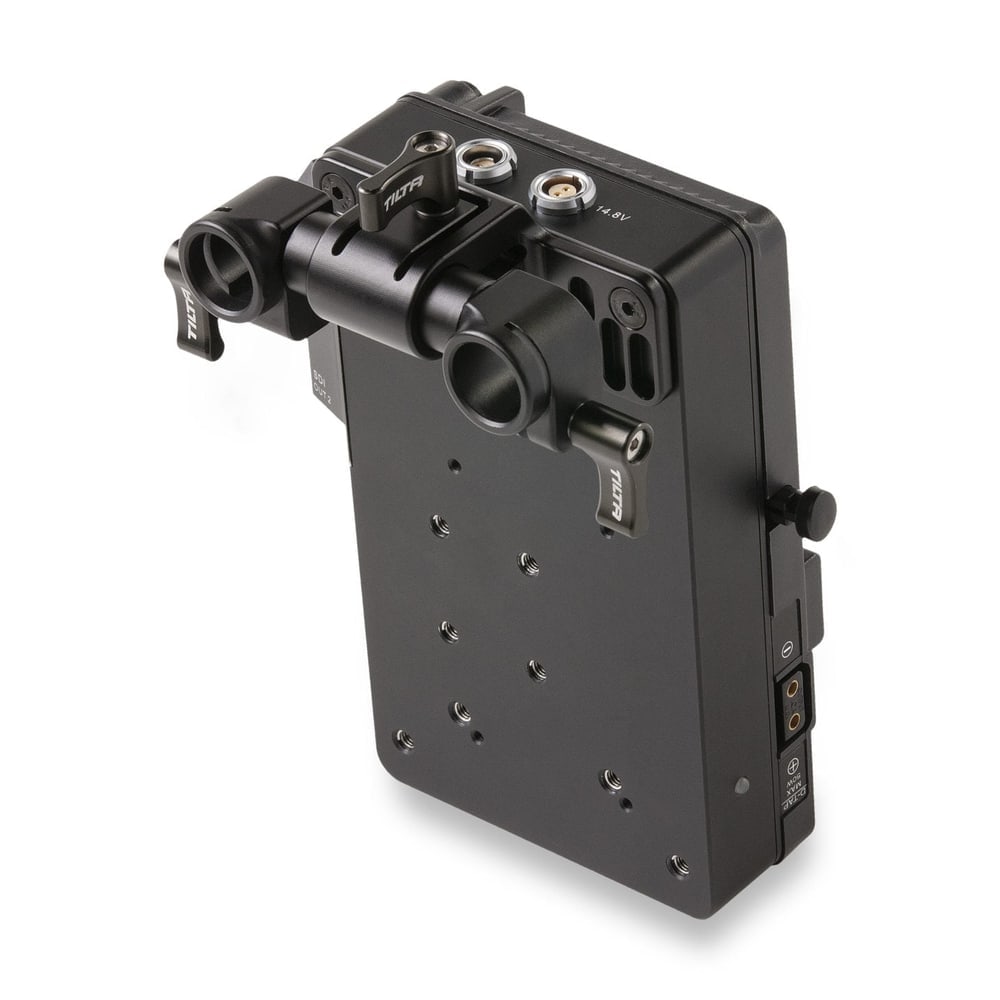

Soporte articulado para varillas de 15 mm

La placa se monta en varillas de 15 mm con un soporte articulado con tornillo basculante que permite inclinarla a cualquier ángulo: en la parte trasera del conjunto queda justo donde equilibra el objetivo. El adaptador para varillas de 15 mm con cuatro tornillos va incluido. El cuerpo es de aleación de aluminio con elementos de acero inoxidable, cobre y ABS; el anclaje V-Mount admite cualquier batería V-Mount.

Alimentación Tilta: V-Mount y Gold Mount

Las placas de batería Tilta tienen una tarea: llevar a la cámara y a los accesorios la corriente de una batería V-Mount o Gold Mount grande, para reducir al mínimo los cambios de batería. Cada placa existe en ambas versiones — V-Mount y Gold Mount (Anton Bauer) — y distribuye la energía por salidas P-Tap, USB-C y LEMO de dos pines, para las que Tilta ofrece cables de alimentación para cámaras, monitores y transmisores de vídeo concretos. Las placas para un cuerpo concreto se montan en el compartimento de batería o en la jaula, las universales en varillas de 15 mm. Esta pieza es una de ellas.
