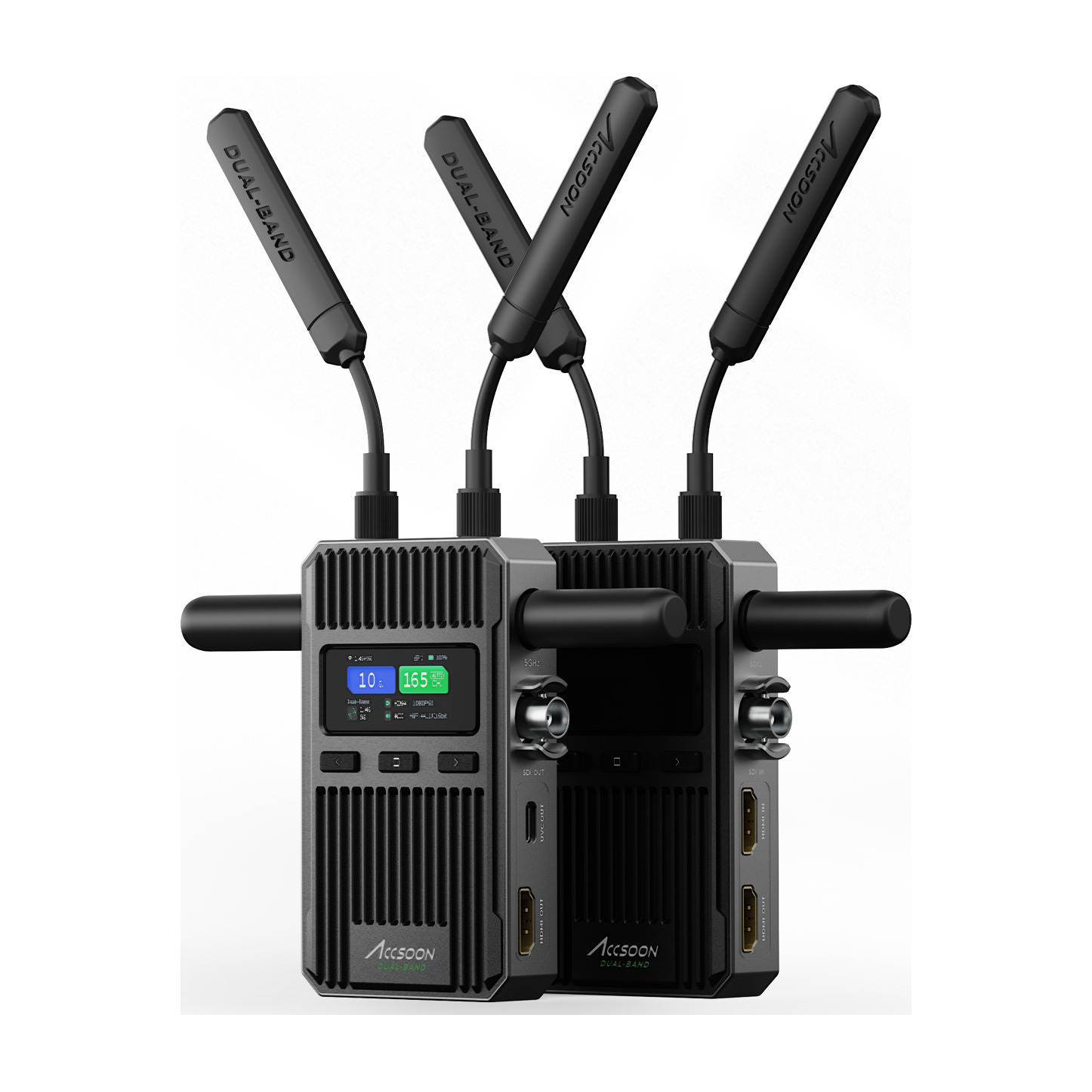

Accsoon CineView 2 SDI set

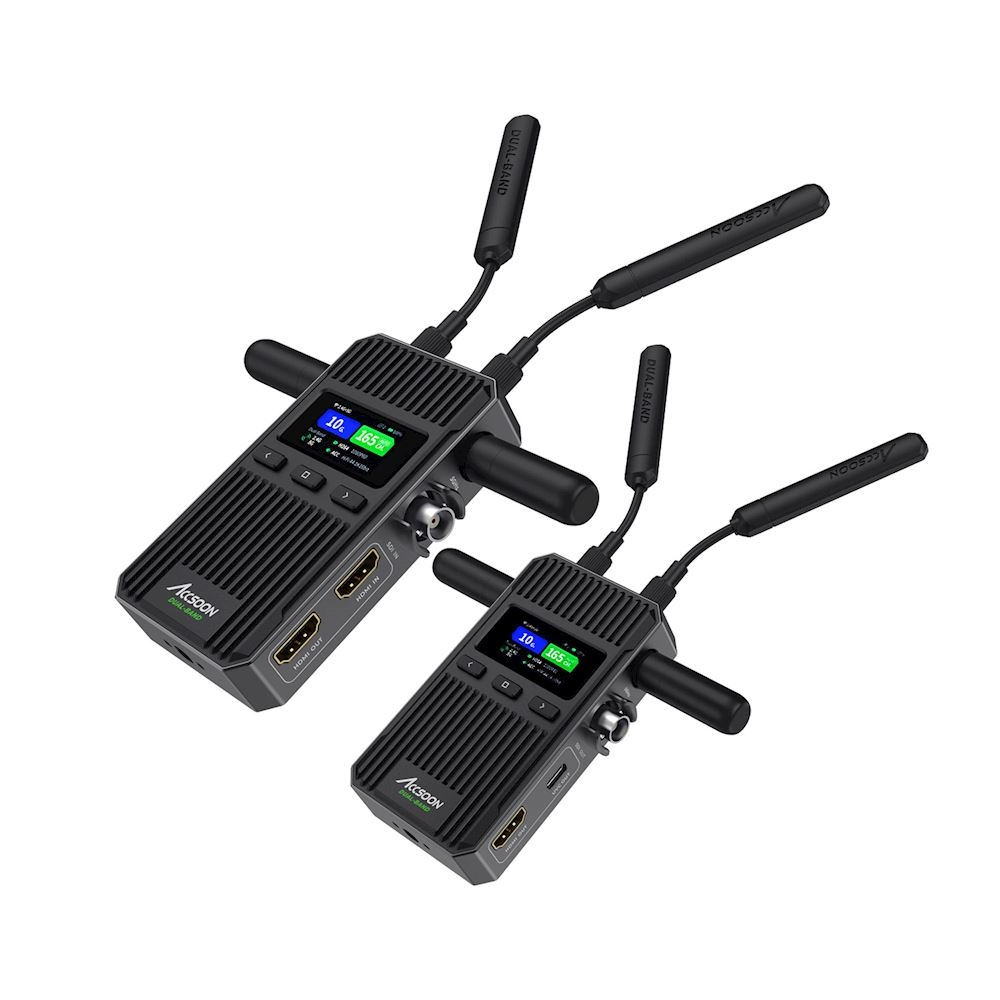

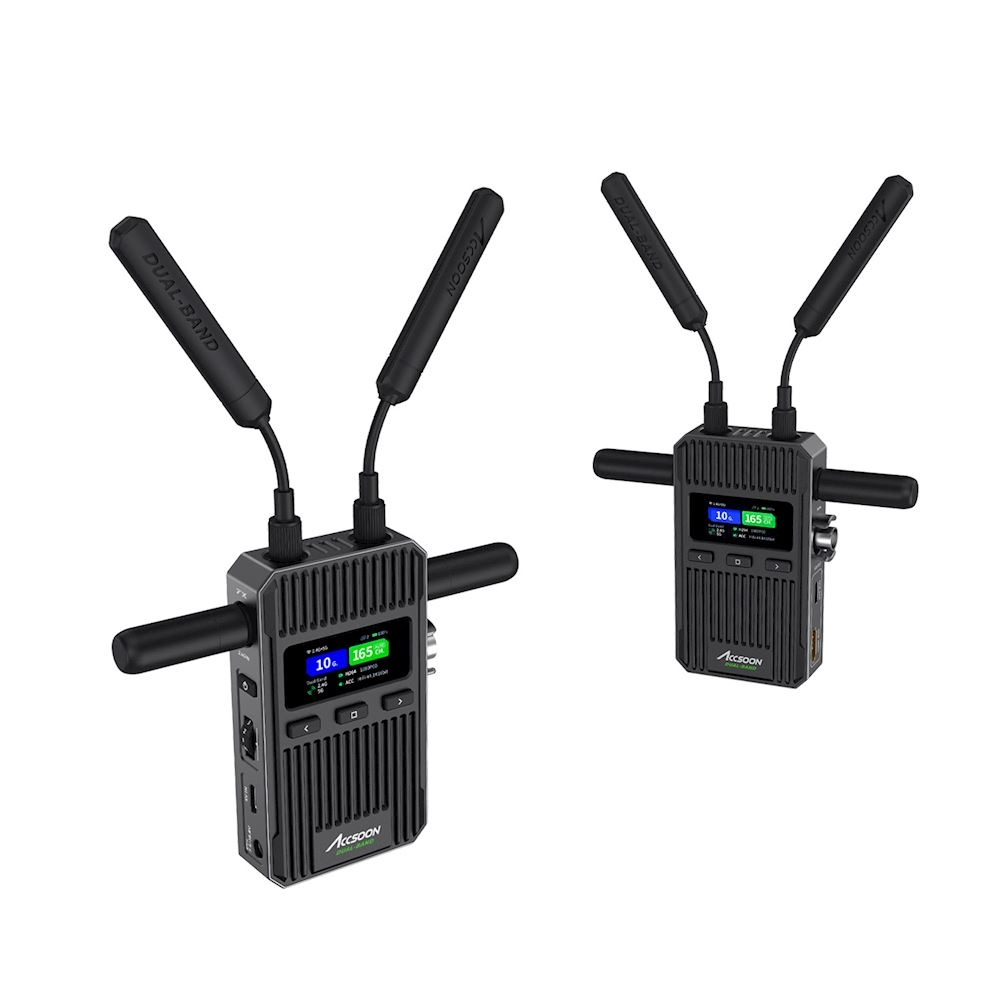

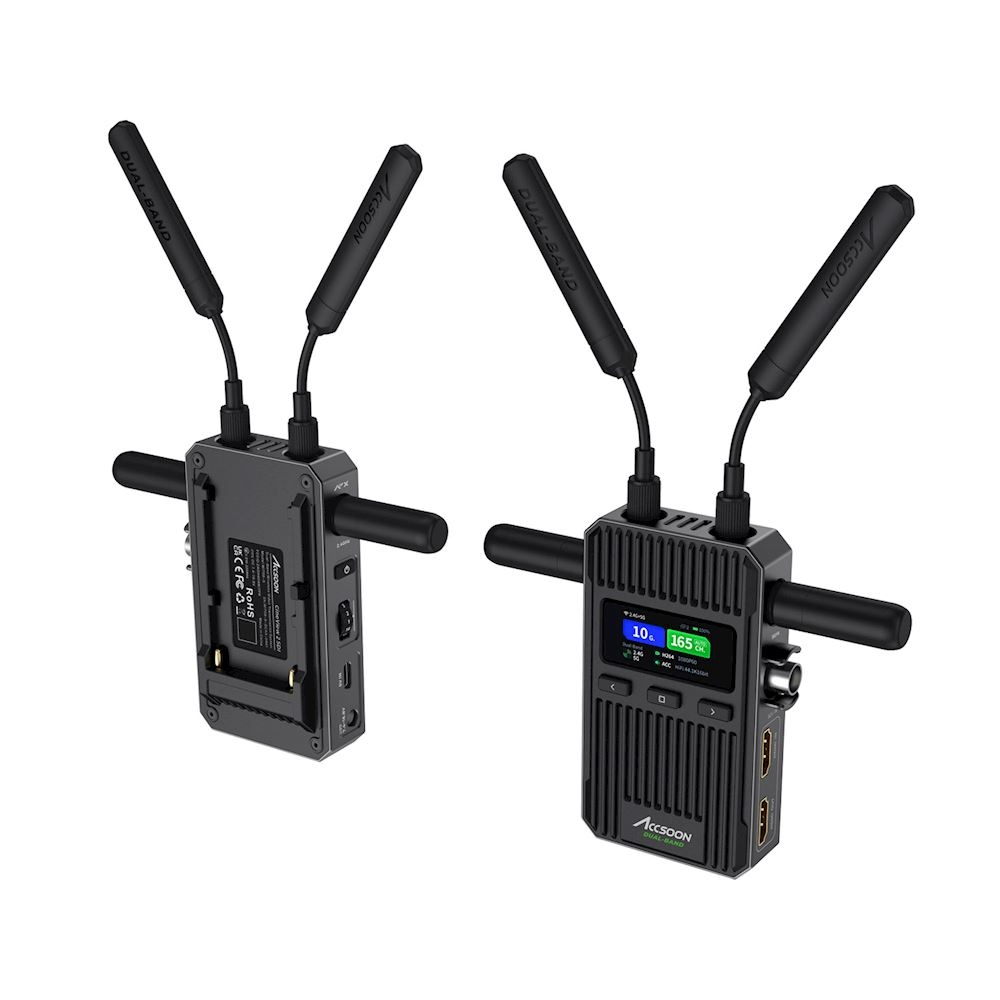

El Accsoon CineView 2 SDI 1TX + 1RX es un kit de monitorización inalámbrico para equipos de rodaje, directores y visualización móvil. La conexión transmite Full HD hasta 60p con el códec H.264 simultáneamente en las bandas de 2,4 y 5 GHz, con una latencia del sistema inferior a 50 ms (sin contar la cámara) y un alcance de hasta 450 m en línea recta, sin obstáculos ni interferencias. El kit incluye un transmisor y un receptor para la visualización remota en Full HD a través de SDI, HDMI o USB-C UVC. Un transmisor (TX) puede dar servicio a un máximo de cuatro dispositivos receptores inalámbricos. Cada unidad cuenta con una carcasa de aluminio sin ventilador, una pantalla LCD en color de 1,47″ y alimentación mediante baterías NP-F, a través de CC de 7,4–16,8 V o USB-C de 5 V / 3 A. El transmisor (TX) recibe señal DCI/UHD HDMI 4K60 con salida en bucle HDMI local; la transmisión inalámbrica sigue siendo Full HD. El RX cuenta con salidas HDMI, SDI y una salida de vídeo UVC independiente mediante USB-C para ordenador. Las baterías, los cables y los equipos de monitorización se adquieren por separado.

ACCSOON CINEVIEW 2 SDI · 1TX + 1RX

Imagen inalámbrica para equipos de rodaje

El kit incluye un transmisor y un receptor para la visualización remota en Full HD a través de SDI, HDMI o USB-C UVC.

Full HD 60p450 m,<50 ms

Previsualización desde la cámara

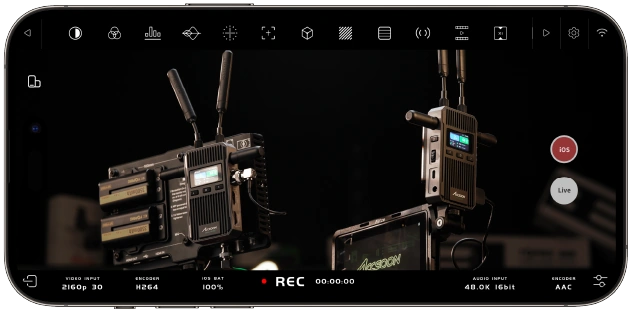

La fotografía de la aplicación del fabricante muestra el transmisor de cámara CineView 2 SDI y la visualización en el móvil. La salida SDI o HDMI de la cámara se conecta al TX. El teléfono recibe la señal directamente en Accsoon SEE, mientras que el receptor RX, compatible con el hardware, alimenta el monitor remoto. La cámara, el dispositivo móvil y los monitores no están incluidos en el paquete.

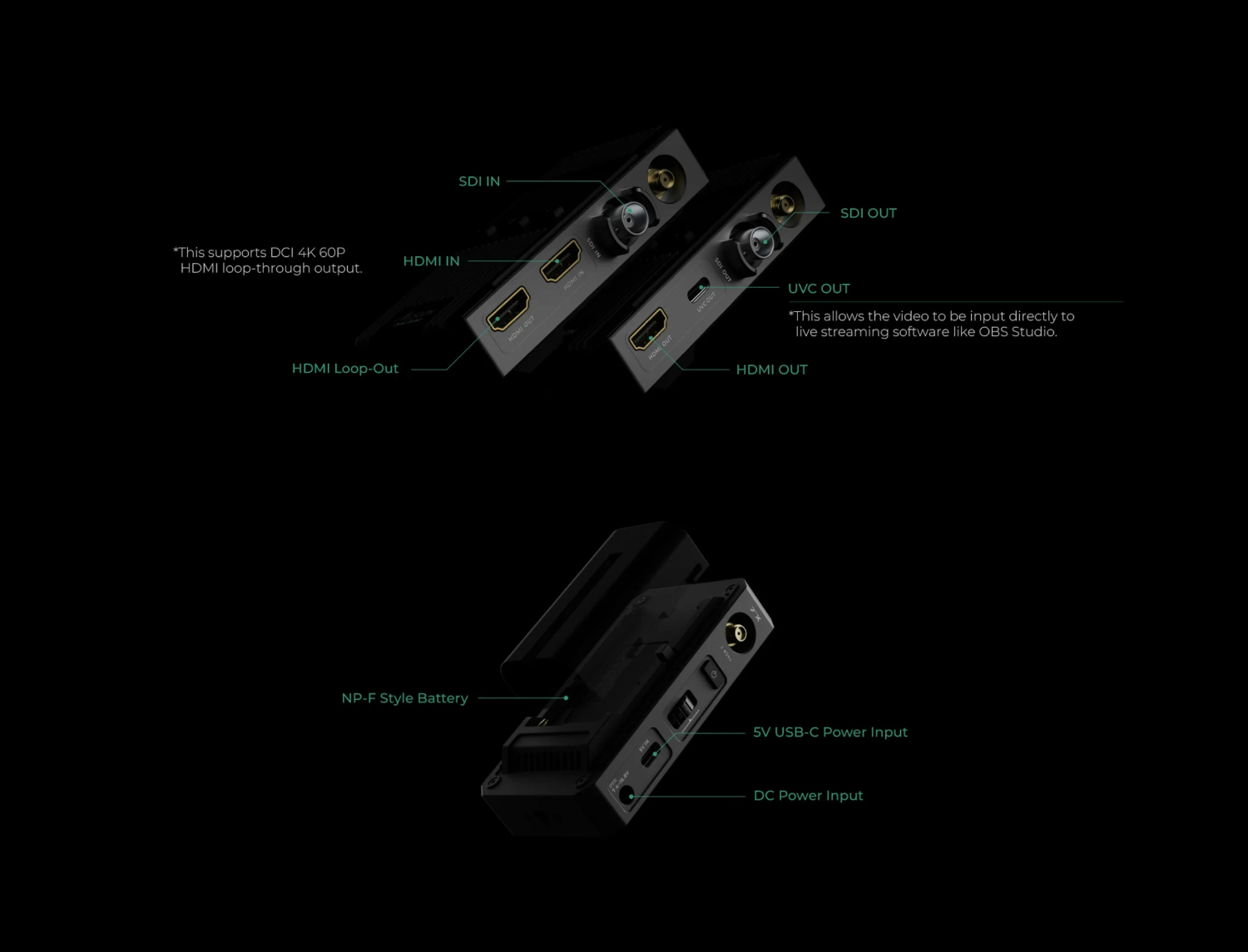

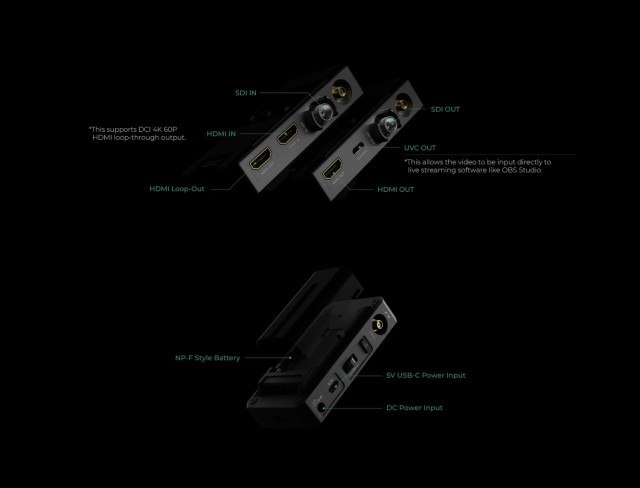

4K localmente, Full HD de forma inalámbrica

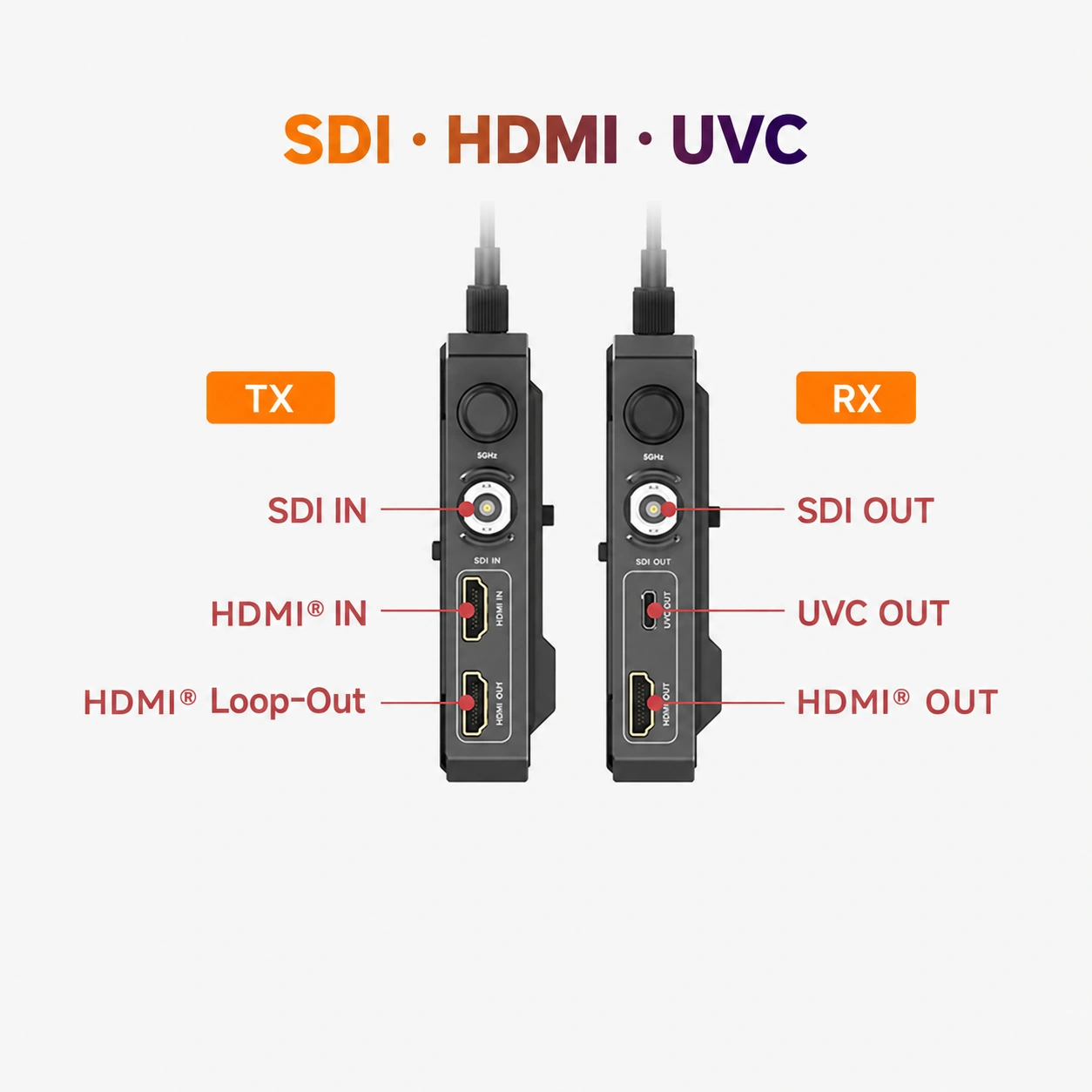

El TX recibe señales SDI y HDMI y proporciona una salida en bucle HDMI local. Tanto la entrada HDMI como el bucle local admiten DCI/UHD 4K hasta 60p; sin embargo, la transmisión inalámbrica y las salidas del RX se limitan a Full HD hasta 60p. El TX recibe 3G-SDI de los niveles A/B; el RX emite a través de SDI de nivel A, HDMI y USB-C UVC. El esquema separa las entradas del TX, a la izquierda, de las salidas del RX, a la derecha. Este paquete incluye ambas unidades.

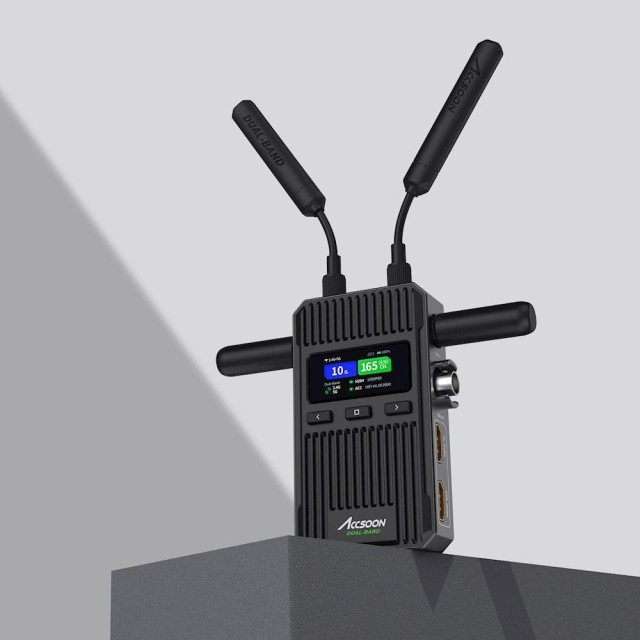

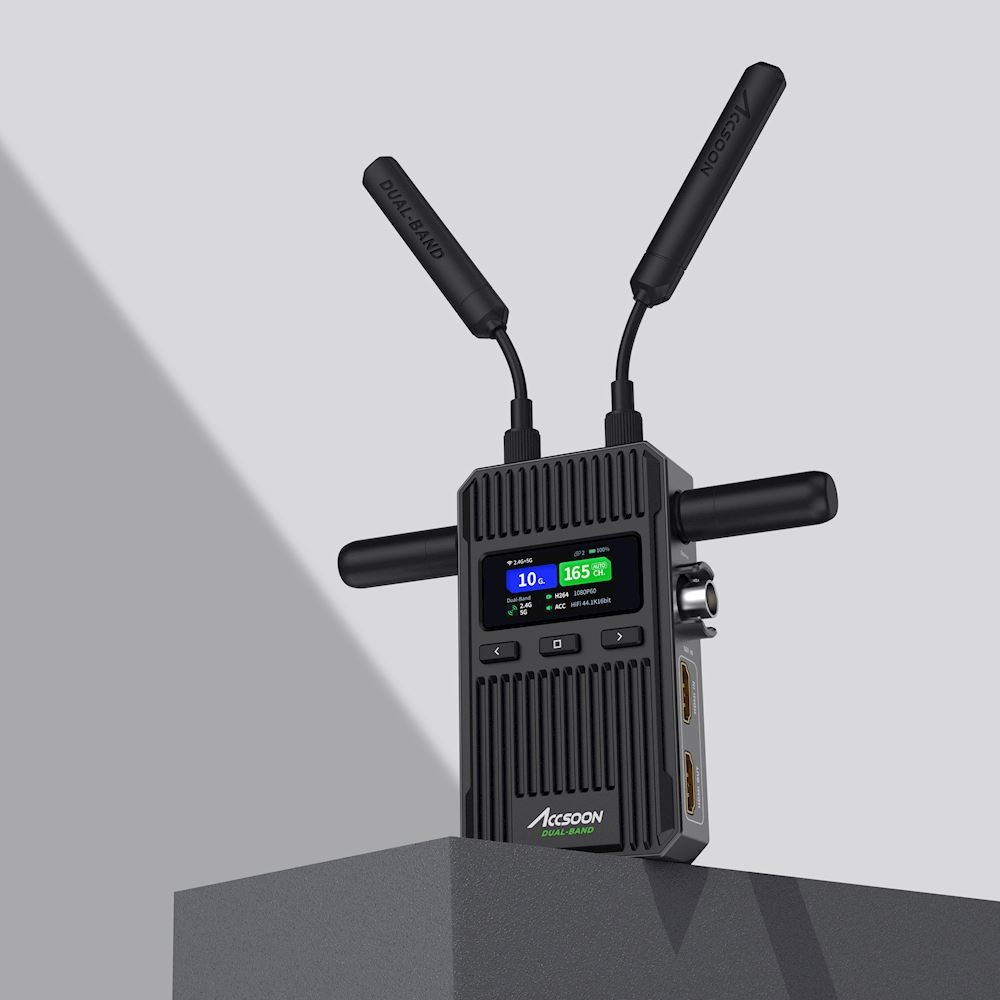

Dos bandas simultáneas

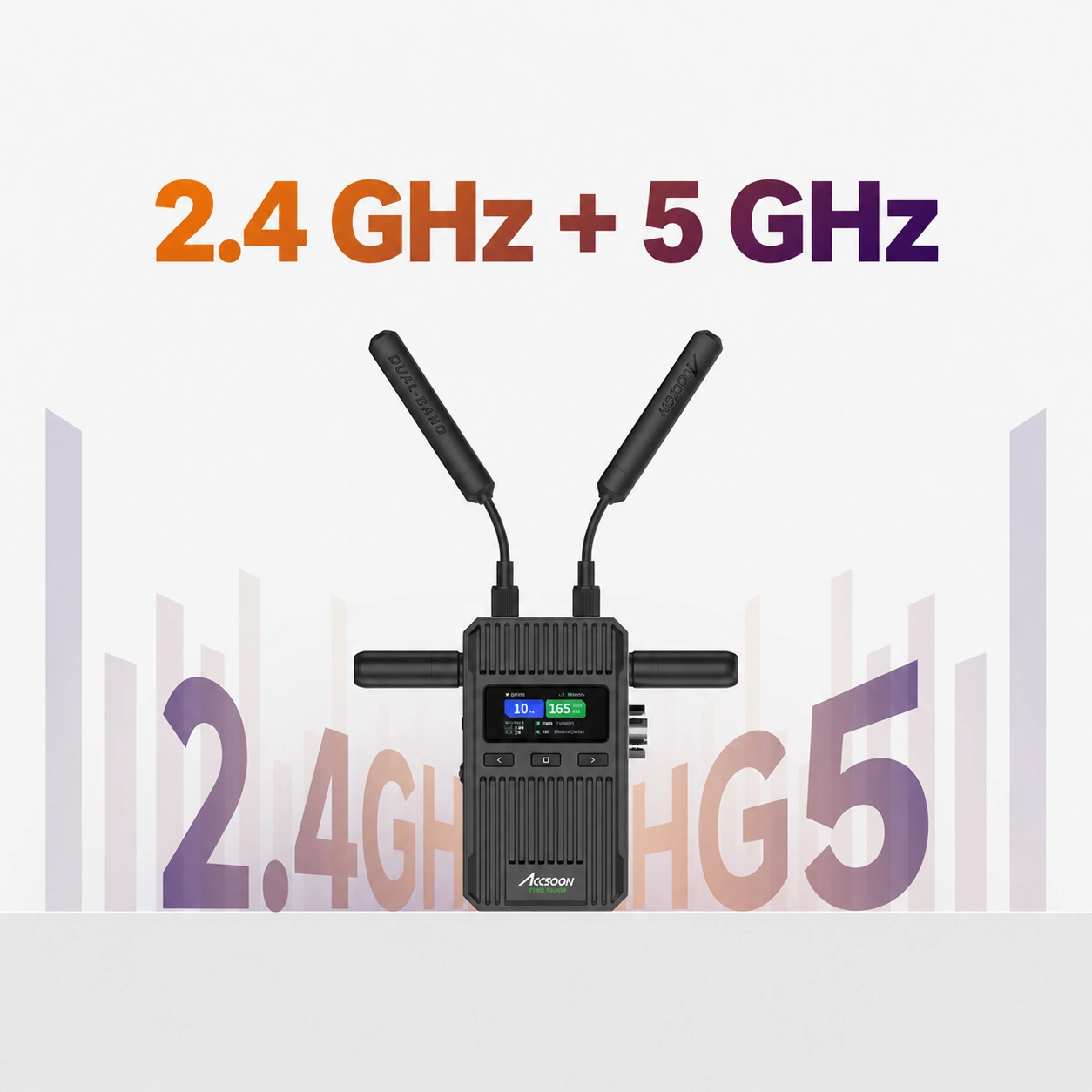

El CineView 2 SDI transmite la imagen simultáneamente en las bandas de 2,4 y 5 GHz. El receptor utiliza ambos flujos de datos para garantizar una transmisión más resistente. Las dos antenas superiores más largas y las dos laterales más cortas forman parte del nuevo diseño de esta generación. Esto no elimina las interferencias ni los obstáculos; para obtener una visualización fiable, sigue siendo necesario colocar las unidades en una ubicación adecuada.

Alcance para el movimiento de la cámara

El fabricante indica un alcance de hasta 450 m con línea de visión directa, sin obstáculos ni interferencias. La latencia del sistema es inferior a 50 ms, sin contar la latencia de la cámara. Las paredes, el tráfico de radio y la posición del receptor pueden reducir el alcance real. La ilustración muestra el alcance declarado, no una conexión garantizada en cualquier entorno.

Una fuente, cuatro dispositivos

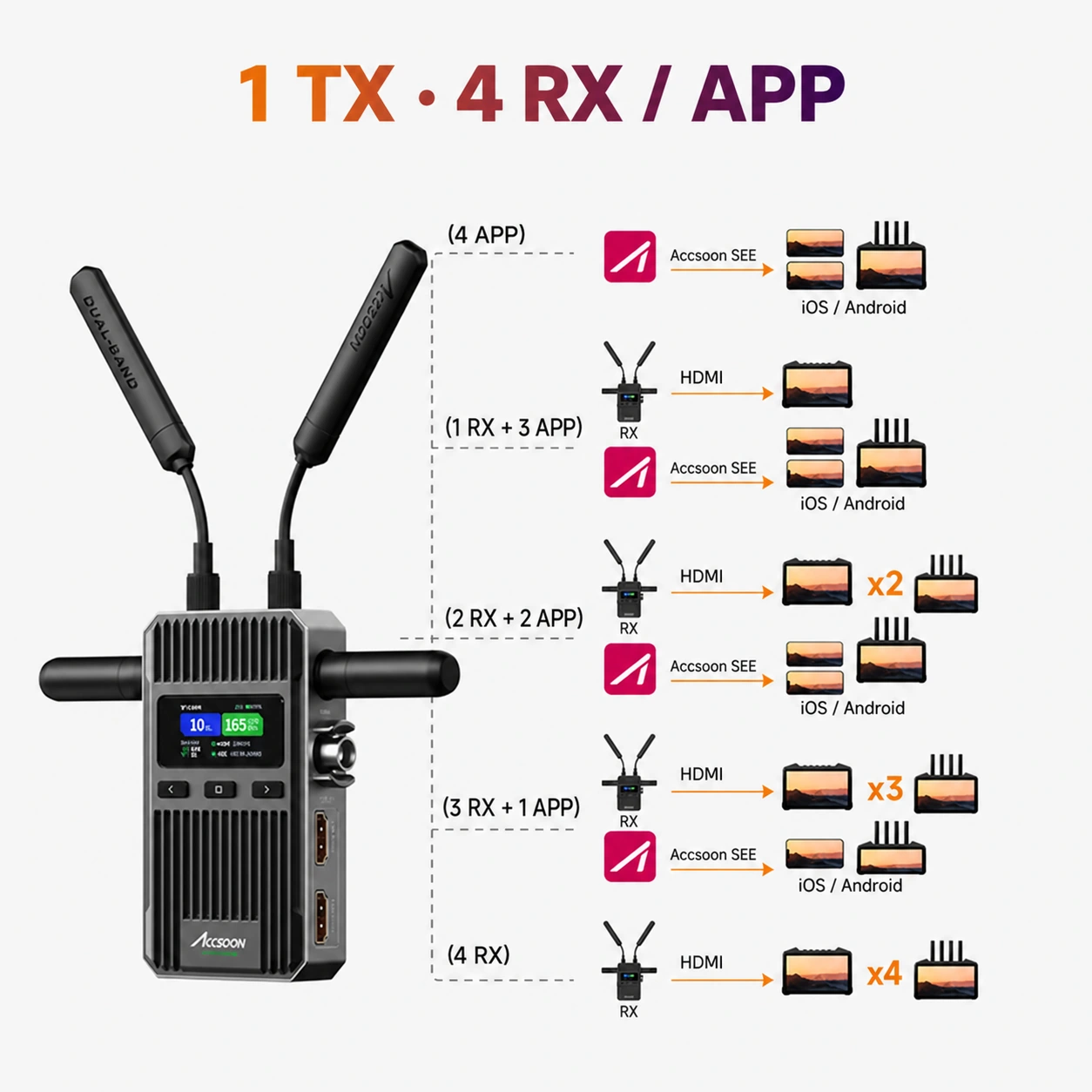

Un TX puede dar servicio a un máximo de cuatro dispositivos receptores inalámbricos: RX compatibles o teléfonos/tabletas con Accsoon SEE. Las cinco líneas del esquema representan combinaciones alternativas, no cinco conexiones simultáneas. Ni el monitor con cable conectado al RX ni el monitor HDMI local conectado al TX ocupan ninguna ranura inalámbrica adicional. El RX incluido ocupa una ranura; las tres restantes quedan libres para otros dispositivos.

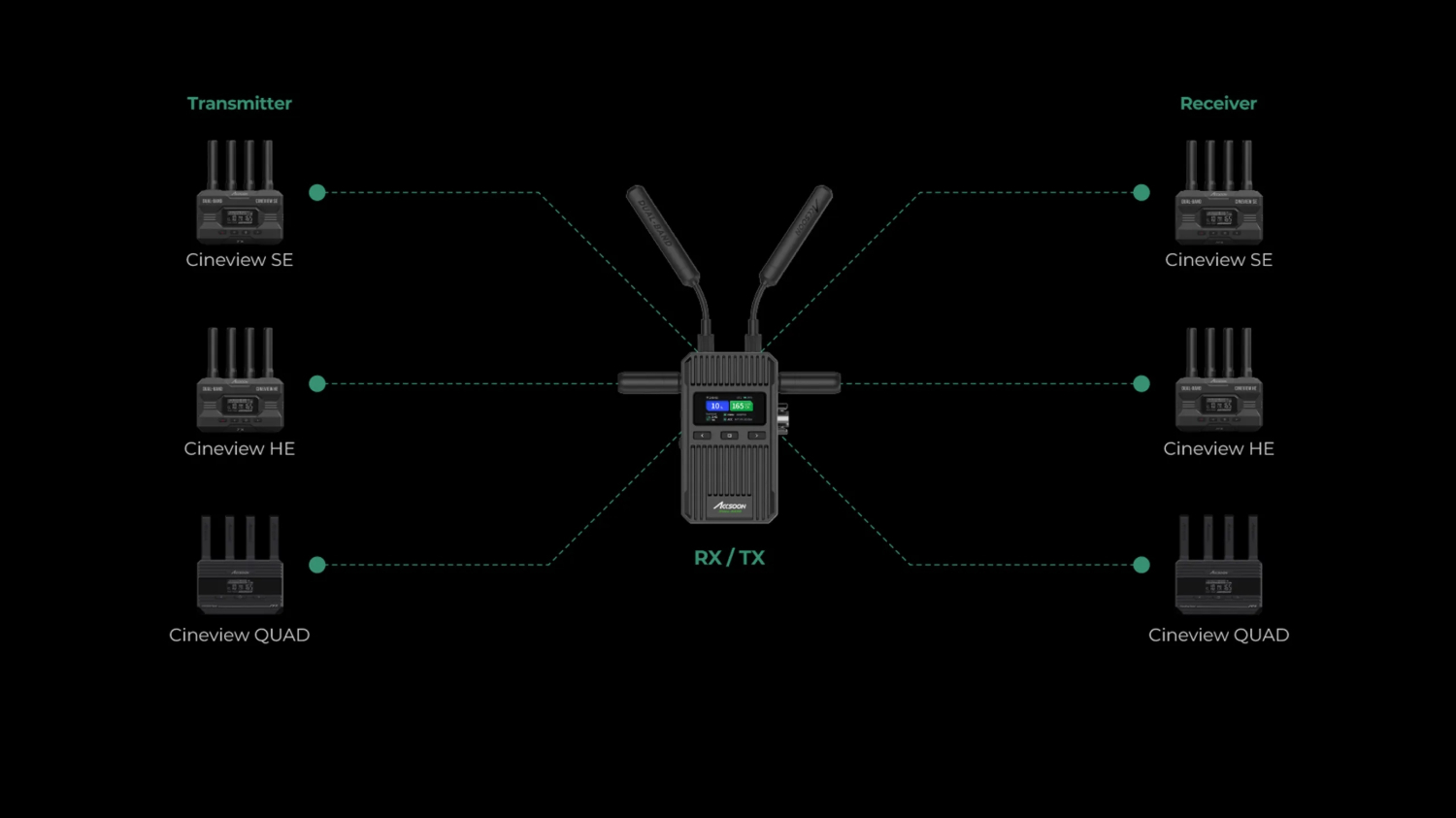

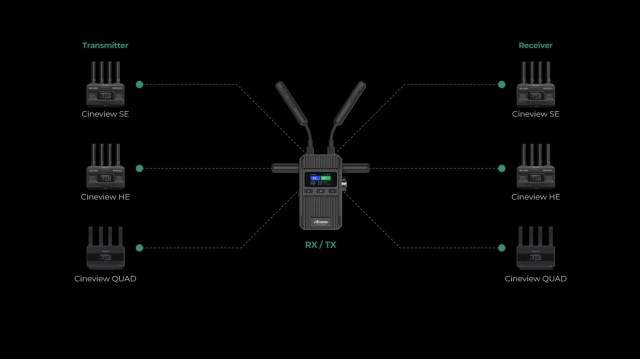

Ampliación del conjunto CineView

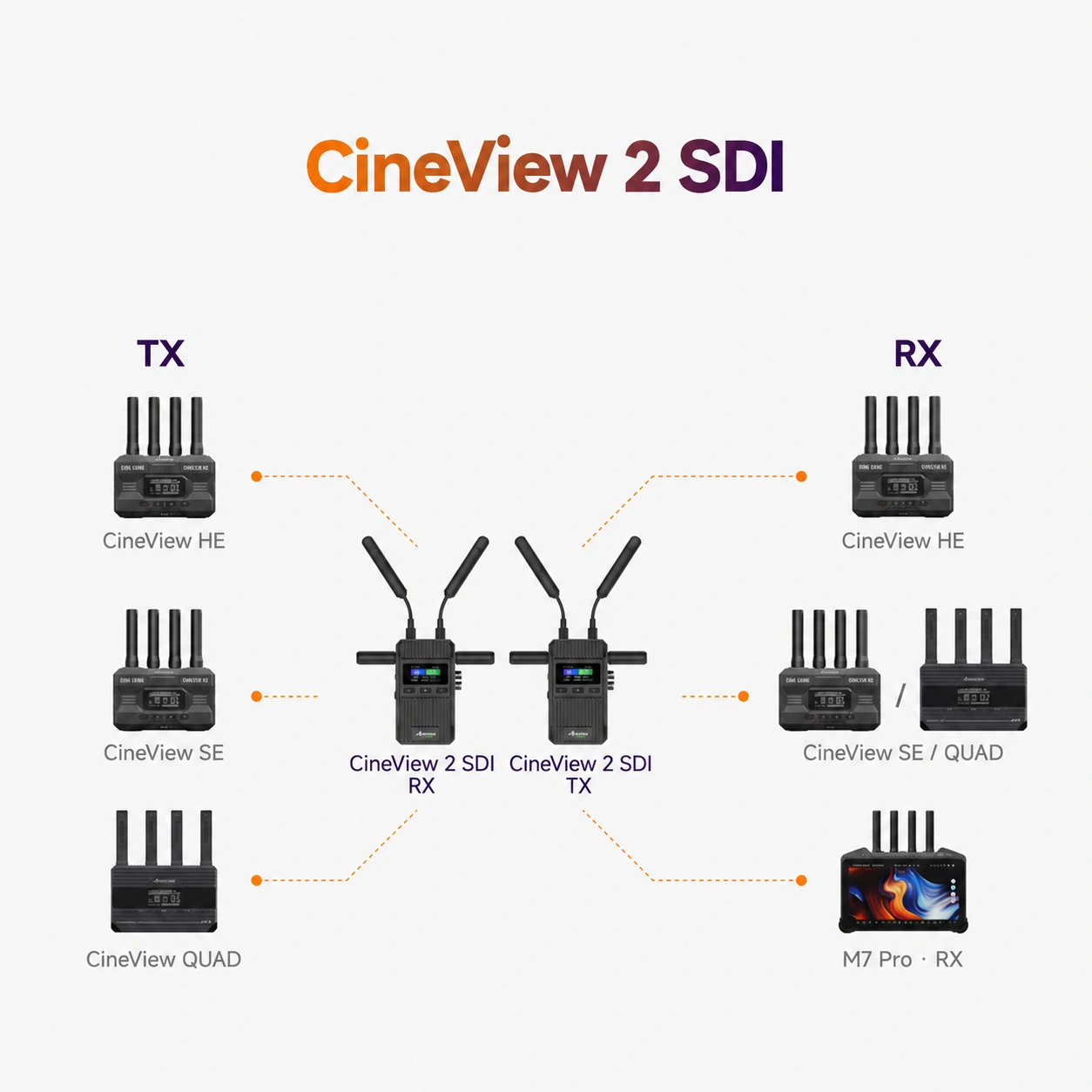

Según el fabricante, el CineView 2 SDI es compatible con los modelos CineView SE, HE y Quad. Su TX también puede enviar la señal al monitor CineView M7 Pro en modo RX. El esquema muestra posibles pares de transmisor y receptor; no implica que todos los dispositivos representados estén incluidos en el paquete. Comprueba la función de TX/RX y el formato de imagen compatible común.

Tres opciones de alimentación

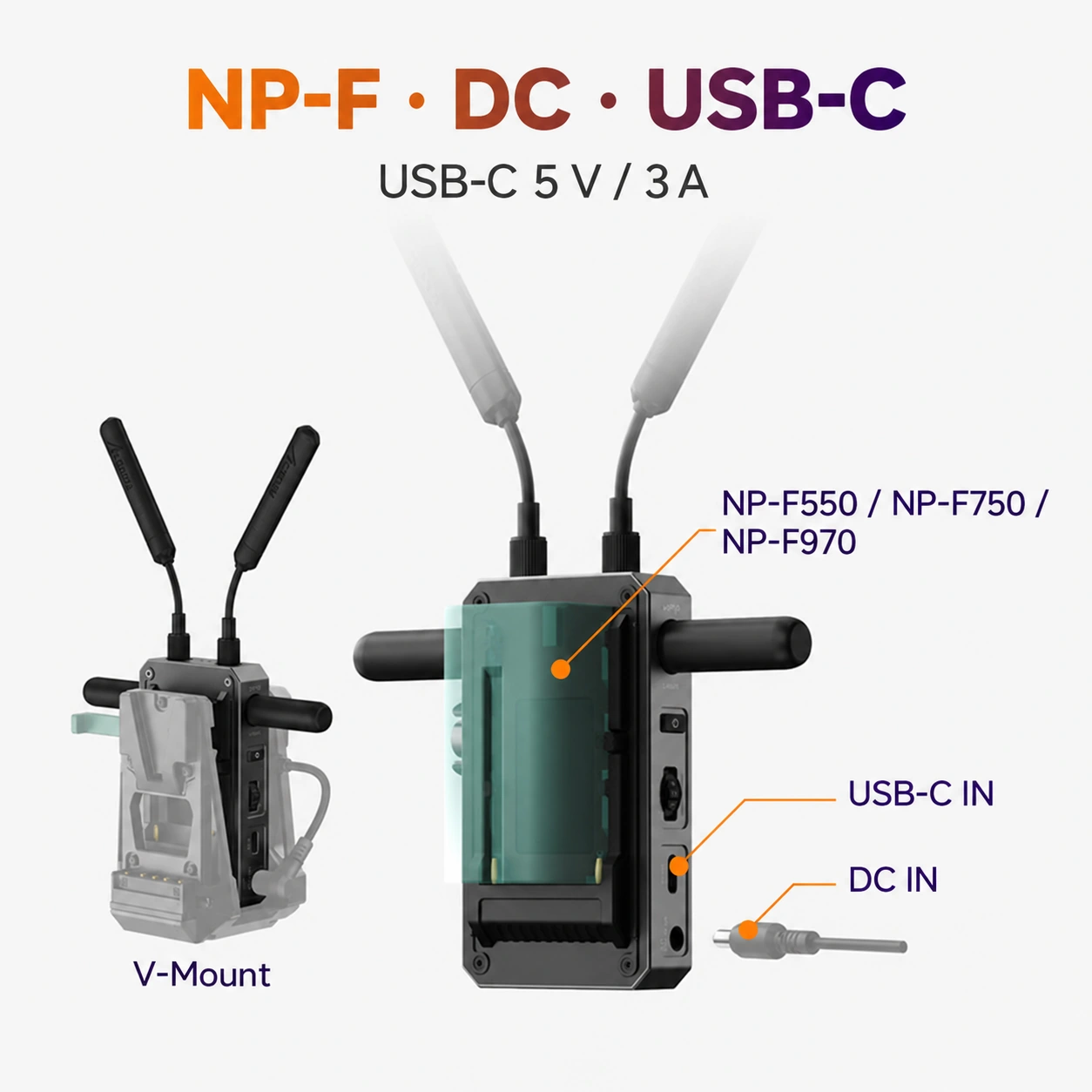

Cada unidad se alimenta con una batería NP-F550/750/970, mediante CC de 7,4–16,8 V o a través de una entrada de alimentación USB-C independiente de 5 V / 3 A, según el manual v2.0. La toma de CC de 5,5 × 2,1 mm tiene el polo positivo en el centro. El consumo de potencia del TX es inferior a 6 W, y el del RX, inferior a 5 W. La fuente de alimentación V-Mount que se muestra requiere un adaptador independiente; las baterías, las fuentes de alimentación y los cables se adquieren por separado.

Estado de la conexión en la pantalla

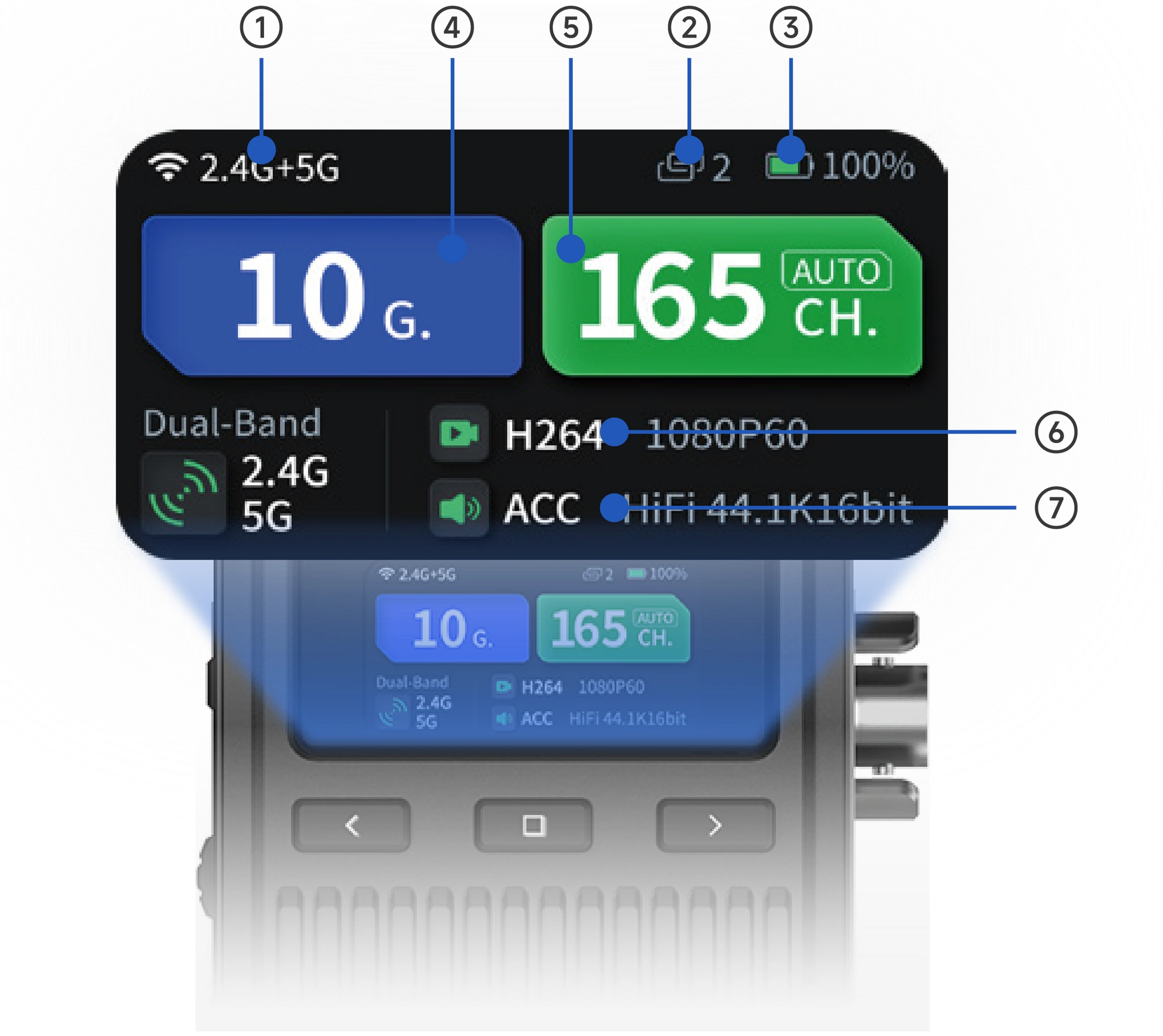

La pantalla LCD en color de 1,47″ muestra en un esquema numerado: 1, la intensidad de la señal; 2, el número de dispositivos conectados; 3, el estado de la batería; 4, el grupo; 5, el canal; 6, el formato de imagen; y 7, el audio. Configura el mismo grupo en el TX y el RX y, tras el cambio, confirma la configuración reiniciando el dispositivo. El TX, en modo AUTO (A), selecciona el canal adecuado al encenderse; el RX sigue al transmisor.

Modo según las condiciones

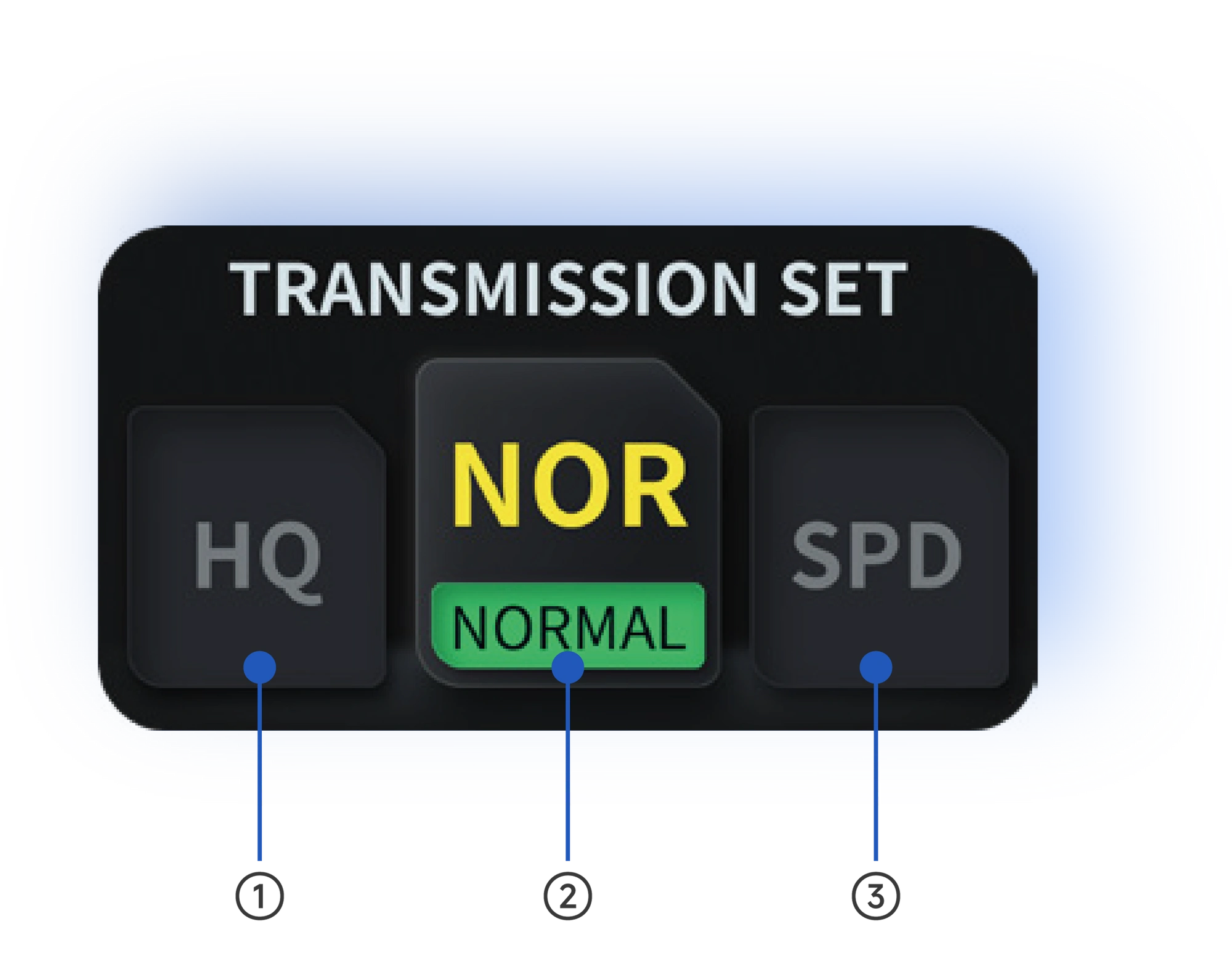

El menú del dispositivo ofrece los modos HQ, NOR y SPD. HQ prioriza la calidad de la imagen, NOR un funcionamiento equilibrado y SPD la velocidad. Ajusta la selección según el entorno y los requisitos de visualización. Para la retransmisión en directo desde la aplicación móvil, sigue las instrucciones del manual; la imagen que se muestra a continuación corresponde a la interfaz real del dispositivo.

Imagen directamente al ordenador

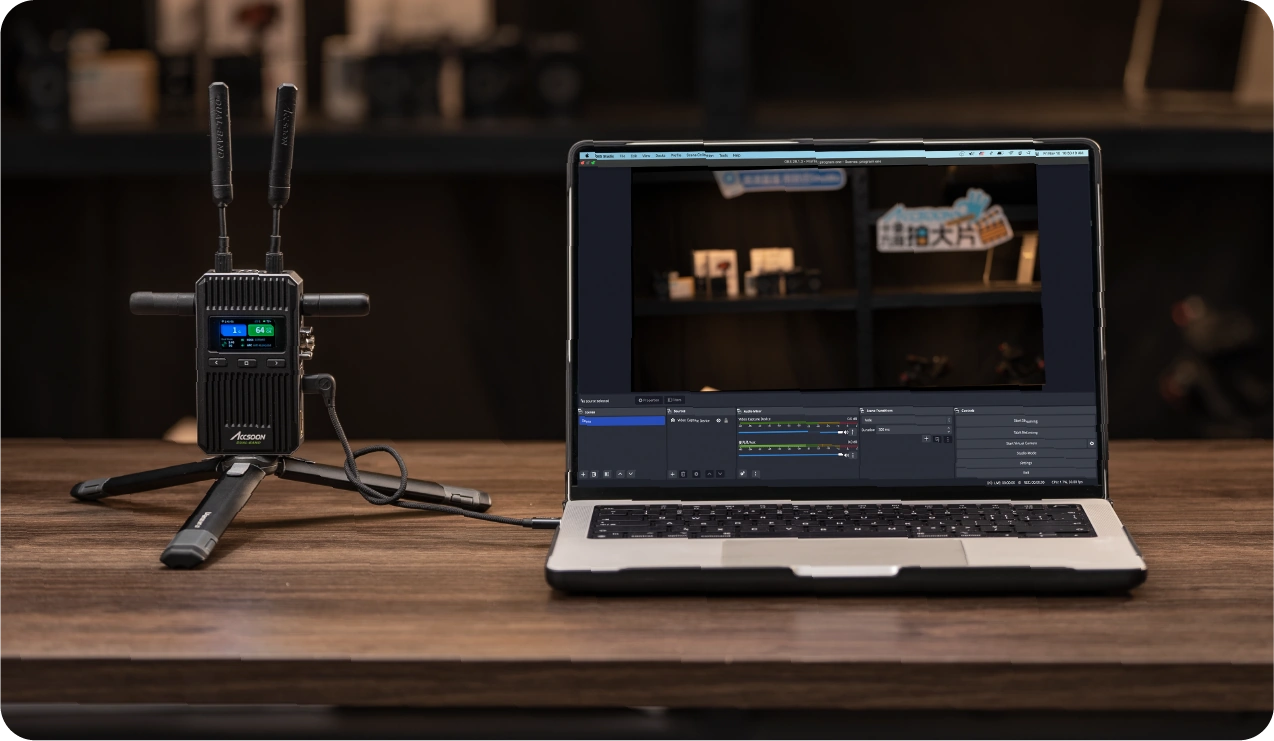

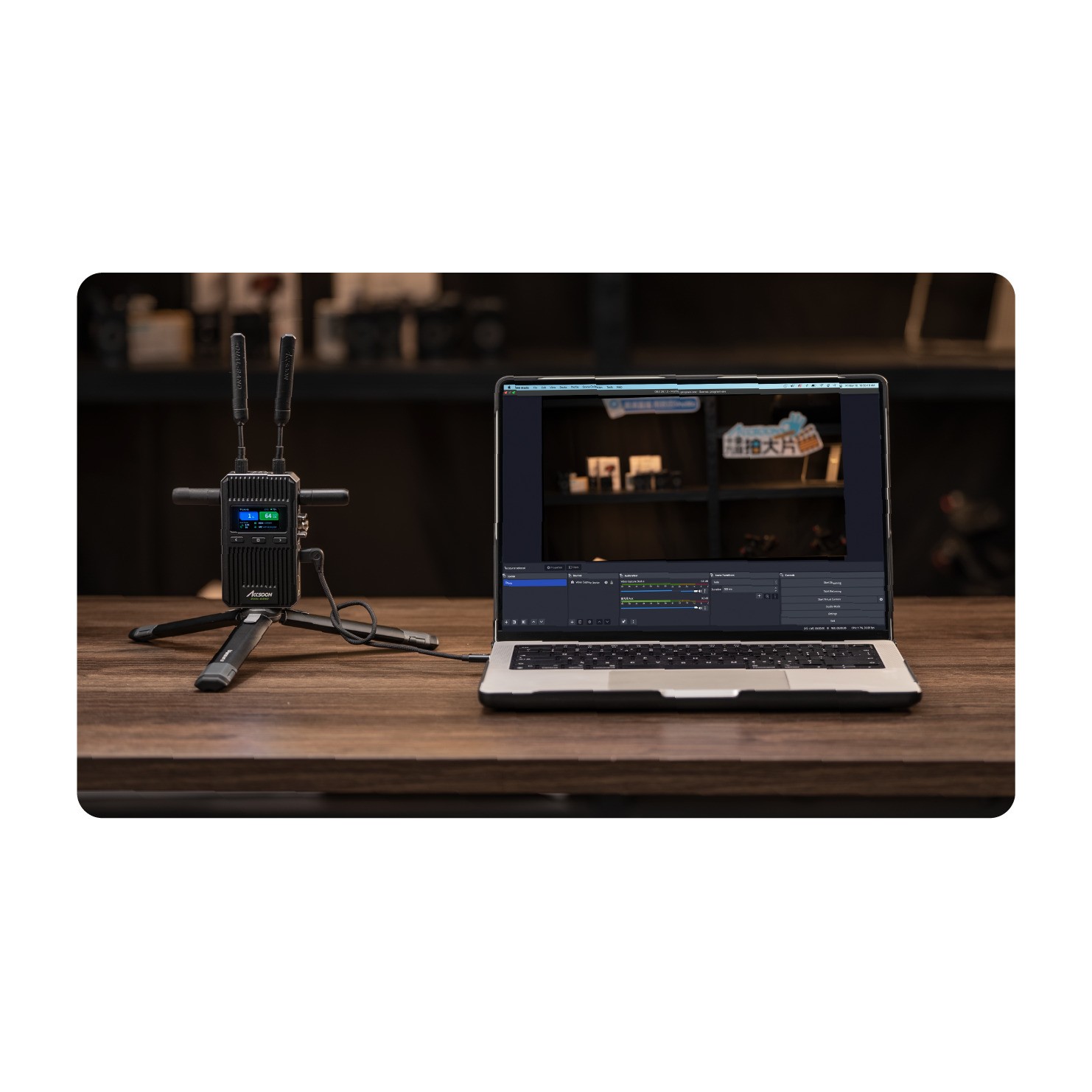

El receptor RX cuenta con una salida de vídeo UVC USB-C independiente para el ordenador. La fotografía del fabricante muestra el RX conectado a un portátil para la visualización previa y el software de transmisión. Se trata de un conector distinto al USB-C de alimentación. El RX ofrece simultáneamente salidas HDMI y SDI; deberá preparar por separado la conexión a Internet, el ordenador y el cable USB de datos.

Previsualización y transmisión en Accsoon SEE

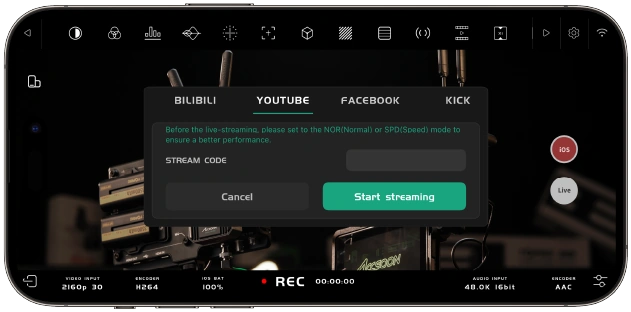

Un teléfono o una tableta con iOS o Android recibe la imagen directamente desde el TX a través de la aplicación Accsoon SEE y ocupa una ranura inalámbrica. La aplicación ofrece forma de onda, zebra, colores falsos, enfoque, vista previa de LUT, grabación y superposiciones. La demostración de la interfaz muestra cómo introducir la dirección y la clave RTMP; la transmisión requiere una conexión a Internet propia del móvil y una configuración adecuada de NOR/SPD según el manual.

Carcasa silenciosa y compacta

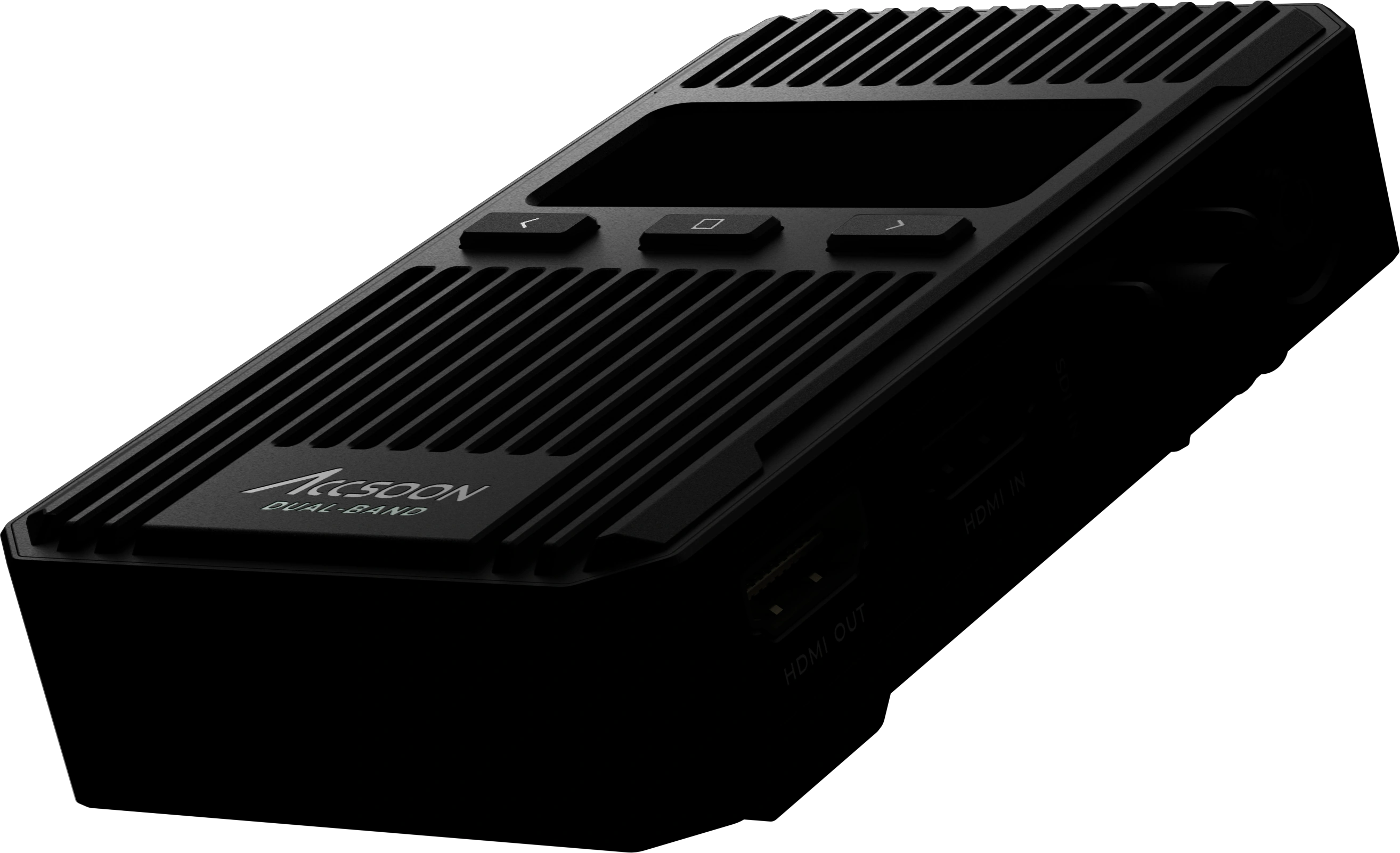

El chasis de aluminio sin ventilador no genera ruido de ventilación. La unidad mide 60 × 27,5 × 106,5 mm y pesa 210 g sin antenas. La rosca de 1/4″-20 con seguro antirrotación facilita el montaje en un soporte para cámara o en un trípode. La temperatura de funcionamiento oscila entre −10 y 40 °C; los detalles del fabricante muestran el diseño de refrigeración pasiva.

Contenido del kit 1TX + 1RX

El kit estándar incluye un transmisor, un receptor, cuatro antenas largas y cuatro cortas, dos adaptadores para cold shoe y un manual de instrucciones con tarjeta de garantía. El esquema corresponde a este kit, no al embalaje de un TX o RX por separado. La batería, los cables de vídeo y de alimentación, la cámara, el ordenador y los monitores no están incluidos en el embalaje.
