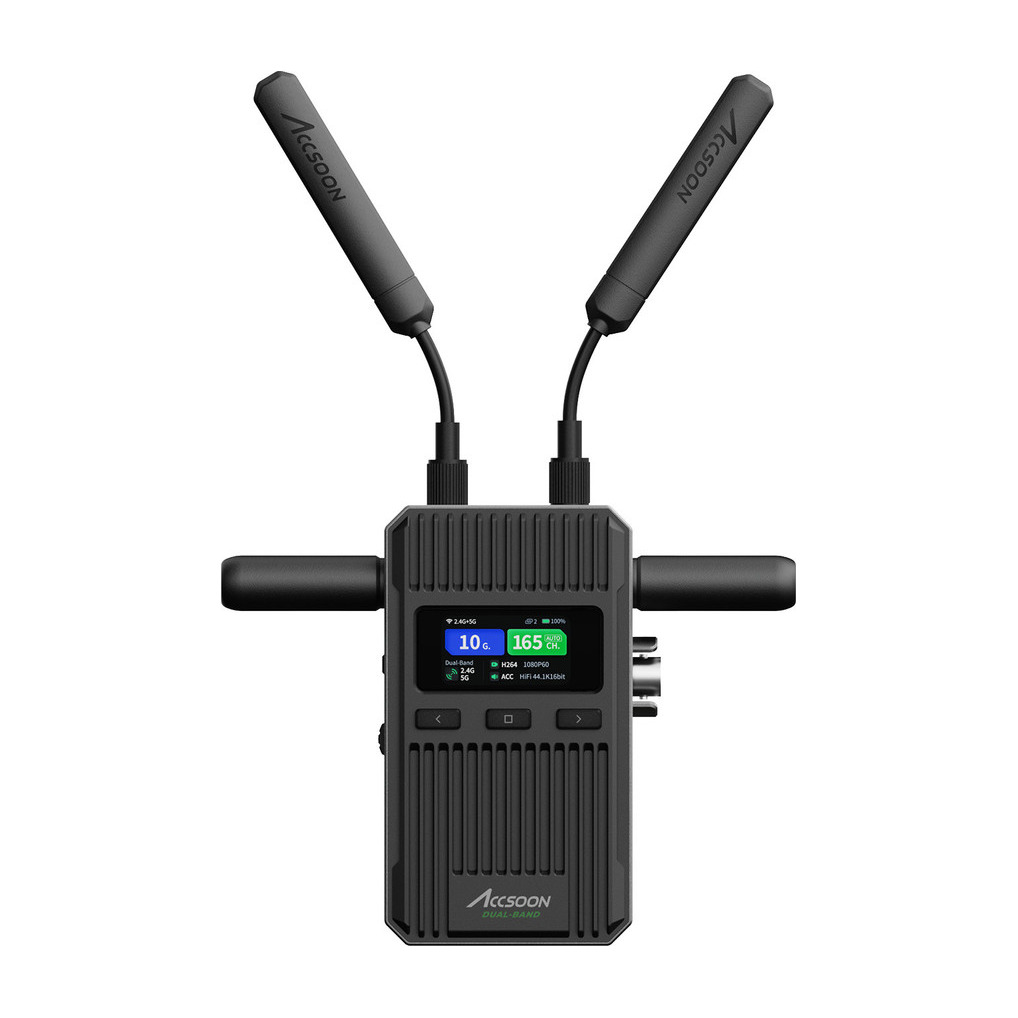

Accsoon CineView 2 SDI TX only

El Accsoon CineView 2 SDI TX es un transmisor inalámbrico independiente destinado a equipos de cámara, directores y visualización móvil. La conexión transmite Full HD hasta 60p con el códec H.264 simultáneamente en las bandas de 2,4 y 5 GHz, con una latencia del sistema inferior a 50 ms (sin contar la cámara) y un alcance de hasta 450 m en línea recta, sin obstáculos ni interferencias. El transmisor independiente admite señales SDI o HDMI y cuenta con una salida en bucle HDMI local. Los receptores compatibles o el dispositivo móvil Accsoon SEE reciben la señal Full HD de forma inalámbrica; el receptor de hardware (RX) se adquiere por separado. Un transmisor (TX) puede dar servicio a un máximo de cuatro dispositivos receptores inalámbricos. Cada unidad cuenta con una carcasa de aluminio sin ventilador, una pantalla LCD en color de 1,47″ y alimentación mediante baterías NP-F, a través de CC de 7,4–16,8 V o USB-C de 5 V / 3 A. El transmisor (TX) recibe señal DCI/UHD HDMI 4K60 con salida en bucle HDMI local; la transmisión inalámbrica sigue siendo Full HD. Las baterías, los cables y los equipos de monitorización se adquieren por separado.

ACCSOON CINEVIEW 2 SDI · TX

De la cámara al equipo de rodaje

Este transmisor independiente recibe señales SDI o HDMI y cuenta con una salida en bucle HDMI local. Los receptores compatibles o el dispositivo móvil Accsoon SEE reciben señal Full HD de forma inalámbrica; el receptor de hardware se adquiere por separado.

Full HD 60p450 m<50 ms

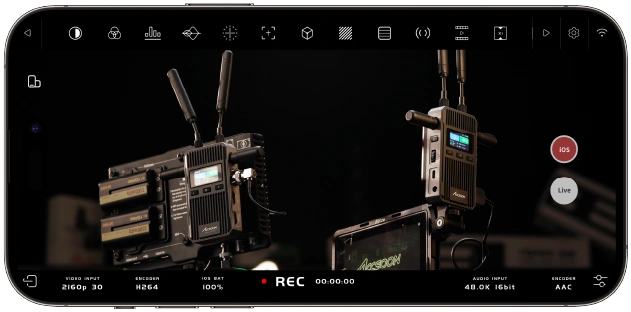

Vista previa en la cámara

La fotografía de la aplicación del fabricante muestra el transmisor de cámara CineView 2 SDI y la vista previa en el móvil. La salida SDI o HDMI de la cámara se conecta al TX. El teléfono recibe la señal directamente en Accsoon SEE, mientras que el receptor de hardware compatible alimenta un monitor remoto. La cámara, el dispositivo móvil y los monitores no están incluidos en el paquete.

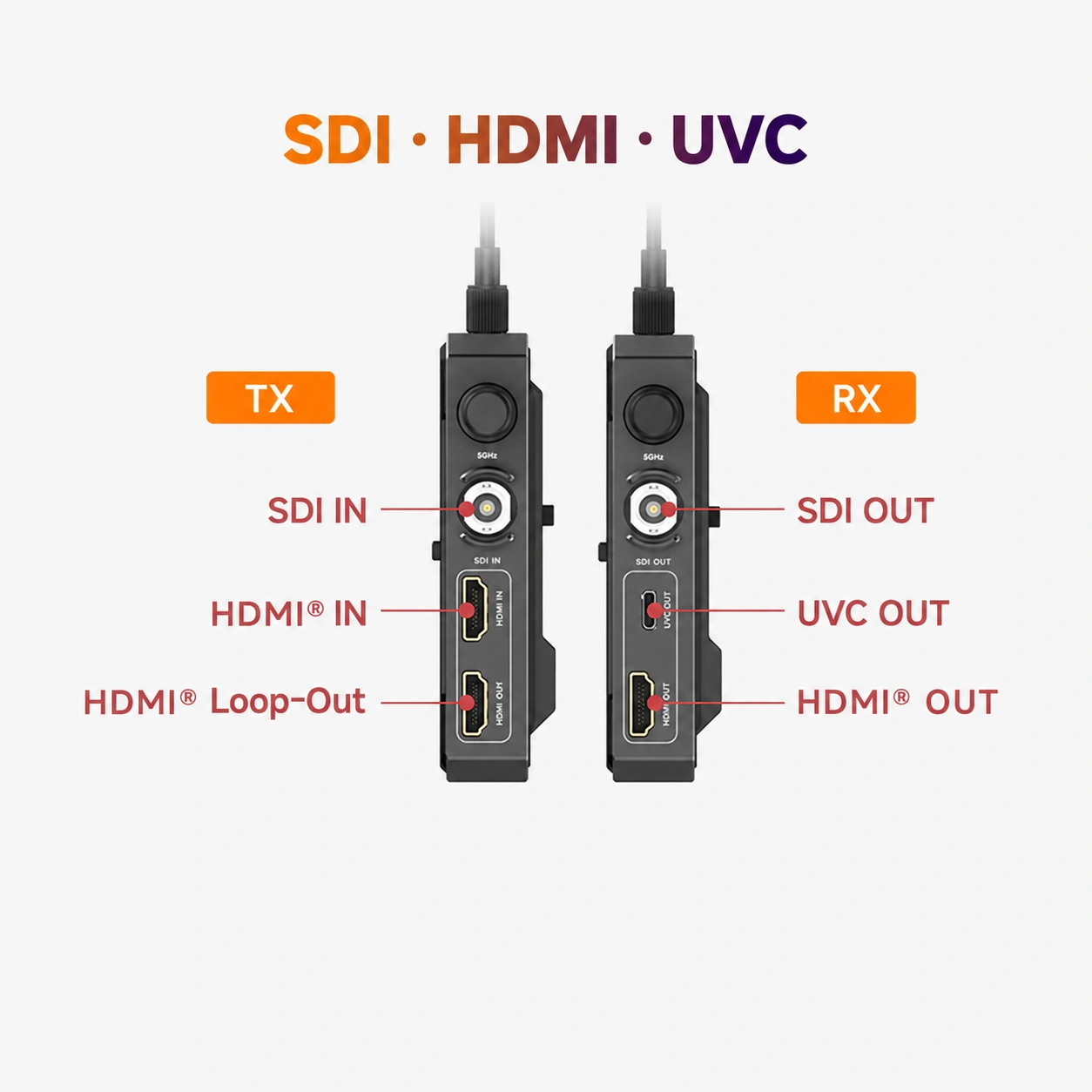

4K de forma local, Full HD de forma inalámbrica

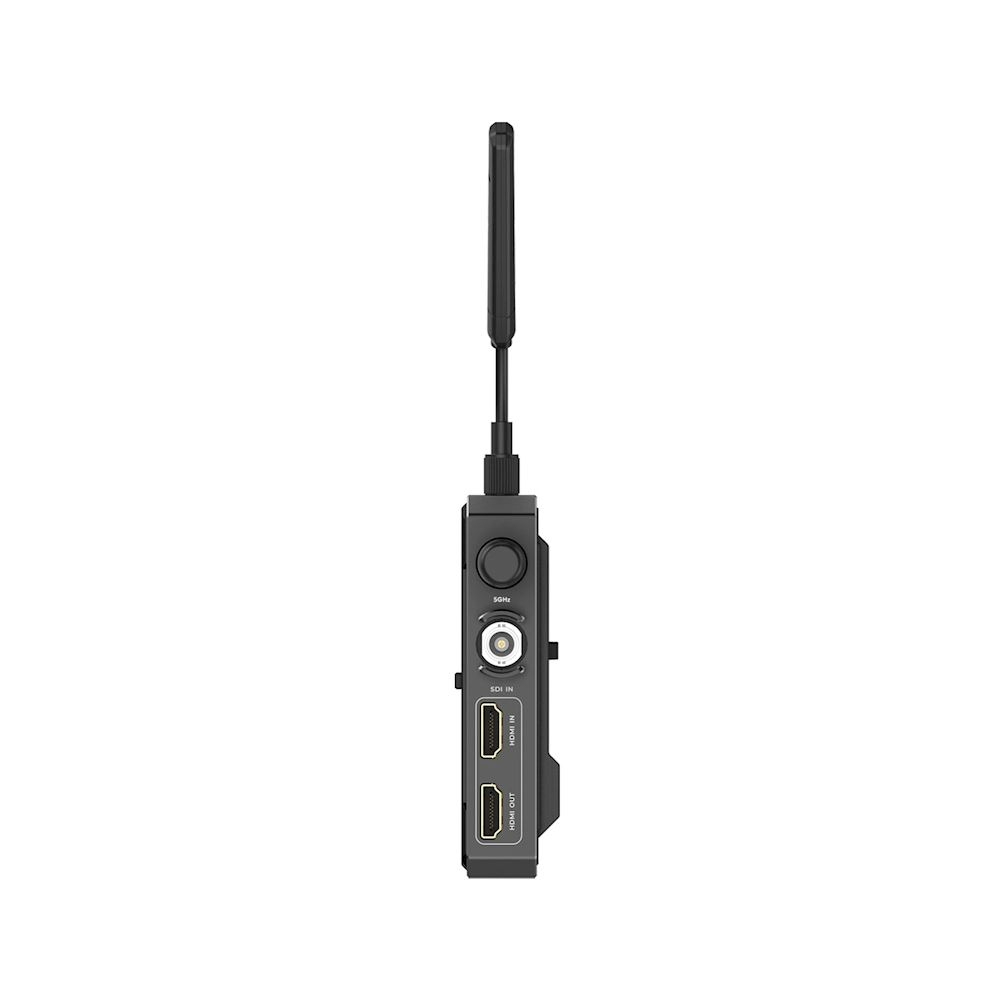

El TX recibe señales SDI y HDMI y proporciona una salida en bucle HDMI local. Tanto la entrada HDMI como el bucle local admiten DCI/UHD 4K hasta 60p; sin embargo, la transmisión inalámbrica y las salidas del RX se limitan a Full HD hasta 60p. El TX recibe 3G-SDI de los niveles A/B; el RX emite a través de SDI de nivel A, HDMI y USB-C UVC. El esquema separa las entradas del TX, a la izquierda, de las salidas del RX, a la derecha. El paquete solo incluye el TX; el RX se adquiere por separado.

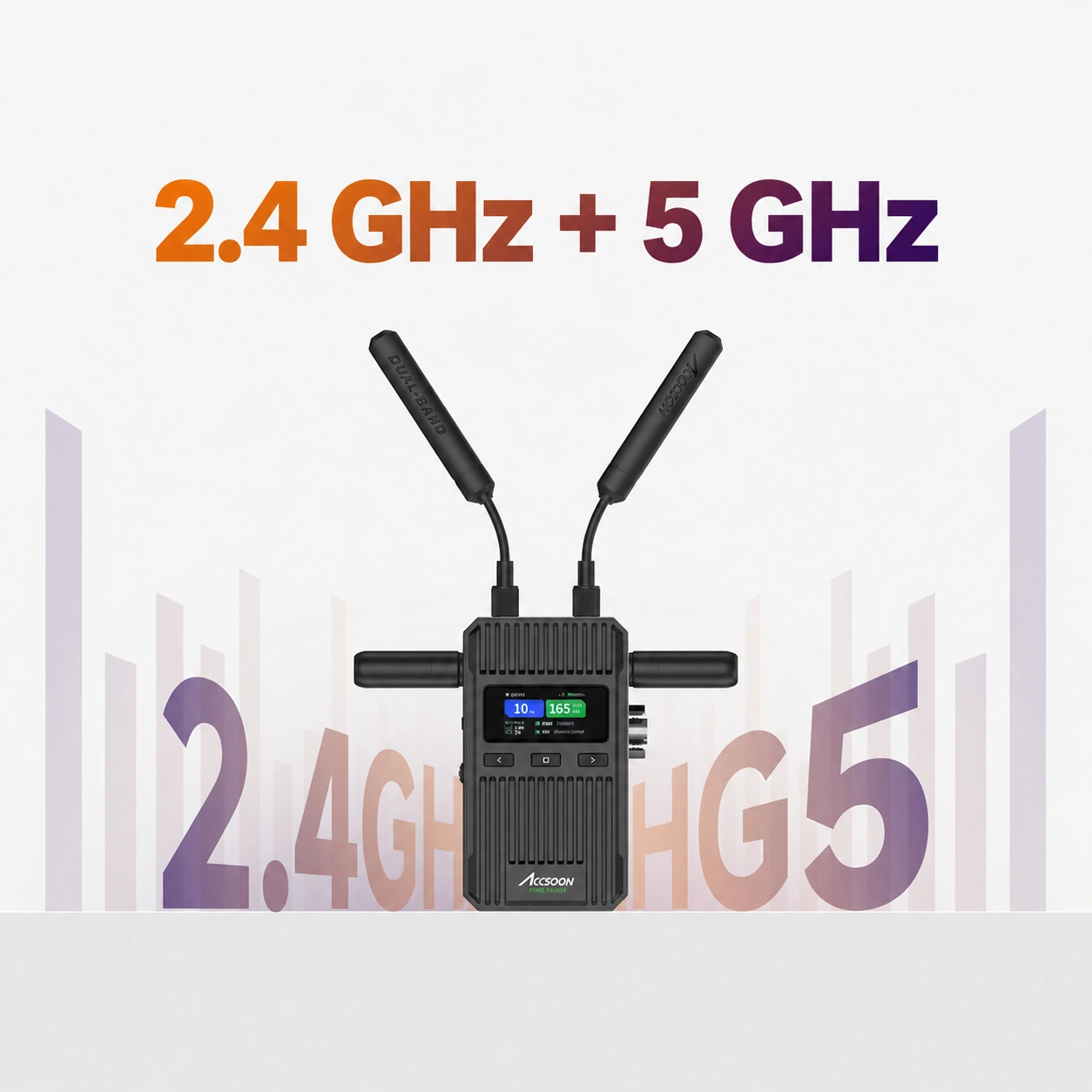

Dos bandas simultáneas

CineView 2 SDI transmite la imagen simultáneamente en las bandas de 2,4 y 5 GHz. El receptor utiliza ambos flujos de datos para garantizar una transmisión más resistente. Las dos antenas superiores más largas y las dos laterales más cortas forman parte del nuevo diseño de esta generación. Esto no elimina las interferencias ni los obstáculos; para obtener una visualización fiable, sigue siendo necesario colocar las unidades en una ubicación adecuada.

Alcance para el movimiento de la cámara

El fabricante indica un alcance de hasta 450 m con línea de visión directa, sin obstáculos ni interferencias. La latencia del sistema es inferior a 50 ms, sin contar la latencia de la cámara. Las paredes, el tráfico de radio y la posición del receptor pueden reducir el alcance real. La ilustración muestra el alcance declarado, no una conexión garantizada en cualquier entorno.

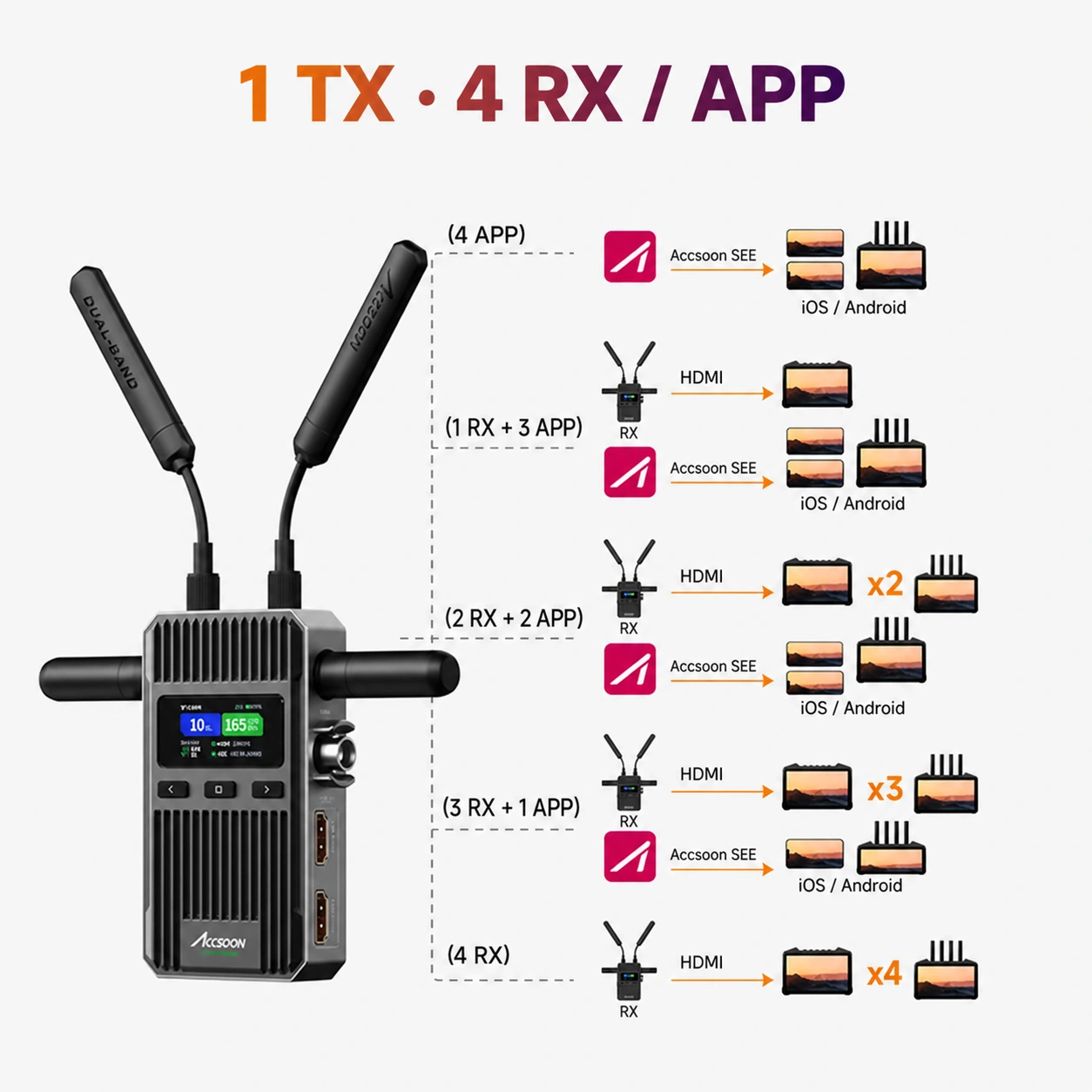

Una fuente, cuatro dispositivos

Un solo TX puede dar servicio a un máximo de cuatro dispositivos receptores inalámbricos: RX compatibles o teléfonos/tabletas con Accsoon SEE. Las cinco líneas del esquema representan combinaciones alternativas, no cinco conexiones simultáneas. Ni el monitor con cable conectado al RX ni el monitor HDMI local conectado al TX ocupan otra ranura inalámbrica. El paquete incluye un transmisor sin receptor físico.

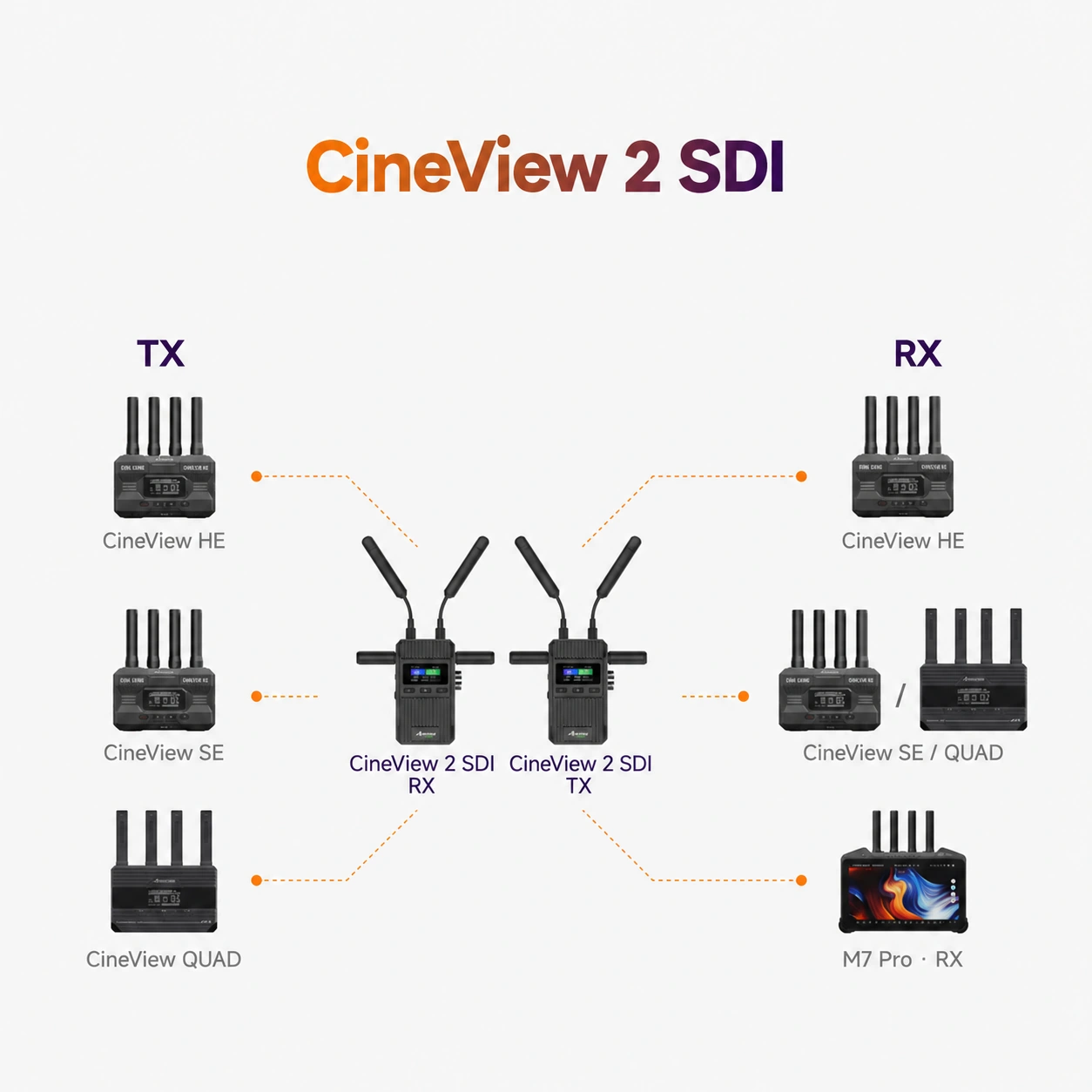

Ampliación del conjunto CineView

Según el fabricante, el CineView 2 SDI es compatible con CineView SE, HE y Quad. Su TX también puede enviar la señal al monitor CineView M7 Pro en modo RX. El esquema muestra posibles pares de transmisor y receptor; no implica que todos los dispositivos representados estén incluidos en el paquete. Comprueba la función TX/RX y el formato de imagen compatible común.

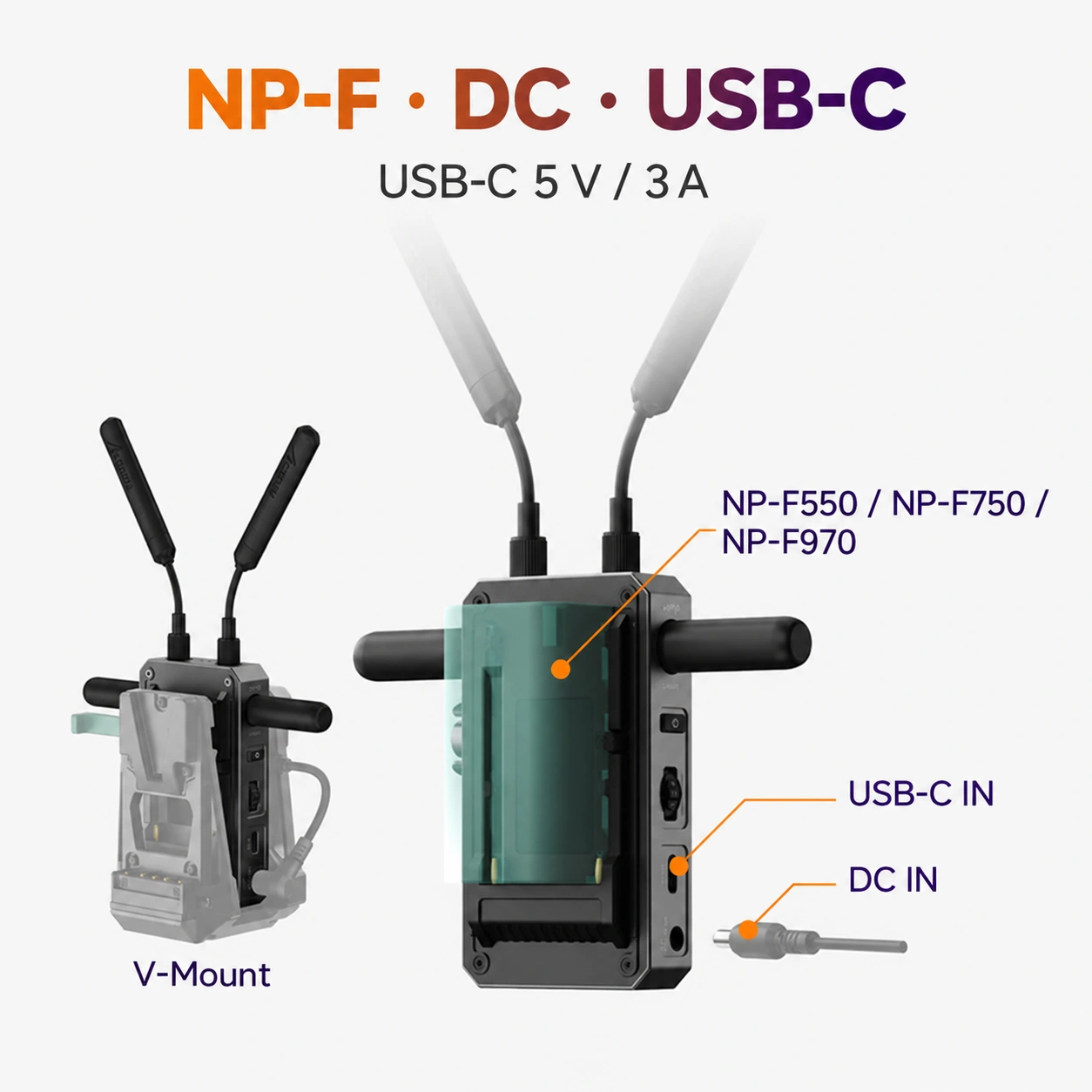

Tres opciones de alimentación

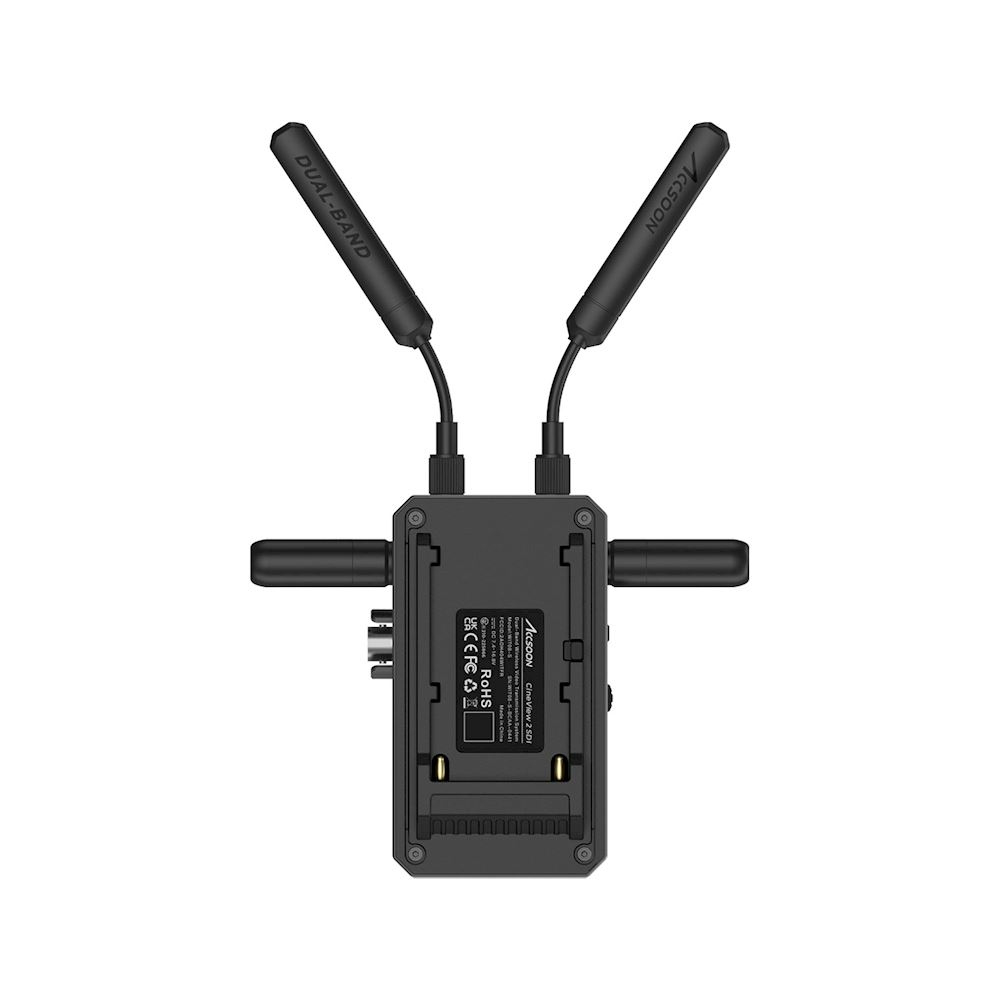

Cada unidad se alimenta con una batería NP-F550/750/970, a través de CC de 7,4–16,8 V o mediante una entrada de alimentación USB-C independiente de 5 V / 3 A, según el manual v2.0. La toma de CC de 5,5 × 2,1 mm tiene el polo positivo en el centro. El consumo de potencia del TX es inferior a 6 W, y el del RX, inferior a 5 W. La fuente de alimentación V-Mount que se muestra requiere un adaptador independiente; las baterías, las fuentes de alimentación y los cables se adquieren por separado.

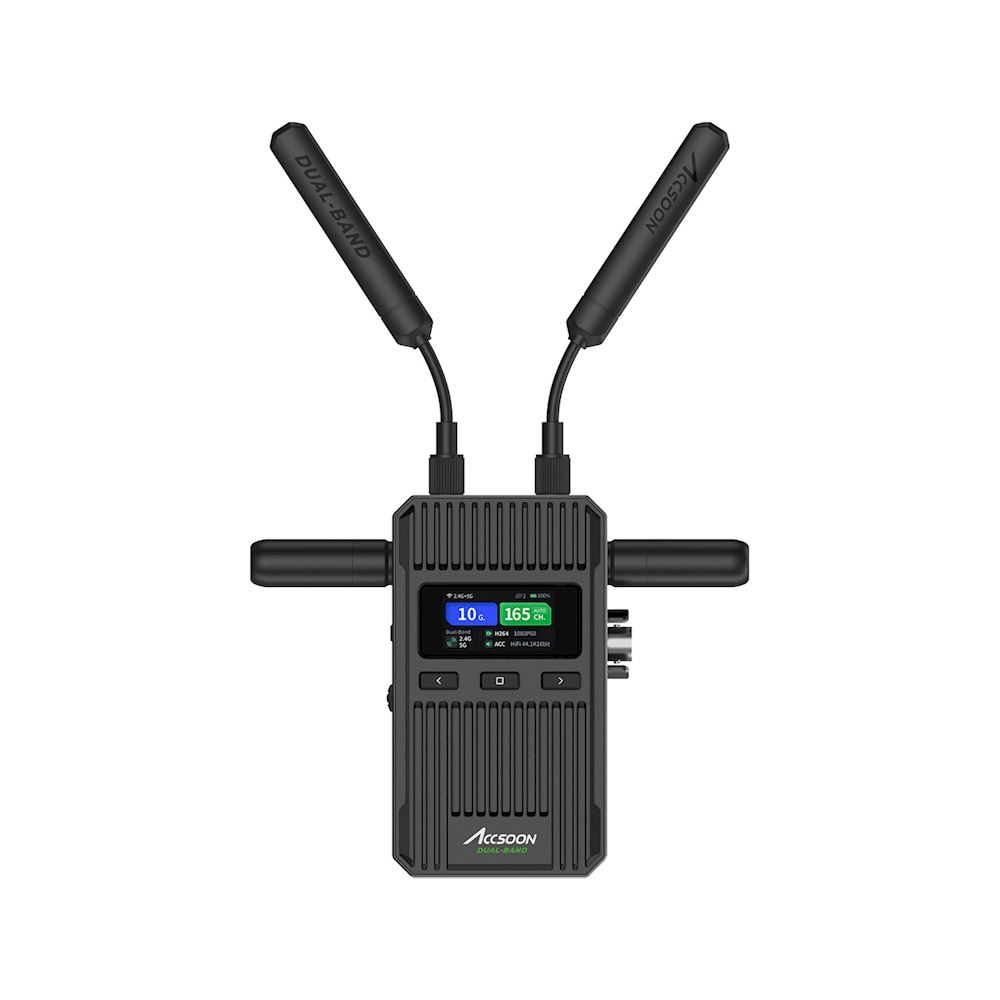

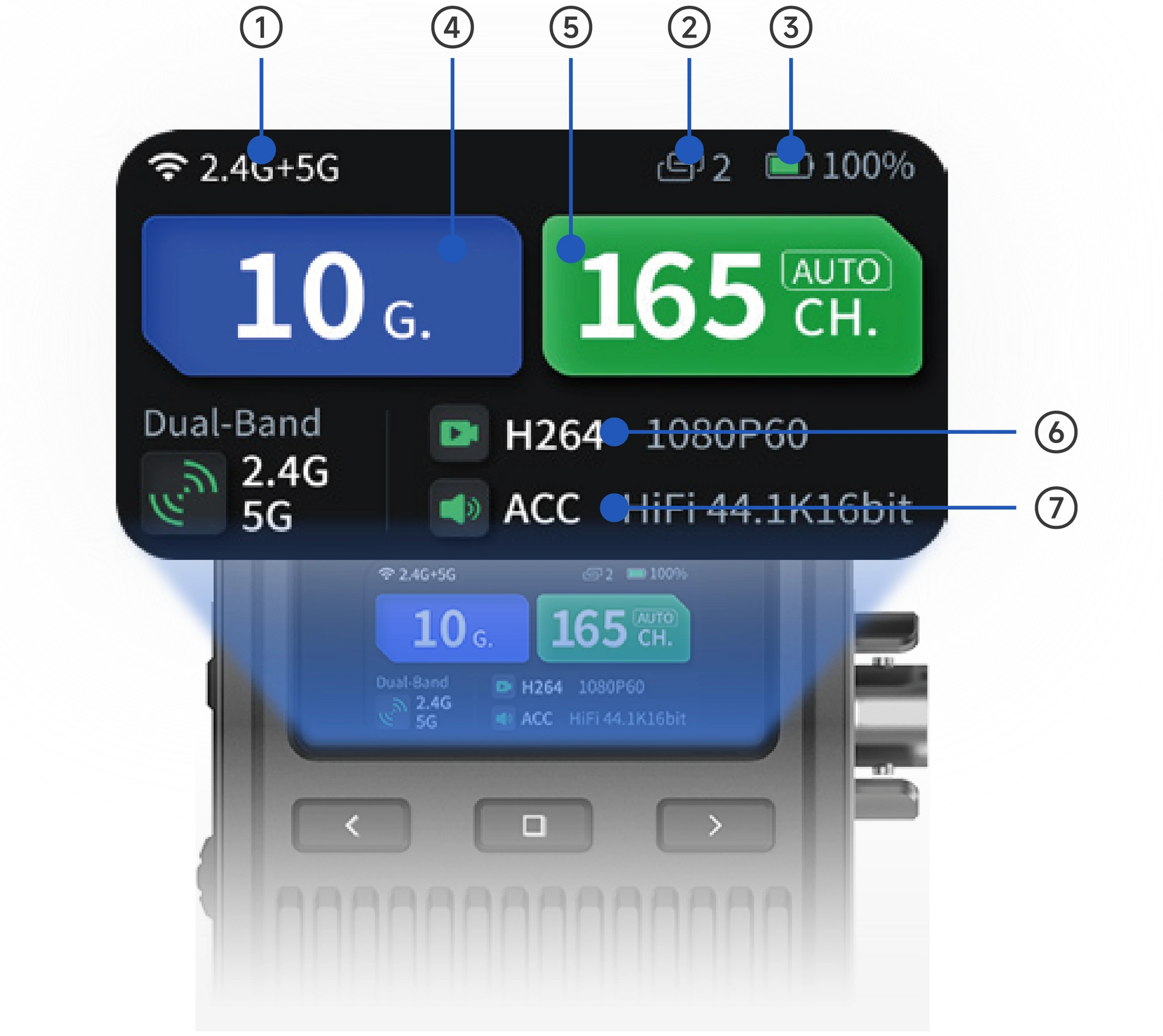

Estado de la conexión en la pantalla

La pantalla LCD en color de 1,47″ muestra en un esquema numerado: 1, la intensidad de la señal; 2, el número de dispositivos conectados; 3, el estado de la batería; 4, el grupo; 5, el canal; 6, el formato de imagen; y 7, el audio. Configure el mismo grupo en el TX y el RX y, tras el cambio, confírmelo reiniciando el dispositivo. El TX, en modo AUTO (A), selecciona el canal adecuado al encenderse; el RX sigue al transmisor.

Modo según las condiciones

El menú del dispositivo ofrece los modos HQ, NOR y SPD. El modo HQ prioriza la calidad de la imagen, el modo NOR ofrece un funcionamiento equilibrado y el modo SPD prioriza la velocidad. Ajusta la selección según el entorno y los requisitos de visualización. Para la retransmisión en directo desde la aplicación móvil, sigue las instrucciones del manual; la imagen de ejemplo que aparece a continuación corresponde a la interfaz real del dispositivo.

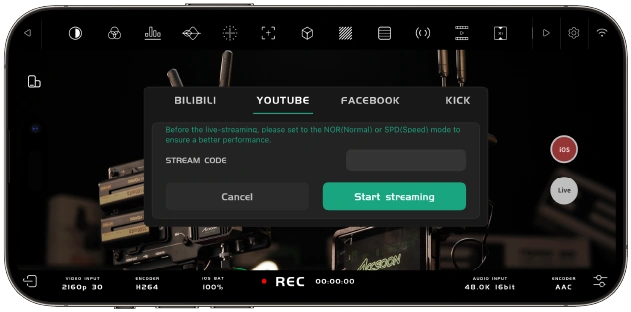

Vista previa y transmisión en Accsoon SEE

Un teléfono o tableta con iOS o Android recibe la imagen directamente desde el TX en la aplicación Accsoon SEE y ocupa una ranura inalámbrica. La aplicación ofrece forma de onda, zebra, colores falsos, enfoque, vista previa LUT, grabación y superposiciones. La imagen de la interfaz muestra cómo introducir la dirección y la clave RTMP; la transmisión requiere una conexión a Internet propia del móvil y una configuración adecuada de NOR/SPD según el manual.

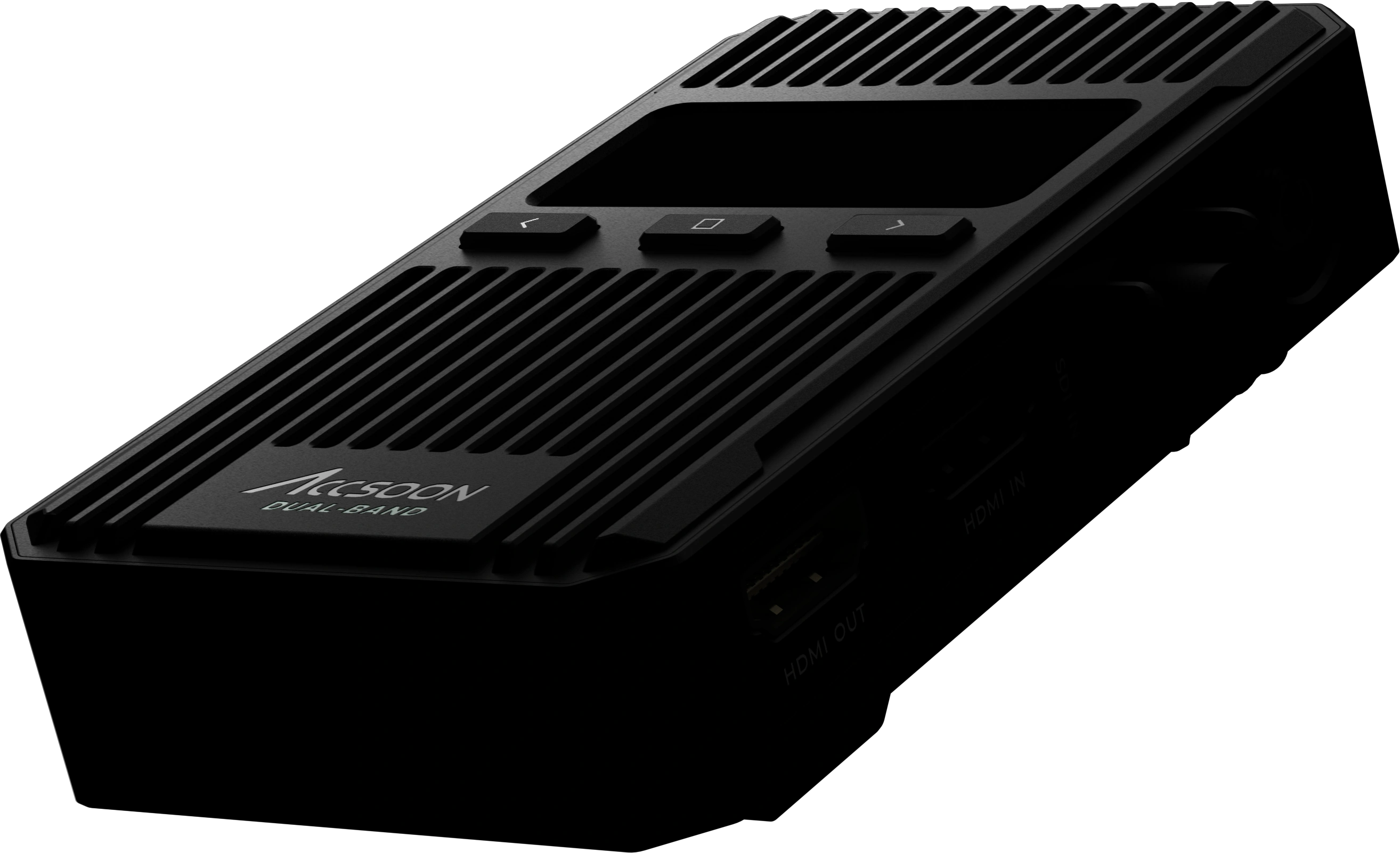

Carcasa silenciosa y compacta

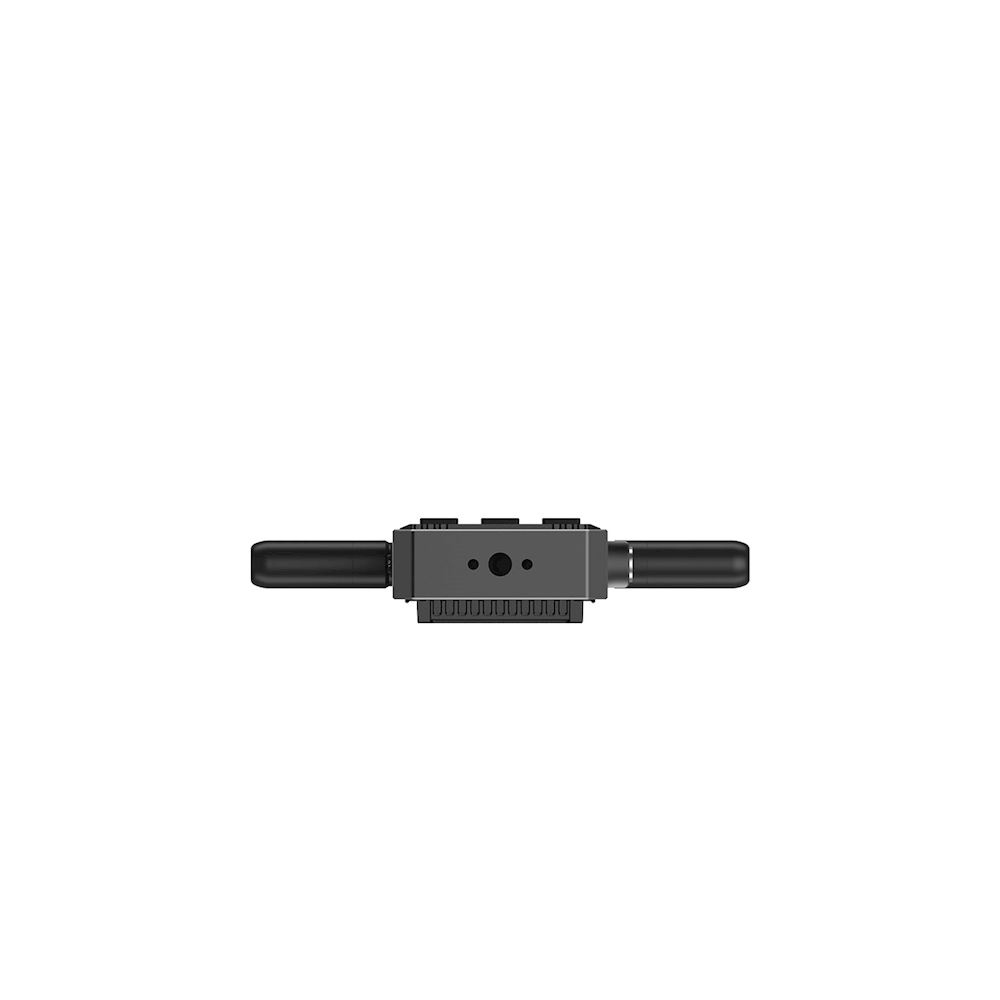

El chasis de aluminio sin ventilador no genera ruido de ventilación. La unidad mide 60 × 27,5 × 106,5 mm y pesa 210 g sin antenas. La rosca de 1/4″-20 con seguro antideslizamiento facilita el montaje en un soporte de cámara o en un trípode. La temperatura de funcionamiento oscila entre −10 y 40 °C; los detalles del fabricante muestran el diseño de refrigeración pasiva.
