Accsoon CineView Master 4K

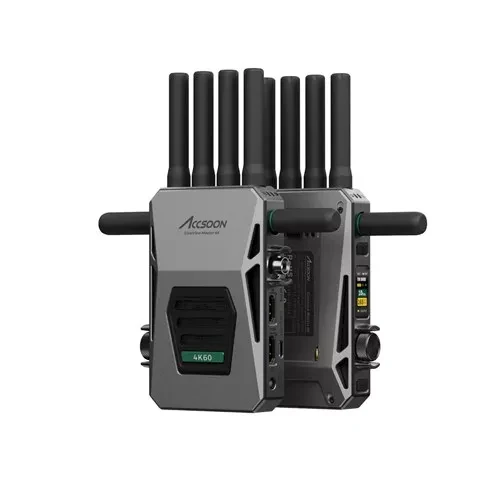

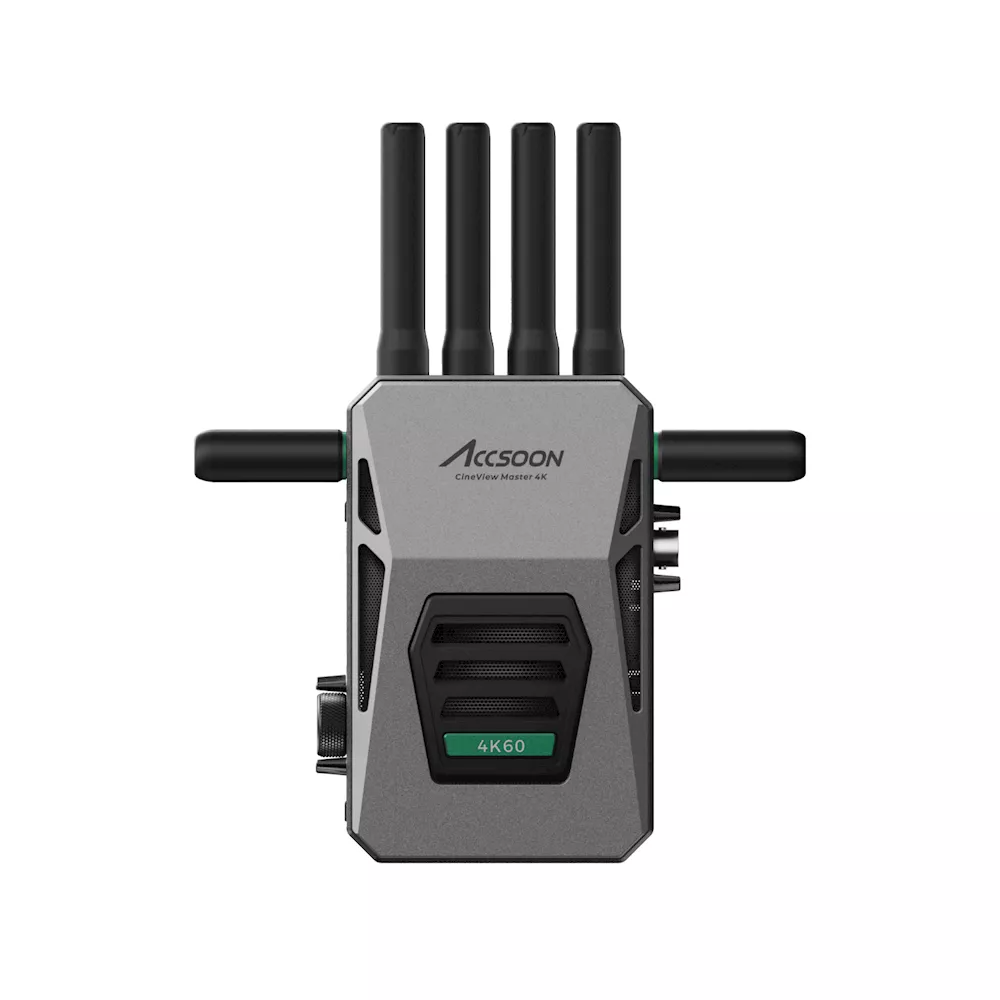

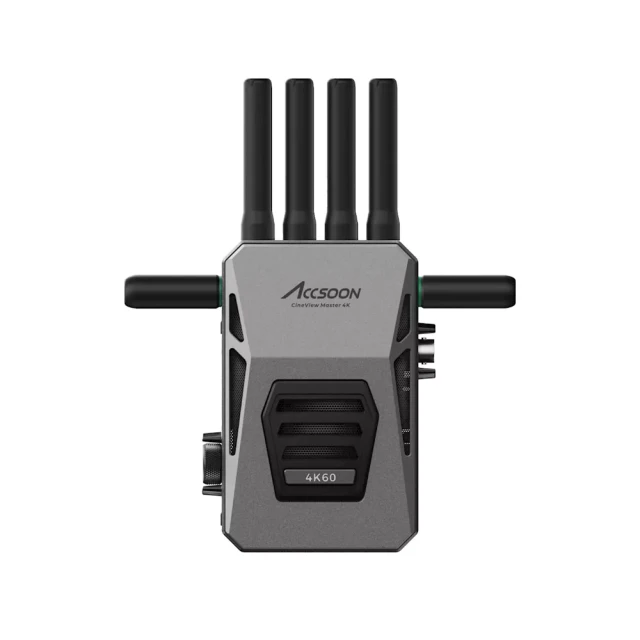

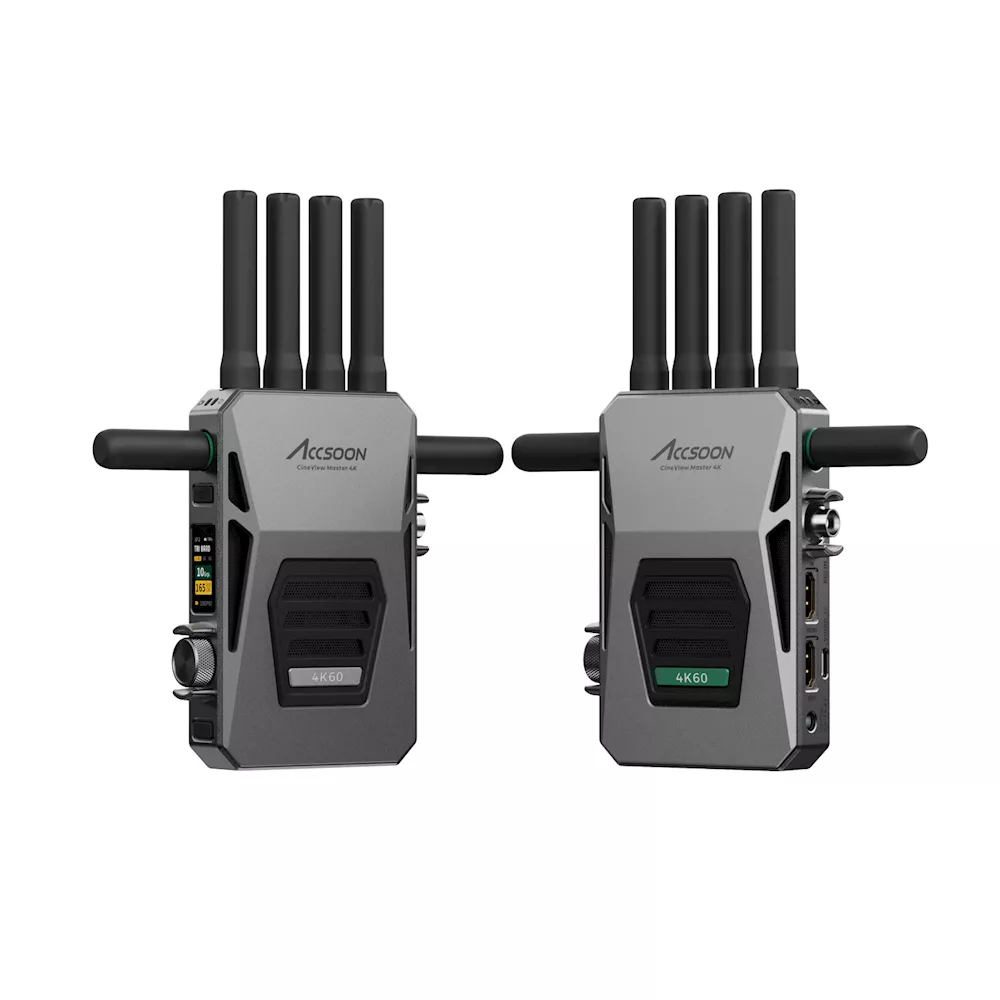

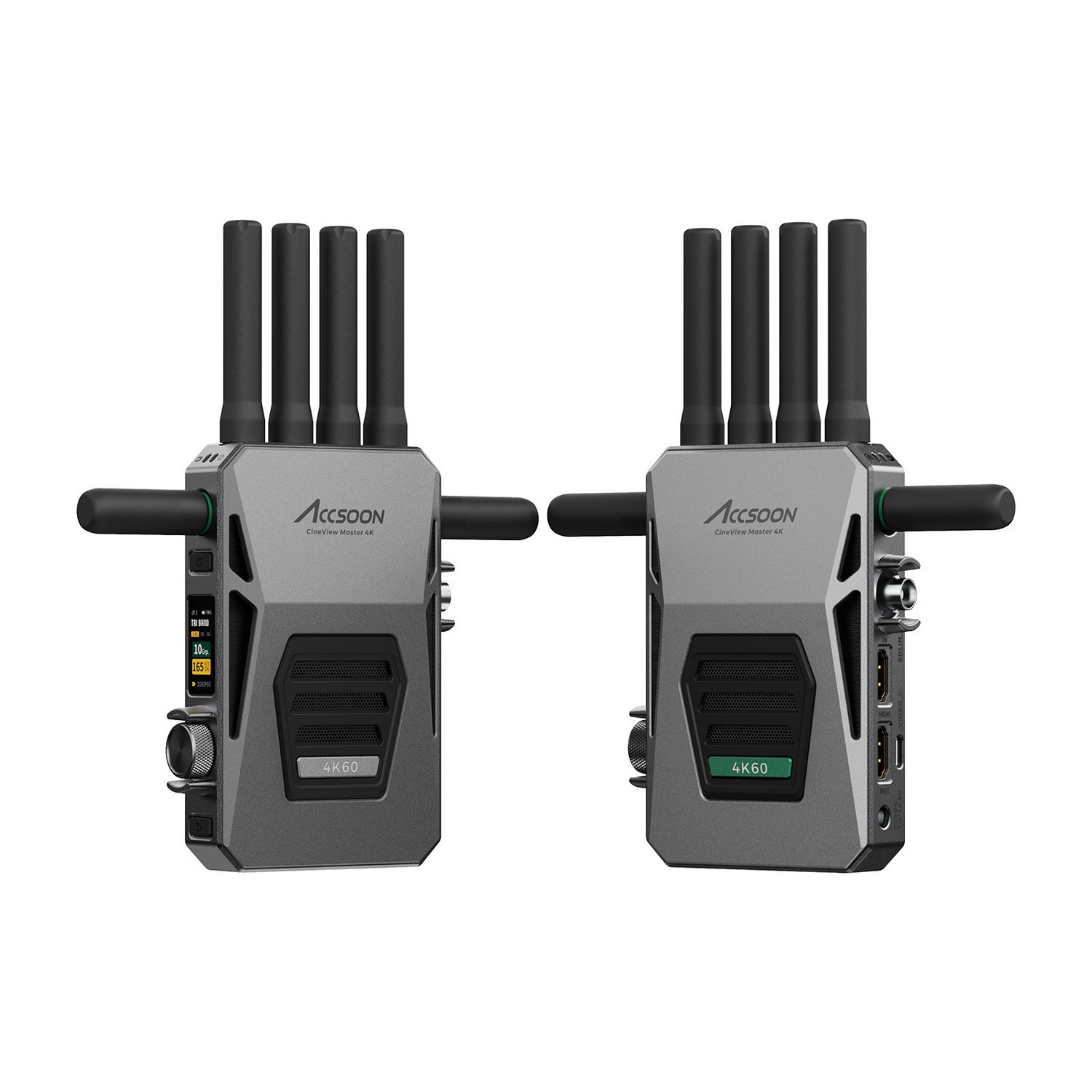

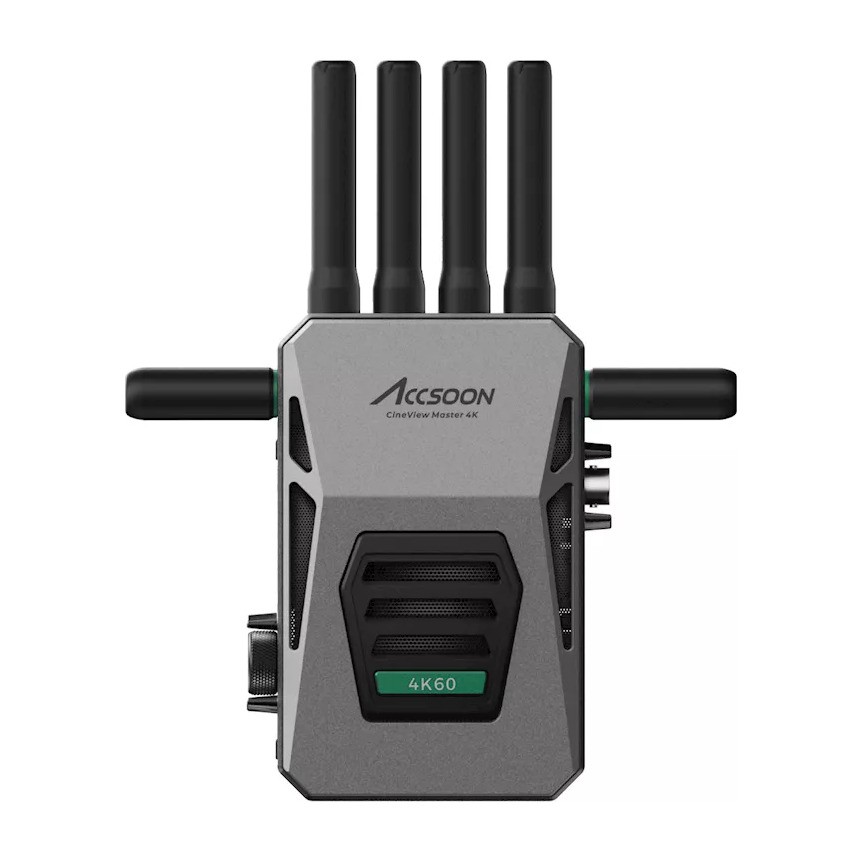

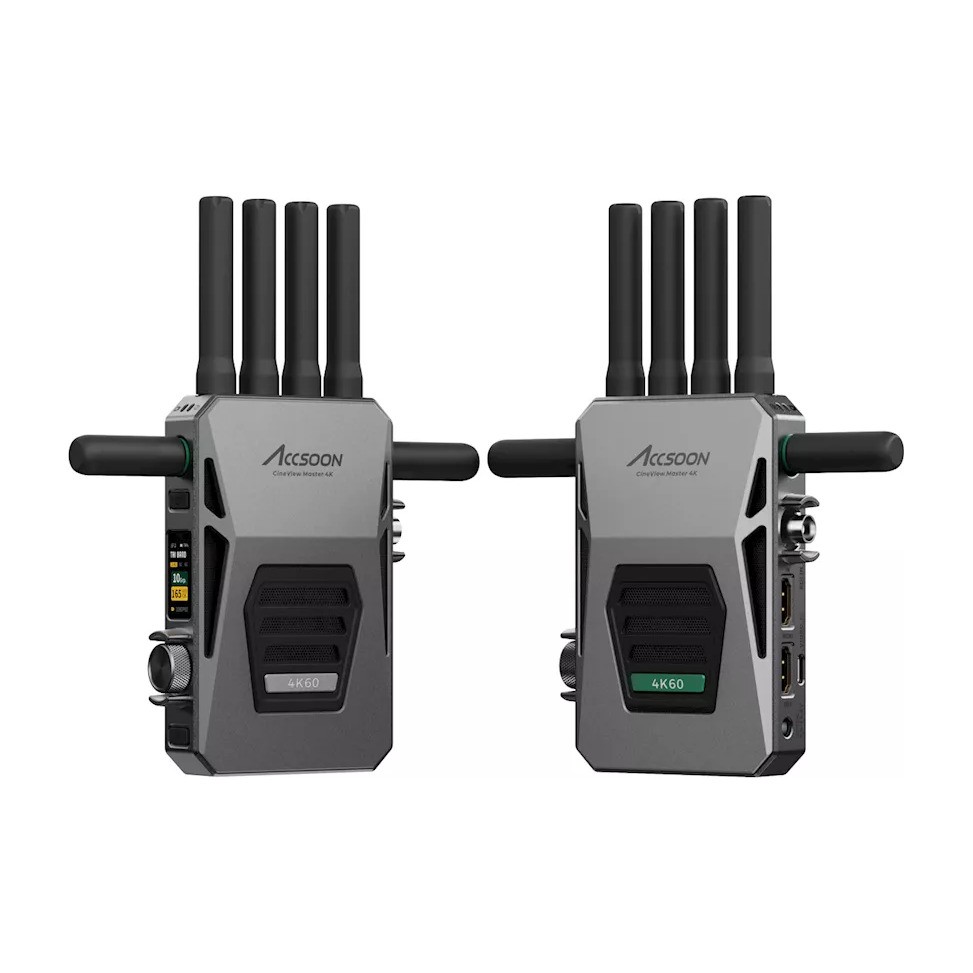

Accsoon CineView Master 4K 1TX + 1RX. Conjunto compuesto por un transmisor y un receptor para la visualización inalámbrica en UHD a través de HDMI y en Full HD a través de SDI. El sistema utiliza RTMS 4.0 y transmisión simultánea en 2,4/5/6 GHz para el director, el operador de enfoque o una estación de monitorización remota. Admite UHD 3840 × 2160 hasta 60p, H.264/H.265, cuatro previsualizaciones inalámbricas en el transmisor más una en un iPhone/iPad mediante cable, y una latencia inferior a 25 ms a 1080p60 o inferior a 35 ms a 4K60 en modo de bajo caudal de datos sin retardo de la cámara. Cada unidad cuenta con seis antenas, una pantalla LCD en color de 1,05″, carcasa de aluminio y alimentación mediante batería NP-F o CC de 7,4–16,8 V. La medida del fabricante de 2,5 km se aplica a 1080p60 con bajo caudal de datos en condiciones FCC, con línea de visión directa y sin interferencias; el funcionamiento permitido y el alcance real dependen de la ubicación. Las baterías, las fuentes de alimentación y los monitores se adquieren por separado.

ACCSOON CINEVIEW MASTER 4K · 1TX + 1RX

Imagen 4K para tu equipo de rodaje

Conjunto de un transmisor y un receptor para previsualización inalámbrica en UHD a través de HDMI y en Full HD a través de SDI.

UHD 4K602.4 / 5 / 6 GHzHDMI + SDI

Previsualización remota para el equipo de rodaje

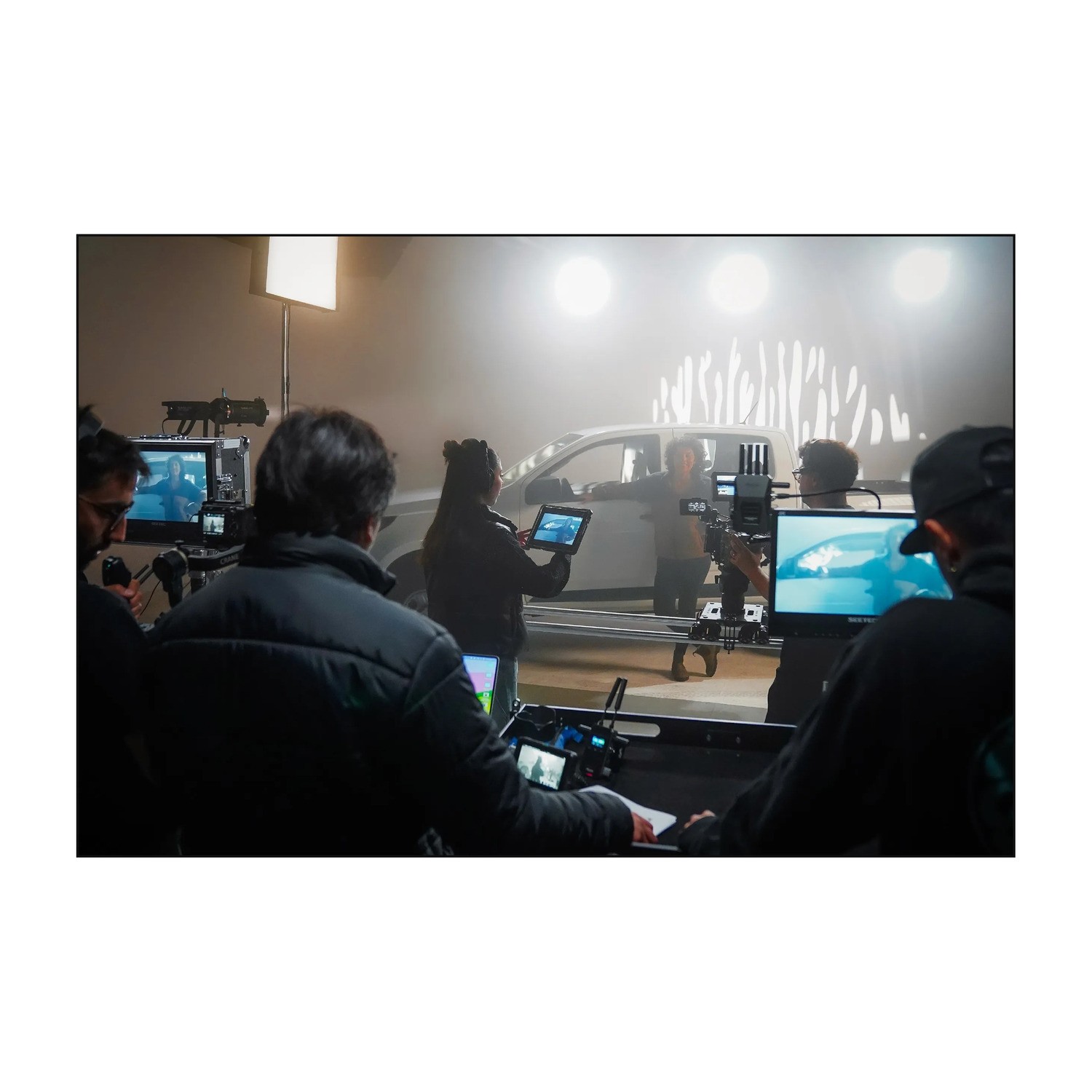

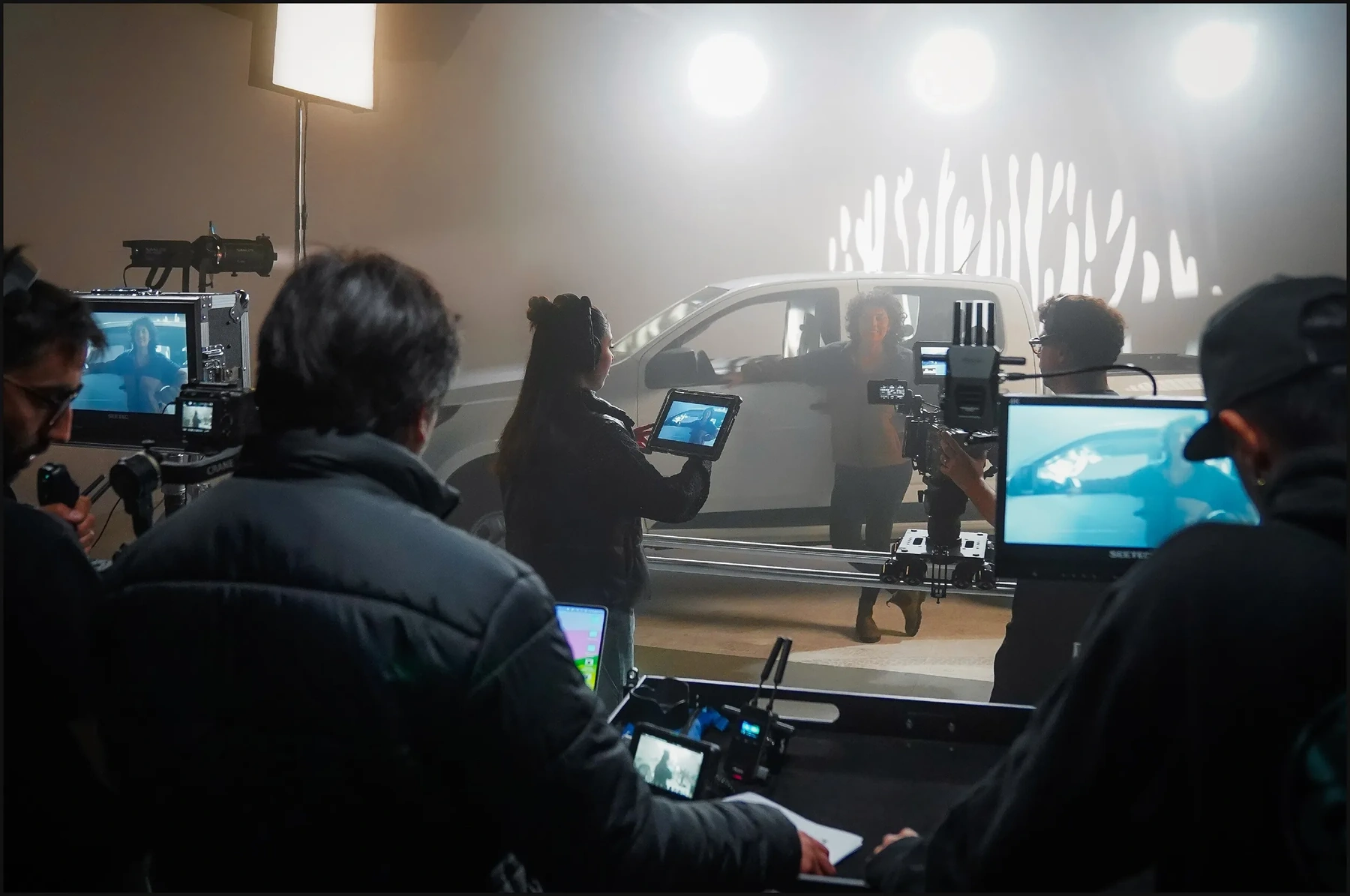

La fotografía del fabricante muestra el Master 4K durante un rodaje. El UHD de hasta 60p ayuda al director o al técnico de enfoque a evaluar los detalles sin necesidad de un largo cable de vídeo que atraviese el plató. Las cámaras, monitores y baterías que aparecen en la imagen se adquieren por separado.

Tres bandas, transmisiones simultáneas

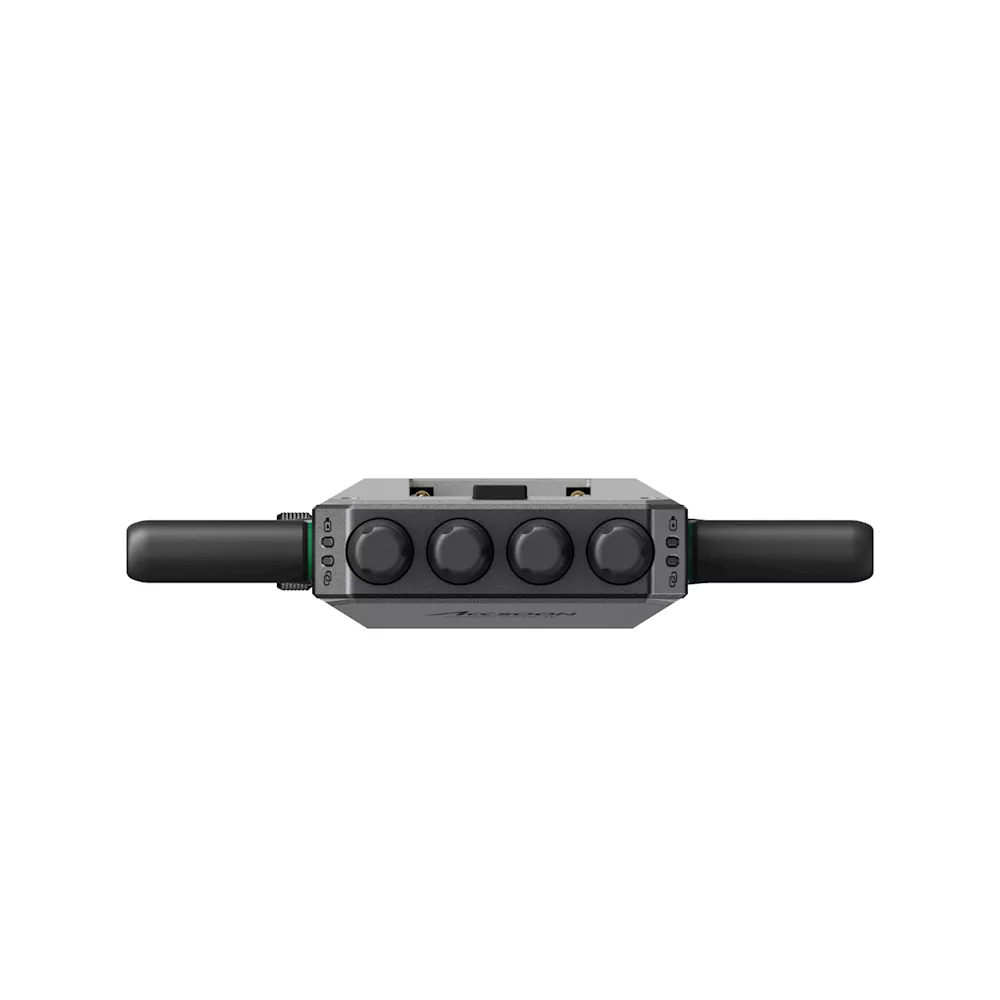

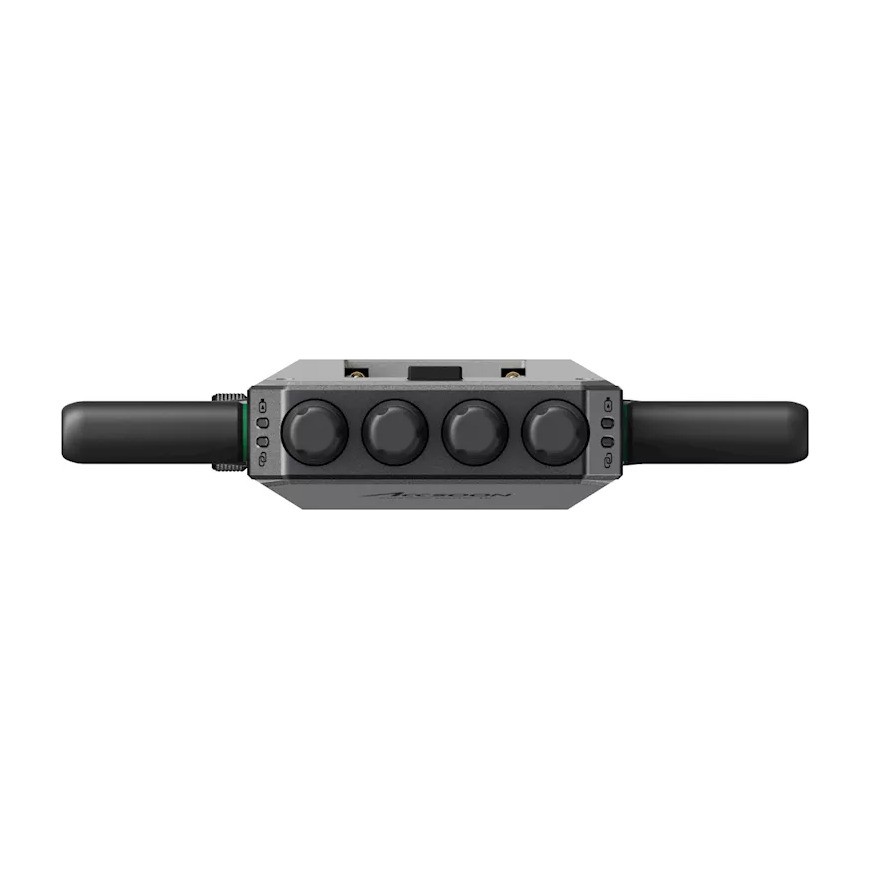

RTMS 4.0 coordina la transmisión en las bandas de 2,4, 5 y 6 GHz con DFS. El procesador con capacidad para 8K gestiona los flujos simultáneos; la imagen real sigue siendo UHD 4K60. Instala correctamente las seis antenas en la unidad: cuatro largas para 2,4/5 GHz y dos cortas para 6 GHz.

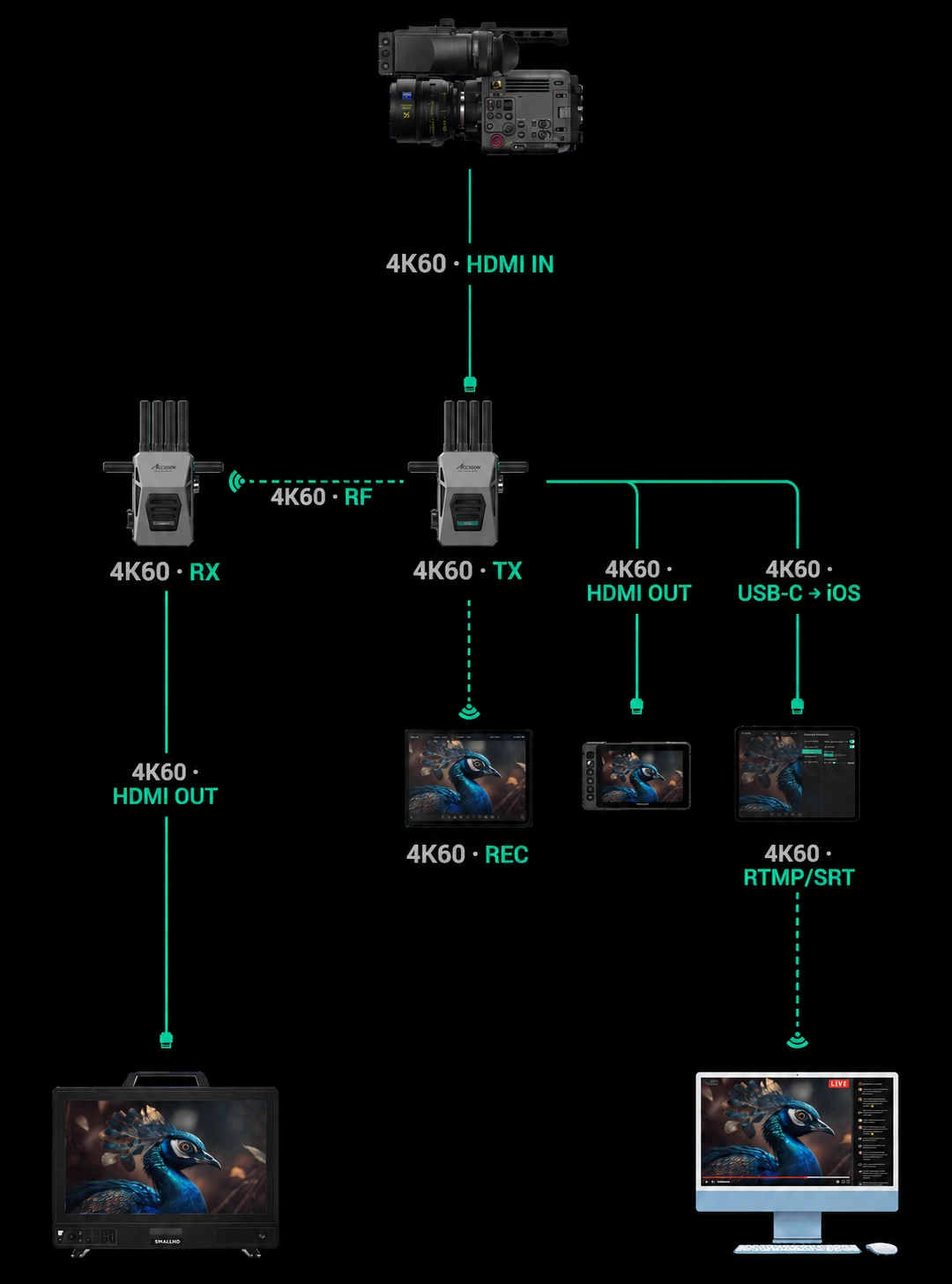

Una cámara, varias vistas previas

El diagrama muestra la entrada TX, la recepción inalámbrica RX, la salida en bucle HDMI TX y la salida de vídeo USB-C a iOS. Un solo TX proporciona un total de cuatro vistas previas inalámbricas mediante una combinación de receptores y móviles compatibles, además de una conexión por cable a un iPhone/iPad. Cada receptor (RX) ocupa una ranura inalámbrica. La salida HDMI del receptor (RX) ofrece UHD hasta 60p, mientras que la salida SDI se mantiene en Full HD hasta 60p. La grabación en móvil y la transmisión por Internet las gestiona Accsoon SEE. Configura el mismo grupo de transmisores (TX) y receptores (RX). El resto de dispositivos que aparecen en la imagen se adquieren por separado.

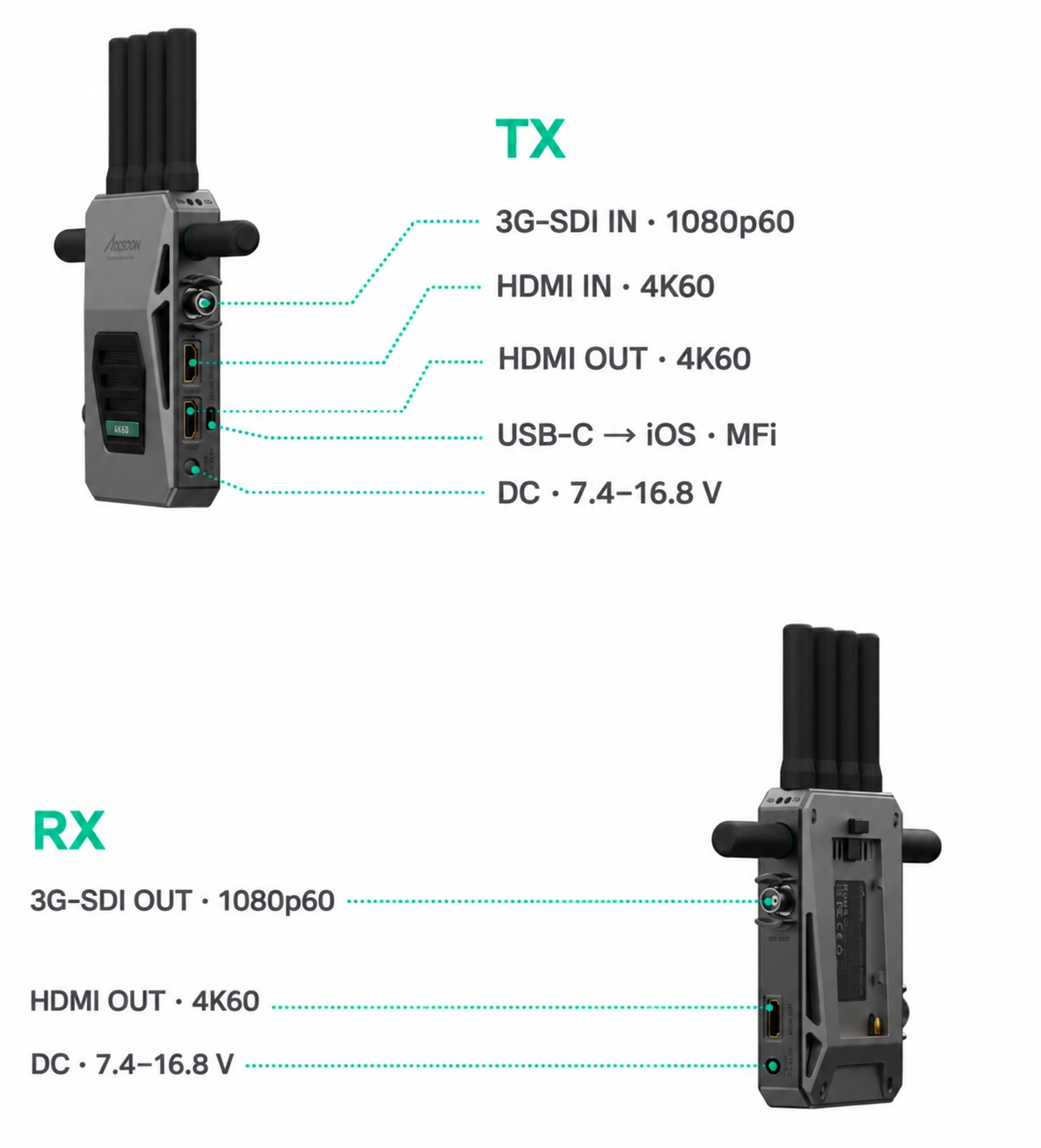

El conector adecuado para la señal

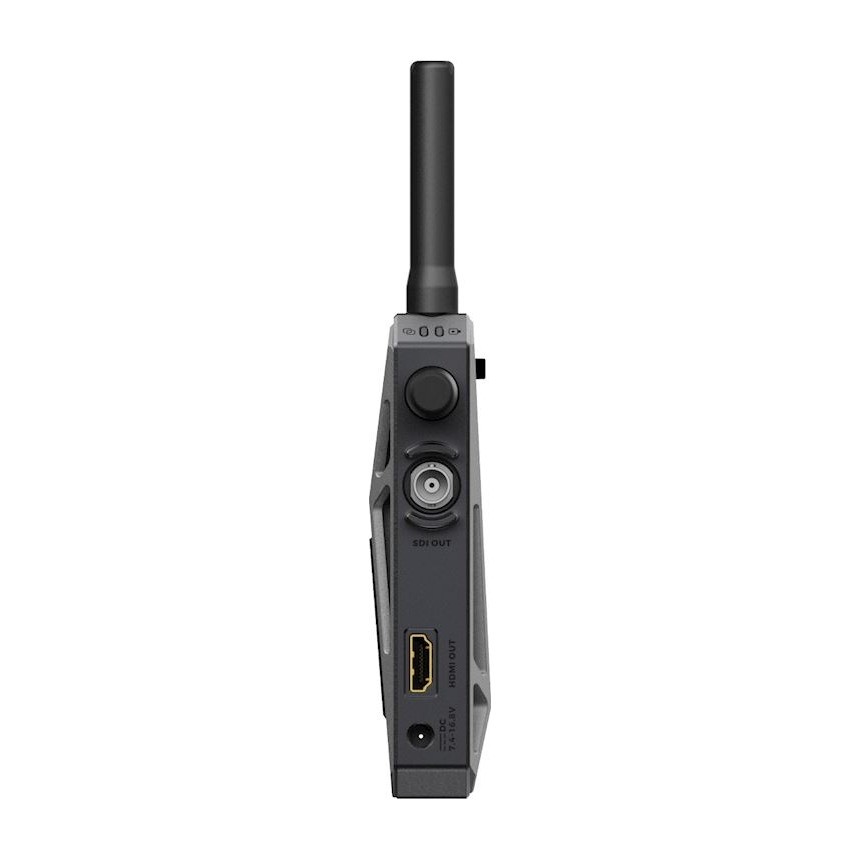

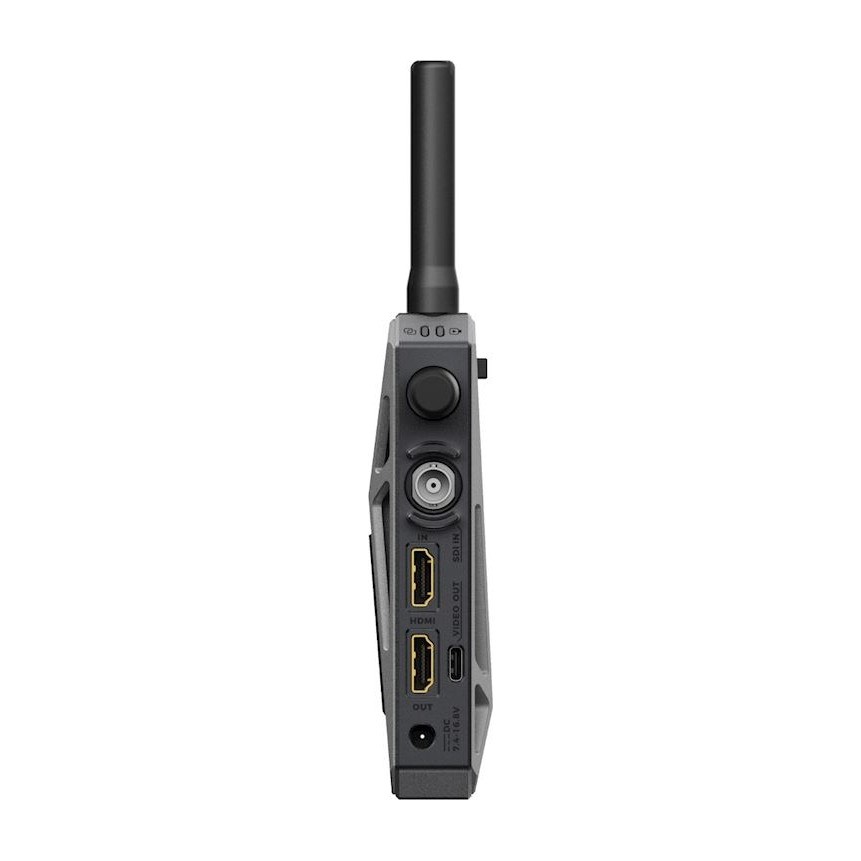

Arriba: TX con entrada 3G-SDI hasta 1080p60, entrada/salida en bucle HDMI hasta UHD 4K60, salida de vídeo USB-C para iPhone/iPad y entrada de CC. Abajo: RX con salida 3G-SDI de hasta 1080p60, salida HDMI de hasta UHD 4K60 y entrada de CC. El RX no dispone de salida de vídeo USB. La entrada SDI es compatible con A/B; la salida del RX es de nivel A. La salida en bucle HDMI corresponde a la entrada HDMI.

Conserva los detalles en 4K

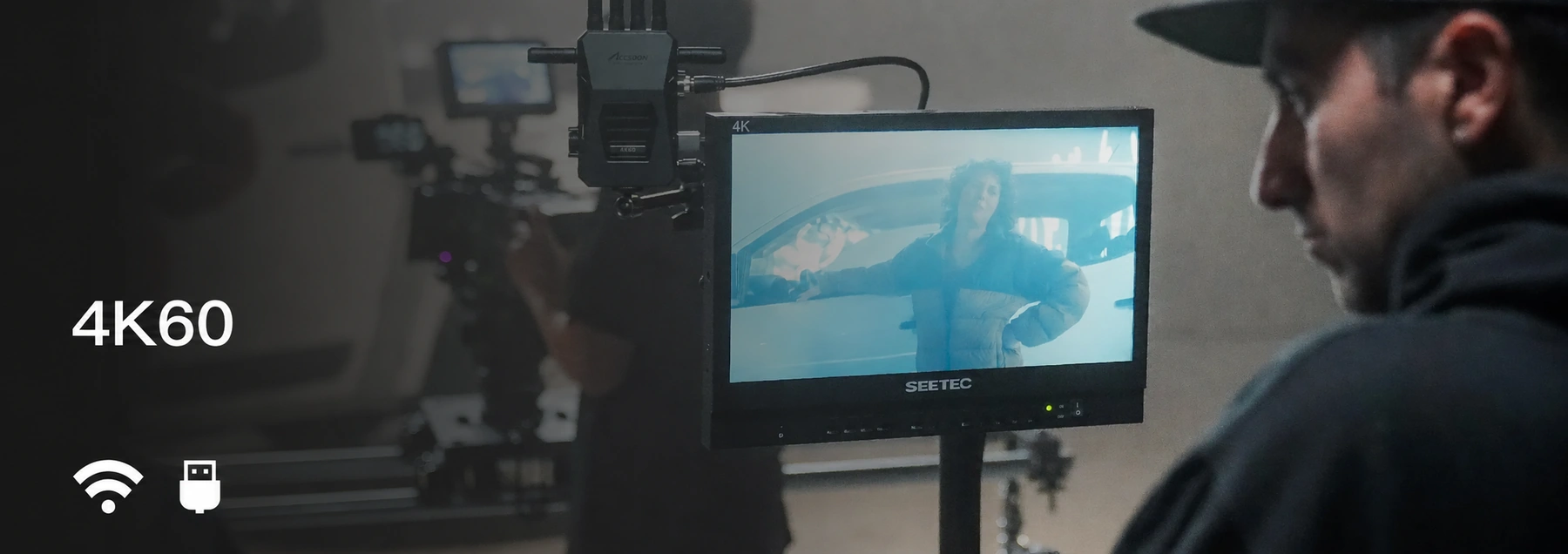

La transmisión 4K permite la visualización tanto inalámbrica como por cable en dispositivos iOS. La fotografía muestra el Master 4K RX conectado a un monitor a través de HDMI.

Flujo por cable independiente

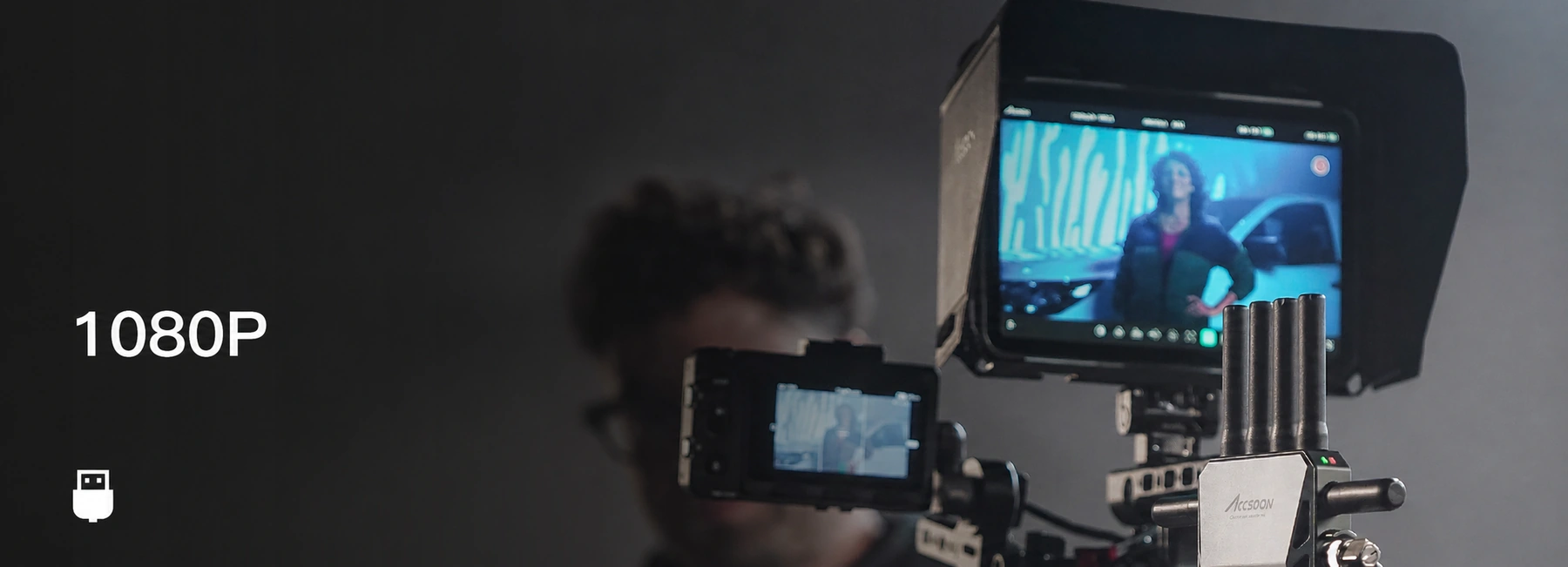

El TX proporciona una transmisión USB-C de 1080p dedicada al iPhone/iPad. Su alta velocidad de transmisión se configura en Accsoon SEE de forma independiente del vídeo inalámbrico.

Visualización móvil a través de Wi-Fi

La transmisión inalámbrica a 1080p permite la visualización móvil a través de la red Wi-Fi Accsoon_XXXX. Cada dispositivo móvil inalámbrico ocupa una de las cuatro ranuras de visualización del TX.

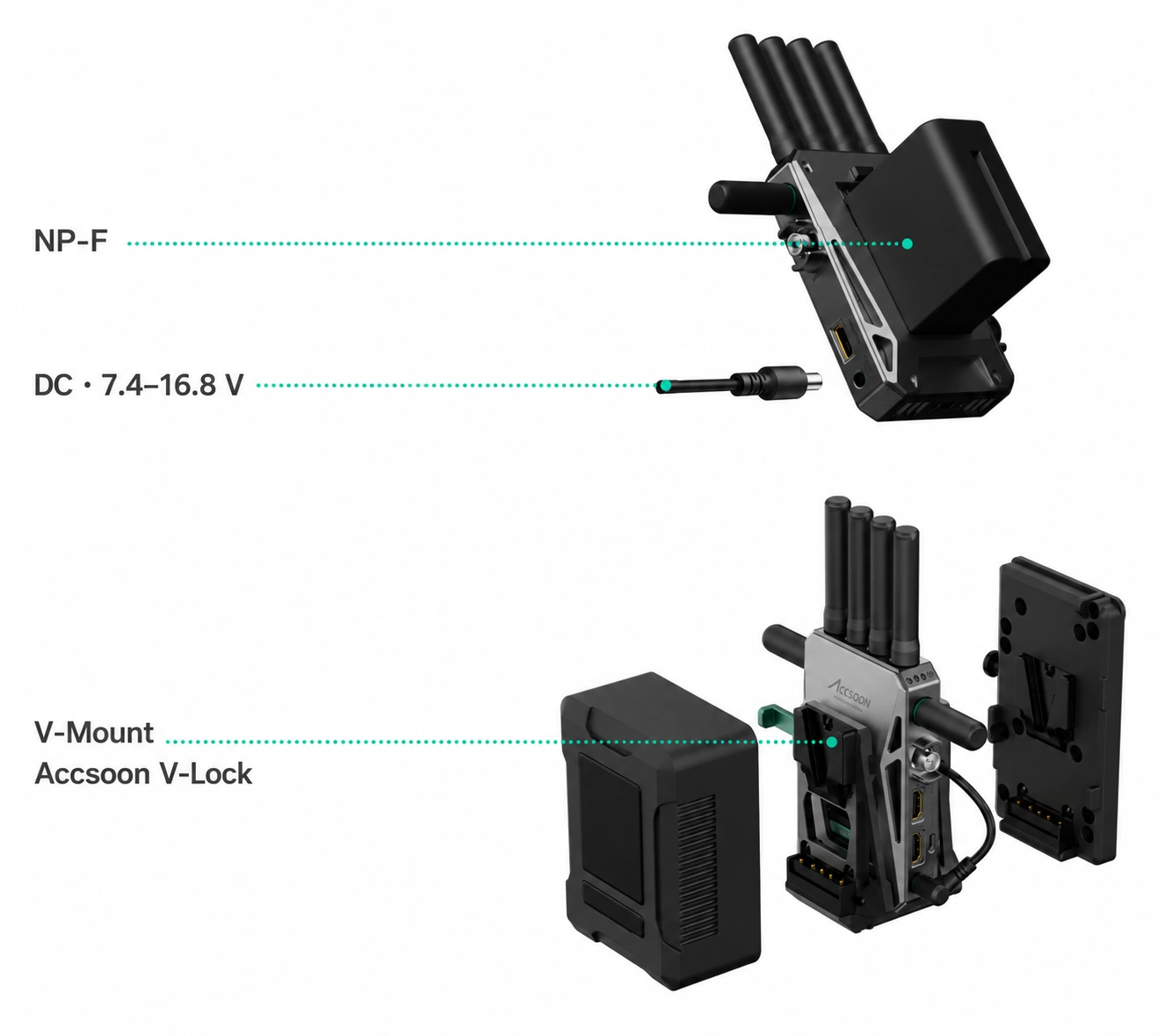

Batería NP-F o fuente de alimentación externa de CC

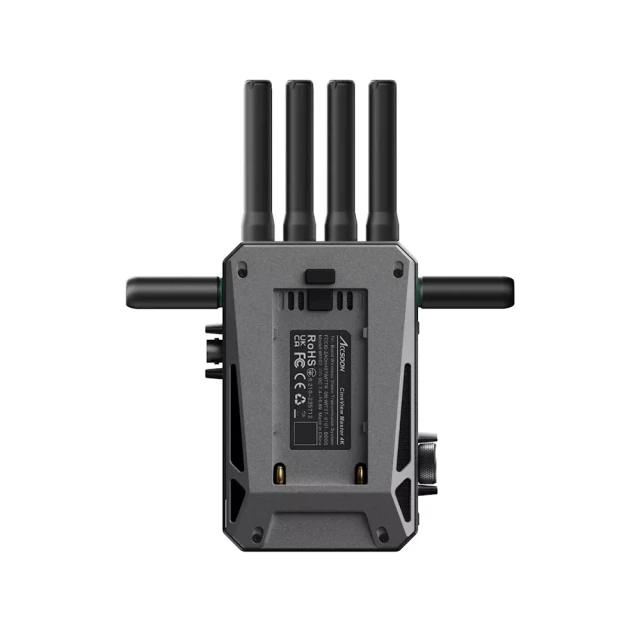

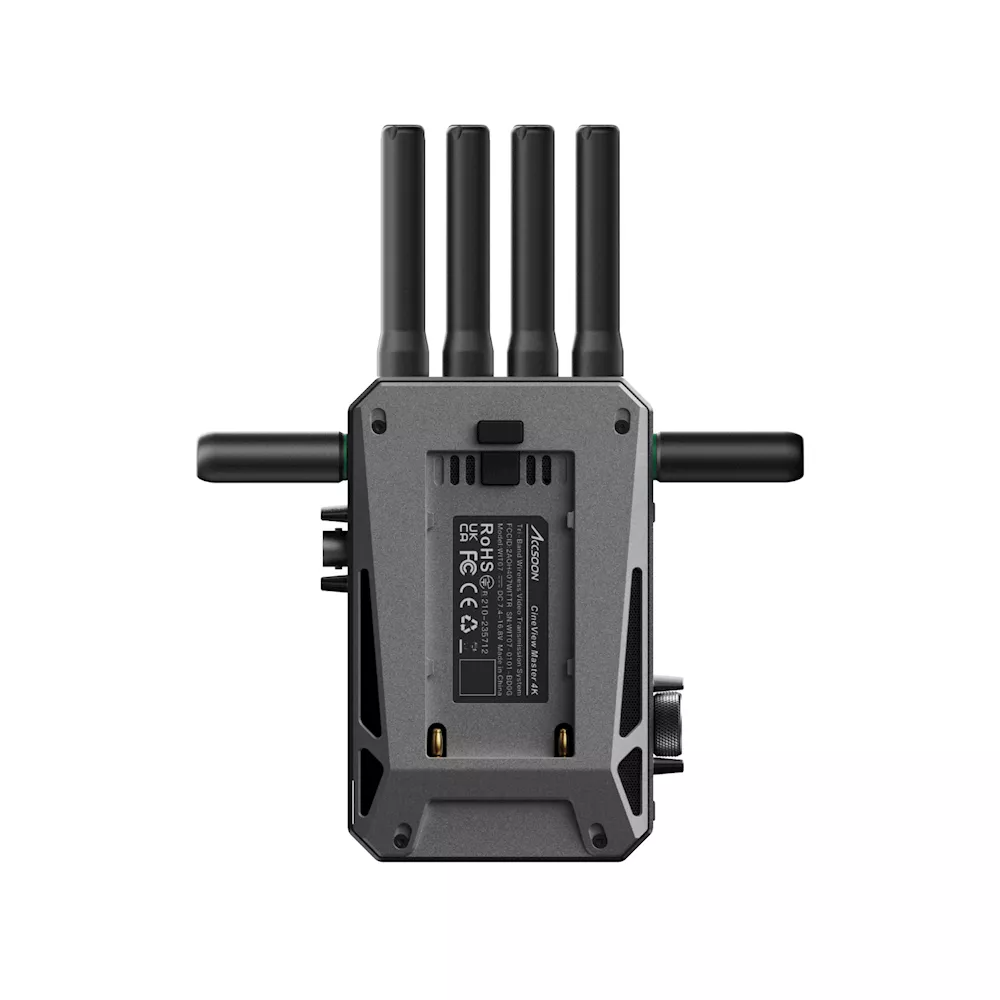

Utiliza una batería NP-F550/750/970 o una fuente de alimentación de CC de 7,4–16,8 V, 5,5 × 2,1 mm con polo positivo en el centro, de una fuente de al menos 2 A. Para cambiarla en funcionamiento, es necesario tener conectada una segunda fuente de alimentación. Consumo típico: TX 6,5 W sin cargar el móvil, RX 5 W. El adaptador V-Lock opcional que se muestra pertenece al Master 4K TX, no al RX; se adquiere por separado.

Refrigeración según el entorno

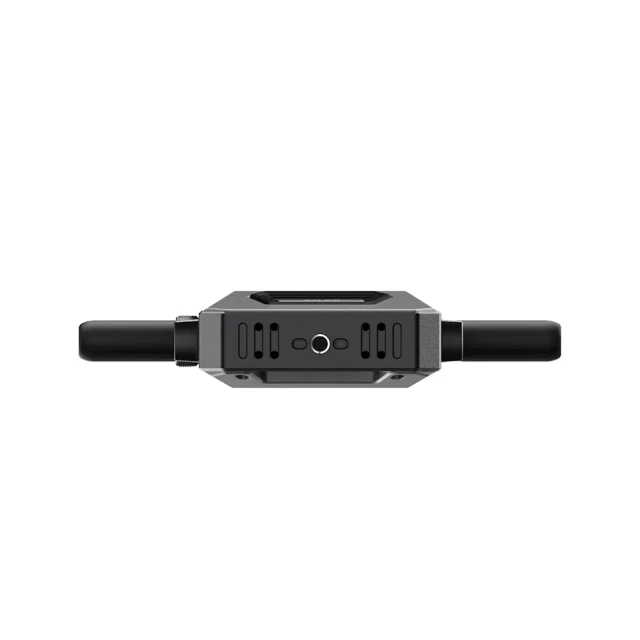

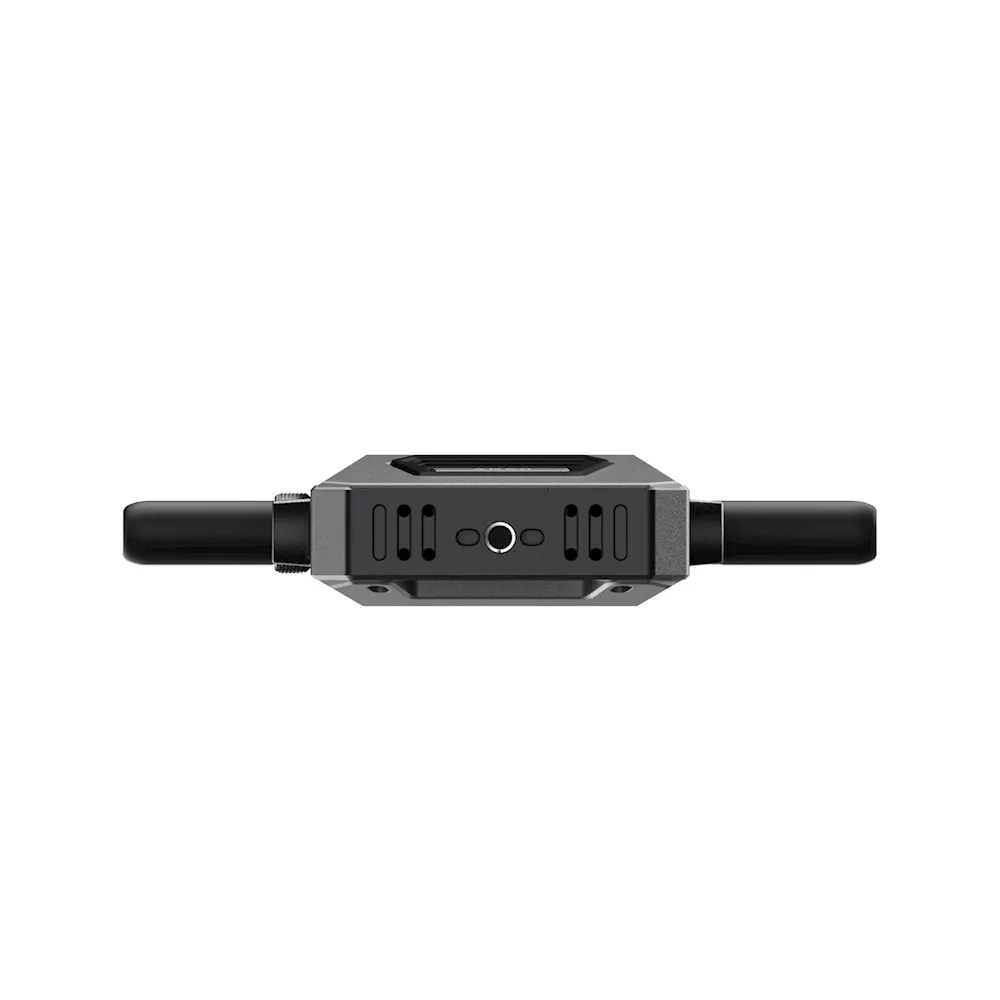

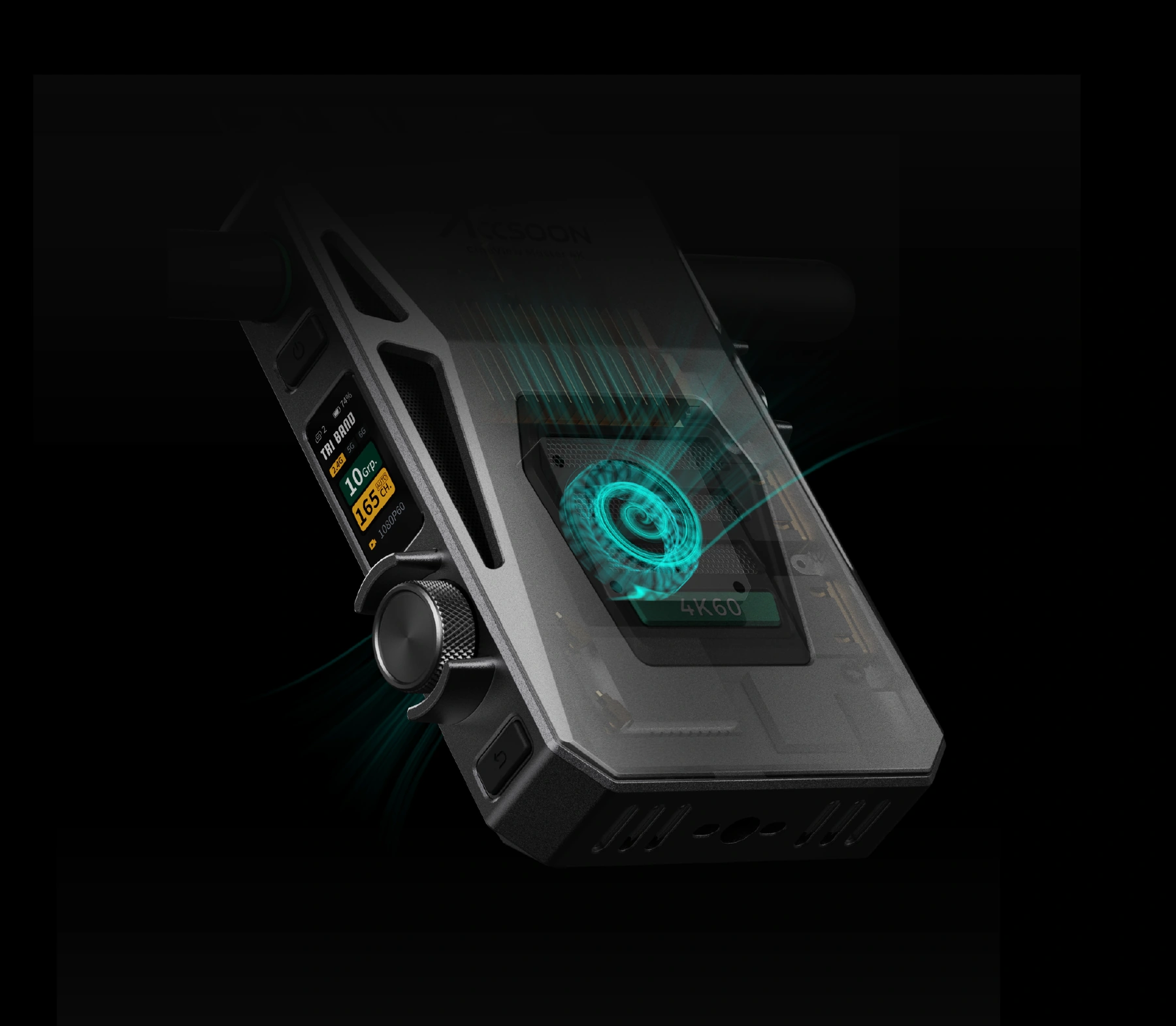

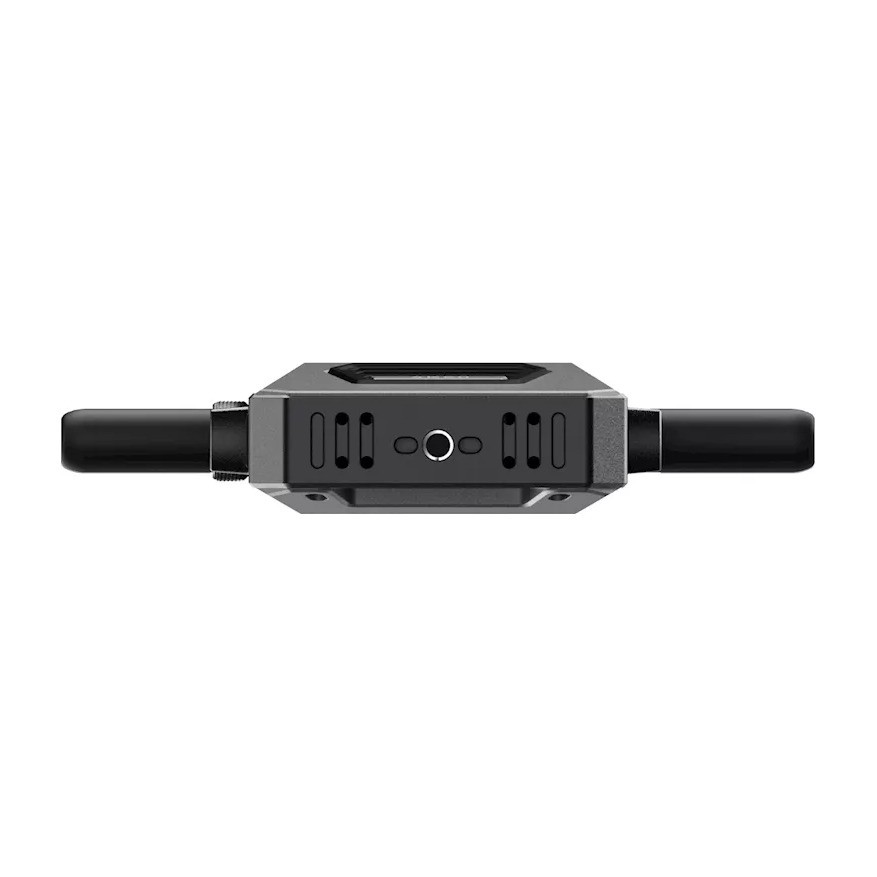

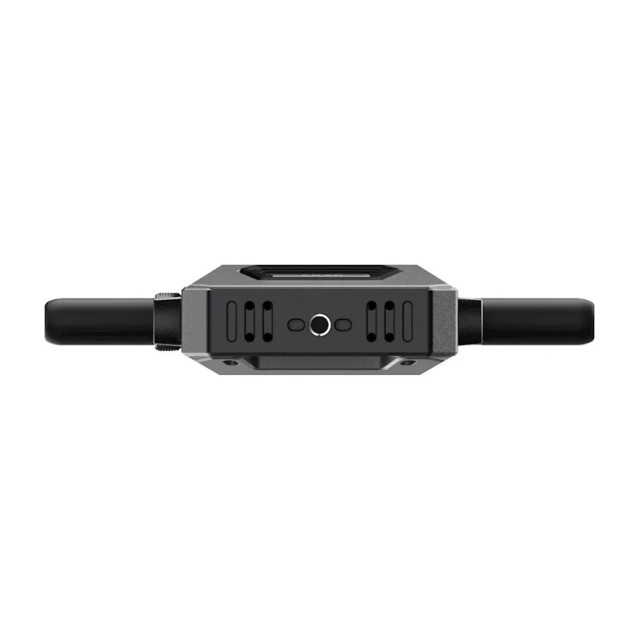

La unidad de aluminio cuenta con un ventilador activo con los modos Estándar, Silencioso y Apagado. El modo Estándar ajusta las revoluciones en función de la temperatura, mientras que el modo Silencioso limita su velocidad máxima. La pantalla LCD en color de 1,05″ y el mando giratorio permiten visualizar y configurar la conexión, el formato, el canal y el grupo. La rosca de montaje de 1/4″ con bloqueo antirrotación permite fijar la unidad a un soporte adecuado. El cuerpo mide 130 × 95 × 32 mm sin antenas.

Echa un vistazo al aspecto previsto

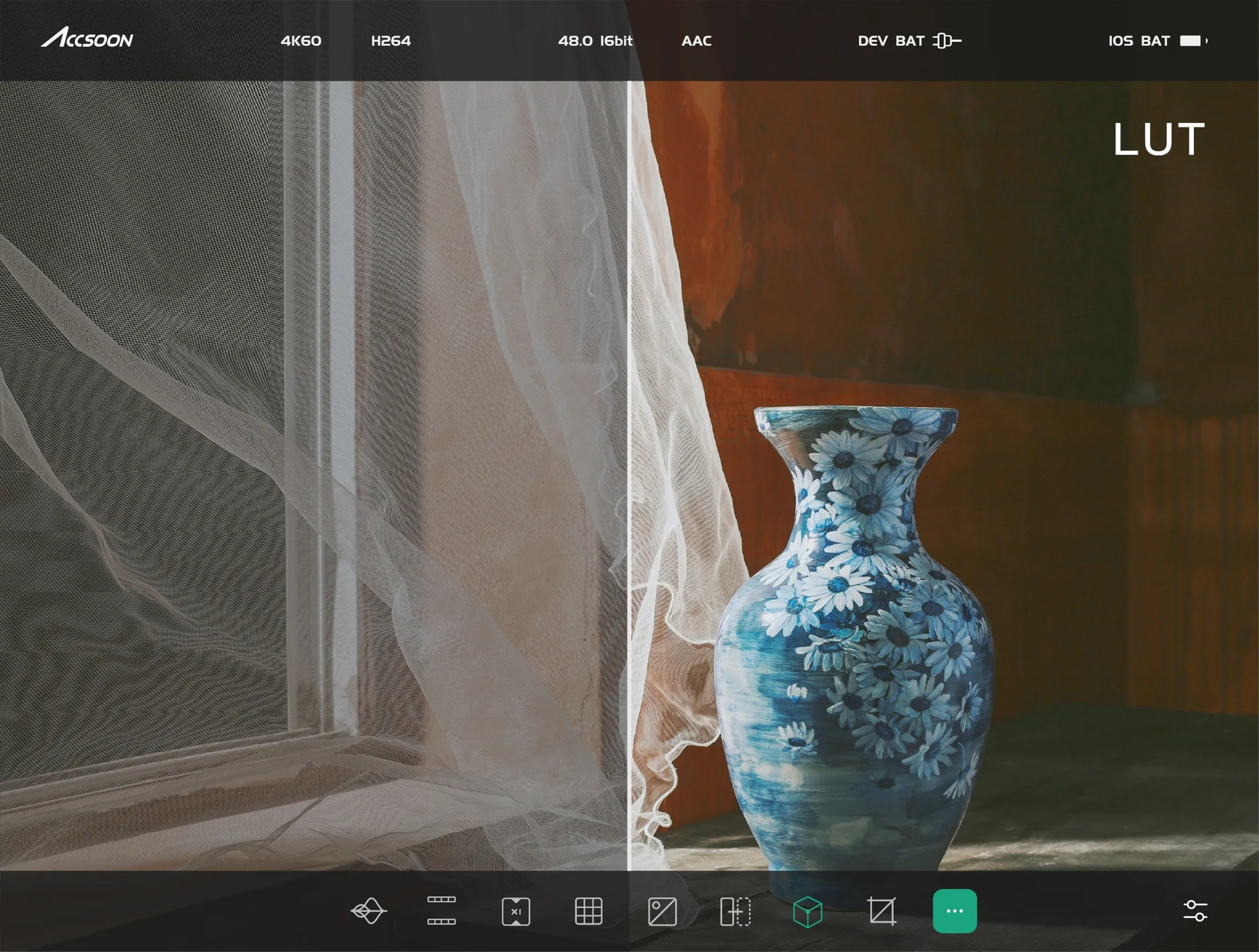

La demostración oficial dividida de Accsoon SEE compara la vista previa de la LUT con la imagen original. La aplicación es compatible con LUT 3D .cube y herramientas de previsualización como la forma de onda, los colores falsos y el focus peaking. La vista previa de la LUT te ayudará a evaluar la grabación en formato Log; los ajustes de la aplicación también permiten aplicarla a la grabación móvil o a la retransmisión en directo. Comprueba el modo seleccionado antes de grabar.

Preparación de la grabación móvil

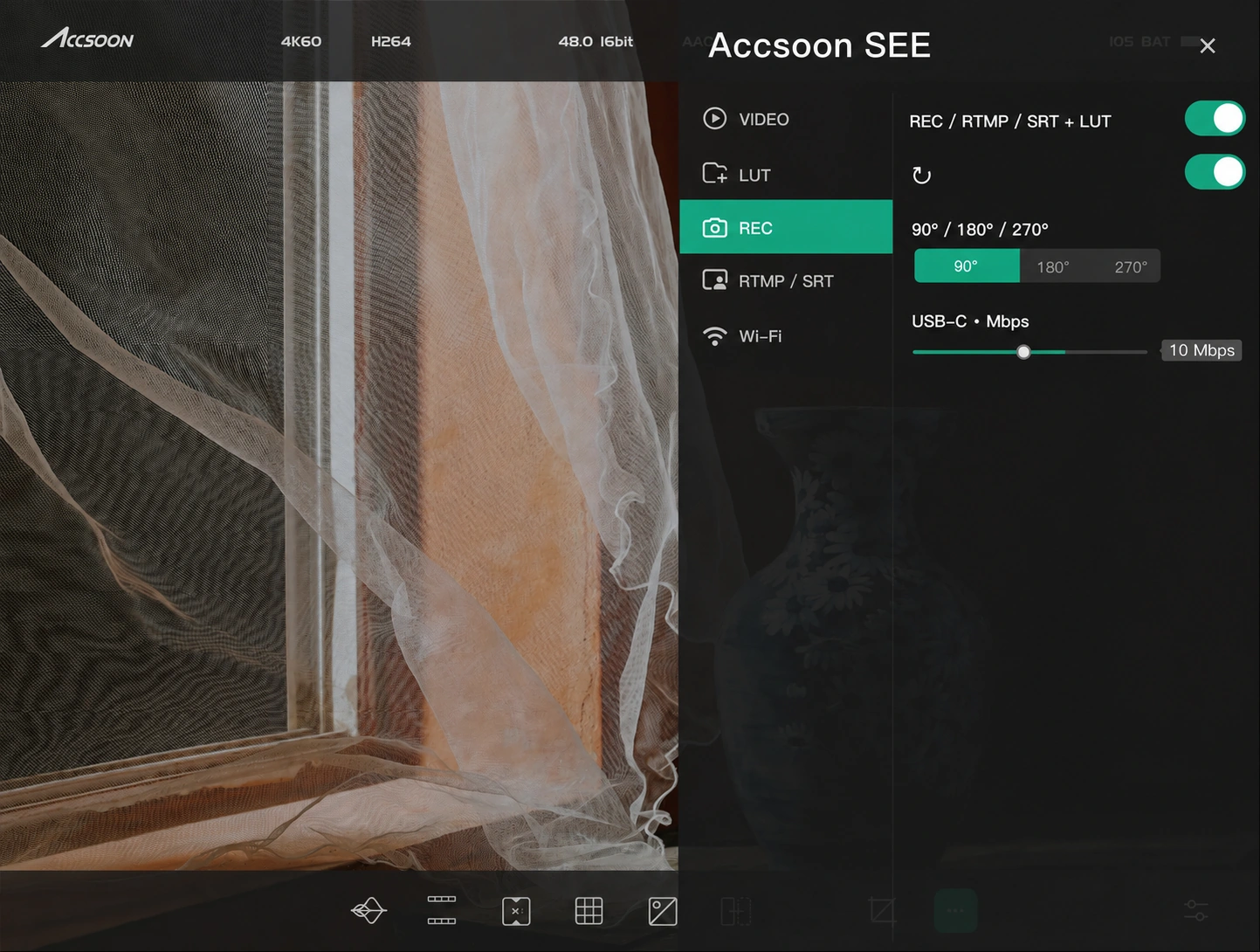

El panel SEE que se muestra distingue entre la LUT, la rotación y el flujo de datos por cable USB. La grabación móvil o la transmisión se pueden girar 90°, 180° o 270° según el formato de salida. La grabación de la aplicación es una copia de vista previa; guarda los archivos principales de la cámara. Las funciones dependen del dispositivo y de la versión de la aplicación.

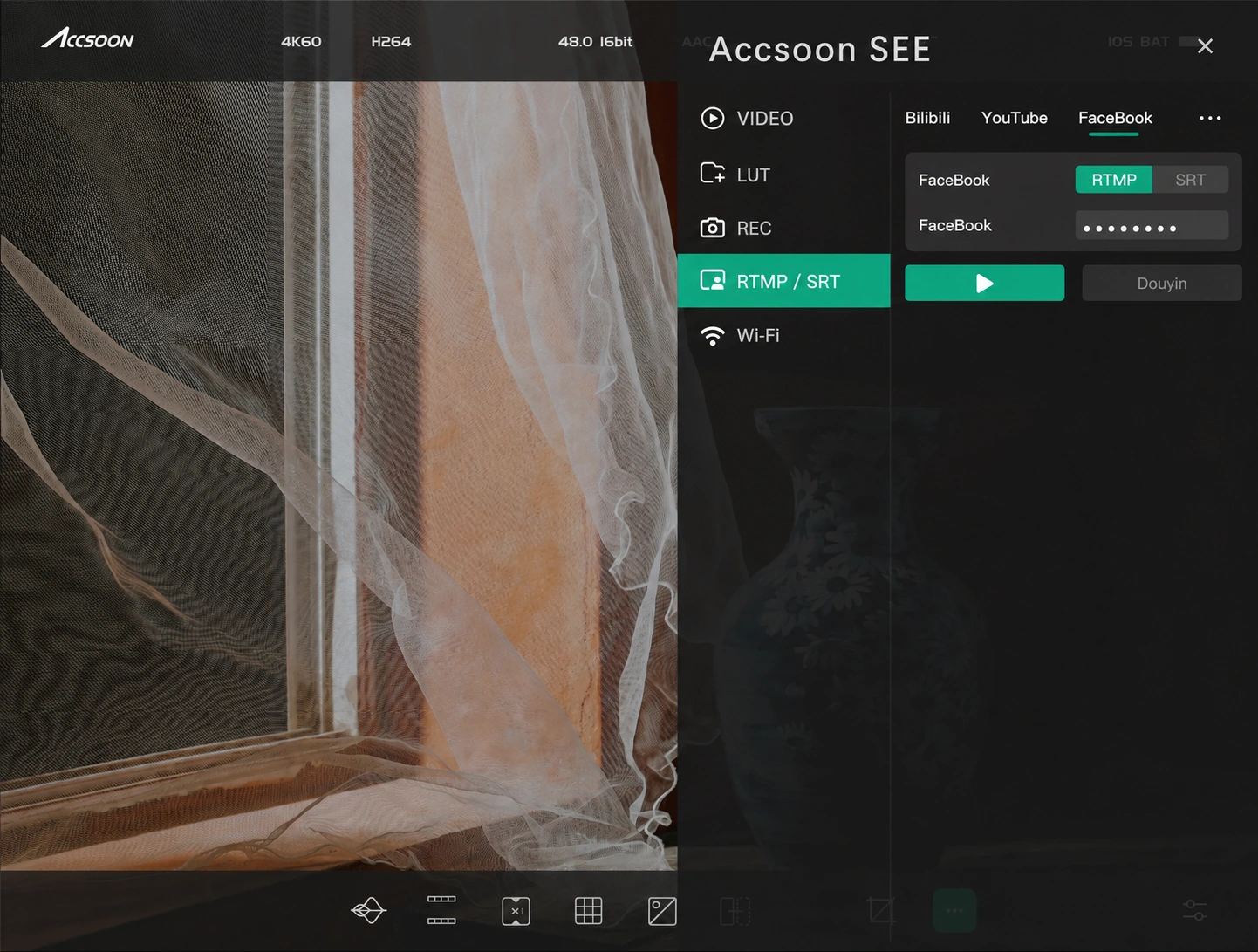

Transmisión desde Accsoon SEE

La aplicación ofrece una transmisión RTMP/SRT a través de la propia conexión a Internet del móvil. Configura la dirección del servicio y la clave de transmisión, y asegúrate de disponer de conexión a Internet móvil cuando recibas la imagen a través de Wi-Fi. Los procedimientos en la nube de Frame.io requieren una cuenta adecuada y conexión a Internet. El gráfico con marcas técnicas es una ilustración explicativa, no una promesa de una interfaz localizada de la aplicación.

Preparación del equipo

La salida TX USB-C con certificación MFi envía la señal de vídeo y alimentación de 5 V/3 A a un único iPhone o iPad compatible; no se trata de una entrada de alimentación USB-C ni de un capturador genérico para PC. Para Lightning, utiliza el cable específico de Accsoon. Algunos ejemplos de dispositivos móviles compatibles son el iPhone 12 y modelos posteriores, el iPad Pro de 12,9″ a partir de la 3.ª generación, el iPad Pro de 11″ a partir de la 3.ª generación, el iPad a partir de la 9.ª generación, el Air a partir de la 4.ª generación y el mini a partir de la 6.ª generación. La visualización inalámbrica también es compatible con Android y con los Mac M1/M2/M3 compatibles. Utiliza el firmware y la aplicación más recientes. El flujo de datos inalámbrico afecta a la recepción (RX) y a la visualización inalámbrica de la aplicación; la configuración por cable independiente afecta al vídeo USB. Las opciones CBR/VBR permiten seleccionar el comportamiento del flujo de datos. El transmisor (TX) pesa 322 g sin antenas.
