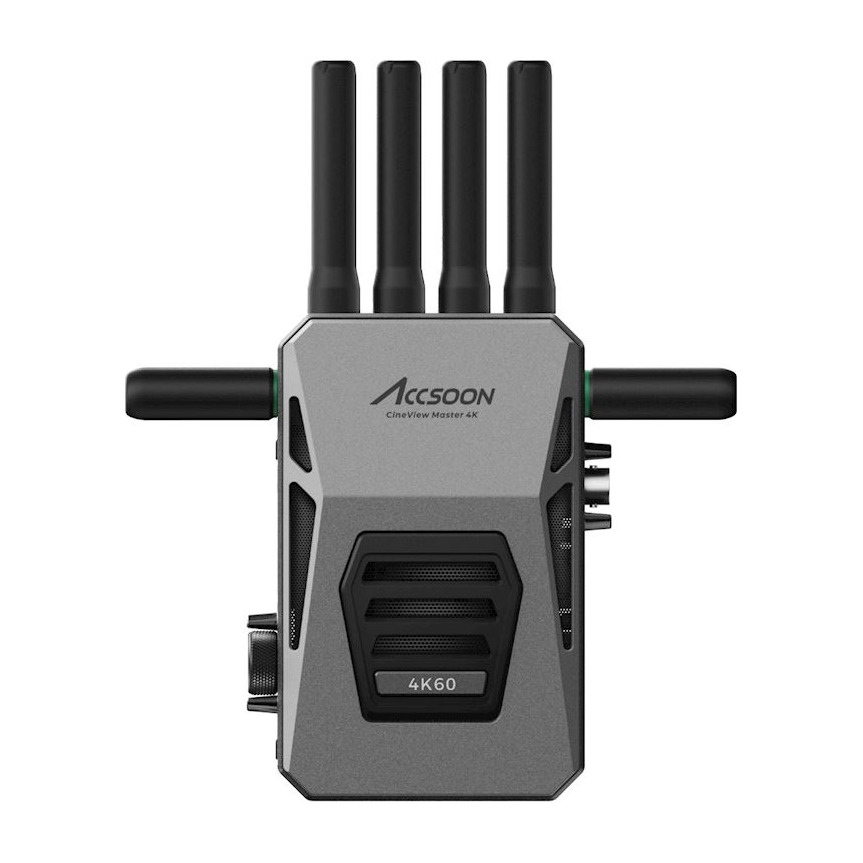

Accsoon CineView Master 4K - Receiver only

Accsoon CineView Master 4K RX. Receptor independiente para el sistema Master 4K con salidas HDMI UHD y SDI Full HD. El transmisor se adquiere por separado. El sistema utiliza RTMS 4.0 y transmisión simultánea en 2,4/5/6 GHz para el director, el operador de enfoque o el puesto de monitorización remoto. Admite UHD 3840 × 2160 hasta 60p, H.264/H.265, cuatro vistas previas inalámbricas en el TX más una en iPhone/iPad mediante cable, y una latencia inferior a 25 ms a 1080p60 o inferior a 35 ms a 4K60 en modo de bajo caudal de datos sin retardo de la cámara. Cada unidad cuenta con seis antenas, una pantalla LCD en color de 1,05″, carcasa de aluminio y alimentación mediante batería NP-F o CC de 7,4–16,8 V. La medida del fabricante de 2,5 km se aplica a 1080p60 con bajo caudal de datos en condiciones FCC, con línea de visión directa y sin interferencias; el funcionamiento permitido y el alcance real dependen de la ubicación. Las baterías, las fuentes de alimentación y los monitores se adquieren por separado.

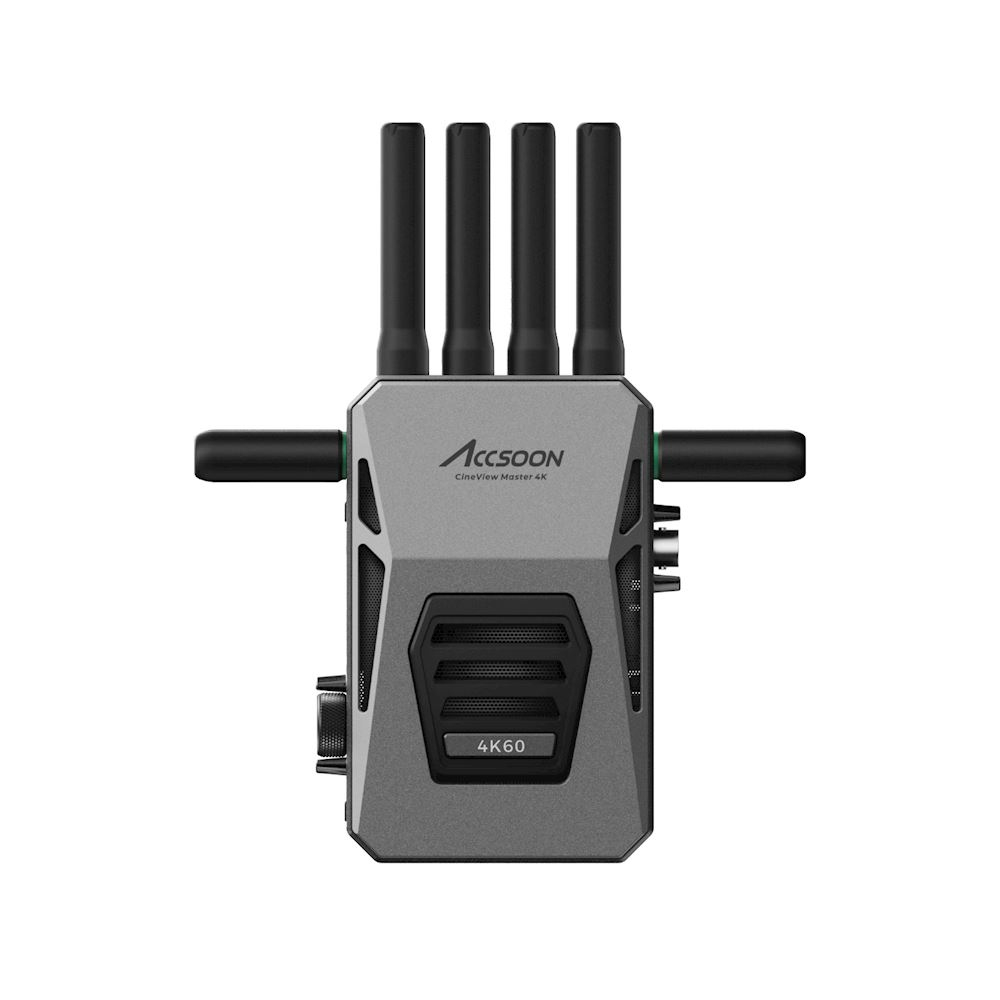

ACCSOON CINEVIEW MASTER 4K · RX

Imagen 4K en el monitor

Receptor independiente para el conjunto Master 4K con salidas HDMI UHD y SDI Full HD. El transmisor se adquiere por separado.

UHD 4K602.4 / 5 / 6 GHzHDMI + SDI

Vista previa remota para el equipo de rodaje

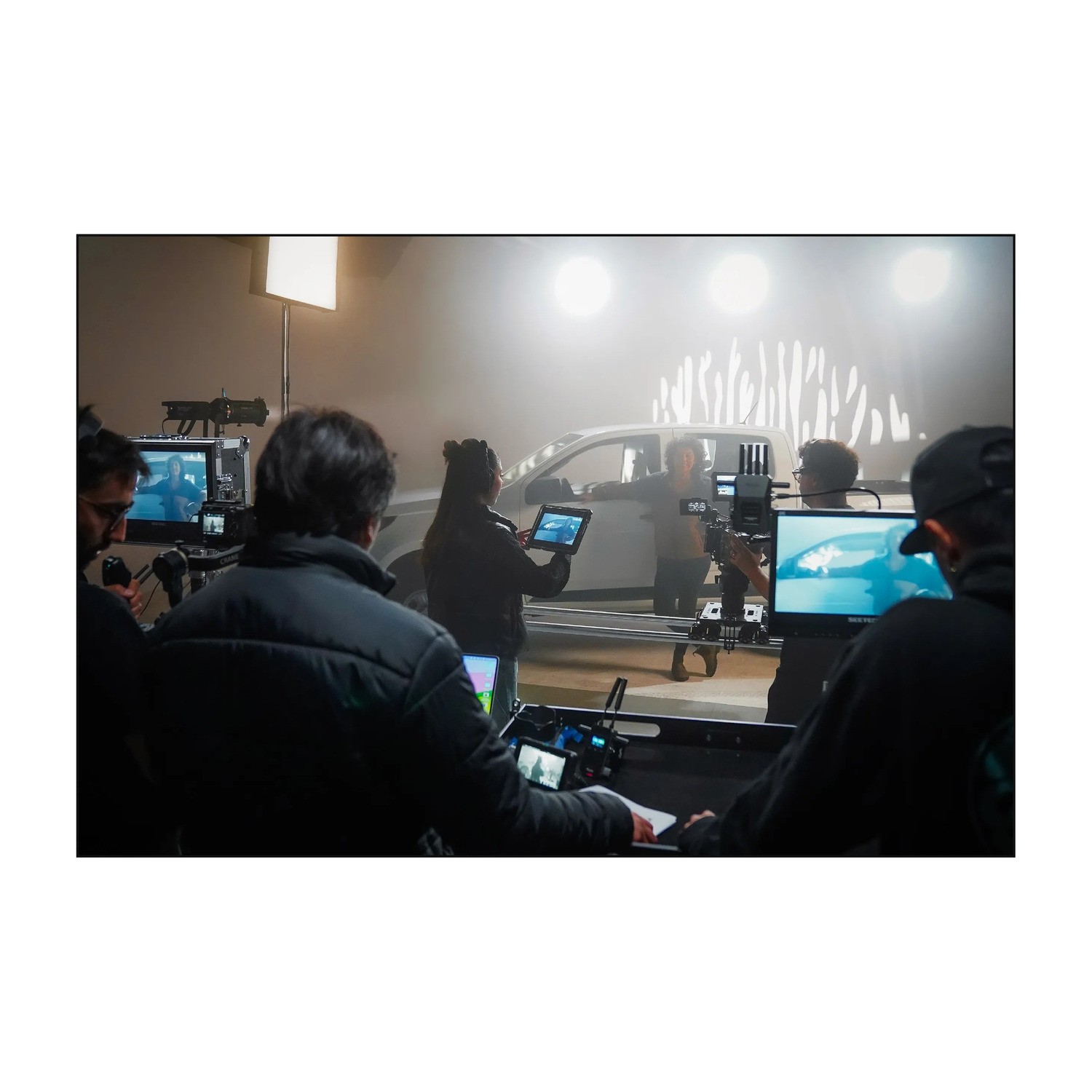

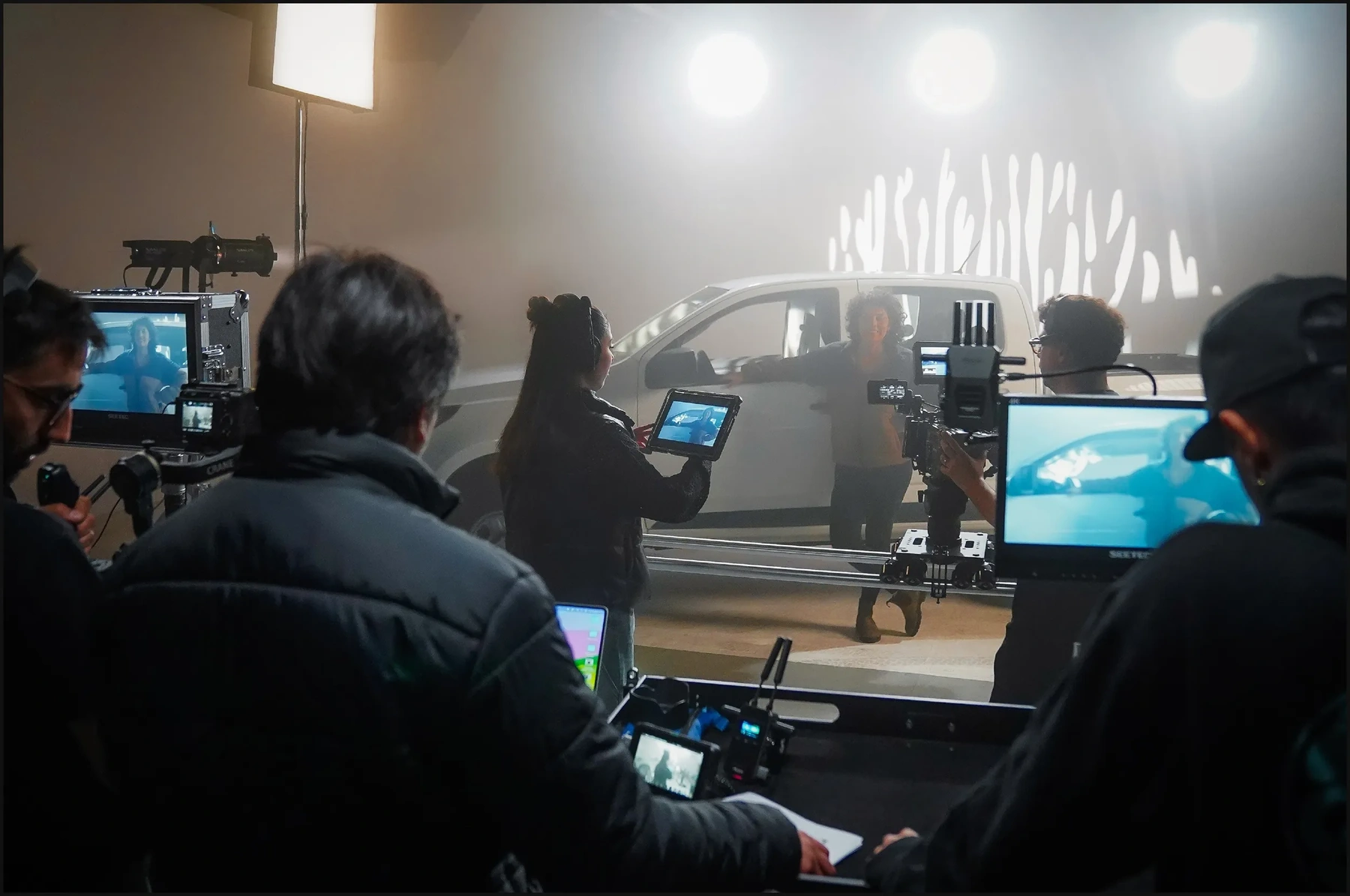

La fotografía del fabricante muestra el Master 4K durante un rodaje. El UHD hasta 60p ayuda al director o al técnico de enfoque a evaluar los detalles sin necesidad de un cable de vídeo largo que atraviese el plató. Las cámaras, monitores y baterías que aparecen en la imagen se adquieren por separado.

Tres bandas, transmisiones simultáneas

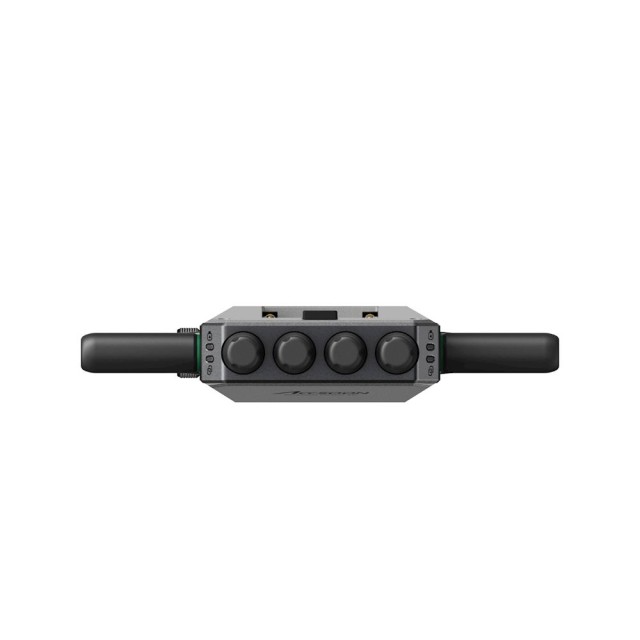

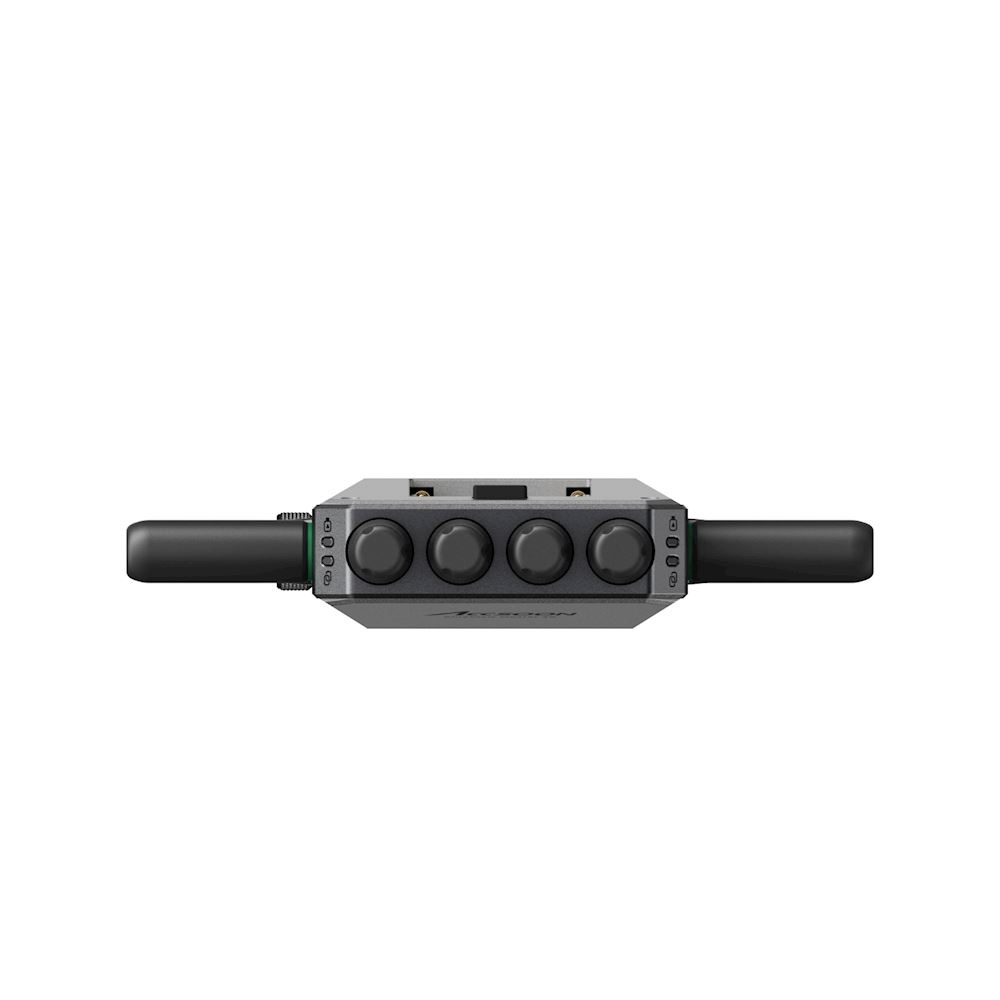

RTMS 4.0 coordina la transmisión en las bandas de 2,4, 5 y 6 GHz con DFS. El procesador con capacidad para 8K gestiona los flujos simultáneos; la imagen real sigue siendo UHD 4K60. Instala correctamente las seis antenas en la unidad: cuatro largas para 2,4/5 GHz y dos cortas para 6 GHz.

Una cámara, varias vistas previas

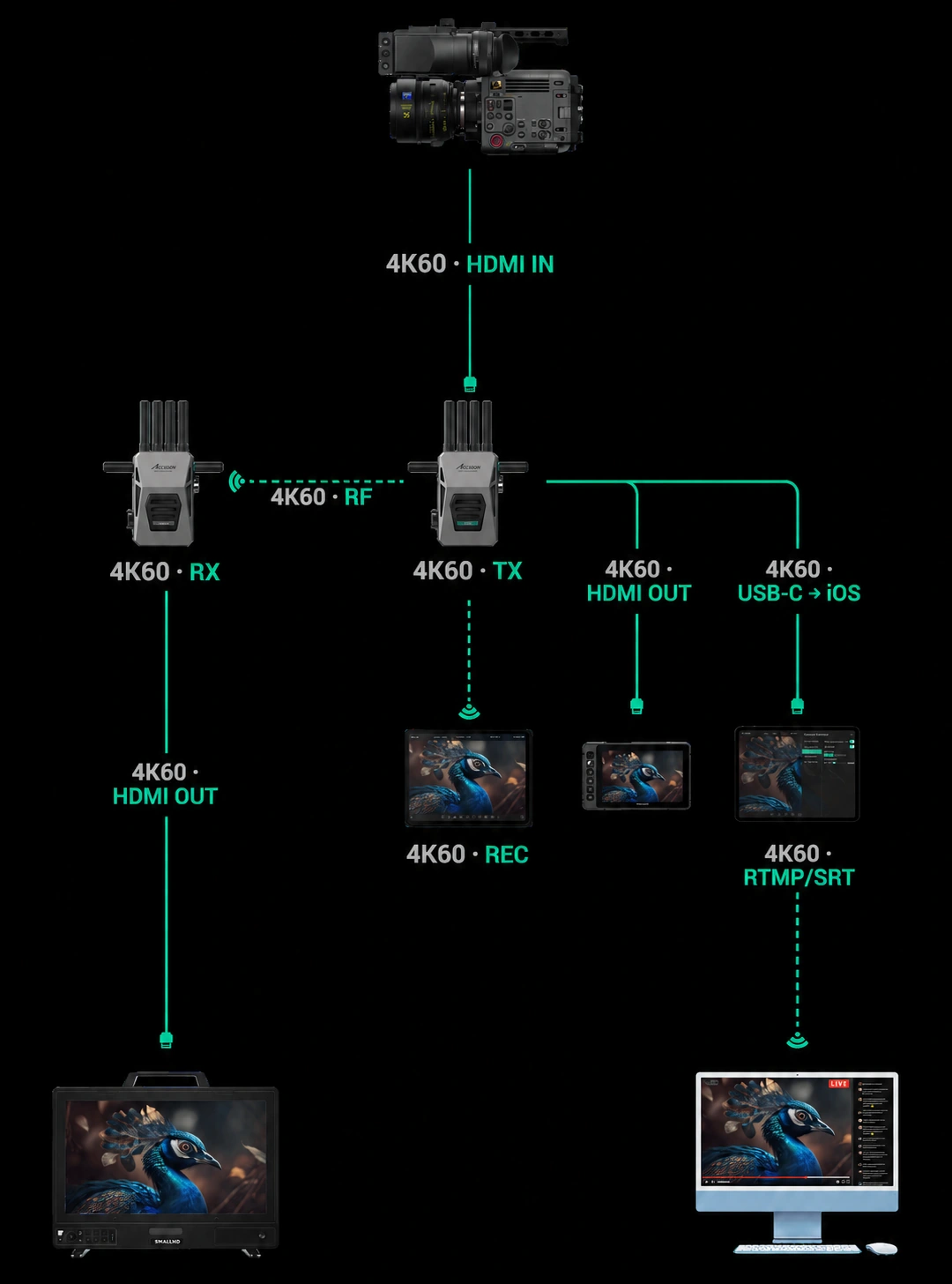

El diagrama muestra la entrada TX, la recepción inalámbrica RX, la salida en bucle HDMI TX y la salida de vídeo USB-C a iOS. Un solo TX alimenta un total de cuatro vistas previas inalámbricas mediante una combinación de receptores y móviles compatibles, además de un iPhone/iPad conectado por cable. Cada RX ocupa una ranura inalámbrica. El HDMI del receptor (RX) ofrece UHD hasta 60p, mientras que el SDI se mantiene en Full HD hasta 60p. La grabación móvil y la transmisión por Internet las garantiza Accsoon SEE. Configura el mismo grupo de transmisores (TX) y receptores (RX). Los demás dispositivos que aparecen en la imagen se adquieren por separado. Este paquete solo contiene el receptor (RX); el transmisor (TX) y los dispositivos móviles del diagrama ilustran el conjunto completo.

El conector adecuado para la señal

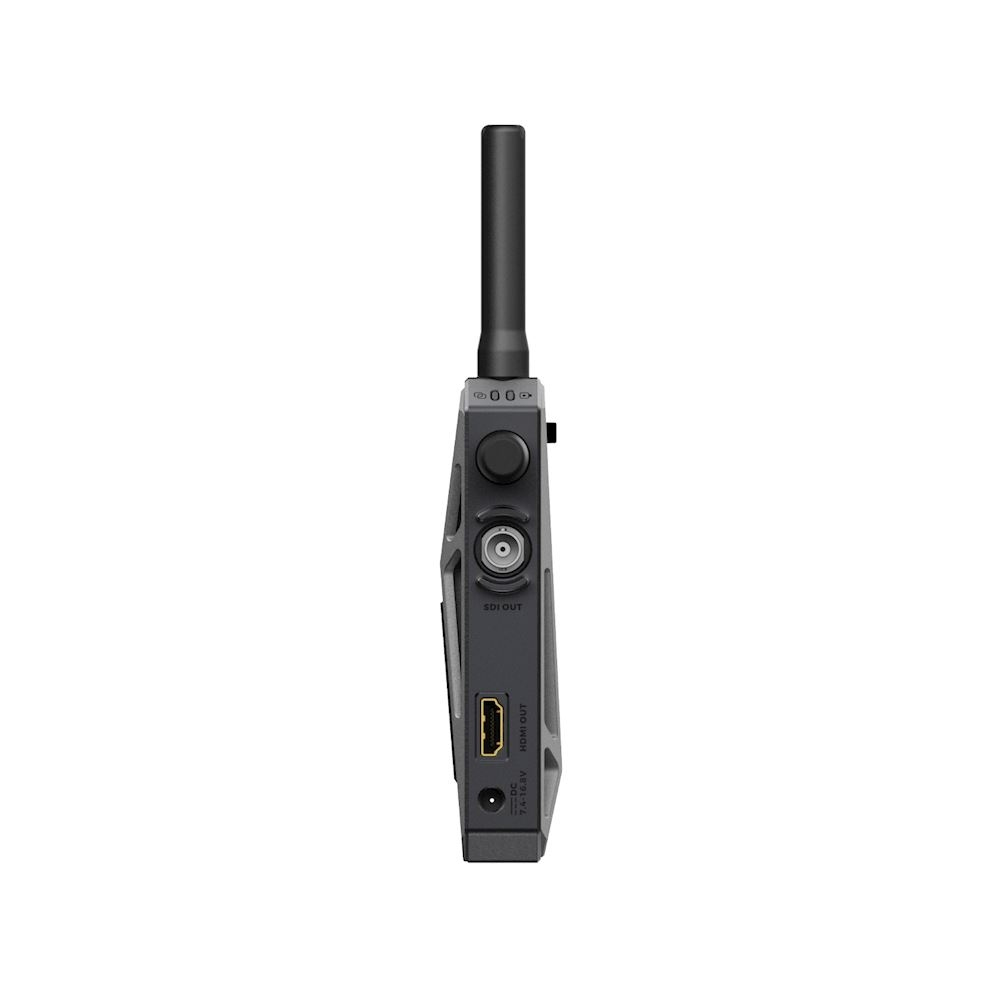

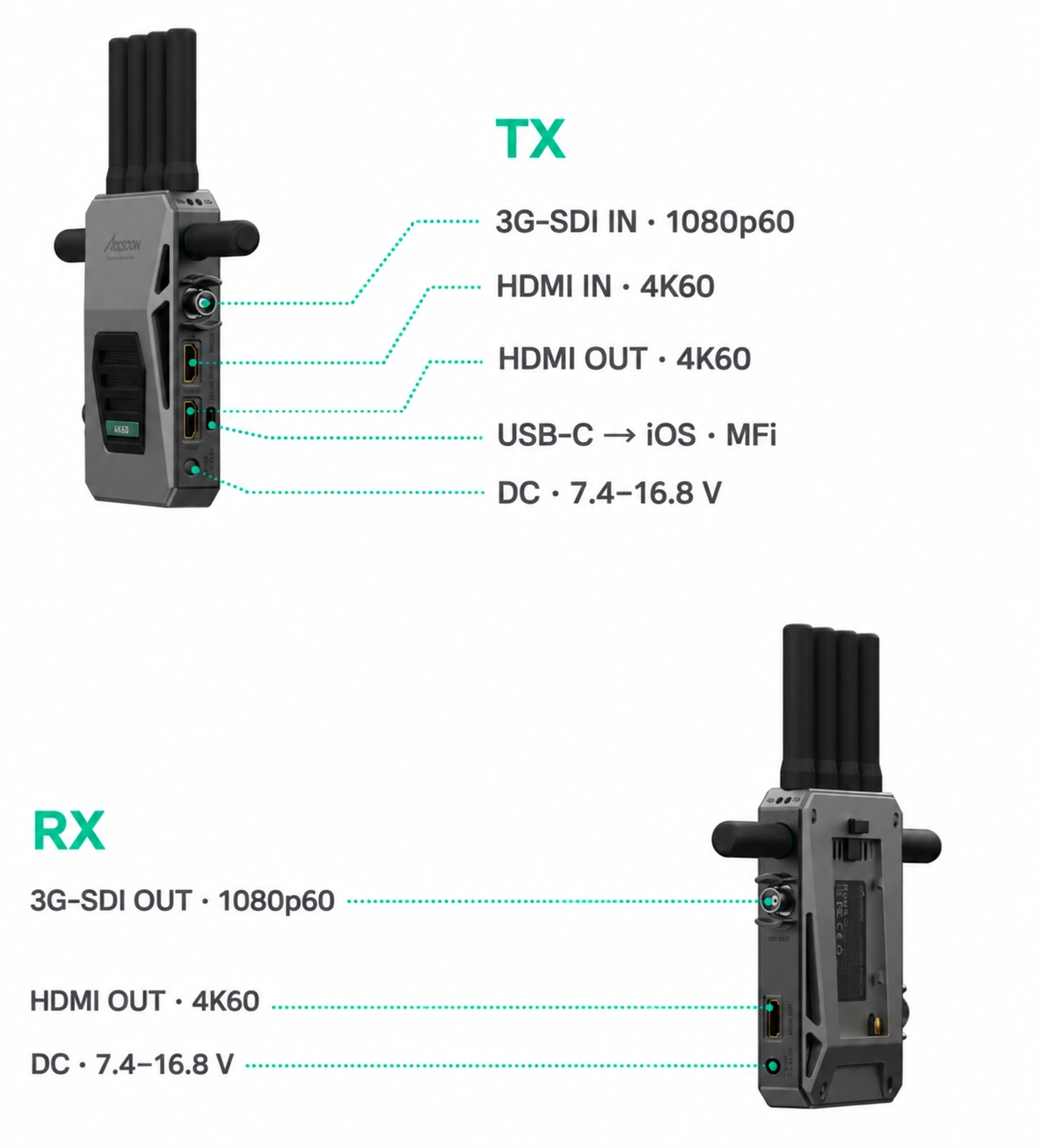

Parte superior: TX con entrada 3G-SDI hasta 1080p60, entrada/salida en bucle HDMI hasta UHD 4K60, salida de vídeo USB-C para iPhone/iPad y entrada de CC. Abajo: el RX con salida 3G-SDI de hasta 1080p60, salida HDMI de hasta UHD 4K60 y entrada de CC. El RX no dispone de salida de vídeo USB. La entrada SDI es compatible con A/B; la salida del RX es de nivel A. La salida en bucle HDMI corresponde a la entrada HDMI.

Conserva los detalles en 4K

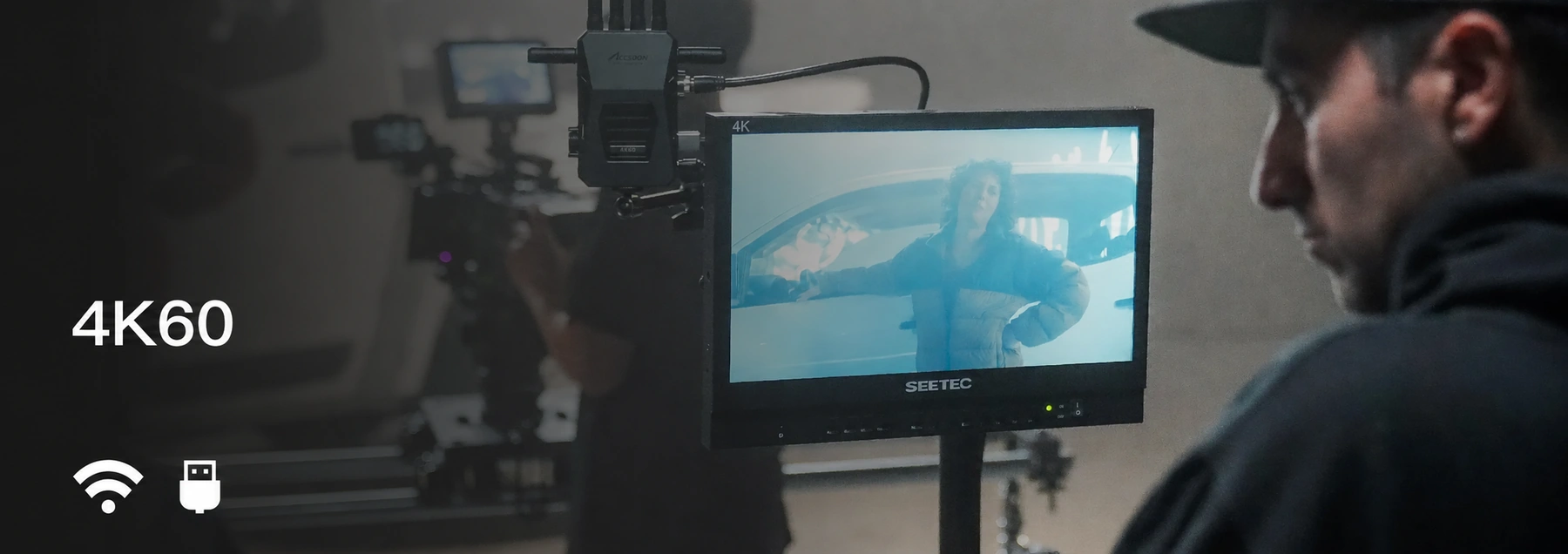

La transmisión 4K permite la visualización previa tanto inalámbrica como por cable en dispositivos iOS. La fotografía muestra el Master 4K RX conectado a un monitor a través de HDMI.

Refrigeración adaptada al entorno

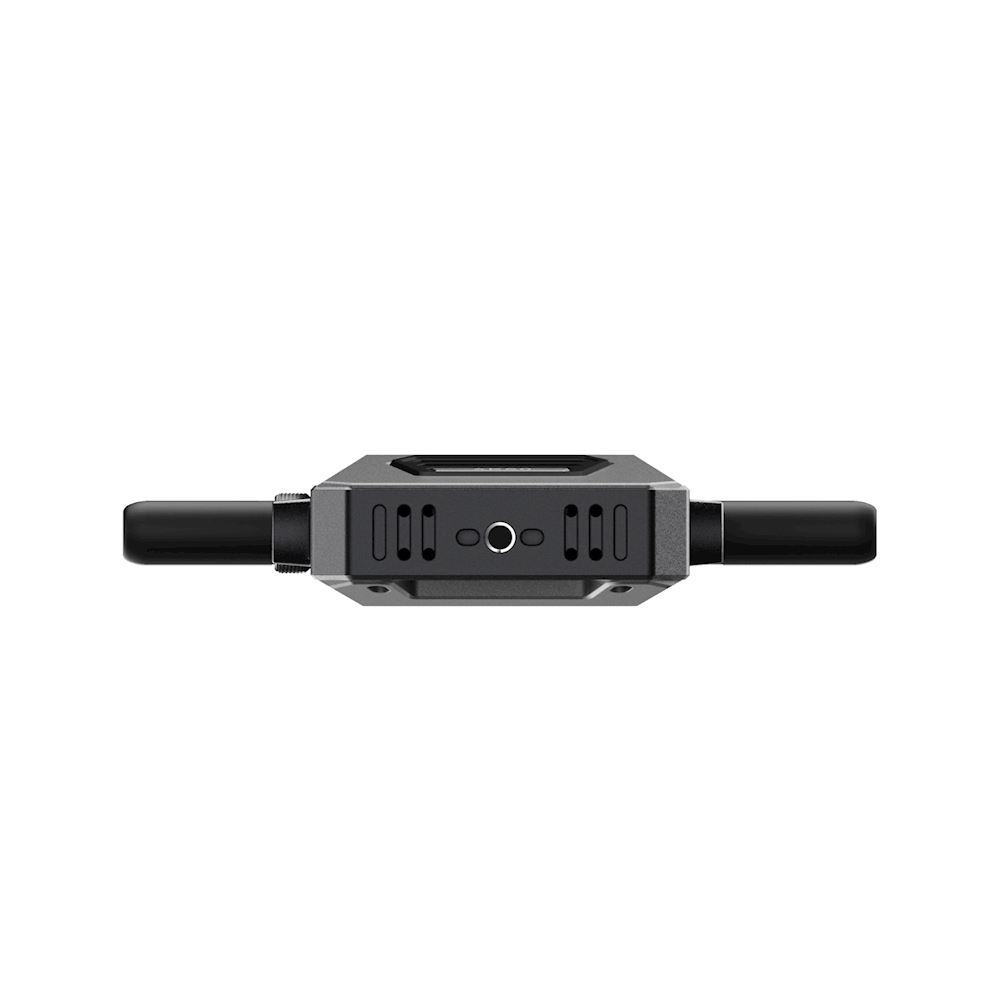

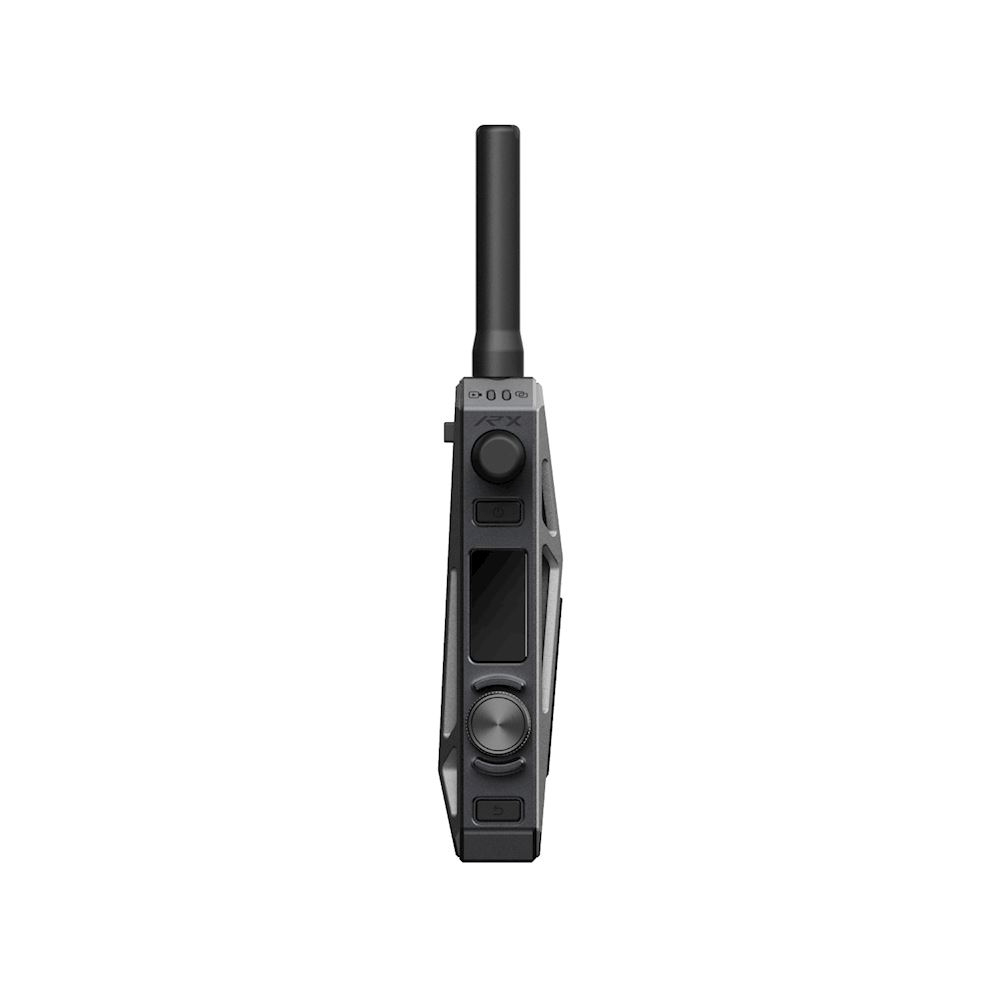

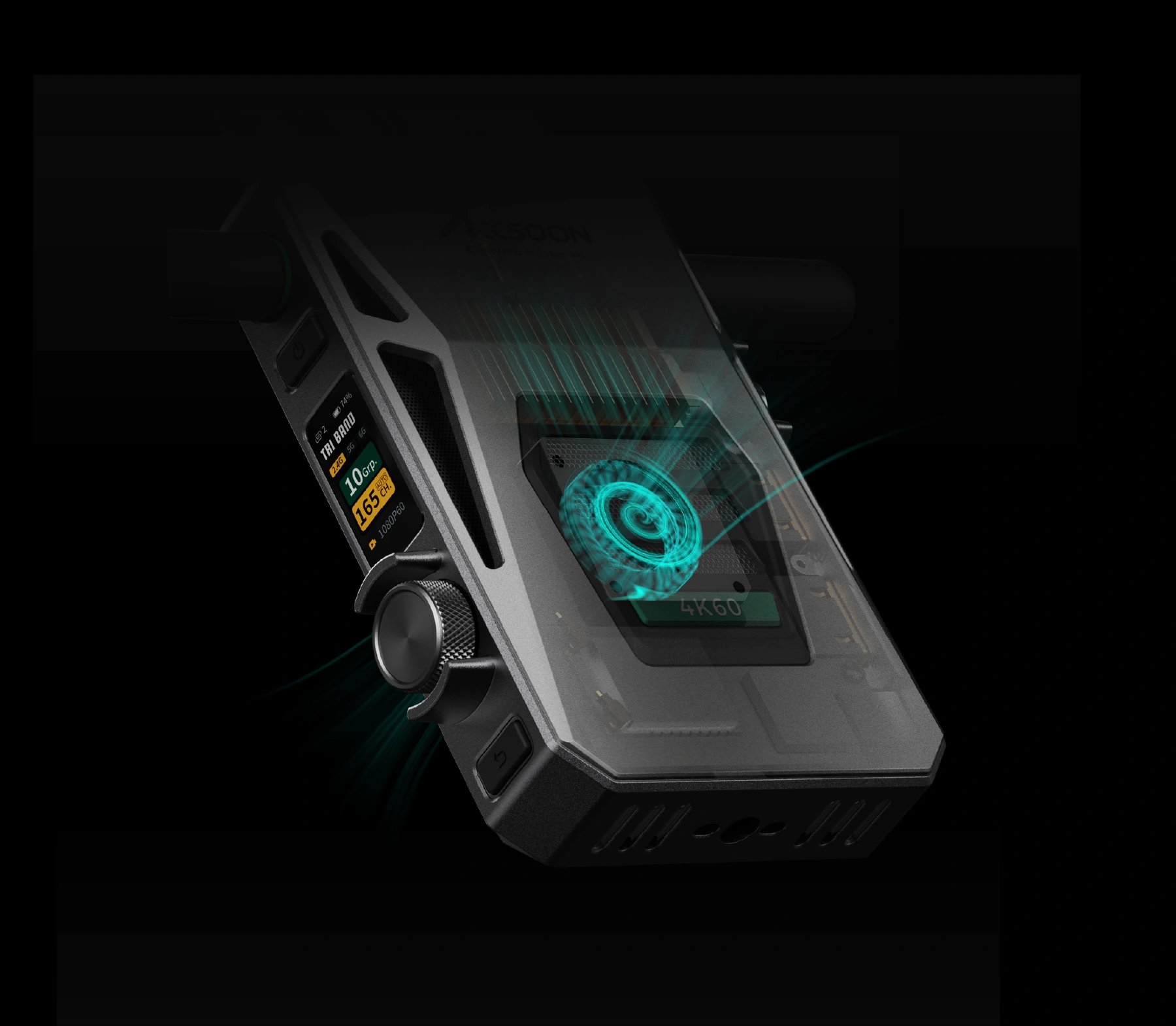

La unidad de aluminio cuenta con un ventilador activo con los modos Estándar, Silencioso y Desactivado. El modo Estándar ajusta la velocidad en función de la temperatura, mientras que el modo Silencioso limita su velocidad máxima. La pantalla LCD en color de 1,05″ y el mando giratorio permiten visualizar y configurar la conexión, el formato, el canal y el grupo. La rosca de montaje de 1/4″ con bloqueo antirrotación permite fijar la unidad a un soporte adecuado. El cuerpo mide 130 × 95 × 32 mm sin antenas.

Preparación del equipo

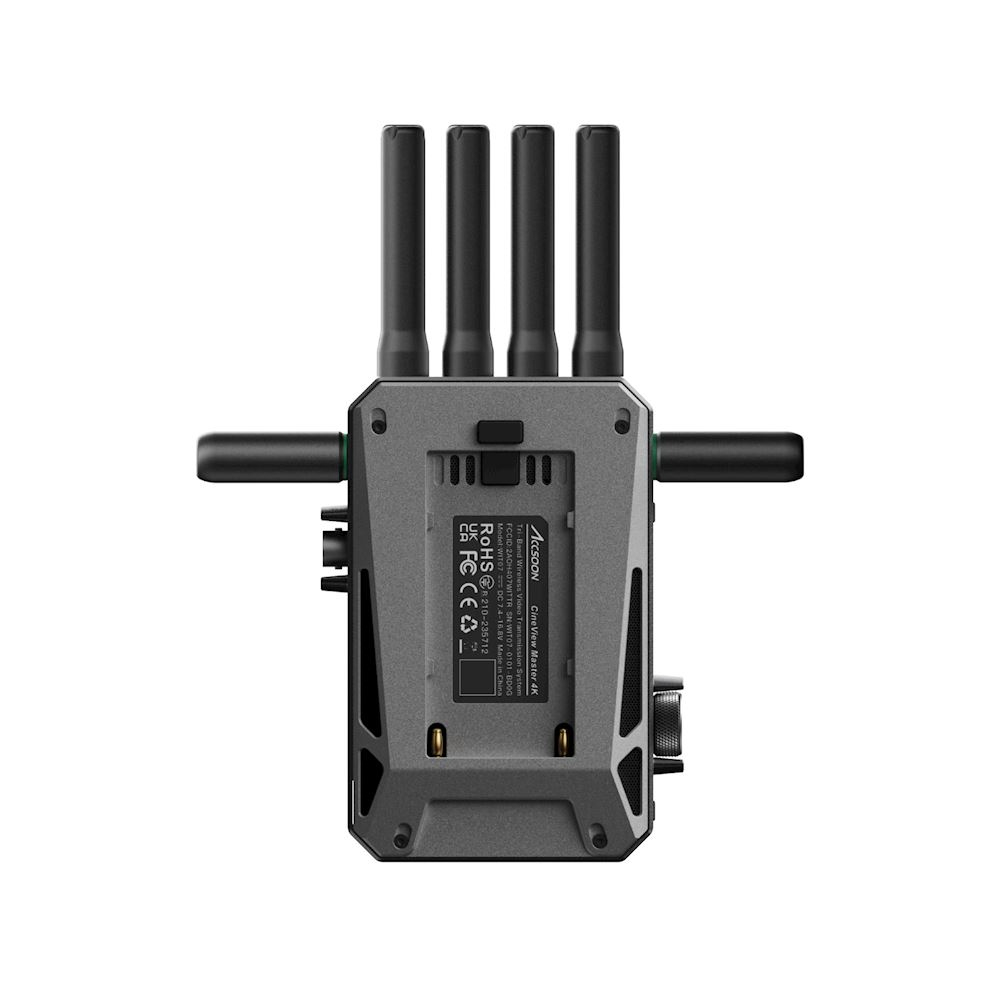

Alimente el receptor (RX) con una batería NP-F550/750/970 o con una fuente de alimentación de CC de 7,4–16,8 V, 5,5 × 2,1 mm con polo positivo en el centro, de al menos 2 A. El consumo típico es de 5 W. Si cambia la batería NP-F o la fuente de alimentación de CC mientras el equipo está en funcionamiento, mantenga conectada la segunda fuente. El receptor (RX) pesa 320 g sin antenas. El Master 4K TX, las baterías, las fuentes de alimentación y los cables de señal se adquieren por separado.
