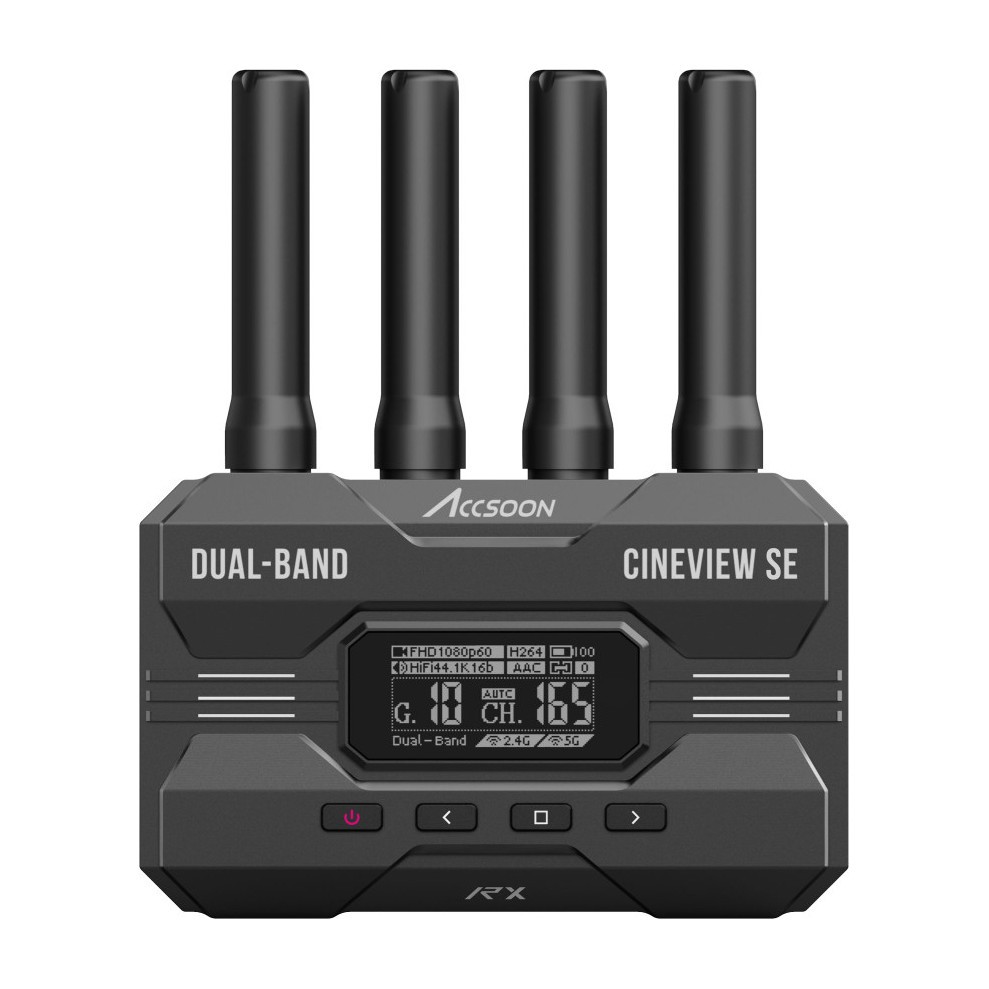

Accsoon Cineview SE - WIT04-SE-RX

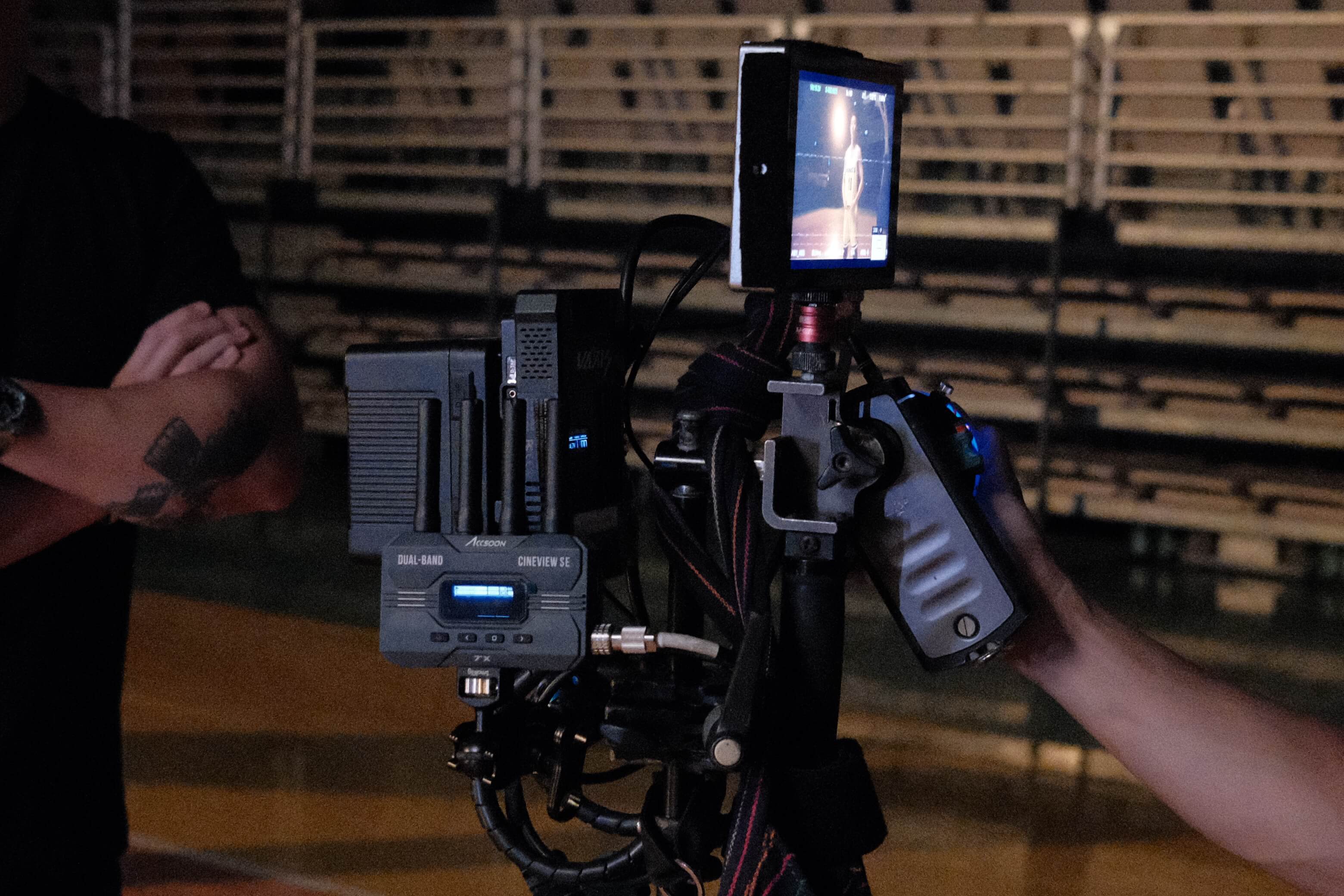

Configuración del lado de la cámara

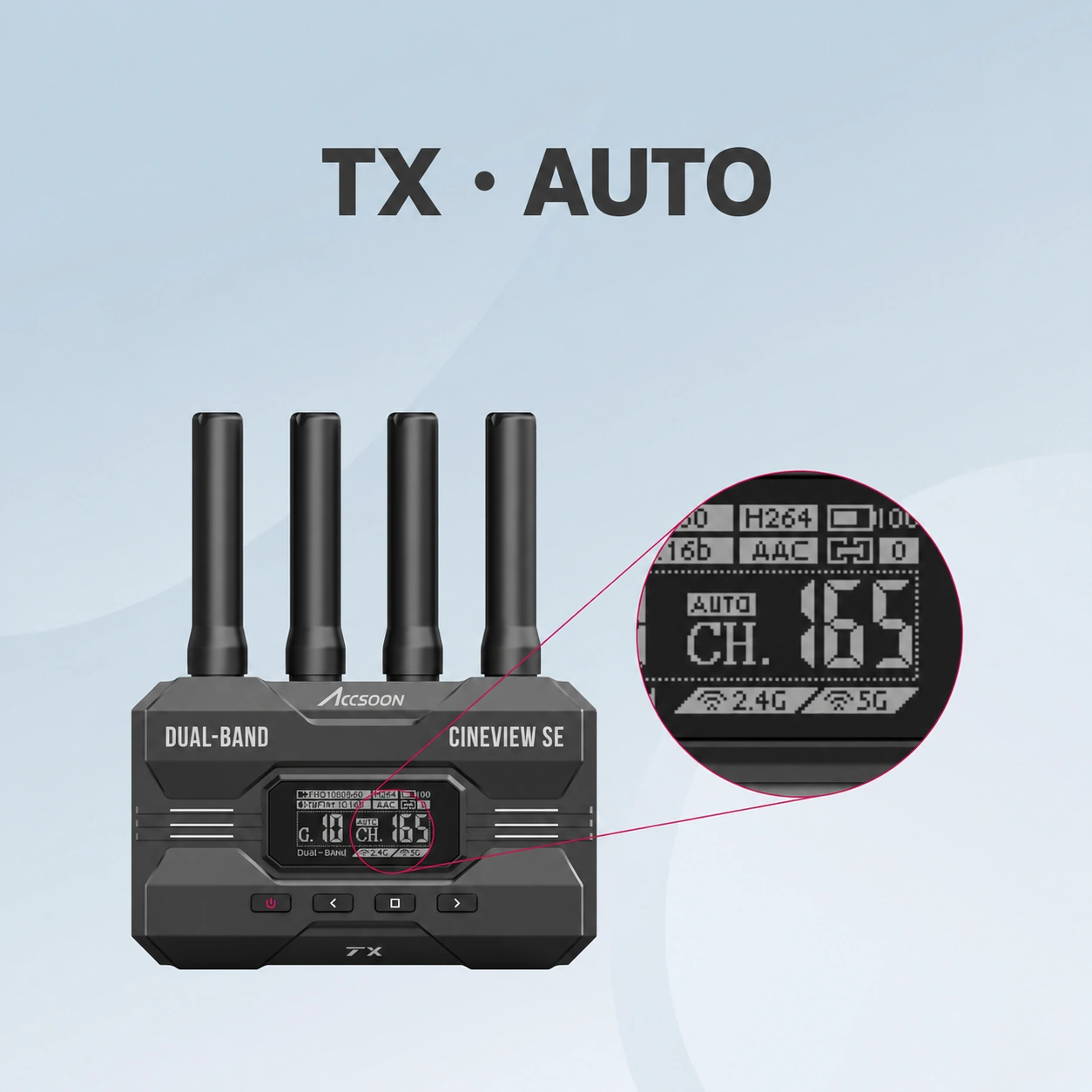

Conecta el RX a la entrada SDI o HDMI del monitor remoto. El TX compatible, que se adquiere por separado, transmite la imagen de la cámara. La fotografía del fabricante ilustra el transmisor SE concreto que se utiliza en el lado de la cámara de este conjunto; no muestra el contenido del embalaje del receptor en sí.

Espacio para moverse

La latencia del sistema es inferior a 50 ms, sin contar la latencia de la cámara. El manual indica un alcance de hasta 350 m con visibilidad directa, sin obstáculos ni interferencias. Las paredes, el tráfico de radio y el tipo de dispositivo receptor pueden reducir el alcance práctico. Planifica la ubicación de la cámara y los monitores en función de ello; se trata de una transmisión de previsualización, no de una conexión de producción con retardo cero.

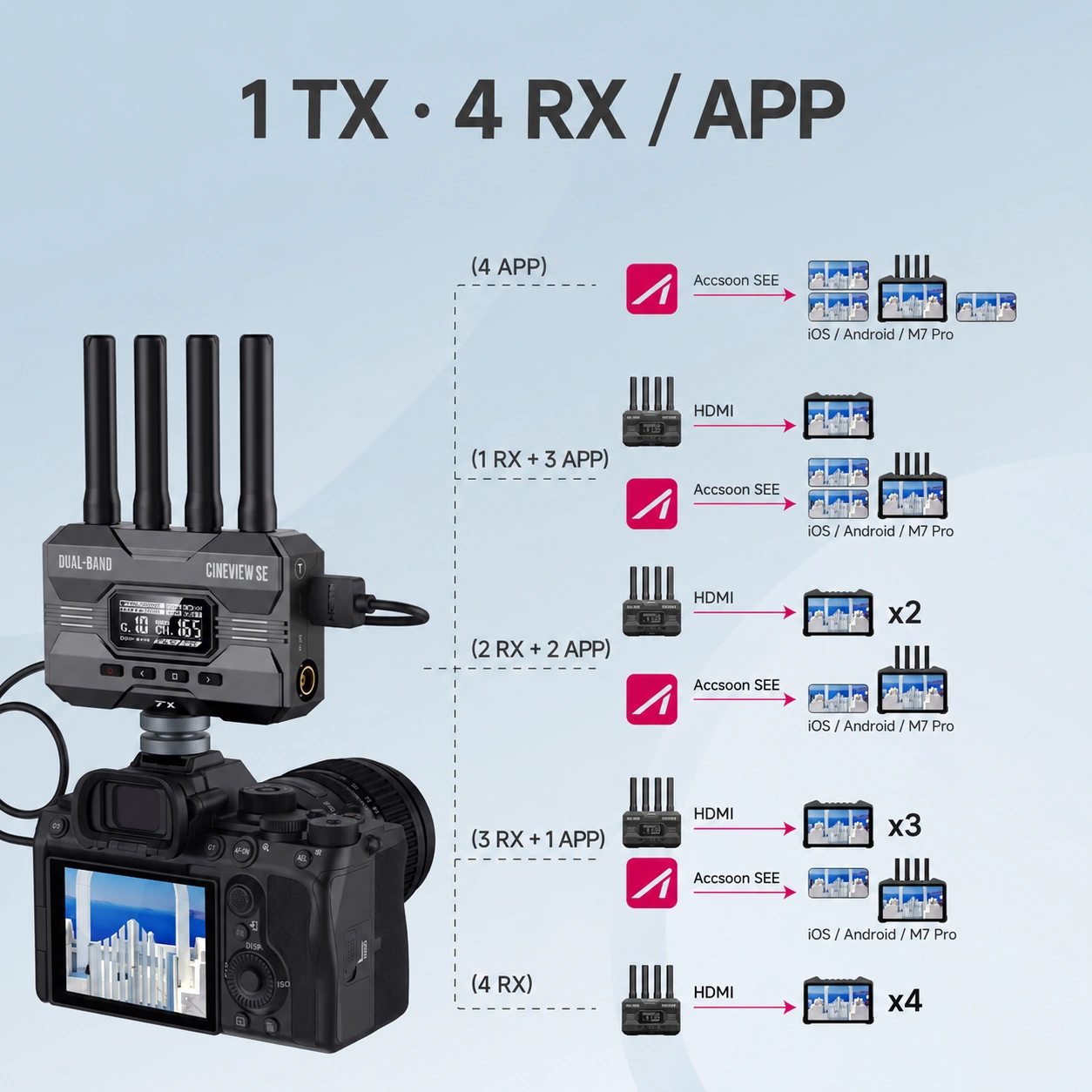

Una fuente, hasta cuatro dispositivos

Un TX puede dar servicio a un máximo de cuatro dispositivos receptores inalámbricos: RX compatibles, teléfonos o tabletas con Accsoon SEE. El móvil recibe directamente desde el TX; el monitor con cable conectado al RX no ocupa ninguna ranura adicional. El esquema muestra combinaciones alternativas de dispositivos, no cinco conexiones simultáneas. Este receptor ocupa una ranura y requiere un TX que se adquiere por separado.

Alimentación de cada estación

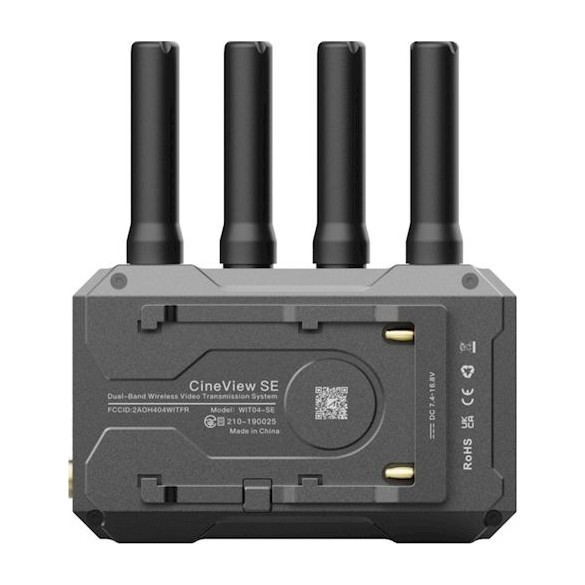

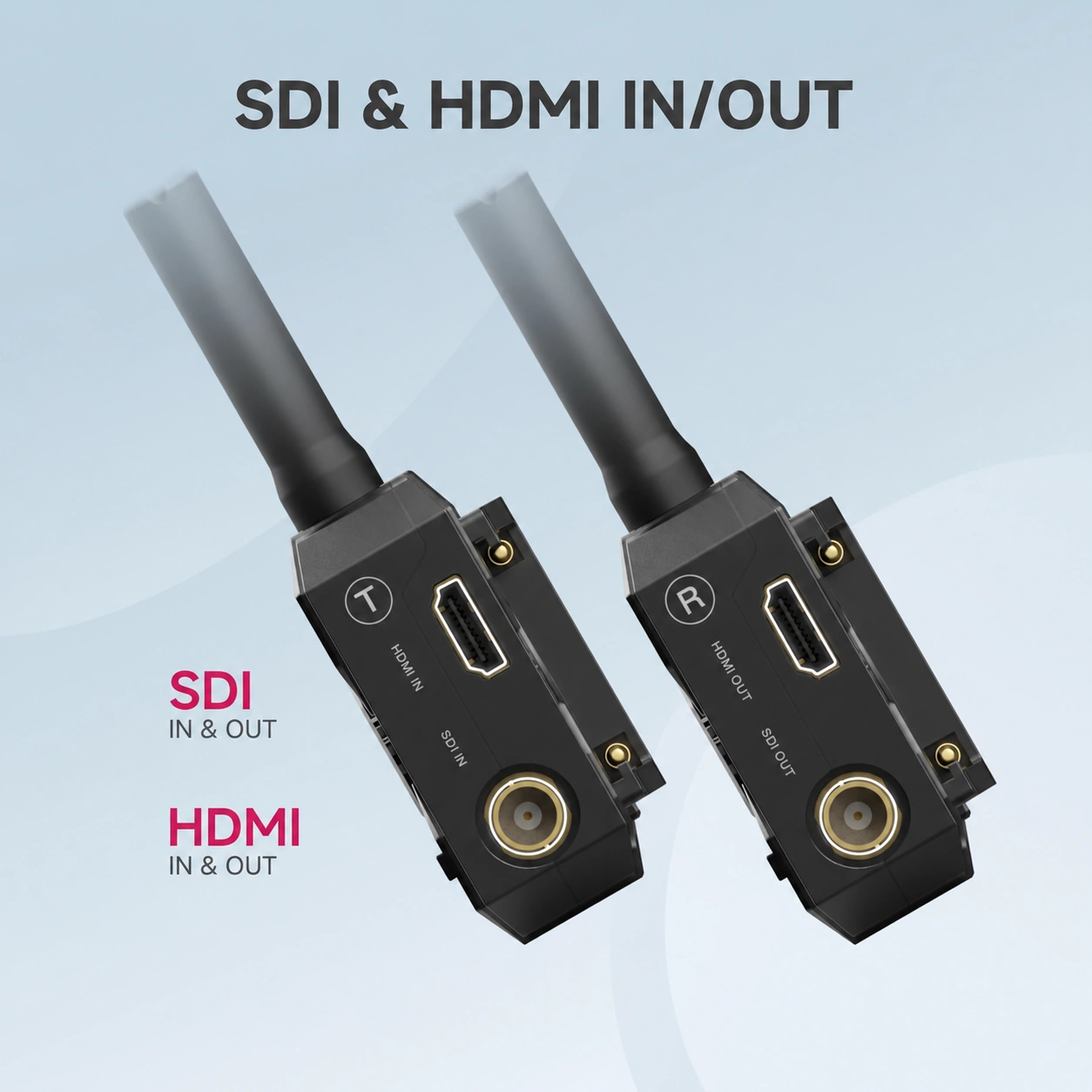

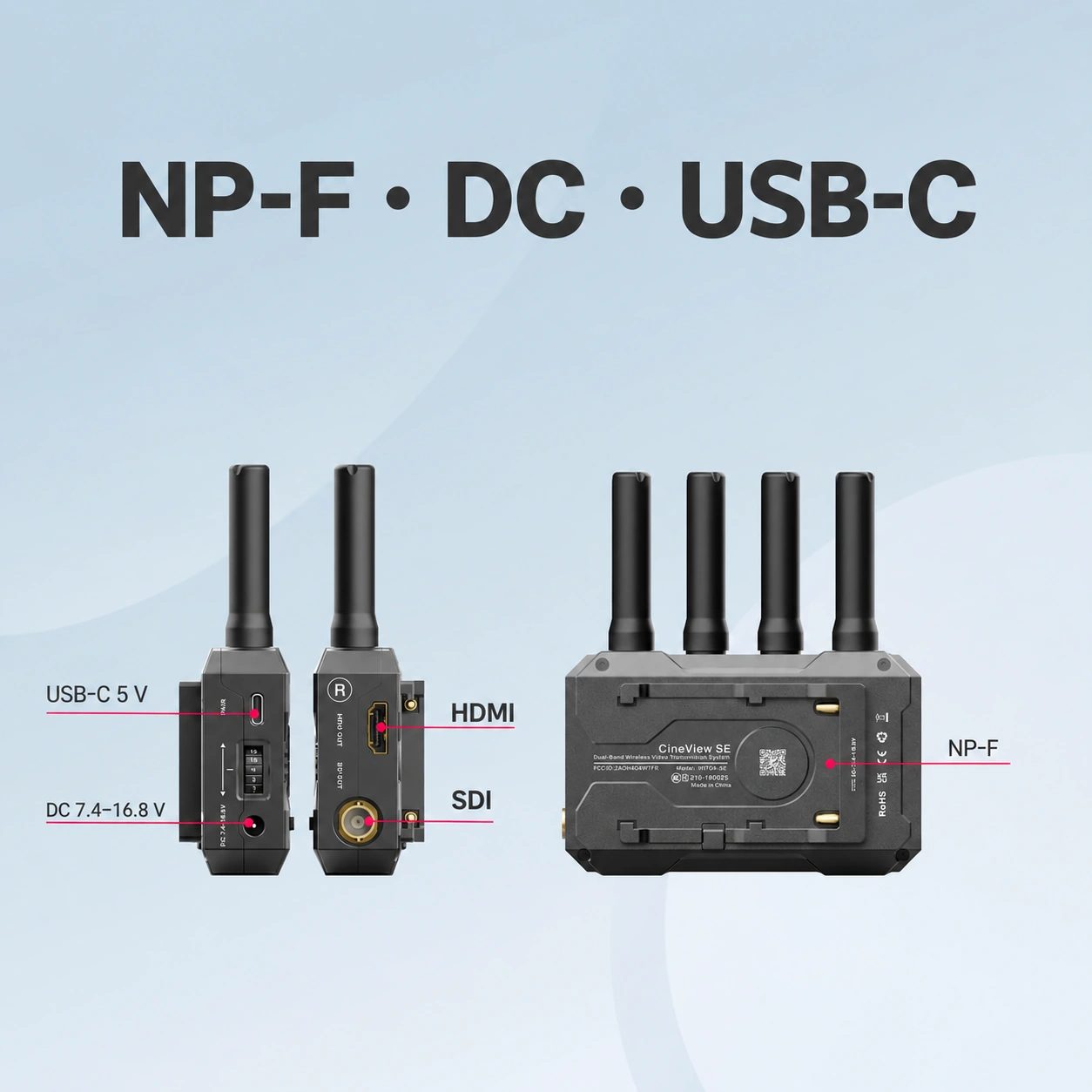

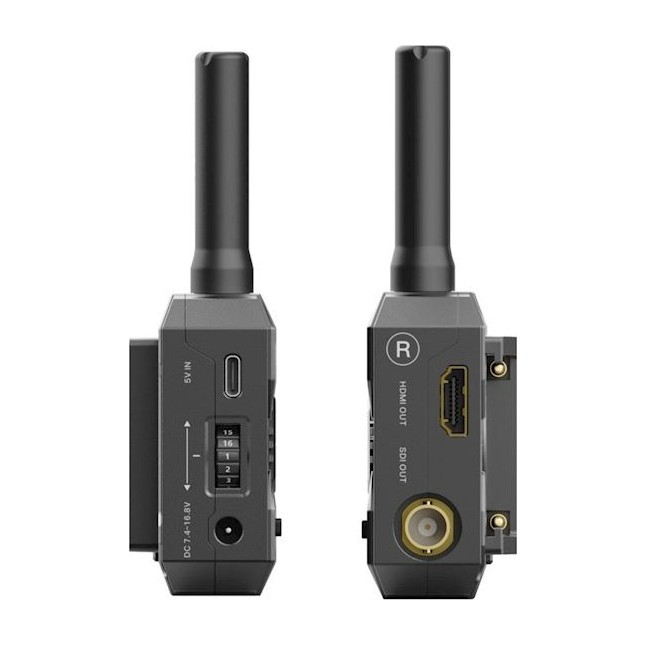

Cada unidad se alimenta con una batería NP-F550/750/970, mediante CC de 7,4–16,8 V o USB-C de 5 V. La alimentación de CC utiliza un conector de 5,5 × 2,1 mm con polo positivo en el centro. El receptor que se muestra en la imagen presenta interfaces de alimentación comunes; sus salidas SDI y HDMI son salidas de vídeo. El consumo típico es de 4,5 W para el TX y de 3,5 W para el RX. Las baterías, las fuentes de alimentación y los cables se adquieren por separado.

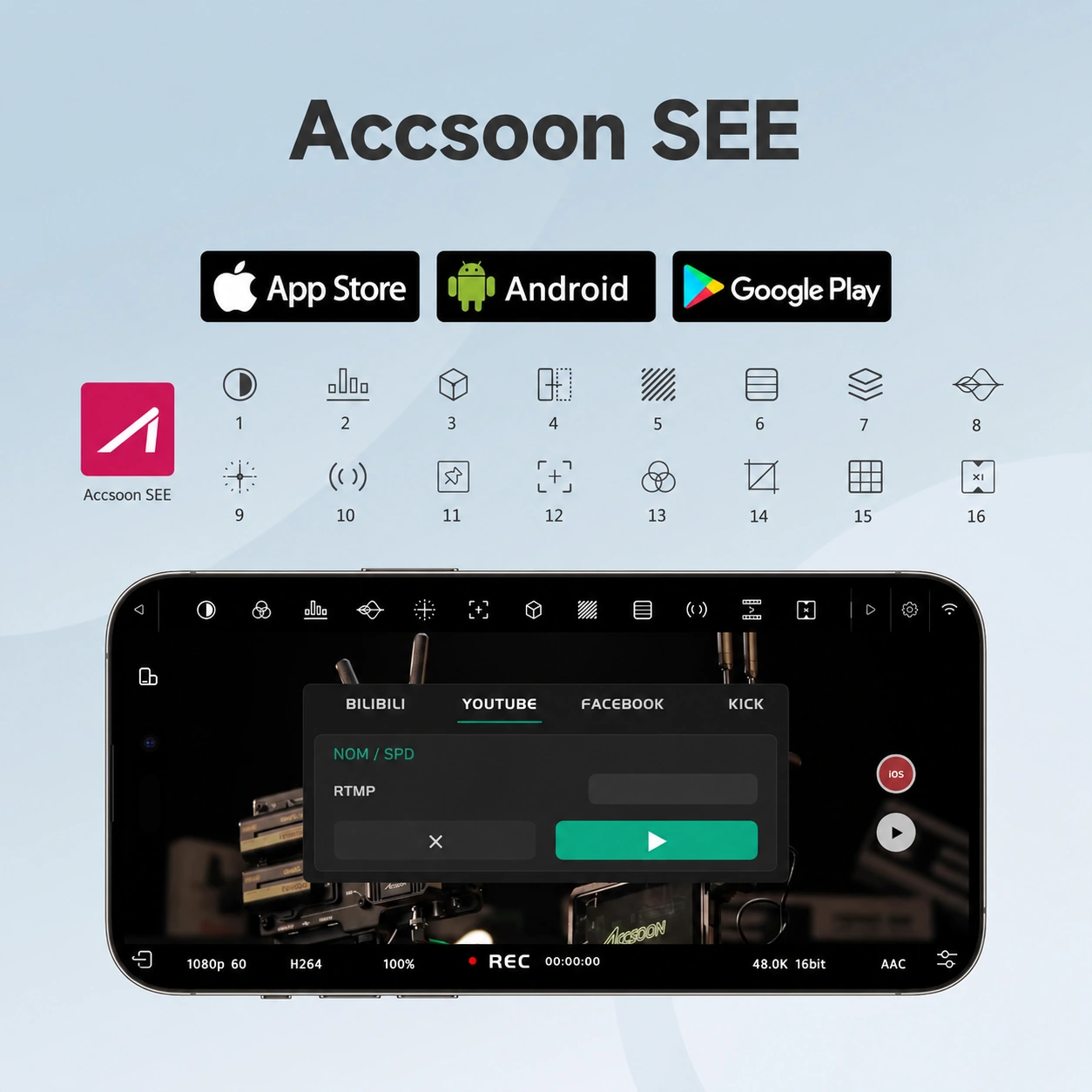

Vista previa, grabación y uso compartido

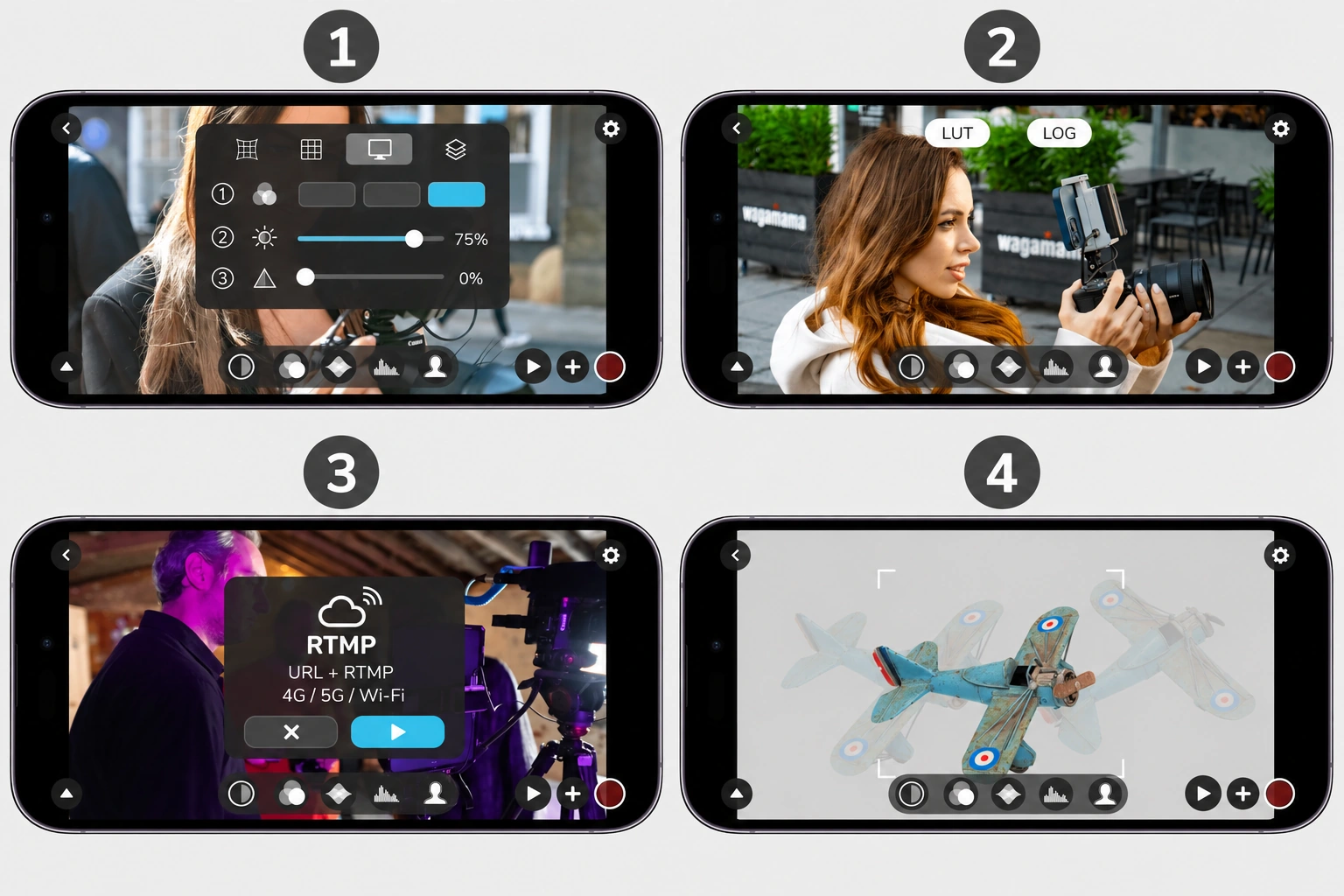

Las cuatro demostraciones del fabricante muestran las funciones de la aplicación en un dispositivo móvil. Están separadas de las salidas físicas RX.

1. El ajuste de nitidez modifica la vista previa de monitorización.
2. La vista previa LUT y la grabación ayudan a evaluar los colores.
3. RTMP utiliza la conexión a Internet del teléfono y la dirección/clave del servicio de destino. Para SE, utiliza el modo SPD según el manual.
4. La superposición «onion-skin» compara la composición con el fotograma anterior.
