Accsoon Cineview SE - WIT04-SE

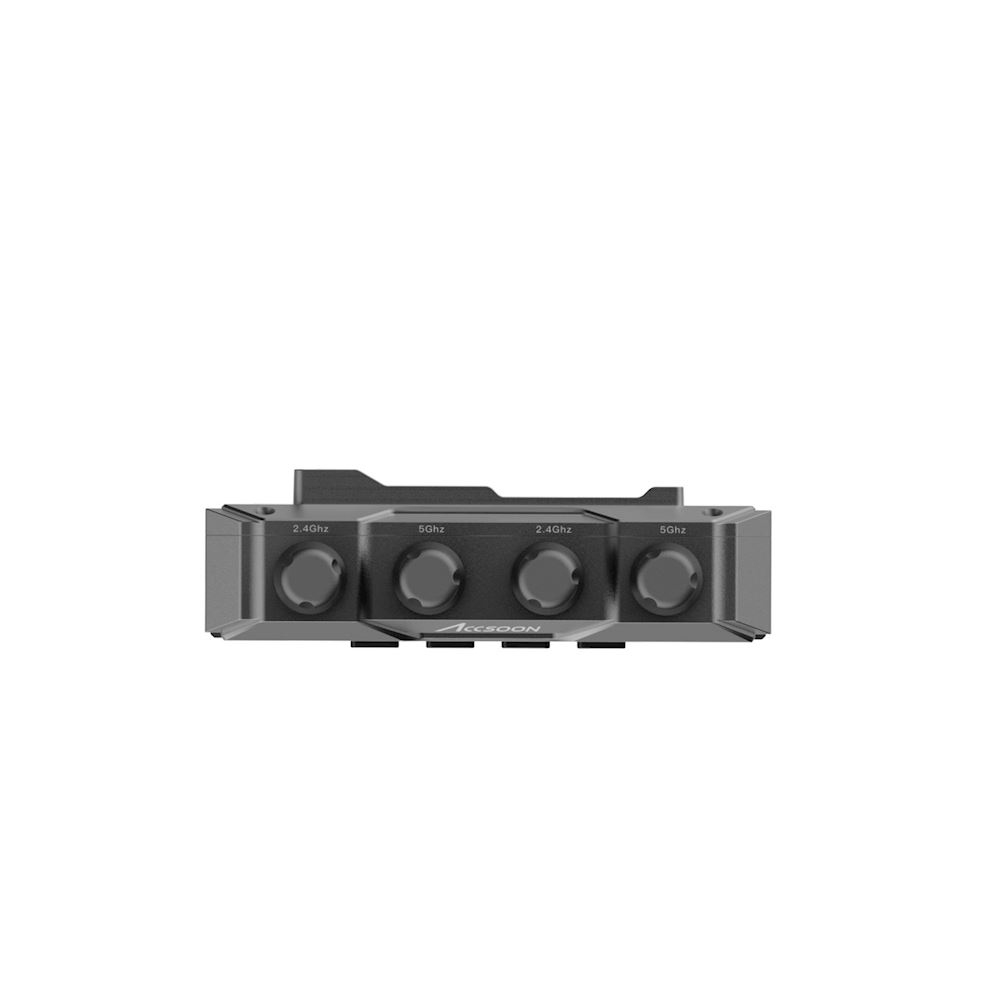

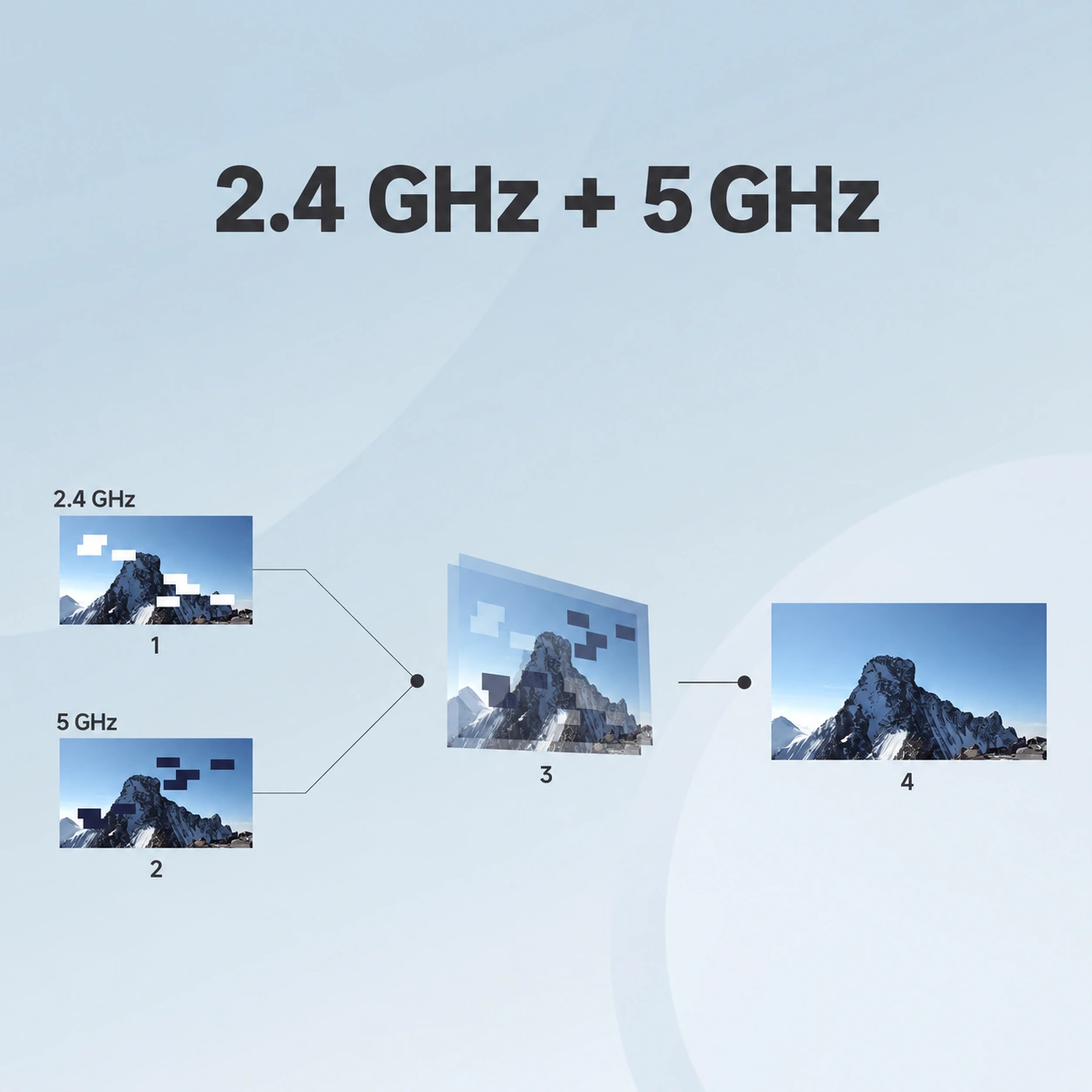

Dos bandas, una imagen

CineView SE transmite la imagen simultáneamente en las bandas de 2,4 y 5 GHz. El receptor compara ambos flujos y combina los datos disponibles para reconstruir la imagen. En el esquema, las figuras 1 y 2 ilustran las interferencias en cada uno de los flujos, la 3 muestra su combinación y la 4, el resultado reconstruido. De este modo, la transmisión es más resistente; no se garantiza una conexión sin interferencias.

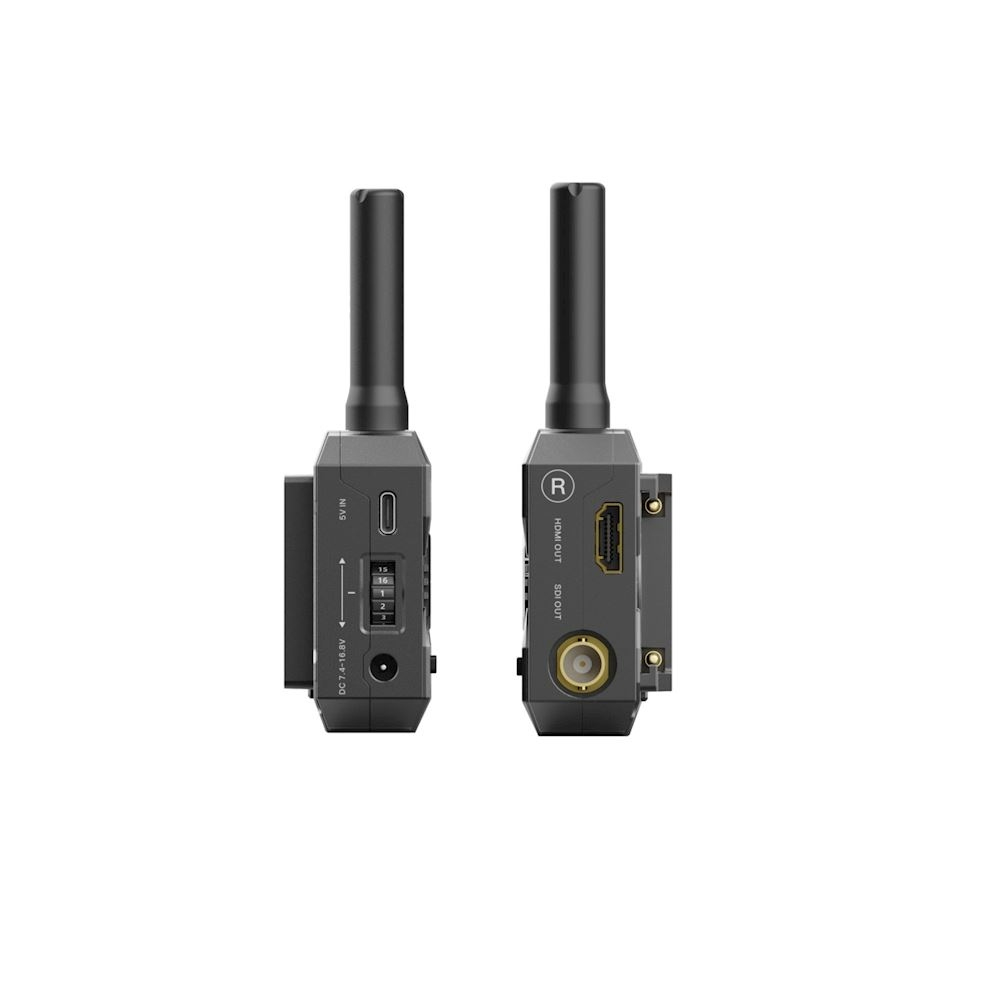

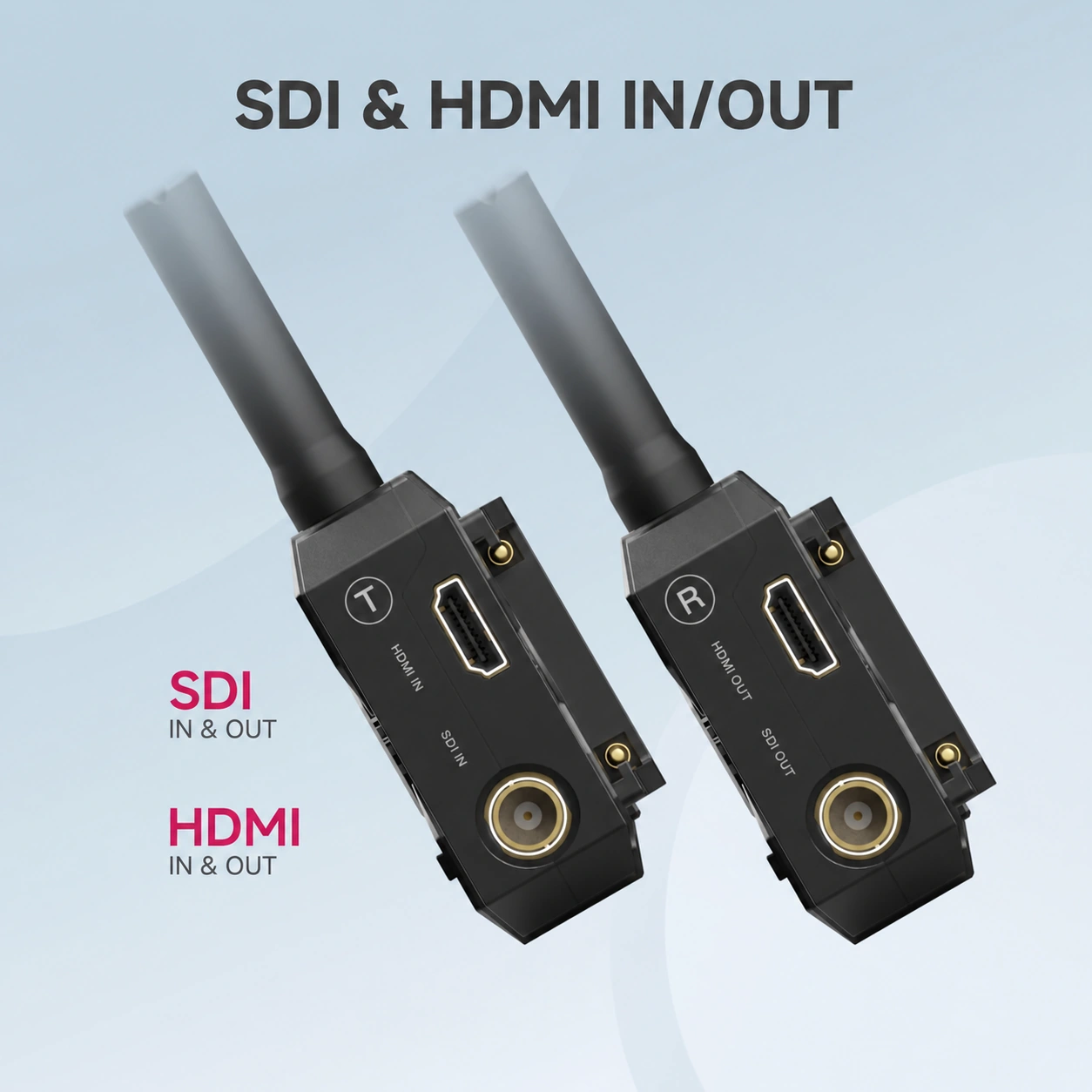

Entradas del TX y salidas del RX

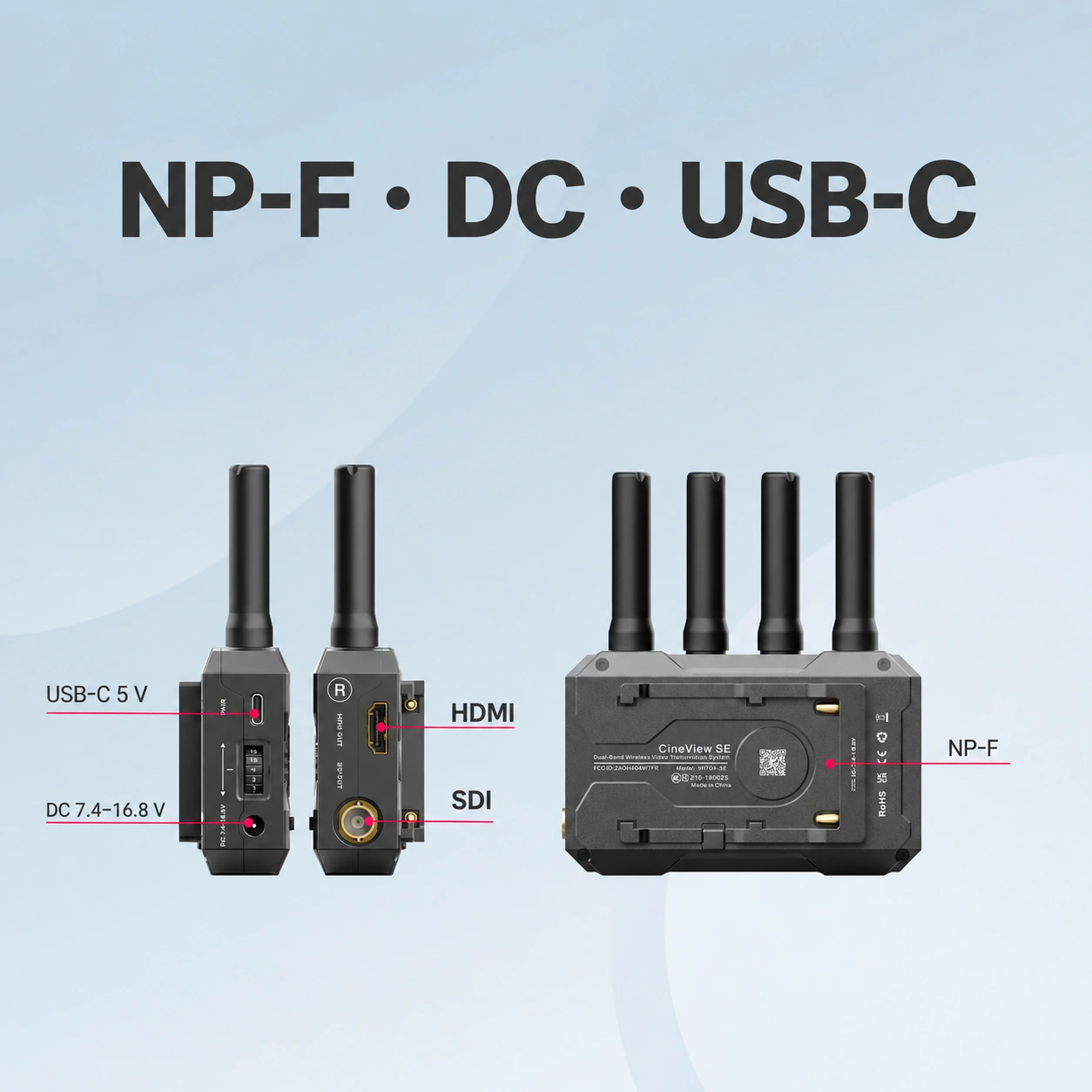

El TX dispone de entradas HDMI tipo A y BNC SDI; el RX ofrece salidas HDMI tipo A y BNC SDI. El TX admite 1080p a 23,98/24/25/29,97/30/50/59,94/60, y para 3G-SDI, los niveles A/B. El RX emite en 1080p24/25/30/50/60 y en el nivel A de SDI. El SE no dispone de salida en bucle HDMI local ni de salida de vídeo USB; el puerto USB-C se utiliza para la alimentación. El ordenador requiere una interfaz de captura HDMI/SDI independiente.

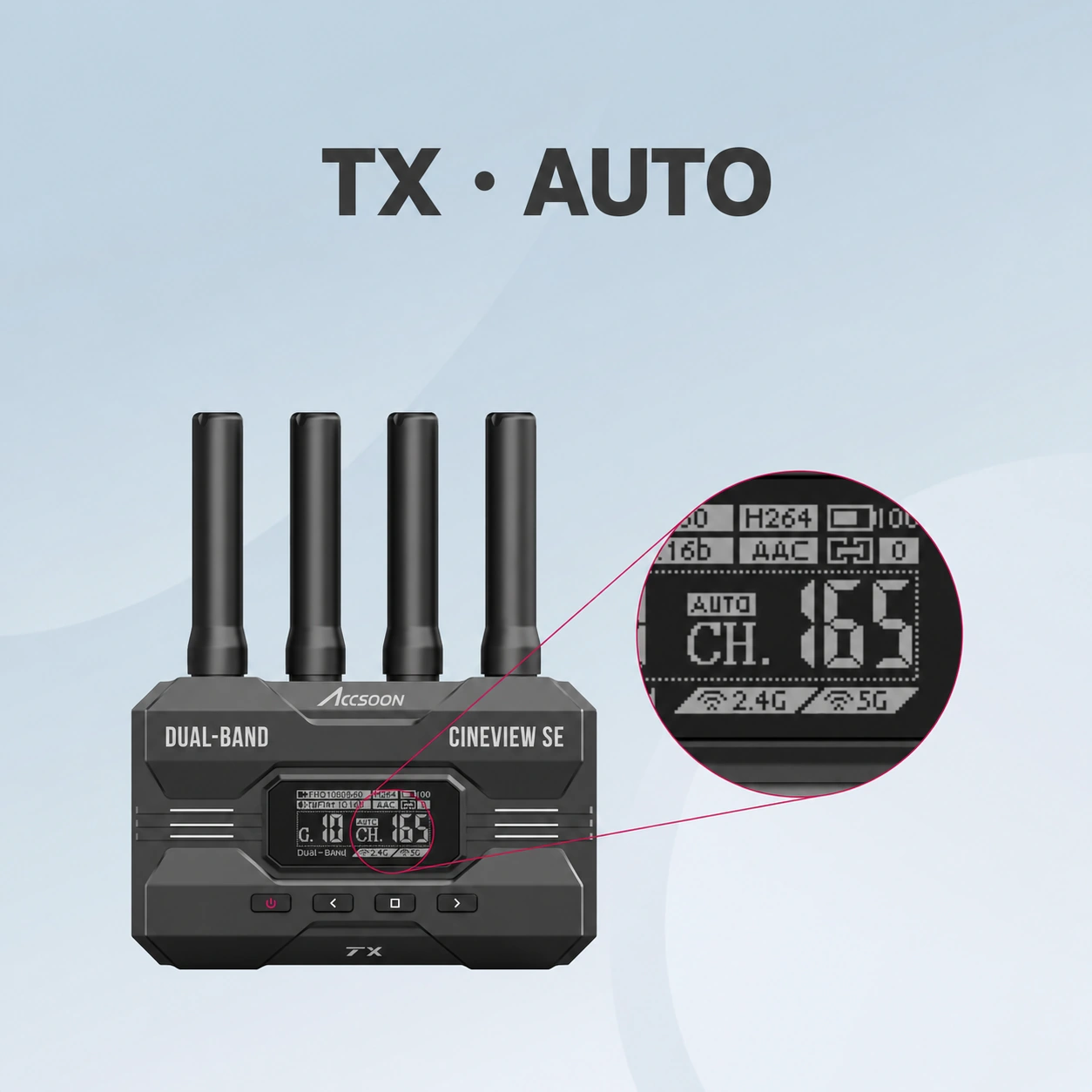

Selección de canal al iniciar

El TX, en el ajuste AUTO, canal 0, escanea el entorno al arrancar y selecciona el canal de transmisión adecuado. El RX sigue al transmisor emparejado; no selecciona el canal de transmisión por sí mismo. Configura el TX y el RX en el mismo grupo mediante el selector 0–F y, tras cambiar de grupo o de canal, reinicia los dispositivos. Los modos HQ, NOM y SPD equilibran la calidad de la imagen y el rendimiento de la transmisión.

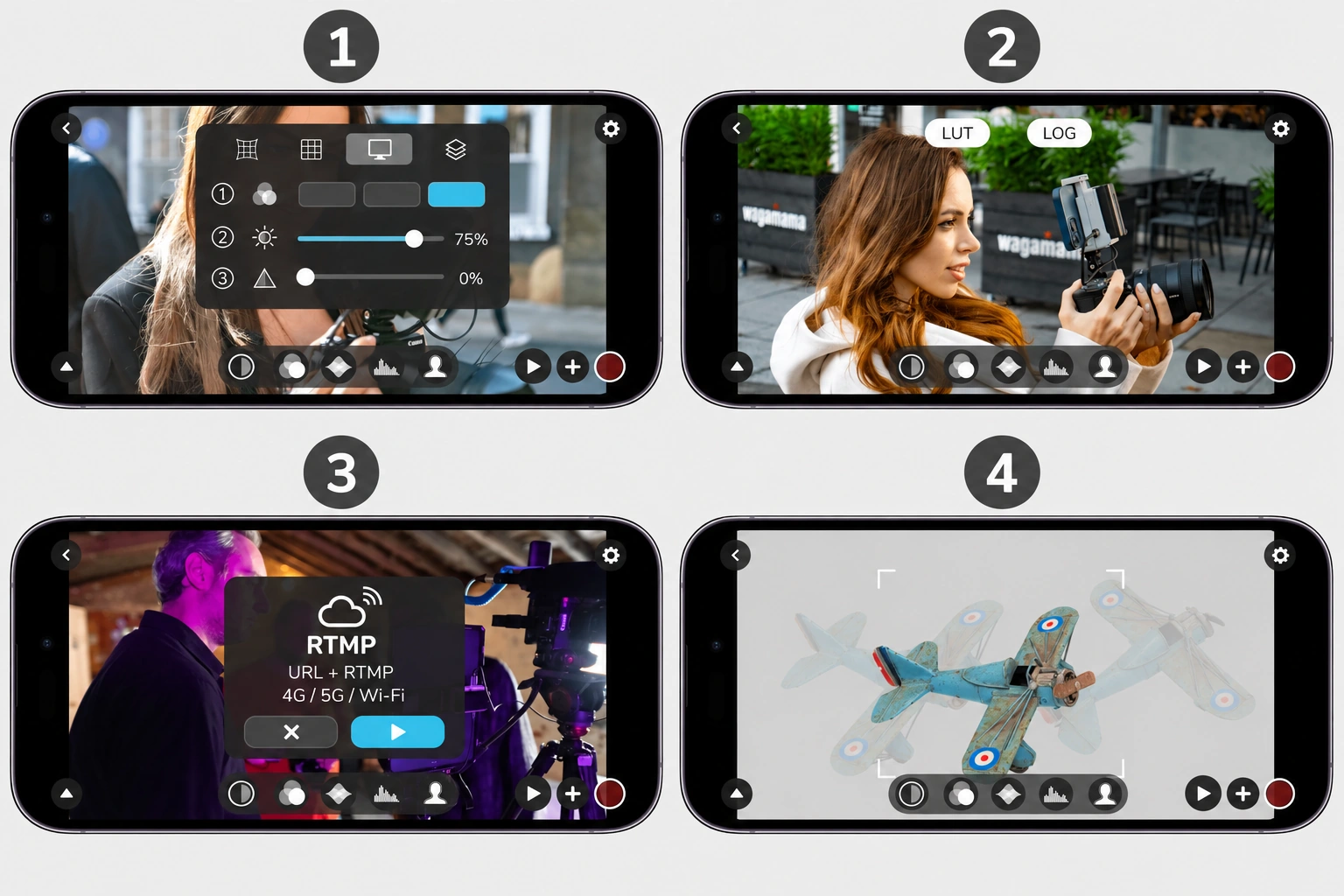

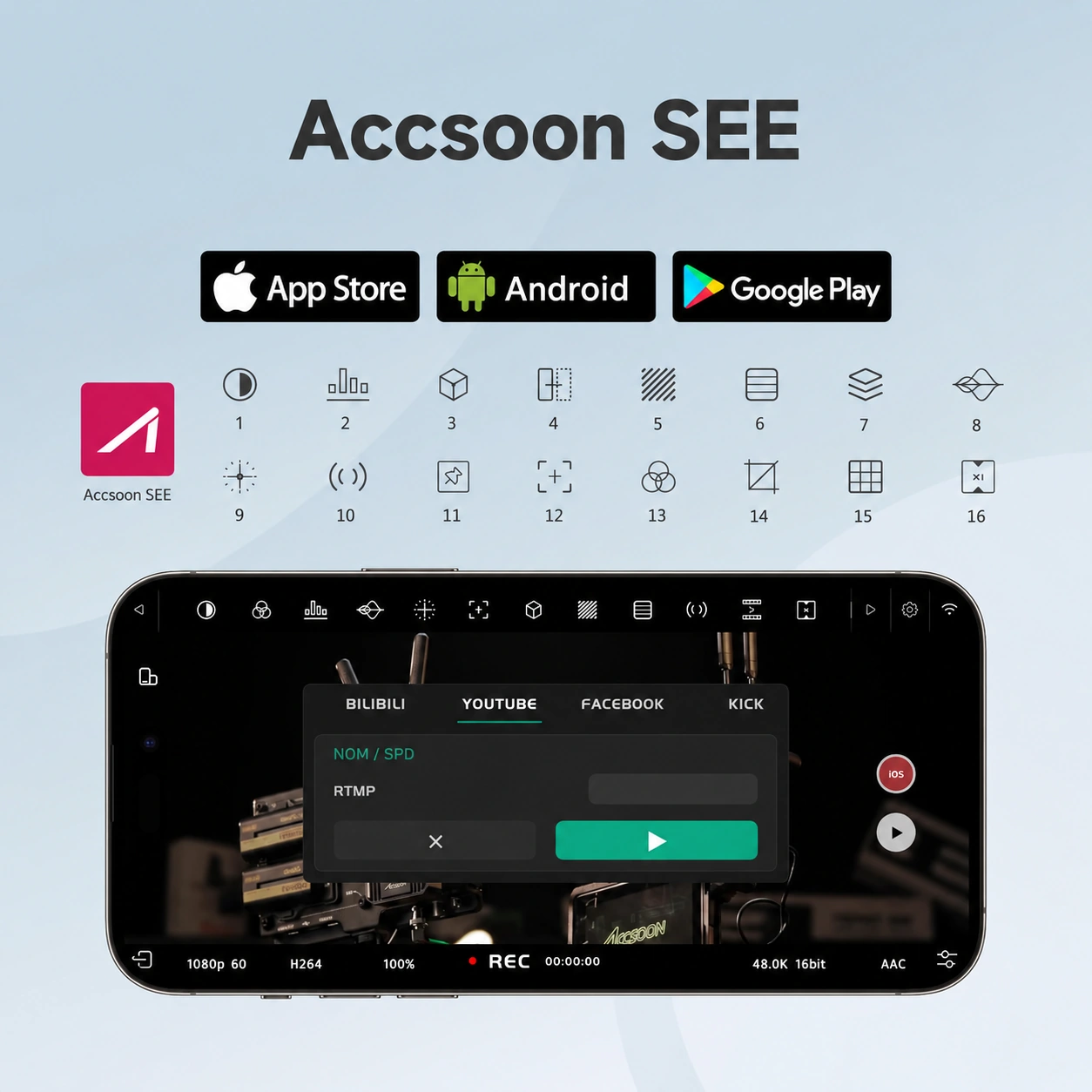

Vista previa en Accsoon SEE

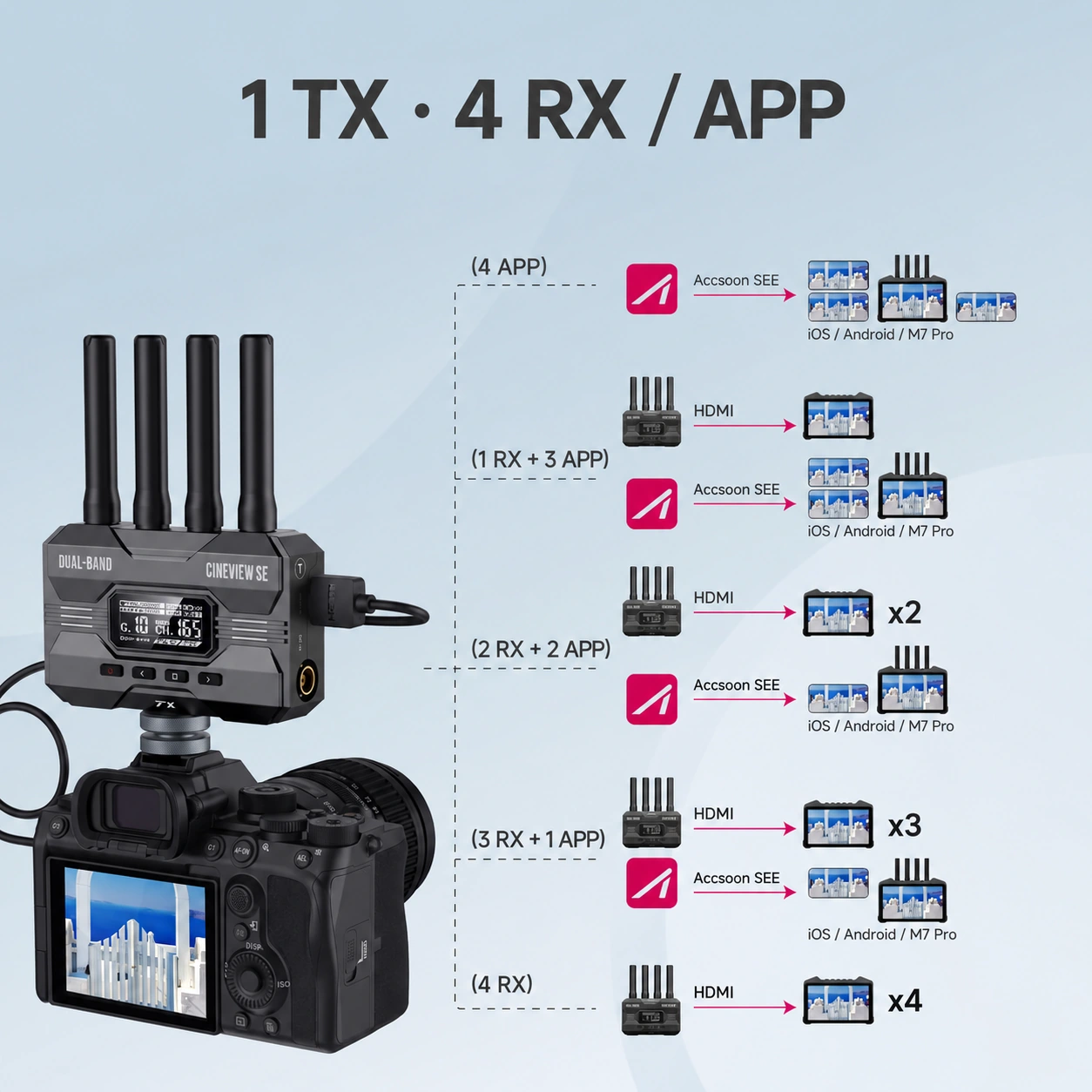

El teléfono o la tableta recibe la señal directamente desde un TX compatible en Accsoon SEE para iOS o Android. Ocupa una ranura de recepción inalámbrica. Los iconos numerados del fabricante corresponden a las herramientas que se indican a continuación; los ejemplos ilustran el manejo de la aplicación, la transmisión SE sigue siendo Full HD.

• 1 · Tonos de gris
• 2 · Histograma
• 3 · LUT
• 4 · Inversión
• 5 · Zebra
• 6 · Colores falsos
• 7 · Superposición
• 8 · Forma de onda
• 9 · Vectoscopio
• 10 · Sonido
• 11 · Marcadores
• 12 · Enfoque
• 13 · RGB
• 14 · Captura de pantalla
• 15 · Cuadrícula
• 16 · Descompresión

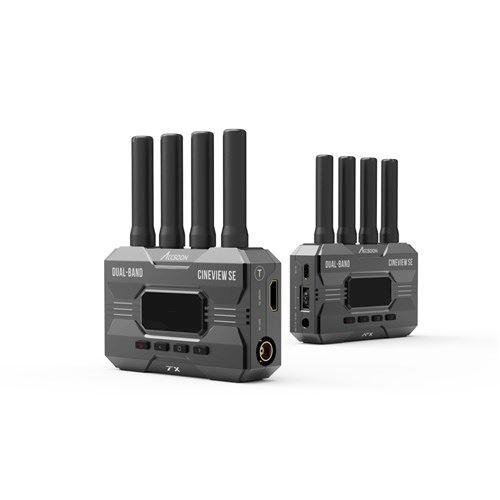

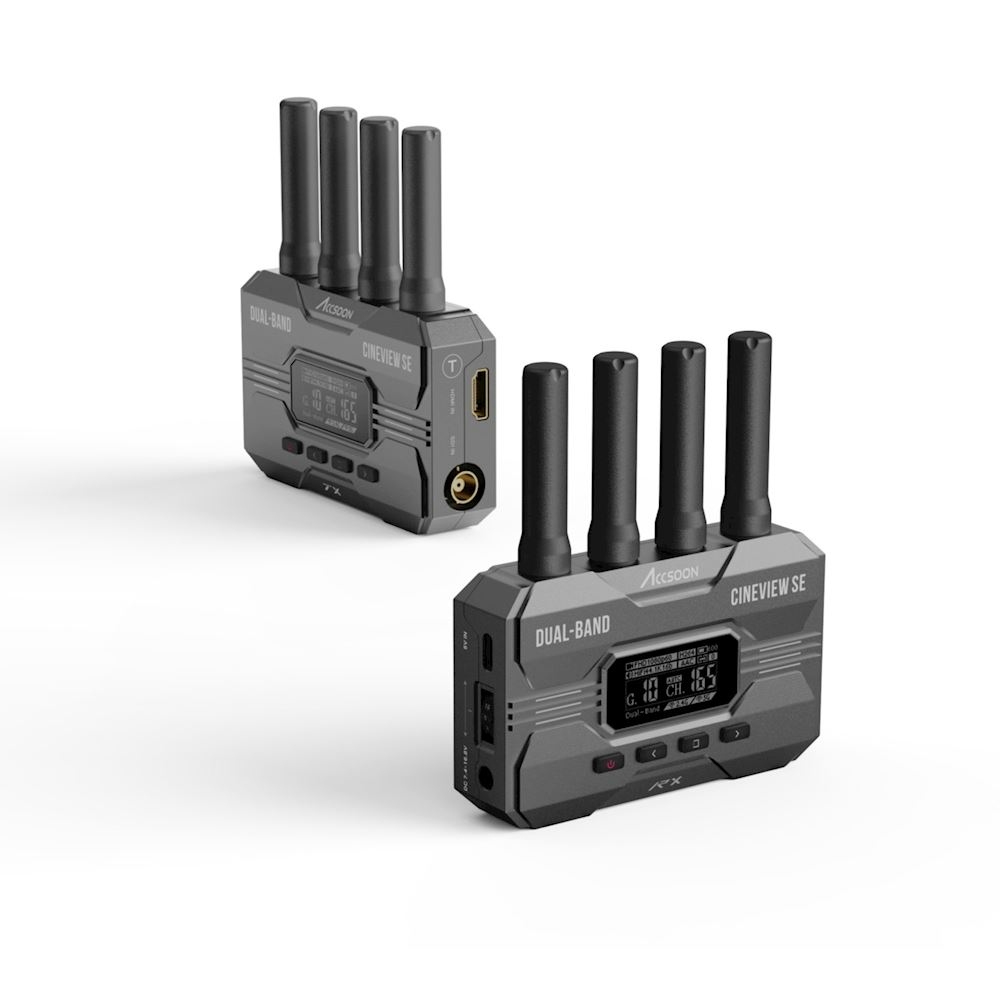

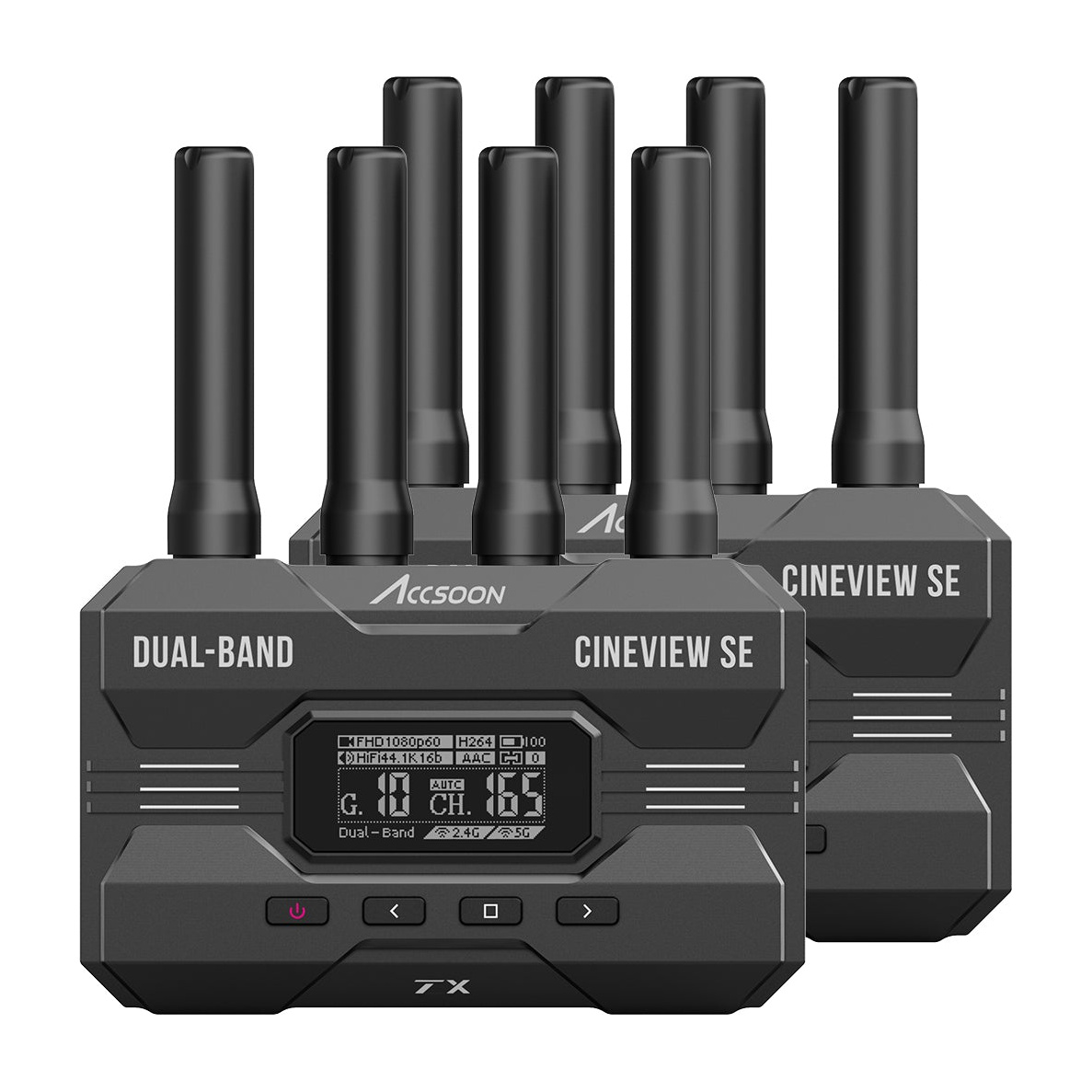

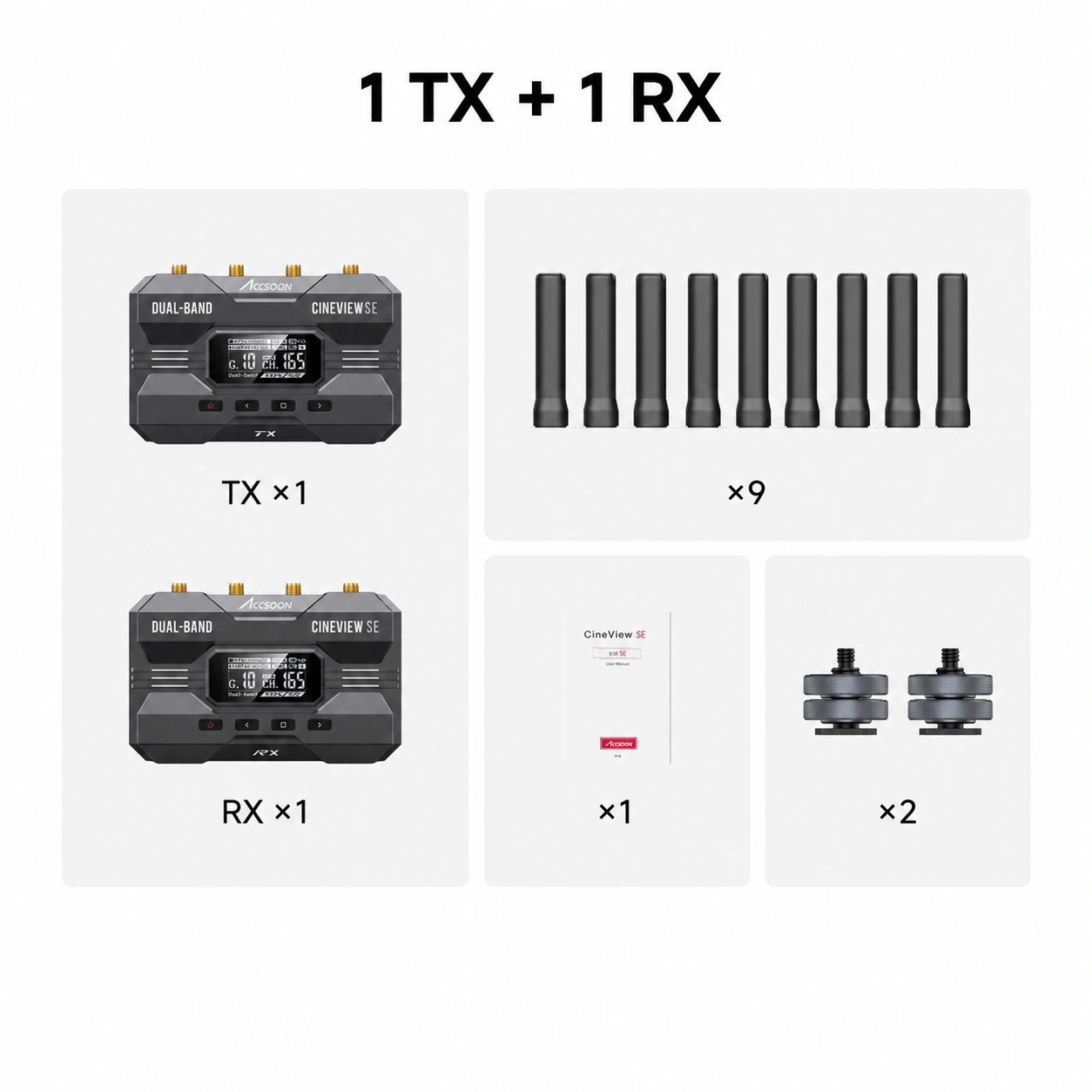

Juego completo 1TX + 1RX

El paquete estándar incluye un transmisor SE, un receptor SE, nueve antenas (incluida una de repuesto), dos adaptadores de cold shoe y un manual de instrucciones. El esquema solo es válido para este conjunto 1TX + 1RX. Las baterías, los cables de vídeo y de alimentación, la cámara, los dispositivos móviles y los monitores no están incluidos en el paquete.
