Blackmagic Design ATEM Monitoring Rack Panel 20

  • Transporte gratuito
Ref.: SWPANELABRMP20

Un panel de control para rack para el control local de mezcladores ATEM Constellation IP con un conversor de monitorización integrado. Ofrece 20 botones de entrada, 10G SMPTE-2110 redundante, dos salidas 12G-SDI, HDMI, una pantalla LCD de monitorización y una conexión de talkback frontal en formato 1U.

Más información

1 099.89 € con IVA 909 € sin IVA
Añadir a comparar Historial de precios
Disponibilidad
a petición
Ref.:
SWPANELABRMP20
Añadir a comparar Historial de precios

Blackmagic Design ATEM Monitoring Rack Panel 40

1 753.29 €sin IVA 1 449 €

Mejores accesorios para Blackmagic Design ATEM Monitoring Rack Panel 20

HDMI cable 2.0b UHD 4K High Speed + Ethernet 2,0m

  • 4K / UHD
  • SHOWROOM PRAHA
Cable HDMI 2.0b de conexión UHD 4K de alta velocidad + cable Ethernet
8.05 €
En stock 3 uds.

PremiumCord Patch cable CAT 6a S-FTP BLK, 2m

Cable de conexión Premiumcord CAT 6a S-FTP, RJ45-RJ45, AWG 26/7, negro
3.23 €
Para enviar > 5 uds.

PremiumCord cable de alimentación 230 V, CEE 7/7 clavija recta / IEC C13, 2 m, negro

  • Nuevo
Cable de alimentación de 230 V para ordenador, monitor u otro equipo con conector
4.05 €
En stock > 5 uds.

Infinitek L-3.3CUHWS 2m FLEX cable 12G-SDI BNC-BNC

Cable de conexión profesional de 2 m de 12G-SDI para producción móvil. El cable coaxial
23.23 €
a petición

Blackmagic Design ATEM 4 M/E Constellation IP

  • Transporte gratuito
El ATEM 4 M/E Constellation IP es un mezclador en directo SMPTE-2110 nativo de 4
8 699.9 €
a petición

Blackmagic Design ATEM 4 M/E Constellation IP Plus

  • Transporte gratuito
El ATEM 4 M/E Constellation IP Plus es un mezclador en directo SMPTE-2110 nativo
14 144.9 €
a petición

Infinitek L-3.3CUHWS 1m FLEX cable 12G-SDI BNC-BNC

Cable coaxial diseñado específicamente para aplicaciones móviles 12G-SDI con una
19.6 €
a petición

Mostrar todos los accesorios

Descripción del producto ESPECIFICACIONES CONTENIDO DEL PAQUETE

Descripción del producto

Un panel de control para rack para el control local de mezcladores ATEM Constellation IP con un conversor de monitorización integrado. Ofrece 20 botones de entrada, 10G SMPTE-2110 redundante, dos salidas 12G-SDI, HDMI, una pantalla LCD de monitorización y una conexión de talkback frontal en formato 1U.

20 botones, monitorización y conversión IP en un panel

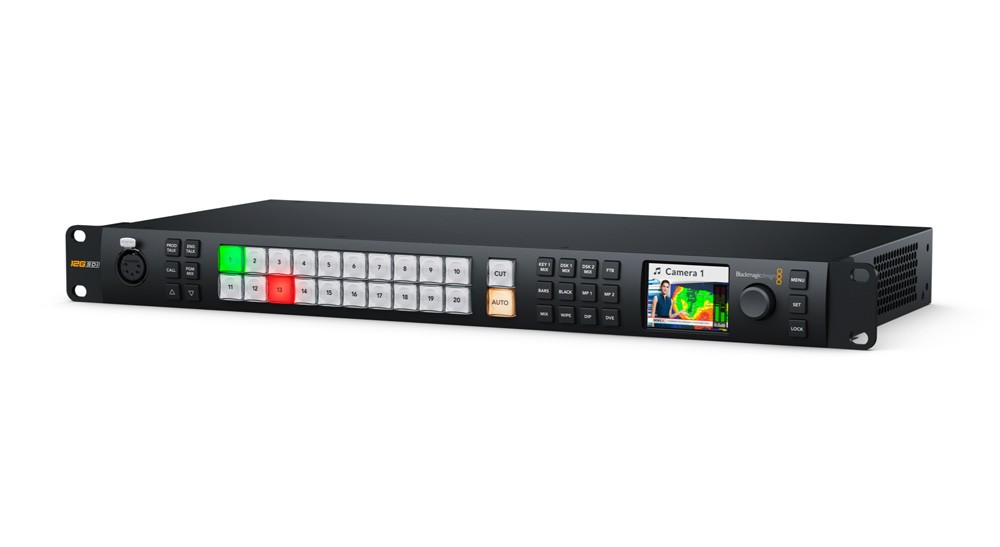

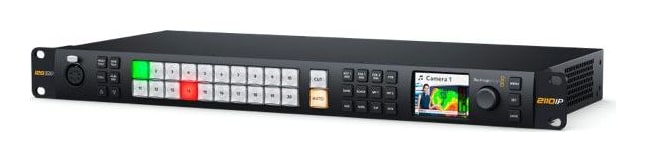

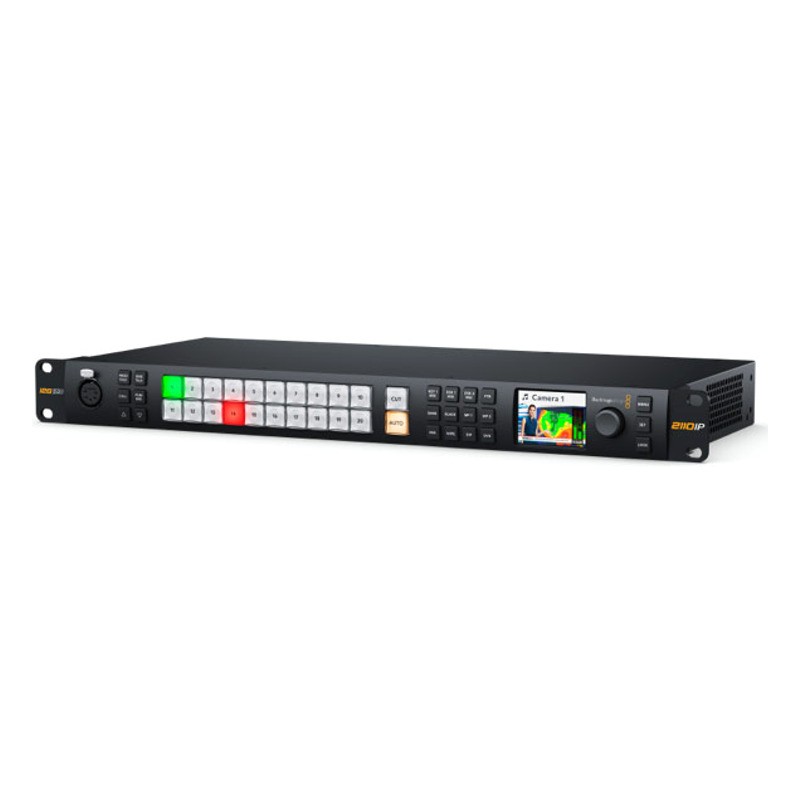

ATEM Monitoring Rack Panel 20 añade a los mezcladores ATEM Constellation IP un cómodo control local y monitorización directamente en el rack. Los botones, la pantalla LCD y el talkback están al alcance en el panel frontal.

20 botonesRack 1U2× 10G IP2× 12G-SDI

Un conversor 2110 dentro de un panel de control

Dentro del panel hay un conversor de vídeo: convierte dos redes 10G SMPTE 2110 redundantes en dos salidas 12G-SDI y una salida HDMI, y la pantalla LCD integrada también muestra la imagen.

Redundancia ST 2022-7

Un par de puertos RJ45 de 10G recibe flujos IP de dos redes 2110 según ST 2022-7, así la caída de una red no interrumpe la imagen.

Red de control independiente

Un puerto RJ45 de 1G conecta el panel con el mezclador y el control NMOS, separado del vídeo.

Talkback en el panel frontal

Un conector XLR de 5 pines para auriculares y los botones de talkback y mezcla de programa permiten comunicarse directamente desde el rack.

Doble alimentación

Dos fuentes de alimentación internas de 100–240 V CA con dos entradas IEC C14 mantienen el panel en marcha aunque falle una de las tomas.

Control del mezclador desde el rack

20 botones de entrada, botones CUT y AUTO, botones de transición y un mando giratorio con menú: el mezclador ATEM local se puede conmutar y configurar sin el panel de control principal, durante la preparación o en una emergencia.

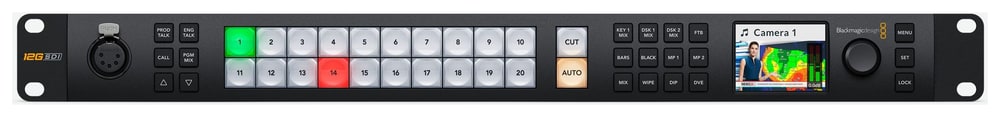

ATEM Monitoring Rack Panel 20 – Control del mezclador desde el rack

Conversión de 2110 a SDI y HDMI

Un flujo de vídeo IP entrante se convierte en dos salidas 12G-SDI y una salida HDMI 4K con audio incorporado: 16 canales en SDI y 8 en HDMI. El códec Blackmagic IP10 admite de forma opcional 2160p59.94 y 2160p60.

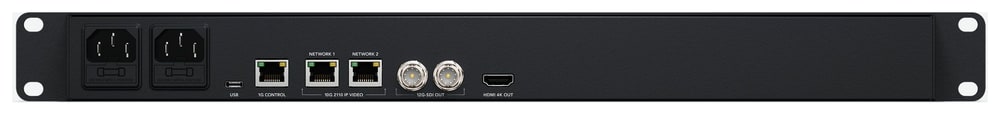

ATEM Monitoring Rack Panel 20 – Conversión de 2110 a SDI y HDMI

Monitorización en el propio rack

La pantalla LCD integrada muestra el vídeo y el estado de la señal, así el técnico ve el resultado junto al rack. El panel se monta en el rack y se usa al preparar o supervisar una producción.

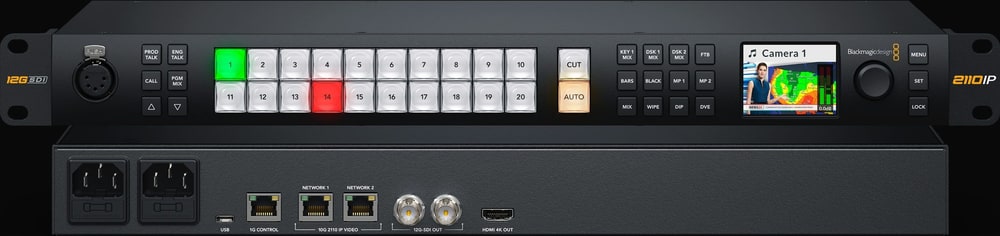

ATEM Monitoring Rack Panel 20 – Monitorización en el propio rack

Conexiones

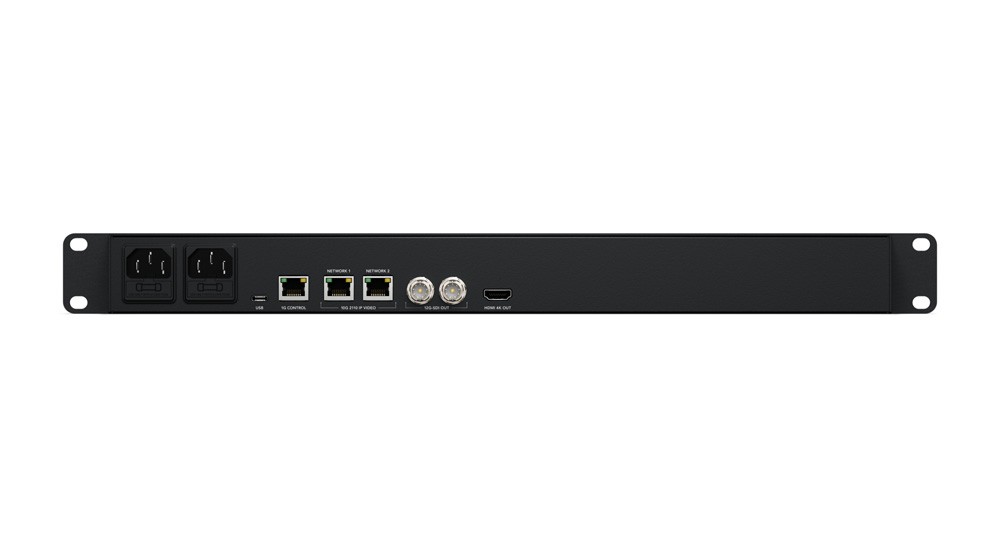

En el panel frontal están los botones de entrada, transición, talkback y menú, el conector de talkback y la pantalla LCD; detrás, dos entradas de red, USB-C, el puerto de control de 1G, dos puertos de 10G para vídeo IP 2110, dos salidas 12G-SDI y una salida HDMI 4K.

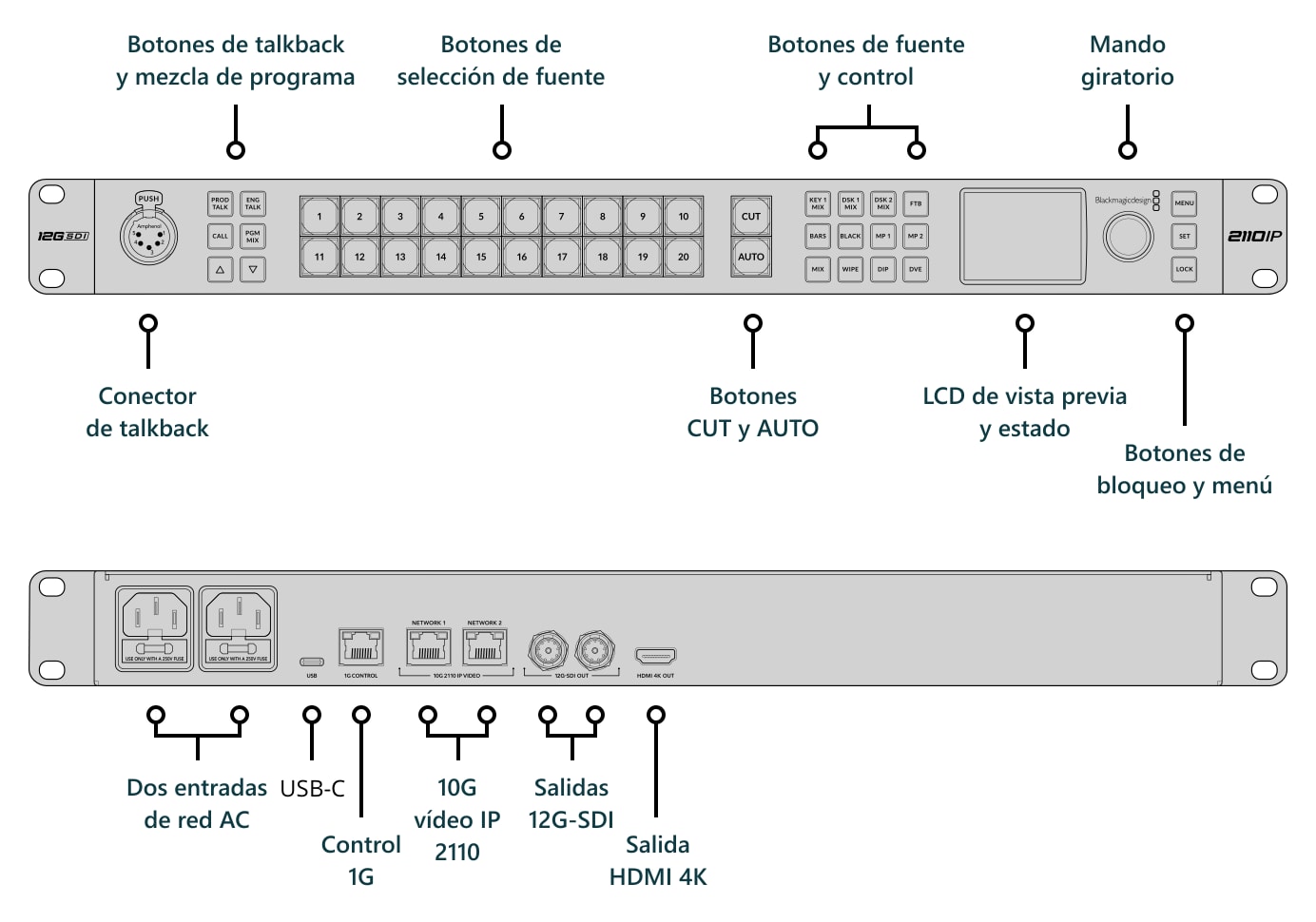

ATEM Monitoring Rack Panel 20 – Conexiones

CONTENIDO DEL PAQUETE

  • ATEM Monitoring Rack Panel 20
  • Tarjeta de bienvenida con código QR para descargar el software

ESPECIFICACIONES

  • Redes IP 2110 de 10G: 2× RJ45 de 10G; entrega redundante de flujos IP según ST 2022-7 a través de dos redes 2110
  • Red de control de 1G: 1× RJ45 de 1G para la conexión al mezclador y el control NMOS
  • Entradas de vídeo totales: 1
  • Salidas de vídeo totales: 3
  • Salidas de vídeo SDI: 2
  • Velocidades SDI: 1,5G, 3G, 6G, 12G
  • Salidas de vídeo HDMI 2.0: 1
  • Audio IP SMPTE ST 2110: 16 canales de audio incorporado en cada flujo de vídeo IP 2110 por Ethernet de 10G
  • Audio en las salidas SDI: 16 canales de audio incorporado en todas las salidas SDI
  • Audio en la salida HDMI: 8 canales de audio incorporado en la salida HDMI
  • Talkback: 1× XLR de 5 pines
  • Interfaz de ordenador: 1× USB-C para la utilidad de configuración y las actualizaciones de software
  • Entradas de alimentación: 2× IEC C14
  • Formatos HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
  • Formatos Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
  • Conformidad SMPTE: SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7
  • Muestreo de vídeo: 4:2:2
  • Precisión de color: 10 bits
  • Espacio de color SDI: Rec. 709, Rec. 2020
  • Conformidad de vídeo IP: SMPTE 2110-20 (vídeo sin compresión), IGMP v3; SMPTE 2110-21 (traffic shaping) – emisor Narrow, receptor Narrow, Wide Synchronous, Asynchronous; SMPTE 2110-30 (PCM), nivel Level C; SMPTE 2110-40 (datos auxiliares) – acceso completo, incluidos RP 188/SMPTE 12M-2, subtítulos y metadatos HDR estáticos
  • Códec: Blackmagic IP10 opcional para 2160p59.94 y 2160p60 como vídeo IP 2110
  • Precision Time Protocol: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2 (peer-to-peer mediante mDNS/DNS-SD), IS-05 v1.1.2, BCP-002-01 Natural Grouping, BCP-004-01 Receiver Capabilities
  • Compatibilidad con talkback: Sí
  • Control: Conmutación de emergencia desde el panel frontal, software o panel físico opcional
  • Panel frontal: Monitor LCD HD integrado, 22 botones LED para configuración y conmutación de emergencia, 20 botones de fuente, 4 botones de transición, 6 botones de selección y mezcla de talkback, mando giratorio con botón SET, botón de bloqueo del panel
  • Software incluido: ATEM Software Control Panel gratuito para macOS 14.0 Sonoma, macOS 15.0 Sequoia o posterior y Windows 10 y 11
  • Actualizaciones de software: Por USB o Ethernet desde ordenadores Mac o Windows; incluye ATEM Setup Utility
  • Configuración: Con ATEM Software Control Panel; la dirección IP del chasis ATEM se ajusta con ATEM Setup Utility por USB-C
  • Sistemas operativos: macOS 15.0 Sequoia, macOS 26.0 Tahoe o posterior; Windows 10 y 11, Windows 11 para ARM
  • Alimentación: 2× fuentes de alimentación internas de 100–240 V CA, 50/60 Hz

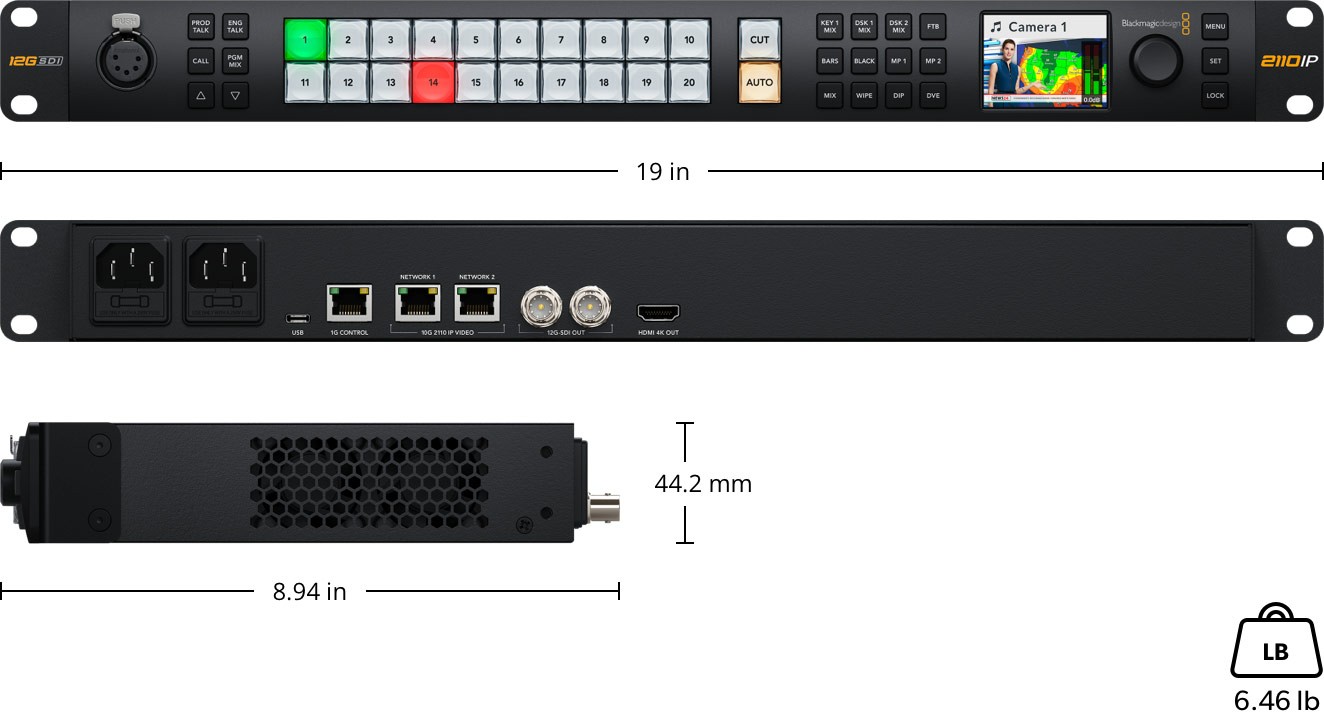

  • Formato: Rack de 19″, 1U
  • Temperatura de funcionamiento: De 0 a 40 °C
  • Temperatura de almacenamiento: De −20 a 60 °C
  • Humedad relativa: 0–90 % sin condensación
  • Garantía: 1 año (garantía limitada del fabricante)
