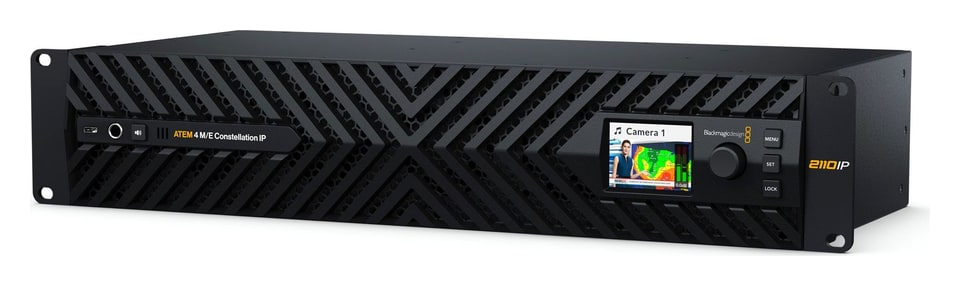

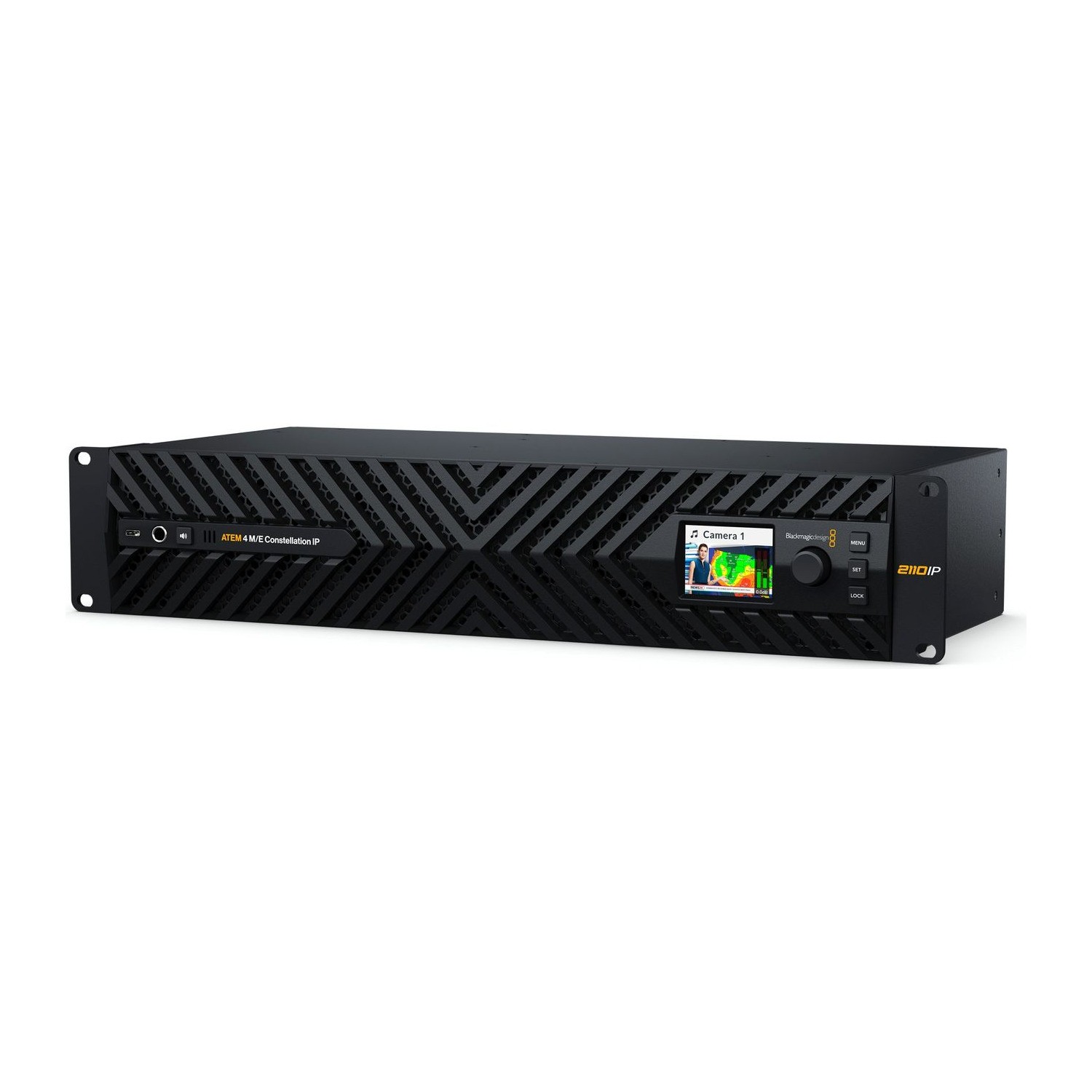

ATEM 4 M/E Constellation IP

El ATEM 4 M/E Constellation IP es un mezclador avanzado para producción en directo con un diseño de alto rendimiento, totalmente compatible con el estándar SMPTE-2110 y que utiliza conexiones Ethernet de 100G de alta velocidad.

Los ATEM Constellation IP son dos nuevos modelos de mezcladores para producción en directo totalmente compatibles con SMPTE-2110. Estos nuevos modelos conservan las potentes funciones de los actuales mezcladores ATEM Constellation SDI, por lo que resultan familiares a los usuarios y permiten una transición fluida entre los sistemas SMPTE-2110 y SDI, siempre que ambos estén presentes en su instalación.

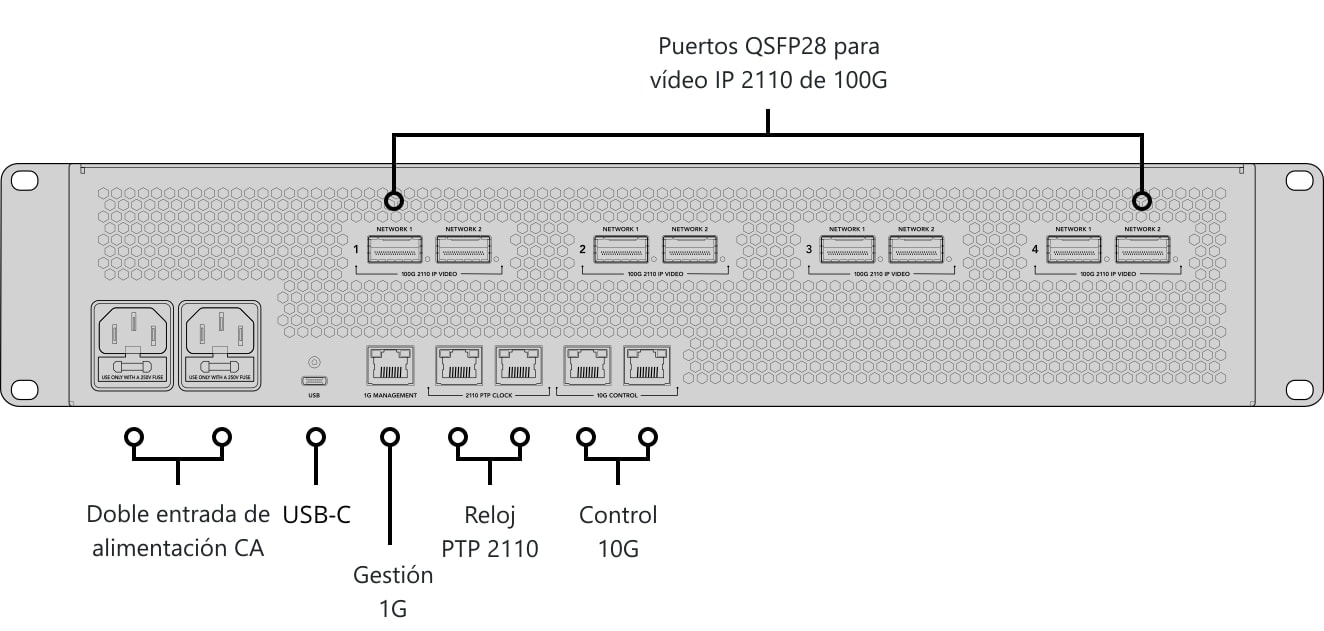

Están diseñados para la radiodifusión de alta gama y la producción en directo, y su diseño incluye refrigeración de delante hacia atrás, amplia redundancia, compatibilidad con SMPTE-2022-7 en todos los puertos de vídeo de 100G, conexión de reloj PTP redundante, 2× Ethernet de 10G para los puertos de control y fuentes de alimentación de CA redundantes.

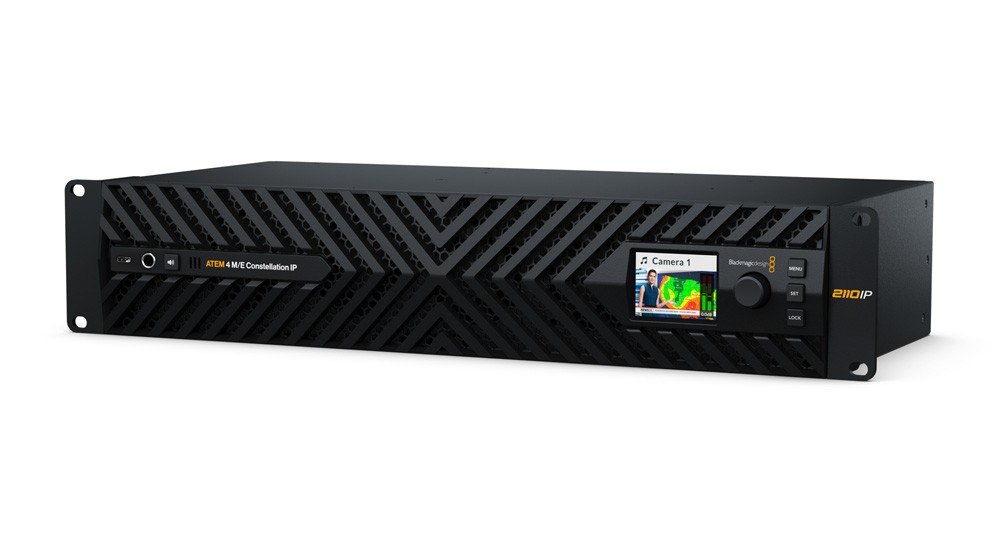

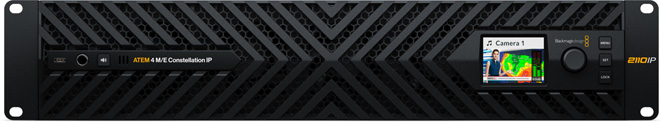

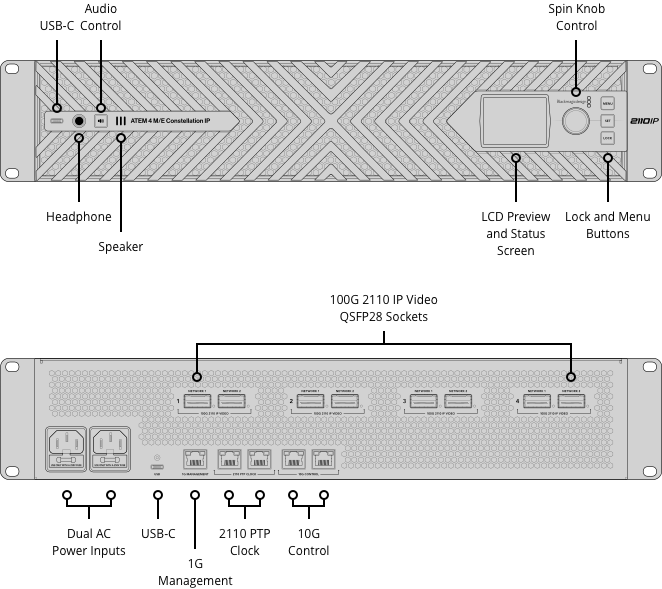

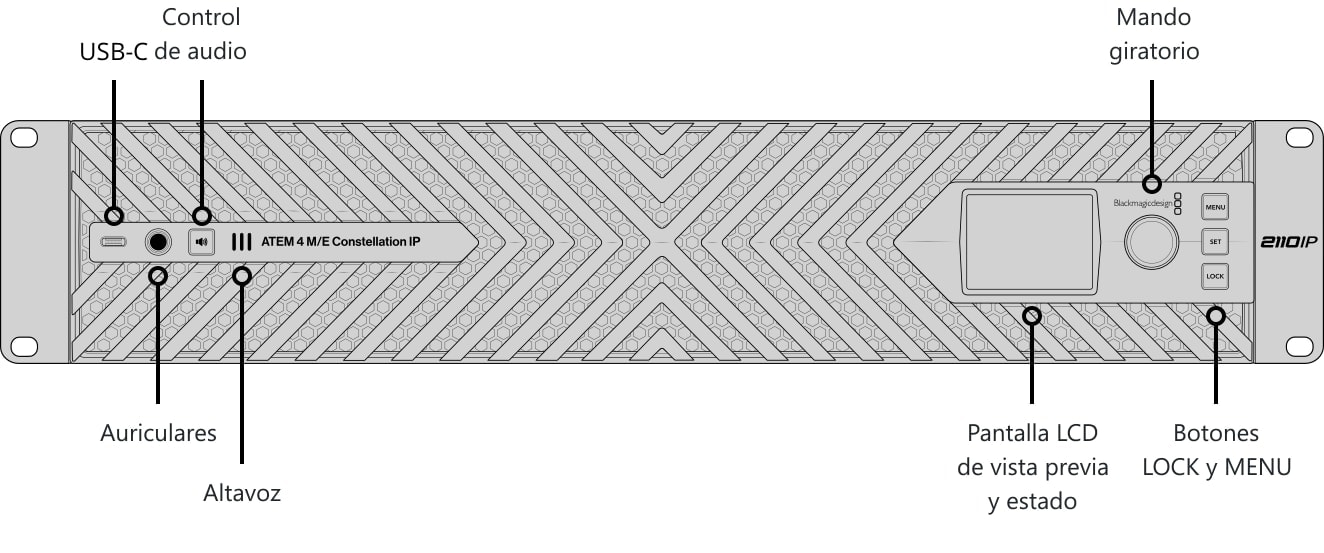

El ATEM 4 M/E Constellation IP presenta un diseño notablemente diferente, ya que está destinado a operaciones de broadcast de alto nivel. La nueva construcción utiliza refrigeración de delante hacia atrás con 4 ventiladores muy silenciosos. Todas las conexiones cuentan con redundancia total con SMPTE-2022-7 en todos los puertos de vídeo, además de redundancia adicional en los puertos de control y PTP Ethernet. La pantalla LCD integrada muestra toda la información de estado estándar de ATEM Constellation y permite acceder a la configuración. El panel frontal también incluye una salida de auriculares y un altavoz integrado para la monitorización local del programa.

El modelo estándar de 4 M/E cuenta con 32 entradas con conversión SMPTE-2022-7 estándar mediante 4 conjuntos de conexiones Ethernet 100G duales redundantes. Además, ofrece 24 salidas SMPTE-2110, 16 ATEM Advanced Keyers, 4 vistas multiview y 2 SuperSource, lo que suma un total de 12 DVE.

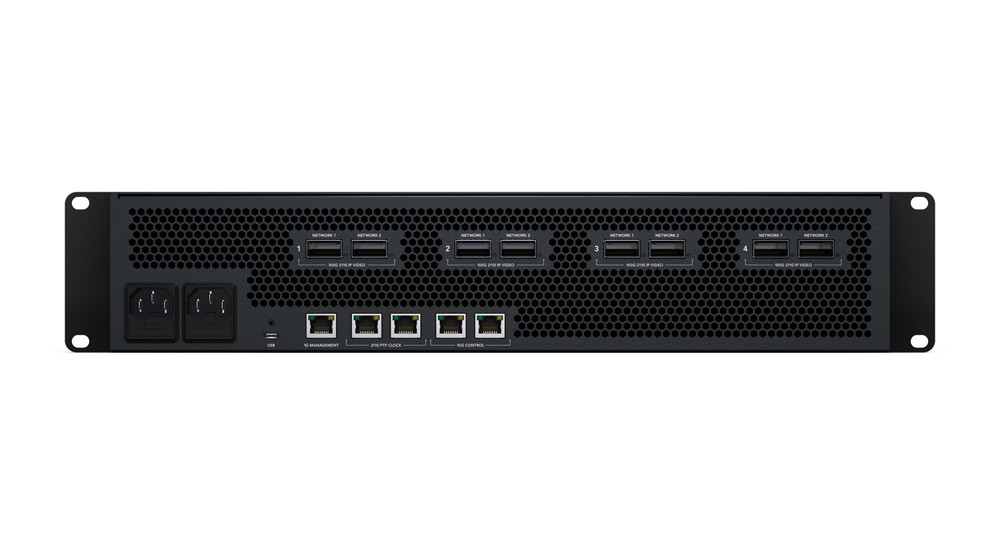

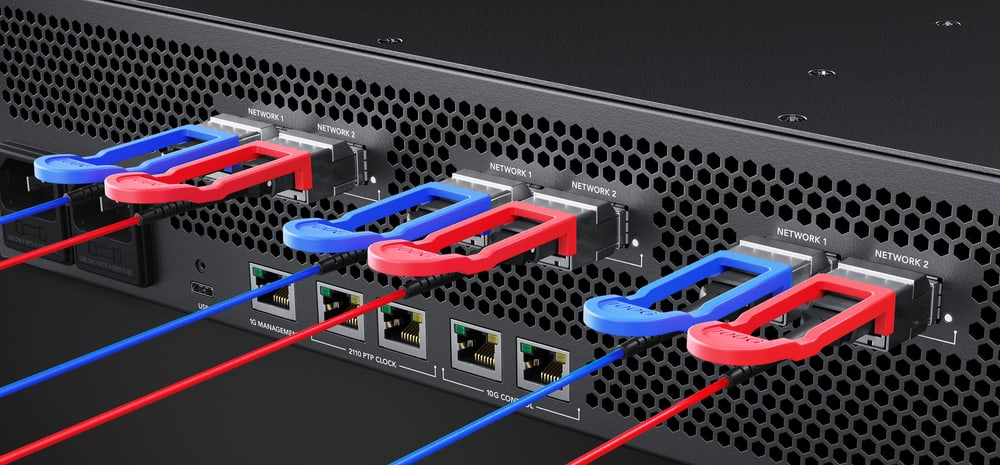

El ATEM 4 M/E Constellation IP admite múltiples conexiones SMPTE-2110 a través de Ethernet de 100G, y cada conexión admite 8 canales de vídeo de entrada y 8 de salida. El conmutador asigna las entradas y salidas a través de múltiples conexiones Ethernet de 100G. Cada conexión Ethernet de 100G cuenta con dos conectores independientes para admitir la redundancia SMPTE-2110, de modo que cada puerto se puede conectar a un conmutador diferente. La conmutación de protección sin interrupciones SMPTE 2022-7 envía dos copias idénticas de vídeo y audio a través de dos rutas y, en el lado receptor, compara los paquetes RTP según su orden y reconstruye la imagen a partir del primer paquete recibido. La conmutación es totalmente fluida.

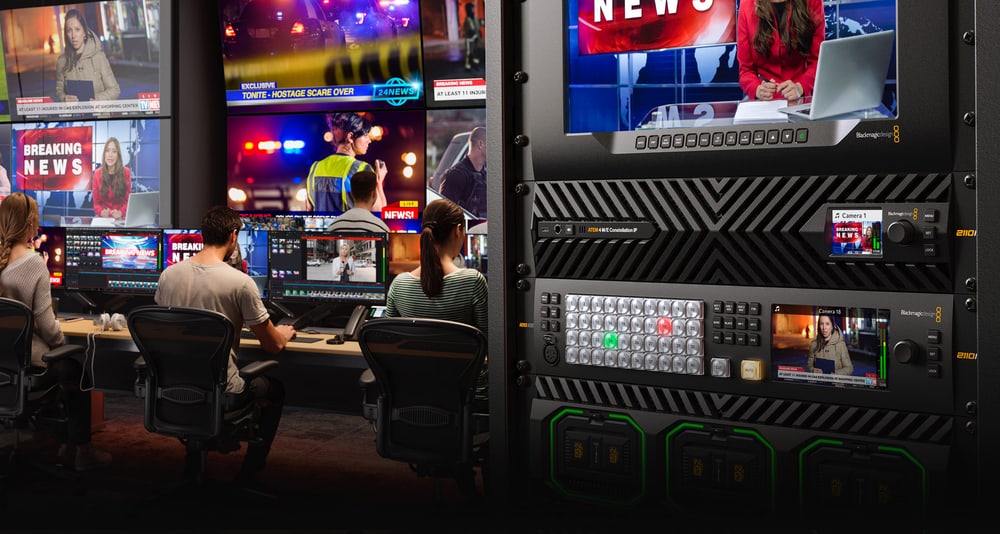

Una de las ventajas de SMPTE-2110 es que las fuentes de vídeo en red utilizan el mismo estándar. Sin embargo, en la práctica, la producción en directo no siempre es sencilla y las fuentes suelen funcionar en diferentes formatos. El ATEM 4 M/E Constellation IP resuelve este problema, ya que cada entrada cuenta con un convertidor de estándares dedicado. De este modo, todas las entradas se convierten automáticamente al estándar del conmutador y se puede conectar cualquier fuente.

El ATEM 4 M/E Constellation IP es compatible con todos los estándares de broadcast habituales. Gracias a la conversión en todas las entradas, se puede trabajar simultáneamente con diferentes formatos. Es compatible con los estándares HD y Ultra HD, incluidos 720p, 1080i, 1080p y 2160p hasta 60p. Esto es fundamental para trabajar en diferentes producciones en todo el mundo. Además, el talkback, el tally y los controles se pueden enviar a dispositivos SDI si se conecta el Blackmagic SDI Expander 8x12G, que permite la conexión con las cámaras para el retorno de programa, el control de las cámaras y la comunicación.

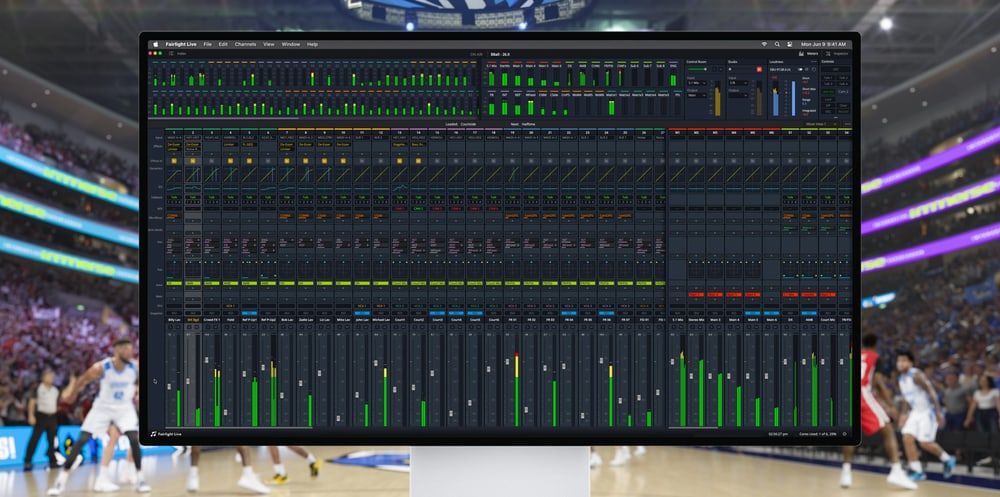

Fairlight Live es el mezclador de audio por software 2110 más potente para broadcast y eventos en directo. Admite el enrutamiento de audio hacia y desde los conmutadores ATEM a través de USB y, a diferencia de los mezcladores de hardware, admite de forma nativa audio estéreo, envolvente e inmersivo. Ofrece compatibilidad con plugins de terceros, AFL/PFL Solo, talkback y funciones de entrada avanzadas como ganancia remota y entradas duales. También incluye un reproductor de cues, instantáneas, una matriz interna y otras funciones. Se pueden ejecutar varios sistemas para múltiples usuarios o para una redundancia total.

Todos los conmutadores ATEM 4 M/E Constellation cuentan con un sencillo sistema de talkback integrado que utiliza los canales de audio 15 y 16 para la comunicación bidireccional con las cámaras Blackmagic Design. Sin embargo, Fairlight Live ofrece más buses de talkback y enrutamiento de audio completo en el ATEM 4 M/E Constellation IP, por lo que se puede crear cualquier número de buses de talkback. Esto permite una comunicación aún más avanzada, incluyendo circuitos de cámara y técnicos, buses de comentaristas y mezclas independientes para cada usuario. Basta con dirigir el bus de talkback a los canales 15 y 16 de cualquier salida ATEM y enviarlo a las cámaras o a los comentaristas.

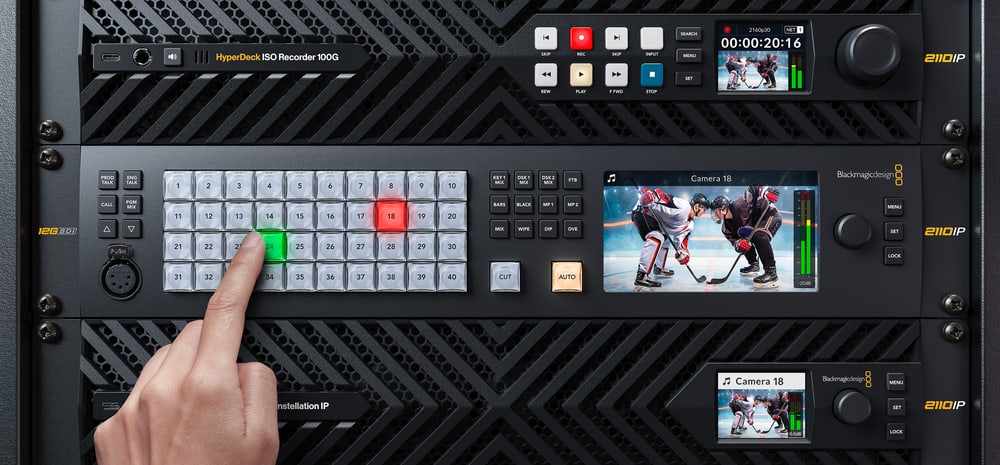

El diseño del ATEM 4 M/E Constellation IP, con refrigeración de delante hacia atrás, limita el espacio para los controles en el panel frontal. Este problema se resuelve con el panel de monitorización ATEM para rack, que combina control y monitorización. Ofrece los mismos controles que los modelos SDI y funciona como un convertidor de monitorización independiente y un panel de control. Incluye un diseño para rack con botones profesionales, un puerto Ethernet dedicado, un convertidor redundante de 10G Ethernet SMPTE-2022-7 a 12G-SDI y HDMI para monitorización local, así como una interfaz de talkback de 5 pines en el panel frontal.

Características principales:

• Potente conmutador SMPTE-2110 nativo para producción en directo
• Hasta 64 entradas mediante 8 conjuntos de conexiones Ethernet 100G redundantes
• Compatible con vídeo IP 12G-SDI o SMPTE-2110
• Ethernet 100G redundante para una compatibilidad total con SMPTE-2022-7
• Modos de corte de bus o efectos de mezcla
• Conversión completa de estándares y resincronización en todas las entradas
• Salida USB como cámara web para todas las aplicaciones de vídeo
• Compatibilidad con todos los paneles de hardware y software ATEM

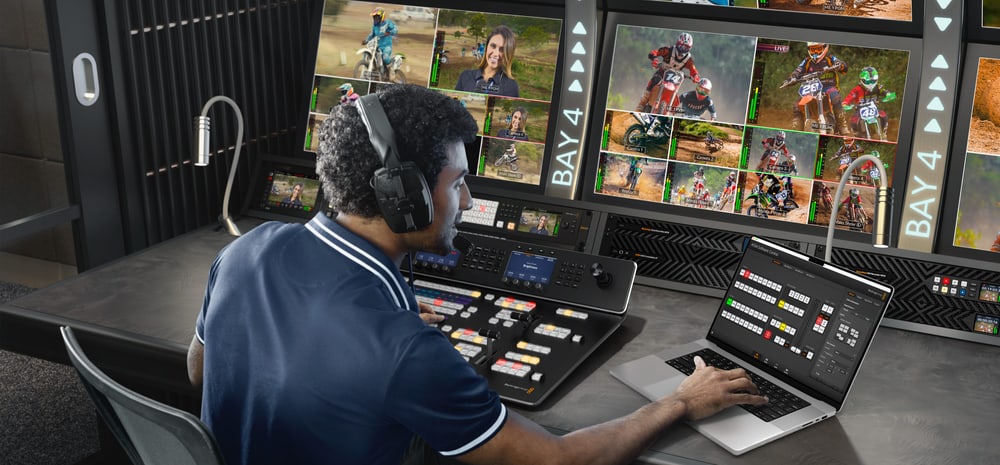

• Hasta 4 salidas multiview personalizables
• Transiciones de mezcla, wipe, DVE y stinger
• Hasta 4 DVE
• Medios internos para gráficos estáticos y animados

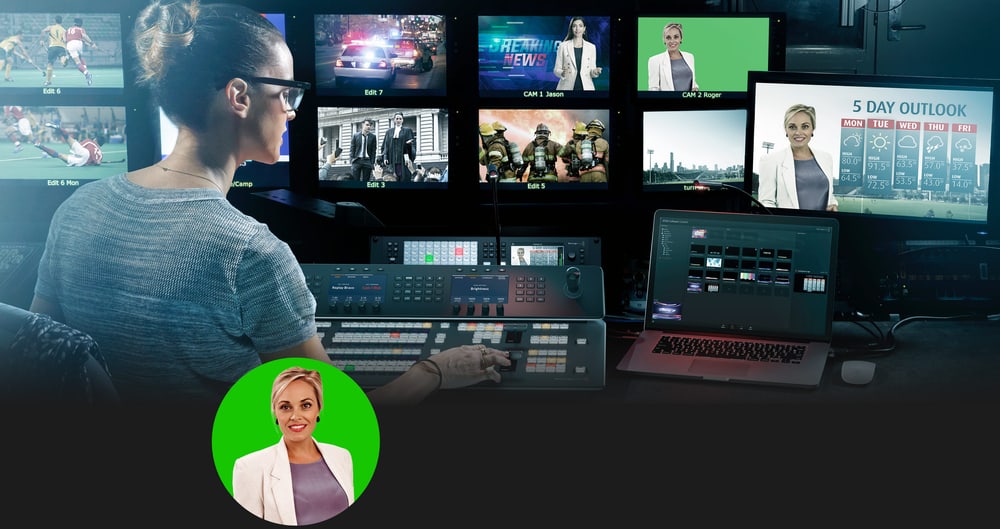

• 4 cromas ATEM Advanced por línea M/E

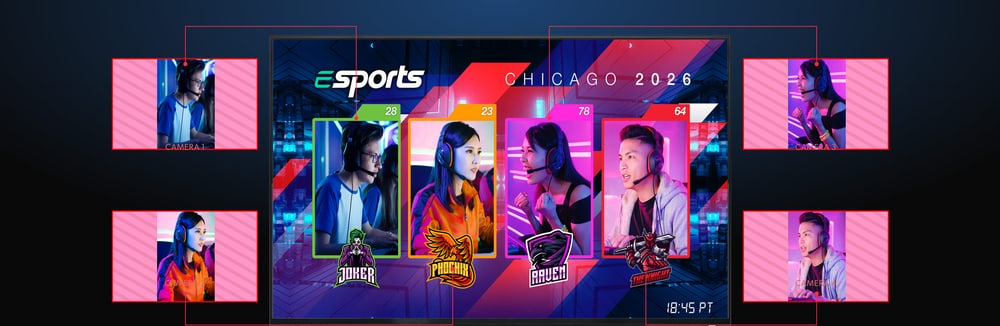

• Hasta 2 SuperSource, cada uno con 4 DVE
• Compatibilidad con la mezcla de audio Fairlight Live
• Talkback profesional compatible con ClearCom y RTS

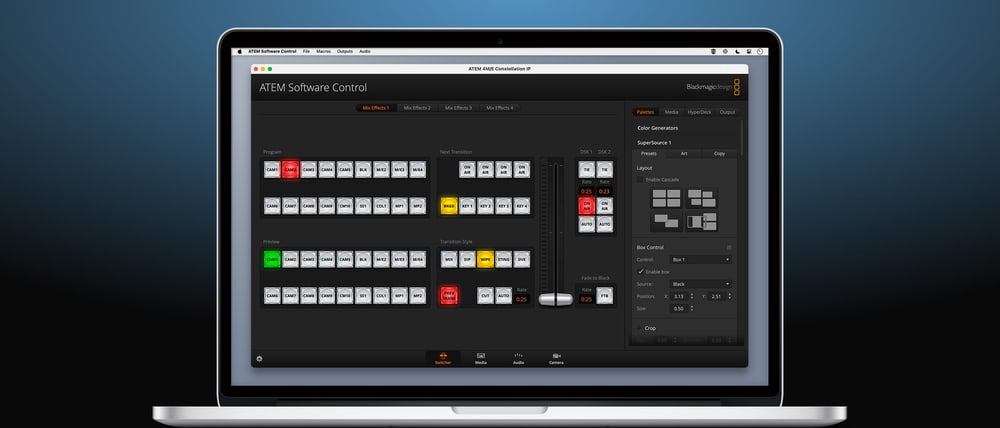

• ATEM Software Control para Mac y Windows gratuito
• Compatible con el panel de monitorización ATEM
• Compatible con el panel de control de cámara ATEM
• Todas las funciones están incluidas sin costes adicionales por su uso
