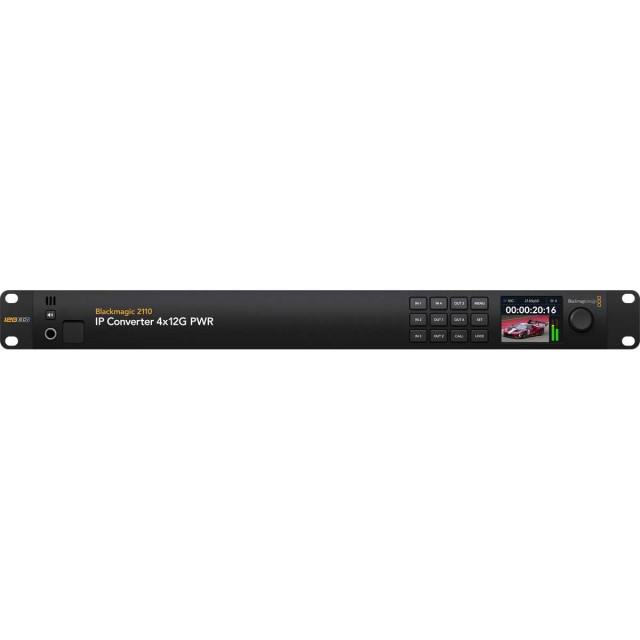

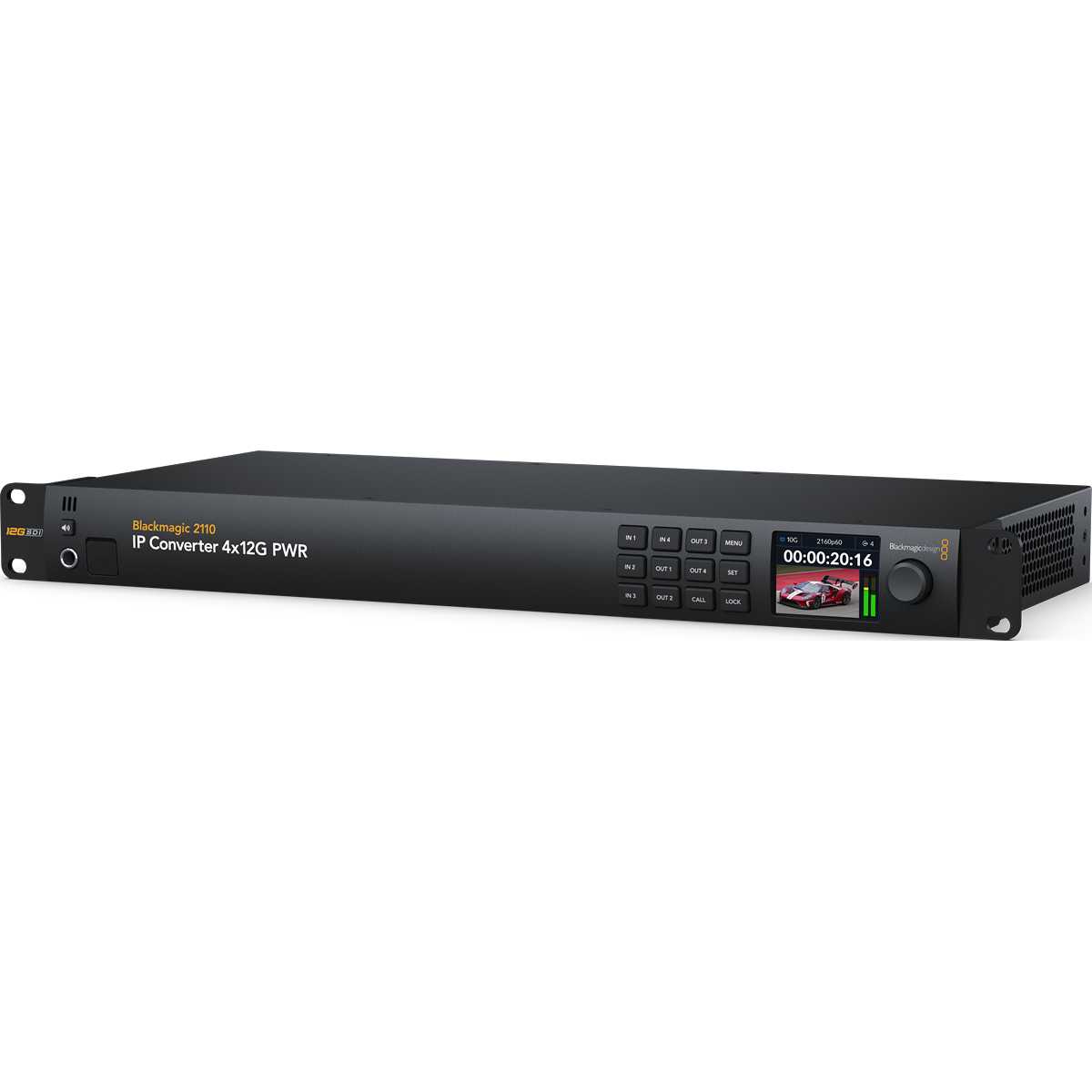

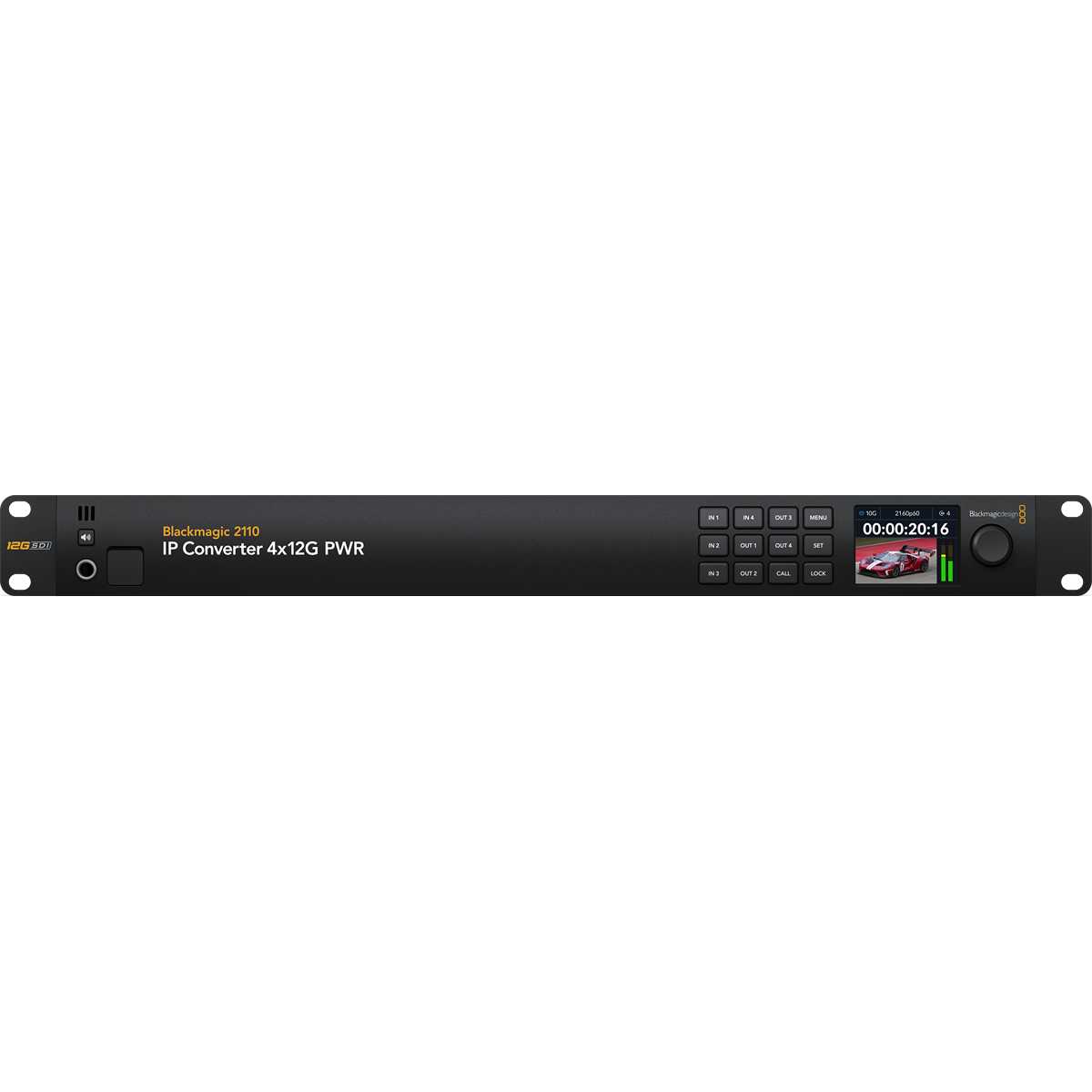

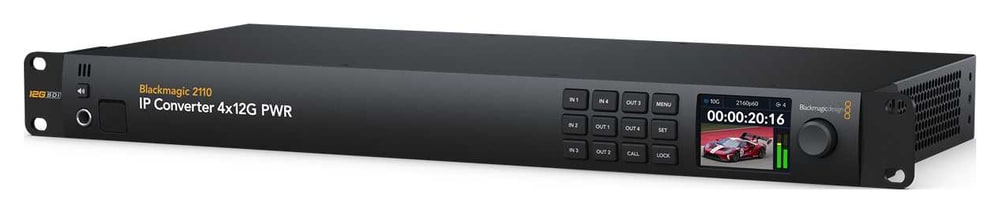

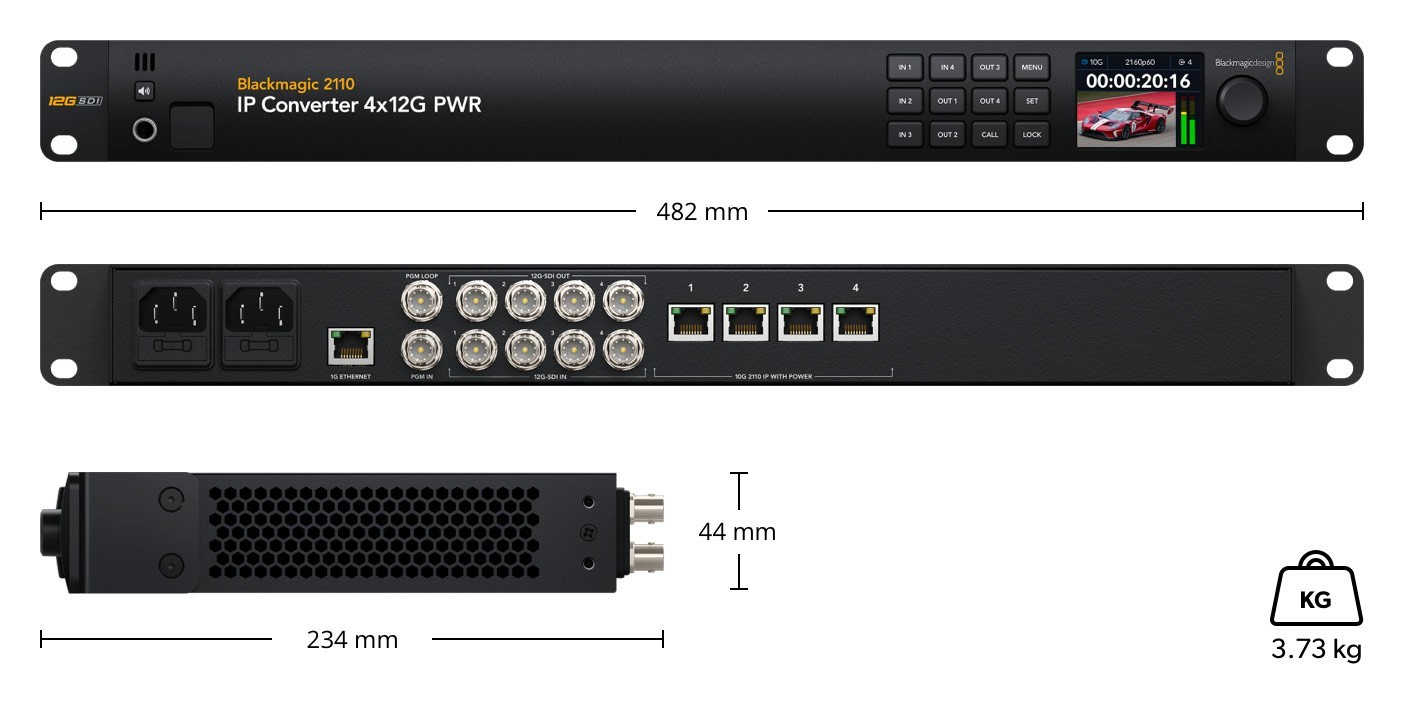

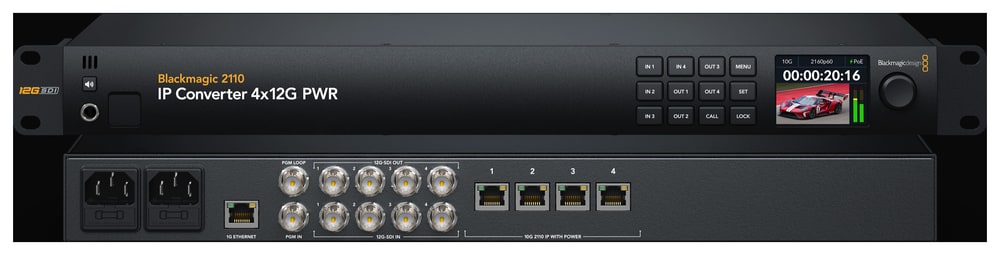

Blackmagic Design 2110 IP Converter 4x12G PWR

Contexto técnico y descripción original del sistema

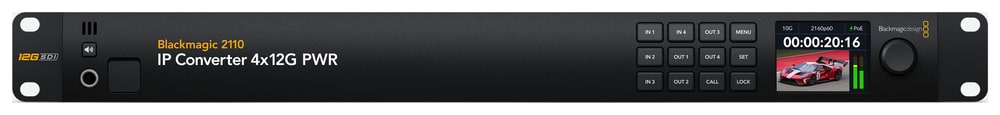

La empresa Blackmagic Design ofrece una amplia gama de productos de vídeo IP SMPTE-2110, entre los que se incluyen convertidores, monitores de vídeo, monitores de audio e incluso cámaras. Además, admiten la resolución Ultra HD mediante una conexión Ethernet de 10G de bajo coste. La mayoría de los modelos de convertidores son bidireccionales, por lo que resultan ideales para cámaras cuando los usuarios necesitan un canal adicional para la visualización en retroalimentación. Los modelos para montaje en rack presentan un diseño elegante con una pantalla LCD a color para la supervisión, la navegación por los menús y el diagnóstico. Todos los modelos cumplen con el estándar SMPTE ST-2110 para vídeo IP, incluida la sincronización PTP, e incluso son compatibles con NMOS, lo que permite a los usuarios establecer conexiones mediante un panel de enrutador de vídeo. Los productos de vídeo IP SMPTE-2110 de Blackmagic se caracterizan por diferentes diseños en función de su uso. Los modelos 2110 IP Mini son pequeños, por lo que pueden ocultarse detrás de otros equipos. Por su parte, los modelos para montaje en rack cuentan con paneles frontales de diseño elegante con pantalla LCD, lo que permite a los usuarios acceder y modificar los ajustes directamente desde el panel frontal.

Los convertidores Blackmagic 2110 IP se han diseñado para integrar dispositivos SDI en una infraestructura de vídeo IP 2110. Al añadir estos convertidores, los usuarios obtienen una forma económica de adaptar todo su equipo de vídeo a la tecnología SMPTE-2110. Basta con añadir un convertidor Blackmagic 2110 IP a las salas de control, grabadores de disco, procesadores de streaming, cámaras, monitores y otros dispositivos. Los productos Blackmagic 2110 IP cumplen con el estándar SMPTE ST-2110 para vídeo IP, que especifica la transmisión, la sincronización y la descripción de vídeo de 10 bits, audio y datos auxiliares a través de redes IP. También puede resincronizar las entradas SDI a PTP o sincronizar dispositivos externos con una salida de referencia, que también se genera a partir de la señal de sincronización PTP. Los convertidores Blackmagic 2110 IP admiten vídeo de 10 bits para una calidad de imagen máxima y los estándares SD, HD y Ultra HD hasta 2160p60. Los convertidores cambian automáticamente al nuevo estándar de vídeo al cambiar la entrada; además, los modelos multicanal pueden utilizar un estándar de vídeo diferente en cada canal.

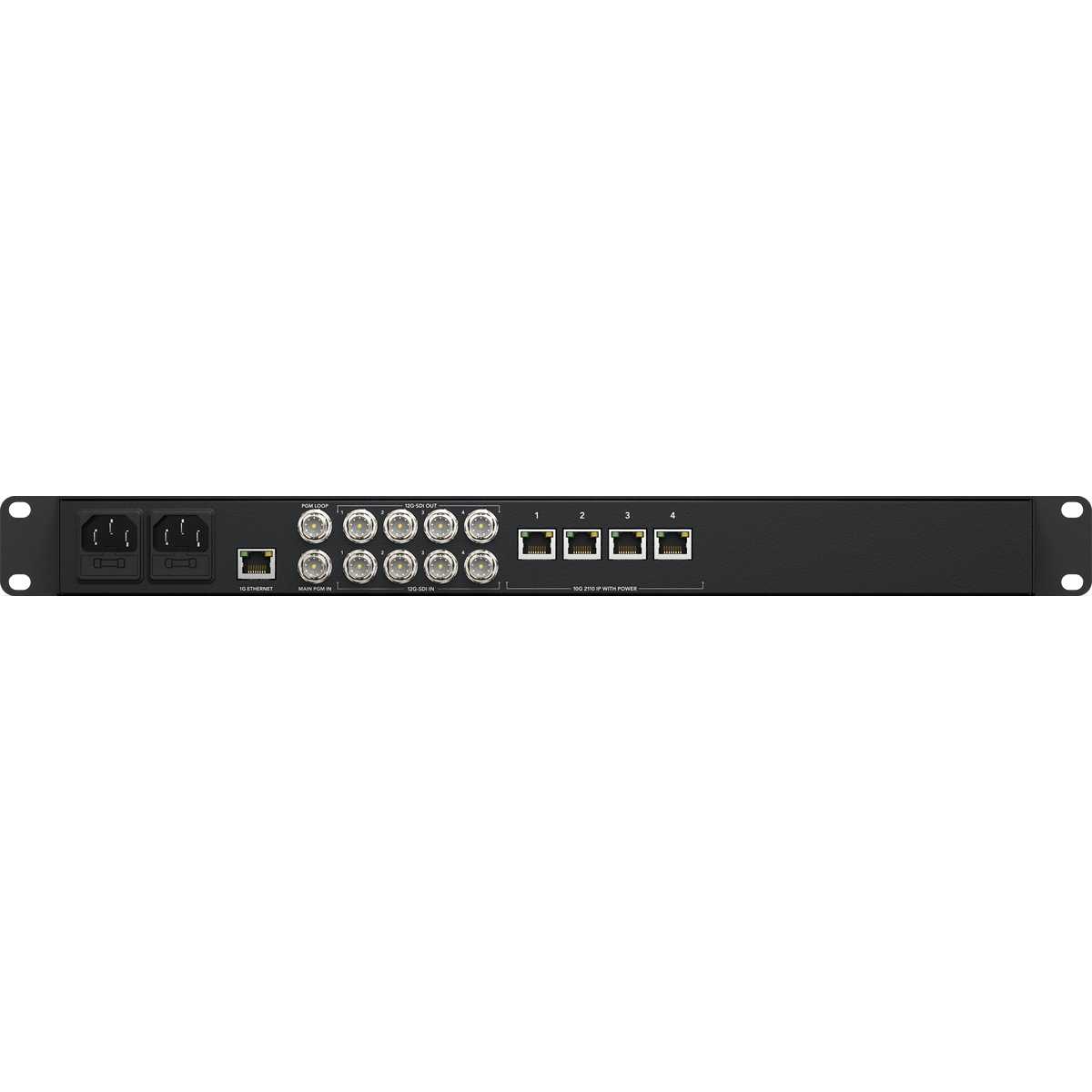

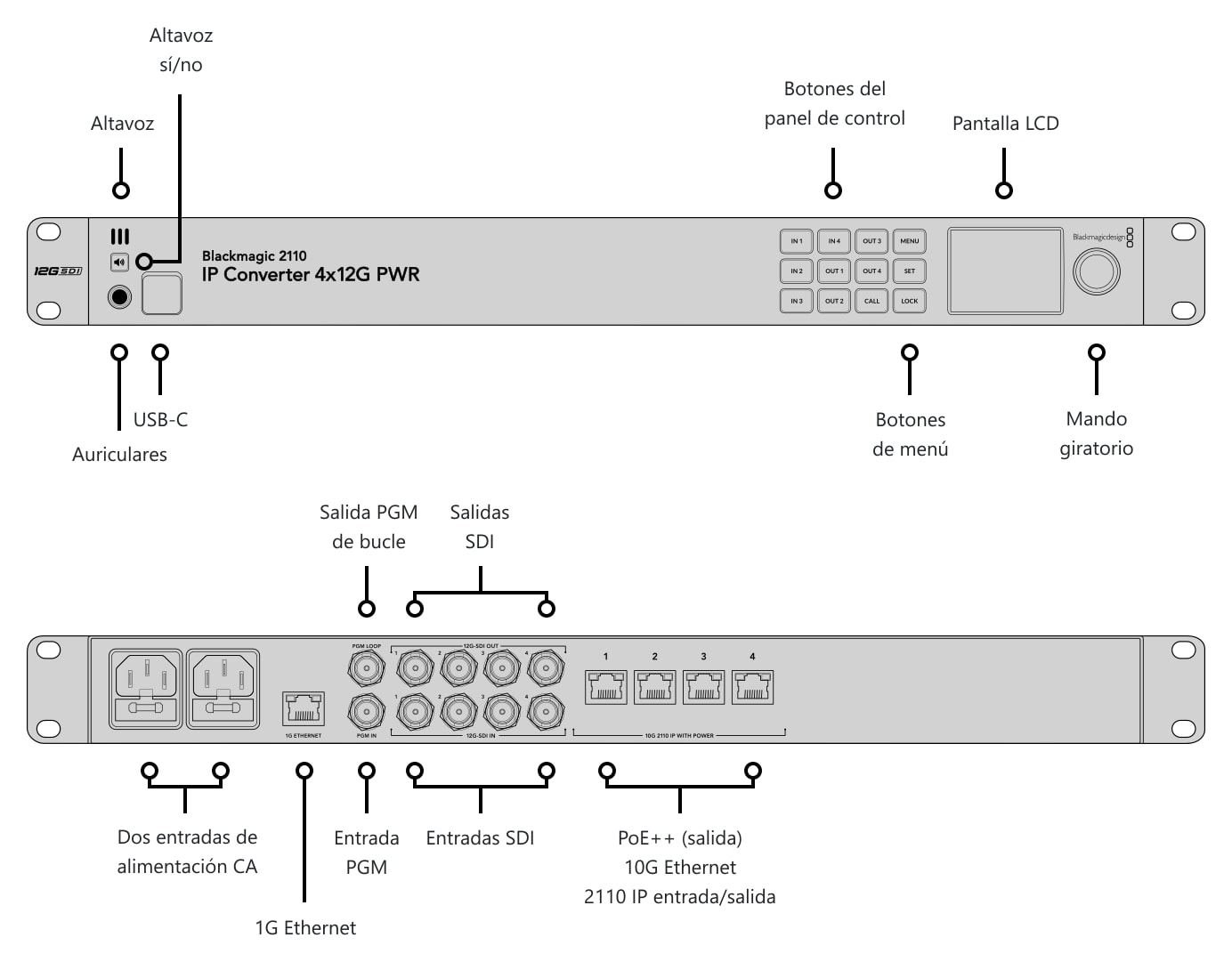

Los convertidores Blackmagic 2110 IP están disponibles en modelos con conectores RJ-45 para cables Cat6 tradicionales o con ranuras SFP para módulos ópticos. El uso de cables Cat6 permite crear sistemas SMPTE-2110 con unos costes notablemente inferiores. Los cables son fáciles de fabricar y los conmutadores Ethernet para 10G Ethernet están muy extendidos. Uno de los mayores problemas de la tecnología SMPTE-2110 es la necesidad de contar con un técnico informático de guardia que mantenga en funcionamiento el sistema de vídeo IP. Los convertidores IP de Blackmagic resuelven este problema, ya que pueden conectarse en modo punto a punto, de modo que los usuarios no tienen que utilizar un conmutador Ethernet complejo si no lo desean. De este modo, obtienen las ventajas del vídeo IP SMPTE-2110 con simples cables Ethernet, alimentación remota y vídeo bidireccional.

Al trabajar en ecosistemas SMPTE-2110 más grandes, como en el ámbito de la radiodifusión, los usuarios pueden conectar todos sus dispositivos de vídeo a un conmutador Ethernet. En ese caso, los usuarios solo tienen que conectar todo al conmutador Ethernet y, a continuación, establecer las conexiones entre los dispositivos mediante su configurador, al igual que con un enrutador de vídeo tradicional. Además, los productos Blackmagic 2110 IP son compatibles con el protocolo NMOS: la configuración es más compleja, pero resulta muy flexible. Gracias a la interfaz NMOS, todos los dispositivos 2110 IP pueden funcionar conjuntamente como un gran enrutador virtual; además, el Videohub Smart Control permite enrutar fuentes de vídeo en redes 2110 IP, ya que puede actuar como controlador NMOS.

Gracias al uso de Ethernet de 10G, los productos de vídeo IP SMPTE-2110 de Blackmagic pueden ser más pequeños, consumir menos energía y ser más asequibles. Además, el Ethernet de 10G permite la alimentación remota de los productos. Sin embargo, al utilizar una resolución Ultra HD con una frecuencia de fotogramas superior a 30 fotogramas por segundo, no se dispone de suficiente ancho de banda para el vídeo sin comprimir de 10 bits. ¡El códec Blackmagic IP10 resuelve este problema! Tiene una baja latencia de 8 muestras, es un estándar abierto y no conlleva ningún coste de licencia. Además, es un códec optimizado y de bajo consumo que utiliza muy poca potencia de la FPGA, lo que garantiza que los productos SMPTE-2110 compatibles sigan siendo asequibles.

Características de los convertidores IP Blackmagic 2110

• Todos los convertidores cumplen con el estándar de vídeo IP SMPTE-2110
• Elige entre convertidores en miniatura o modelos para montaje en rack de 19"
• Utilizan una red Ethernet de 10G fácilmente disponible para una instalación económica
• Resincronizan las entradas SDI mediante el protocolo PTP
• Son compatibles con el protocolo NMOS para crear un enrutador virtual
• Baja latencia, códec abierto estándar Blackmagic IP10
• Compatible con todos los formatos SD, HD y Ultra HD hasta una resolución de 2160p60
