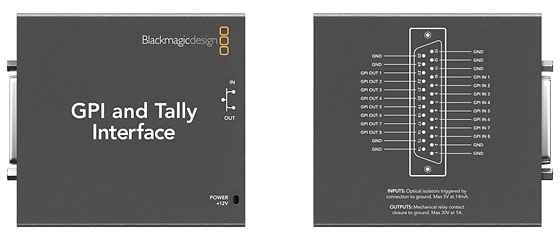

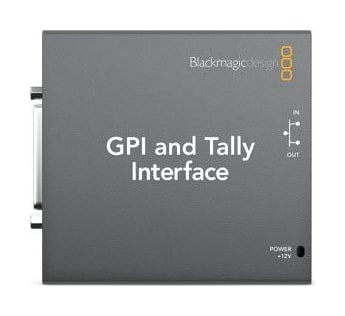

Blackmagic Design GPI and Tally Interface

Complemente sus mezcladores ATEM con el módulo GPI and Tally Interface de Blackmagic Design. Con ocho contactos de señal (Tally), podrá enviar el estado «en directo» a sus cámaras, servidores de reproducción y monitores, de modo que cada operador sepa qué cámara está transmitiendo la imagen en ese momento. Si necesitas más contactos de señal, solo tienes que conectar más módulos GPI and Tally Interface a través de la red Ethernet.

Ocho puertos de señalización«

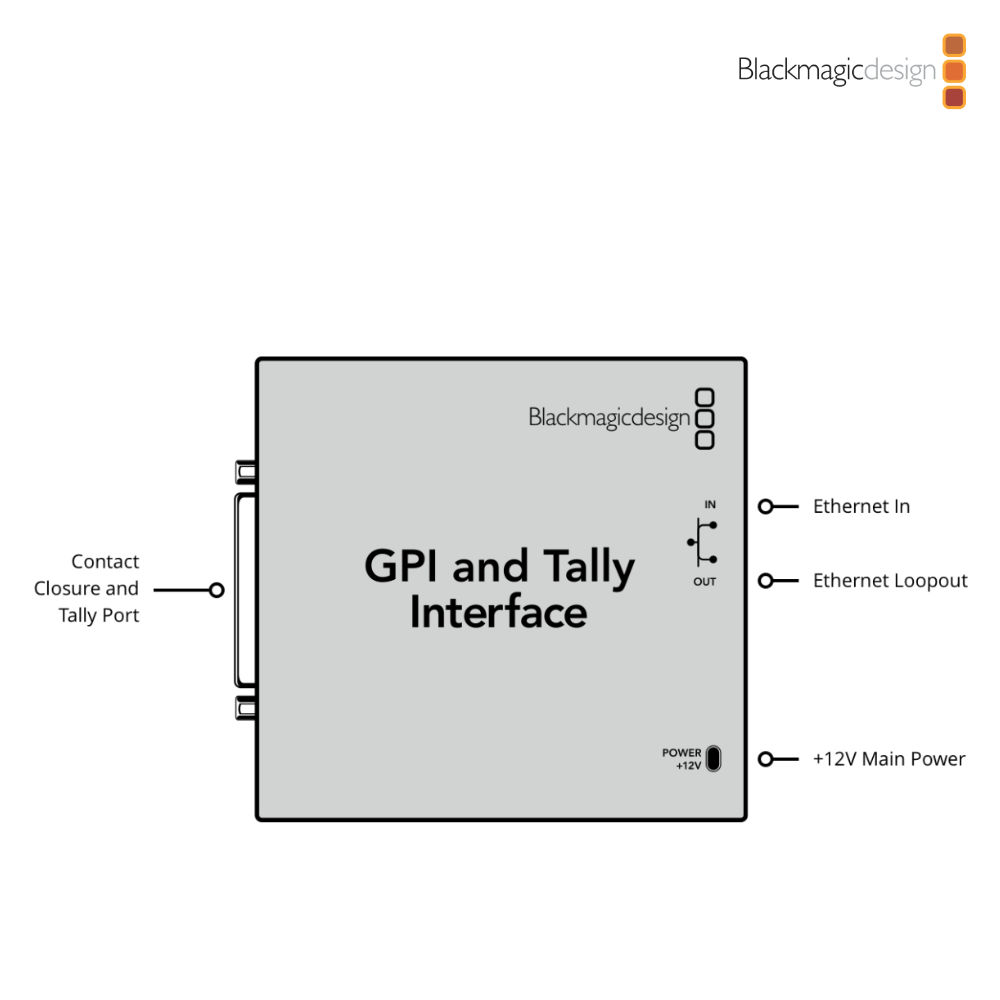

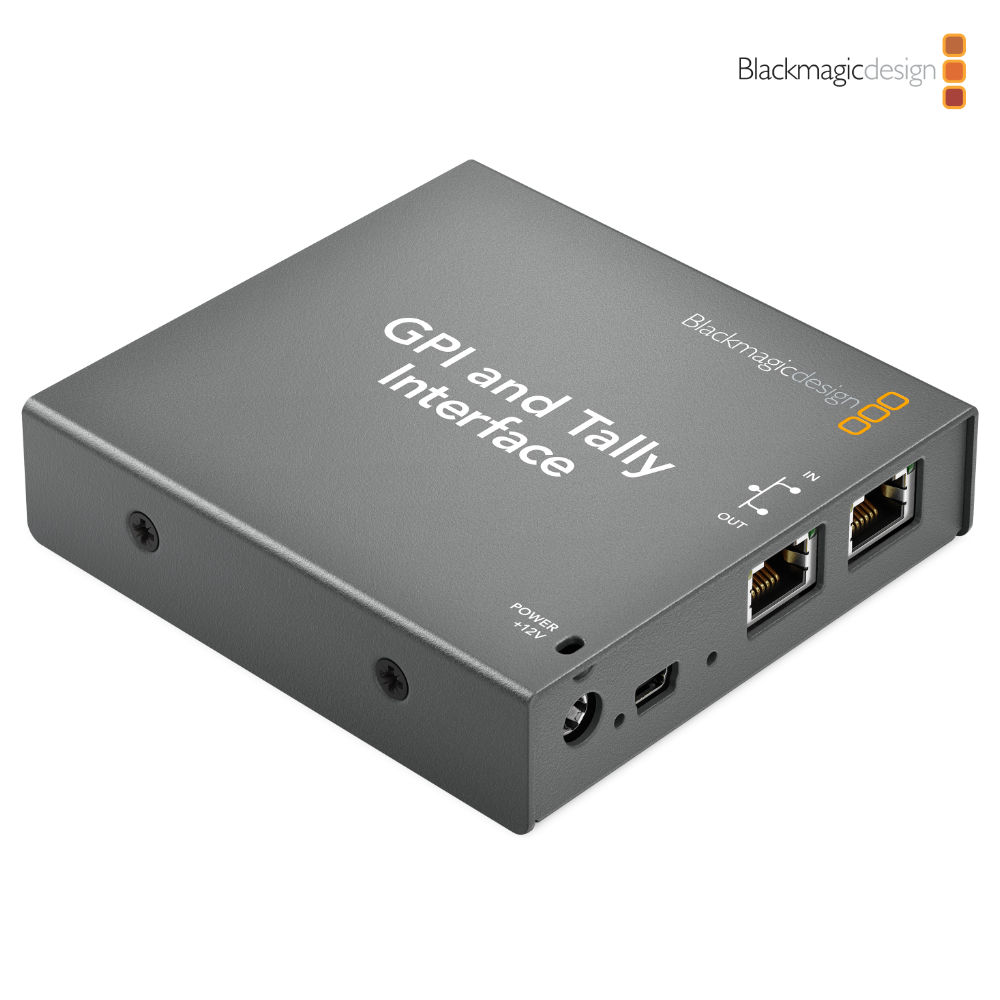

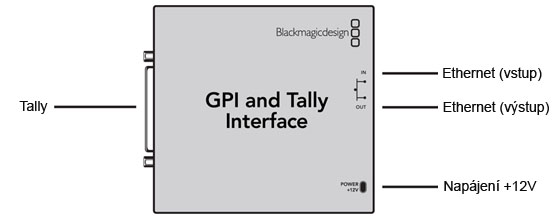

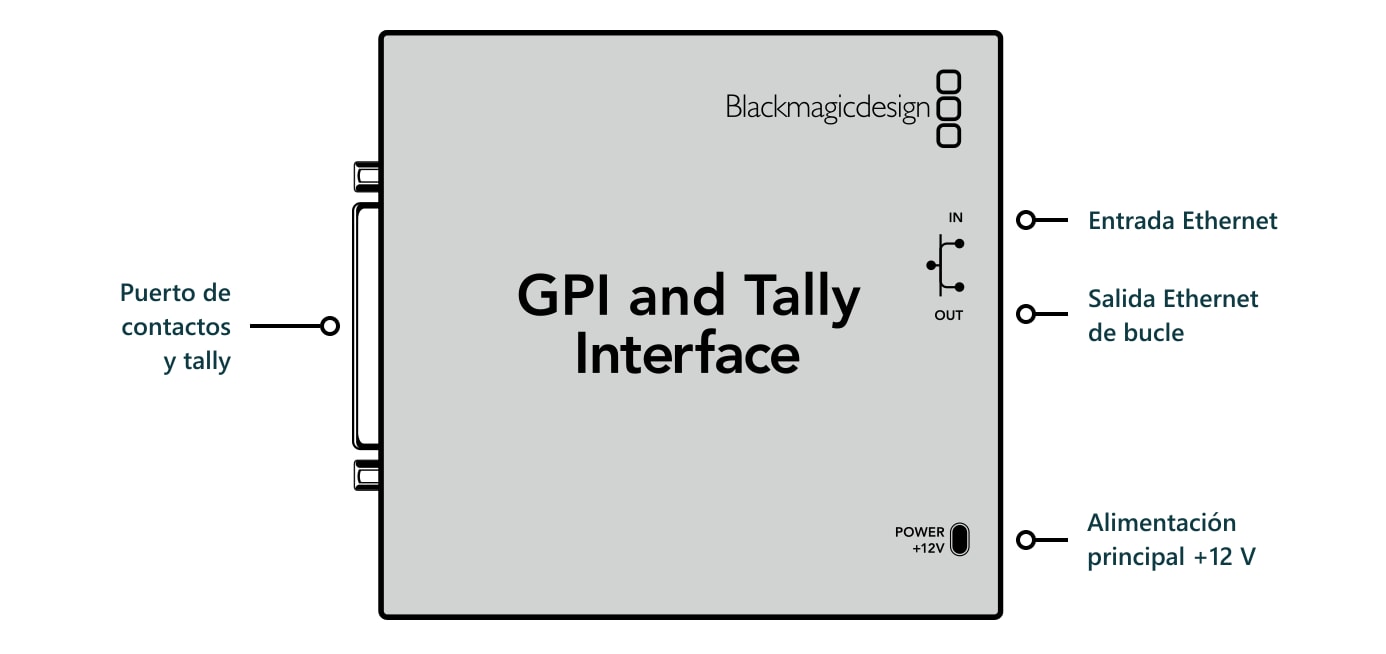

» La unidad «GPI and Tally Interface» de Blackmagic Design es un dispositivo Ethernet que ofrece ocho salidas con contactos de relé para la señalización luminosa desde las cabinas de control. Las señales de tipo «Tally» se envían a través de la red Ethernet desde los mezcladores de la serie ATEM a los módulos «GPI and Tally Interface», que están conectados a la misma red. Al módulo GPI and Tally Interface se pueden conectar (mediante un cable de conexión; no incluido) dispositivos de vídeo compatibles con el estándar de señalización basado en la conexión de contactos, como por ejemplo los productos Blackmagic Design SmartView Duo o SmartView HD.



Para los conmutadores de la serie ATEM

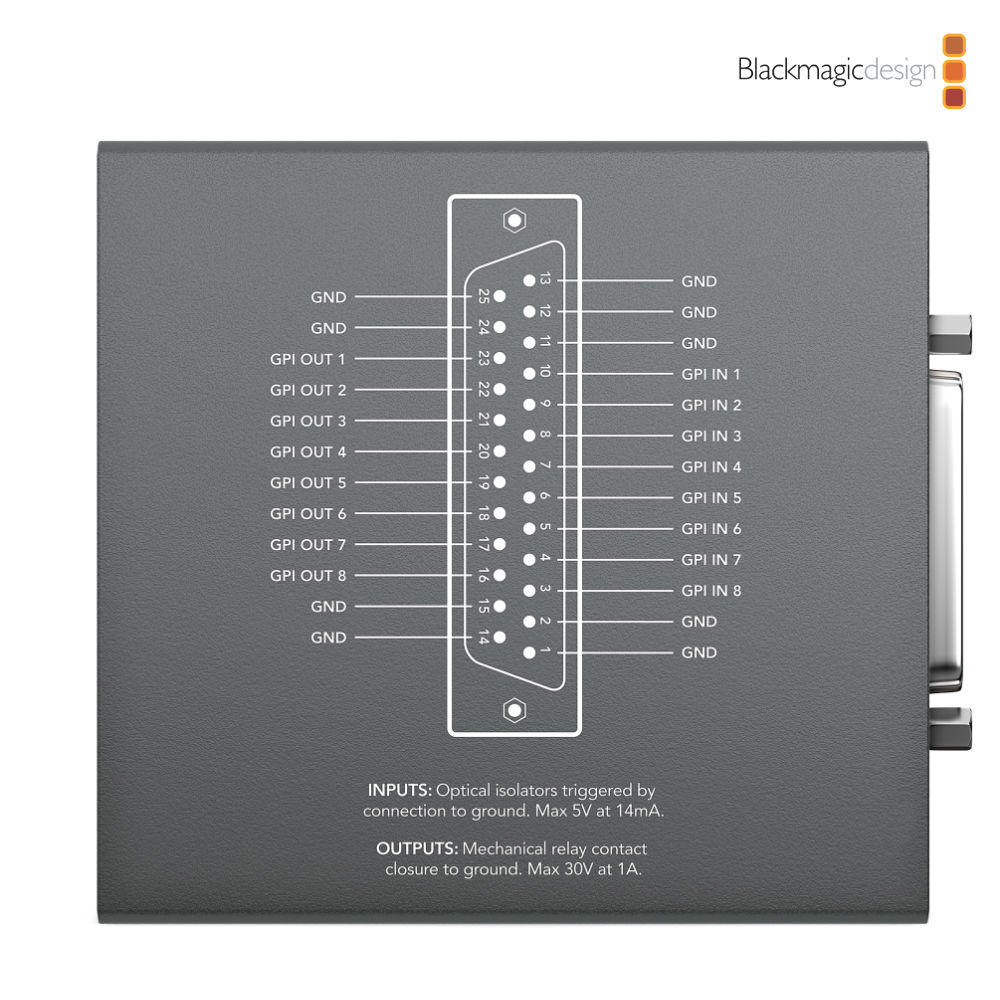

Se pueden conectar hasta ocho dispositivos a la unidad GPI and Tally Interface. Para el funcionamiento con los conmutadores ATEM 1 M/E Production Switcher, ATEM Production Studio 4K o ATEM Television Studio se necesita un módulo. Con las 16 entradas del ATEM 2 M/E Production Switcher, es necesario conectar dos unidades. Las entradas GPI están aisladas ópticamente y admiten una tensión de hasta 5 V a 14 mA. Las salidas son contactos de relé diseñados para conmutar un máximo de 30 V a una corriente de 1 A.
