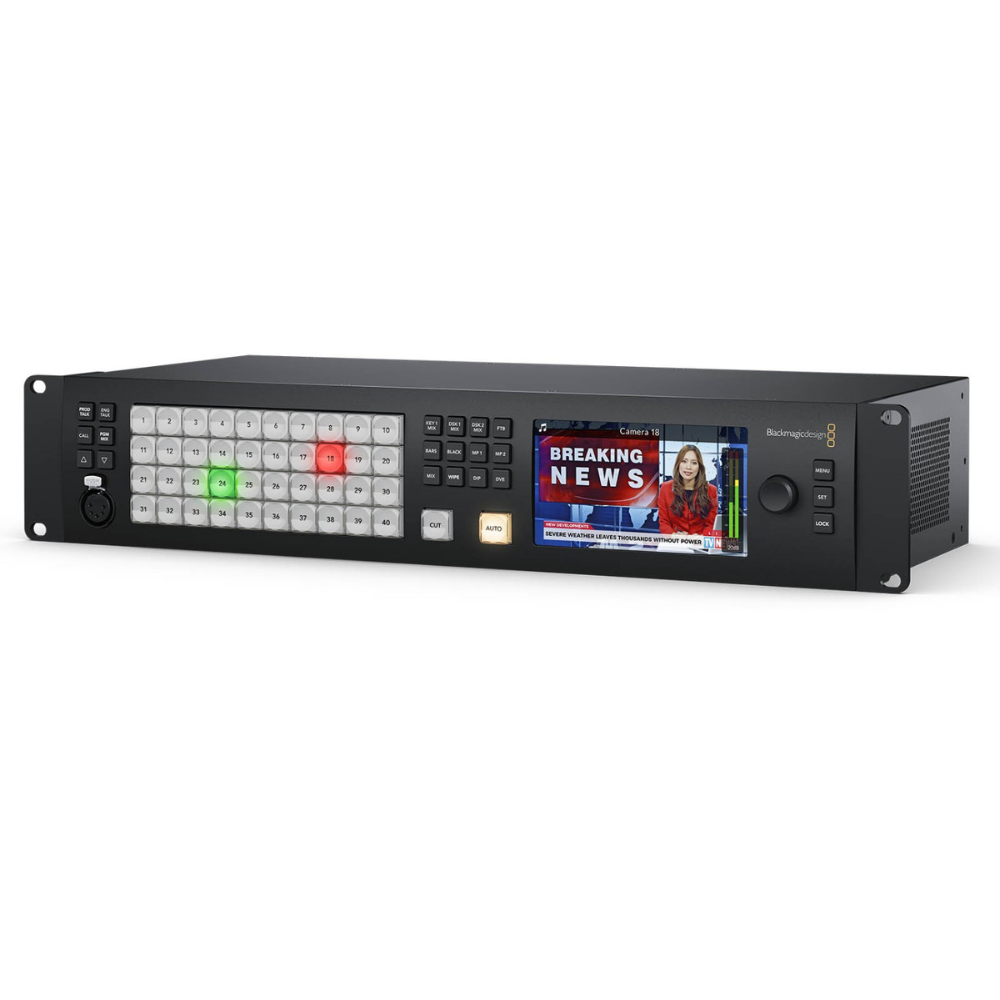

Blackmagic Design ATEM 4 M/E Constellation HD

El ATEM 4 M/E Constellation HD es un mezclador profesional en directo de 4 M/E para producciones HD. Ofrece 40 entradas 3G-SDI con conversión de formato en cada entrada, 24 salidas 3G-SDI enrutables de forma independiente, 16 keyers ATEM Advanced Chroma, 4 multiview, 4 reproductores de medios, talkback y una mesa de mezclas Fairlight de 156 canales. Se maneja desde el panel frontal, con ATEM Software Control o con paneles ATEM.

Mezclador de 4 M/E con 40 entradas 3G-SDI y MADI

El ATEM 4 M/E Constellation HD reúne 4 M/E, 40 entradas 3G-SDI con conversión de formato y resincronización y 24 salidas 3G-SDI enrutables de forma independiente. Trabaja en modo programa/previo como un control de realización de televisión: prepara la fuente en previo y la pone en el aire con el botón CUT o AUTO.

40× entrada 3G-SDI24× salida 3G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview2 RU

Talkback como en un estudio de televisión

El panel frontal tiene un conector XLR de 5 pines para auriculares con micrófono y la parte trasera un RJ45 para sistemas de talkback como ClearCom o RTS. Dispone de circuitos de producción e ingeniería, retorno del propio micrófono y mezcla de programa, además de comunicación bidireccional con cámaras Blackmagic Design por los canales SDI 15 y 16.

Cámara web por USB-C

El programa llega al ordenador como cámara web 720p o 1080p a la frecuencia de imagen del programa, para Zoom, Teams, OBS y XSplit.

Salidas para todos

Cada una de las 24 salidas 3G-SDI puede enrutarse de forma independiente a cualquier entrada o fuente interna. Llevan audio de programa, código de tiempo RP-188, control de cámaras, tally y talkback.

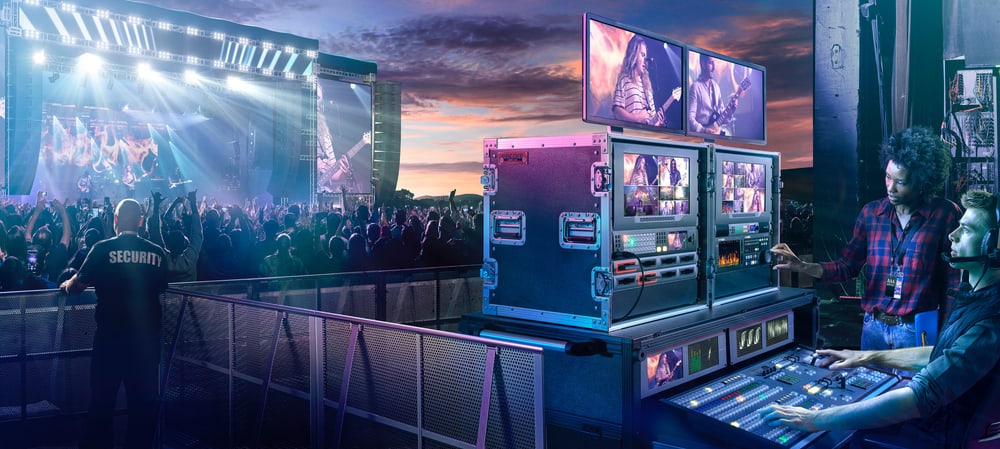

Para conciertos, deporte y celebraciones religiosas

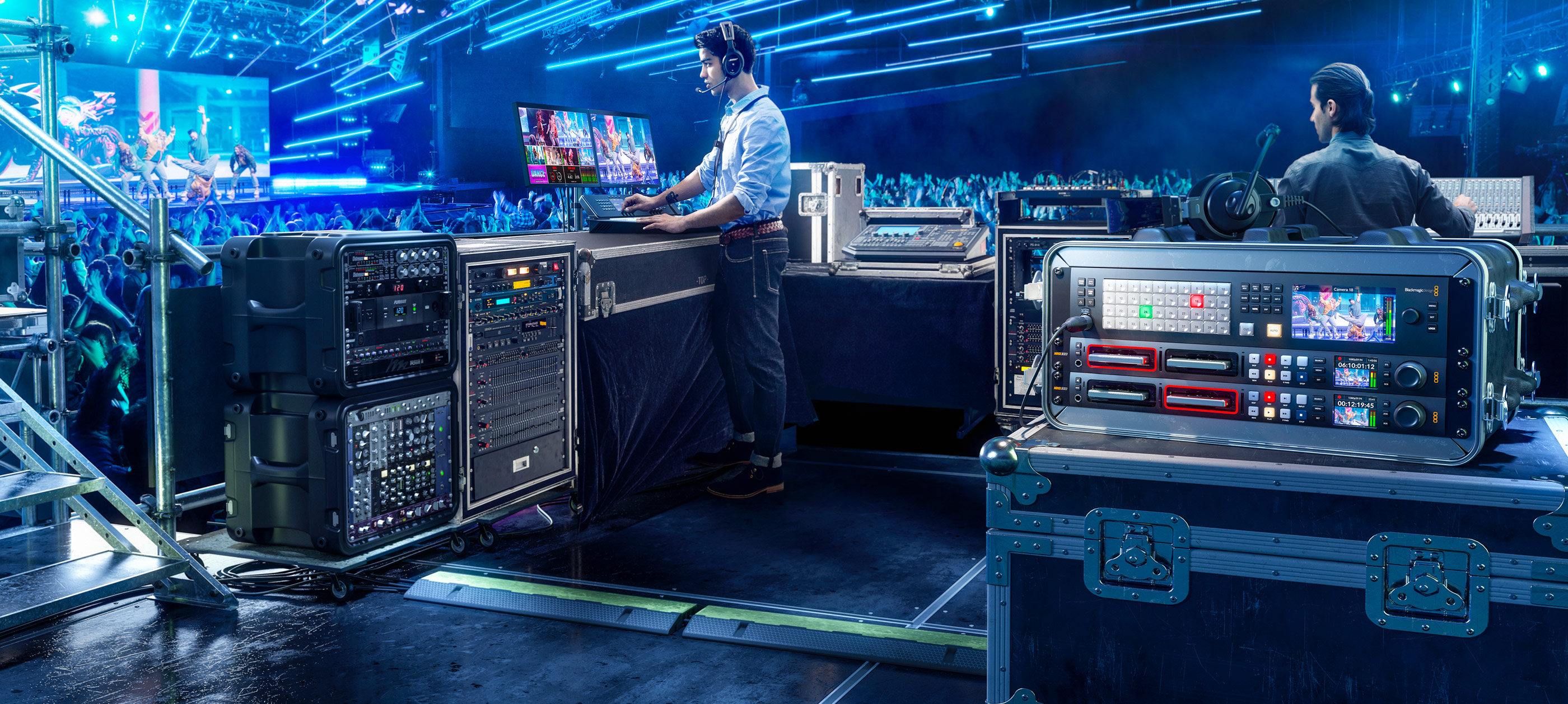

Con 40 entradas puede colocar cámaras por todo el escenario y crear composiciones de varias capas a partir de muchas fuentes y DVE. Los gráficos internos y los keyers ATEM Advanced Chroma bastan para programas exigentes y, aun así, el manejo es tan sencillo que lo domina un equipo de voluntarios formado.

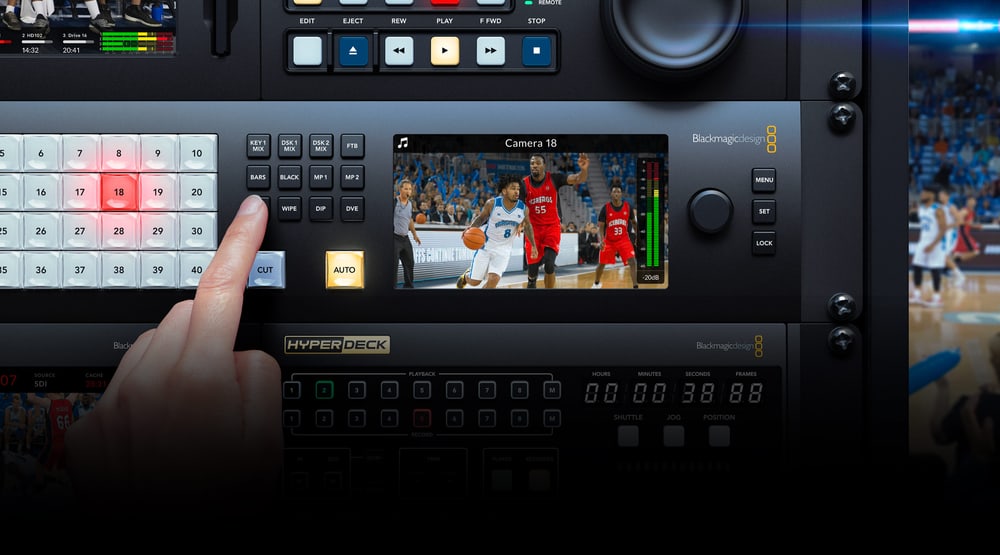

Panel de control en el frontal

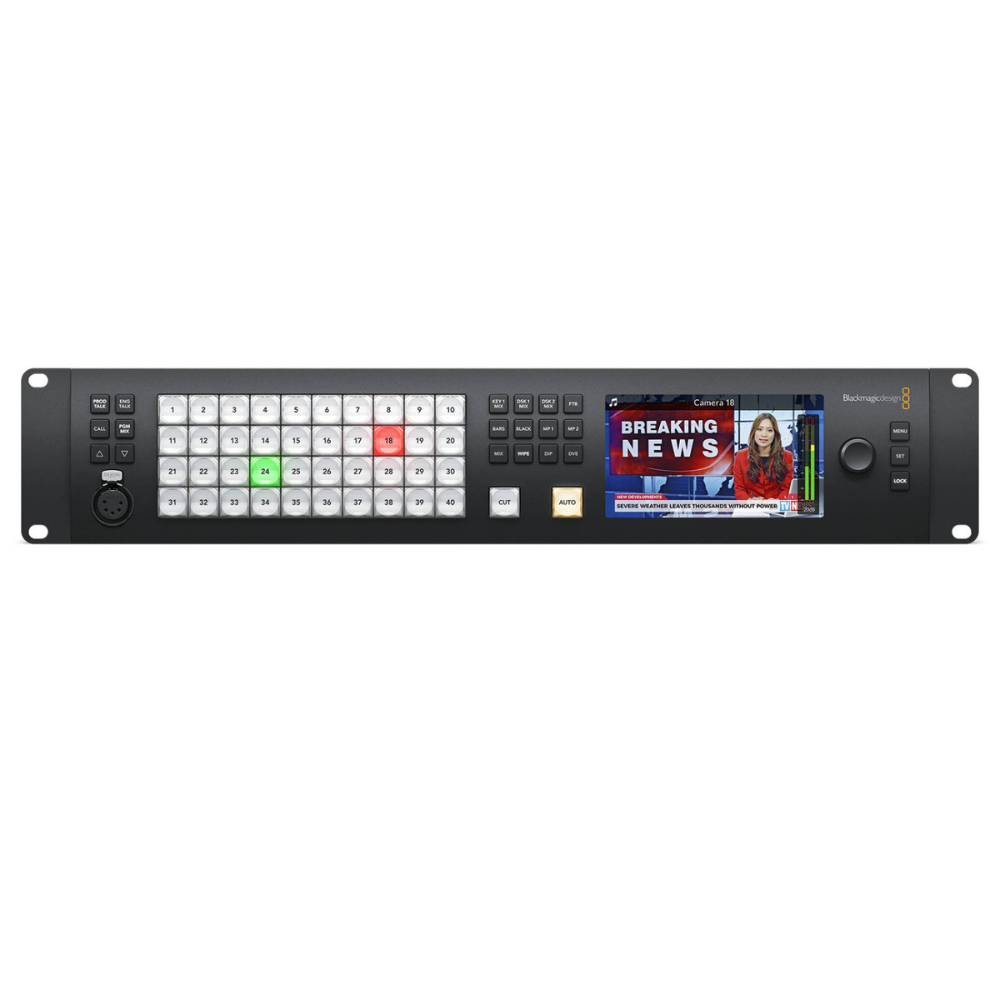

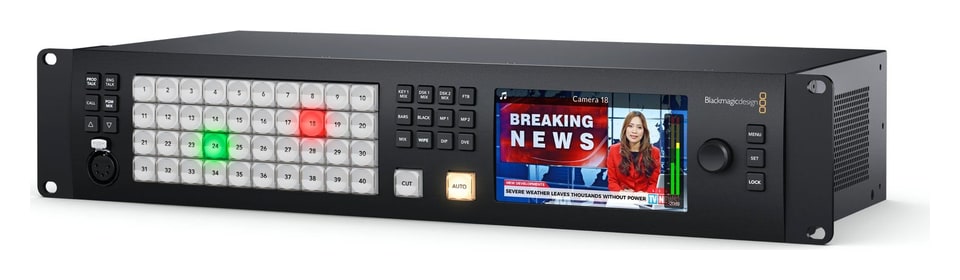

El panel frontal tiene botones de fuente, CUT y AUTO, controles de keyers, reproductores de medios y fundido a negro, una pantalla LCD de 5" para previo y menús y un conector XLR de 5 pines para auriculares con micrófono con botones de talkback. Así el mezclador puede configurarse y manejarse en caso de emergencia sin ordenador; los botones son del mismo tipo que en los grandes paneles ATEM.

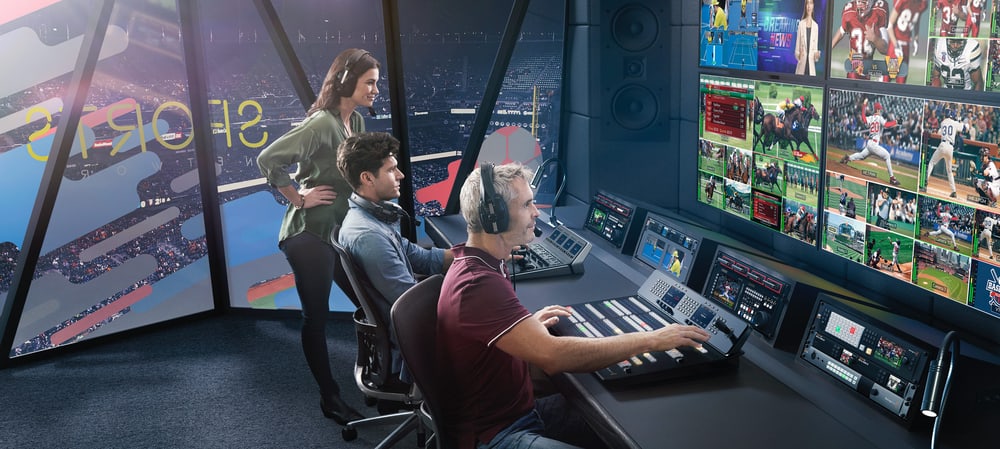

4 multiview independientes

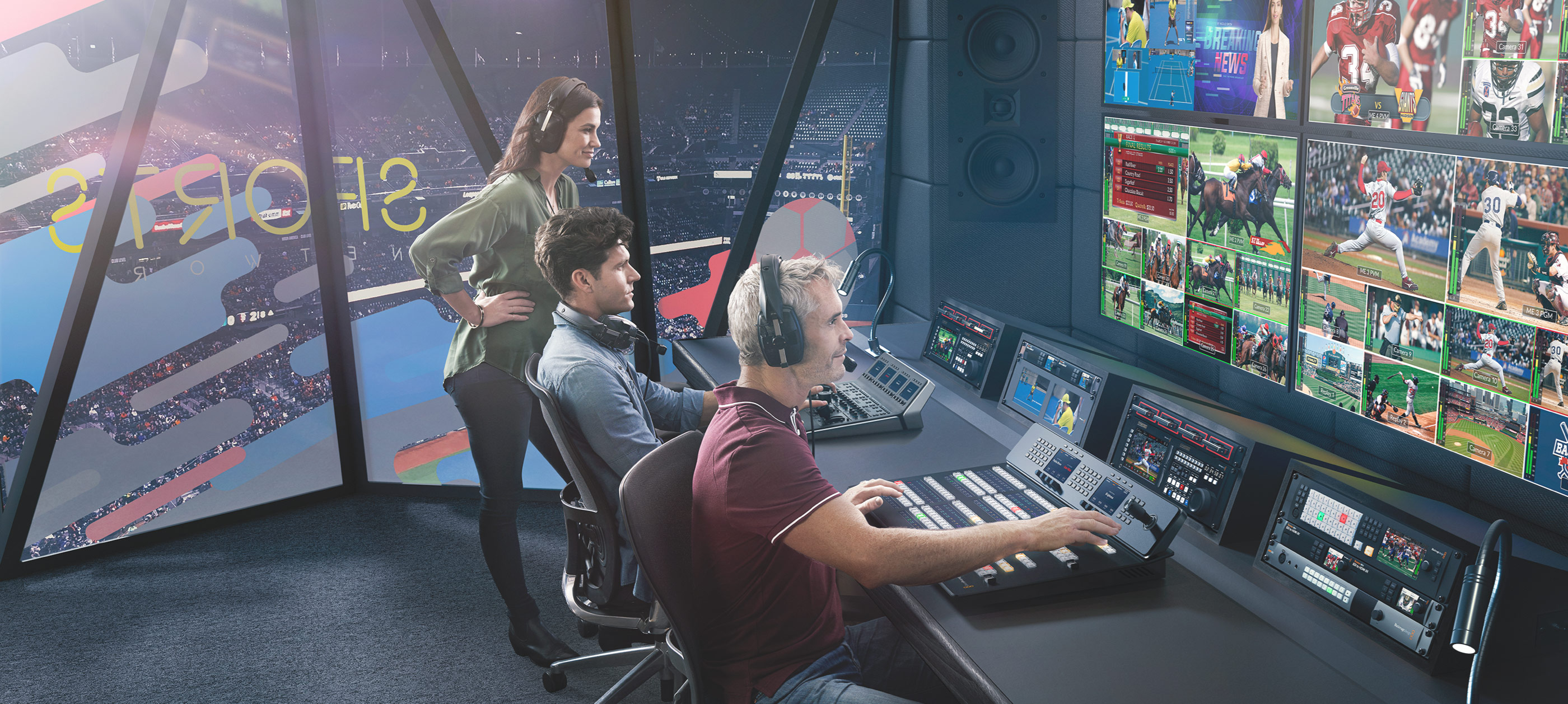

El multiview integrado muestra las fuentes en un solo monitor. El modelo tiene cuatro multiview independientes, es decir, hasta 64 vistas en cuatro monitores. Cada multiview puede configurarse con 4, 7, 10, 13 o 16 vistas, y a cada vista se le puede añadir un borde de tally, una etiqueta de fuente y vúmetros.

Transiciones, DVE y stingers

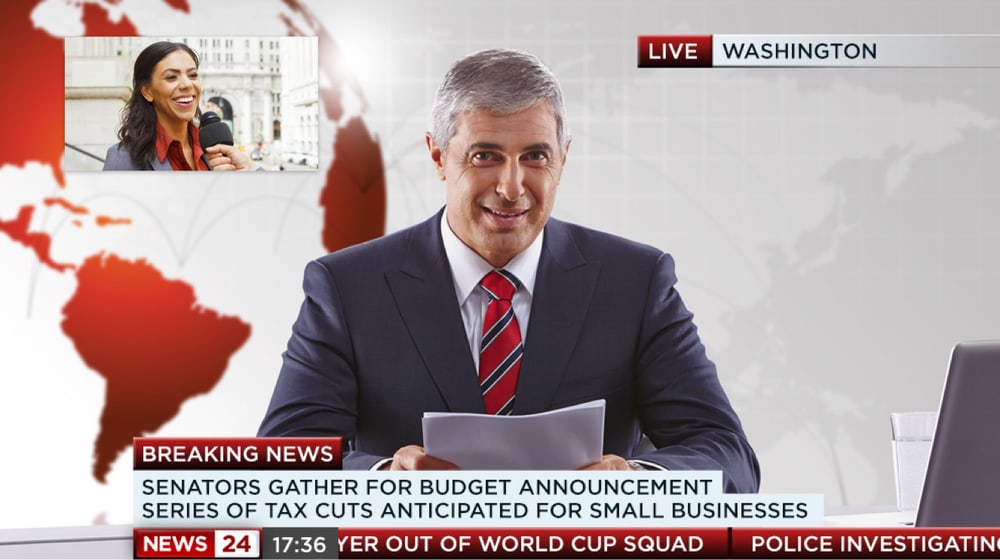

Dispone de transiciones de emisión mix, dip, wipe, DVE y stinger con duración, color y ancho del borde, posición y dirección ajustables. 4 procesadores DVE independientes permiten imagen en imagen con bordes 3D, sombras e iluminación en tiempo real, además de transiciones squeeze y swoosh. La transición puede probarse en previo antes de salir al aire.

ATEM Advanced Chroma Key

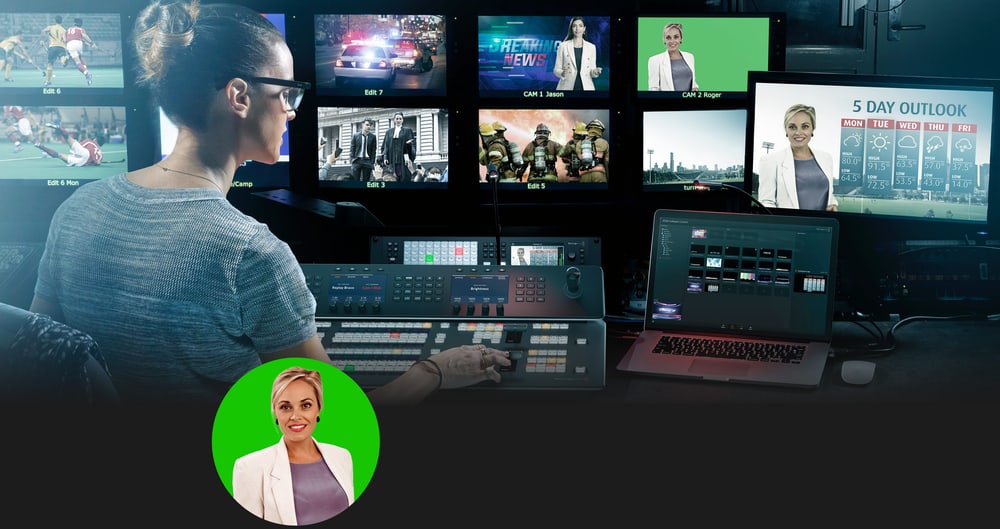

16 keyers ATEM Advanced Chroma, cuatro por cada fila M/E, ofrecen incrustación chroma y luma de alta calidad. Un cuentagotas toma una muestra del color de fondo y ajusta los parámetros de la incrustación, con ajuste preciso de bordes y corrección de color del primer plano para que encaje con el fondo. Una sola fila M/E basta para un plató virtual de cuatro cámaras.

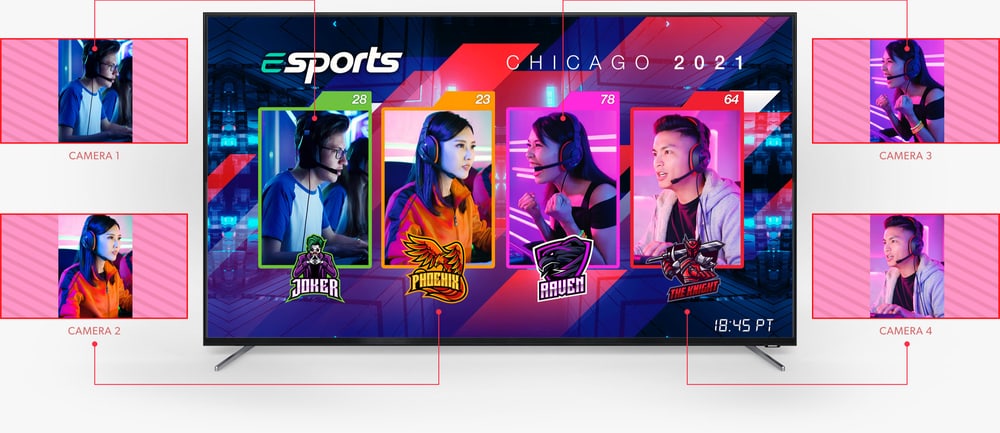

Dos procesadores SuperSource

Además de los DVE de las filas M/E, el modelo tiene dos procesadores SuperSource totalmente independientes con cuatro capas DVE adicionales y una capa de fondo de la biblioteca de medios. El mezclador lo ve como una entrada más, ideal para entrevistas imagen en imagen mientras los DVE principales quedan libres. En total el modelo ofrece 12 DVE.

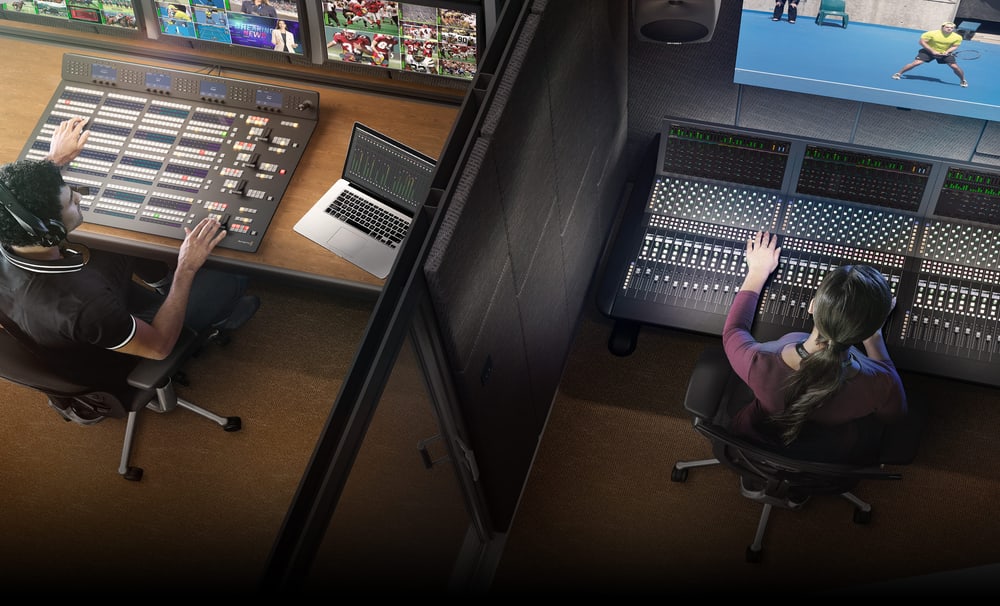

Mesa de mezclas Fairlight

La mesa de mezclas integrada procesa 156 canales; cada entrada SDI tiene ecualizador paramétrico de 6 bandas, compresor, limitador, puerta de ruido y expansor, y la mesa admite también la entrada analógica y el micrófono de talkback. Dos salidas MADI envían los canales 1–4 de las primeras 30 entradas SDI a un técnico de sonido externo y una entrada MADI añade otros 32 canales a la mesa de mezclas. El audio puede enviarse por USB-C a Fairlight Live, una mesa de mezclas por software para audio estéreo, envolvente e inmersivo.

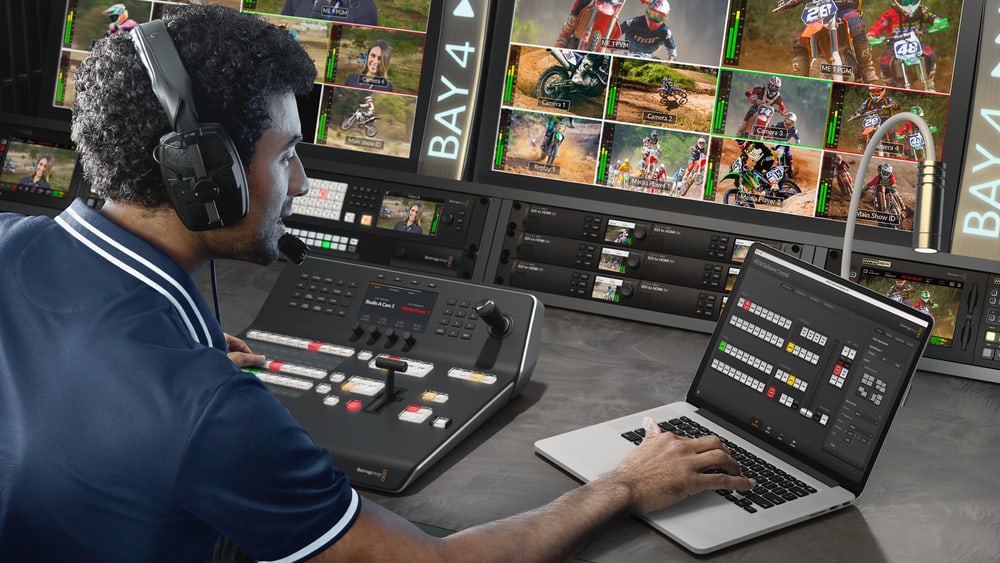

Software y paneles de hardware

ATEM Software Control para Mac y Windows está incluido: por Ethernet o USB controla el mezclador, los medios, el audio, las macros, las cámaras y los grabadores HyperDeck, y varias personas pueden trabajar en él a la vez. Para el control manual se pueden conectar ATEM Advanced Panel, ATEM Micro Panel o ATEM Camera Control Panel; el ATEM SDK permite automatizaciones propias. Todas las funciones están incluidas, sin cuotas de licencia.

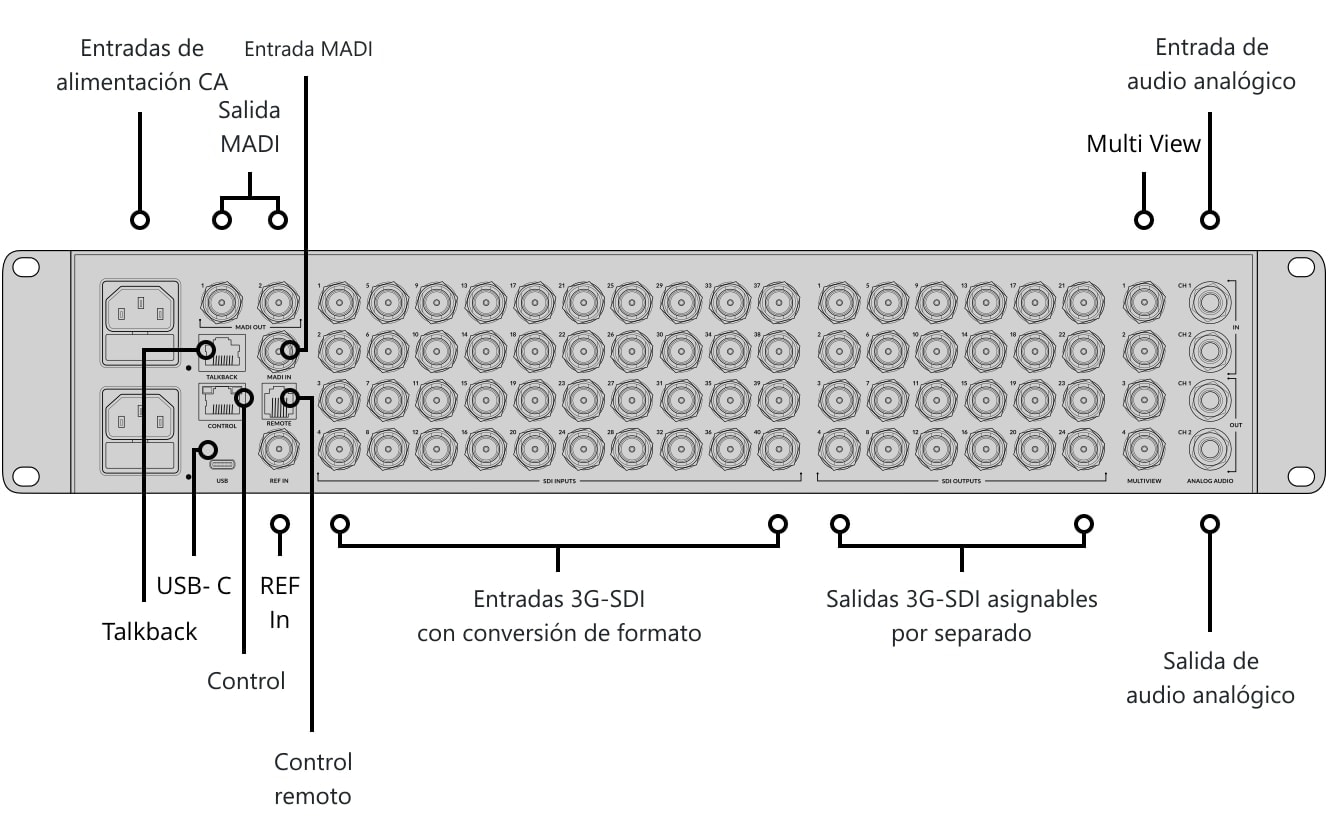

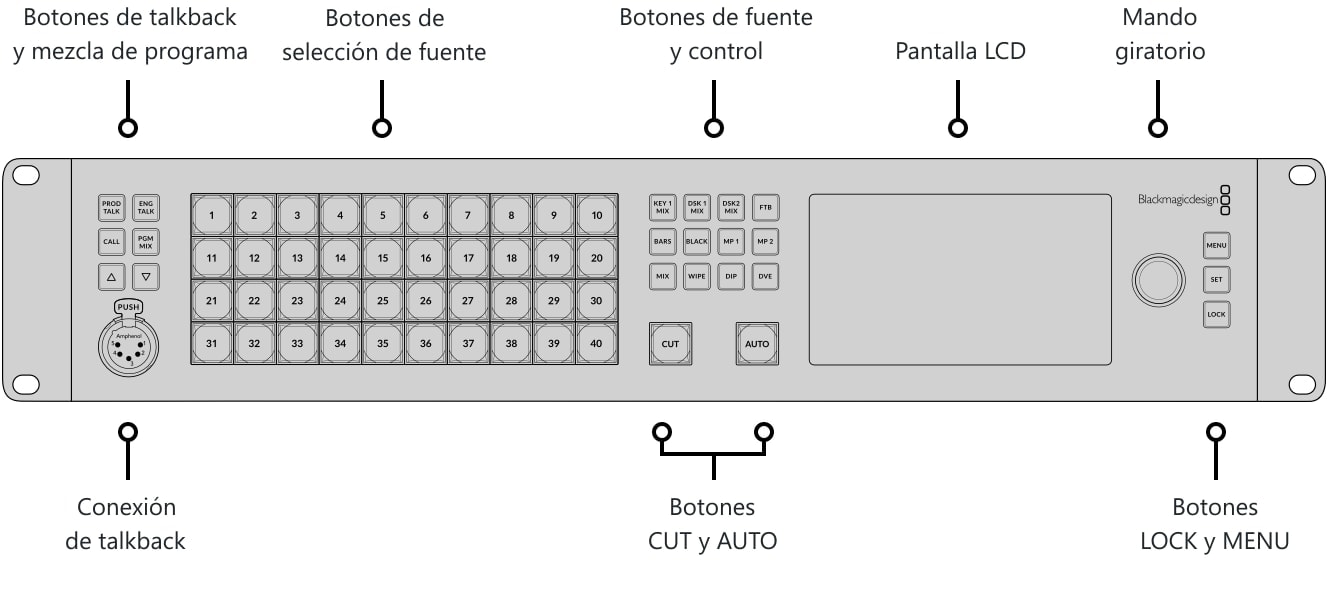

Panel de control y conexiones

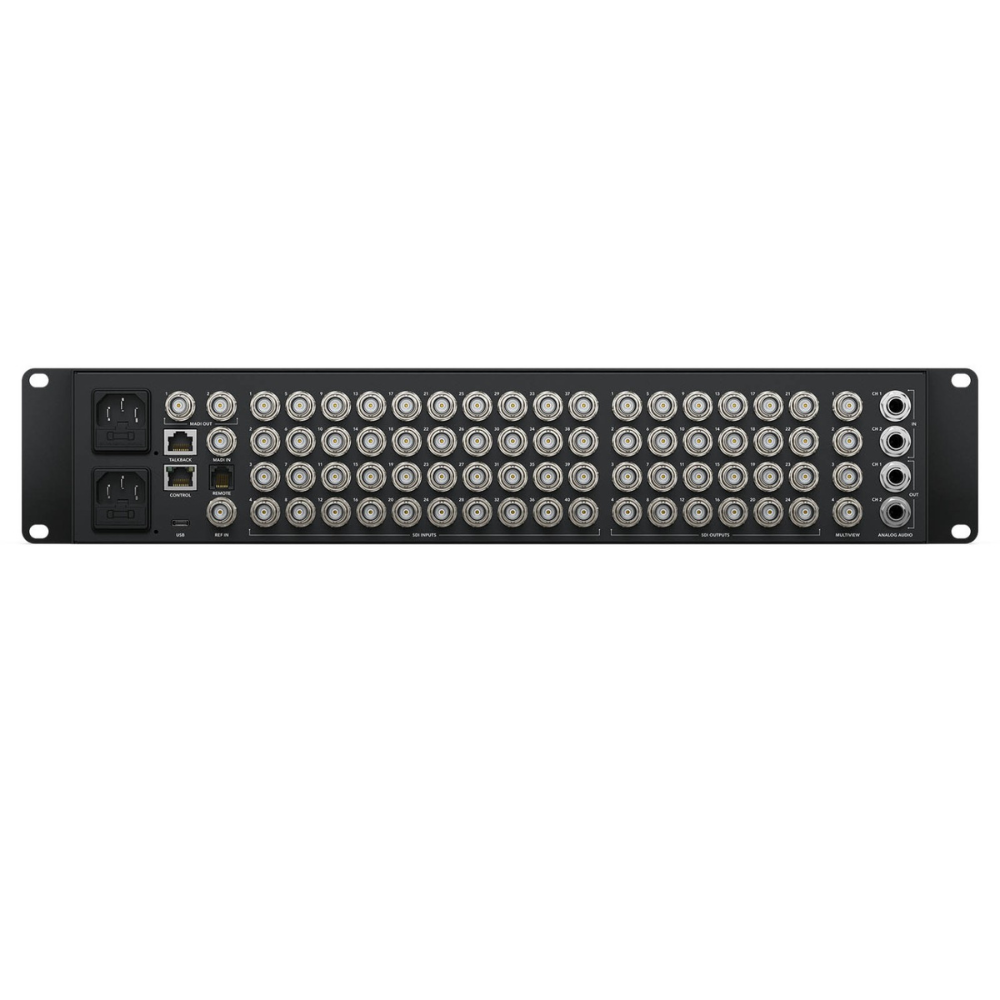

El panel trasero tiene 40 entradas 3G-SDI, 24 salidas 3G-SDI, 4 salidas multiview, entrada de referencia, Ethernet para control, RJ45 para talkback, USB-C y dos entradas analógicas balanceadas de 6,35 mm con un par de salidas, 1 entrada y 2 salidas MADI y un puerto RS-422 para control remoto. Se alimenta con dos fuentes internas de 100–240 V.

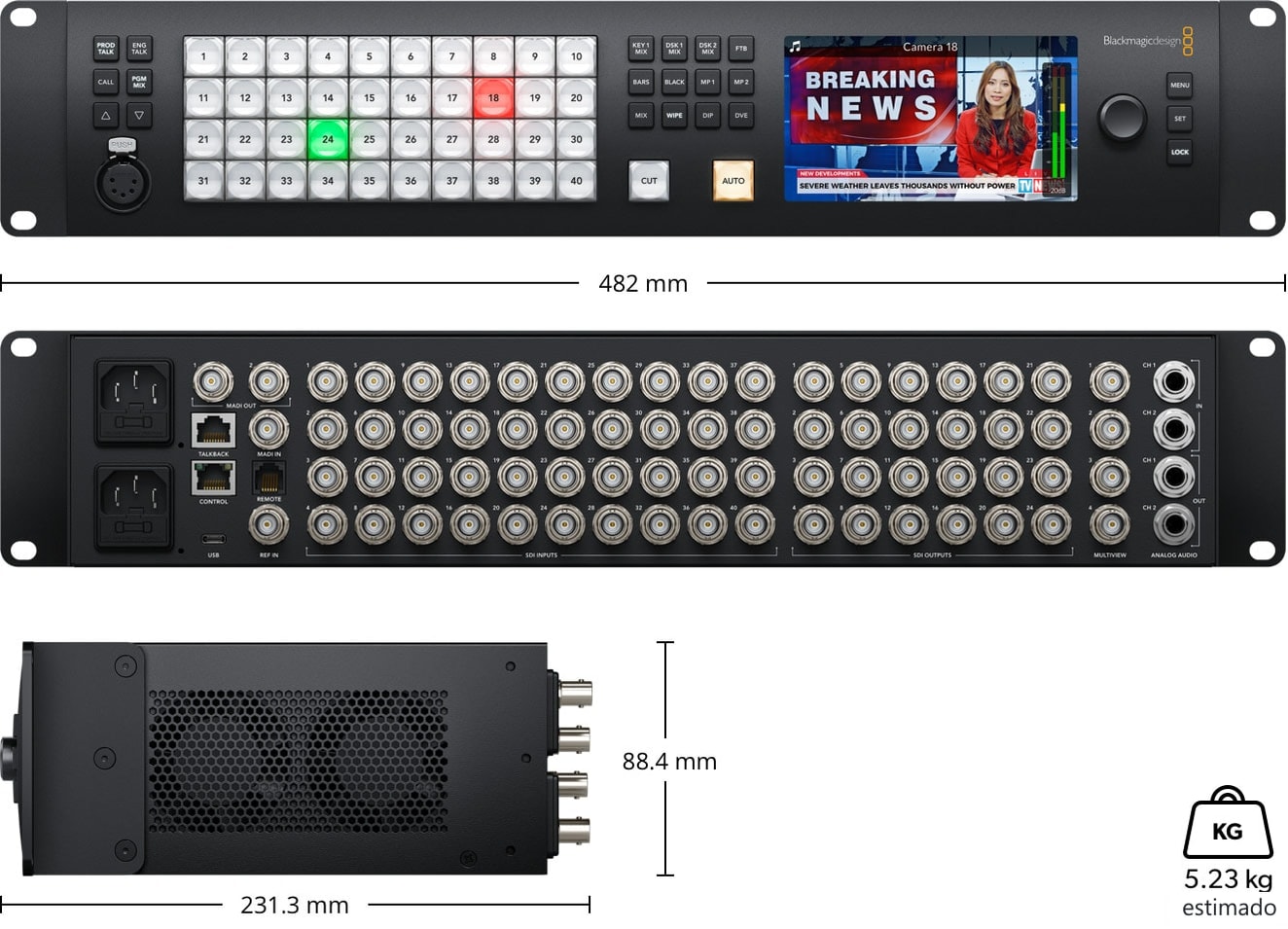

Dimensiones y peso

482 × 231,3 × 88,4 mm (ancho × fondo × alto), 5,23 kg (dato provisional). En un rack de 19" ocupa 2 RU.
