Blackmagic Design Universal Videohub Deck Control Cable

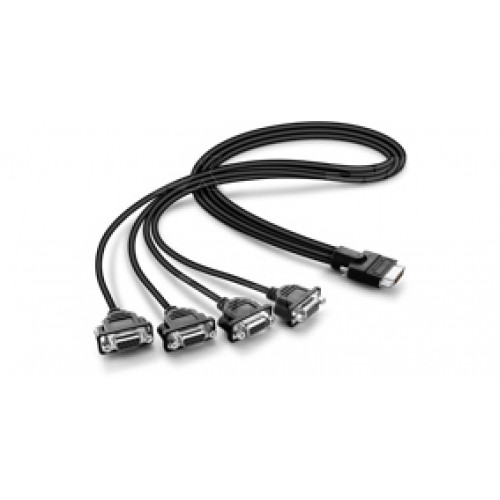

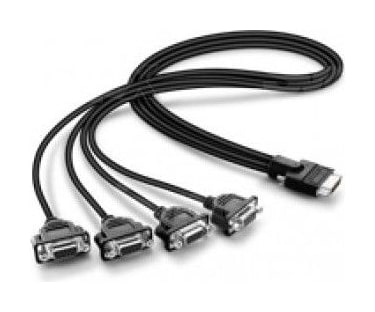

El Universal Videohub Deck Control Cable saca de una tarjeta de interfaz BNC SDI o SDI de fibra óptica compatible cuatro conexiones independientes para el control remoto de grabadores y reproductores. El cable se enchufa al conector del frontal de la tarjeta y termina en cuatro conectores RS-422 de 9 pines, de modo que el enrutador conmuta el control de los grabadores junto con el vídeo.

Cuatro puertos deck control desde una tarjeta de interfaz

El cable divisor añade a una tarjeta BNC SDI o SDI de fibra óptica cuatro puertos RS-422 independientes para el control remoto de grabadores.

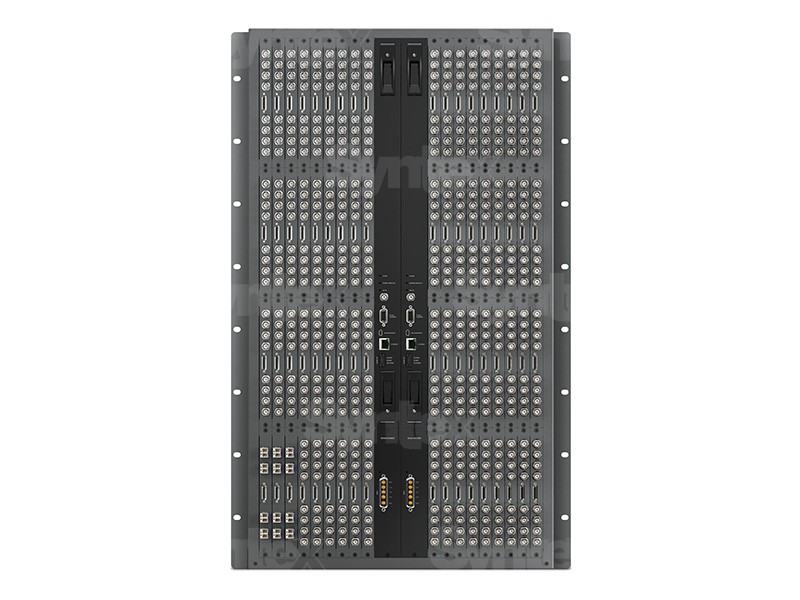

4× RS-422 de 9 pinesPara tarjetas SDI y ópticasBastidores 72 y 288

Vídeo y control en un solo enrutador

Cada tarjeta gestiona cuatro rutas de vídeo y el cable añade los cuatro puertos deck control correspondientes; la tarjeta Crosspoint conmuta después ambos a la vez.

Asignación exacta

Los cuatro puertos corresponden a una tarjeta de interfaz de cuatro canales.

Sin vídeo

El cable no transporta señal de imagen.

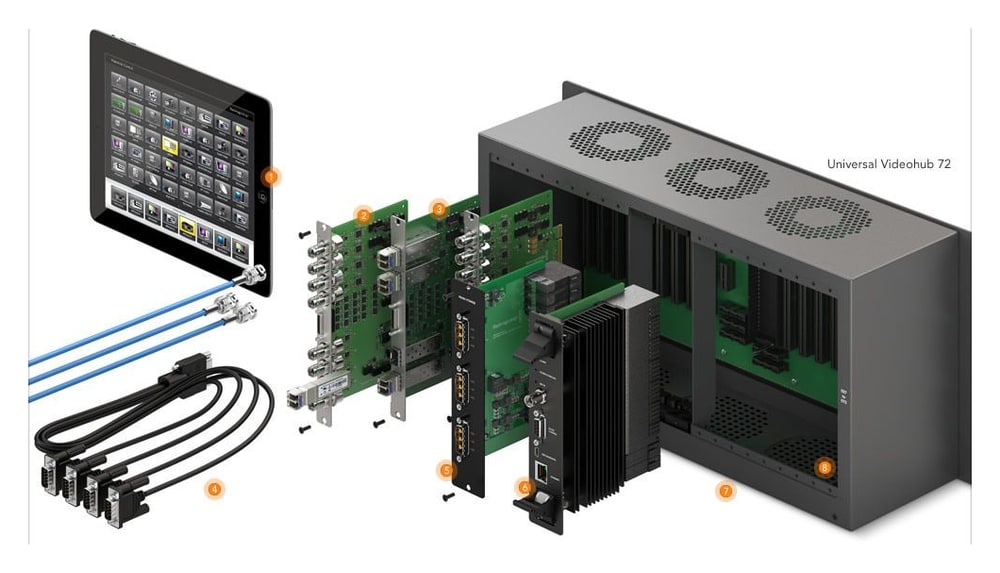

Conexión de grabadores

Conecte el puerto deck control del grabador al puerto del enrutador con un cable serie DB-9 cableado pin a pin. La dirección de la comunicación puede cambiarse en cada puerto, así que puede conectar grabadores y también sistemas de edición.
