Blackmagic Design Universal Videohub Optical Interface

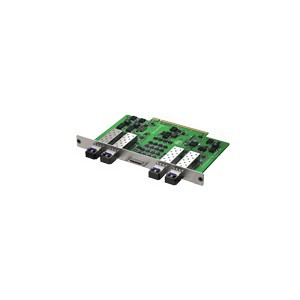

Esta tarjeta de interfaz enchufable añade a un bastidor Universal Videohub cuatro entradas SDI de fibra óptica, cuatro salidas y cuatro conexiones deck control. Transporta SD, HD y SDI de 3 Gb/s por fibra óptica sin convertidores externos. Sus emisores y receptores láser de 1310 nm alcanzan hasta 25 km a 3 Gb/s, y la tarjeta encaja en los bastidores Universal Videohub 72 y 288.

SDI de fibra óptica directamente en el enrutador

La tarjeta añade a un bastidor Universal Videohub cuatro entradas y cuatro salidas SDI de fibra óptica con cuatro conexiones deck control.

4× entrada, 4× salida1310 nmHasta 25 km a 3 Gb/sSD, HD, 3G-SDIBastidores 72 y 288

Sin convertidores externos

El enrutador enruta directamente de fibra a SDI y viceversa: conecte equipos remotos por fibra sin convertidor junto al enrutador.

Reclocking

Las salidas de la tarjeta tienen reclocking SDI.

Combinable con BNC

Las tarjetas ópticas y BNC se combinan libremente en un mismo bastidor.

Deck control

Puerto para un cable divisor con cuatro conectores RS-422.

Intercambio en caliente

La tarjeta se cambia sin apagar el enrutador.

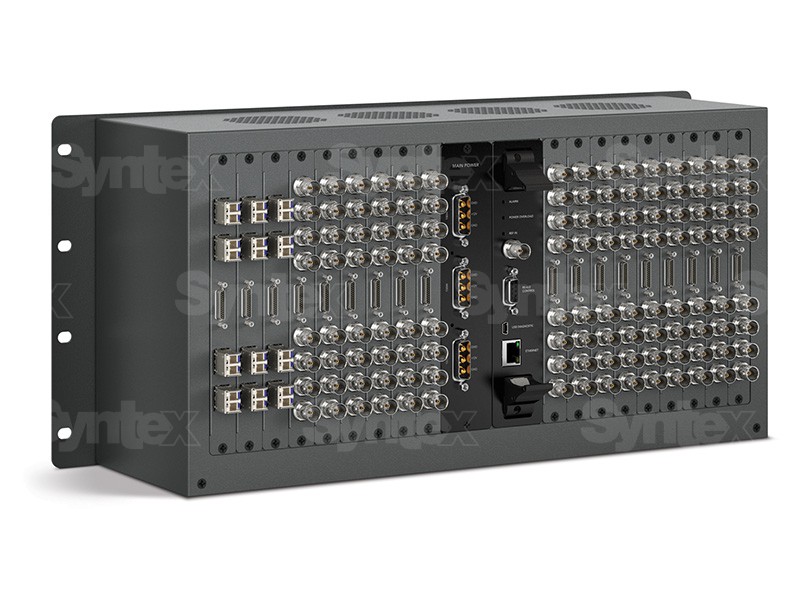

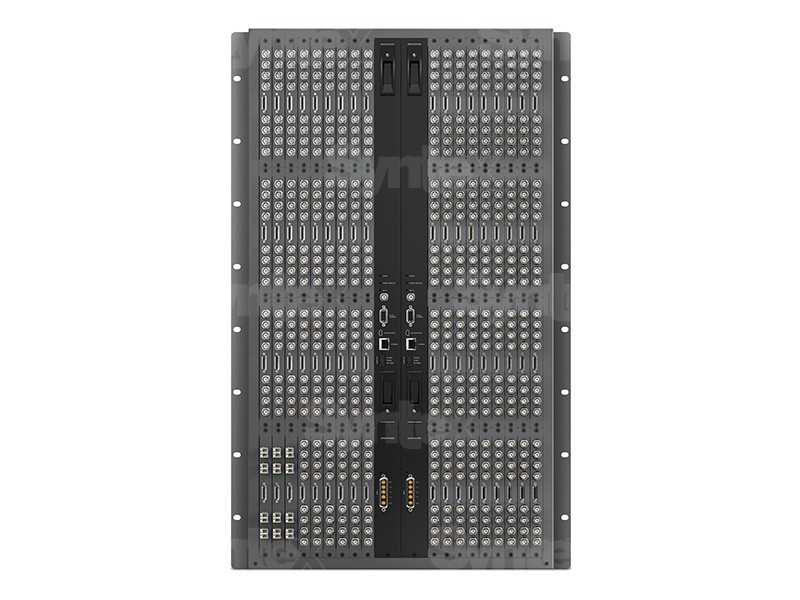

La misma tarjeta para los bastidores 72 y 288

La tarjeta óptica se instala en cualquier ranura para tarjetas de interfaz y se combina con tarjetas BNC SDI en el mismo bastidor. Cada módulo amplía el enrutador con cuatro entradas y cuatro salidas; las tarjetas de interfaz pueden cambiarse en caliente.

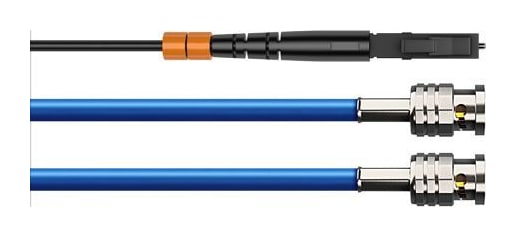

Audio y deck control

La tarjeta transporta 16 canales de audio SDI integrado junto con el vídeo. Con el cable Universal Videohub Deck Control Cable añade cuatro puertos RS-422 independientes para el control remoto de grabadores.

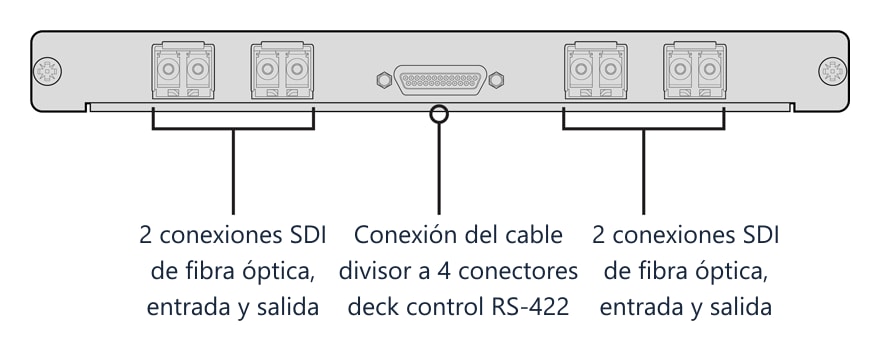

Panel frontal de la tarjeta

A cada lado hay dos conectores SDI de fibra óptica (entrada y salida) y, en el centro, el conector del cable divisor para cuatro puertos deck control RS-422.
